压力传感器性能参数

合集下载

传感器模块性能参数表

传感器模块性能参数表
传感器模块名称性能参数
电阻式传感器线性范围≥±2mm；非线性误差≤1.5％
电容式传感器线性范围≥±3mm；非线性误差≤1.5％
电感式传感器线性范围≥±3mm；非线性误差≤2.5％
光电式传感器转速测量范围：0～2400转/分
霍尔式传感器测量范围≥2mm
霍尔式转速传感器转速测量范围：0～2400转/分
涡流式传感器测量范围≥4mm
涡流式转速传感器转速测量范围：0～2400转/分
温度式传感器(AD590) 温度控制范围：室温～80℃
K型热电偶温度控制范围：室温～80℃
E型热电偶温度控制范围：室温～80℃
铂热电阻(Pt100) 温度控制范围：室温～80℃
铜热电阻(Cu50) 温度控制范围：室温～80℃
磁电式传感器灵敏度：0.5V/m/s
磁电式转速传感器转速测量范围：0～2400转/分
压电式传感器振动频率范围：1～30Hz
光纤传感器测量范围≥1.5mm
压阻式压力传感器测量范围0～50KPa；非线性误差≤1.5％；精度≤2％超声波式传感器测量范围：20～60cm
气敏式传感器测量范围：50-200ppm
湿敏式传感器测量范围：10-95％RH
热释电红外传感器测量范围：3200V/W
硅光电池传感器测量范围：0.35A/W
转速传感器测量范围：0～2400转/分
1。

压力传感器质量等级

压力传感器如今已经被越来越多的人所熟知，因为其根据应用行业的不同出现了很多的分支，当然这种传感器在生产的时候是会有自己的质量等级分类的，当然不同的传感器所要达到的一些参数自然也会有所不同。

一、小型压力变送器这种类型的传感器较好的需要使用316不锈钢隔离膜片结构，且整个机构需要是全不锈结构并且经过灌封处理。

量程范围在-100~20Kpa~100Mpa，输出信号是4-20mA、0-5V、0-10V，精度等级0.5%FS(典型)、0.3%FS、0.2%FS、0.1%FS，零点温度漂移0.5%FS(max)，介质兼容与316L不锈钢兼容的各种流质介质，防护等级是IP65。

二、防爆型压力变送器该种类型的结构应该是不锈钢高强度的外形结构，测量范围是-0.1-0-100MP，测量精度是±0.2%FS（定制）、±0.5%FS，过载压力≤150%FS，长期稳定性≤±0.2%FS/年，测量介质对不锈钢无腐蚀的气体、液体，介质温度在-40-150℃内，不可超过高250℃。

三、轮辐式称重测力传感器该传感器的额定载荷是0.3～100t，综合精度是0.03或0.05（线性+滞后+重复性），灵敏度是2.0mV/V，蠕变是±0.03％F·S/30min，零点输出是±1％F·S，工作温度范围需要达到-20℃～+65℃。

四、桥式称重测力传感器量程、规格、外形及安装尺寸分别是5，10，20，30，40，50t。

工作温度时-20℃～+65℃，绝缘电阻大于5000MΩ，安全过载150％F·S。

上述只是对部分压力传感器的质量等级的分享，希望对大家选择有所帮助。

南京凯基特电气有限公司产品品种繁多，门类齐全，具有电压范围宽，重复定位精度高，频率响应快，抗干扰及防水性能好，耐高温，以及安装调试方便，使用寿命长等特点，欢迎大家咨询了解相关信息。

压力传感器的相关性能参数

压力传感器的相关性能参数压力传感器是一种使用最为普遍的电子测量器件，用于测量各种介质的压力。

在工业生产、医疗仪器、汽车电子等领域中都有广泛的应用。

对于不同的应用场景，我们需要选择不同性能参数的压力传感器来满足需求。

下面介绍几种常见的压力传感器性能参数。

精度精度是衡量传感器测量值与实际值之间偏差的一个指标。

精度越高，测量值越接近实际值。

在实际应用场景中，我们需要根据测量的要求来选择合适的精度等级的传感器。

压力传感器的精度一般用百分比的形式来表示，例如0.1%、0.25%等。

在选择传感器时，需要考虑传感器精度是否达到自己的要求。

稳定性稳定性指传感器输出信号的长期稳定性，通常用时间单位来描述，例如每年0.1%的漂移率。

稳定性是传感器的一个重要性能指标，直接影响到传感器的长期稳定性和使用寿命。

稳定性受到很多因素的影响，例如温度、湿度、振动等。

在实际应用场景中，需要考虑传感器在这些环境因素下的稳定性表现及其变化情况。

线性度线性度是指传感器在所测量物理量的全量程内输出信号相对于输入信号的偏差程度。

通常用百分比来表示，例如0.1%。

线性度是传感器的重要性能指标之一，直接影响到传感器的测量准确度。

一般来说，线性度越高，传感器的准确度越高。

可靠性可靠性指传感器的稳定性和使用寿命。

传感器的可靠性直接影响到产品的使用寿命和生产效率。

可靠性与传感器的组成元件、制造工艺、工作环境等因素密切相关。

在实际使用中，需要考虑传感器的可靠性，避免影响到产品的稳定性和生产效率。

响应时间响应时间指传感器从接收输入信号到输出信号的时间。

响应时间较短的传感器可以更快地响应变化，提高系统的灵敏度和准确度。

响应时间受到传感器的结构、材料、信号处理算法等多个因素的影响。

在实际应用场景中，需要根据实际需求选择合适的响应时间的传感器。

温度范围温度范围是指传感器能够在哪些温度环境下继续正常工作。

不同的传感器有不同的温度工作范围，在实际应用中，需要选择合适的工作温度范围，以确保传感器的正常工作。

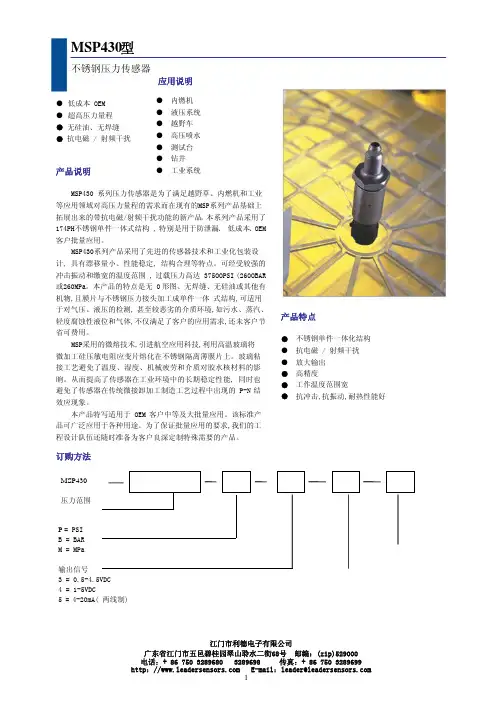

MSP430压力传感器

2英尺电缆线
士2%FS
士2%FS
最小5kΩ (电压输出型) 0Ω@ 10V,1100Ω@30V (4-20 mA输出型)
< 2mVRMS
直流至1kHz (典型值)
电气连接
3/4 红输入+ 黑地线白输出
5 红输入+ 黑输出
外形尺寸
1.25 (31.75)
Hex
M18 X Βιβλιοθήκη .5 mm环境要求100 V/n,150 kHz – 230 MHz (EN61000-4-6)
304不锈钢 240 4C Alpha 线
单位：inch (mm)
0.710 (18.03)
1.99 (50.55)
24 (609.6)
2
产品特点
● 不锈钢单件一体化结构 ● 抗电磁 / 射频干扰 ● 放大输出 ● 高精度 ● 工作温度范围宽 ● 抗冲击,抗振动,耐热性能好
订购方法
MSP430 压力范围
P = PSI B = BAR M = MPa
输出信号 3 = 0.5-4.5VDC 4 = 1-5VDC 5 = 4-20mA( 两线制)
MSP采用的微熔技术,引进航空应用科技,利用高温玻璃将微加工硅压敏电阻应变片熔化在不锈钢隔离薄膜片上。玻璃粘接工艺避免了温度、湿度、机械疲劳和介质对胶水核材料的影晌。从而提高了传感器在工业环境中的长期稳定性能, 同时也避免了传感器在传统微接卸加工制造工艺过程中出现的 P-N 结效应现象。
本产品特写适用于 OEM 客户中等及大批量应用。该标准产品可广泛应用于各种用途。为了保证批量应用的要求,我们的工程设计队伍还随时准备为客户良深定制特殊需要的产品。
1=2 英尺线

压力传感器研究报告

压力传感器研究报告1. 引言在现代科技快速发展的时代，传感器技术的应用越来越广泛。

压力传感器作为一种重要的传感器类型，被广泛应用于各个领域，如工业自动化、医疗设备、汽车工业等。

本报告将对压力传感器进行全面、详细、完整的研究与探讨。

2. 压力传感器原理及分类2.1 压力传感器原理压力传感器是通过将压力信号转化为电信号来实现测量的一种传感器。

其工作原理基于压阻、电容、电势差或热敏等不同的物理效应。

2.2 压力传感器分类根据不同的测量原理和应用场景，压力传感器可以被分为以下几类：1.压阻式传感器–电阻式–导线式–薄膜式2.电容式传感器3.热敏式传感器4.振动式传感器3. 压力传感器的应用领域压力传感器的广泛应用使其在各个领域都发挥了重要作用。

以下是一些常见的应用领域：3.1 工业自动化•工业过程监控•液位测量•气体流量测量3.2 汽车工业•发动机控制系统•车辆稳定性控制系统•车辆能源管理系统3.3 医疗设备•血压测量•呼吸机•输液控制4. 压力传感器的性能参数4.1 精确度精确度是评估压力传感器性能的重要指标，表示传感器输出值与真实值之间的偏差程度。

4.2 响应时间响应时间是指压力传感器从受到压力变化到输出结果稳定的时间。

4.3 工作温度范围工作温度范围是指压力传感器可以正常工作的温度范围。

超出该范围可能导致传感器输出不准确甚至损坏。

4.4 防护等级防护等级用于评估压力传感器的防护能力，包括防尘、防水等级。

5. 压力传感器的市场格局当前，世界上主要的压力传感器制造商主要集中在美国、德国、日本等发达国家。

6. 压力传感器的发展趋势随着科技的不断进步和社会的需求不断增加，压力传感器也在不断发展。

以下是压力传感器的一些发展趋势：6.1 运用新材料与新技术•采用新型材料，提高传感器的可靠性和精确度。

•运用纳米技术、微机电系统（MEMS）等新技术，实现更小型化、更高精度的压力传感器。

6.2 可穿戴设备中的应用随着可穿戴设备的兴起，压力传感器作为其中的一个重要组成部分，将在医疗、运动监测等领域发挥关键作用。

液压压力传感器

4、特性介绍
1.传感器：能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。通常有敏感元件和转换元件组成。 ①敏感元件是指传感器中能直接（或响应）被测量的部分。 ②转换元件指传感器中能较敏感元件感受（或响应）的北侧量转换成是与传输和（或）测量的电信号部分。 ③当输出为规定的标准信号时，则称为变送器。 2. 测量范围：在允许误差限内被测量值的范围。 3. 量程：测量范围上限值和下限值的代数差。 4. 精确度：被测量的测量结果与真值间的一致程度。 5. 从复性：在所有下述条件下，对同一被测的量进行多次连续测量所得结果之间的符合程度： 6. 分辨力：传感器在规定测量范围圆可能检测出的被测量的最小变化量。 7. 阈值：能使传感器输出端产生可测变化量的被测量的最小变化量。 8. 零位：使输出的绝对值为最小的状态，例如平衡状态。 9. 激励：为使传感器正常工作而施加的外部能量（电压或电流）。 10. 最大激励：在市内条件下，能够施加到传感器上的激励电压或电流的最大值。 11. 输入阻抗：在输出端短路时，传感器输入的端测得的阻抗。 12. 输出：有传感器产生的与外加被测量成函数关系的电量。 13. 输出阻抗：在输入端短路时，传感器输出端测得的阻抗。 14. 零点输出：在市内条件下，所加被测量为零时传感器的输出。 15. 滞后：在规定的范围内，当被测量值增加和减少时，输出中出现的最大差值。 16. 迟后：输出信号变化相对于输入信号变化的时间延迟。 17. 漂移：在一定的时间间隔内，传感器输出终于被测量无关的不需要的变化量。 18. 零点漂移：在规定的时间间隔及室内条件下零点输出时的变化。 19. 灵敏度：传感器输出量的增量与相应的输入量增量之比。 20. 灵敏度漂移：由于灵敏度的变化而引起的校准曲线斜率的变化。 21. 热灵敏度漂移：由于灵敏度的变化而引起的灵敏度漂移。 22. 热零点漂移：由于周围温度变化而引起的零点漂移。 23. 线性度：校准曲线与某一规定只限一致的程度。 24. 菲线性度：校准曲线与某一规定直线偏离的程度。 25.长期稳定性：传感器在规定的时间内仍能保持不超过允许误差的能力。 26. 固有凭率：在无阻力时，传感器的自由（不加外力）振荡凭率。 27. 响应：输出时被测量变化的特性。 28. 补偿温度范围：使传感器保持量程和规定极限内的零平衡所补偿的温度范围。 29. 蠕变：当被测量机器多有环境条件保持恒定时，在规定时间内输出量的变化。 30. 绝缘电阻：如无其他规定，指在室温条件下施加规定的直流电压时，从传感器规定绝缘部分之间测得的电阻值。

压力传感器的相关性能参数

压力传感器的相关性能参数压力传感器是一种将压力作用于感受器内部元件或者通过压力作用引起物理性能变化而被感受到的传感器。

对于任何压力传感器，其性能参数是测量值的基准，也是评估传感器性能的必要基础，下面将介绍压力传感器的常用性能参数。

精度精度是衡量传感器测量准确度的关键参数，通常定义为真实值与传感器测量值之间的差异。

精度通常用百分比（%）表示，实际上表现为相对误差。

对于大多数应用，精度可以分为两类：零点偏移和量程误差。

其中，零点偏移是指没有任何压力作用时传感器读数与零点值之间的差异。

量程误差是指传感器在测量范围内的误差。

线性度线性度定义了传感器输出与所测量物理量之间的直接关系，好的线性度需要将输出与输入的关系保持在一个恒定的比例范围内。

例如，在理想情况下，输入为10 V的输出应该是20 V，输入为20 V的输出应该是40 V，以此类推。

在实际应用中，线性误差通常是精度误差之后的次要误差来源，但它仍然是一个重要的参数。

在许多应用中，线性误差过大可能导致测量的不可靠性，因为在这种情况下，可能需要大量的校准和数据处理。

稳定性稳定性是指传感器在长期使用期间，其输出值保持不变的特性。

稳定性是评估传感器的一个重要指标，因为它涉及到传感器在长时间内的稳定性和可持续性。

对于一些需要长期使用的传感器来说，稳定性是一个关键性能参数。

建议使用的环境温度范围传感器的工作环境需要考虑许多因素，其中一个关键因素是环境温度。

传感器的性能可能会受到温度变化的影响，因此为了获得最佳性能，建议使用特定运行温度范围内的传感器。

建议使用环境温度范围对于选择传感器的正确性能至关重要。

响应时间响应时间是指传感器从接收到物理输入信号到输出响应信号的时间。

在某些应用中，响应时间可能非常重要，因为一些应用需要立即响应压力变化。

因此，评估传感器的响应时间可以帮助您选择正确的传感器。

工作温度范围工作温度范围是指传感器能够正常工作的最小和最大温度之间的范围。

进气压力温度传感器参数

进气压力温度传感器
型号：3602035A630-0000
供应商型号：LDF6T
进气压力温度传感器是将压力信号和温度信号集成于一体的传感器。

（1）压力传感器的工作特性如下：
（2）输出特性如下：
U out= (c1⋅p abs+c0)⋅U S
U out为信号输出电压,单位为V
Us为输入电压,单位为V
P abs为绝对压力,单位为kPa
C
=-5/350
C 1=0.8/350kPa
-1
（3）压力测试精度：
（4）温度传感器参数
保存温度:-40/130°C
25°C时传感器的额定功率为:100mW
测量范围:-40/130°C
额定电压:当传感器用于测量时,应在控制单元串联1 kΩ电阻接入5V电压,或者通入小于1mA的稳定电流。

20°C时的额定电阻:2.5 kΩ±5% 在气流中温度响应时间τ63,气流速度V=6m/s: ≤10s （5）温度传感器曲线。

压力传感器说明

陶瓷压阻式压力传感器陶瓷压阻式压力传感器概述：陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料，并具有绝佳的热稳定性。

高性能、低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也被越来越多的用户所接受。

陶瓷压阻式压力传感器，是在净化环境下通过高温烧结工艺直接将惠斯通电桥和补偿电路沉淀在印陶瓷膜片上，并通过激光刻蚀方法调整偏移量和温度特性，因此具有测量精度高、长期稳定性好、耐高温、耐腐蚀、抗冲击等优点，广泛使用于汽车、工业控制以及食品、医药等领域。

外形尺寸外形尺寸：：1、电源正 2、传感器输出负 3、电源负4、传感器输出正主要技主要技术指标术指标术指标：：1．外形尺寸：φ18.0×6.35 mm2．量程范围：0－250 bar3．工作电压：2－40V4．零点输出：± 1 mv5．输出灵敏度：2-4mv/V 典型值2±0.2 mv/V6．线性、迟滞、重复性：0.1 %7．响应时间：<1mS8．使用温度：－55～150℃9．温度漂移：±0.01%FS/℃、±0.02%FS/℃10. 安全过载：3倍额定量程(灵敏度为典型值时)11．稳定性：优于0.15 %FS / 年汽车机油压力变送器概述：汽车机油压力变送器选用高精度、高稳定性的干式陶瓷压阻式压力传感器敏感芯体，并集成专用调理芯片，对传感器的便宜、灵敏度、温漂进行补偿，将被测介质的压力转换成标准电信号。

高质量的传感器、全自动的贴片和激光调校生产线、精湛的封装技术、完善的装配工艺确保了该产品的高质量和优异性能。

本产品提供多种螺纹接口形式和引线方法，能够最大限度的满足客户的需求。

特点特点：集成度高、体积小；精度高、稳定性好、功耗低、一致性好；抗腐蚀能力强；抗过载冲击和干扰能力强；过压过流保护；适用温度范围广。

技术参数技术参数：：1、量程范围：0-10bar （可定制）2、供电电压：5±0.25V DC（最低2.7V DC）3、输出方式：比例电压输出 0.5-4.5v 标准信号输出（可定制）4、综合精度：0.5% 1% （0-80℃）5、工作温度：-40~125℃6、响应时间：＜1ms7、温度漂移：＜±0.01%FS/℃8、线性、迟滞、重复性：＜0.1%9、稳定性：优于0.15%FS/年10、外壳材料：不锈钢 11、外壳防护等级：IP65 12、螺纹接口：1/8NPT 1/4NPT M20*1.5 M18*1.5 (外螺纹)用户可自选 13、电气连接：标准Packard Metri-pack 连接器 14、接线方式：三线制电压：红（+）黑（地）绿（输出）概述：电压输出型压力变送模块，采用陶瓷压阻式压力传感器做为敏感元件，并用本公司自行研发的芯片对传感器的偏移、灵敏度、温漂和非线性进行补偿，具有集成度高、体积小、精度高、一致性好、抗干扰能力强、响应速度快、温度范围宽等卓越特性。

压力传感器原理、结构线路及其应用

压力传感器原理、结构线路及其应用;%一．压力传感器原理一些常用传感器原理及其应用:1、应变片压力传感器原理与应用力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。

但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。

下面我们主要介绍这类传感器。

在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。

电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。

它是压阻式应变传感器的主要组成部分之一。

电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。

金属电阻应变片又有丝状应变片和金属箔状应变片两种。

通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。

这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。

金属电阻应变片的内部结构1、应变片压力传感器原理原理图如图1所示，是电阻应变片的结构示意图，它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。

根据不同的用途，电阻应变片的阻值可以由设计者设计，但电阻的取值范围应注意：阻值太小，所需的驱动电流太大，同时应变片的发热致使本身的温度过高，不同的环境中使用，使应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。

而电阻太大，阻抗太高，抗外界的电磁干扰能力较差。

一般均为几十欧至几十千欧左右。

电阻应变片的工作原理金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。

金属导体的电阻值可用下式表示：式中：ρ——金属导体的电阻率（Ω•cm2/m）S——导体的截面积（cm2）L——导体的长度（m）我们以金属丝应变电阻为例，当金属丝受外力作用时，其长度和截面积都会发生变化，从上式中可很容易看出，其电阻值即会发生改变，假如金属丝受外力作用而伸长时，其长度增加，而截面积减少，电阻值便会增大。

GEFRAN压力传感器参数介绍

TK压力传感器主要特点• 压力范围：0-3 至 0-500 bar 及 -1 - +1 至 -1 - +10 bar• 输出信号 4 - 20mA 2 线 / 0.1 - 5.1Vdc / 0.1 - 10.1Vdc / 0 - 5Vdc / 0 - 10Vdc / 1 - 5Vdc / 1 - 10Vdc• 防护等级：IP65/IP67• 接触液体的部件：AISI 430F 和 17-4PH• 适用于多种工艺连接，包括标准规格和定制规格TK 传感器基于厚膜应变测量原理。

凭借稳定性极佳的电子元件，此系列传感器可用于需要远距离信号传输的应用或用于智能控制系统。

TK 压力传感器主要用于测量油液、空气和液压回路中的压力。

此系列产品还可用于压缩机、压力机和移动式液压系统等技术和工艺测量应用。

1 BFSL 方法(最佳拟合直线)：包括非线性、迟滞性和重复性的综合效应2 经 1000 多次测试，单次持续时间不超过 2 ms 3 经 100 多次测试，单次持续时间不超过 2 ms测量范围 (Bar)过压电快速脉冲群实验4816510206122471428102040163264204080255010030601205010020036126012024010020040016032064020040080025050010003507001200400800120050010001200-1/+51020-1/+36124080160安装图压力连接总负载电阻 R L负载图（电流输出）电流放大输出 - 型号E电压放大输出 - 型号B/C/M/N/P/Q/R电气连接 - 接线图GEFRAN spa 保留其实施任何设计或者功能修改而毋需事先通知之权利GEFRAN spavia Sebina, 7425050 PROVAGLIO D’ISEO (BS) - ITALIA电话：0309888.1 - 传真： 0309839063网站：代码TK - 01/06。

三花压力传感器官方规格书

压力传感器压力传感器广泛应用于空调，冷冻和热泵系统。

通过5V的工作激励电压输入，提供一个和介质压力成比例的0.5-3.5 V 或 0.5-4.5 V的信号输出，而不需要终端用户的信号放大。

压力传感器允许用于控制和保证系统在安全和稳定的工况下运行。

特点•总体特性：采用高性能的数字芯片，线性好，温漂小，宽广的工作范围，高精度•稳定性：采用优异的压力芯，严格的过程控制，稳定性好•多样化：2种压力范围，2种精度等级通用规格•适用冷媒：所有常用的HCFC和HFC冷媒，如R22, R134a, R404A, R407C, R410A, R507A …•适用介质温度： -30°C ~ +120°C (2% 精度的型号)-40°C ~ +120°C (0.8% 精度的型号)*•适用环境温度： -30°C ~ +80°C•相对湿度：0 ~95% RH•安装位置：推荐传感器引线端向上，竖直安装•认证：UL/CSA，符合LVD或PED指令*注：0.8% FS精度仅在-40°C ~+40°C温度范围内保证技术参数注:1) 信号范围: V FS=FS (满量程) = V A(p r) - V A02) 综合精度在以下温度范围测得:- YCQB02xxx: -30°C~ +85°C- YCQB02xxx-1 (0.8% 综合精度): -40°C ~ +40°C- YCQB05xxx: -30°C~ +120°C综合精度包含非线性(L) 与压力迟滞. 非线性是实际传感器特性曲线V A = f(p) 与理想直线之间的偏差。

它可以由一个二阶多项式近似计算得到，其最大值p x = p r / 2。

该计算方程为：L = (V A(p x) – V A0) / (V A(p r) – V A0) – p x / p r3) 响应时间：为压力变化 (10 ~ 90% p r)与相应的输出信号变化 (10 ~ 90% FS)之间的延迟4) 绝缘电阻在额定电压DC500V下测得PRODUCT DATA压力 / 输出电压特性曲线1)注:1)YCQB02H01的特性对YCQB02H01-1也同样有效2)YCQB02L01的特性对YCQB02L01-1也同样有效PRODUCT DATA尺寸YCQB02L01 YCQB05L01 YCQB02L01-1。

压力传感器的主要参数指标

压力传感器的主要参数指标
压力传感器是一种用于测量压力的设备，它将外部施加在其上的压力转化为相应的电信号。

压力传感器的主要参数指标包括：
1. 测量范围：指传感器能够测量的压力范围。

一般以单位为帕斯卡（Pa）或者其它压力单位表示，例如，0-1000Pa或0-10bar。

2. 精度：指传感器测量结果与真实值之间的差异。

通常以百分比或帕斯卡表示，例如，±1%FS（Full Scale，满量程）。

3. 分辨率：指传感器能够区分的最小压力变化量。

分辨率越高，传感器测量结果的精度越高。

4. 响应时间：指传感器从接收到压力变化信号到输出结果的时间。

响应时间越短，传感器对压力变化的反应越快。

5. 线性度：指传感器输出信号与压力输入的关系是否呈线性关系。

线性度越高，传感器的测量结果与实际压力值之间的差异越小。

6. 重复性：指在相同条件下，传感器多次测量相同压力值时的测量结果之间的差异。

重复性越好，传感器的测量结果越稳定。

7. 频率响应：指传感器能够测量的最高频率范围。

频率响应越高，传感器对快速压力变化的测量能力越好。

8. 耐压能力：指传感器能够承受的最大压力。

超过该值，传感器可能会损坏。

9. 工作温度范围：指传感器能够正常工作的温度范围。

超出该范围，传感器的性能可能会受到影响。

以上是压力传感器的一些主要参数指标，这些参数可以帮助用户选择适合其应用需求的传感器。

《压力传感器》课件

压力传感器的分类：应变式、压电式、电容式、光学式等应变式压力传感器原理：利用金属材料的弹性变形来测量压力压电式压力传感器原理：利用压电效应，将压力信号转换为电信号电容式压力传感器原理：利用电容的变化来测量压力光学式压力传感器原理：利用光的折射、反射等特性来测量压力
压力传感器的应用
医疗设备领域
血压计：测量血压，监控血压变化
呼吸机：监测呼吸频率和深度，调整呼吸参数

心电图仪：监测心脏活动，诊断心脏疾病
麻醉机：监测麻醉剂浓度，确保麻醉效果和安全性
其他应用领域
医疗领域：用于监测血压、心电图等生理参数汽车领域：用于监测轮胎压力、发动机油压等航空航天领域：用于监测飞机、火箭等飞行器的压力参数工业领域：用于监测工业设备的压力参数，如液压系统、气压系统等
对未来发展的展望与建议
技术发展趋势：智能化、微型化、集成化应用领域拓展：医疗、汽车、航空航天等研发投入：加大研发投入，提高技术水平市场推广：加强市场推广，提高产品知名度
THANK YOU
汇报人：PPT
传感器技术发展趋势：智能化、微型化、集成化
传感器应用领域：汽车、医疗、工业、消费电子等
传感器市场前景：市场规模持续增长，竞争激烈
未来展望：传感器技术不断创新，应用领域不断拓展，市场前景广阔
总结与展望
总结本次PPT内容重点
压力传感器的定义和分类压力传感器的工作原理和结构压力传感器的应用领域和案例压力传感器的发展趋势和挑战
线性度：压力传感器的线性度是指其输出信号与输入信号的线性关系，通常用百分比表示。
重复性：压力传感器的重复性是指其输出信号在相同条件下的重复性，通常用百分比表示。
稳定性：压力传感器的稳定性是指其输出信号在长时间内保持稳定的能力，通常用百分比表示。

mems压力传感器鉴定标准

mems压力传感器鉴定标准一、概述MEMS压力传感器作为一种高精度的传感器，广泛应用于各种领域，如汽车、航空航天、工业控制等。

为了确保MEMS压力传感器的质量和性能符合实际应用需求，本文制定了以下鉴定标准，分别为：性能参数、尺寸精度、温度特性、重复性、长期稳定性、抗干扰能力、安装方式和安全性。

二、性能参数1.量程范围：MEMS压力传感器的量程范围应满足实际应用的需求，量程范围的下限和上限应符合设计要求。

2.灵敏度：MEMS压力传感器的灵敏度应稳定且符合设计要求，单位为mV/V/大气压。

3.非线性误差：MEMS压力传感器的非线性误差应小于±0.2% FSO（满量程输出）。

4.迟滞性：MEMS压力传感器的迟滞性应小于±0.2% FSO。

5.重复性：MEMS压力传感器的重复性应小于±0.2% FSO。

三、尺寸精度1.芯片尺寸：MEMS压力传感器的芯片尺寸应符合设计要求，误差应小于±5um。

2.膜片尺寸：MEMS压力传感器的膜片尺寸应符合设计要求，误差应小于±3um。

3.毛细管尺寸：MEMS压力传感器的毛细管尺寸应符合设计要求，误差应小于±10um。

四、温度特性1.零点温度漂移：MEMS压力传感器的零点温度漂移应小于±0.1% FSO/℃。

2.灵敏度温度漂移：MEMS压力传感器的灵敏度温度漂移应小于±0.1%FSO/℃。

3.工作温度范围：MEMS压力传感器的工作温度范围应满足实际应用的需求。

五、重复性1.重复性测试：MEMS压力传感器应进行重复性测试，以确保其性能稳定可靠。

2.重复性误差：MEMS压力传感器的重复性误差应小于±0.2% FSO。

六、长期稳定性1.长期稳定性测试：MEMS压力传感器应进行长期稳定性测试，以评估其在使用过程中的性能变化。

2.长期稳定性误差：MEMS压力传感器的长期稳定性误差应小于±0.2% FSO。
