PPY多层平面移动立体车库设计计算书

PPY多层平面移动立体车库设计计算书

PPY多层平面移动立体车库设计计算书PPY多层平面移动立体车库设计计算电气设计校核杭州福瑞科技有限公司,,1 4年,2月1目录第一部分机构设计计算一、提升速度及电机选型设计计算二、链条的选用及校核三、主轴的设计计算四、行走速度及行走电机选型五、行走传动轴的设计计算六、横移速度及横移电机选型第二部分结构设计计算一、计算荷载分析二、立柱设计计算三、横梁(轨道梁)设计计算四、立柱与横梁螺栓连接设计计算五、焊缝连接设计第三部分电气设计说明2PPY多层平面移动立体车库设计计算书多层平面移动立体车库为平面移动类停车设备。

工作原理为多层车台使用提升电机工作,升降载车板及车辆至停车层,经行走电机行走台车,通过横移动作横移至停车位。

通过电控程序的合理设定,达到自动存取车的目的,使有限的停车空间可倍数停放车辆。

第一部分机构设计计算一、提升速度及电机选型设计计算1、提升载荷条件说明(1)载车板自重G1:1800 kg 载车重G2:2300 kg配重G3 :3000 kg 提升链条重G4:600 kg (2)空载时:W空=3000-1800+600=1800 kg重载时:W重=2300+1800-3000+600=1700 kg (3)在空载时提升承受最大载荷,按空载时设计计算提升电机 2、选用传动系统说明电机链轮电机提升链轮传动链轮主轴提升链条载车板简图3、提升电机采用SEW减速电机拟选用行走电机型号:K97DV160M4规格:AC380V,50Hz,11kW;输出轴转速(n):52r/min;输出轴额定扭距:2040 Nm;4、电机、传动链轮: 直径,152.71mm 齿数Z=15 节距P=31.75 mm5、主轴上提升链轮:直径,152.71mm 齿数Z=15 节距P=31.75 mm提升速度:V=ZNP/60/1000=15*65×31.75/60/1000?0.516 m/s=31.16 m/min3提升电机扭力及功率校核提升重量 W =1900Kg(1)提升电机扭距校核:主轴所承受的扭距M=Fr=1900×9.8*(152.71/2/1000)/2?1422.6NmM小于电机的额定扭距为2040Nm,所以符合要求。

基于PLC控制智能化立体车库设计

基于PLC控制智能化立体车库设计

南京工程高等职业学校五年制高职毕业设计姓名:孙金平学号:100109219系部:电子工程系专业:电气自动化技术设计题目:基于PLC的控制智能化立体车库设计指导教师:魏小林职称:讲师2015 年04 月01 日摘要随着我国经济的飞速发展,城市人口日益增多,特别是随着改革开放以来,我国进入了汽车拥有率迅速上升时候。

以往那种单层平面停车场也越来越不能满足市场的需求。

对多停车位、少占空间、使用操作简单、安全可靠的“立体停车库”的建设,是解决目前寸土寸金的大都市内停车难的有效办法。

立体车库是一种以单层平面停车场为核心、多平面的空间停车车库,通过可编程控制器(Programming Logic Controller,简称PLC)控制车位空间位置的变动,使车位能够实现空间到平面的转化,实现多重单层平面停车的功能。

升降横移式立体车库利用托盘移位产生垂直通道,实现多层车位的升降来存取车辆。

本文主要通过对升降横移式立体车库原理的研究,探讨了应用可编程控制器PLC实现车库的控制系统,介绍了3×3立体车库模型实现情况。

在结构方面完成了升降横移式车库的总体结构设计,在控制方面从软硬件对系统进行设计,并绘制了动作功能图和运行梯形图。

完整地实现了立体车库的设计。

关键词:立体车库;升降横移式;可编程控制器目录第1章绪论......................................... 错误!未定义书签。

1.1 立体车库概述 (5)1.1.1 立体车库简介 (5)1.1.2 立体车库的分类及其特点 (5)1.2 立体车库的国内外发展状况 (8)1.2.1 立体车库国外的发展状况 (8)1.2.2 立体车库国内的发展现状 (8)第2章软件介绍..................................... 错误!未定义书签。

2.1 PLC简介 (11)2.1.1 PLC的定义 (11)2.1.2 PLC的编程语言 (11)2.2 GX Developer编程软件简介 (12)2.2.1 GX Developer编程软件的特点 (12)2.3 本设计主要内容 (13)第3章立体车库工作原理、结构特点和主要技术参数 (14)3.1 升降横移式立体停车库的运行原理 (14)3.2 立体车库主要构件及其功能 (15)3.2.1 框架 (15)3.2.2 一层载车板横移传动系统 (15)3.2.3 二层载车板升降横移运动的传动系统 (15)3.2.5 安全装置 (16)3.2.6 控制系统 (17)3.3 升降横移式体停车库主要技术参数 (17)第4章立体车库电气控制系统设计..................... 错误!未定义书签。

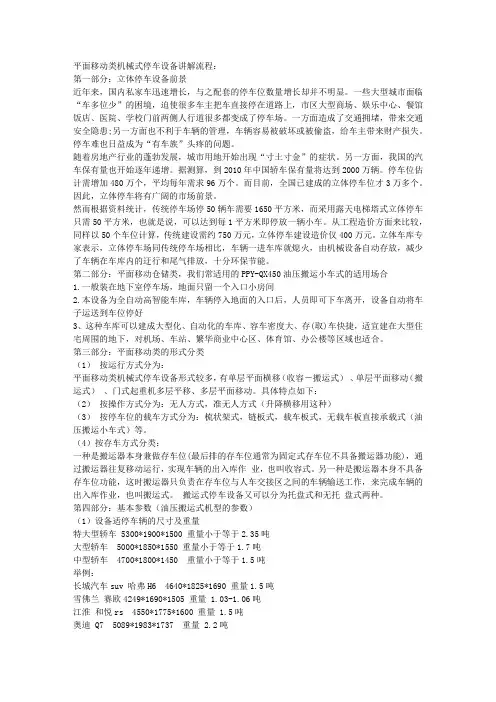

平面移动立体车库讲解流程
