1第一章制图基本知识
第1章制图基本知识
26
机械制图及CAD
出版社
理工分社
（2）斜度和锥度的画法 斜度和锥度结构在机器当 中广泛采用。如普通楔键 表面有1∶100的斜度， 键的上、下两面是工作面， 装配时需打入，靠锲紧作 用传递转矩。车床采用一 夹一顶式或两顶式装夹的 时候，前、后顶尖均采用 了有一定锥度的结构，常 用莫氏圆锥的锥度如表 1.7所示。
理工分社
（2）图框格式 在图纸上必须用粗实线画出图框，不留装订 边的图纸，其图框格式如图1.1所示。留装订边的 图纸，其图框格式如图1.2所示。一般 A0,A1,A2,A3图纸采用横装，A4及A4以后的图纸 采用竖装。
3
机械制图及CAD
出版社
理工分社
1.1.2 标题栏和明细栏 国家标准《技术制图》对标题栏（GB/T 10609.1—1989）和明细栏（GB/T 10609.2—1989） 作了明确规定，图框右下角必须有一标题栏。 学校中学生常用标题栏和明细栏如下图所示：
机械制图及CAD
出版社
理工分社
第1章 制图基本知识
学习目标 1.掌握各种图线的型式、主要用途及其画法。 2.了解图纸幅面及格式的规定。 3.掌握标注尺寸的基本规则，尺寸的组成，常 见尺寸的标注方法。 4.了解比例规定。 5.了解长仿宋体、阿拉伯数字和常用字母的规 格和写法 6.掌握斜度、锥度的概念、画法及标注。 7.了解用AutoCAD画平面图形的方法
6
机械制图及CAD
出版社
理工分社
（2）选择比例的原则 1）当表达对象的形状复杂程度和尺寸适中时，一般 采用原值比例1∶1绘制。 2）当表达对象的尺寸较大时采用缩小比例，但要保 证复杂部位清晰可读。 3）当表达对象的尺寸较小时采用放大比例，使各部 位清晰可读。 4）尽量优先选用表1.2中的比例，必要时允许选用 表1.3中的比例。 5）选择比例时，应结合幅面尺寸选择，综合考虑其 最佳表达效果和图面的审美价值
建筑工程制图课件 第一章 制图基本知识
清楚正确。
(2)字体的号数即字体的高度，应从3.5mm、
5mm、7mm、lOmm、14mm、20mm中选用。如需书写更
大的字，其高度应按 2 的比值递增。
1.1.3 字体
(3)图及说明中的汉字，宜采用长仿宋体简化 字书写，必须符合国务院公布的《汉字简化方案》 和有关规定。字体的宽度与高度的关系应符合表l-
正确
错误
正确
错误
各种图线相交、相连时的习惯画法见图
2. 图线画法
（6）图线不得与文字、数字或符号重叠、混淆，不可 避免时，应首先保证文字、数字或 符号等的清晰。
1.1.3 字体
一、采用长仿宋体
1．字体示例 长仿宋体汉字示例 :
1.1.3 字体
2、字母、数字书写示例 :
1.1.3 字体
3．一般规定：采用长仿宋体 (1)图纸上所需书写的文字、数字或符号等， 均应笔画清晰、字体端正、排列整齐，标点符号应
3．半径、直径、球的尺寸标注
(1)半圆和小于半圆的弧，一般标注半径，尺寸线的一端从 圆心开始，另一端用箭头作尺寸的起止符号，指向圆弧，在
半径数字前加注半径符号“R”。较小圆弧的半径数字，可引
出标注，较大圆弧的尺寸线可画成折线状，但必须对准圆心， 如下图所示。
≥15°
4b～5b
尺寸标注注意事项
(2) 整圆或大于半圆注直径。 1）直径尺寸应在尺寸数字前加注符号“”。 2）尺寸线通过圆心，尺寸线终端画成箭头。
6的规定。大标题、图册封面、地形图等的汉字，
也可书写成其他字体，但应易于辨认。
1.1.3 字体
(4)拉丁字母、阿拉伯数字与罗马数字的字高，应不小 于2.5mm。拉丁字母、阿拉伯数字与罗马数字根据需要可以写 成直体字和斜体字。如需写成斜体字，其斜度应是从字的底 线逆时针向上倾斜75°。斜体字的高度与宽度应与相应的直 体字相等。 (5)数量的数值注写，应采用正体阿拉伯数字。各种计量 单位凡前而有量值的，均应采用国家颁布的单位符号注写。 单位符号应采用正体字母。 (6)分数、百分数和比例数的注写，应采用阿拉伯数字和 数学符号，例如：四分之三、百分之二十五和一比二十应分 别写成3/4、25％和1：20。 (7)当注写的数字小于1时，必须写出个位的“O”，小数 点应采用圆点，齐基准线书写，例如O.01。
第一章 制图基本知识
第一章制图的基本知识和基本技能机械图样是现代工业生产过程中的重要技术资料。
要绘制出符合工业要求的机械图样，必须首先掌握机械制图的基本知识和基本技能。
第一节国家标准的基本规定为了便于生产和技术交流，绘图和读图应该有共同的准则。
也就是说，图样的画法、尺寸的标注、代号的使用等，应该有统一的规定。
为此，由国家技术监督局和标准局发布实施了国家标准《技术制图》，对机械图样作了统一的技术规定。
所以，必须树立严格标准化的观念，在绘图时认真执行国家标准。
我国的国家标准的代号为“GB/T”，简称“国标”。
本节摘录国家标准《技术制图》中的部分内容，作为制图基本规定予以介绍，其余的内容将在以后的有关章节中分别叙述。
一、图纸幅面及格式（ GB/T14689－1993）1.图纸幅面为了便于绘制、使用和保管，绘制图样时，应采用表1-1规定的基本幅面尺寸。
表1-1 基本幅面尺寸在基本幅面中，A0图纸长边与短边之比为2:1，其面积是1平方米。
A1图纸的面积是A0的一半。
其余各种幅面都是后一幅面的面积为前一幅面的的一半。
如果必要，可以对幅面加长。
加长后的幅面尺寸是由基本幅面的短边成整数倍数增加后得出，如图1-1-1所示。
图1-1-1中的粗实线部分为基本幅面，细实线部分为加长幅面的第一选择，虚线部分为加长幅面的第二选择。
加长后幅面代号记作：基本幅面代号×倍数。
如A4×3,表示按A4图幅短边210加长3倍，即加长后图纸尺寸为297×630。
2.图框格式无论图样是否装订，均应在图幅内画出图框，图框线用粗实线绘制。
需要装订的图样，其图框格式一般采用A4幅面竖装或A3幅面横装。
装订边预留25mm宽。
图框距离图纸边界的尺寸要依据图幅大小以及有无装订边而不同。
格式见图1-1-2。
不需装订的图样则不留装订边，其图框格式见图1-1-3。
图1-1-1 图纸的基本幅面及加长幅面尺寸图1-1-2 留装订边的图框格式图1-1-3 不留装订边的图框格式3.标题栏每张图样都必须有标题栏。
中职《机械制图》第一章必背知识点
第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面：A0、A1、A2、A3、A4。
要采用国家标准规定的幅面尺寸B×L B：表示图纸的短边L：表示图纸的长边加长幅面：必要时允许采用加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
2、图框格式和尺寸图框：在图纸上必须用粗实线画出图框。
图框有两种格式：留装订边和不留装订边。
同一产品中所以图样均应采用同一种格式。
图框尺寸：不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。
3、标题栏和明细栏标题栏一般应位于图纸的右下角。
标题栏中的文字方向为看图方向。
二、比例1、比例的定义：图样中图形与其实物相应要素的线性尺寸之比。
2、比例的种类：原值比例：即1:1；放大比例：如2:1等；缩小比例：如1:2等。
3、选择比例的原则：绘图时尽可能采用原值比例；图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。
三、字体1、基本要求：（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
（2）字体高度（h）的公称尺寸系列为：1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种，字体的高度代表字体的号数。
（3）汉字应写成长仿宋体字，并采用规定的简化字，汉字的高度h不应小于3.5mm。
（4）字母和数字分A型和B 型；常采用B型字体。
（5）字母和数字可以写成斜体和直体；斜体向右倾斜，与水平线成75°。
（6）用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。
（7）同一图样上，只允许选用一种形式的字体。
四、图线1、基本线型（9种）粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。
2、常用线型的使用粗实线：可见轮廓线细实线：尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线：不可见轮廓线细点画线：轴线、对称中心线波浪线，双折线：断裂处边界线3、图线的宽度图线分粗、细两种。

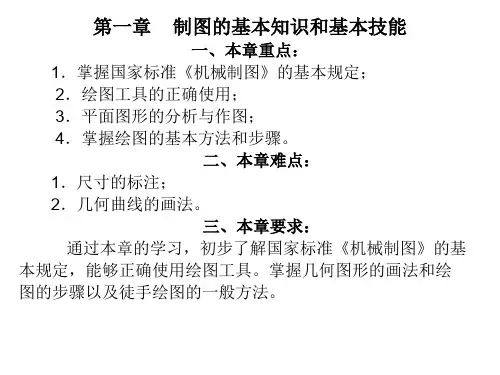

制图的基本知识1概要
297×420
A4
210×297
2、图框格式：分留装订边和不留边两种（也有人把它分为横
放和竖放两种）。同一产品的图样只能采用一种格式，其尺寸
如下表规定。
必须要画
3、标题栏的方位与看图方向 （1）标题栏的格式 ：应按GB/T10696.1—1989的规定画出。
每张图纸上 都必须画出 标题栏
（2）标题栏的方位与看图方向 ： 看图方向共有两种情况： 第一种（正常）情况—以标题栏中的文字方向为看图方向。 第二种（特殊）情况—按方向符号指示的方向看图，即画在 对中符号上等边三角形（即方向符号）位于图纸下边后看图。
2、图线的应用
3、图线的画法
注意事项
细点画线应以长画 线相交，细点画线的起 始与终了应为长画
中心线应超出圆周5 ㎜，较小圆形的中心线 可用细实线代替
细虚线与细虚线相 交，或与实线相交时， 应以线段相交，不得留 有空隙
图
正
确
例
错
误
注意事项
图
正
确
细虚线为粗实线 的延长线时，不得 以短画相 接，应 留有空隙，以表示 两示两种图线的分 界线。
二、圆规和分规
用来画圆或圆弧
用来截取尺寸、 等分线段和圆周，
分规的两个针尖并 拢时应对齐。
三、比例尺 比例尺俗称三棱尺，供绘制不同比例的图形。
比例尺只 用来量取尺 寸，不可作 直尺画线用。
四、曲线板
曲线板用于绘制不规则的非圆曲线。
应先徒手将曲线上各点轻轻 地依次连成光滑的曲线。
描画对称曲线时，最好先在曲 线板上标上记号，然后翻转曲线 板，便能方便地按记号的位置描 绘对称曲线的另一半。
尺寸界线超出尺寸 线2∽3㎜
第1章机械制图基础知识精选全文完整版
A4 210×297
•注：B是英文Breadth的第1个字母，表示图纸宽度；L是英文Length的第 1个字母，表示图纸长度。
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用
基本幅面的关系如图112中粗实线所示。
•2024/10/30
•图1-12 图纸各种幅面的相互关系
•图1-7 圆规的使用方法
•2024/10/30
1.1 绘图工具的使用
❖ 1.1.2 常用绘图仪器的种类及使用方法
➢2．分规
分规主要用于等分线段和量取尺寸等。使用前应检查分规的两 个钢针脚，尽量使两个钢针尖并拢时对齐（图1-8）。 量取尺寸时，先张开至大于被量尺寸距离，再逐步压缩至被量 尺寸大小，注意钢针不要扎进尺的刻度内，避免损坏尺上的刻度 ，具体手法如图1-9所示。
•图1-15 标题栏的格式
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 3．标题栏、明细栏的格式及分区
一般在学校的制图作业中可采用如图1-16所示的学生用标题栏和明 细栏格式。 学生用标题栏中“A”栏格式可根据零件图和装配图的不同，按如图 1-17所示的格式填写。
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用 （3）优先选用的幅面
绘图时，一般应优先选用表1-1中的5种基本幅面（第一选择 ）。
•表1-1 基本幅面的代号及尺寸（第一选择）
基本幅面代号
A0
A1
A2
尺寸B×L
841×1 189 594×841 420×594
单位：mm
•2024/10/30
第一章.制图的基本知识
一、制图的基本规定 二、尺寸注法 三、尺规绘图
结束放映
1.1制图基本规定
为了适应现代化生产、管理的需要和便于技术交流， 我国制定发布了一系列国家标准，简称“国标”，包 括强制性国家标准（代号“GB”）、推荐性的国家标准 （代号“GB/T”）和国家标准化指导性技术文件（代号 “GB/Z”）。 例如： 《GB/T1751---1998
⒉ 尺寸线
尺寸界线
这些间距＞7毫米， 最好不超过10毫米。
尺寸界线超出箭头约2毫米
尺寸线
⑴ 尺寸线为细实线，一端或两端带有终端（箭头 或斜线）符号。
d ≈4d 尺寸线 45° 字高
d=图中粗实线宽度
⑵ 尺寸线不能用其它图线代替，也不得与其它图 线重合或画在其延长线上。 ⑶ 标注线性尺寸时尺寸线必须与所标注线段平行。
技术制图
图样画法
视图》
表示技术制图标准中图样画法的视图部分，发布顺序号 为 17451，发布年号是1998年。
图纸幅面和格式
1、图纸的幅面
幅面代号
基本幅面代号有A0、A1、A2、A3、A4。 表1－1图纸幅面
幅面尺寸 B×L
A4 A3 A2 A1 A0
210×297 297×420 420×594 594×841 841×1189
审核
共
张
第
张
（ 图
号）
（材料）
(单
位）mm
例：将下图绘制在一张需要装订 的A4纸上。
例：将下图绘制在一张需要装订的A4纸上。
分析：
1、题中要求用A4纸，那么我们想一想A4纸的 4、准备工作完成以后，要把工件图绘制在图纸上， 2、本题要求A4纸需要装订，那么我们在绘制图 3、画出标题栏，根据我们上面讲的尺寸 相关要求，A4纸尺寸210×297 在绘制前要想好大体的格局（放在什么位置比较合适） 内容进行绘制 框的时候就要查一下表格，知道，a=25,c=5
电气工程及其自动化-工程制图1(制图的基础知识)
（10）弦长及弧长
1）标注弧长时，应在尺寸数字左面加注符号“⌒ ”。 2）弦长及弧长的尺寸界线应平行于该弦的垂直平分线，
当弧较大时，尺寸界线可沿径向引出。
（11）球面
标注球面直径或半径时，应在“¢”或“R”前面加 注符号“S”。对标准件，轴或手柄的前端，在不引起误 解的情况下，可以省略符号“S” 。
《工程制图》
第一章 制图的基础知识
§1.1 国家标准有关制图的基本规定 §1.2 几何作图 §1.3 平面图形的分析和尺寸注法
1.1 国家标准有关制图的基本规定
国家标准机构依据国际标准化组织(ISO) 制定的国际标准，结合我国具体情况，制订并 颁布出相应的一系列国家标准，简称“国标” ，代号“GB”。“GB/T”表示该国家标准为推 荐性国标。
中间线段中间弧：
R50, R32, 6, 45º直线。
连接线段连接弧：
R18, R12, R8, R10, R20。
三、平面图形的画图步骤
1）根据图形大小定比例、图纸幅面； 2）用胶纸固定图纸； 3）用细实线画底稿(先画已知线段(弧)、再画中间；
线段(弧)、最后画连接线段(弧)）； 4）标注尺寸； 5）检查、描深； 6）填写标题栏。
机械工程图样上采用两类线宽，称为粗线和 细线，其宽度比例关系为21。
3. 图线的画法
虚线、点画线、 双点画线的线段 长度和间隔应各 自大致相等，在 图样中要显得匀 称协调。如图
绘制圆的对称 中心线时，圆心应 为“画”的交点。
正确画法
点画线和双点画线的首末两端应为“画”而不 应为“点”、首末两端超出图形外2~5mm。
作圆弧Ra和Rb（其大小由内切或外切确定），其交点即为
连接弧R2的圆心O，作直线OOa、OOb分别与已知圆弧的交点即
第一章.制图的基本知识
发展方向
“画法几何”作为一门学科形成已有200多年的历史，它论述的在二维 平面上图示三维空间形体和图解空间几何问题的理论和方法，为“工程制 图”奠定了理论基础。此后，工程图样在各技术领域中广泛使用，在推动 现代工程技术和人类文明发展中起了重要作用。 近年来，随着计算机技术的飞速发展，计算机图形技术也获得了空前 的发展和日趋完善，并正在各行各业中得到日益广泛的应用。它必将引起 工程制图技术的一次根本性变革，应用计算机绘图技术绘制工程设计图样 已成为工程技术人员的必然选择。 另外，伴随着科学技术的飞速发展，各种新兴的学科如雨后春笋般地 涌现出来，形成了所谓的“知识大爆炸”。知识更新的周期缩短，要学习 的东西实在太多。 面对这样的形势，“工程制图”作为一门古老的传统课程，需要进行 改革和继续发展是必然的了。这些改变归纳起来主要有以下几点： ☆课程的理论基础一般不会有什么变化，但应该引入充实新的图形理论， 例如计算机图形学。 ☆表达方法将继续会进一步的简化。 ☆ 绘图技术将会有根本性的变革，应用计算机绘图技术是必然的选择。 因此，对手工绘图的训练将减弱。 ☆创新能力的培养、联系实际能力的培养、快速表达空间构思能力的培养， 应该在课程中得到加强。
c
图纸幅面
必要时 , 也允许由基本幅面的短边成整数倍增加 后得出新的幅面 。 图中粗实线所示为基本幅面（优先选择）； 图中粗实线所示为基本幅面（优先选择）； 细实线所示为第一种加长幅面 ( 第二选择 ); 虚线所示为第二种加长幅面 ( 第三选择 ) 。
2. 图框格式
在图纸上必须用粗实线画出图框， 在图纸上必须用粗实线画出图框，其格式分为留装订 边和不留装订边两种。 边和不留装订边两种。 留装订边格式： 留装订边格式： 不留装订边格式： 不留装订边格式：
第1章 制图的基本知识
第1章制图的基本知识本章提要本章主要介绍机械制图中所遵守的部分国家标准、常用绘图工具和仪器的使用、尺寸标注的基本规定、平面图形的画法。
1.1 制图国家标准的一般规定图样是工程界语言，为了正确地绘制和阅读机械图样，必须熟悉和掌握机械制图国家标准的一般规定。
国家标准的代号是“GB”，是汉语拼音“GUOJIA BIAOZHUN”的首写字母，简称“国标”，如“GB4457.1—1984”中“GB”代表“国标”，“4457.1”为该标准的批准顺序号，“1984”为1984年颁布实施的。
在机械制图中也应用了一些技术制图的国家标准，如“GB/T17452—1998”，其中的“T”是“推荐性”的意思，为汉语拼音“TUIJIANXIN”的首写字母，“GB/T”代表“推荐性国标”，“17452”为编号，发布的年号为1998年。
1.1.1图纸幅面和格式(GB/T14689—1993)1、图纸幅面和尺寸图纸幅面分为基本幅面和加长幅面,绘制图样时应优先选用表1-1中的基本幅面尺寸。
将A3图纸的短边297增大3倍，其幅面尺寸为420×891；A4×4是将A4图纸的短边210增大4倍，其幅面尺寸为297×841，常用图纸的加长幅面可参阅GB/T14689—1993选取。
2、图框格式无论图样是否装订，在图纸上必须画出图框线，图框线用粗实线绘制，其格式有不留装订边和留有装订边两种，如图1-1(a)为留有装订边的图框格式，1-1(b)为不留装订边的图框格式，其周边尺寸e,a,c按表1-1中的规定选取。
加长幅面的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定，如A3×3应按A2确定。
3、标题栏在图纸各边长的中点处分别画出对中符号，并在图纸下边对中符号处画一个方向符号。
对中符号用粗实线绘制，线宽不小于1.5mm，长度从纸边开始至深入图框内约5mm，当对中符号在标题栏范围时，则伸入标题栏部分省略不画。
第1章制图的基本知识
89
应为
89
89
应为
89
⑶ 线性尺寸数字的方向，一般应按下图所示方向 注 写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
30° 16 16 16
16
⑷ 尺寸数字不可被任何图线所通过，否则必须将 该 中心线断开 图线断开。
10
三、角度、直径、半径及狭小部位尺寸的标注。 ⒈ 角度尺寸
1.各种图线作图要求 粗实线：其宽度称为d,一般取0.7mm。 要 求： ⑴ 图线粗细均匀光滑 ⑵ 图线要黑，作图时用较软的B或2B的铅笔。 细实线：线宽约为粗实线的1/2，要求图线细且 清晰。作图 时用铅芯较硬的H或2H铅笔。 在同一张图上细实线与粗实线应有明显的区别。
细点画线：除要求细和清晰外还应注意线段、 点和间隙的均匀。 虚线：同样要求图线细和清晰并且要注意线 段和间隙的均匀。
提点要求： 同学们以后填写标题栏时应先用细实线打上格子（可不擦）再写 字。
五、图线
绘制图样时需要各种形式的图线，国家标准规定了图线的 基本线型，下表列出了机械制图的图线型式及其应用情况。
图线名称 粗实线 虚线 细实线 细点画线 双点画线 波浪线 粗点画线 双折线 图 线 型 式 图线宽度 d 约d/2 约d/2 约d/2 约d/2 约d/2 d 约d/2 一 般 应 用 可见轮廓线、可见过渡线 不可见轮廓线、不可见过渡线 尺寸线、尺寸界线 、剖面线等 轴线、中心线 极限位置轮廓线 断裂处的边界线 有特殊要求的线等 断裂处的边界线
2.注意事项 ⑴ 同一图样中同类图线的宽度应基本一致，虚 线、点画线的线段长度和间隙应大致相同。 ⑵ 圆的对称中心线应超出图形轮廓线3-5mm。 ⑶ 在较小的图形上绘制点画线不方便时，可用 细实线代替。 ⑷ 图线应是线段相交而不应画成间隙相交。
大一工程制图第一章知识点
大一工程制图第一章知识点工程制图是工程技术人员必备的基本技能之一。
它通过使用专门的图形语言，将工程设计方案的信息以图形的形式呈现出来，使人们能够更直观地理解和交流设计意图。
在大一的学习过程中，我们将接触到第一章的一些基本知识点，下面我将逐一介绍。
1. 工程制图的分类工程制图可以分为工业制图、建筑制图和土木制图等多个专业领域。
每个领域都有其独特的标准和规范。
其中，工业制图主要用于机械、电子、电气和航空等工程领域；建筑制图用于建筑设计和结构计算等方面；土木制图则是针对土木工程设计和建设的需求。
了解这些不同领域的分类，对于我们进行后续学习和应用都非常重要。
2. 制图工具和材料在进行工程制图时，我们需要掌握一些基本的制图工具和材料。
包括各种绘图工具（例如直尺、三角板、量角器和曲线板等）、绘图纸和涂图材料（如铅笔、钢笔、彩色铅笔和印制图等）。
熟练地使用这些工具和材料，能够提高我们的制图效率和质量。
3. 坐标系和尺度坐标系和尺度是工程制图中重要的概念。
坐标系用于确定物体在平面上的位置，常见的坐标系有直角坐标系和极坐标系。
而尺度则决定了绘图与实际尺寸之间的比例关系，通常用比例尺或图形尺来表示。
理解和运用坐标系和尺度对于准确地表达设计意图至关重要。
4. 制图规范和符号在进行工程制图时，各个领域都有其特定的制图规范和符号集。
这些规范和符号用于统一图纸的表达方式，使得不同人员能够更好地理解和解读图纸内容。
例如，机械制图中常见的符号有螺纹、轴线和尺寸标注；电气制图中常见的符号有电源、开关和电阻等。
掌握并正确使用这些规范和符号，能够提高工作效率和减少误解。
5. 投影方法和视图投影方法是将三维物体投影到二维图纸上的方法。
常见的投影方法有平行投影和透视投影。
而视图则是通过不同的投影方法，将物体从不同角度观察后的图形呈现在图纸上。
例如，主视图、俯视图和剖视图等。
理解和运用投影方法和视图，能够帮助我们准确地描述物体的形状和结构。
第一章制图的基本知识与技能
使用中注意：
1、先曲后直，便于连接； 2、先上后下，先左后右； 3、先细后粗，加快进度； 4、线条均匀，连接准确。
9
五、 曲线板和建筑模板 曲线板是用以画非圆曲线的工具
10
建筑模板主要用来画各种建筑标准图例和常用符号 使用建筑模板，可提高制图的速度和质量。
11
六、 铅笔和擦图片
铅笔是用来画图或写字的 “H”表示硬铅笔，“B”表示软铅笔，“F”、“HB”表示软硬适中， “B”、 “H”前的数字越大表示铅笔越软和越硬。 用较硬的铅笔打底稿，如3H、2H等；用HB铅笔写字，用B 或2B铅笔 加深图线。 笔芯露出约6～8㎜
36
一般体字字体示例
书写要求：小写字母高度h是大写字母高度的7／10。
37
四、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。比例的大小是指
其比值的大小 ，如 1：50大于1：100。
比例的符号为“ ：”，比例以阿拉伯数字表示，如 1：1、1：2等。 如果图样上某线段长为10mm，而实际物体相应部位的长为1000mm时，则 比例等于1比100，写成1：100。
44
45
46
47
48
相同要素 对称构配件
可仅标注其中一个 要素的尺寸及个数
尺寸线应略超过对称符号， 仅在尺寸线的一端画尺寸 起止符号，尺寸数字应按 整体全尺寸注写，其注写 位置宜与对称符号对齐。
49
第三节 制图的一般方法和步骤
一、用绘图工具和仪器绘制图样
（一）准备工作 1．收集阅读有关的文件资料，对所绘图样的内容及要求进行了解，绘图 之前做到心中有数。 2．准备好必要的制图仪器、工具和用品。 3．将图纸用胶带纸固定在图板上，位置要适当。一般将图纸粘贴在图板的左下 方。
第1章 制图的基本知识和基本技能
3) 图样中所注的尺寸，为该图样所示机件的最后完工尺寸， 否则应另加说明。
4) 机件的每一尺寸，一般只标注一次，并注在反映该结构最清
晰的图形上。
返回
制图基本知识及技能 2.尺寸的组成
制图基本知识及技能 二、比例（零件图例）
返回
制图基本知识及技能 三、字体
字体指的是图中汉字、字母、数字的书写形式。图样中的字 体书写必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
1.字体高度（用h表示）的公称尺寸系列为：1.8，2.5，3.5， 5，7，10，14，20。字体的高度称为字体的号数。
界点，而虚线应
留出间隙；当虚
线圆弧和虚线相
较
切时，虚线圆弧
好
的
应画到切点，而
画
虚线需留有间隙。
法
制图基本知识及技能 2.图线的画法
3)画圆的中心线时，圆心应是长画的交点。细点画线的两端应超 出轮廓线2-5mm。
4）当细点画线、细双点画线较短时（如<8mm），允许用细实线代 替。
返回
制图基本知识及技能
制图基本知识及技能 1.图纸幅面
返回
制图基本知识及技能 2.图框格式
图纸上绘图区域的线框称为图框。图框在图纸上必须用粗实 线画出，图样绘制在图框内部。图框格式分为留装订边和不留装 订边两种。
不留装订边的图框格式
制图基本知识及技能
2.图框格式
留装订边的图框格式 注意：同一产品的图样只能采用一种图框格式。
二、比例 三、字体 四、图线
1.图线形式 2.图线的画法 3.图线的应用 五、尺寸注法
第一章 制图基本知识
例
91-1993）
字体指图中汉字、字母、数字的书写形式。 （一）基本要求： （1）图样中书写字体必须做到：字体工整、笔画清楚、间 隔均匀、排列整齐。 （2）字体高度（h）的公称尺寸系列为：1.8，2.5，3.5， 5，7，10，14，20mm。如需要书写更大的字，其字体高度 应按 2 的比率递增。字体高度代表字体的号数。 （3）汉字应写成长仿宋体，并应采用中华人民共和国国务 院正式公布推行的《汉字简化方案》中规定的简化字。汉 字的高度h应不小于3.5mm，字宽约为字高的0.7倍。 （4）字母和数字分A型和B型。A型字体的笔画宽度d为字高 的1/14；B型字体的笔画宽度d为字高的1/10。在同一图样 上，只允许选用一种型式字体。
（5）字母和数字可写成直体和斜体。斜体字字头向右倾斜， 与水平基准线成75°。一般采用斜体。 （二）字体示例： （1）汉字 10号字： 7号字：
（2）拉丁字母
1.1.4 图线及其画法（GB/T 17450-1998、 GB/T 4457.4-2002）
（一）线形
图线应用示例如图1-6：
（4）圆弧半径
1.半径尺寸数字前加注符号“R ”。 2.半径尺寸必须注在投影为圆弧的图形上， 且尺寸线或其延长线应通过圆心。 3.小于或等于半圆的圆弧应注半径尺寸。
（5）斜度和锥度
1:5 1:5 h 30° 1:3 30° 1:3 h
1.斜度和锥度的标注，其符号应与斜度和锥度的方向一致。 2.符号的线宽为h/10。
（9）狭小类零件
4 5 323 343
2 3 4
3
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
（10）小半径注法
R5
R3
R3
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
1制图基本知识
1.4 徒手绘图的方法
要求： ①图线清晰，线型分明；②各部分比例匀称；
③字体工整；④形状、尺寸等无误。
运笔：①画直线，眼睛盯着图线终点，从左自右画水平线
（纸可斜放，方便运笔），从上自下画竖直线，画短 线以手腕运笔；当画长线时，手臂动作，一般应分段 画。 ②画圆时先画中心线，再定半径上的四个端点，画大 圆时，可加画一对45°斜线，再定四个端点，然后分两 次画成。
两圆弧内切的圆心轨 迹是两个半径相减。
R–R1
O
R1
o1 T1
R–R2
R2
o2 T2
43
(4) 圆弧与圆弧内外连接
以圆弧R50连接圆弧R1与R2：与圆弧R1内切、R2外切
R50–R1
R50+R2
R1
O
o1
T1
T2
R2
o2
与R1内切的圆心轨迹是以O1 为圆心，以R50-R1 为半径画圆弧。 与R2外切的圆心轨迹是以O2 为圆心，以R50+R2 为半径画圆弧。
31
4.铅笔
• 铅笔的软硬是用字母B和H来表示，B前的数字越大
表示铅芯越软，H前的数字越大表示铅芯越硬。
• 铅笔的削法如图， 一般将H、HB型铅笔的铅芯削
成锥形，用来画细线和写字；将B、2B型铅笔的铅 芯削成楔形，用来画粗线。
32
1.3 几何作图
1.正多边形的作图
A
(1)作已知圆的内接 正五边形。
9
2.比例(GB/T 14690–1993)
图样的比例：指图中图形与实物相应要素的线 性尺寸之比。 与实物同 (原值比例=1)：1︰1 比实物小（缩小比例<1）：1︰1.5﹑1︰2 比实物大（放大比例>1）：2︰1﹑2.5︰1
第一章 制图基本知识和技能
2.分规试分法
例：若将已知线段AB三等分，其作图方法和步聚如下:
A
CB A
B
2. 等分圆周
(1)圆周的四、八等分 圆周的四、八等分，可用丁字尺与 45°三角 板直接作出：
1
8 1 2
4
2
7 6 4 5
3
3
（2）圆周的三、六等分 1) 用丁字尺与30°～60°三角板作圆周出三、六等分：
1 2 3 5 4
三、 绘图描图、的工具和仪器
1、绘图仪器和工具
手工绘图中常用的绘图仪器和工具一般 包括铅笔、图板、丁字尺、三角板、圆规和 分规、比例尺（三棱尺）、曲线板等。 2、描图仪器和工具
除了上述介绍的绘图工具完全适用于描图之外， 描图仪器和工具一般还包括鸭嘴笔和针管笔两 种工具，用于描图墨线。
四、几何作图
• 线性尺寸——物体上某两点间的距离，如物体的长度、宽度、高 度，圆的直径、圆弧的半径及中心距。 • 角度尺寸——两相交直线所形成的夹角或两相交平面所形成的两 面角中任一正截面的两面角的大小。
• （2）尺寸按作用分类 ，可分为定形尺寸和定位尺寸。
• 定性尺寸——确定各形体大小的尺寸。定形尺寸也称为大小尺寸。 • 定位尺寸——确定各形体间相互位置关系的尺寸。定位尺寸也称 为位置尺寸。
名称 直径
符号或缩写词 φ
名称 正方形
符号或缩 写词 □
半径
球直径
R
Sφ
45度倒角
深度
C
球半径
厚度 均布
SR
t EQS
沉孔或锪平
埋头孔
常见尺寸注法举例
图 直 线 尺 寸 的 注 法 直 径 尺 寸 注 法 例 说 明
串列尺寸,箭头对齐. (a)好 不好 (b) 并列尺寸,小在内.大在外, 尺寸线 间隔不小于7-10mm (a)正确
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械工程图样上采用两类线宽，称为粗线和细线，其 宽度比例关系为2l （原为3l ）。除波浪线和双折线之 外，均要冠以粗细（无粗双点画线）。
§1-1 国家标准《机械制图》的基本规定
3.画线注意事项
（1）点画线和双点画线的首末两端应为线段，而不应为点。
（2）图线（虚线、点画线或双点画线）相交时，应以“线 段”相交，而不应为“点”或“间隔”
n：正整数
允许选择比例
—
2.5:1 4:1 2.5×10ⁿ:1 4×10ⁿ:1
1:1.5 1:2.5 1:3 1:4 1:6 1:1.5×10ⁿ 1:2.5×10ⁿ
1:3×10ⁿ 1:4×10ⁿ 1:6×10ⁿ
§1-1 国家标准《机械制图》的基本规定
三、图线
1. 图线型式及应用 2. 图线的尺寸 3. 画线注意事项 4. 画线注意事项示例
（3）绘制圆的对称中心线时，圆心应为“线段”的交点。 首末两端超出图形外2~5mm。
（4）在较小的图形上绘制细点画线和细双点画线有困难时， 可用细实线代替。 （5）虚线、点画线或双点画线为实线的延长线时，虚线圆 弧与实线相切时，不得与实线相连。 （6）图线不得与文字、数字或符号重叠、混淆。不可避免 时，应首先保证文字、数字或符号清晰。
第一章 制图的基本知识和基本技能
第一章 制图基本知识和基本技能
§1-1 制图基本规定 §1-2 尺规绘图及其工具、仪器的使用 §1-3 徒手绘图及其画法（略） §1-4 几何作图
§1-1 国家标准《机械制图》的基本规定
§1-1 国家标准《机械制图》的基本规定
图样作为工程界的共同语言是 用来进行信息交流的，规范性要求 很高。为此对于图样内容、格式、 表达方法等，均由国家标准作出了 严格规定，每个制图者都应该坚决 遵守。
§1-1 国家标准《机械制图》的基本规定
图框：限定画图区域的线框
L
e
c
e
横放
粗实 线 e
竖放
B L
e
e
B L
e
a
标题栏
e a
c
c
c
标题栏
c
不留装订边
e
标题栏
B
图纸幅面
c
标题栏
B
留装订边
3. 标题栏
§1-1 国家标准《机械制图》的基本规定
标题栏位于图纸的右下角，一般采用简化格式。
X型图纸
标题栏
Y型图纸
210 A4
A1×3 A1×4 A2×3 A2×4 A2×5 A3×5 A3×6 A3×7 A4×6 A4×7 A4×8 A4×9
0 297 594 891 1189 1486 1783 2080 2378
必要时 允许选 用加长 幅面， 加长幅 面必须 是基本 幅面短 边的整 数倍?
2. 图框格式 L
《技术制图与机械制图》是国家技 术监督局发布的中华人民共和国国 家标准，该标准统一规定了在有关 生产和设计时所需要共同遵守的技 术方面的规则。
§1-1 国家标准《机械制图》的基本规定
一、图纸幅面和格式 （GB/T 14689–1993）
推荐性的国家标准代号
标准编号
二、比例（GB/T 14690–1993）
§1-1 国家标准《机械制图》的基本规定
1. 线型及应用（GB/T 7450-1998 和 GB/T 4457.4-2002）
（以前粗点画线）
2. 线图的尺寸
§1-1 国家标准《机械制图》的基本规定
所有线型的图线宽度（d）应按图样的类型和尺寸大
小在下列数系中选择：
0.13 mm， 0.18 mm， 0.25 mm， 0.35 mm， 0.5 mm， 0.7 mm， 1.0 mm， 1.4 mm，2 mm。
3 56
5
方向符号，向下 对中符号，不进入标题栏
§1-1 国家标准《机械制图》的基本规定
二、比例（GB/T 14690–1993）
1. 比例的概念 2. 比例的选取
1. 比例的概念
§1-1 国家标准《机械制图》的基本规定
比例：指图中图形与其实物相应要素的线性尺寸之比
原值比例：图形与事物大小一样，比值为1。
图纸幅面和格式由国标GB/T14689-1993《技 术制图图纸幅面和格式规定》
图纸幅面：图纸宽度与长度组成的图面
基本幅面：
图纸代号
A0
A1
A2
A3
A4
幅面尺寸B×L 841× 1189 594×841 420×594 297×420 210×297
a
边 框
c
e
25 10 20
5 10
返回
§1-1 国家标准《机械制图》的基本规定
三、图线（GB/T 17450 –1998 ）
四、字体（GB/T 14691–1993）
五、尺寸注法（GB/T 4458.4–1984）
标准发布的年号
§1-1 国家标准《机械制图》的基本规定
一、图纸幅面和格式
1. 图纸幅面 2.图框格式 3.标题栏
1. 图纸幅面
§1-1 国家标准《机械制图》的基本规定
2523
A3×3 420×891
A0×2
2102
A0×3
1982
A3×4 420×1189
A49 1682
A48
A4×3 297×630
1471
A47 1261
A4×4 297×841
A46 1051 841 A45
A4×5 297×1051
A44 A1 630
A0
A43 420
A3 A2 A33 A34 A35 A36 A37Leabharlann 简化格式标题栏：（图 名）
制图 描绘 审核
日期
比例 件数 重量
（图 号） 共张 第 张 （校 名）
图号：各单位自行定义
完整的标题栏：P61， P64
标题栏
§1-1 国家标准《机械制图》的基本规定
X型图纸竖放与Y型图纸横放（WHY）：
标题栏 标题栏
对中 符号
对中 符号
方向 X型图纸竖放
符号
方向
符号 Y型图纸横放
放大比例：图形比事物大，比值大于1。 缩小比例：图形比事物小，比值小于1。
1：2
1：1
2：1
2. 比例的选取
GB/T 14690–1993
§1-1 国家标准《机械制图》的基本规定
比例种类
优选比例
原值比例
1：1
放大比例
2:1 5:1 1×10ⁿ:1 2×10ⁿ:1 5×10ⁿ:1
缩小比例
1:2 1:5 1:1×10n 1:2×10n 1:5×10n
（7）除非另有规定，两条平行线之间的最小间隙不得小于 0.7 mm。
§1-1 国家标准《机械制图》的基本规定
末端为线段
末端为线段 错误 错误
§1-1 国家标准《机械制图》的基本规定
超出2-5mm
超出2-5mm
§1-1 国家标准《机械制图》的基本规定
用细实线代替点划线
