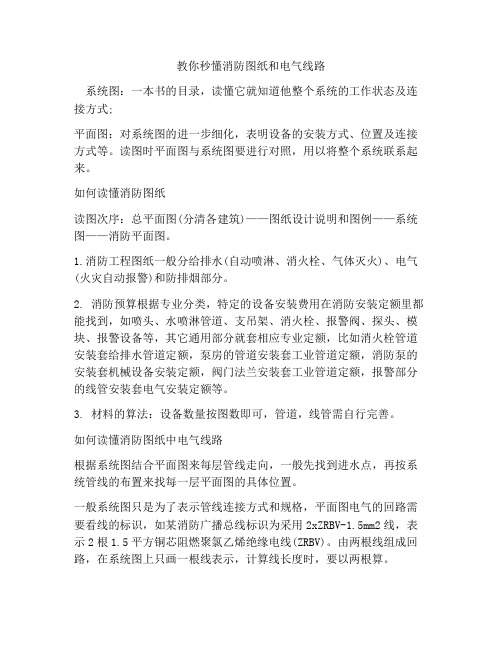

教你秒懂消防图纸和电气线路

教你秒懂消防图纸和电气线路

教你秒懂消防图纸和电气线路系统图:一本书的目录,读懂它就知道他整个系统的工作状态及连接方式;平面图:对系统图的进一步细化,表明设备的安装方式、位置及连接方式等。

读图时平面图与系统图要进行对照,用以将整个系统联系起来。

如何读懂消防图纸读图次序:总平面图(分清各建筑)——图纸设计说明和图例——系统图——消防平面图。

1.消防工程图纸一般分给排水(自动喷淋、消火栓、气体灭火)、电气(火灾自动报警)和防排烟部分。

2. 消防预算根据专业分类,特定的设备安装费用在消防安装定额里都能找到,如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等,其它通用部分就套相应专业定额,比如消火栓管道安装套给排水管道定额,泵房的管道安装套工业管道定额,消防泵的安装套机械设备安装定额,阀门法兰安装套工业管道定额,报警部分的线管安装套电气安装定额等。

3. 材料的算法:设备数量按图数即可,管道,线管需自行完善。

如何读懂消防图纸中电气线路根据系统图结合平面图来每层管线走向,一般先找到进水点,再按系统管线的布置来找每一层平面图的具体位置。

一般系统图只是为了表示管线连接方式和规格,平面图电气的回路需要看线的标识,如某消防广播总线标识为采用2xZRBV-1.5mm2线,表示2根1.5平方铜芯阻燃聚氯乙烯绝缘电线(ZRBV)。

由两根线组成回路,在系统图上只画一根线表示,计算线长度时,要以两根算。

而消防电话总线采用ZRRVVP-2x1.0mm2线,表示一根阻燃屏蔽双绞线电缆,面积为2*1平方,在系统图上示意也是一根线表示,计算长度时,按一根计。

一般线缆字母前面的数字表示根数,后面的表示一根线缆由几芯组成,如上面的2*1mm2,表示由两芯1mm2导线组成一根线缆。

电缆的符号标识还有很多,如,(ZR阻燃),(NH耐火),(WDZ低烟无卤)等,不同标识价格不同,作用也不同,楼主最好查一些这些专业方面的书,弄清电缆的标识意义,这样看图纸才不会搞错。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

教你识读消防图纸!
消防图纸大致分消防水、消防电、还有气体消防;不管是什么,任何一份图纸,都要先看设计说明、图例;设计说明是图纸的提纲,读懂它能把握设计意图、内容等;不同的设计可能图例不一样;然后是系统图他是一本书的目录,读懂它就知道他整个系统的工作状态及连接方式;最后才是平面图,他事实是对系统图的进一步细化,表明设备的安装方式、位置及连接方式等。

读图时平面图与系统图要进行对照,用以将整个系统联系起来。

如何看懂消防图纸?
消防工程图首先要仔细看清楚总平面图,各建筑要分清楚,再看清楚前面的图纸设计说明和图例,其中有各种符号标示,然后看系统图,这是相对比较难的,多花点时间就行,最后各层消防平面图就自然而然能看下去了,看不明白或矛盾的地方,可以翻阅同工程的建筑和装潢、空调图,整体框架是一致的,看清楚仔细分析,应该能快速看明白了。

1、消防工程图纸一般分给排水(自动喷淋、消火栓、气体灭火)和电气(火灾自动报警),有的建设方也会让消防公司来做防排烟部分。

2、消防预算根据专业分类,特定的设备安装费用在消防安装定额里都能找到,比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等,其它通用部分就套相应专业定额,比如消火栓管道安装套给排水管道定额,泵
房的管道安装套工业管道定额,消防泵的安装套机械设备安装定额,阀门法兰安装套工业管道定额,报警部分的线管安装套电气安装定额等等。

3、材料的算法:设备数量按图数就行了,管道,线管也要靠自己来完善。

消防图纸中电气线路怎么看?
根据系统图结全平面图来每层管线走向,一般先找到进水点,再按系统管线的布置来找每一层平面图的具体位置。

一般系统图只是为了表示管线怎样连接和用什么规格,主要是平面图电气的回路主要是看线的标识,如某消防广播总线:标识为采用2xZRBV-1.5mm²线,意思为2根1.5平方铜芯阻燃聚氯乙烯绝缘电线(ZRBV),由两根线组成回路,在系统图上只画一根线表示,计算线长度时,要以两根算。

而消防电话总线:采用ZRRVVP-2x1.0mm²线,意思为一根阻燃屏蔽双绞线电缆,面积为2*1平方,在系统图上示意也是一根线表示,计算长度时,按一根计。

一般线缆字母前面的数字表示根数,后面的表示一根线缆由几芯组成,如上面的2*1mm²,表示由两芯1mm²导线组成一根线缆。

电缆的符号标识还有很多,如,(ZR阻燃),(NH耐火),(WDZ低烟无卤)等,不同标识价格不同,作用也不同,楼主最好查一些这些专业方面的书,弄清电缆的标识意义,这样看图纸才不会搞错。

在消防图纸中XL、WL、TL、JL、FL、PL、GL、NL是什么意
思?
在消防图纸中,XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管(排粪立管)、PL代表排水立管(或GL)、NL代表空调凝结水立管。

例如:XL-1、XL-2、XL-3是指第几条的意思。

例如:XL代表的意思是X代表消防,L代表立管,以此类推WL,W代表污水,L代表立管,假如图纸上标识着XL-45标识编号45的消防立管。

附1:消防工程基本图形符号及工程图例
消防工程基本图形符号
1、消防工程辅助符号
2、消防工程灭火器符号
3、消防管路及配件符号
4、消防工程固定灭火器系统符号
5、消防工程灭火设备安装处符号
6、消防工程自动报警设备符号
附2:消防技术文件用消防设备图形符号。
