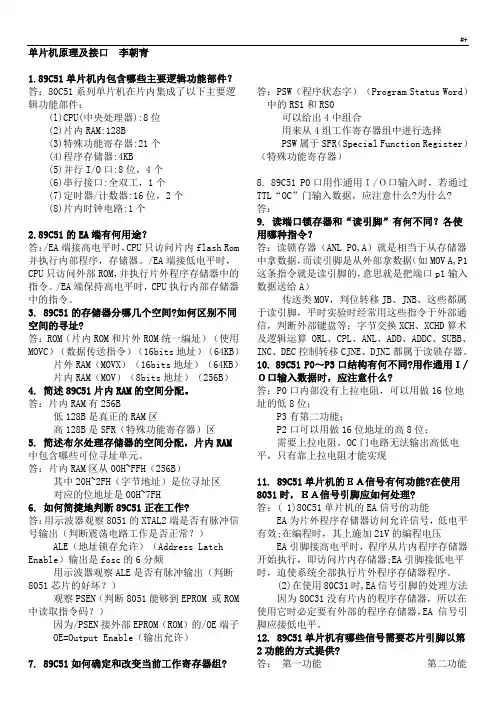

单片机原理及接口李朝青

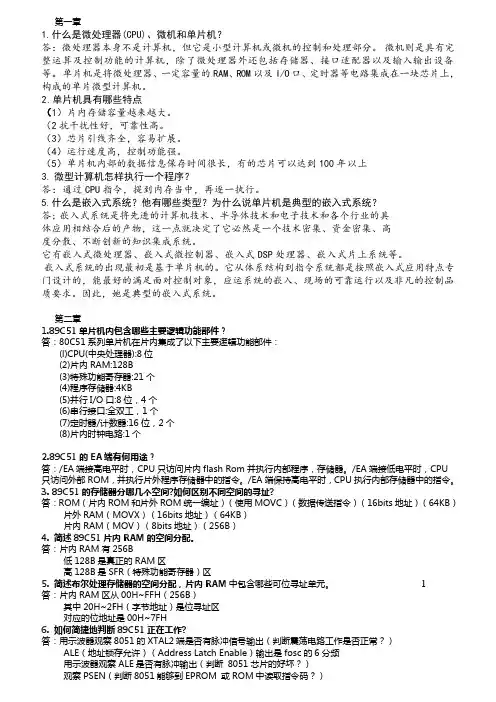

1.89C51单片机内包含哪些主要逻辑功能部件?

答:80C51系列单片机在片内集成了以下主要逻辑功能部件:

(l)CPU(中央处理器):8位

(2)片内RAM:128B

(3)特殊功能寄存器:21个

(4)程序存储器:4KB

(5)并行I/O口:8位,4个

(6)串行接口:全双工,1个

(7)定时器/计数器:16位,2个

(8)片内时钟电路:1个

2.89C51的EA端有何用途?

答:/EA端接高电平时,CPU只访问片内flash Rom并执行内部程序,存储器。/EA端接低电平时,CPU只访问外部ROM,并执行片外程序存储器中的指令。/EA 端保持高电平时,CPU执行内部存储器中的指令。

3. 89C51的存储器分哪几个空间?如何区别不同空间的寻址?

答:ROM(片内ROM和片外ROM统一编址)(使用MOVC)(数据传送指令)(16bits 地址)(64KB)

片外RAM(MOVX)(16bits地址)(64KB)

片内RAM(MOV)(8bits地址)(256B)

4. 简述89C51片内RAM的空间分配。

答:片内RAM有256B

低128B是真正的RAM区

高128B是SFR(特殊功能寄存器)区

5. 简述布尔处理存储器的空间分配,片内RAM中包含哪些可位寻址单元。答:片内RAM区从00H~FFH(256B)

其中20H~2FH(字节地址)是位寻址区

对应的位地址是00H~7FH

6. 如何简捷地判断89C51正在工作?

答:用示波器观察8051的XTAL2端是否有脉冲信号输出(判断震荡电路工作是否正常?)

ALE(地址锁存允许)(Address Latch Enable)输出是fosc的6分频用示波器观察ALE是否有脉冲输出(判断 8051芯片的好坏?)

观察PSEN(判断8051能够到EPROM 或ROM中读取指令码?)

因为/PSEN接外部EPROM(ROM)的/OE端子

OE=Output Enable(输出允许)

7. 89C51如何确定和改变当前工作寄存器组?

答:PSW(程序状态字)(Program Status Word)中的RS1和RS0 可以给出4中组合

用来从4组工作寄存器组中进行选择

PSW属于SFR(Special Function Register)(特殊功能寄存器)

8. 89C51 P0口用作通用I/O口输入时,若通过TTL“OC”门输入数据,应注意什么?为什么?

答:

9. 读端口锁存器和“读引脚”有何不同?各使用哪种指令?

答:读锁存器(ANL P0,A)就是相当于从存储器中拿数据,而读引脚是从外部拿数据(如MOV A,P1 这条指令就是读引脚的,意思就是把端口p1输入数据送给A)传送类MOV,判位转移JB、JNB、这些都属于读引脚,平时实验时经常用这些指令于外部通信,判断外部键盘等;字节交换XCH、XCHD算术及逻辑运算 ORL、CPL、ANL、ADD、ADDC、SUBB、INC、DEC控制转移CJNE、DJNZ都属于读锁存器。

10. 89C51 P0~P3口结构有何不同?用作通用I/O口输入数据时,应注意什么? 答:P0口内部没有上拉电阻,可以用做16位地址的低8位;

P3有第二功能;

P2口可以用做16位地址的高8位;

需要上拉电阻。OC门电路无法输出高低电平,只有靠上拉电阻才能实现

11. 89C51单片机的EA信号有何功能?在使用8031时,EA信号引脚应如何处理?

答:(1)80C51单片机的EA信号的功能

EA为片外程序存储器访问允许信号,低电平有效;在编程时,其上施加21V 的编程电压

EA引脚接高电平时,程序从片内程序存储器开始执行,即访问片内存储器;EA引脚接低电平时,迫使系统全部执行片外程序存储器程序。

(2)在使用80C31时,EA信号引脚的处理方法

因为80C31没有片内的程序存储器,所以在使用它时必定要有外部的程序存储器,EA 信号引脚应接低电平。

12. 89C51单片机有哪些信号需要芯片引脚以第2功能的方式提供?

答:第一功能第二功能

串行口:

P3.0 RXD(串行输入口)

P3.1 TXD(串行输出口)

中断:

P3.2 INT0外部中断0

P3.3 INT1外部中断1

定时器/计数器(T0、T1):

P3.4 T0(定时器/计数器0的外部输入)

P3.5 T1(定时器/计数器1的外部输入)

数据存储器选通:

P3.6 WR(外部存储器写选通,低电平有效,输出)

P3.7 RD(外部存储器读选通,低电平有效,输出)

定时器/计数器(T2):

P1.0 T2(定时器T2的计数端)

P1.1 T2EX(定时器T2的外部输入端)13. 内部RAM低128字节单元划分为哪3个主要部分?各部分主要功能是什么? 答:片内RAM低128单元的划分及主要功能:

(l)工作寄存器组(00H~lFH)

这是一个用寄存器直接寻址的区域,内部数据RAM区的0~31(00H~lFH),共32个单

元。它是4个通用工作寄存器组,每个组包含8个8位寄存器,编号为R0~R7。

(2)位寻址区(20H~2FH)

从内部数据RAM区的32~47(20H~2FH)的16个字节单元,共包含128位,是可位寻

址的RAM区。这16个字节单元,既可进行字节寻址,又可实现位寻址。

(3)字节寻址区(30H~7FH)

从内部数据RAM区的48~127(30H~7FH),共80个字节单元,可以采用间接字节寻址

的方法访问。

14. 使单片机复位有几种方法?复位后机器的初始状态如何?

答:(1)单片机复位方法

单片机复位方法有:上电自动复位、按键电平复位和外部脉冲三种方式,如题图2-1所示。

题图2-1

(2)复位后的初始状态

复位后机器的初始状态,即各寄存器的状态:PC之外,复位操作还对其他一

些特殊功能寄存器有影响,它们的复位状态如题表2-1所例

15. 开机复位后,CPU使用的是哪组工作寄存器?它们的地址是什么?CPU如何确定和改变当前工作寄存器组?

答:一般开机复位后都是选择第一组通用工作寄存器作为工作寄存器的,一共有4组,分别为0.1.2.3连续位于00h到1FH地址,

然后在机器中有个程序状态字PSW,它的第四和第三位RS1,RS0是用来选择工作寄存器组的,可能不同机器地址稍有不同。他们俩的值和寄存器组的关系:RS1/RS0 0/0 0/1 1/0 1/1

使用的工作寄存器 0 1 2 3

地址 00-07 08-0F 10-17 18-1F

写程序的时候就是通过定义程序状态字来选择使用不同的寄存器组。也可以直接对RS1和RS0赋值。

(最后一问同题7)
