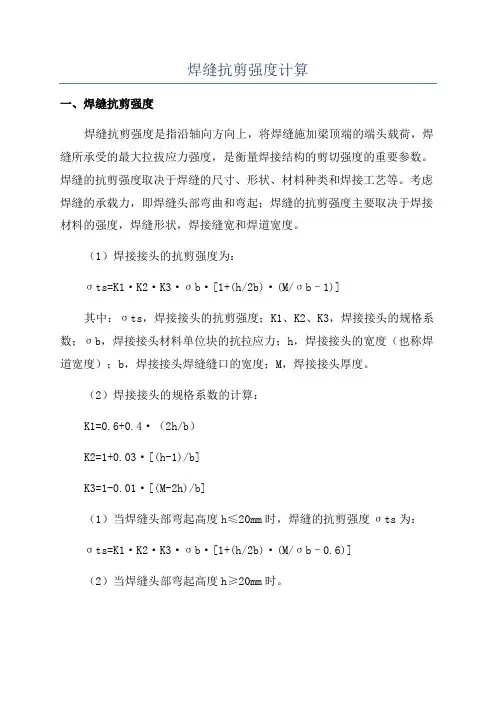

一、焊缝抗剪强度
焊缝抗剪强度是指沿轴向方向上，将焊缝施加梁顶端的端头载荷，焊缝所承受的最大拉拔应力强度，是衡量焊接结构的剪切强度的重要参数。
焊缝的抗剪强度取决于焊缝的尺寸、形状、材料种类和焊接工艺等。
考虑焊缝的承载力，即焊缝头部弯曲和弯起；焊缝的抗剪强度主要取决于焊接材料的强度，焊缝形状，焊接缝宽和焊道宽度。
（1）焊接接头的抗剪强度为：
σts=K1·K2·K3·σb·[1+(h/2b)·(M/σb–1)]
其中：σts，焊接接头的抗剪强度；K1、K2、K3，焊接接头的规格系数；σb，焊接接头材料单位块的抗拉应力；h，焊接接头的宽度（也称焊道宽度）；b，焊接接头焊缝缝口的宽度；M，焊接接头厚度。
（2）焊接接头的规格系数的计算：
K1=0.6+0.4·（2h/b）
K2=1+0.03·[(h-1)/b]
K3=1-0.01·[(M-2h)/b]
（1）当焊缝头部弯起高度h≤20mm时，焊缝的抗剪强度σts为：σts=K1·K2·K3·σb·[1+(h/2b)·(M/σb–0.6)]
（2）当焊缝头部弯起高度h≥20mm时。
焊缝的验算

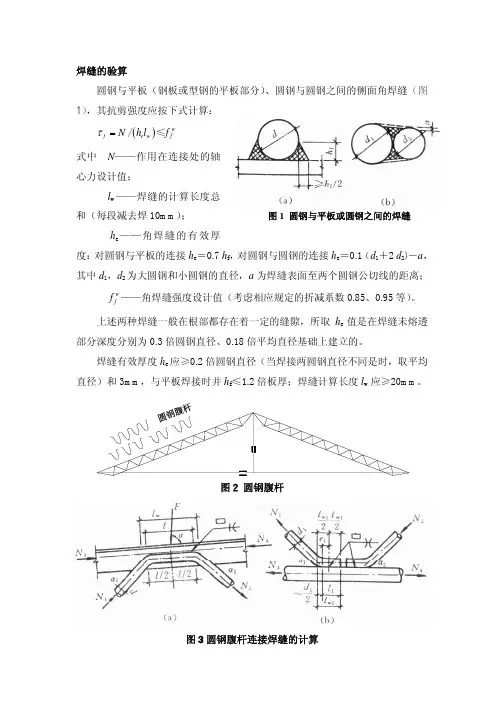

图1 圆钢与平板或圆钢之间的焊缝焊缝的验算圆钢与平板（钢板或型钢的平板部分）、圆钢与圆钢之间的侧面角焊缝（图1），其抗剪强度应按下式计算：()/w f e w f N h l f τ=≤式中 N ——作用在连接处的轴心力设计值；l w ——焊缝的计算长度总和（每段减去焊10mm ）；h e ——角焊缝的有效厚度：对圆钢与平板的连接h e ＝0.7 h f ，对圆钢与圆钢的连接h e ＝0.1（d 1＋2 d 2)－a ，其中d 1，d 2为大圆钢和小圆钢的直径，a 为焊缝表面至两个圆钢公切线的距离； w f f ——角焊缝强度设计值（考虑相应规定的折减系数0.85、0.95等）。
上述两种焊缝一般在根部都存在着一定的缝隙，所取h e 值是在焊缝未熔透部分深度分别为0.3倍圆钢直径、0.18倍平均直径基础上建立的。
图3圆钢腹杆连接焊缝的计算轻型钢屋架中的圆钢腹杆通常做成连续弯折的蛇形、V 形或W 形（图2），与上、下弦杆交接处直接相焊(图3)。
一般采用双面周围角焊缝，计算时则通常简化为只考虑侧面角焊缝但不再减去焊口10mm （图3a 、b ）。
计算焊缝强度时应考虑顺焊缝长度方向的内力N 、垂直于焊缝长度方向的内力V 和偏心弯矩M ，验算其合成应力是否满足设计要求：w f f f τ= 由于轻型钢屋架只用于承受静力荷载或间接动力荷载，故取2 1.5( 1.22)f f ββ==。
上述计算时焊缝内力N 、V 按实际情况计算，M 一般取各腹杆内力对焊缝形心点的偏心力矩。
例如对图3a 的情况为：()11224311221122cos cos cos sin sin sin sin sin /2N N N N N N F V N N V F M N N l αααααααα =+=−+ =−= =+ 或 或对图3b 左侧情况为：()111111111cos sin sin /2w N N V N M Ve N l l ααα = = ==−。
抗剪强度验算公式

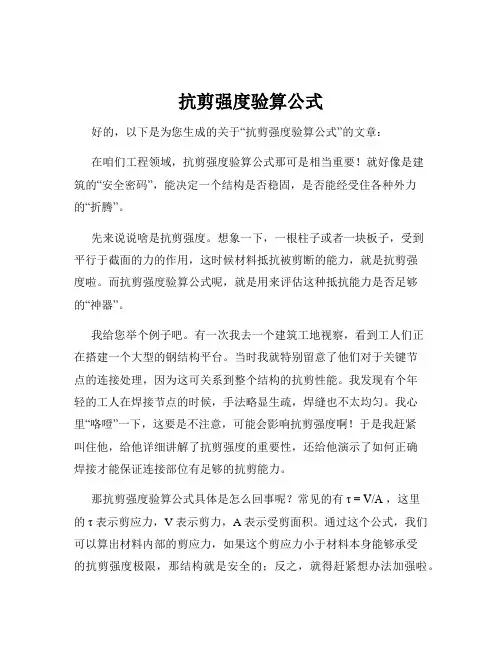

抗剪强度验算公式好的，以下是为您生成的关于“抗剪强度验算公式”的文章：在咱们工程领域，抗剪强度验算公式那可是相当重要！就好像是建筑的“安全密码”，能决定一个结构是否稳固，是否能经受住各种外力的“折腾”。
