2.1 三相异步电动机点动控制电路安装与调试
机床电气系统安装与调试三相异步电动机的单向运行控制电路安装与调试
2.2.2 三项异步电动机单向运行控制线路的故障排除
三相异步电动机单向运行控制线路在运行过程中，会发生各种各 样的故障，除机械方面的原因，更多的是电气控制方面的原因。 作为电气工作人员，首先应能熟练排除电气方面的故障，以保证 机床设备的正常运行。
1. 排除故障的基本步骤及方法
1）熟悉电气控制线路的工作原理和控制线路的动作要求顺序。

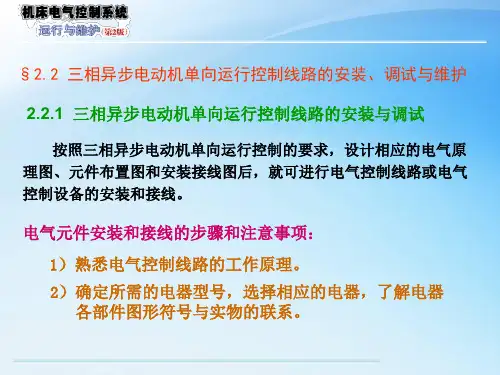

§2.2 三相异步电动机单向运行控制线路的安装、调试与维护
2.2.1 三相异步电动机单向运行控制线路的安装与调试
按照三相异步电动机单向运行控制的要求，设计相应的电气原 理图、元件布置图和安装接线图后，就可进行电气控制线路或电气 控制设备的安装和接线。
电气元件安装和接线的步骤和注意事项： 1）熟悉电气控制线路的工作原理。 2）确定所需的电器型号，选择相应的电器，了解电器 各部件图形符号与实物的联系。
3）检查方法
依次移动表笔，需要时，不断按按钮，以判断短路处。
4）检查过程：
① 将黑表笔移到1处，若电阻为很大或无穷大，表明熔断器断 开，检查熔丝是否断或接触是否良好。若电阻为零，表明熔断 器是导通、好的；
② 将黑表笔移动到FR的1处，若电阻为很大或无穷大，表明1号导 线断开，若电阻为零，表明1号导线是好的；
2）通过试车观察故障现象。
3）用逻辑分析法判断产生故障的部位及原因，并分析记录。 4）用测量法确定故障点，并记录查找过程。
不通电检查——电阻法；通电检查——电压法或校灯法。
5）排除故障。 试验运行控制线路直至正常为止。
2. 故障点检查基本方法 （1）电阻法
电路不通电，用万用表欧姆挡或校线挡。
通过线圈电阻是否能被测或电器触点及导线 是否导通，来判断控制电路是否通，即电器触点 线圈或导线是否完好。
任务1安装和调试三相异步电动机连续与点动混合控制线路
任务1 安装和调试三相异步电动机连续与点动混合控制线路
任务2 安装和调试三相异步电动机正反转控制线路
任务3 安装和调试工作台自动往返控制线路 任务4 安装和调试两台电动机顺序起动顺序停转控制线路 任务6 安装和调试Y-Δ降压起动控制线路
任务5 安装和调试电动机定子绕组串接电阻降压起动控制线路
（1）检查主电路 1）取下FU2熔体，装好FU1熔体，断开控制电路。 2）用万用表分别测量开关QF下端子U11~V11、 U11~W11、V11~W11之间的电阻，应均为开 路（R→∞）。若某次测量结果为短路（R→0）， 这说明所测量两相之间的接线有短路现象，应仔 细检查，排除故障。 3）按下接触器KM的动触点，检查辅助常开触点 应闭合，辅助常闭触点应断开，测量接触器线圈 电阻。接触器完好时，按下接触器KM的动触点。
11
问题探究
电动机连续与点动混合控制电路是电动机控制电路中最常见的基本控 制电路。所谓点动，就是按下按钮时，电动机得电运转；松开按钮时， 电动机失电停转。点动与连续运行的主要区别是接触器是否能实现自 锁。 工作原理：先合上电源开关QF，然后进行连续控制和点动控制： （1）连续控制 起动：按下SB2起动按钮，KA吸合并自锁，KM线圈得电，其主触点 闭合，电动机起动运转。这里自锁，是指与SB2并接的KA的辅助常开 触点闭合，使得松开按钮SB2时，KA的线圈仍能保持通电吸合状态。 停止：按下SB1停止按钮，KA、KM线圈失电，KM主触点分断，电 动机失电停转。 （2）点动控制 起动：按下SB3点动按钮，KM线圈得电吸合，其主触点闭合，电动 机得电起动运转。 停止：松开点动按钮SB3，KM线圈失电，KM主触点分断，电动机失 电停转。
21
三相异步电动机控制线路安装调试及故障分析
三相异步电动机控制线路安装调试及故障分析摘要：三相异步电动机是现代化社会工业企业的主要动力源，在人类生活与社会生产中有着重要的作用与价值。
在人们生活与生产中，三相异步电动机控制线路一旦发生故障，不仅会对人们生产、生活造成严重的影响，而且还会对人们的人身安全造成严重的影响。
本文主要对三相异步电动机控制线路安装高度及故障进行了深入的分析，并提出了相关的解决措施，希望能为相关工作人士提供借鉴。
关键词：三相异步电动机；控制线路；安装调试；故障分析三相异步电动机具有维护便捷、使用方便、坚固耐用、经济实惠、结构简单等特点，得到了我国各行业领域的广泛应用。
三相异步电动机基本原理是由于磁场在旋转过程中，磁场所出现的运动操作以及闭合导体所出现的运动操作，鼠笼式导体切割磁力线，从而在三相异步电动机内部所产生的感应电流以及感应电动势。
异步电动机在生产中有着重要的角色，承担着人们生活与工作的顺利开展，在使用过程中，一旦发生故障问题，轻者会造成一定的经济损失，严重者甚至会造成安全事故。
因此，应加强对三相异步电动机的安装调试与故障诊断，从而提高电动机的安全性与稳定性，降低电动机的事故率，下文笔者着重分析了三相异步电机控制线路的几种故障产生的原因以及故障排除的方法，并对其安装调试进行了简要分析，从而保障设备的正常运行。
1三相异步电动机控制线路的安装调试1.1三相异步电动机控制线路的初装三相异步电动机控制线路安装主要分为两个环节，一个为初装环节，另一个为改进环节。
其中，三相异步电动机控制线路的初装环节与改进环节比较为简单，在初装过程中，首先应做好点动控制线的安装，其中不包含热继电器，与传统的三相异步电机控制线路安装原理与步骤相比，这种安装方式更具优势，能够有效的防止热继电器在安装过程中对实际线路安装造成影响或者干扰，从而使三相异步电动机控制线路的安装更加具有明确性。
在三相异步电动机控制线路安装过程中，点动控制是最为基础的，在安装之前应明确控制电路与主电路的从属概念，然后再安装主电路和控制线路。
三相异步电动机基本控制线路的安装与调试资料
三相异步电动机基本控制线路的安装与调试任务1-1 三相异步电动机的单向运行控制学习内容: 1、常用低压电器的基本结构、工作原理、图形符号和文字符号、主要技术参数及其应用；2、三相异步电动机的启/停、点动/长动控制。
学习目标: 1、知道：常用低压电器的工作原理、图形符号和文字符号；常用低压电器的用途。
2、能根据控制要求正确选择低压电器。
3、了解：常用低压电器的基本结构；主要技术参数。
4、掌握三相异步电动机的启/停、点动/长动控制电路的原理。
学习重点:工作原理、图形符号、文字符号、选择使用。
学习难点:工作原理、选择使用§1-1 机床电气控制中常用的低压电器目标任务： 1、了解低压电器的基本知识，熟悉常用的低压电器种类；2、熟悉常用的各种低压电器的结构及原理、符号、选用；3、熟练掌握常用低压电器的使用。
相关知识：1-1. 低压电器基本知识凡是对电能的生产、输送、分配和应用能起到切换、控制、调节、检测以及保护等作用的电工器械，均称为电器。
低压电器通常是指在交流1200V及以下、直流1500V及以下的电路中使用的电器。
机床电气控制线路中使用的电器多数属于低压电器。
一、低压电器的分类低压电器是指工作在交流电压1200V 、直流电压1500V 以下的各种电器。
生产机械上大多用低压电器。
低压电器种类繁多，按其结构、用途及所控制对象的不同，可以有不同的分类方式。
1 ．按用途和控制对象不同，可将低压电器分为配电电器和控制电器。
用于电能的输送和分配的电器称为低压配电电器，这类电器包括刀开关、转换开关、空气断路器和熔断器等。
用于各种控制电路和控制系统的电器称为控制电器，这类电器包括接触器、起动器和各种控制继电器等。
2 ．按操作方式不同，可将低压电器分为自动电器和手动电器。
通过电器本身参数变化或外来信号（如电、磁、光、热等）自动完成接通、分断、起动、反向和停止等动作的电器称为自动电器。
常用的自动电器有接触器、继电器等。
电气自动化技术《三相笼型异步电动机正转点动控制线路安装与调试-应用》
三相笼型异步电动机正转点动控制线路安装与调试【任务描述】〔1〕以典型车床的加工工件时，主轴电动机点动控制过程的实例，三相异步电动机单向运行的控制线路板制作。
【任务分析】〔1〕三相异步电动机单向点动控制的工作原理〔2〕了解点动和自锁的概念，并能在控制电路设计中应用〔3〕熟练掌握点动控制电路所用各器件的结构、选用原那么及图型文字符号。
【知识准备】1．三相笼型异步电动机正转点动控制线路的设计从任务1典型车床电动机的起动控制线路可以看出就用了五种低压电器，其中有断路器QF、熔断器FU、交流接触器KM、热继电器FR和按钮SB。
要完成线路的安装先由教师下达工程任务书，每个小组都要经过自主学习、讨论，制定具体的工作方案。
包括确定工程的目的、工程的原理分析、工程所需器材、工程实施内容及步骤、工程的本卷须知等，最终确定工程的目标和任务，根据低压电器的选用原那么根据负载大小合理的选择这五种低压电器，设计出线路原理图，由原理图设计出布置图、接线图后进行线路的安装调试。
2．低压电器的选用〔1〕低压断路器的选择1〕断路器类型的选择：应根据电路的额定电流及保护的要求来选用。
如一般应用场合选用塑壳式；短路电流很大的选用限流型；额定电流比拟大或有选择性保护要求的选框架式；控制和保护含半导体器件的直流电路选直流快速断路器等。
2〕断路器的额定工作电压应大于或等于线路或设备的额定工作电压。
对于配电线路来说应注意区别是电源端保护还是负载保护，按照电源端电压比负载端电压高出约5％左右来选择。
3〕断路器主电路额定工作电流大于或等于负载工作电流。
4〕断路器的过电流脱扣器的整定电流应大于或等于线路的最大负载电流。
5〕断路器的欠电压脱扣器的额定电压等于主电路额定电压。
6〕断路器的额定通断能力大于或等于电路的最大短路电流。
〔2〕低压断路器的使用中本卷须知1〕断路器应按规定垂直安装，其上、下导线端接点必须使用规定截面的导线或母线连接。
如果用铝排搭接，那么搭接端面最好用超声波搪锡或用铜丝刷刮擦后上一层锡，以保证端面接触良好。
任务1 安装和调试三相异步电动机点动控制线路-教案2
结束时间
实际时间
课堂小结：
通过本次课的学习，要求学生能阅读三相异步电动机点动控制电路图及其工作原理，能进行三相异步电动机点动控制线路安装接线，会使用电工工具进行三相异步电动机点动控制线路调试。
作业：画出三相异步电动机点动控制线路原理图、接线图，并分析原理。
学生自评得分，老师打分
请学生讲一讲今天接线的感受，并总结所学内容
教学难点：三相异步电动机点动控制电路的安装及调试及检修
授课方法：引导法、讲授法、演示法、练习法
教学参考及教具（含电教设备）：安装所需元器件
板书设计：
任务实施
一、原理图
1、训练要求：
三相异步电动机点动控制线路的安装与检修
2、仪表、工具、耗材和器材准备
3、元器件规格、质量检查
4、绘制元件布置图和接线图
5、布线
6、自检
7、通电试车
8、故障检修
注：要求以一块黑板的版面来进行板书设计
教学过程
学生活动
学时分配
复习：
1、简要叙述点动控制电路的工作原理？
2、如何绘制接线图？
任务引入
前面两节课我们学习了三相异步电动机点动控制电路的原理以及接法，仅仅知道原理对于我们技工院校的学生来说是远远不够的，那么我们就来完成三相异步电动机点动控制电路的安装、调试及检修，让我们一起来解决在安装过程中可能出现的一些问题。
（1）根据仪表、工具、耗材和器材表，检查其各元器件、耗材与表中的型号与规格是否一致。
（2）检查各元器件的外观是否完整无损，附件、备件是否齐全。
（3）用仪表检查各元器件和电动机的有关技术数据是否符合要求。
学生回答老师的提问
学生检查仪表、工具、耗材和器材是否齐全，是否有质量问题
三相异步电动机基本控制电路安装与调试课件
三相异步电动 机基本控制电 路安装与调试
学习交流PPT
1
项目九 三相异步电动机基本 控制电路安装与调试
一、项目学习目标
1.现场展示实训室各种基本的三相异步电动机控制电路板，让学生观摩，并大 概了解项目概况。 2.引领学生学习常见的三相异步电动机基本控制电路的相关知识点。 3.引领学生完成三相异步电动机正转、正反转及Y一△降压启动控制电路的安装 与调试。 4.引领学生完成工作台自动往返控制电路和电动机两地顺序控制电路的安装与 调试。 5.学生自主分组训练项目：“三相异步电动机正转控制电路的安装与调试”、 “三相异步电动机正反转控制电路的安装与调试”、“三相异步电动机Y一△降 压启动控制电路的安装与调试”、“工作台自动往返控制电路的安装与调试”、 “三相异步电动机两地顺序控制电路的安装与调试”。 6.总结归纳三相异步电动机基本控制电路安装与调试的知识与技能，每人写出 项目报告。
学习交流PPT
15
项目九 三相异步电动机基本 控制电路安装与调试
图9-5 按钮连锁的电动机正反转控制电路
学习交流PPT
16
项目九 三相异步电动机基本 控制电路安装与调试
二、项目相关知识
2）电路的工作原理 （1）正转控制：①按下SB1；②SB1连锁常闭触头分断对KM2连锁，SB l常开触头闭合， KM1线圈得电；③KM1自锁触头白锁闭合，KM l主触头闭合；④电动机M启动连续正转。 （2）反转控制：①按下SB2；②SB2连锁常闭触点分断，KM1线圈失电，电动机M失电 停转，SB2常开触点闭合；③KM2线圈得电；④KM2自锁触点自锁闭合，KM1主触点闭 合；⑤电动机M启动连续反转。 停止时，按下停止按钮SB3；控制电路失电；KM2主触点分断；电动机M失电停转。 3）电路的优缺点 这种电路的优点是操作方便。缺点是容易产生电源两相短路故障。例如：当正转接触器 KM1发生主触点熔焊或被杂物卡住等故障时，即使KM1线圈失电，主触点也分断不开， 这时若直接按下反转按钮SB2，KM2得电动作，KM2的主触点闭合，必然造成电源两相 短路故障。所以采用此电路工作有一定安全隐患。在实际工作中，经常采用按钮、接触器 双重连锁的正反转控制电路。
2.1 三相异步电动机点动控制电路安装与调试
二、元器件的认识、安装与使用
（二）接触器
交流接触器的检测
按下交流接触器上的测试按钮（相当于线圈得电，常开动静触点闭合 ，常闭动静触点断开），用万用表Ω挡的黑红表笔分别接在主触点（或辅 助常开触点）的两端进行检测，若检测结果为零，则为正常（此两点为 常开触点），若检测结果为∞，说明所测量两触点间有断路现象，应仔细 检查找出断路点，排除故障。按下交流接触器上的黑色按钮，用万用表Ω 挡的黑红表笔分别接在辅助常闭触点间进行检测，若检测结果为∞，则为 正常（此两点为常闭触点），若检测结果为零，说明所测量触点间有短 路现象，应仔细检查找出短路点，排除故障，用万用表Ω挡的黑红表笔分 别接在辅助常开触点间进行检测，若检测结果为零，则为正常（此两点 为常开触点），若检测结果为∞，说明所测量触点间有断路现象，应仔细 检查找出断路点，排除故障。松开交流接触器上的测试按钮（相当于线 圈失电，常开动静触点恢复断开，常闭动静触点恢复闭合），用万用表 所测量的结果与上面描述的正好相反。
为便于识别各个按钮的作用，避免误操作，通常在按钮上做出不 同的标志或涂上不同的颜色，一般红色表示停止按钮，绿色或黑色表 示起动按钮。
控制按扭一般由按钮、复位弹簧、触点和外壳组成。 按钮的触点有常闭、常开和复合触点3种，复合触点包括一闭、一开触点 。按钮可做成单式（一个按钮）、复试（两个按钮）、三联式（三个按钮） 三种。为便于识别各个按钮的作用，避免误操作，通常在按钮上做出不同的 标志或涂上不同的颜色，一般红色表示停止按钮，绿色或黑色表示起动按钮 。
（二）接触器
CJ20-63型交流接触器结构、图形、文字符号
1垫毡 2触点弹簧 3灭弧罩 4触点压力弹簧片 5测试按钮 6静触点 7衔铁 8缓冲弹簧 9电磁线圈 10铁芯
任务三 安装与调试三相异步电动机点动连续混合正转控制电路电子教案
任务三安装与调试三相异步电动机点动连续混合正转控制电路教案
教案内容
教学实施过程
设计意图及课程思政
导入新课(10’)
（1）简述点动控制电路和自锁正转控制电路的工作原理。
（2）如果一台电动机既需要点动控制又需要自锁控制应该怎样设计电路？
讲授新课（50’）
一、识读电路图
如图1所示为点动连续混合正转电气原理图。
它是在具有过载保护的自锁正转控制线路的基础上，保持线路主电路不变，在控制电路起动按钮SB1的两端并接一个复合按钮SB3 来实现点动连续混合正转控制的，SB3的常闭触点与KM自锁触点串接。
图1 点动连续混合正转控制电路
二、线路工作原理
三、绘制线路图
结合点动连续混合正转控制线路主电路和控制电路的组成及原理，绘制接线图。
动手实践（120’）
四、安装线路
1.准备工具和仪表
螺钉旋具、尖嘴钳、剥线钳、斜口钳、电工刀、测电笔、万用表
2.选取元件
三相低压断路器1个、熔断器5个、接触器1个、热继电器1个、三联按钮1个、三相异步电动机1个、连接导线若干、套线管若干、接线端子若干、线槽若干
3.安装元件
根据元件布置图，将各电气元件固定在网孔板上，贴上醒目的文字标识，并在布线通道上安装线槽。
4.安装控制电路
根据接线图，使用黑色或蓝色塑料软铜线连接控制电路。
5.安装主电路
根据接线图，分别使用黄、绿、红三色塑料软铜线连接三相主电路。
6.安装按钮和电动机
动画引入微课强化
安全用电规
范。
三相异步电动机基本控制线路的安装与调试
三相异步电动机基本控制线路的安装与调试1、概述三相异步电动机又称为交流异步电动机，是电机中应用最为广泛的一种。
它的结构相对简单，而且可靠性高，使用寿命较长，动力性能稳定，维护保养难度低。
在实际生产线中，三相异步电动机常常用于驱动机器设备、输送带、各种机床和冷气机组等场景。
而基本控制线路则是三相异步电动机控制的核心所在，本文将对三相异步电动机基本控制线路的安装与调试进行详细介绍。
2、安装前需要准备的工具和材料工具：•六角扳手•扳手•螺丝刀•绝缘刀•电笔•手电钻•石膏板钻头•钳子材料：•弯头和直角三通•电动机•屏蔽线缆•安装板•开关•电源线•连接线•螺丝和螺栓3、安装步骤3.1 安装板的安装首先需要准备好安装板，此处建议使用金属材料制成的安装板，如不得已使用塑料安装板，需保证稳固可靠。
确定安装板的位置，选择合适的位置将安装板固定。
此处需要注意安装板不能倾斜，如条件允许建议使用水平仪来检测安装板是否与地面平行。
3.2 电动机的安装安装前需要先检查电动机，确保电线够长，没有损坏并且正常工作。
将电动机放置到安装板上慢慢调整位置直到电动机与安装板上的孔对齐，安装螺钉将电动机固定在安装板上。
3.3 连接电源在连接电源线之前，需要注意电动机负载电流不能超过进线保护器的额定电流，否则会造成保护器的跳闸，造成机器停机。
将电源线插入电动机中，连接好电源线之后，应将电源合闸开启。
3.4 连接控制线路在连接控制线路前，首先需要关闭电源开关，并且将电源线拔掉，防止误触开关。
根据电动机的控制图，正确连接电动机的三个相线和接地线，连接好线之后拉紧电线，然后用绝缘胶带将电线缠绕，避免翻转和受损。
在安装控制电线时，需要仔细核对每个连接点的方向和颜色，当正确连接好每个端点后再通电启动电机。
3.5 启动机器将电源线插入电动机上，然后将电源合闸，向前推开机器的启动按钮。
机器应该开始运行，并保持顺畅、稳定的运转。
4、调试步骤4.1 加载电机在常规操作模式中，机器本身仅具有最小的电流流过式，这与机器运转所需的最佳电流完全不同。
项目二、点动控制教案
项目二三相异步电动机的点动控制电路的安装与调试【教学目标】1．知识目标：1）了解按钮、低压断路器、接触器的结构和功能。
2）掌握单向运转控制线路的原理。
2．能力目标：1）通过将点动控制线路的安装接线，掌握由原理图安装接线的技能2）通过实训能描述三相异步电动机点动控制电路的工作原理，并画出接线图3．情感目标：通过本课的学习，培养学生主动观察，勇于发现的创新精神，分析线路方法和习惯。
【教学重点】掌握按照原理图进行单向运转控制安装接线的技能【教学难点】电路故障排除【教学课时】2课时【教学过程】引入：点动控制电路演示（实物及多媒体演示）提出学习目标，项目要求一、按钮控制按钮简称为按钮，是最常用的主令电器。
按钮的结构示意图图形符号文字符号1按钮帽2复位弹簧3动触头4常闭触头5常开触头（ a）常开触头（b）常闭触头（c）复式触头按钮的颜色规定（1）停止和急停按钮：红色。
（2）起动按钮：绿色。
（3）点动按钮：黑色。
（4）起动/停止交替按钮：黑色、白色或灰色，不能是红色和绿色。
（5）复位按钮：蓝色，当兼有停止作用时，必须用红色。
二、交流接触器KM KM KM（a）（b）（c）电磁系统、触头系统、灭弧装置、辅助部件2、工作原理及电气符号实训步骤步骤一；识读控制原理图点动控制电路的动作过程和特点。
控制电路如图所示。
当合上电源开关QS时，电动机是不会起动运转的，因为这时接触器KM1线圈未能得电，它的触头处在断开状态，电动机M的定子绕组上没有电压。
若要使电动机M转动，只要按下按钮SB1，使接触器KM1通电，KM1在主电路中的主触头闭合，电动机即可起动，但当松开按钮SB1时，KM1线圈失电，而使其主触头分开，切断电动机M的电源，电动机即停止转动。
合上断路器QS。
启动：按下SB1→KM线圈通电→KM主触点闭合→电动机M启动运行。
停止：松开SB1→KM线圈断电→KM主触点断开→电动机M断电停运步骤二、元器件选择及检测1、选择1）外观检查2) 仪表检测步骤三、绘制接线图步骤四、按图布线1、要求过程要求工艺要求步骤五、线路检测1.接线检查。
2.项目二 安装与调试三相异步电动机基本控制电路
L1 L2
FU2 1 0 FR 2 SB2 3 SB1 4 KM 图2-4 电阻分段测量法 Ω KM Ω Ω
Ω
运用电阻分段测量法时，万用表在测量不同段的电阻时，应采用不同的电阻挡 量程，否则测量结果会不正确。
项目二
安装与调试三相异步电动机基本控制电路
任务一 技能训练
一
任务描述
二
实训设备及器材
三
实训步骤
项目二
安装与调试三相异步电动机基本控制电路
任务引入
快下班了，学校车工实习车间一切正常，机床维修电工小王好高兴。 突然，操作人员报告说一台机床坏了，按下启动按钮，主轴会旋转，可是 一松开按钮，主轴便停止旋转了。小王拿起工具，来到机床旁边。通过检 测，确认是三相笼型异步电动机自锁控制线路出了故障。小王很快找到了 故障点，修复故障点后，机床又转了起来。 你想知道小王是如何修复三相笼型异步电动机启停控制线路故障的吗？ 让我们一起来学习一学，做一做！
④若0号点与2、3、4号点间电压均为零，则说明1-2号点1间FR动断触
点或线路断开；若0号点与3、4号点间电压均为零，则说明2-3号点间SB2动 断触点或线路断开；若0号点与4号点间电压均为零，则说明1-4号点间SB1
动合触点或线路断开；若0号点与2、3、4号点间电压均为380V，则说明KM
线圈或线路断开。 运用电压分阶测量法测量时应两人配合进行，注意安全用电操作规程。
四
注意事项
五
操作测评
任务一 技能训练
一 任务描述
项目二
安装与调试三相异步电动机基本控制电路
1 学会绘制电气安装接线图，熟悉安装控制线路的步骤。 2 培养电气控制线路的安装、调试、故障分析与排除的操纵能力。
项目二三相异步电动机基本控制电路装接与调试电机电气控制技术课件
一、电气控制系统图中的图形符号和文字符号 二、电气原理图 三、电气元件布置图 四、电气安装接线图
一、 电气控制系统图中的图形符号和 文字符号
1．电气控制系统图 2．图形符号 3．文字符号
〔一〕电气控制系统图
根据机械运动形式对电气控制系统的要求，采 用国家统一规定的电气图形符号和文字符号， 按照电气设备和电器的工作顺序，详细表示电 路、设备或成套装置的全部根本组成和连接关 系的图形。
表达电气控制系统的组成、结构与工作原理。
电气控制系统图由图形符号、文字符号组成， 并按照GB/T 6988—1993~2002?电气制图?要求 来绘制电气控制系统图。
电气控制系统图一般有3种：电气原理图、电 器元件布置图及电气安装接线图。
〔二〕图形符号
图形符号表示一个电器设备的图形、标记或 字符。
〔一〕绕线转子电动机串电阻启动
❖ 绕线转子电动机串电阻启动控制将启动电 阻接成星形，串接于三相转子电路中。启 动前，启动电阻全部接入电路。启动过程 中，电流继电器根据电动机转子电流大小 的变化控制电阻的逐级切除 。
图6-26按电流原那么控制的绕线转子电动机串电阻启动线路
〔二〕绕线转子电动机串变阻器启动
图6-1电葫芦吊机电气控制线路原理图
电气原理图图面区域的划分 图幅分区时，在图的左边框处，竖边方向从上到下用英文 字母，横边方向从左到右顺序用阿拉伯数字分别编号。如下 图。
图幅分区
电气原理图符号位置的索引 在比较复杂的电气原理图中，在继电器、接触器线圈文字符 号的下方要标注其触点位置的索引；而在其触点的文字符号下 方要标注其线圈位置的索引。符号位置的索引用图号、页次和 图区编号的组合索引法表示。索引代号的组成如下：
三相异步电动机基本控制电路的安装调试步骤思路
三相异步电动机基本控制电路的安装调试步骤思路文章标题：三相异步电动机基本控制电路的安装调试步骤思路一、引言三相异步电动机作为工业生产中常用的电动机类型，其基本控制电路的安装调试至关重要。
本文将从安装调试步骤思路、基本控制电路组成和调试要点等方面进行探讨，帮助读者全面理解和掌握三相异步电动机基本控制电路的安装调试技术。
二、基本控制电路的安装调试步骤思路1. 确定基本控制电路的组成：首先要明确基本控制电路的组成，包括主回路和控制回路等部分。
主回路包括供电电路、功率电路和控制电路等；控制回路包括启动、制动、转速控制等。
2. 安装主回路部分：根据电机的额定功率和电压等参数，合理布置供电电路和功率电路，确保安全可靠。
进行主回路的连线接地，注意接线端子的选择和固定。
3. 安装控制回路部分：根据需求安装启动、制动、转速控制等部分，保证控制信号的准确传递和执行。
4. 调试整体回路：安装完成后，进行整体的调试，保证各部分协调工作，逐步排除可能存在的故障，确保整套控制电路的正常工作。
5. 安全检测和保护装置：最后进行安全检测和保护装置的设定，确保电机在运行中出现异常时能够及时保护。
三、基本控制电路组成和调试要点1. 主回路组成：主回路主要包括供电电路和功率电路，供电电路负责将电源导向电机，功率电路负责实现电机的正反转和启动制动等功能。
2. 控制回路组成：控制回路包括启动、制动、转速控制等部分，通过各种传感器和执行器来实现对电机的控制。
3. 调试要点：在调试过程中，要注意各部分回路之间的连线接地，确保接线端子紧固可靠，避免接触不良或短路等问题。
四、个人观点与理解对于三相异步电动机基本控制电路的安装调试，我认为重要的是在安装前要充分了解电机的技术要求和相关标准，确保安装调试的实施符合要求。
另外，在整套控制电路的调试过程中，要耐心细致地进行检查和排查，保证整体电路的正常工作。
合理设置保护装置，确保电机在运行中的安全可靠性。
020121m01-三相异步电动机点动与长动的控制线路的安装与调试.
职业教育机电一体化专业教学资源库
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试 (3)安装步骤
a.识读电气控制线路图； b.配齐电器元件； c.根据电器元件选配安装工具； D 在控制板上固定电器元器件； e.根据接线图布线； f.检查主电路接线是否正确； g.安装电动机； h.通电试车。
线路动作原理
合上刀开关QS 起动：SB2± ——KM自+ ——M + （起动） 停止： SB1± ——KM -——M -（停止） 其中， ± 表示先按下，后松开；KM自+表示“自锁 ”。
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试 长动控制的工作过程
长动控制线路
任务二 三相异步电动机点动与长动的控制 线路的安装与调试 线路动作原理
合上刀开关QS后，因没有按下点动按钮SB，接触器KM线圈没 有得电，KM的主触点断开，电动机M不得电，所以不会起动。 按下点动按钮SB后，控制回路中接触器KM线圈得电，其主回 路中的动合触点闭合，电动机得电起动运行。
松开按钮SB，按钮在复位弹簧作用下自动复位，断开控制电 路KM线圈，主电路中KM触点恢复原来断开状态，电动机断电 直至停止转动。 即：起动过程：SB+ ——KM+ ——M+（起动） 停止过程：SB- ——KM- ——M-（停止）
a.三相异步电动机，数量：1个。 b.低压断路器，数量： 1个。 c.熔断器，数量：4个。 d.交流接触器，数量：1个。 e.热继电器，数量：1个。 f.控制按钮，数量：2个。 g.端子排，数量：1个。 h.控制板一块，导线若干，紧固体和编码套管若干。 i.测电笔、螺丝刀、尖嘴钳、斜口钳、剥线钳、电工刀等。 j.兆欧表、钳形电流表，万用表，数量：各1个。
项目二-任务一-1.三相异步电动机点动控制线路的安装与调试
三相异步电动机点动控制线路的安机点动控制线路的安装与调试
（2）检查辅助电路
拆下电动机接线，插好FU2的瓷盖 万用表笔接刀开关下端子L11、L31(辅助电路）处，应测得 断路 按下按钮SB,应测得接触器KM线圈的电阻值，如所测得的结 果不正常，移动一支表笔，逐步逐段检查，即可查出短路或 断路点，并予以排除
三相异步电动机点动控制线路的安装与调试
三相异步电动机点动控制线路的安装与调试
二、原理图绘制成安装接线图的原则 1.接线图的绘制原则
电气接线图中各个电器元件的图形符号和文字符号必须与原理 图完全一致，并且符合国家标准。同一电器元件的各部件都要 画在一起，并用虚线框表示。 导线编号表示。接线图上的编号与电气原理图一致。 各电器元件上凡需要接线的部件和接线柱都要画出，并要标注 与原理图一样的编号。 安装板内外的电器元件之间的连线，必须通过端子排进行连接。 接线图的导线可用连续线或中断线来表示，也可用束线来表示。
项目二三相异步电动机单向运行控制线路的安装与调试 任务三相异步电动机电动控制线路的安装与调试
三相异步电动机点动控制线路的安装与调试
三相异步电动机点动控制线路的安装与调试
1
三相异步电动机点动控制线路的电路图与工作原理
2
原理图绘制成安装接线图的原则
3
三相异步电动机点动控制线路的安装与调试
三相异步电动机点动控制线路的安装与调试
4.通电试车
合上电源开关QS，按下按钮SB ，观察接触器是否吸 合，电动机是否运转。在观察中，若遇异常现象，应立即停 车，检查故障。常见的故障一般分为主电路故障和控制电路 故障两类。若接触器吸合，此时电动机不转，则故障可能出 现在主电路中；若接触器不吸合，则故障可能出现在控制电 路中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
斜口钳
剥线钳
电工刀
万用表
二、元器件的认识、安装与使用
（一）按钮
控制按扭简称按钮，是手动按压式开关，多应用于 低压、小电流的弱电控制电路，是主令电器。
按钮主要用于远距离手动控制电磁式电器，如继电器、 接触器等，还可用于转换各种信号电路和电气连锁电路。
分类： 按钮按保护形式分为开启式、保护式、防水式、防腐式、
【学习重点】
1.按钮、交流接触器、热继电器的文字和图 形符号、使用及故障检测方法 ； 2.低压电器常见故障检测方法； 3.三相异步电动机单向旋转点动控制电路安 装、调试及一般故障排除。
【学习内容】
一、常用电工仪器仪表及电工工具的使用 二、元器件的认识、安装与使用（按钮、交流
接触器、热继电器的认识、安装与使用） 三、电气控制系统图绘图原则 四、 电路装接 （任务1三相异步电动机单向旋转点动控制电
二、元器件的认识、安装与使用
（三）热继电器
热继电器外形
（a）
（b）
（a）J R36-63热继电器 （c）JR20-10L热继电器
（c）
（d）
（b）3UA5040-1C热继电器 （d）电子式热继电器
二、元器件的认识、安装与使用
（三）热继电器
热继电器结构及符号
二、元器件的认识、安装与使用
（三）热继电器
机床电气线路安装与维修
项目二
三相异步电动机点动与连续控制电路安装与调试
任务1 三相异步电动机点动控制电路安装与调试
【学习目标】
一、知识目标 1．了解按钮、交流接触器、热继电器的结构，理解它们的工作 原理； 2. 理解三相异步电动机单向旋转点动与长动控制电路工作原理； 3. 掌握自锁、欠电压保护、失电压保护、过载保护、短路保护的 概念。 二、能力目标 1．能够识别、选择、安装、使用按钮、交流接触器、热继电器； 2. 具备低压电器常见故障检测能力； 3．三相异步电动机单向旋转点动与长动控制电路安装与调试； 4．电路一般故障排除。 三、素质目标 1. 培养学生获取新知识、新技能的自主学习能力； 2. 加强安全生产和环保意识。
二、元器件的认识、安装与使用
（一）按钮
结构及符号
按钮工作原理：按下按钮时，先分断常闭触点，然后再接 通常开触点；按钮释放后，在复位弹簧的作用下，常开触点 先分断，常闭触点后闭合。
二、元器件的认识、安装与使用
（一）按钮
按钮的检测
用万用表Ω挡的黑红表笔分别接在触点的两端进 行检测，当接在动合触点两端时，按下按钮帽，若 检测结果为零，则为正常，若检测结果为∞，说明 所测量两触点间有断路现象，应仔细检查找出断路 点，排除故障。若接在动断触点两端，按下按钮帽 ，若检测结果为∞，则为正常，若检测结果为零， 说明所测量触点间有短路现象，应仔细检查找出短 路点，排除故障。
为便于识别各个按钮的作用，避免误操作，通常在按钮上做出不 同的标志或涂上不同的颜色，一般红色表示停止按钮，绿色或黑色表 示起动按钮。
控制按扭一般由按钮、复位弹簧、触点和外壳组成。 按钮的触点有常闭、常开和复合触点3种，复合触点包括一闭、一开触点 。按钮可做成单式（一个按钮）、复试（两个按钮）、三联式（三个按钮） 三种。为便于识别各个按钮的作用，避免误操作，通常在按钮上做出不同的 标志或涂上不同的颜色，一般红色表示停止按钮，绿色或黑色表示起动按钮 。
路安装与调试 ）
复习提问
请根据实物说出下面的元件分别是哪种低压电器？ 这些低压电器分别起什么作用？
一、常用电工仪器仪表及电工工具的使用
教师继续示范电工工具及电工仪器仪表的使用及技巧，并强调使 用注意事项，要求学生熟练使用常用电工工具及电工仪器仪表。
数字式试电笔 旋具（一字螺丝刀、十字螺丝刀）
尖嘴钳
二、元器件的认识、安装与使用
（二）接触器
交流接触器是一种低压自动切换、并具有控制与保护作用 的电磁式电器，是以电磁力代替人工动作的开关设备。
(a)CJ20系列交流接触器 （c）CJX系列交流接触器
(b) GSC1（CJX4-d）四极交流接触器 (d) CKJ5系列真空交流接触器
二、元器件的认识、安装与使用
（二）接触器
CJ20-63型交流接触器结构、图形、文字符号
1垫毡 2触点弹簧 3灭弧罩 4触点压力弹簧片 5测试按钮 6静触点 7衔铁 8缓冲弹簧 9电磁线圈 10铁芯
二、元器件的认识、安装与使用
（二）接触器
交流接触器线圈通电后，动合触点闭合，动断触点断开， 线圈断电后，动合触点断开，动断触点闭合。
热继电器工作原理
1、2 主双金属片 3、4 电阻丝 5 导板 6 温度补偿双金属片 7 推杆 8 动触点 9 静触点 10 螺钉 11 复位按钮 12 调节凸轮 13 弹簧
热元件由主双金属片1、2及围绕其 外面的电阻丝3、4组成。双金属片 是由两种热膨胀系数不同的金属用 机械辗压而成。热元件应串接于电 动机定子绕组电路中，当电动机正 常运行时，热元件产生的热量虽能 使双金属片产生弯曲变形，但还不 足以使继电器的触点动作。当电动 机过载时，工作电流增大，热元件 产生的热量也增多，温度升高，使 双金属片弯曲位移增大，并推动导 板5使继电器触点动作，从而切断电 动机控制电路，达到过载保护的目 的。
二、元器件的认识、安装与使用
（二）接触器
交流接触器的检测
按下交流接触器上的测试按钮（相当于线圈得电，常开动静触点闭合 ，常闭动静触点断开），用万用表Ω挡的黑红表笔分别接在主触点（或辅 助常开触点）的两端进行检测，若检测结果为零，则为正常（此两点为 常开触点），若检测结果为∞，说明所测量两触点间有断路现象，应仔细 检查找出断路点，排除故障。按下交流接触器上的黑色按钮，用万用表Ω 挡的黑红表笔分别接在辅助常闭触点间进行检测，若检测结果为∞，则为 正常（此两点为常闭触点），若检测结果为零，说明所测量触点间有短 路现象，应仔细检查找出短路点，排除故障，用万用表Ω挡的黑红表笔分 别接在辅助常开触点间进行检测，若检测结果为零，则为正常（此两点 为常开触点），若检测结果为∞，说明所测量触点间有断路现象，应仔细 检查找出断路点，排除故障。松开交流接触器上的测试按钮（相当于线 圈失电，常开动静触点恢复断开，常闭动静触点恢复闭合），用万用表 所测量的结果与上面描述的正好相反。
防爆式等；按结构分为嵌压式、紧急式、钥匙式、带信号 灯式、带灯紧急式等。
常用系列有LA一18、LA一19、LA一20等系列。除单支外， 常见几支组合在一起的组合开关，应用更为方便。
二、元器件的认识、安装与使用
（一）按钮
按钮外形
（a）ZXF系列防爆防腐按钮 （b）LA蘑菇头控制按钮 （c）LA4系列按钮 （d）LA5821系列防爆防腐按钮
