汇编语言程序的设计实验篇(emu8086)

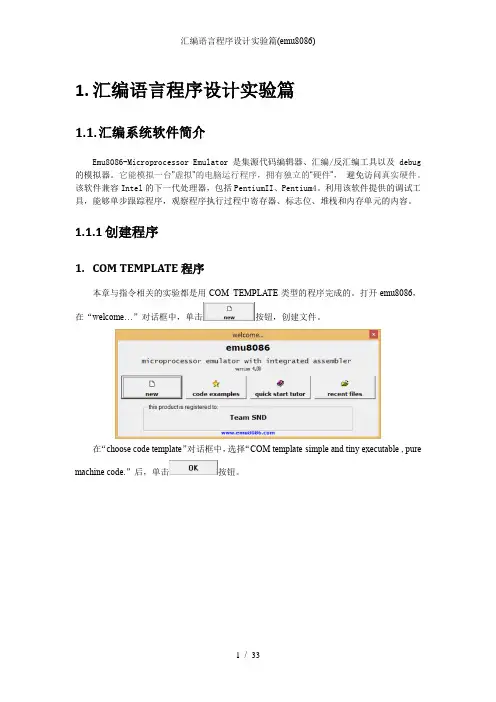

1.汇编语言程序设计实验篇1.1.汇编系统软件简介Emu8086-Microprocessor Emulator是集源代码编辑器、汇编/反汇编工具以及debug的模拟器。

它能模拟一台"虚拟"的电脑运行程序，拥有独立的“硬件”，避免访问真实硬件。

该软件兼容Intel的下一代处理器，包括PentiumII、Pentium4。

利用该软件提供的调试工具，能够单步跟踪程序，观察程序执行过程中寄存器、标志位、堆栈和存单元的容。

1.1.1创建程序 TEMPLATE程序本章与指令相关的实验都是用COM TEMPLATE类型的程序完成的。

打开emu8086，在“welcome…”对话框中，单击按钮，创建文件。

在“choose code template”对话框中，选择“COM template-simple and tiny executable file format, pure machine code.”后，单击按钮。

在如所示的编辑界面中，在“;add your code here”部分输入相应的指令，第一条指令默认的偏移地址为100h。

输入全部指令后，单击按钮，保存相应的程序段。

2.EXE TEMPLATE程序本章与DOS功能调用和汇编源程序相关的实验都是用EXE TEMPLATE程序完成的。

打开emu8086，在“welcome…”对话框中，单击按钮，创建文件。

在“choose code template”对话框中，选择“EXE template-advanced executable file.header: relocation, checksum.”后，单击按钮。

在如图所示的编辑界面中，已经可以给出了源程序的框架，包含数据段、堆栈段和代码段的定义以及必要的功能调用等，在“add your data here”和“;add your code here”部分可以分别输入相应的变量定义和指令。

输入全部指令后，单击按钮，保存相应的程序。

1.1.2执行程序在编辑界面中，如图所示，单击按钮，自动完成源程序的编译和。

在“emulator”对话框中（），左边部分列出了寄存器的当前值，右边部分是已经输入的程序段，中间部分是右边每条指令的物理地址和对应的机器代码，中间的文本框中列出了当前指令的CS和IP。

单击按钮，可以单步执行一条指令；单击按钮，可以一次执行完所有程序；单击按钮，可以重新回到第一条指令的位置处；单击按钮，可以重新加载另一个程序。

修改“emulator”对话框中文本框的容，也可以观察其它段的容，在图所示界面中，DS=0700H，若要察看该数据段中偏移地址为6000H位置处的存单元容，可以在文本框中输入0700:6000，显示结果如图所示，中间部分依次列出从该地址开始的所有字节的容。

在“emulator”对话框的底部，单击按钮，可以观察栈的容；单击按钮，可以观察标志寄存器中标志位的容。

在“emulator”对话框中，选择“view”菜单中的“memory”菜单项，也可以观察存的情况。

在“Random Access Memory”对话框中，可以修改文本框中的值可以确定所要观察的地址，该值由段基地址：段偏移地址构成，如图所示，当前要观察的存地址为（6000:0010）。

在显示结果中，左边是逻辑地址，中间是从该地址的开始连续16个字节的容，右边是每个字节对应的字符。

在该对话框中，也可以直接修改存储器单元的值，如图所示，从60010H开始的连续4个字节的容已经被修改为12H，34H，56H和78H。

1.2基础实验1.2.1数据传送指令1.实验目的1）熟悉8086指令系统的数据传送指令及8086的寻址方式。

2）利用emu8086调试工具调试汇编程序。

2.实验设备微型计算机、emu80863.实验原理通用数据传送指令包括：1）通用数据传送指令，如MOV,PUSH,POP,XCHG,CBW,CWD；2）目标地址传送指令，如LDS,LES；3）标志传送指令，如LAHF,SAHF,PUSHF,POPF；4）输入输出指令，如IN,OUT,LEA 寻址方式包括：1）立即寻址；2）直接寻址；3）寄存器寻址；4）寄存器间接寻值；5）寄存器相对寻址；6）基址-变址寻址；7）基址—变址—相对寻址；8）隐含寻址4.实验容（1）创建COM TEMPLATE程序，输入以下程序段，观察程序的执行情况，程序段如下：MOV BL，08H ;BX=?MOV CL，BL ;CL=?MOV AX，03FFH ;AX=?MOV BX，AX ;BX=?MOV DS:[6000H]，BX ;DS:[6000H]=?（提示：在emulator对话框中间的文本框中输入段基地址：段偏移地址，可以观察其它逻辑段相应存储单元的容）（2）创建COM TEMPLATE程序，用以下程序段将一组数据压入PUSH堆栈区，然后通过三种不同方式出栈。

观察栈的变化情况（提示：在emulator对话框中，单击按钮可以察看栈中容）以及出栈后数据的变化情况，并把结果填入表1-1中。

程序段如下：MOV AX，0102HMOV BX，0304HMOV CX，0506HMOV DX，0708HPUSH AXPUSH BXPUSH CXPUSH DX第—种出栈方式的指令序列：POP DXPOP CXPOP BXPOP AX第二种出栈方式的指令序列（注：替换掉第—种出栈方式的指令序列）：POP AXPOP BXPOP CXPOP DX第三种出栈方式的指令序列（注：替换掉第二种出栈方式的指令序列）：POP CXPOP DXPOP AXPOP BX寄存器的值第一种出栈方式第二种出栈方式第三种出栈方式（AX）=（3值（提示：在“emulator”对话框中，可以直接修改寄存器的值；选择“view”菜单中的“memory”菜单项可以设置存单元的值），其中BX＝0010H，SI＝0001H，[60010H]＝12H，[60011H]＝34H，[60012H]＝56H，[60013H]＝78H，[60120H]＝0ABH，[60121H]＝0CDH，[60122H]＝0EFH，观察指令执行后AX中的容。

1）MOV AX，1200H2）MOV AX，BX3）MOV AX，[0120H]4）MOV AX，[BX]5）MOV AX，0110H[BX]6）MOV AX，[BX][SI]7）MOV AX，0110H[BX][SI]（4）创建COM TEMPLATE程序，试分别用8086的直接寻址、寄存器间接寻址、变址寻址、寄存器相对寻址传送指令编写程序段，将DS:6000H字节存储单元中的容传送到DS:6020H单元中。

（5）设AX=1111H，BX=2222H，[DS:6010H]=3333H。

试编写COM TEMPLATE程序，将AX的容与BX的容交换，然后再将BX的容与DS:6010H单元的容进行交换。

（6）若[DS:6000H]=0EEFFH，[ES:7000H]=0CCDDH，请编写COM TEMPLATE程序，将两个存储单元的容交换。

5.实验习题指出下列指令的错误并加以改正，并在emu8086中验证。

1）MOV [BX]，[SI]2）MOV AH，BX3）MOV AX，[SI][DI]4）MOV BYTE PTR[BX]，2000H5）MOV CS，AX6）MOV DS，2000H6.实验报告要求1）整理源程序段和运行结果。

2）给出几种在emu8086中察看存单元的方法。

1.2.2算术逻辑运算指令1.实验目的1）熟悉算术逻辑运算指令的功能。

2）了解标志寄存器中各标志位的意义以及指令执行对它的影响。

2.实验设备微型计算机、emu80863.实验原理算术运算指令包括：1）加法指令，如ADD,ADC,INC；2）减法指令，如SUB,SBB,DEC,NEG,CMP；3）乘法指令，如MUL,IMUL；4）除法指令，如DIV,IDIV。

逻辑运算指令包括：AND,OR,NOT,XOR,TEST4.实验容（1）创建COM TEMPLATE程序，输入以下程序段，单步执行并记录标志位的变化情况（提示：在emulator对话框中，单击按钮察看标志寄存器的值）。

程序段及结果表格如表1-2。

CF ZF SF OF PF AF标志位程序程序段1 0 0 0 0 0 0 MOV AX, 1018HMOV SI, 230AHADD AX, SIADD AL, 30HMOV BX, 3FFHADD AX，BXMOV [20H], 1000HADD [20H], AXPUSH AXPOP BX程序段2 0 0 0 0 0 0 MOV AX, 0A0AHADD AX, 0FFFFHMOV CX, 0FF00HADC AX, CXSUB AX, AXINC AXOR CX, 0FFHAND CX, 0F0FHMOV [10H], CX程序段3 0 0 0 0 0 0（2、04H、30H)，计算存单元中这三个数的和，并将和放在0013H单元中，再求出这三个数的乘积，并将乘积存入0014单元中，写出完成此功能的COM TEMPLATE程序。

（3）创建COM TEMPLATE程序，写出完成下述功能的程序段，并指出程序运行后AX ＝?1）将15H传送到AL；2）再将AL的容乘以2；3）将15H传送到BL；4）把AL的容乘以BL的容。

（4）创建以下两个程序段的COM TEMPLATE程序并上机验证。

1）给数据段中从偏移地址1000H开始的12个字存储单元的容赋值，请将第4条比较指令填写完整（划线处）。

MOV SI，1000HNEXT: MOV WORD PTR[SI]，1ADD SI，2CMP SI，JNE NEXT2）假定要按高地址到低地址的顺序进行清除操作（高地址从1016H开始），则上述程序段应如何修改？5.实验习题简要说明ADD、SUB、AND、OR指令对标志位的影响。

6.报告要求1）整理源程序段和运行结果，回答实验中的问题。

1.2.3移位指令1.实验目的1）熟悉移位指令的功能。

2）了解标志寄存器中各标志位的意义以及指令执行对它的影响。

2.实验设备微型计算机、emu80863.实验原理移位指令包括：1）非循环移位指令，如SAL,SAR,SHL,SHR；2）循环移位指令，如ROL,ROR,RCL,RCR4.实验容（1）创建COM TEMPLATE程序，输入以下程序段，单步执行并记录标志位的变化情况（提示：在emulator对话框中，单击按钮可以察看标志寄存器的值）。

程序段及结果表格如表1-3。

CF ZF SF OF PF AF标志位程序程序段0 0 0 0 0 0MOV AX, 0DEC AXADD AX, 3FFFHADD AX, AXNOT AXSUB AX, 3OR AX, 0FBFDHAND AX, 0AFCFHSHL AX，1RCL AX，1（2?1）传送数据2058H到[DS:1000H]单元中，数据12H到DS:1002H单元中；2）把DS:1000H单元中的数据传送到AX寄存器；3）把AX寄存器的容算术右移二位；4）再把AX寄存器的容除以DS:1002H字节单元中的数；5）最后把商存入字节单元DS:1003H中。
