一、M7130平面磨床电气控制系统设计1．设备概况介绍M7130平面磨床的主要结构机械加工中，当对零件表面的光洁度要求较高时，就需要用磨床进行加工，磨床是用砂轮的周边或端面对工件的表面进行机械加工的一种精密机床。
本机床用于各种特殊要求型面的磨削加工，机床有三台电动机拖动，及磨头电动机拖动砂轮高速旋转，采用JW11—4(0.6kw),单向连续工作。
油泵电动机拖动油泵向液压系统供油，采用JO2—14—4(0.8kw) 单向连续工作。
加工时，工件置于电磁吸盘（36V/1.2A）上，加工完毕退磁取下工件。
M7130型平面磨床主要由床身、工作台、电磁吸盘、砂轮架、滑座、立柱等部分组成。
在床身上装有液压传动装置，以便工作台在床身导轨上通过压力油推动活塞作往复直线运动，实现水平方向进给运动。
工作台面上有T形槽，用以安装电磁吸盘或直接安装大型工件。
床身上固定有立柱，滑座安装在立柱的垂直导轨上，实现垂直方向进给。
在滑座的水平导轨上安装砂轮架，砂轮架由装入式电动机直接拖动，通过滑座内部的液压传动机构实现横向进给。
平面磨床砂轮的旋转运动为主运动，工作台完成一次往复运动时，砂轮架作一次间断性的横向进给，直至完成整个平面的磨削，然后砂轮架连同滑座沿垂直导轨作间断性的垂直进给，直至达到工件加工尺寸。
平面磨床的辅助运动，如砂轮架在滑座的水平导轨上作快速横向移动，滑座在立柱的垂直导轨上作快速垂直移动，以及工作台往复运动速度的调整等。
2．控制系统设计要求1）平面磨床是一种精密加工机床，为了保证其加工精度要求，机床运行时要求平稳。
工作台往复运动在换向时要求惯性要小，无冲击力，因此，工作台的往复运动采用液压传动。
由电动机拖动液压泵，供应压力油，通过液压传动装置实现工作台的纵向进给运动，并通过工作台上的撞块操纵床身上的液压换向阀（开关），改变压力油的流向，实现工作台的换向和自动往复运动。
2）为了简化磨床的机械传动机构，采用多电动机单独拖动。
电力拖动与控制课程设计磨床电气控制系统

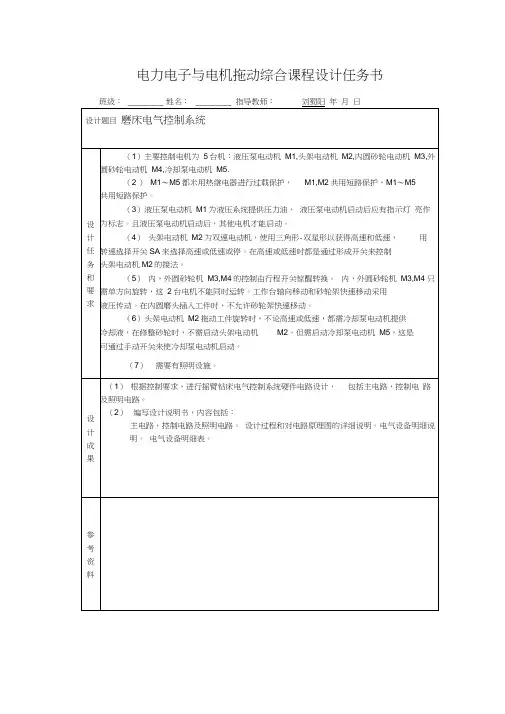

电力电子与电机拖动综合课程设计任务书1.设备概况磨床系指用磨具或磨料加工工件各种表面的机床。
一般用于对零件淬硬表面做磨削加工。
通常，磨具旋转也主运动，工件或磨具的移动为进给运动，其应用广泛、加工精度高、表面粗糙度小。
磨床种类很多，可分为十余种：外圆磨床、内圆磨床、平面磨床、多用磨床、专用磨床等。
M1432 型万能外圆磨床用于磨削圆柱形和圆锥形零件的外圆和内孔，主要有床身、头架、砂轮架、内磨装置、工作台和尾架组成。
万能外圆磨床加工时的运动情况如下：主运动：砂轮架带动砂轮高速旋转，头架主轴带动工件作旋转运动。
进给运动：工作台纵向（轴向）往复运动，砂轮架横向（径向）进给运动。
辅助运动：砂轮架快速进退运动。
目录第一章：主电路设计及分析 .................. 第二章：控制电路设计及分析 ................ 第三章：故障分析及解决方法 ................ 第四章：电气设备明细表.................... 第五章：对课程设计的认识和建议 ............ 附录：参考文献98765432193 765432 17 -5- 3 9 X X 7XX9O- 5—X3O0Q A Q 6/ 5- 4 c9o>X1I 1Kn l m /-K 0?SQd±B 0419速高—止停—速低泵压液泵却冷轮砂圆外灯示指护保 载过器压变压电制控轮砂 圆内Tf~b_05—铁磁电顎快架薜准不1CC 缶Pa DSl和c将—An l m/R H W ?0/0 0(r^5M6机动电架头q明照\VCD\ TE T11泵机 却动 冷电 机动电 轮砂圆内 机动电轮砂圆外 -速高 速低皿电架头的件工食帀- 护保蜡害心机动电泵压液源关 电开路线制控气电床磨圆外能万第一章主电路设计及分析（1）M1 电动机是油泵电动机给液压传动系统提供压力油，由KM1控制。
（2）M2 是双速电动机（叫头架电动机）是带动工件旋转的电动机由KM2 、KM3 实现低速和高速控制（3）M3 是内圆砂轮电动机，由KM4 控制（4）M4 是外圆砂轮电动机，由KM5 控制5）M5 是冷却泵电动机给砂轮和工件提供冷却液，由KM6 控制（6）FU1 作为线路总的短路保护，FU2 作为M1 和M2 电动机的短路保护，FU3 作为M3 和M5 电动机的短路保护。
成型磨床电气控制系统设计
电气控制课程设计谢泳华30号目录一、磨床电气控制系统设计任务书 (2)1．设备概况介绍 (2)2．控制系统设计要求 (3)二、磨床PLC电气控制系统总体设计过程 (4)1．总体方案说明 (4)2、电气原理图 (4)3主电路设计……………………………………………（６）4制电路分析……………………………………………（７）5、主要参数计算 (15)6、制定电气元件目录表 (15)7、成型磨床控制顺序转移图…………………………（21）8、成型磨床电路故障现象 (22)三．成型磨床电气控制工艺设计 (25)四．课程设计小结 (34)五．设计参考资料 (36)成型磨床PLC控制系统设计一、磨床电气控制系统设计任务书1．设备概况介绍本机床用于各种特殊要求型面的磨削加工，机床有四台电动机拖动，及磨头电动机拖动砂轮高速旋转，采用JW11—4(0.6kw),单向连续工作。
油泵电动机拖动油泵向液压系统供油，采用JO2—14—4(0.8kw) 单向连续工作。
磨头升降电动机带动砂轮架上下移动，采用JW11—4正反转工作。
吸尘电动机供磨削加工中吸尘用，采用JW11—4驱动。
加工时，工件置于电磁吸盘（36V/1.2A）上，加工完毕退磁取下工件。
、成型磨床2．控制系统设计要求1) 为调整砂轮位置，磨头升降采用点动控制。
为了停位准确，应有制动控制（采用能耗制动）。
上下极限位置应有位置保护。
在磨削加工中应保证砂轮架不能升降移动。
2)磨头砂轮运转与电磁吸盘之间，应有电气连锁环节，其要求是：只有在电磁吸盘通电并处于充磁吸着工件时，才能启动砂轮电动机。
磨削中，一旦发生失磁，砂轮电动机应自动停止运转，以确保安全。
为了修整砂轮，在吸盘不通电时，应能单独启动砂轮电动机。
3)要有照明和必要的灯光显示。
4) 设置必要电气保护与联锁。
磨床的发展历程十八世纪30年代，为了适应钟表、自行车、缝纫机和枪械等零件淬硬后的加工，英国磨床、德国和美国分别研制出使用天然磨料砂轮的磨床。
电力拖动与控制课程设计(磨床电气控制系统)

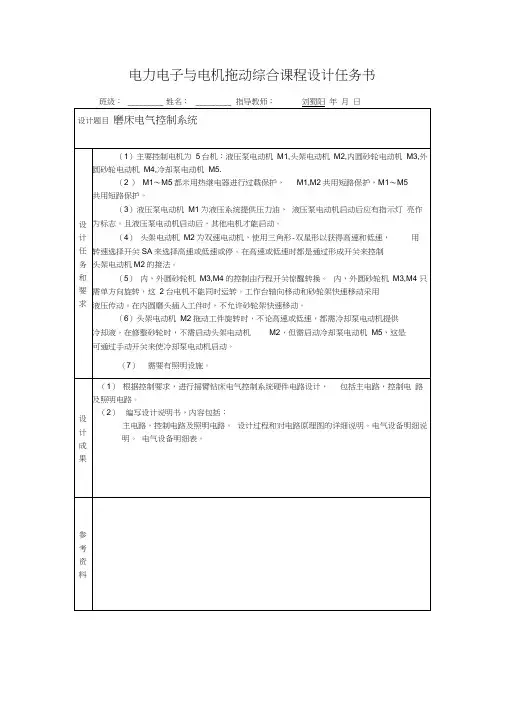

电力电子与电机拖动综合课程设计任务书1.M1432（轴向）（径向）目录第一章：主电路设计及分析 .................. 第二章：控制电路设计及分析 ................ 第三章：故障分析及解决方法 ................ 第四章：电气设备明细表.................... 第五章：对课程设计的认识和建议 ............ 附录：参考文献9876543210 937654 321n l i //H K ^7 5 3 9 X X 7 x y ^D uy-〉X X3O0Q A Q 6/ 5 4 9^0>X1和^2C■<23 」L ^M^xo 6SQ02V™O 31Tf~b_W XW J —0419^d u器压变灯示指n l m /r h H W ?0/0和1CC 缶1_O AD SI\ V\I —C2d±Bi泵却冷轮砂圆外伏磁电的退快架聶准不圆轮 内砂理高It停速低机动电架头泵压液 载护 过保明小压电制控-RV 41ro泵机 却动 冷电机动电轮砂圆内机动电轮砂圆外-速高速低机电架头的件工动带.护保路豊机动电 -泵压液源关 电开路线制控气电床磨圆外能万刑型31第一章主电路设计及分析（1）M1 电动机是油泵电动机给液压传动系统提供压力油，由KM1控制。

（2）M2 是双速电动机（叫头架电动机）是带动工件旋转的电动机由KM2 、KM3 实现低速和高速控制（3）M3 是内圆砂轮电动机，由KM4 控制（4）M4 是外圆砂轮电动机，由KM5 控制5）M5 是冷却泵电动机给砂轮和工件提供冷却液，由KM6 控制（6）FU1 作为线路总的短路保护，FU2 作为M1 和M2 电动机的短路保护，FU3 作为M3 和M5 电动机的短路保护。
FR1、FR2、FR3、FR4、FR5 分别是M1、M2、M3、M4、M5 的过载保护第二章控制电路设计及分析合上电源开关QS1 —指示灯HL灯亮合上QS2 一照明灯EL亮(1)油泵电动机M1的控制启动按钮SB2—KM1线圈得电一k KM1自锁触头闭合自锁一后面电路才能得电实现顺序控制—KM1主触头闭合一油泵电动机M1启动供给压力油(2)头架电动机M2的控制低速：SA1是头架电动机的转速选择开关，分“低”、“停”、“高”三档位置，如将SA1扳到“低”档位置，按下油泵电动机M1的启动按钮SB2，M1启动，通过液压传动使砂轮架快速前进，当接近工件时，便压合位置开关SQ1 SQ1常开闭合一KM2线圈得电一KM2联锁触头分断对KM3联锁p KM2主触头闭合一电动机M2接成△形低速运行」KM2辅助常开闭合一KM6线圈得电一KM6主触头闭合一电动机M5得电运转提供冷却液。
