干货,视频会议及办公中常用网线的有效传输距离

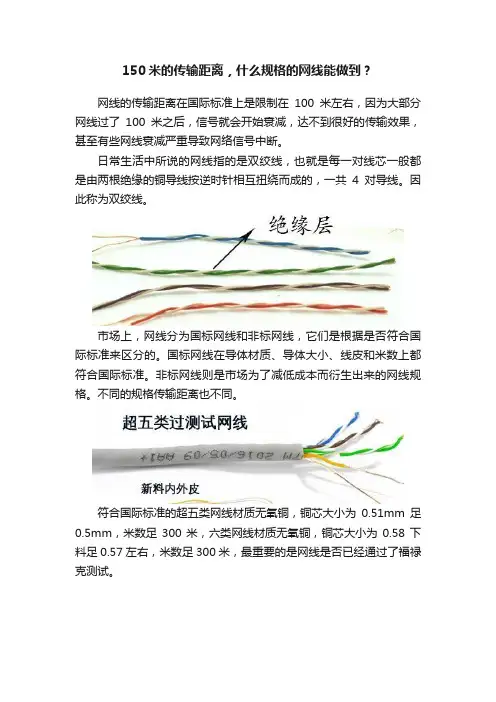

150米的传输距离，什么规格的网线能做到？
150米的传输距离，什么规格的网线能做到？
网线的传输距离在国际标准上是限制在100米左右，因为大部分网线过了100米之后，信号就会开始衰减，达不到很好的传输效果，甚至有些网线衰减严重导致网络信号中断。
日常生活中所说的网线指的是双绞线，也就是每一对线芯一般都是由两根绝缘的铜导线按逆时针相互扭绕而成的，一共4对导线。
因此称为双绞线。
市场上，网线分为国标网线和非标网线，它们是根据是否符合国际标准来区分的。
国标网线在导体材质、导体大小、线皮和米数上都符合国际标准。
非标网线则是市场为了减低成本而衍生出来的网线规格。
不同的规格传输距离也不同。
符合国际标准的超五类网线材质无氧铜，铜芯大小为0.51mm足0.5mm，米数足300米，六类网线材质无氧铜，铜芯大小为0.58下料足0.57左右，米数足300米，最重要的是网线是否已经通过了福禄克测试。
非标网线铜芯材质较多，有四铁四铝、铜包铝、高导铝、铜包银、全铜和无氧铜网线等材质，除了无氧铜材质网线，其他材质的网线都会在导体的外层镀上一层无氧铜，来提高它的传输效果。
网线传输距离的远近和网线的电阻有关，电阻越大，传输距离越短。
四铁四铝、铜包铝、全铜的电阻都比较大，一般传输不会超过80米。
高导铝和铜包银网线在网络环境要求不高的情况下，正常可以150米和180米左右。
但是高导铝和铜包银网线的抗氧化性差，使用的年限不长。
无氧铜网线在网线材质中是最好的，国标无氧铜网线通常能传输150米左右，而非标网线通常传输100米-120米左右。
六类无氧铜网线通常能传输150-200米左右。
网线传输超过100米的几种解决方案
⽹线传输超过100⽶的⼏种解决⽅案
两个设备间如果⽹线距离过长，⽹络的稳定性会受到影响。
当项⽬中遇到⽹络传输距离过长时，通常可以通过以下⽅法来解决。
1、中继器法(传输距离约500⽶)
这种⽅法是现在最为常⽤到的⼀种⽅法，⽬前增加中继器最多可在500⽶之间实现传输数据，但是实际项⽬中最好控制在300⽶内。
另外，我们使⽤交换机也是也是⼀种中继法，通常可以接⼊三到四层交换机。
2、⽆线传输法(传输距离可以达到⼏公⾥)
就是使⽤⽆线传输取代⽹线传输。
之前的⽂章我们也介绍过《视频监控常⽤的⼏种⽆线传输⽅式》，⽆线⽹桥、⽆线AP、微波传输、4G/5G等都是常⽤的⽆线传输⽅式。
3、光纤传输法(传输距离能达到⼏⼗公⾥以上)
光纤也是在长距离传输中⽤得较多的⽅式了。
光纤配合光端机、光端收发器等设备。
4、电⼒传输法(传输数距离⼀般在500-1000⽶)
这种⽅法就是⽤电⼒传输线路来传送⽹络数据，也就是使⽤电⼒适配器(电⼒猫)。
电⼒线适配器是指利⽤电⼒线传输资料和媒体信号的⼀种通信设备。
5、卫星传输法(传输距离全球传播)
这种⽅法就是卫星通信，这种⽅法⼀般的项⽬基本接触不到，使⽤这种⽅法的资质和成本太⾼。
全球现共有⼗⼀家⽹络服务商提供卫星接⼊的服务，通过他们实现卫星传输业务。
常见传输介质传输距离
双绞线一般用于星型网的布线连接，两端安装有RJ-45头（水晶头），连接网卡与集线器，最大网线长度为100米，如果要加大网络的范围，在两段双绞线之间可安装中继器，最多可安装4个中继器，如安装4个中继器连5个网段，最大传输范围可达500米。
粗缆：网卡必须有AUI接口（15针D型接口）：每段500米，100个用户，4个中继器可达2500米，收发器之间最小2.5米，收发器电缆最大50米。
细缆：与BNC网卡相连，两端装50欧的终端电阻。
用T型头，T型头之间最小0.5米。
细缆网络每段干线长度最大为185米，每段干线最多接入30个用户。
如采用4个中继器连接5个网段，网络最大距离可达925米。
光纤：光纤需用ST型头连接器连接，分为单模光纤和多模光纤：单模光纤：由激光作光源，仅有一条光通路，传输距离长，
20-120km。
多模光纤：由二极管发光，低速短距离，2千米以内。

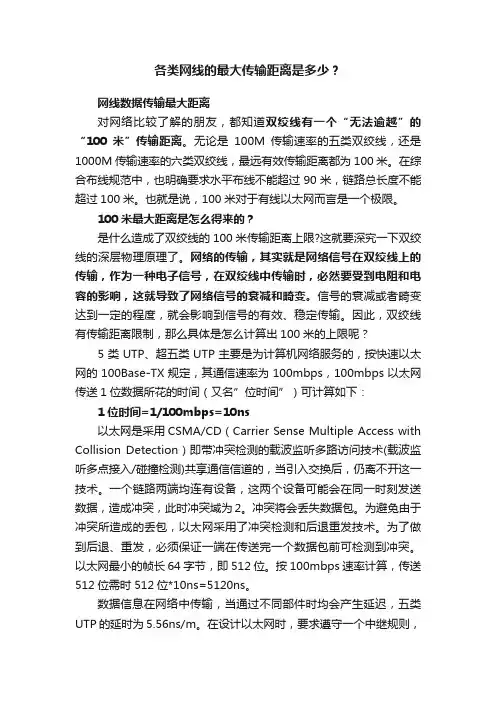

各类网线的最大传输距离是多少？
各类网线的最大传输距离是多少？网线数据传输最大距离对网络比较了解的朋友，都知道双绞线有一个“无法逾越”的“100米”传输距离。
无论是100M传输速率的五类双绞线，还是1000M传输速率的六类双绞线，最远有效传输距离都为100米。
在综合布线规范中，也明确要求水平布线不能超过90米，链路总长度不能超过100米。
也就是说，100米对于有线以太网而言是一个极限。
100米最大距离是怎么得来的？是什么造成了双绞线的100米传输距离上限?这就要深究一下双绞线的深层物理原理了。
网络的传输，其实就是网络信号在双绞线上的传输，作为一种电子信号，在双绞线中传输时，必然要受到电阻和电容的影响，这就导致了网络信号的衰减和畸变。
信号的衰减或者畸变达到一定的程度，就会影响到信号的有效、稳定传输。
因此，双绞线有传输距离限制，那么具体是怎么计算出100米的上限呢？5类UTP、超五类UTP主要是为计算机网络服务的，按快速以太网的100Base-TX规定，其通信速率为100mbps，100mbps以太网传送1位数据所花的时间（又名”位时间”）可计算如下：1位时间=1/100mbps=10ns以太网是采用CSMA/CD（Carrier Sense Multiple Access with Collision Detection）即带冲突检测的载波监听多路访问技术(载波监听多点接入/碰撞检测)共享通信信道的，当引入交换后，仍离不开这一技术。
一个链路两端均连有设备，这两个设备可能会在同一时刻发送数据，造成冲突，此时冲突域为2。
冲突将会丢失数据包。
为避免由于冲突所造成的丢包，以太网采用了冲突检测和后退重发技术。
为了做到后退、重发，必须保证一端在传送完一个数据包前可检测到冲突。
以太网最小的帧长64字节，即512位。
按100mbps速率计算，传送512位需时512位*10ns=5120ns。
数据信息在网络中传输，当通过不同部件时均会产生延迟，五类UTP的延时为5.56ns/m。
各类网线、视频线路的有效传输距离
S-Video 连接规格是由日本人开发的一种规格，S 指的是“SEPARATE（分离）”， 它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。S 接口 实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共 五条芯线组成。
DVI-I(Integrated，集成)接口：这是一种集 DVI-A 和 DVI-D 大成于一身的混合式接 口，它既可以兼容 DVI-D 又可以兼容 DVI-A(通过转接头还可以转接为 D-Sub)，是目前 兼容性最好的 DVI 接口
一般来说，在传输 1600×1200@60Hz 以下的视频信号时，使用单通道 DVI 和双通 道 DVI 没有明显的差别。如果你的显示器可以支持 Full HD(1920×1080)或以上的分辨 率，就不要选择单通道的 DVI 数据线了。DVI-D 只能接收数字信号；DVI-I 能同时接收 数字信号和模拟信号，传输距离短 ，为 7-15M。
三、总结：
备注: 1、1000base-SX：是单光纤 1000Mbps 基带传输系统。1000BASE-SX 也对应于 802.3z
标准，只能使用多模光纤。1000BASE-SX 所使用的光纤有：波长为 850nm，分为 62.5/125μm 多模光纤、50/125μm 多模光纤。其中使用 62.5/125μm 多模光纤的最 大传输距离为 260m。 2、1000BASE-LX：LX 代表长波长，所使用的光纤主要有：62.5μm 多模光纤、50μm 多模光纤和 9μm 单模光纤。其中使用多模光纤的最大传输距离为 550m，使用单模 光纤的最大传输距离为 3 千米。
与 DVI 相比，HDMI 可以传输数字音频信号，并增加了对 HDCP 的支持，同时提 供了更好的 DDC 可选功能。HDMI 支持 5Gbps 的数据传输率，最远可传输 15 米，足 以应付一个 1080p 的视频和一个 8 声道的音频信号。而因为一个 1080p 的视频和一个 8 声道的音频信号需求少于 4GB/s，因此 HDMI 还有很大余量。这允许它可以用一个电 缆分别连接 DVD 播放器，接收器和 PRR。此外 HDMI 支持 EDID、DDC2B，因此具有 HDMI 的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选 择最合适的 视频/音频格式。

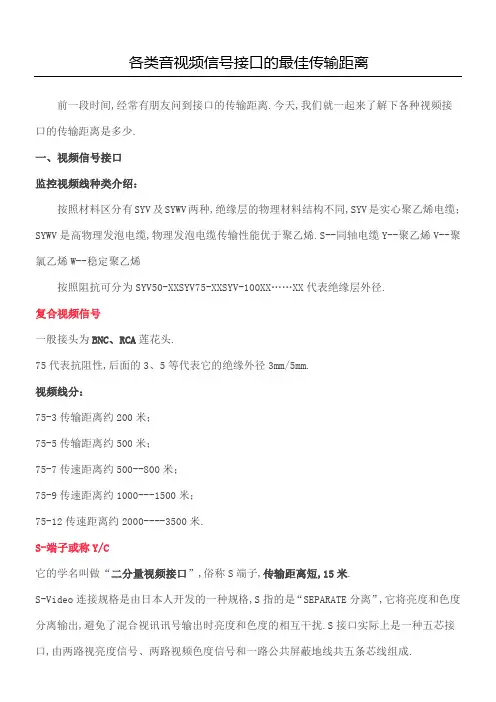

各类音视频信号接口的最佳传输距离
前一段时间,经常有朋友问到接口的传输距离.今天,我们就一起来了解下各种视频接口的传输距离是多少.一、视频信号接口监控视频线种类介绍：按照材料区分有SYV及SYWV两种,绝缘层的物理材料结构不同,SYV是实心聚乙烯电缆；SYWV是高物理发泡电缆,物理发泡电缆传输性能优于聚乙烯.S--同轴电缆Y--聚乙烯V--聚氯乙烯W--稳定聚乙烯按照阻抗可分为SYV50-XXSYV75-XXSYV-100XX……XX代表绝缘层外径.复合视频信号一般接头为BNC、RCA莲花头.75代表抗阻性,后面的3、5等代表它的绝缘外径3mm/5mm.视频线分：75-3传输距离约200米；75-5传输距离约500米；75-7传速距离约500--800米；75-9传速距离约1000---1500米；75-12传速距离约2000----3500米.S-端子或称Y/C它的学名叫做“二分量视频接口”,俗称S端子,传输距离短,15米.S-Video连接规格是由日本人开发的一种规格,S指的是“SEPARATE分离”,它将亮度和色度分离输出,避免了混合视讯讯号输出时亮度和色度的相互干扰.S接口实际上是一种五芯接口,由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成.同AV接口相比,由于它不再进行Y/C混合传输,因此也就无需再进行亮色分离和解码工作,而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真,极大地提高了图像的清晰度.但S-Video仍要将两路色差信号CrCb混合为一路色度信号C,进行传输然后再在显示设备内解码为Cb和Cr进行处理,这样多少仍会带来一定信号损失而产生失真这种失真很小但在严格的广播级视频设备下进行测试时仍能发现.而且由于CrCb的混合导致色度信号的带宽也有一定的限制,所以S-Video虽然已经比较优秀,但离完美还相去甚远.S-Video虽不是最好的,但考虑到目前的市场状况和综合成本等其它因素,它还是应用最普遍的视频接口之一.VGA信号VGAVideoGraphicsArray是IBM在1987年随PS/2机一起推出的一种视频传输标准,具有分辨率高、显示速率快、颜色丰富等优点,在彩色显示器领域得到了广泛的应用,但易衰减,传输距离短,易受干扰.其3+4/6VGA的传输距离是15-30M.分量视频RGBHV信号色差接口是在S接口的基础上,把色度C信号里的蓝色差b、红色差r分开发送,其分辨率可达到600线以上.它通常采用YPbPr和YCbCr两种标识,前者表示逐行扫描色差输出,后者表示隔行扫描色差输出.现在很多电视类产品都是靠色差输入来提高输入讯号品质,而且透过色差接口,可以输入多种等级讯号,从最基本的480i到倍频扫描的480p,甚至720p、1080i等等,都是要通过色差输入才有办法将信号传送到电视当中.75-2RGB的传输距离是30-50M,75-3RGB的传输距离是50-70M.DVI信号DVI-AAnalog,模拟接口：这种接口实际上就是VGA接口的变形,以前多用于一些高端CRT显示器上,不过现在已经基本淘汰.我们常说的“假DVI接口”就是指的DVI-A,原因在于它传输的依然是模拟信号,而不是体现出DVI技术优势的数字信号.DVI-DDigital,数字接口：DVI-D是真正意义上的数字信号接口,这是它比DVI-A更先进的地方；不过DVI-D接口也有不足,那就是用户使用该接口时无法兼容老式的CRT显示器,如果碰巧液晶显示器上也只有D-Sub接口,那用户就只有干瞪眼的份儿了.DVI-IIntegrated,集成接口：这是一种集DVI-A和DVI-D大成于一身的混合式接口,它既可以兼容DVI-D又可以兼容DVI-A通过转接头还可以转接为D-Sub,是目前兼容性最好的DVI接口.一般来说,在传输1600×120060Hz以下的视频信号时,使用单通道DVI和双通道DVI没有明显的差别.如果你的显示器可以支持FullHD1920×1080或以上的分辨率,就不要选择单通道的DVI数据线了.DVI-D只能接收数字信号；DVI-I能同时接收数字信号和模拟信号,传输距离短,为7-15M. HDMI信号使用与DVI数字信号相同的底层协议,所以还可以通过转接头与DVI信号实现互换,兼容DVI信号.比DVI接口更强大的是,HDMI在制定通讯协议的时候,允许通过HDMI线缆实现高保真音频信号的传输,无缝化连接减少了连线的麻烦,也让HDMI具有更广泛的兼容性.与DVI相比,HDMI可以传输数字音频信号,并增加了对HDCP的支持,同时提供了更好的DDC可选功能.HDMI支持5Gbps的数据传输率,最远可传输15米,足以应付一个1080p的视频和一个8声道的音频信号.而因为一个1080p的视频和一个8声道的音频信号需求少于4GB/s,因此HDMI还有很大余量.这允许它可以用一个电缆分别连接DVD播放器,接收器和PRR.此外HDMI支持EDID、DDC2B,因此具有HDMI的设备具有“即插即用”的特点,信号源和显示设备之间会自动进行“协商”,自动选择最合适的视频/音频格式.SDI信号SDIserialdigitalinterface是"数字分量串行接口".那么HD-SDI就是高清数字分量串行接口.HD-SDI是实时无压缩的高清广电级摄像机,是安防监控领域的又一科技进步,为监控中心提供高清晰的图像来源的设备.二、视频信号接口常见控制信号,RS232、RS422、RS485、IR、CR-NETCREATOR控制信号.RS232RS232传输速率较低,在异步传输时,波特率为20Kbps,接口使用一根信号线和一根信号返回线而构成共地的传输形式,这种共地传输容易产生共模干扰,所以抗噪声干扰性弱.传输距离15米~20米.采用150pF/m的通信电缆时,最大通信距离为15m；若每米电缆的电容量减小,通信距离可以增加.传输距离短的另一原因是RS-232属单端信号传送,存在共地噪声和不能抑制共模干扰等问题,因此一般用于20m以内的通信.RS-422RS-422是差模传输,抗干扰能力强,能传1200米,最大传输速率为10Mb/s.其平衡双绞线的长度与传输速率成反比,在100kb/s速率以下,才可能达到最大传输距离.只有在很短的距离下才能获得最高速率传输.一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s.RS-485RS-485最大的通信距离约为1219米,数据最高传输速率为10MbpsRS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好.R红外CREATOR中控红外口传输距离150米.CR-NETCREATOR控制信号传输距离800米.USB传输按照目前USB2.0的标准规定,USB设备的最长的传输距离是5米,所以USB不能长距离使用.不过通过某些方式,USB的传输距离也可以解决,可以通过USBHUB来延长传输距离,每增加一个HUB,就可以延长5米,一共可以增加5个HUB,也就是延长5次,每次5米,所以最长可以延长25米.网络线五类,六类都是100米；同轴电缆细缆185米,粗缆500米.光纤1、传输速率1Gb/s,850nm纤径：a、普通50μm多模光纤传输距离550m,b、普通62.5μm 多模光纤传输距离275m,c、新型50μm多模光纤传输距离1100m.2、传输速率10Gb/s,850nm纤径：a、普通50μm多模光纤传输距离250m,b、普通62.5μm 多模光纤传输距离100m,c、新型50μm多模光纤传输距离550m.3、传输速率2.5Gb/s,1550nm纤径：a、g.652单模光纤传输距离100km,b、g.655单模光纤传输距离390km.4、传输速率10Gb/s,1550nm纤径：a、g.652单模光纤传输距离60km,b、g.655单模光纤传输距离240km.5、传输速率在40Gb/s,1550nm纤径：a、g.652单模光纤传输距离4km,b、g.655单模光纤传输距离16km.。
超远距离蹭网，公司在5公里之外！
超远距离蹭网，公司在5公里之外！今天来跟大家聊聊超远距离网络连接的问题，通常情况下，两个地点直接想要用网络连接起来，最常用的方法自然是拉网线了，可是网线是有传输距离极限的，通常只能达到100米左右的传输距离，100米以后就会出现连接速率下降、丢包等网络故障，网线质量差一点的甚至7、8十米就不稳定了，网线如果想要达到更远的传输距离，只能通过每隔一段距离就增加中继设备（交换机等，最多4层中继设备，达到500米左右的最远延伸距离）。
遇上网线不可达的情况，通常情况下就会用上光缆，光纤的传输距离能够大大超越普通网线的限制，几公里、几十公里、甚至上百公里都不是问题，不过使用光纤的话成本就不低了，两端都必须配上光纤收发设备，一般只有企业做工程的时候才会用上。
那么，如果是自己家里有这种远距离网络覆盖的需求，比如农村两栋房子之间（一个在村头，一个在中间，中间隔了1公里都不止），这样的情况如何共享网络使用呢？答案是用‘无线覆盖’，可能大家立马就会反驳了：怎么可能，一般的无线路由器能覆盖300米就算顶不错了，1公里之外？别做梦了！的确，大家常用的无线路由器，一般也就最多能覆盖300米半径的范围，这并不是说无线路由器只能做到这个程度，而是国家对天线发射功率有限制最大为100mw，过大的功率会导致辐射超标对人体产生危害，但是无线路由器做不到的事情，并不代表使用无线就真的覆盖不了，因为针对远距离WIFI通信，我们可以使用‘无线网桥’这一神器。
所谓无线网桥，其实是成对使用的一种点对点无线收发设备，为什么无线网桥可以做到几公里传输信号？关键就是在于点对点，就好比我们家里的LED灯只能覆盖一个房间，而手电筒却可以照到很远的位置，无线网桥也是类似的原理，网桥不像无线路由器那样是向周围发射信号，而是把无线信号集中为一点向目标接收器发射，这样就能达到很远的传输距离了。
使用无线网桥的先决条件是：两点之间必须直视可达。
如果中间有障碍物（比如建筑物）阻挡，那网桥也无能为力了，使用网桥的第一个要点是：成对使用。
各种线缆传输距离
视频线缆传输距离视频线缆型号75－2 约150米视频线缆型号75－3 约200米视频线缆型号75－4 约270米视频线缆型号75－5 约370米(可到500米)视频线缆型号75－7 约500米视频线缆型号75－9 约680米线缆型号及适用范围A VP 铜芯聚氯乙烯绝缘安装用屏蔽电线屏蔽场合安装用RVP 铜芯聚氯乙烯绝缘屏蔽软电线RVVP 铜芯聚氯乙烯绝屏蔽聚氯乙烯护套软电缆型号名称使用范围YVV 聚氯乙烯绝缘、聚氯乙烯护套仪表用电缆固定敷设，用于仪器、仪表的连接YVVP 聚氯乙烯绝缘、聚氯乙烯护套仪表用屏蔽电缆同上，用于要求抗干扰的情况下RVV 聚氯乙烯绝缘、聚氯乙烯护套仪表用软电缆用于要求柔软的场合RVVP 聚氯乙烯绝缘、聚氯乙烯护套仪表用屏蔽软电缆同RVV型，用于抗干扰场合RV 是软线，RVS一般是由许多细铜丝构成软线。
BV 是硬线，是一根铜线；但是BVVB2*1.0就是两根硬线。
扬声器的传输电缆规格依据下表列出的最大允许距离选择USB线建议在5米之内五类网线建议在94米之内五类网线跳线不应超过5m，光缆跳线不应超过10m单模光纤缩写SM可达160千米多模光纤缩写MM可达2千米（可3千米）若光纤长度在250M以内，使用62.5/125µm多膜室外光缆；若光纤长度在250M至500M之间，使用50/125µm多膜室外光缆；若光纤长度在超过500M，使用8.3/125µm单膜室外光缆对讲线缆传输距离带监听的对讲分机、喇叭与一级分机之间采用的是4芯屏蔽线＋2芯屏蔽线RVVP4×0.5传输在200米内RVVP4×0.75传输在200～500之间RVVP4×1传输在500～1000之间对讲点大于1000米需加中继放大设备线槽容纳线缆根数统计表管内径的选择标准为Φ15可穿1根4对8芯双绞线Φ20可穿2~3根4对8芯双绞线Φ25可穿4根4对8芯双绞线Φ30可穿5~6根4对8芯双绞线。
以太网、光纤、HDMI、DVI等不同电缆的延长距离
以太⽹、光纤、HDMI、DVI等不同电缆的延长距离我们每天都在和电缆打交道，但是你知道各种电缆的最⼤传输距离吗？下⾯和秦安科技（kinan）⼀起，来看看常⽤的电缆传输距离。
1.以太⽹⽹线也是双绞线，根据⽹线规格的不同，传输距离也不同。
它们可以连接路由器、交换机、防⽕墙和更多⽹络设备。
⽹线可以传输⽹络信号，但如果超过⽹线本⾝所能承受的距离，信号就会衰减。
严重时⽹络信号会中断。
以太⽹使⽤了5类和6类⽹线的kvm延长器都可达到100⽶⽆损信号传输，普通的⽆氧铜6类线可以达到120⽶左右。
如果要增加传输距离，可以在两根双绞线之间安装⼀个中继器，最多安装4根电缆。
如果安装4个中继器连接5个⽹段，最⼤传输距离可达500m。
2.光纤以太⽹的传输距离有限，不能解决远距离数据传输，那么可以使⽤光纤进⾏远距离传输。
光纤始终与光学模块⼀起使⽤，秦安科技（kinan）的光纤延长器最长可⽀持20KM。
光纤分为多模和单模。
多模传输距离⽐⽹线长，但⽐单模短。
在10mbps和100mbps以太⽹中，多模光纤可以⽀持最远2000⽶的传输距离；在1Gbps千兆⽹络中，多模光纤可以⽀持最远550⽶的传输距离；光纤所以现在多模⽤的⽐较少。
与多模光纤相⽐，单模光纤可以⽀持更长的传输距离。
在100Mbps以太⽹和1G千兆⽹络中，单模光纤可以⽀持5000m 以上的传输距离。
单模光模块使⽤的元器件是多模光模块的两倍，因此单模光模块的整体成本⾼于多模光模块；单模光模块传输距离可达150～200公⾥。
因此，光纤可⽤于远距离传输，如远程监控项⽬。
3.HDMI线HDMI 是⼀种专有的⾳频/视频接⼝，⽤于将未压缩的视频数据和压缩或未压缩的数字⾳频数据从兼容 HDMI 的源设备（例如显⽰控制器）传输到兼容的计算机显⽰器、视频投影仪、数字电视或数字⾳频设备。
HDMI，⼀般⽤在⾼清显⽰器上，可以连接HDMI显⽰器和显⽰器，现在很多⽹络盒⼦也可以通过⽹线连接电视，传输⾳视频信号。
各类网线 视频线路的有效传输距离
总结一下网线、视频接口的有效传Fra bibliotek距离网线网线
一、网线 五类，六类都是 100 米 ，如果要加大传输距离，在两段双绞线之间可安装中继器，
最多可安装 4 个中继器。如安装 4 个中继器连接 5 个网段，则最大传输距离可达 500m。 同轴电线以太网用细览的传输距离 100 米左右，粗缆 500 米左右。
各种视频接口
一、视频信 号接口 监控视频线种类介绍：
按照材料区分有 SYV 及 SYWV 两种，绝缘层的物理材料结构不同，SYV 是实心聚 乙烯电缆；SYWV 是高物理发泡电缆，物理发泡电缆传输性能优于聚乙烯。（S--同轴 电缆 Y--聚乙烯 V--聚氯乙烯 W--稳定聚乙烯）
按照阻抗可分为 SYV 50-XX SYV 75-XX SYV-100 XX……XX 代表绝缘层外径。 1.复合视频信号：一般接头为 BNC、RCA（莲花头）
二、光纤 1 传输速率 1Gb/s，850nm（纤径） a、普通 50μm 多模光纤传输距离 550m， b、普通 62.5μm 多模光纤传输距离 275m， c、新型 50μm 多模光纤传输距离 1100m。
2 传输速率 10Gb/s，850nm， a、普通 50μm 多模光纤传输距离 250m， b、普通 62.5μm 多模光纤传输距离 100m， c、新型 50μm 多模光纤传输距离 550m。
标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的 应用，但易衰减，传输距离短，易受干扰。其 3+4/6VGA 的传输距离是 15-30M。
4、分量视频（RGBHV 信号）
色差接口是在 S 接口的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分 开发送，其分辨率可达到 600 线以上。
常用弱电信号线缆传输距离
6
最大传输距离为1219米。最大传输速率为10Mbps，在100Kb/S的
S485 传输速率下，才可以达到最大的通信距离。采用阻抗匹配、低衰
减的专用电缆可以达到1800米
7
USB
5m
距离
最多可安装4个中继器，传输距离500m
1、网线延长器：5类100m，六类120m； 2、 光纤延长器：传的更远
只能点对点通讯，最大传输速率最大为20kB/s 。
超过1200米，可加中继器（最多8只），这样传 输距离接近10Km。 可用网线延长器
常用信号线缆传输距离
五类线
100m
1
网线
六类线
100m
六类无氧铜
120m
2
光纤
多模
10/100Mbps 1000Mbps
2000m 550m
单模
5000m，光模块可达150200Km
通常
3
HDMI
质量一般的线材
＜30m ＜15m
4
DVIDVI-I来自约5m 7-15m5VGA
20-40m
RS232
最大传输距离标准值为15m
六类网线最远传输距离是多远？
六类网线最远传输距离是多远？
六类网线相比于五类以及超五类，主要还是增加了屏蔽层以及支架，同时网线所用的线材品质当然也会更好一些，这样就可以保证其在远距离传输的时候，信号衰减更少，抗干扰能力更强，也就可以在保持千兆甚至更高速率的情况下，实现更远的传输距离。
与无线网络相比，有线网络因为存在着物理上的连接，因此在抗干扰能力上都是比较好的，但这也不是说其无法干扰。
网线上的网络信号，说到底是电信号，当外界有比较强烈的磁场或者电磁波的时候，就有可能在网线上形成微电流，从而干扰了电信号的传输。
像这种情况，我们可以通过屏蔽层以及线路的相互缠绞进行消除，由于网线内部的线材大都是两条绞为一组，因此也叫做双绞线。
此外网线说到底还是铜线，而且电信号的电压和电流都比较低，因此在远距离传输的时候，电信号的衰减也是不可避免的。
按照我们的经验，一般网线的传输，百兆级的大都可以传输100米左右，千兆级的如果使用超五类线，30米以内也是问题不大的，但超过30米就必须使用六类线甚至更高级别的线才可以实现千兆级传输，万兆网络则需要使用光纤或者是七类线了。
但即便是六类线，在千兆及网络上，要维持使用上的正常，距离上依然要维持在100米以内，超过这个距离就必须使用光纤了。
因此以往快带入户，都是运营商光纤到小区，然后最后几十米靠网线实现。
而现在则是直接光纤入户，能用到上百米网线的地方，恐怕只有大型网吧了。
视频信号的传输距离和标准
视频信号的传输距离和标准发表于[2006-2-22]本篇章主要通过技术语言的方式来讲解什么是视频信号，视频信号在传输过程中的传输特性，主要解释的是视频信号的传输距离到底为多远？如果超出这个距离会有什么影响？（按照国家标准计算：75-5电缆为150米，75-7电缆为236米）一、什么是PAL制视频标准视频传输 0-6M频率响应限定要求。
在0.5-5M带宽内，系统频率特性上下波动限定在±0.75db（±8%），6M限定在+0.75∽-3db，这是主要特性，还有其他一些失真度指标要求。
一般420-480TVL的中高清晰度摄像机的视频信号，其4-6M的频率成份不可忽视。
视频信号的各种频率成分的组成随不同拍摄的镜头（取景）而变化：细节变化小的镜头（如一面光墙），高频分量弱；细节变化多的镜头（如花丛、头发），高频分量十分丰富。
二、视频信号的评价指标图像质量的主观评价的局限性A) 工程中大多用主观评价，规范中也提出了图像质量的"五级损伤"评价方法。
这个方法，在卫星电视、微波模拟电视传输、有线电视、开路广播电视等传输工程中，用得较多，也比较现实。
这是因为在这些传输系统中，系统积累噪声与外界干扰较大，信噪比是比较主要的矛盾。
从图像画面上，就很容易看到噪声和干扰。
根据对图像影响的程度分成五级评分标准，一般要达到四级以上：即：虽有些噪声和干扰，但对画面影响很小。
B) 图像五级损伤的主观评价一般在有线电视和开路电视工程中，在用户端用的较多，主要是因为数量大、设备检测困难等原因。
但在卫星及微波接收设备和工程、有线传输设备和工程中，主观评价只是方法和原则之一，更重要的是一些失真度指标的测量。
如多波群，微分增益，微分相位，色亮增益差、色亮相位差、信噪比等等几十个参数。
C) 根据画面情况的主观评价方法有局限性，这是因为：①评价的画面千变万化，很难掌握标准。
②更重要的是，一个具体画面的视频信号，很难包括PAL制视频标准的各种技术特性。
常用线缆传输距离
常用线缆传输距离一、网线这里就简单说下网线，网线大家都比较熟，根据不同规格的网线有不同的传输距离。
网线在传输网络信号，如果超出了网线本身可以承受的距离，信号就会衰减，严重时，网络信号会中断。
五类，六类都是100米，正规无氧铜6类线可以达到120米左右，如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。
如安装4个中继器连接5个网段，则最大传输距离可达500m。
二、光纤网线的传输距离有限，并不能解决远距离数据传输，那么对于远距离传输可以使用光纤。
光纤分为多模与单模，多模传输的距离比网线远，但又比单模短。
在10Mbps及100Mbps的以太网中，多模光纤最长可支持2000米的传输距离；而于1Gbps千兆网中，多模光纤最高可支持550米的传输距离；所以多模现在用的比较少了。
单模光纤相比于多模光纤可支持更长传输距离，在100Mbps的以太网以至1G 千兆网，单模光纤都可支持超过5000m的传输距离。
单模光模块中使用的器件是多模光模块的两倍，所以单模光模块的总体成本要高于多模光模块；单模光模块的传输距离可达150至200km。
所以对于远距离传输可以用光纤来解决，类如远程监控项目。
三、HDMI线HDMI高清晰度多媒体接口，一般高清显示器上用，可以连接hdmi显示器跟显示器，现在很多网络盒子也可以通过连接线连接电视，传递音频视频信号。
一般的HDMI信号传输30米以下，那么对于质量一般的线材大约传输的最大距离15米左右。
那么HDMI远距离如何传输呢？1、可以使用转换延长器HDMI信号不经过其他设备（传输120米)。
HDMI信号一般无法直接用HDMI线材传输到30米以上，市场上也几乎没有30米以上的HDMI成品线。
这种情况下如果只是单纯的传输HDMI信号到显示设备上，HDMI信号不经过其他设备的话，我们可以采用网线延长信号的方法，用HDMI网线延长器来将信号延长，HDMI网线延长器分为发送端（HDMI输入，网线输出）和接收端（网线输入，HDMI输出），可以延长100米（5类网线）、120米（6类网线）。
常见的视频信号传输线缆种类及传输距离
SDI(serial digital interface)是"数字分量串行接口"。那么HD-SDI就是高清数字分量串行接口。HD-SDI是实时无压缩的高清广电级摄像机，是安防监控领域的又一科技进步，为监控中心提供高清晰的图像来源的设备。
二、控制信号
常见控制信号，RS232、RS422、RS485、IR、CR-NET(CREATOR控制信号)
传输距离短 15米
S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现)。而且由于Cr Cb的混合导致色度信号的带宽也有一定的限制，所以S-Video虽然已经比较优秀，但离完美还相去甚远。S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。
ⅳ IR红外（CREATOR中R控制信号) 传输距离800米。
薛哥总结：
每天一篇文章，每天进步一点，我们一起成长，共同进步，成就自己！
好的文章分享出去，分享是一种美德，帮助别人就是帮助自己
一般来说，在传输1600×1200@60Hz以下的视频信号时，使用单通道DVI和双通道DVI没有明显的差别。如果你的显示器可以支持Full HD(1920×1080)或以上的分辨率，就不要选择单通道的DVI数据线了。
视频信号的传输距离和标准
视频信号的传输距离和标准视频信号的传输距离和标准视频信号的传输距离和标准视频信号的传输距离和标准发表于[2021-2-22]本篇章主要通过技术语言的方式来讲解什么是视频信号，视频信号在传输过程中的传输特性，主要解释的是视频信号的传输距离到底为多远？如果超出这个距离会有什么影响？（按照国家标准计算：按照国家标准计算：75-75-5电缆为150米，75-75-7电缆为236米）一、什么是PAL 制视频标准制视频标准视频传输 0-6M频率响应限定要求。
在0.5-5M 带宽内，系统频率特性上下波动限定在±0.75db（±8%），6M限定在+0.75∽-3db，这是主要特性，还有其他一些失真度指标要求。
一般420-480TVL 的中高清晰度摄像机的视频信号，其4-6M 的频率成份不可忽视。
视频信号的各种频率成分的组成随不同拍摄的镜头（取景）而变化：细节变化小的镜头（如一面光墙），高频分量弱；细节变化多的镜头（如花丛、头发），高频分量十分丰富。
二、视频信号的评价指标视频信号的评价指标图像质量的主观评价的局限性A) 工程中大多用主观评价，规范中也提出了图像质量的"五级损伤"评价方法。
这个方法，在卫星电视、微波模拟电视传输、有线电视、开路广播电视等传输工程中，用得较多，也比较现实。
这是因为在这些传输系统中，系统积累噪声与外界干扰较大，信噪比是比较主要的矛盾。
从图像画面上，就很容易看到噪声和干扰。
根据对图像影响的程度分成五级评分标准，一般要达到四级以上：即：虽有些噪声和干扰，但对画面影响很小。
B) 图像五级损伤的主观评价一般在有线电视和开路电视工程中，在用户端用的较多，主要是因为数量大、设备检测困难等原因。
但在卫星及微波接收设备和工程、有线传输设备和工程中，主观评价只是方法和原则之一，更重要的是一些失真度指标的测量。
如多波群，微分增益，微分相位，色亮增益差、色亮相位差、信噪比等等几十个参数。
六类网线最远传输距离是多远？
六类网线最远传输距离是多远？
六类网线的最远传输距离是多少，这是一个基本常识。
与超五类网线一样，六类网线的最远传输距离也是100米，这是所有网线无法逾越的门槛。
众所周知，六类网线的最远传输距离100米，这仅仅是一个理论值。
在综合网线布线规范中明确提到，施工时网线最长不能超过90米。
虽说六类网线有屏蔽骨架，但在保证1000Mbps传输速率的情况下，传输距离的极限也只有90米左右。
如果两个网络端的距离在100米以上，这明显超出了六类网线的最远传输距离，但可以在中间加装交换机，延长六类网线的传输距离。
不过，与其他的网线一样，六类网线通过级联设备后，理论传输距离最高可达500米，实际大约在430米左右。
如果六类网线传输距离超过100米，会出现网络信号差，网络速
度降低的情况。
以六类网线来说，在120米的距离下网线虽然是通的，但实际网络传输速度只有100Mbps。
事实上，超五类网线，降低传输速度，传输距离也会延长。
一般情况下，超五类网线传输速度限定在10Mbps后，实际传输距离大约在150米左右。
弱电知识
线缆线缆最远传输距离（无中继放大器时T=25℃理论值）视频线缆最远传输距离：SYV75-3 400m SYV75-5 650m射频线缆最远传输距离：SYWV75-5 650m SYWV75-7 1100mSYWV75-9 1400m SYWV75-12 2000m1 传输线缆的衰减、弯曲、屏蔽、防潮等性能应满足系统设计总要求，并符合相应产品标准的技术要求。
在满足上述要求的前提下，宜选用线径较细、容易施工的线缆。
2 报警信号传输线的耐压应不低于AC250V，应有足够的机械强度；铜芯绝缘导线、电缆芯线的最小截面积应满足下列要求：1）穿管敷设的绝缘导线，线芯最小截面积不应小于1.00mm²。
2）线槽内敷设的绝缘导线，线芯最小截面积不应小于0.75mm²。
3）多芯电缆的单股线芯最小截面积不应小于0.50mm²。
3 视频信号传输电缆应满足下列要求：1）应根据图像信号采用基带传输或射频传输，确定选用视频电缆或射频电缆。
2）所选用电缆的防护层应适合电缆敷设方式及使用环境的要求（如气候环境、是否存在有害物质、干扰源等）。
3）室外线路，宜选用外导体内径为9mm的同轴电缆，采用聚乙烯外套。
4）室内距离不超过500m时，宜选用外导体内径为7mm的同轴电缆，且采用防火的聚氯乙烯外套。
5）终端机房设备间的连接线，距离较短时，宜选用外导体内径为3mm或5mm、且具有密编铜网外导体的同轴电缆。
6）电梯轿厢的视频同轴电缆应选用电梯专用电缆。
4 光缆应满足下列要求：1）光缆的传输模式，可依传输距离而定。
长距离时宜采用单模光纤，距离较短时宜采用多模光纤。
2）光缆芯线数目，应根据监视点的个数、监视点的分布情况来确定，并注意留有一定的余量。
3）光缆的结构及允许的最小弯曲半径、最大抗拉力等机械参数，应满足施工条件的要求。
4）光缆的保护层，应适合光缆的敷设方式及使用环境的要求。
RVV非屏蔽双绞线RVVP屏蔽双绞线（消除或减小电磁波干扰），可用于视频监控控制线，若无屏蔽网，云台可能不受控或迟钝。
