3 、相敏检波电路与包络检波电路在功能与电路构成上最主要的区别是
测控电路
第一章！测控系统的组成：传感器测量控制电路和执行机构!!测控电路的功用：传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
!!!测控电路的主要要求：1.精度高（1）低噪音和高抗干扰能力对信号进行调制，合理安排电路的通频带。
采用高共模抑制比的电路（2）低漂移、高稳定性首先选择温漂低觉得器件，其次应尽量减小电路的特别是关键部分的温度变化并保持电路工作稳定（3）线性与保真度好2.转换灵活（1）A/D转换灵活（2）电量参数转换（3）量程的变化3.有适合的输入电阻和输出电阻4.动态性能好响应快和动态失真小5.高的识别和分辨力6.可靠性高7.经济性好一：测量电路的输入信号类型对其电路组成有何影响？试述模拟式测量电路与增量码数字式测量电路的基本组成及各组成部分的作用。
随着传感器类型的不同，输入信号的类型也随之而异。
主要可分为模拟式信号与数字式信号。
随着输入信号的不同，测量电路的组成也不同。
图X1-1是模拟式测量电路的基本组成。
传感器包括它的基本转换电路，如电桥，传感器的输出已是电量（电压或电流）。
根据被测量的不同，可进行相应的量程切换。
传感器的输出一般较小，常需要放大。
图中所示各个组成部分不一定都需要。
例如，对于输出非调制信号的传感器，就无需用振荡器向它供电，也不用解调器。
在采用信号调制的场合，信号调制与解调用同一振荡器输出的信号作载波信号或参考信号。
利用信号分离电路（常为滤波器），将信号与噪声分离，将不同成分的信号分离，取出所需信号。
有的被测参数比较复杂，或者为了控制目的，还需要进行运算。
测控电路第五版李醒飞第五章习题答案
第五章 信号运算电路5-1推导题图5-43中各运放输出电压，假设各运放均为理想运放。
(a)该电路为同相比例电路，故输出为：()0.36V V 3.02.01o =⨯+=U(b)该电路为反相比例放大电路，于是输出为：V 15.03.021105i o -=⨯-=-=U U(c)设第一级运放的输出为1o U ，由第一级运放电路为反相比例电路可知：()15.03.0*2/11-=-=o U 后一级电路中，由虚断虚短可知，V 5.0==+-U U ，则有：()()k U U k U U o 50/10/1o -=---于是解得：V 63.0o =U(d)设第一级运放的输出为1o U ，由第一级运放电路为同相比例电路可知：()V 45.03.010/511o =⨯+=U后一级电路中，由虚断虚短可知，V 5.0==+-U U ，则有：()()k U U k U U o 50/10/1o -=---于是解得：V 51.0o =U5-211图X5-15-3由理想放大器构成的反向求和电路如图5-44所示。
（1）推导其输入与输出间的函数关系()4321,,,u u u u f u o =；（2）如果有122R R =、134R R =、148R R =、Ω=k 101R 、Ω=k 20f R ，输入4321,,,u u u u 的范围是0到4V ，确定输出的变化范围，并画出o u 与输入的变化曲线。
（1）由运放的虚断虚短特性可知0==+-U U ，则有：fR u R u R u R u R u 044332211-=+++ 于是有：⎪⎪⎭⎫⎝⎛+++-=44332211o U R R U R R U R R U R R U f f f f（2）将已知数据带入得到o U 表达式：()4321o 25.05.02i i i i U U U U U +++-=函数曲线可自行绘制。
5-4理想运放构成图5-45a 所示电路，其中Ω==k 10021R R 、uF 101=C 、uF 52=C 。

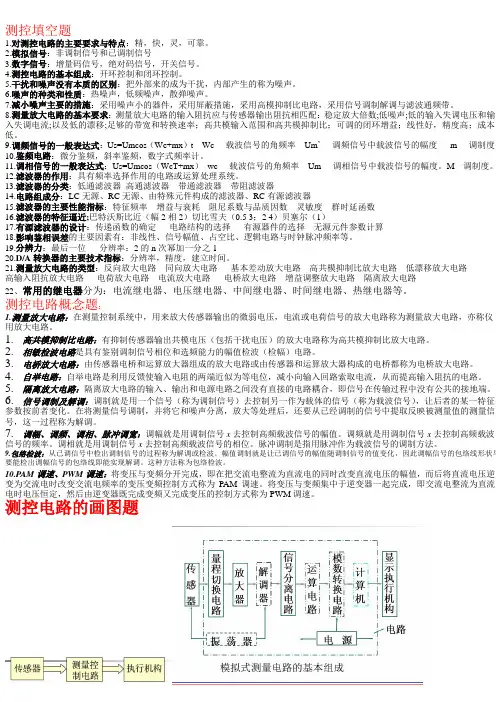

测控填空题
测控填空题1.对测控电路的主要要求与特点：精，快，灵，可靠。
2.模拟信号：非调制信号和已调制信号3.数字信号：增量码信号，绝对码信号，开关信号。
4.测控电路的基本组成：开环控制和闭环控制。
5.干扰和噪声没有本质的区别：把外部来的成为干扰，内部产生的称为噪声。
6.噪声的种类和性质：热噪声，低频噪声，散弹噪声。
7.减小噪声主要的措施：采用噪声小的器件，采用屏蔽措施，采用高模抑制比电路，采用信号调制解调与滤波通频带。
8.测量放大电路的基本要求：测量放大电路的输入阻抗应与传感器输出阻抗相匹配：稳定放大倍数;低噪声;低的输入失调电压和输入失调电流;以及低的漂移;足够的带宽和转换速率；高共模输入范围和高共模抑制比；可调的闭环增益；线性好，精度高；成本低。
9.调频信号的一般表达式：Us=Umcos（Wc+mx）t Wc----载波信号的角频率Um’----调频信号中载波信号的幅度m----调制度10.鉴频电路：微分鉴频，斜率鉴频，数字式频率计。
11.调相信号的一般表达式：Us=Umcos（WcT+mx）wc----载波信号的角频率Um----调相信号中载波信号的幅度。
M---调制度。
12.滤波器的作用：具有频率选择作用的电路或运算处理系统。
13.滤波器的分类：低通滤波器高通滤波器带通滤波器带阻滤波器14.电路组成分：LC无源、RC无源、由特殊元件构成的滤波器、RC有源滤波器15.滤波器的主要性能指标：特征频率增益与衰耗阻尼系数与品质因数灵敏度群时延函数16.滤波器的特征逼近;巴特沃斯比近（幅2相2）切比雪夫（0.5 3；2 4）贝塞尔（1）17.有源滤波器的设计：传递函数的确定电路结构的选择有源器件的选择无源元件参数计算18.影响鉴相误差的主要因素有：非线性、信号幅值、占空比、逻辑电路与时钟脉冲频率等。
19.分辨力：最后一位分辨率：2的n次幂加一分之120.D/A转换器的主要技术指标：分辨率，精度，建立时间。
测控电路李醒飞习题答案【范本模板】
第三章 信号调制解调电路3-1 什么是信号调制？在测控系统中为什么要采用信号调制?什么是解调？在测控系统中常用的调制方法有哪几种?在精密测量中,进入测量电路的除了传感器输出的测量信号外，还往往有各种噪声.而传感器的输出信号一般又很微弱，将测量信号从含有噪声的信号中分离出来是测量电路的一项重要任务.为了便于区别信号与噪声,往往给测量信号赋以一定特征，这就是调制的主要功用.调制就是用一个信号(称为调制信号)去控制另一作为载体的信号（称为载波信号），让后者的某一特征参数按前者变化。
在将测量信号调制，并将它和噪声分离，放大等处理后,还要从已经调制的信号中提取反映被测量值的测量信号，这一过程称为解调.在信号调制中常以一个高频正弦信号作为载波信号。
一个正弦信号有幅值、频率、相位三个参数，可以对这三个参数进行调制，分别称为调幅、调频和调相。
也可以用脉冲信号作载波信号.可以对脉冲信号的不同特征参数作调制，最常用的是对脉冲的宽度进行调制，称为脉冲调宽.3-2 什么是调制信号?什么是载波信号？什么是已调信号？调制是给测量信号赋以一定特征，这个特征由作为载体的信号提供。
常以一个高频正弦信号或脉冲信号作为载体，这个载体称为载波信号。
用需要传输的信号去改变载波信号的某一参数，如幅值、频率、相位.这个用来改变载波信号的某一参数的信号称调制信号.在测控系统中需传输的是测量信号，通常就用测量信号作调制信号。
经过调制的载波信号叫已调信号。
3-3 什么是调幅？请写出调幅信号的数学表达式,并画出它的波形。
调幅就是用调制信号x 去控制高频载波信号的幅值。
常用的是线性调幅,即让调幅信号的幅值按调制信号x 线性函数变化。
调幅信号s u 的一般表达式可写为：t mx U u c m s cos )(ω+=式中 c ω──载波信号的角频率；m U ──调幅信号中载波信号的幅度; m ──调制度.图X3—1绘出了这种调幅信号的波形。
图X3—1 双边带调幅信号a) 调制信号 b ） 载波信号 c ） 双边带调幅信号3-4 已知调幅信号表示为u s （t ）=(10+0。
测控电路2009A试题及答案

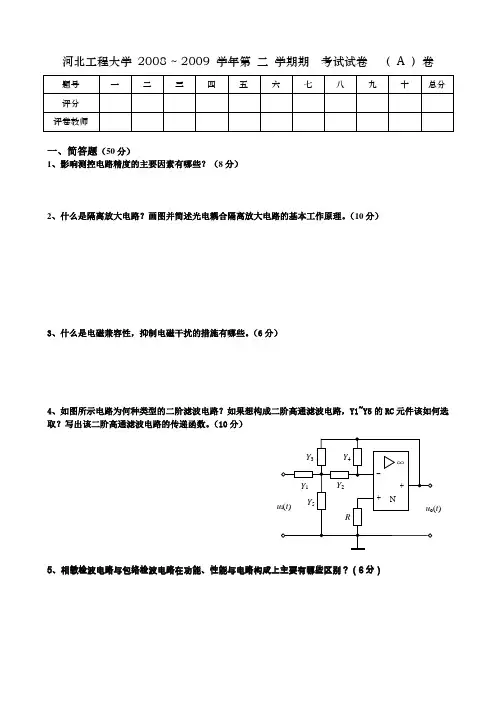

河北工程大学 2008 ~ 2009 学年第 二 学期期 考试试卷 （ A ）卷一、简答题（50分）1、影响测控电路精度的主要因素有哪些？（8分）2、什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。
（10分）3、什么是电磁兼容性，抑制电磁干扰的措施有哪些。
（6分）4、如图所示电路为何种类型的二阶滤波电路？如果想构成二阶高通滤波电路，Y1~Y5的RC 元件该如何选取？写出该二阶高通滤波电路的传递函数。
（10分）5、相敏检波电路与包络检波电路在功能、性能与电路构成上主要有哪些区别？（6分）t )6、试述在S/H 电路中对模拟开关、存储电容及运算放大器这三种主要元器件的选择有什么要求。
(6)7、简述A/D 转换器的分辨率和转换时间两个性能指标的概念。
（4分）二、计算题（38分）1、如图所示电路为何种放大电路？写出输出电压u o 与输入电压u i1、u i2之间的关系式。
（10分）2、试述下图开关式全波相敏检波电路工作原理，电路中哪些电阻的阻值必须满足一定的匹配关系？并说明其阻值关系。
(10分)3、下图所示的积分电路中，若U i为占空比1:1的方波信号，其幅值为±2V，周期为20ms，试画出相应的U o波形图。
设t=0时，U o=0， R1=R2=10kΩ，C T=1μF。
（10分）4、如果要求一个D/A转换器能分辨5mV的电压，设其满量程电压为10V，试问其输入端数字量要多少数字位。
（8分）三、综合题（12分）下图所示电路是什么电路？试述其工作原理（画出波形图和输出特形图），它的工作范围多大，精度受什么因素影响？C P U sU c河北工程大学2008 ~ 2009 学年第二学期期考试试卷（A ）卷一、简答题（50分）1、影响测控电路精度的主要因素有哪些？（8分）影响测控电路精度的主要因素有：噪声与干扰；失调与漂移，主要是温漂；线性度与保真度；输入与输出阻抗的影响。
2、什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。
(完整版)测控电路课后习题答案
第一章绪论1- 1 测控电路在整个测控系统中起着什么样的作用？传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
1- 2 影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？影响测控电路精度的主要因素有：（1）噪声与干扰；（2）失调与漂移，主要是温漂；（3）线性度与保真度；（4 ）输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。
1- 3 为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面？为了适应在各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。
它包括：（1）模数转换与数模转换；（2）直流与交流、电压与电流信号之间的转换。
幅值、相位、频率与脉宽信号等之间的转换；（3）量程的变换；（4）选取所需的信号的能力，信号与噪声的分离，不同频率信号的分离等；（5）对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节的线性化处理、逻辑判断等。
1- 4 测量电路的输入信号类型对其电路组成有何影响？试述模拟式测量电路与增量码数字式测量电路的基本组成及各组成部分的作用。
随着传感器类型的不同，输入信号的类型也随之而异。
主要可分为模拟式信号与数字式信号。
随着输入信号的不同，测量电路的组成也不同。
图X1-1 是模拟式测量电路的基本组成。
传感器包括它的基本转换电路，如电桥，传感器的输出已是电量（电压或电流）。
测控电路课后题
2-2 什么是高共模抑制比放大电路？应用何种场合？有抑制传感器输出共模电压（包括干扰电压）的放大电路称为高共模抑制比放大电路。
应用于要求共模抑制比大于100dB 的场合，例如人体心电测量。
2-7 线性电桥放大电路中，若u 采用直流，其值Ｕ＝10V，R1＝R3= R＝120Ω，ΔR＝0.24Ω时，试求输出电压Ｕo 。
如果要使失调电压和失调电流各自引起的输出小于1mV，那么输入失调电压和输入失调电流应为多少？由图2-14 电路的公式（式2-24）：并将题设代入，可得U=–UΔR/(2R)=10mV。
设输入失调电压为u 和输入失调电流为I 0s，当输出失调电压小于1mV时，输入失调电压u ﹤(1×10 )/ (1+R/R )=0.5mV；输入失调电流为I0s ﹤(1×10 )/[R (1+R/R )]=4.17μA。
2-11 何谓自举电路？应用于何种场合？请举一例说明之。
自举电路是利用反馈使输入电阻的两端近似为等电位，减小向输入回路索取电流，从而提高输入阻抗的电路。
应用于传感器的输出阻抗很高（如电容式，压电式传感器的输出阻抗可达108Ω以上）的测量放大电路中。
图2-7所示电路就是它的例子。
2-13 请根据图2，画出可获得1、10、100十进制增益的电路原理图。
由图X2-3 可得：当开关A 闭合时，Uo=Ui；当开关B闭合时，Uo=10Ui，当开关C 闭合时，Uo=100Ui。
3-1 什么是信号调制？在测控系统中为什么要采用信号调制？什么是解调？在常用的调制方法有哪几种？在精密测量中，进入测量电路的除了传感器输出的测量信号外，还往往有各种噪声。
而传感器的输出信号一般又很微弱，将测量信号从含有噪声的信号中分离出来是测量电路的一项重要任务。
为了便于区别信号与噪声，往往给测量信号赋以一定特征，这就是调制的主要功用。
调制就是用一个信号（称为调制信号）去控制另一作为载体的信号（称为载波信号），让后者的某一特征参数按前者变化。
测控电路基础概念总结
第一章绪论1、测控系统主要由传感器（测量装置）、测量控制电路（测控电路）、执行机构组成2、测控电路的主要要求：精、快、灵、可靠3、测控电路的特点：精度高、动态性能好、高的识别和分析能力、可靠性高、经济性好4、为了提高信号的抗干扰能力，往往需要对信号进行调制。
在紧密测量中希望从信号一形成就成为已调制信号，因此常在传感器中进行调制。
5用电感传感器测量工件轮廓形状时—这是一个幅值按被测轮廓调制的已调制信号---称为调幅信号6、用应变片测量梁的变形，并将应变片接入交流电桥。
这时电桥的输出也是调幅信号，载波信号的频率为电桥供电频率，电桥输出信号的幅值为应变片的变形所调制。
7、采用光栅、激光干涉法等测量位移时时传感器的输出为增量码信号。
8、增量码信号是一种反映过程的信号，或者说是一种反映变化增量的信号。
它与被测对象的状态并无一一对应的关系。
9、绝对码信号是一种与状态相对应的信号。
10、开关信号可视为绝对码信号的特例，当绝对码信号只有一位编码时，就成了开关信号。
开关信号只有0和1两个状态。
11、控制方式可分为开环控制与闭环控制。
12、闭环控制的特点：它的主要特点是用传感器直接测量输出量，将它反馈到输入端与设定电路的输出相比较，当发现他们之间有差异时，进行调节补充:1、信息时代的标志——高性能计算机的发展，速度和容量为其主要标志2、影响测控电路精度的主要因素有哪些？其中那几个因素是最基本的？（1）、噪声与干扰★（2）、失调与漂移，主要是温漂★（3）、线性度与保真度（4）、输入与输出阻抗的影响第二章信号放大电路1、输入失调电压u0s：对于理想运算放大器，输入电压为零，输出电压也必然为零。
然而，实际运算放大器中，前置级的差动放大器并不一定完全对称，必须在输入端加上某一直流电压后才能使输出为零，这一直流电压称之。
2、零点漂移：失调电压随时间和温度而变化，即零点在变动，称之3、输出失调电压u0=(1+R2/R1)u0s4、输出端产生的失调电压u02=-R2I b1+(1+R2/R1)R3I b2若取R3=R1//R2,则u02=R2(I b2-I b1)=R2I0s I0s称为输入失调电流5、绝大部分的运算放大器都是用于反馈状态6、由于运算放大器通常使用在负反馈状态，本来就有1800的相位差，再加上外接和内部电路的RC网络，有可能出现3600的相位差，使电路振荡。
机械工程测试技术基础-简答题
一、 信号及其描述1、周期信号频谱的特点：①离散性——周期信号的频谱是离散的；②谐波性——每条谱线只出现在基波频率的整数倍上，基波频率是诸分量频率的公约数；③收敛性——谐波分量的幅值按各自不同的规律收敛。
2、傅里叶变换的性质：奇偶虚实性、对称性、线性叠加性、时间尺度改变特性、时移和频移特性、卷积特性、积分和微分特性。
3、非周期信号频谱的特点：①非周期信号可分解成许多不同频率的正弦、余弦分量之和，包含了从零到无穷大的所有频率分量；②非周期信号的频谱是连续的；③非周期信号的频谱由频谱密度函数来描述，表示单位频宽上的幅值和相位；④非周期信号频域描述的数学基础是傅里叶变换。
二、测试装置的基本特性1、测量装置的静态特性是在静态测量情况下描述实际测量装置与理想时不变线性系统的接近程度。
线性度——测量装置输入、输出之间的关系与理想比例关系的偏离程度。
灵敏度——单位输入变化所引起的输出变化。
回程误差——描述测量装置同输入变化方向有关的输出特性，在整个测量范围内，最大的差值称为回程误差。
分辨力——能引起输出量发生变化的最小输入量。
零点漂移——测量装置的输出零点偏离原始零点的距离，它是可以随时间缓慢变化的量。
灵敏度漂移——由于材料性质的变化所引起的输入与输出关系的变化。
2、传递函数的特点：①()s H 与输入()t x 及系统的初始状态无关，它只表达系统的传输特性；②()s H 是对物理系统的微分描述，只反映系统传输特性而不拘泥于系统的物理结构；③对于实际的物理系统，输入()t x 和输出()t y 都具备各自的量纲；④()s H 中的分母取决于系统的结构。
3、一阶测试系统和二阶测试系统主要涉及哪些动态特性参数，动态特性参数的取值对系统性能有何影响？一般采用怎样的取值原则？ 答：测试系统的动态性能指标：一阶系统的参数是时间常数τ；二阶系统的参数是固有频率n ω和阻尼比ξ。
对系统的影响：一阶系统的时间常数τ值越小，系统的工作频率范围越大，响应速度越快。
「天津大学测控电路期末试题及答案2」
测控电路期末考试题简答题(每小题6分，共48分)１、什么是自举电路？说明图1所示电路是如何提高放大器的输入阻抗的？答：自举电路是利用反馈使电阻两端等电位,减少向输出回路索取电流,而使输入阻抗增大的一种电路。
22121R u u R u i i i io i --=-= 31R u R u o i -=∴3122R u R u o o -=i o o i u u u u 22122=⇒=∴ i i i u R R R R R u R u i 211221-=-=∴ 1221R R R R i u R i i -== 当21R R =时，输入回路阻抗无穷大，达到了提高放大器输入阻抗的目的。
2、如图2所示电路,Ｎ１、Ｎ2、N ３工作在理想状态，Ｒ1=R 2=２00ＫΩ，R P ＝20K Ω，R 3=R 4=1０ＫΩ，R 5=Ｒ6=20K Ω，试求该电路的差模增益。
解：R o i P i i i o I R u u R u u R u u =-=-=-11112222 )(12111i i P i o u u R R u u --=∴ 21212)(i i i Po u u u R Ru +-=u i135316642o o o o u R R R u u R R R u +⋅+-=⋅+531536426R R u R u R R R u R o oo ++=+ 43R R = 65R R =))(1()(1221351235i i Po o o u u R R R R R u u R R u -++=-=∴ 42)2022001(1020)1(213512=⨯+⨯=++=-=∴P i i o d R R R R R u u u k3、什么是隔离放大电路?就一种隔离方式简述其工作原理。
答:隔离放大电路是一种测量用的电路，它的输入,输出,隔离电路之间没有直接的电路耦合，即输入、输出没有公共接地端。
输入信号经放大进入耦合器，使ＬED 导通，通过光电耦合器件(晶体管）转换为电压或电流信号,经放大输出。
相敏检波电路工作原理及工作过程
相敏检波电路工作原理及工作过程相敏检波器有两种：一种由变压器和二极管桥组成，这种电路体积大，稳定性差;另一种则由模拟乘法器构成，性能上得到了很大提高，但价格高，调试麻烦。
为此，在研制大气电场仪的过程中，根据大气电场仪探头的结构特点和大气电场测试中对检波器的要求，利用光电开关、四通道模拟开关和运放组合设计一种结构简单，性能稳定的相敏检波器。
同时，为了对电场信号的极性进行有效可靠的鉴别，根据相敏检波理论，将通过调整光电开关的设置位置，保证感应电压信号与同步脉冲信号同相，以获得最大整流输出，从而准确辨别被测电场极性。
1、什么是相敏检波电路？相敏检波电路是具有鉴别调制信号相位和选频能力的检波电路。
2、为什么要采用相敏检波？包络检波有两个问题：一是解调的主要过程是对调幅信号进行半波或全波整流，无法从检波器的输出鉴别调制信号的相位。
第二，包络检波电路本身不具有区分不同载波频率的信号的能力。
对于不同载波频率的信号它都以同样方式对它们整流，以恢复调制信号，这就是说它不具有鉴别信号的能力。
为了使检波电路具有判别信号相位和频率的能力，提高抗干扰能力，需采用相敏检波电路。
3、相敏检波电路与包络检波电路在功能与电路构成上最主要的区别是什么？相敏检波电路与包络检波电路在功能上的主要区别是相敏检波电路能够鉴别调制信号相位，从而判别被测量变化的方向，同时相敏检波电路还具有选频的能力，从而提高测控系统的抗干扰能力。
从电路结构上看，相敏检波电路的主要特点是，除了所需解调的调幅信号外，还要输入一个参考信号。
有了参考信号就可以用它来鉴别输入信号的相位和频率。
4、相敏检波电路与调幅电路在结构上有哪些相似之处？它们又有哪些区别？将调制信号ux乘以幅值为1的载波信号就可以得到双边带调幅信号us，将双边带调幅信号us再乘以载波信号，经低通滤波后就可以得到调制信号ux。
这就是相敏检波电路在结构上与调制电路相似的原因。
二者主要区别是调幅电路实现低频调制信号与高频载波信号相乘，输出为高频调幅信号；而相敏检波器实现高频调幅信号与高频载波信号相乘，经滤波后输出低频解调信号。
第2、3、4、5、6、8章作业答案PPT教学课件
自举电路是利用反馈使输入电阻的两端近似为等电位，减小向输入回路索 取电流，从而提高输入阻抗的电路。应用于传感器的输出阻抗很高（如电容 式，压电式传感器的输出阻抗可达108Ω以上）的测量放大电路中。图2-7所 示电路就是它的例子。
2-15 什么是隔离放大电路？应用于何种场合？
由图2-13b和题设可得u01 =ui1 (1+R2 /R1) = 2ui1 , u0=ui2 (1+R4 /R3 )–2ui1 R4/R3 =2ui2–2 ui1=2(ui2-ui1)，所以其闭环电压放大倍数 Kf=2。
2-4 图2-14所示电路，N1、N2、N3工作在理想状态，
R1=R2=100k，R0=10k，R3=R4=20k，R5=R6=60k，
不符合余弦规律时，可将它分解为一些不同频率的余弦信号之和。在信号调 制中必须要求载波信号的频率远高于调制信号的变化频率。由式（3-1）调 幅信号可写为：
u s U m co c t s m m c X Ω o tcso c ts U m co c t s m 2 m c X o c s Ω )t( m 2 m c X o c s Ω )t(
2-2 什么是高共模抑制比放大电路？应用何种场合？
有抑制传感器输出共模电压（包括干扰电压）的放大电路称为高共模抑制比 放大电路。应用于要求共模抑制比大于100dB的场合，例如人体心电测量。
2020/12/11
2
2-3 图2-13b所示电路，N1、N2为理想运算放大器，
R4=R2=R1=R3=R，试求其闭环电压放大倍数。
us
uo'
O
tO
t
a)
b)
测控电路(第5版)第三章习题及答案
a)调制信号b)载波信号c)双边带调幅信号
3-37已知调幅信号表示为us(t)=(10+0.5×cos(2π×100t))cos(2π×104t) mV，确定载波信号频率，调制信号频率，调制度。
3-21从相敏检波器的工作机理说明为什么相敏检波器与调幅电路在结构上有许
多相似之处？它们又有哪些区别？
3-22试述图3-16开关式全波相敏检波电路工作原理，电路中哪些电阻的阻值必须满足一定的匹配关系？并说明其阻值关系。
图3-16题3-22图
3-23什么是相敏检波电路的鉴相特性与选频特性？为什么对于相位称为鉴相，而对于频率称为选频？
3-5什么是调频？请写出调频信号的数学表达式，并画出它的波形。
3-6什么是调相？请写出调相信号的数学表达式，并画出它的波形。
3-7什么是脉冲调宽？请写出脉冲调宽信号的数学表达式，并画出它的波形。
3-8为什么说信号调制有利于提高测控系统的信噪比，有利于提高它的抗干扰能力？它的作用通过哪些方面体现？
3-9为什么在测控系统中常常在传感器中进行信号调制？
调制是给测量信号赋以一定特征，这个特征由作为载体的信号提供。常以一个高频正弦信号或脉冲信号作为载体，这个载体称为载波信号。用需要传输的信号去改变载波信号的某一参数，如幅值、频率、相位。这个用来改变载波信号的某一参数的信号称调制信号。在测控系统中需传输的是测量信号，通常就用测量信号作调制信号。经过调制的载波信号叫已调信号。
第三章信号调制要采用信号调制？什么是解调？在测控系统中常用的调制方法有哪几种？
3-2什么是调制信号？什么是载波信号？什么是已调信号？
3-3什么是调幅？请写出调幅信号的数学表达式，并画出它的波形。
3-4已知调幅信号表示为us(t)=(10+0.5×cos(2π×100t))cos(2π×104t) mV，确定载波信号频率，调制信号频率，调制度。
第三章信号调制解调电路
2、传感器调制
测控系统中常常在传感器中进行信号调制 为了提高测量信号抗干扰能力，常要求从信号一形成就已经 是已调信号，因此常常在传感器中进行调制。 1）、通过交流供电实现调制 如，电阻式传感器、电感式传感器和电容式传感器。
R1 R3 R2 R4
F
R1
R2
Uo
u0
( R2 R1 R2
R3 )U R3 R4
包络检波的基本工作原理是什么？
us
uo'
O
tO
t
a)
b)
由图可见，只要从图a所示的调幅信号中，截去它的下半部，即 可获得图b所示半波检波后的信号 (经全波检波或截去它的上半 部也可)，再经低通滤波，滤除高频信号，即可获得所需调制信
号，实现解调。包络检波就是建立在整流的原理基础上的。
1、二极管与三极管包络检波
三、相敏检波电路
1、相敏检波的功用和原理
1）什么是相敏检波电路？ 相敏检波电路是具有鉴别调制信号相位和选频能力的检波电路。
2）为什么要采用相敏检波？ 包络检波有两个问题：一是解调的主要过程是对调幅信号进行半波或全 波整流，无法从检波器的输出鉴别调制信号的相位。 第二，包络检波电路本身不具有区分不同载波频率的信号的能力。对于 不同载波频率的信号它都以同样方式对它们整流，以恢复调制信号，这 就是说它不具有鉴别信号的能力。为了使检波电路具有判别信号相位和 频率的能力，提高抗干扰能力，需采用相敏检波电路。
作用在二极管VD两端上的电压为ui(t)与uo(t)之差，即uD= ui- uo。所以二极管的导通与否取决于uD
ui(t)达到峰值开始下降以后，随着ui(t)的下降，当ui(t)= uo(t)， 即uD= ui-uo=0时，二极管VD截止。C把导通期间储存的电荷通 过R放电。因放电时常数RC较大，放电较缓慢。
课后答案整理版(1)
5-1 5-4 没有4-3答案不全1-4测控电路在整个测控系统中起着什么样的作用？传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
1-5影响测控电路（仪用电子线路）精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？影响测控电路精度的主要因素有：①噪声与干扰；②失调与漂移，主要是温漂；③线性度与保真度；④输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。
1-7为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面？为了适应在各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。
它包括：①模数转换与数模转换；②直流与交流、电压与电流信号之间的转换。
幅值、相位、频率与脉宽信号等之间的转换；③量程的变换；④选取所需的信号的能力，信号与噪声的分离，不同频率信号的分离等；⑤对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节的线性化处理、逻辑判断等。
1-9为什么要采用闭环控制系统？试述闭环控制系统的基本组成及各组成部分的作用。
在开环系统中传递函数的任何变化将引起输出的变化。
其次，不可避免地会有扰动因素作用在被控对象上，引起输出的变化。
利用传感器对扰动进行测量，通过测量电路在设定上引入一定修正，可在一定程度上减小扰动的影响，但是这种控制方式同样不能达到很高的精度。
一是对扰动的测量误差影响控制精度。
二是扰动模型的不精确性影响控制精度。
测控电路复习习题及答案
试题一答案一、选择题1．右图所示电路为自举组合电路，其输入电流i 为 A. 0 B. u i /10kΩ C. u i /20kΩD. u i /30kΩ （ C ）2．右图所示电路的输出电压为 A. )1/(δδ+=i o u u B. )1/(δδ+-=i o u uC. )1/(δδ-=i o u uD. )1/(δδ--=i o u u （ D ）3．公式202202)()(ωαωω+++=S S S K S H P 为 A. 二阶有源低通滤波器的传递函数 B. 二阶有源高通滤波器的传递函数 C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数 （ D ）4．一个10bit 逐次逼近A/D 转换器，其满量程电压为10V , 若模拟输入电压V 1=i u ,其数字输出量的数值为 A. 0001100101 B. 0001100110 C. 0001000110D. 0001010101 ( B ) 5．在相位跟踪细分电路中，相位基准A. 既是反馈环节，又是细分机构，分频数等于细分数B. 是反馈环节，但不是细分机构C. 是细分机构，且分频数等于细分数，但不是反馈环节u iD. 既是反馈环节，又是细分机构，细分数是分频数的2倍( A ) 6．右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的A. 每一相上桥臂晶体管与下桥臂晶体管各导通1200B. 上、下桥臂晶体管导通状态互相间隔600C. 各相之间相位差为1200D. 换流只能在上下桥臂间进行（ D ）7．在PWM功率转换电路中，有制动工作状态和不可逆的意思是A. 电路不能提供电动机电枢的反相电流和反相电压B. 电路能提供电动机电枢的反相电流但不能提供反相电压C. 电路不能提供电动机电枢的反相电流但能提供反向电压D. 电路既能提供电动机电枢的反相电流又能提供反相电压( B )8．晶闸管的关断条件是A. 阳极接低电平，阴极接高电平B. 阳极与阴极之间的电流小于其维持电流C. 阳极接低电平，阴极也接低电平D. 与阳极和阴极电压无关，仅需门极电压接低电平( B )二、简答题1．什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。
习题讲解1
在系统的功能确定之后，也就把系统的大致结构确定下来。再以信号增益( 通俗地讲：信号的放大倍数)和误差分配，来确定前向信号通道(指从传感器 到模数转换器的模拟信号放大、处理部分电路)所需信号放大、滤波或变换电 路的级数，各级的增益，滤波器的阶数、形式和截止频率等。下一步则要确 定各个组成部分的具体设计要求。
5-3 试画出一个能实现 算电路。
Uo
1 5
Ui1
Ui2
Ui5的15 加Ui1减 U混i2 合 运 Ui5
方法一：如图所示电路。
ui1 uo1 ui2 uo1 ui3 uo1 ui4 uo1 ui5 uo1 0
R
R
R
R
R
uo1
1 5
(ui1
ui 2
ui3
ui 4
ui5 )
uo
C3 C4
4-10 VCVS型高通滤波器的电路如图P4-3所示，试推导该滤波器
的传输函数H(s)并写出该滤波器的特性参数Kp、ω02、Q。
H(s) =
K f Y1Y2
(Y1 +Y2 +Y3 +Y4 )Y5 + [Y1 +(1- K f )Y3 +Y4 ]Y2
=
K f CSC1S
((CS)+(C1S)+1 / R1 )1 / R2 + [(CS)+(1- K f )(1 / R1 )](C1S)
3-6 相敏检波电路与包络检波电路在功能、性能与在 电路构成上最主要的区别是什么？
解：相敏检波电路与包络检波电路在功能上的主
要区别是相敏检波电路能够鉴别调制信号相位， 从而判别被测量变化的方向，同时相敏检波电路 还具有选频的能力，从而提高测控系统的抗干扰 能力。 从电路结构上看，相敏检波电路的主要特点是， 除了所需解调的调幅信号外，还要输入一个参考 信号。 有了参考信号就可以用它来鉴别输入信号的相位 和频率。
测控电路-简答总结
1-4测控电路在整个测控系统中起着什么样的作用？传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
1-5影响测控电路（仪用电子线路）精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？影响测控电路精度的主要因素有：①噪声与干扰；②失调与漂移，主要是温漂；③线性度与保真度；④输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。
1-7为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面？为了适应在各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。
它包括：①模数转换与数模转换；②直流与交流、电压与电流信号之间的转换。
幅值、相位、频率与脉宽信号等之间的转换；③量程的变换；④选取所需的信号的能力，信号与噪声的分离，不同频率信号的分离等；⑤对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节的线性化处理、逻辑判断等。
2-10何谓电桥放大电路？应用于何种场合？由传感器电桥和运算放大器组成的放大电路或由传感器和运算放大器构成的电桥都称为电桥放大电路。
应用于电参量式传感器，如电感式、电阻应变式、电容式传感器等，经常通过电桥转换电路输出电压或电流信号，并用运算放大器作进一步放大，或由传感器和运算放大器直接构成电桥放大电路，输出放大了的电压信号。
2-1 何谓测量放大电路？对其基本要求是什么？在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号的放大电路称为测量放大电路，亦称仪用放大电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、相敏检波的功用和原理
1、什么是相敏检波电路？
相敏检波电路是具有鉴别调制信号相位和选频能力的检波电路。
2、为什么要采用相敏检波？
包络检波有两个问题：一是解调的主要过程是对调幅信号进行半波或全波整流，无法从检波器的输出鉴别调制信号的相位。
第二，包络检波电路本身不具有区分不同载波频率的信号的能力。
对于不同载波频率的信号它都以同样方式对它们整流，以恢复调制信号，这就是说它不具有鉴别信号的能力。
为了使检波电路具有判别信号相位和频率的能力，提高抗干扰能力，需采用相敏检波电路。
3、相敏检波电路与包络检波电路在功能与电路构成上最主要的区别是什么？
相敏检波电路与包络检波电路在功能上的主要区别是相敏检波电路能够鉴别调制信号相位，从而判别被测量变化的方向，同时相敏检波电路还具有选频的能力，从而提高测控系统的抗干扰能力。
从电路结构上看，相敏检波电路的主要特点是，除了所需解调的调幅信号外，还要输入一个参考信号。
有了参考信号就可以用它来鉴别输入信号的相位和频率。
4、相敏检波电路与调幅电路在结构上有哪些相似之处？它们又有哪些区别？
将调制信号Ux乘以幅值为1的载波信号就可以得到双边带调幅信号Us，将双边带调幅信号Us再乘以载波信号，经低通滤波后就可以得到调制信号Ux。
这就是相敏检波电路在结构上与调制电路相似的原因。
二者主要区别是调幅电路实现低频调制信号与高频载波信号相乘，输出为高频调幅信号；而相敏检波器实现高频调幅信号与高频载波信号相乘，经滤波后输出低频解调信号。
这使它们的输入、输出耦合回路与滤波器的结构和参数不同。
二、相敏检波电路的选频与鉴相特性
1、相敏检波电路的选频特性
什么是相敏检波电路的选频特性？
相敏检波电路的选频特性是指它对不同频率的输入信号有不同的传递特性。
以参考信号为基波，所有偶次谐波在载波信号的一个周期内平均输出为零，即它有抑制偶次谐波的功能。
对于n=1,3,5等各奇次谐波，输出信号的幅值相应衰减为基波的1/ n，即信号的传递系数随谐波次数增高而衰减，对高次谐波有一定抑制作用。
2、相敏检波电路的鉴相特性
什么是相敏检波电路的鉴相特性？
如果输入信号us为与参考信号uc(或Uc)同频信号，但有一定相位差，这时输出电压Uo=Usm/2cos∮，即输出信号随相位差∮的余弦而变化。
由于在输入信号与参考信号同频但有一定相位差时，输出信号的大小与相位差有确定的函数关系，可以根据输出信号的大小确定相位差的值，相敏检波电路的这一特性称为鉴相特性.。
