BIOS（Basic Input Output System基本输入输出系统）其实是一 些程序，他可以对主机板上所有设备进行测试和参数设定，BIOS程 序储存在ROM芯片中。它们的联系是：通过BIOS程序可以对CMOS RAM的值进行修改。
百度文库
主板诊断卡指示灯含义
CLK：总线时钟---空板上电即应常亮，否则时钟信号不正常。

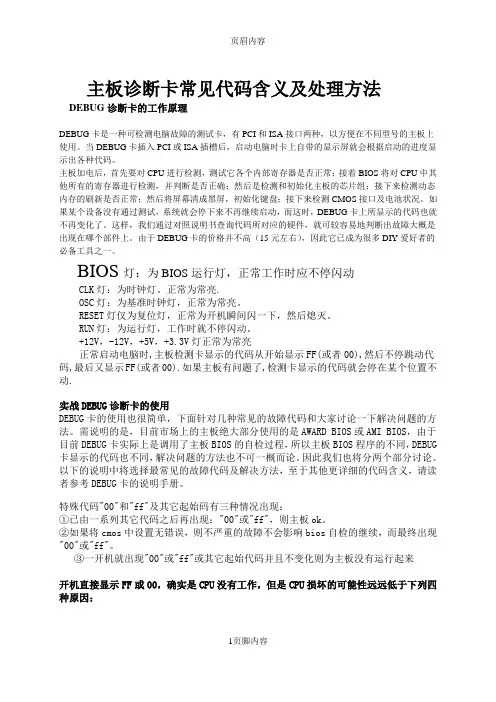

诊断卡的工作原理：利用主板中BIOS内部自检程序的检测结果，通 过代码一一显示出来。
BIOS和CMOS区别与联系
CMOS（Complementary Metal Oxide Semiconductor 互补金属氧化 物半导体原指一种芯片的制程，用CMOS制作的芯片具有省电和低温 的特性，用来储存计算器的设置和系统日期时间。RTC/CMOS RAM整 合在南桥中，通过外部搭配的电池供电。因为CMOS制作的内存耗电 很低，就算计算机一两年都不开电源，CMOS中记录的值也一样可以 得到完整的保存
常见代码
39,45---Intel945以上芯片组不插内存报警，插内存不过通常为北桥空焊 98---Intel芯片组通电后98，北桥问题 d0--BIO资料，CPU到北桥线路，IO问题 d1停住，复位的不停的闪 ，过以后后代码正常跑完---检测PCIE 异常 D1，D2，02---IO周边及相关电路 DD—845，865主板一般为南桥坏 d3 d4 d5---内存，BIOS资料 0A---键盘鼠标，IO 13---拆声卡，刷BIOS
AMI BIOS工作流程
AWARD POST 大致流程
CPU工作---检测CMOS（CF）---初始化芯片组（CO）---初始化PCIE设备---检测内存（C1）---把BIOS资料复制到内存并校验BIOS资 料（C3）---初始化串口键盘鼠标控制器（07）---检测PCI设备（ 25）---调用显卡BIOS并显示（2b）---初始化USB控制器（50）--测试内存（52）---检测键盘鼠标串口并口硬盘灯外设（57-7C）--显示错误并提示操作（7F）---把引导权交给硬盘（FF）---加载 加载操作系统---进系统
2b--显卡 BIOS 北桥
常见代码
50---南桥 USB时钟信号 BIOS资料坏 每个代码都可能回事CMOS设置出错 BIOS资料坏 52---LOGO死机 ---内存坏 内存供电不稳定 刷BIOS 7F停住---直接按F1跳过 不显示 ，档7F代码，按F1可以过去---则修显卡电路 7F以后停住---都是刷BIOS 13快显示时停在13，不插显卡也是如此，拆声卡，刷BIOS
+-12V，+-5V：空板上电即应常亮，否则主板无此电压或短路。
3.3V：这是PCI槽特有的3.3V，空板上电即应常亮，有些板的PCI槽本身无此电压 则不亮
BIOS的分类
BIOS代码分三大品牌： AMI（D开头） AWORD（C开头）和Phoenix。不同品牌BIOS，其代 码含义不一样，检测流程也有一点点区别。
AMI POST 大致流程
CPU工作---初始化芯片组（d0）---初始化PCI-E设备---初始化I/O （d1）---检测内存（d3）---把BIOS资料复制到内存并校验BIOS资 料（d5）---初始化PS/2键盘鼠标（0A）---检测声卡---检测显卡 （2A）---显示---初始化USB控制器（38）---测试内存---检测并 口，串口，软驱等（60）---显示错误并提示操作（85）---加载操 作系统（00）---进系统。
POST

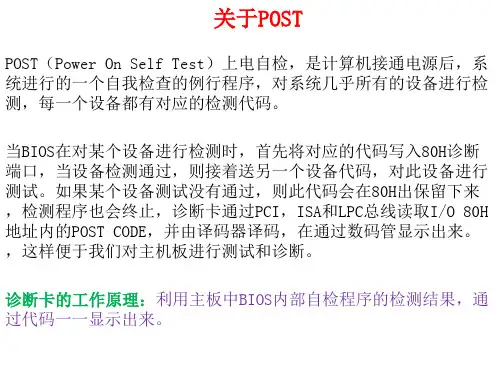

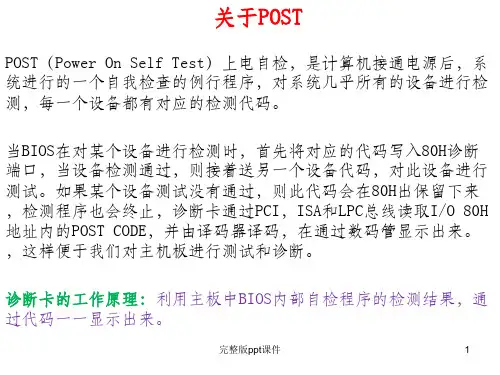

POST（Power On Self Test）上电自检，是计算机接通电源后，系 统进行的一个自我检查的例行程序，对系统几乎所有的设备进行检 测，每一个设备都有对应的检测代码。
当BIOS在对某个设备进行检测时，首先将对应的代码写入80H诊断 端口，当设备检测通过，则接着送另一个设备代码，对此设备进行 测试。如果某个设备测试没有通过，则此代码会在80H出保留下来 ，检测程序也会终止，诊断卡通过PCI，ISA和LPC总线读取I/O 80H 地址内的POST CODE，并由译码器译码，在通过数码管显示出来。 ，这样便于我们对主机板进行测试和诊断。
RST：复位---开机或按复位开关亮一下后熄灭，复位正常。若复位灯常亮或不亮 都表示复位不正常。
IRDY：主设备准备好---有主设备信号是闪亮，否则不亮。
FRAME：帧周期---PCI槽有循环帧信号时才闪亮，平时常亮。
BIOS：基本输入/输出---主板运行时，对主板有读操作时就闪亮。
OSC：振荡---ISA插槽的主振信号，空板上电应则常亮，否则停振。
Phoenix BIOS工作流程
Phoenix POST
CPU工作---初始化芯片组---初始化I/O---初始化IDE控制器---初 始化PCI总线控制器---检测键盘控制器---检测内存---检测PCI设 备---检测显卡---显示---测试键盘---测试内存---显示错误信息--检测并口串口ISAPS/2软驱，鼠标等---检测硬盘光驱---准备引 导并初始化所有设备---加载操作系统---进系统
常见代码
C1过去后 C3停留2秒后0D-41滴滴滴---BIOS资料坏，内存坏 IT8705的IO也会导致0D-41滴滴滴，串口芯片也会 C1--01--02---07循环---IO相关电路 D3-D6——EC-ED，C1-05-04-41滴滴滴---内存坏，BIOS资料坏，串口芯片坏， IT8705坏 C3，D8，E8---BIOS ，内存不兼容 C7代码---检测键盘鼠标故障，查键盘鼠标供电，IO周边 25代码停住 ---拔掉显卡，如果还是25---网卡，声卡，BIOS资料坏，南桥 25，26--插显卡25,26修显卡电路，不插显卡也25先刷BIOS后查网卡南桥
常见代码
C0---CPU和北桥通信异常，BIOS本身资料异常。重点检查CPU到北桥线路。 CF---CMOS电路异常，常见于NVIDIA芯片组， 44,20,50,55,70---等NV桥空焊 45---NVIDIA 主板CMOS电路异常，先检测PCIE，再检测内存 C1---44循环8次以后跳过--不认显卡。 Intel原装板跑25--刷BIOS，不跑码刷BIOS C1---内存不过 07循环跑---查IO的工作条件（2个时钟）或者I/O坏 83627 18 21脚8712 47 49 E9---Intel原装板BIOS资料错误或者BIOS CONFIG跳冒反了
