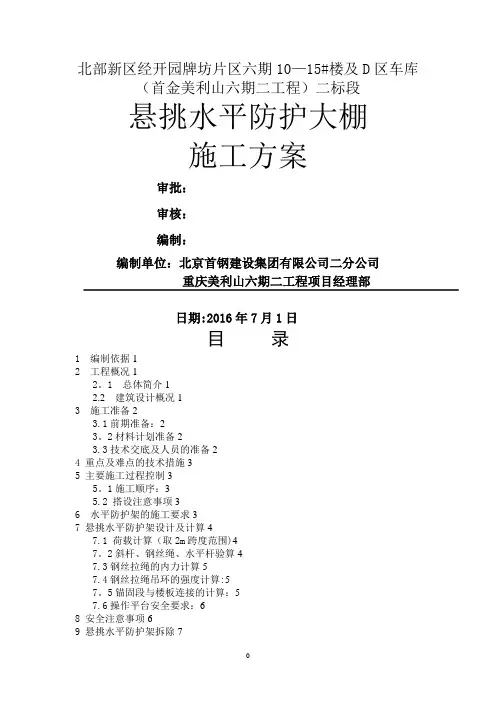

(完整版)悬挑水平防护大棚施工方案

北部新区经开园牌坊片区六期10-15#楼及D区车库（首金美利山六期二工程）二标段

悬挑水平防护大棚

施工方案

审批：

审核：

编制：

编制单位：北京首钢建设集团有限公司二分公司

重庆美利山六期二工程项目经理部

日期：2016年7月1日

目录

1 编制依据 (3)

2 工程概况 (3)

2.1 总体简介 (3)

2.2 建筑设计概况 (3)

3 施工准备 (4)

3.1前期准备： (4)

3.2材料计划准备 (4)

3.3技术交底及人员的准备 (4)

4 重点及难点的技术措施 (5)

5 主要施工过程控制 (5)

5.1施工顺序： (5)

5.2 搭设注意事项 (5)

6 水平防护架的施工要求 (5)

7 悬挑水平防护架设计及计算 (6)

7.1 荷载计算（取2m跨度范围） (6)

7.2斜杆、钢丝绳、水平杆验算 (7)

7.3钢丝拉绳的内力计算 (7)

7.4钢丝拉绳吊环的强度计算： (8)

7.5锚固段与楼板连接的计算: (8)

7.6操作平台安全要求： (9)

8 安全注意事项 (9)

9 悬挑水平防护架拆除 (10)

9.1、拆除准备： (10)

9.2、拆除顺序及要求： (10)

9.3、劳动力及拆架时间安排 (10)

9.4、拆除安全措施： (11)

10 使用的安全措施 (11)

11 水平防护架的验收与保护 (12)

12质量保证技术措施 (14)

13安全技术措施 (15)

1 编制依据

1.1 六期二工程二标段施工组织设计及施工图纸

1.2 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)

1.3 《建筑结构荷载规范》(GB 50009-2001) 2006版

1.4 《混凝土结构工程施工质量验收规范》（GB50204-2015）

1.5 《建设工程施工重大危险源辩识与监控技术规程》（DBJ13-91-2007）1.6 《建筑施工安全检查标准》（JGJ59-2011）

1.7 《建筑施工高处作业安全技术规范》（JGJ80-91）

1.8 《危险性较大的分部分项工程安全管理办法》（建质【2009】87号文）

2 工程概况

2.1 总体简介

工程名称首金美利山六期（二）工程（12,13#楼及1#商业）

质量监督单位重庆北部新区建设工程质量监督站

建设单位重庆首金房地产开发有限公司

设计单位重庆卓创国际工程设计有限公司

地勘单位重庆长江工程勘察设计研究院

监理单位重庆市建永工程监理有限公司

施工单位北京首钢建设集团有限公司

2.2 建筑设计概况

工程总体概况本期工程二标段包括12#、13#楼及1#商业 ,总建筑面积为：52769.77㎡。我公司承建12#、13#楼及1#商业工程。12#楼吊3层、平层以上三十三层、建筑地上高度99.7米，地下14.3米，13#楼吊5层、平层以上二十九层，建筑地上高度87.6米，地下16.5米，1#商业吊3层，建筑高度地下16.5米。

建筑面积

（m2）

建筑高度（m）层数层高(m)

地下地上地下地上地下地上

12#楼23541.73 14.3 99.7 3 33 负一层6.5、

负二层3.9、

负三层4.45

3

13#楼及1#商业29228.04 16.5/1

6.5

87.6/

5/3 29/0

3.15/5.5/4/

2

3/0

项目

楼号

12#楼13#楼及1#商业

±0.00标高(m) 441.500 458.000

3 施工准备

3.1前期准备：

依据设计施工图和本工程特点，编制详细的悬挑大棚施工方案，根据施工组织设计的内容及技术要求，上报监理、建设单位逐一审核，是否有不明确的部位及建议返回后并重新修改完善，便于保质、保量、保安全落实实施。

3.2材料计划准备

序名称数量（每栋楼）备注

1 钢管4000m

2 扣件6000个

3 工字钢60根（6m长）

4 钢丝绳9.5m 120根

8.5m120根

4 竹跳板800块

5 密目安全网200张

6 竹纤维板300张

7 卡子480个

按上表做好材料的采购计划，根据工程进度的需要逐一进场。

3.3技术交底及人员的准备

项目部根据实际需要每栋楼安排一个安全员，另设有一个专业的水平防护外架搭设班组，并组织了具有专业技能操作的技术工人（并持有上岗证）。在搭设之前，由项目部技术人员及安全员分别对操作人员进行安全教育学习和技术交底后才能上岗作业。

4 重点及难点的技术措施

由于本工程属高层建筑，为防止高空物品斜抛至地面，故在12#楼第7层（17.95米层，原悬挑架预埋锚环层）、13#楼第三层（2.95米层，原悬挑架预埋锚环层），各栋楼考虑搭设一道水平防护架，搭设时间为该栋该层悬挑外架拆除后15天内。

水平护架采用悬挑部分采用工16#工字钢搭设，其余部分采用φ48×3.5钢管搭设，由于悬挑跨度较大，悬挑为4000mm，因此在编制施工方案时考虑到整体的稳定性和牢固性，所以预埋锚环较多，且锚环钢筋锚入梁内不应小于LaE（即原悬挑外架所用工字钢锚环，具体详见已批复的悬挑外架施工方案）。

由于该水平防护架搭设的悬挑跨度较大，在搭设过程中，重点注意搭设的先后施工顺序，不能将所搭设的材料集中堆放在一处，应堆放在该搭设的楼面上，以免荷载过大，导致防护架跨塌，发生安全事故。

5 主要施工过程控制

5.1施工顺序：

检查校正锚环→穿入工字钢，固定锚环端→安装钢丝绳→从内向外搭设水平钢管网架→校正水平防护架→铺设竹跳板→铺设竹纤维板→搭设外防护栏杆→检查验收

5.2 搭设注意事项

脚手管中有严重锈蚀、弯曲、压扁、损伤和裂纹者应剔除，搭设时采用φ48

×3.5规格的钢管，以及16#“工”字钢，长度6m，其质量要符合现行国家标准

《碳素结构钢》（GB/T 700）中Q235-A级钢的规定。

脚手板采用宽度200×50 的竹胶板，两端使用10～14 号镀锌钢丝捆紧。

水平防护架搭设允许误差：主杆的垂直偏差不大于架高的1/300，并同时控制其绝对偏差不大于75 ㎜。

搭设好的水平防护大棚外端比内侧高200㎜。

6 水平防护架的施工要求

主龙骨所用的材质要符合质量要求，对于主龙骨的观测，随搭设随观测，发现异常及时更换或者加撑固定。水平防护架的搭设必须由专人监督和负责，确保水平防护架搭设合格，在搭设水平防护架时设专人看护，架子下边及场地附近不得有人以免坠物伤人。水平防护架的搭设必须符合扣件水平防护架搭设规范根据施工方案要求，准备好各种材料吊运到所搭设的该层楼面，对吊绳进行
