光伏发电系统电缆选型ppt课件
光伏发电系统电缆选型
7/13/2016
通信电缆：RVVP 铜芯聚氯乙烯绝缘聚氯乙烯护套绝缘屏蔽软电缆RVVP，又 叫做电气连接抗干扰软电缆，是适用于报警、安防等需防 干扰，安全高效数据传输的通信电缆。 特点：额定工作电压3.6/6KV，电缆导线的长期工作温度 为90℃，最小允许弯曲半径为电缆外径的6倍。主要用来 做通信电缆，起到抗干扰的作用。 敷设：RVVP电缆不能再日光下暴晒，底线芯必须良好接地。 如需抑制电气干扰强度的弱电回路通信电缆，敷设于钢制 管、盒中。与电力电缆平行敷设时相互间距，宜在可能的 范围内远离。
Ica ----计算电流，A； Ical ----回路长期工作计算电流，A； Scac ----电缆计算截面，mm²； P ----电阻系数，铜导体P=0.0184 Ω·mm²/m，铝导 体P=0.0315 Ω·mm²/m ； L ----电缆长度，m；
△Up ----回路允许电压降，V。
直流柜两侧电缆选型对照表
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 7/13/2016 直流柜规格 2进1出 3进1出 4进1出 5进1出 6进1出 7进1出 8进1出 9进1出 10进1出 11进1出 12进1出 13进1出 14进1出 15进1出 16进1出 17进1出 断路器规格 16A 32A 40A 50A 50A 63A 80A 80A 80A 100A 100A 125A 125A 125A 160A 160A 汇流箱侧电缆规格 4mm² 6mm² 10mm² 16mm² 16mm² 16mm² 25mm² 35mm² 50mm² 50mm² 50mm² 70mm² 70mm² 70mm² 70mm² 70mm² 逆变器侧电缆规格 4mm² 6mm² 10mm² 16mm² 16mm² 16mm² 25mm² 35mm² 50mm² 50mm² 50mm² 70mm² 70mm² 70mm² 70mm² 70mm² 备 注

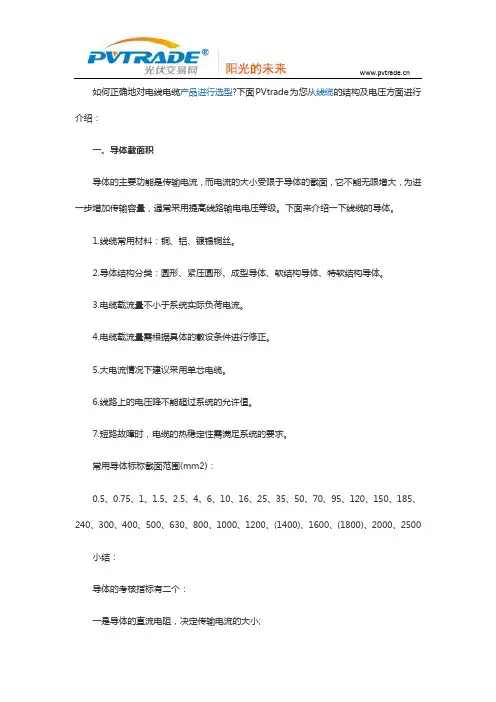

光伏发电系统中的电缆选型(二)
如何正确地对电线电缆产品进行选型?下面PVtrade为您从线缆的结构及电压方面进行介绍：一、导体截面积导体的主要功能是传输电流，而电流的大小受限于导体的截面，它不能无限增大，为进一步增加传输容量，通常采用提高线路输电电压等级。
下面来介绍一下线缆的导体。
1.线缆常用材料：铜、铝、镀锡铜丝。
2.导体结构分类：圆形、紧压圆形、成型导体、软结构导体、特软结构导体。
3.电缆载流量不小于系统实际负荷电流。
4.电缆载流量需根据具体的敷设条件进行修正。
5.大电流情况下建议采用单芯电缆。
6.线路上的电压降不能超过系统的允许值。
7.短路故障时，电缆的热稳定性需满足系统的要求。
常用导体标称截面范围(mm2)：0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、(1400)、1600、(1800)、2000、2500 小结：导体的考核指标有二个：一是导体的直流电阻，决定传输电流的大小;二是导体单丝根数的多少，决定电缆的弯曲性能。
GB/T 3956-2008二、电缆的电压等级电压的表示方式--U0/U(Um )U0--电缆设计用的导体对地或者金属屏蔽之间的额定工频电压。
U—电缆设计用的导体之间的额定工频电压。
Um —设备可承受的“最高系统电压”的最大值。
我国电力系统常用电压等级的分类：1.低压系统—0.6/1kV及以下2.中压系统—6-35kV3.高压系统—66及110kV4.超高压系统—220kV及以上电缆产品电压等级的选择要等于或高于其所匹配电网的电压等级。
中压系统电压等级分类情况：3.6/6(7.2)kV6/6(7.2)、6/10(12)kV8.7/10(12)、8.7/15(17.5)kV12/20(24)kV、18/30(36)kV21/35(40.5)kV 、26/35(40.5)kV电缆的额定电压应适合电缆所在系统的运行条件。
光伏发电系统电缆选型
•光伏发电系统电缆选型内容提要一、涉及电缆选型的相关标准和规范二、光伏发电系统电缆种类、特点及敷设方式三、光伏发电系统电缆选型计算一、涉及电缆选型的相关标准和规范DL /T 5044-2004中华人民共和国电力行业标准A选用多芯电缆时，其允许载流量可按同截面单芯电缆数值计算。
＞由直流柜引出的控制线、信号线应选择铜芯电缆。
其压降不应大于直流系统标称电压的5%。
＞直流电缆的选择和敷设应符合GB 50217中有关的规定。
GB 50217电力工程电缆设计规范A直流供电回路宜采用两芯电缆，当需要时可采用单芯电缆。
〉高温（100。
C以上）或低温（-20。
C以下）场所不宜用聚氯乙烯绝缘电缆。
A直埋敷设电缆时，当电缆承受较大压力或者有机械损伤危险时，应用钢带铠装电缆。
〉最大工作电流作用下的电缆芯温度，不得超过按电缆使用寿命确定的允许值。
〉确定电缆持续允许载流量的环境温度，如果电缆敷设在空气中或电缆沟，应取最热月曰最高温度的平均值。
>电缆路径的选择应符合下列规定>(1)避免电缆遭受机械性外力、过热、腐蚀等危害。
>(2)满足安全要求条件下使电缆较短。
>(3)便于敷设、维护。
>(4)避开将要挖掘施工的地方〉电缆在任何敷设方式及其全部路径条件的上下左右改变部件，都应满足电缆允许弯曲半径要求。
、光伏发电系统电缆种类、特点及敷设方光伏发电系统电缆种类主要有: 光伏专用电缆动力电缆控制电缆通信电缆射频电缆光伏专用电缆：PV1-F l*4mm2A组串到汇流箱的电缆一般用：光伏专用电缆PV1-F 1 *4mm20A特点：光伏电缆，结构简单，其使用的聚烯坯绝缘材料具有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境条件下使用, 具备一定的机械强度。
A敷设：可穿管中加以保护，利用组件支架作为电缆敷设的通道和固定，降低环境因素的影响。
动力电缆：ZRC-YJV22>钢带铠装阻燃交联电缆ZRC-YJV22 T泛应用于：汇流箱到直流柜，直流柜到逆变器，逆变器到变压器，变压器到配电装置的连接电缆，配电装置到电网的连接电缆。
光伏发电系统电缆选型概要
7/13/2024
控制电缆：ZRC-KVVP ➢ ZRC-KVVP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电
缆。适用于交流额定电压450/750V及以下控制、监控回路 及保护线路。 ➢ 特点：长期允许使用温度为70℃。最小弯曲半径半径不小 于外径的6倍。 ➢ 敷设：一般敷设在室内、电缆沟、管道等要求屏蔽、阻燃 的固定场所。
7/13/2024
➢ 举例：有一个0.5MW的光伏发电系统，其采用的组件标称 电流为8A，额定工作电压Uo为30V，汇流箱规格为12进1出， 500KWp三相逆变器标称电压为270V，变压器的规格为 500KVA，升压至10KV电网。这个光伏发电系统电缆选型规 格。
➢ 组串到汇流箱电缆：PV1-F 1*4mm²。 ➢ 汇流箱到直流柜电缆为：ZRC-YJV22 2*50mm²。 ➢ I直=P总/U汇=0.5MW/（30*12）V=833A<2*540=1080A
有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境 条件下使用，具备一定的机械强度。 ➢ 敷设：可穿管中加以保护，利用组件支架作为电缆敷设的 通道和固定，降低环境因素的影响。
7/13/2024
动力电缆：ZRC-YJV22 ➢ 钢带铠装阻燃交联电缆ZRC-YJV22广泛应用于：汇流箱到
直流柜，直流柜到逆变器，逆变器到变压器，变压器到配 电装置的连接电缆，配电装置到电网的连接电缆。 ➢ 光伏发电系统中比较常见的ZRC-YJV22电缆标称截面有： 2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、 70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²。
光伏发电系统电缆选型
三、光伏发电系统电缆选型计算
电缆截面的选择
电缆截面的选择应满足允许温升、电压损失、机械强度等 要求，直流系统电缆按电缆长期允许载流量选择，并按电 缆允许压降校验，计算公式如下：
按电缆长期允许载流量：Ipc >=Ical 按回路允许电压降：Scac=P·2LIca/△Up 式中：
2/1/2020
直流柜规格 2进1出 3进1出 4进1出 5进1出 6进1出 7进1出 8进1出 9进1出 10进1出 11进1出 12进1出 13进1出 14进1出 15进1出 16进1出 17进1出
断路器规格 16A 32A 40A 50A 50A 63A 80A 80A 80A 100A 100A 125A 125A 125A 160A 160A
2/1/2020
通信电缆：DJYVRP2-22
DJYVRP2-22聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽铠装计 算机专用软电缆，适用于额定电压500V及以下对于防干扰 要求较高的电子计算机和自动化连接电缆。
特点：DJYVRP2-22电缆具有抗氧化性，绝缘电阻高，耐电 压好，介电系数小的特点，在确保使用寿命的同时，还能 减少回路间的相互串扰和外部干扰，信号传输质量高。最 小弯曲半径不小于电缆外径的12倍。
有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境 条件下使用，具备一定的机械强度。 敷设：可穿管中加以保护，利用组件支架作为电缆敷设的 通道和固定，降低环境因素的影响。
2/1/2020
动力电缆：ZRC-YJV22 钢带铠装阻燃交联电缆ZRC-YJV22广泛应用于：汇流箱到
直流柜，直流柜到逆变器，逆变器到变压器，变压器到配 电装置的连接电缆，配电装置到电网的连接电缆。 光伏发电系统中比较常见的ZRC-YJV22电缆标称截面有： 2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、 50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、 240mm²、300mm²。
光伏发电系统电缆选型概要
精选ppt
17
三、光伏发电系统电缆选型计算
精选ppt
18
电缆截面的选择
➢ 电缆截面的选择应满足允许温升、电压损失、机械强度等 要求，直流系统电缆按电缆长期允许载流量选择，并按电 缆允许压降校验，计算公式如下：
➢ 按电缆长期允许载流量：Ipc >=Ical
➢ 按回路允许电压降：Scac=P·2LIca/△Up
精选ppt
12
通信电缆：DJYVRP2-22
➢ DJYVRP2-22聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽铠装计 算机专用软电缆，适用于额定电压500V及以下对于防干扰 要求较高的电子计算机和自动化连接电缆。
➢ 特点：DJYVRP2-22电缆具有抗氧化性，绝缘电阻高，耐电 压好，介电系数小的特点，在确保使用寿命的同时，还能 减少回路间的相互串扰和外部干扰，信号传输质量高。最 小弯曲半径不小于电缆外径的12倍。
125A
PV1-F 1*4mm²
160A
PV1-F 1*4mm²
200A
PV1-F 1*4mm²
精选ppt
直流柜侧电缆规格
4或6mm² 6mm² 10mm²
10或16mm² 16mm² 16mm² 25mm² 35mm²
35或50mm² 50mm² 50mm²
50或70mm² 70mm² 70mm² 70mm² 70mm² 26
直流柜两侧电缆选型对照表
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
直流柜规格 2进1出 3进1出 4进1出 5进1出 6进1出 7进1出 8进1出 9进1出 10进1出 11进1出 12进1出 13进1出 14进1出 15进1出 16进1出 17进1出
光伏发电系统电缆如何选
光伏发电系统电缆如何选
1.铜导体 vs 铝导体：
2.电缆尺寸：
正确选择光伏系统电缆的尺寸是至关重要的。
电缆的尺寸取决于系统的电流大小和长度。
过小的电缆尺寸可能会导致过高的电缆功率损耗和过热，而过大的电缆尺寸则会增加不必要的成本。
因此，应根据具体的系统需求和规范来选择适当的电缆尺寸。
3.电线绝缘和护套材料：
光伏发电系统电缆应具有对抗UV辐射，温度变化，机械应力和化学物质腐蚀的能力。
常用的电线绝缘和护套材料有聚乙烯（PE），交联聚乙烯（XLPE）和致密聚乙烯（HDPE）。
选择材料时，应确保其能够经受住系统环境中的各种压力和应力。
4.耐候性：
由于光伏发电系统电缆通常安装在户外暴露的环境中，必须具有耐候性。
耐候性可以确保电缆在极端温度和湿度条件下的可靠性。
电缆外护套通常采用特殊的聚合物材料，具有耐紫外线和耐化学腐蚀的能力。
5.安全认证和合规性：
选择符合国家相关标准和安全认证的电缆非常重要。
光伏发电系统电缆应符合国际和国家标准，如IEC、EN和UL等。
此外，选择具有相关认证和标志的电缆，如CE标志和TUV认证，也是确保质量和安全性的重要因素。
6.连接方式：
7.预留寿命和维护：
综上所述，光伏发电系统电缆的选择应根据具体的系统需求来进行，包括导体材料、尺寸、绝缘和护套材料、耐候性、安全认证和合规性、连接方式、预留寿命和维护。
光伏电缆选购(教学课件PPT)
4、电缆的敷设方式 5、电缆芯的类型(铜芯，铝芯); 6、电缆的大小规格。
2.7 光伏电缆选购
光伏发电系统电缆按照光伏发电的系统可分为直
电力线缆及其选择 流电缆及交流电缆，其中组件间串联电缆，及组
2.7 光伏电缆选购
光伏发电电缆导体材料的选择
光伏发电使用的直流电缆多数情况下为户外长期工作，受施工条件的 限制，电缆连接多采用接插件。电缆导体材料可分为铜芯和铝芯。铜芯电 缆具有的抗氧化能力比铝要好，寿命长，稳定性能要好，压降小和电量损 耗小的特点；在施工上由于铜芯柔性好，允许的弯度半径小，所以拐弯方 便，穿管容易；而且铜芯抗疲劳、反复折弯不易断裂，所以接线方便；同 时铜芯的机械强度高，能承受较大的机械拉力，给施工敷设带来很大便利， 也为机械化施工创造了条件。相反铝芯电缆，由于铝材的化学特性，安装 接头易出现氧化现象(电化学反应)，特别是容易发生蠕变现象，易导致故障 的发生。另外根据IEC287进行计算，在同等敷设条件下，要想获得同样的 载流量，铝的截面要大二档，这样带来电缆敷设通道增大，有可能要采取 专用敷设通道，增加投资成本。
2.7 光伏电缆选购
2.7 光伏电缆选购
【案例引导】光伏电缆成本核算
2.7 光伏电缆选购
光伏电站光伏电缆
光伏发电系统电缆按照光伏发电的系统可分为 直流电缆及交流电缆，其中组件间串联电缆， 及组串间并联的直流电缆占据了一半以上的电 缆量，经逆变器后的使用的为交流电缆。
组件间
2.7 光伏电缆选购
光伏电站光伏电缆
橡胶电缆 PVC电缆
2.7 光伏电缆选购
光伏电站光伏电缆技术要求
为应对高温导致的潜在危险，制造商倾向于使用双层绝缘橡胶护套 电缆。但此类电缆的标准版本仅允许用于最高工作温度为60°C的环境下。 而在欧洲，屋顶上即可测得出的温度值却高达100°C。
光伏发电系统中的电缆选型(一)
在光伏电站建设过程中除主要设备，如光伏组件、逆变器、升压变压器以外，配套连接的光伏电缆材料对光伏电站的整体盈利的能力、运行的安全性、是否高效，同样起着至关重要的作用，下面PVtrade为您介绍一下电缆选型相关知识。
电缆按照光伏电站的系统可分为直流电缆及交流电缆，根据用途及使用环境的不同分类如下：1.直流电缆(1)组件与组件之间的串联电缆。
(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。
(3)直流配电箱至逆变器之间电缆。
以上电缆均为直流电缆，户外敷设较多，需防潮、防暴晒、耐寒、耐热、抗紫外线，某些特殊的环境下还需防酸碱等化学物质。
2.交流电缆(1)逆变器至升压变压器的连接电缆。
(2)升压变压器至配电装置的连接电缆。
(3)配电装置至电网或用户的连接电缆。
此部分电缆为交流负荷电缆，户内环境敷设较多，可按照一般电力电缆选型要求选择。
3.光伏专用电缆光伏电站中大量的直流电缆需户外敷设，环境条件恶劣，其电缆材料应根据抗紫外线、臭氧、剧烈温度变化和化学侵蚀情况而定。
普通材质电缆在该种环境下长期使用，将导致电缆护套易碎，甚至会分解电缆绝缘层。
这些情况会直接损坏电缆系统，同时也会增大电缆短路的风险，从中长期看，发生火灾或人员伤害的可能性也更高，大大影响系统的使用寿命。
因此，在光伏电站中使用光伏专用电缆和部件是非常有必要的。
随着光伏产业的不断发展，光伏配套部件市场逐步形成，就电缆而言，已开发出了多种规格的光伏专业电缆产品。
近期研制开发的电子束交叉链接电缆，额定温度为120℃，可抵御恶劣气候环境和经受机械冲击。
又如RADOX电缆是根据国际标准IEC216研制的一种太阳能专用电缆，在户外环境下，使用寿命是橡胶电缆的8倍，是PVC电缆的32倍。
光伏专用电缆和部件不仅具有最佳的耐风雨性、耐紫外线和臭氧侵蚀性，而且能承受更大范围的温度变化(例如：从-40～125℃)。
在欧洲，技术人员通过测试，屋顶上可测得出的温度值高达100～110℃。
光伏发电系统电缆选型培训课件.ppt
特种
耐气候耐油
附表2：数字标记铠装层外被层或外护套
培训
---光伏发电系统电缆选型
二○一三年一月
vv
内容提要

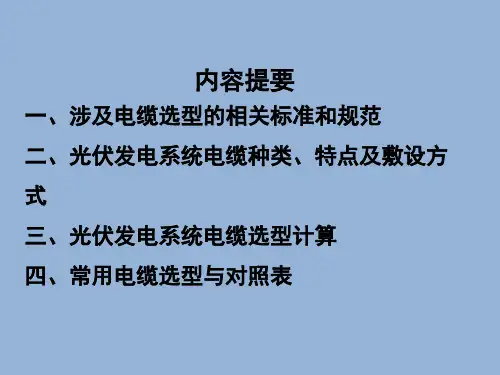

一、涉及电缆选型的相关标准和规范 二、光伏发电系统电缆种类、特点及敷设方 式 三、光伏发电系统电缆选型计算 四、常用电缆选型与对照表
vv
一、涉及电缆选型的相关标准和规范
vvLeabharlann DL /T 5044-2004 中华人民共和国电力行业标准 选用多芯电缆时，其允许载流量可按同截面单芯电缆数值
1/3/2020
vv
通信电缆：DJYVRP2-22
DJYVRP2-22聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽铠装计 算机专用软电缆，适用于额定电压500V及以下对于防干扰 要求较高的电子计算机和自动化连接电缆。
特点：DJYVRP2-22电缆具有抗氧化性，绝缘电阻高，耐电 压好，介电系数小的特点，在确保使用寿命的同时，还能 减少回路间的相互串扰和外部干扰，信号传输质量高。最 小弯曲半径不小于电缆外径的12倍。
计算。
由直流柜引出的控制线、信号线应选择铜芯电缆。其压降 不应大于直流系统标称电压的5%。
直流电缆的选择和敷设应符合GB 50217中有关的规定。
1/3/2020
vv
GB 50217 电力工程电缆设计规范 直流供电回路宜采用两芯电缆，当需要时可采用单芯电缆。
高温（100℃以上）或低温（-20℃以下）场所不宜用聚氯 乙烯绝缘电缆。
特点：光伏电缆，结构简单，其使用的聚烯烃绝缘材料具 有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境 条件下使用，具备一定的机械强度。
敷设：可穿管中加以保护，利用组件支架作为电缆敷设的 通道和固定，降低环境因素的影响。
光伏发电系统电缆选型PPT文档32页
