相关开关电源原理及电路图2012-06-03 17:39:37 来源:21IC关键字：开关电源电路图什么是开关电源?所谓开关电源，故名思议，就是这里有一扇门，一开门电源就通过，一关门电源就停止通过，那么什么是门呢，开关电源里有的采用可控硅，有的采用开关管，这两个元器件性能差不多，都是靠基极、(开关管)控制极(可控硅)上加上脉冲信号来完成导通和截止的，脉冲信号正半周到来，控制极上电压升高，开关管或可控硅就导通，由220V整流、滤波后输出的300V电压就导通，通过开关变压器传到次级，再通过变压比将电压升高或降低，供各个电路工作。
振荡脉冲负半周到来，电源调整管的基极、或可控硅的控制极电压低于原来的设置电压，电源调整管截止，300V电源被关断，开关变压器次级没电压，这时各电路所需的工作电压，就靠次级本路整流后的滤波电容放电来维持。
待到下一个脉冲的周期正半周信号到来时，重复上一个过程。
这个开关变压器就叫高频变压器，因为他的工作频率高于50HZ低频。
那么推动开关管或可控硅的脉冲如何获得呢，这就需要有个振荡电路产生，我们知道，晶体三极管有个特性，就是基极对发射极电压是0.65-0.7V是放大状态，0.7V以上就是饱和导通状态，-0.1V- -0.3V就工作在振荡状态，那么其工作点调好后，就靠较深的负反馈来产生负压，使振荡管起振，振荡管的频率由基极上的电容充放电的时间长短来决定，振荡频率高输出脉冲幅度就大，反之就小，这就决定了电源调整管的输出电压的大小。
那么变压器次级输出的工作电压如何稳压呢，一般是在开关变压器上，单绕一组线圈，在其上端获得的电压经过整流滤波后，作为基准电压，然后通过光电耦合器，将这个基准电压返回振荡管的基极，来调整震荡频率的高低，如果变压器次级电压升高，本取样线圈输出的电压也升高，通过光电耦合器获得的正反馈电压也升高，这个电压加到振荡管基极上，就使振荡频率降低，起到了稳定次级输出电压的稳定，太细的工作情况就不必细讲了，也没必要了解的那么细的，这样大功率的电压由开关变压器传递，并与后级隔开，返回的取样电压由光耦传递也与后级隔开，所以前级的市电电压，是与后级分离的，这就叫冷板，是安全的，变压器前的电源是独立的，这就叫开关电源。
东元 海利普开关电源电路分析
两例变频器开关电源电路实例——兼论电容C23在电路中的重要作用先看以下电路实例：图1 东元7200PA 37kW变频器开关电源电路CN4图2 海利普HLPP001543B型15kW变频器开关电源电路图1、图2电路结构和原理基本上是相同的，下面以图1电路例简述其工作原理。
开关电源的供电取自直流回路的530V直流电压，由端子CN19引入到电源/驱动板。
电路原理简述：由R26~R33电源启动电路提供Q2上电时的起始基极偏压，由Q2的基极电流Ib的产生，导致了流经TC2主绕组Ic的产生，继而正反馈电压绕组也产生感应电压，经R32、D8加到Q2基极；强烈的正反馈过程，使Q2很快由放大区进入饱合区；正反馈电压绕组的感应电压由此降低，Q2由饱合区退出进入放大区，Ic开始减小；正反馈绕组的感应电压反向，由于强烈的正反馈作用，Q2又由放大状态进入截止区。
以上电路为振荡电路。
D2、R3将Q2截止期间正反馈电压绕组产生的负压，送入Q1基极，迫使其截止，停止对Q2的Ib的分流，R26-R33支路再次从电源提供Q1的起振电流，使电路进入下一个振荡循环过程。
5V输出电压作为负反馈信号（输出电压采样信号）经稳压电路，来控制Q2的导通程度，实施稳压控制。
稳压电路由U1基准电压源、PC1光电耦合器、Q1分流管等组成。
5V输出电压的高低变化，转化为PC1输入侧发光二极管的电流变化，进而使PC1输出测光电三极管的导通内阻变化，经D1、R6、PC1调整了Q2的偏置电流。
以此调整输出电压使之稳定。
这是我的第二本有关变频器维修的书中，对图1电路原理的简述，由于疏漏了对电容C23作用的讲解，给读者带来了一些疑问：1）N2绕组负电压是如何加到Q2基极的？2）电路中C23的作用是什么？3）C23的充、放电回路是怎样走的？这3问题涉及到电路原理的关键部分，无它，开关电管Q2即无法完成由饱和导通→进入放大区→快速截止→重新导通的工作状态转换，三个问题其实又只是一个问题，即图1的C23（或图2中的C38）究竟对电路的工作状态转换起到怎样的重要作用？先不要忙，将这个问题暂且按下不表，先说几句题外话。
常见几种开关电源工作原理及电路图
常见几种开关电源工作原理及电路图图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。
这部分电路目前已集成化，制成了各种开关电源用集成电路。
控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
２．单端反激式开关电源单端反激式开关电源的典型电路如图三所示。
电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。
所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。
当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
单端反激式开关电源是一种成本最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。
唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。
单端反激式开关电源使用的开关管VT1 承受的最大反向电压是电路工作电压值的两倍，工作频率在20－200kHz之间。
３．单端正激式开关电源单端正激式开关电源的典型电路如图四所示。
这种电路在形式上与单端反激式电路相似，但工作情形不同。
当开关管VT1导通时，VD2也导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。
在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。
为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于５０％。
由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。
开关电源原理图精讲.pdf
开关电源原理（希望能帮到同行的你更加深入的了解开关电源，温故而知新吗！！）一、开关电源的电路组成[/b]：：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路[/b]：：1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源安全保护电路原理图解
开关电源安全保护电路原理图解对于开关电源而言, 平安、牢靠性历来被视为重要的性能之一. 开关电源在电气技术指标满意电子设备正常使用要求的条件下, 还要满意外界或自身电路或负载电路消失故障的状况下也能平安牢靠地工作. 为此, 须有多种爱护措施. 对爱护电路的特点分析, 对存在不足期盼克服, 盼望设计出更平安、更牢靠的爱护电路。
1 浪涌电流电路剖析浪涌电流是由于电压突变所引起. 如电子设备在第一次加电压时, 由于大容量电源电容器充电引起的涌入初始电流开机浪涌电流; 又如直击雷、感应雷沿着电源线进入开关电源的突变电压所产生瞬态电流雷浪涌电流. 浪涌电流上升时间特别快, 持续时间特别短, 破坏作用特别大. 为防止或减轻浪涌电流的破坏, 设置抑制浪涌电流或将浪涌电流转移到地线等方式来爱护开关电源避开浪涌电流的损害。
1. 1 启动限流爱护开关电源的初级整流电路有大容量滤波电容,开机瞬间整流管向这些大电容充电, 使整流管瞬时电流超过额定值. 为减小开机启动限流( 浪涌电流) ,开关电源通常都设有抗冲击电路. 如图1 电路, 在开机瞬间, 开关电源变压器的3、4 绕组电压为0V, VD5截止, 晶闸管VD6 的G、K 极间电压为0V, VD6 截止.充电电流路径: AC220V→VD1-4 正极→大电容C1→地→R2→VD1- 4 负极. 由于R2 有阻碍大电流作用( 一般设为3. 3Ω) , 因此能有效限制开机浪涌电流。
开关电源正常工作后, 开关电源变压器的1、2绕组上产生感应电压, 对C2 充电( 充电时间常数约等于R3×C2) , 使VD6 导通, 整流电流不再经R2, 而是经VD6 的A、K 极返回整流桥VD1- 4 的负极. 也就是说, 在正常工作状态, VD6 将R2 短路, 防止R2产生功耗.R2 仅在开机瞬间起作用。
用晶闸管作启动限流爱护平安牢靠, 但电路比较简单些, 从电路成本和电路简捷等角度来说用温控电阻作启动限流爱护, 它既经济又简洁更平安牢靠, 如图3。
详解自激开关电源电路图

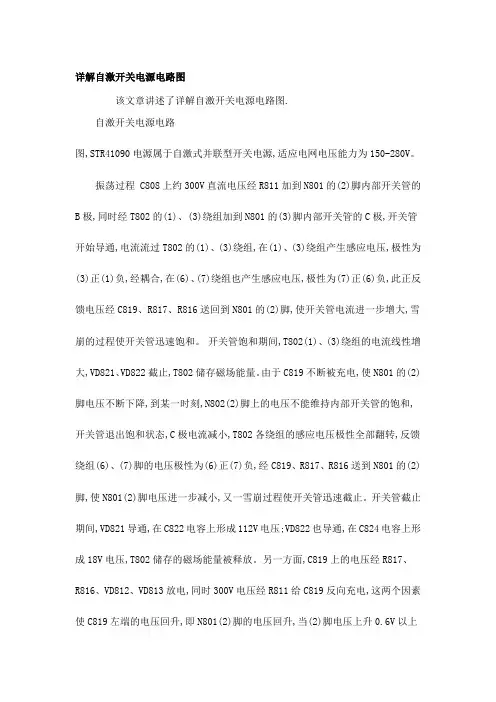

详解自激开关电源电路图该文章讲述了详解自激开关电源电路图.自激开关电源电路图,STR41090电源属于自激式并联型开关电源,适应电网电压能力为150-280V。
振荡过程 C808上约300V直流电压经R811加到N801的(2)脚内部开关管的B极,同时经T802的(1)、(3)绕组加到N801的(3)脚内部开关管的C极,开关管开始导通,电流流过T802的(1)、(3)绕组,在(1)、(3)绕组产生感应电压,极性为(3)正(1)负,经耦合,在(6)、(7)绕组也产生感应电压,极性为(7)正(6)负,此正反馈电压经C819、R817、R816送回到N801的(2)脚,使开关管电流进一步增大,雪崩的过程使开关管迅速饱和。
开关管饱和期间,T802(1)、(3)绕组的电流线性增大,VD821、VD822截止,T802储存磁场能量。
由于C819不断被充电,使N801的(2)脚电压不断下降,到某一时刻,N802(2)脚上的电压不能维持内部开关管的饱和,开关管退出饱和状态,C极电流减小,T802各绕组的感应电压极性全部翻转,反馈绕组(6)、(7)脚的电压极性为(6)正(7)负,经C819、R817、R816送到N801的(2)脚,使N801(2)脚电压进一步减小,又一雪崩过程使开关管迅速截止。
开关管截止期间,VD821导通,在C822电容上形成112V电压;VD822也导通,在C824电容上形成18V电压,T802储存的磁场能量被释放。
另一方面,C819上的电压经R817、R816、VD812、VD813放电,同时300V电压经R811给C819反向充电,这两个因素使C819左端的电压回升,即N801(2)脚的电压回升,当(2)脚电压上升0.6V以上时,开关管再次导通,开始下一周期的振荡。
稳压电路稳压电路由STR41090内部完成,T802的(5)、(6)脚为取样绕组,经VD814整流、C817滤波,在C817上形成取样电压,在正常情况下,C817上的电压约为84V,若输出电压112V升高,则取样电压也必定升高,该取样电压经R815送到N801的(1)脚,通过内部调节,最终使输出电压稳定在112V。
开关电源电路详细讲解图
开关电源电路详解图一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
电脑开关电源原理及电路图
电脑开关电源原理及电路图2.1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源，无论是否开启，其辅助电源就一直在工作，直接为开关电源控制电路提供工作电压。
图1中，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。
C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。
TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。
L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。
C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。
2.2、高压尖峰吸收电路D18、R004和C01组成高压尖峰吸收电路。
当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。
2.3、辅助电源电路整流器输出的300V左右直流脉动电压，一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极，另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流，使Q03开始导通。
Ic流经T3初级①~②绕组，使T3③~④反馈绕组产生感应电动势(上正下负)，通过正反馈支路C02、D8、R06送往Q03的b极，使Q03迅速饱和导通，Q03上的Ic电流增至最大，即电流变化率为零，此时D7导通，通过电阻R05送出一个比较电压至IC3（光电耦合器Q817）的③脚，同时T3次级绕组产生的感应电动势经D50整流滤波后一路经R01限流后送至IC3的①脚，另一路经R02送至IC4（精密稳压电路TL431），由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定，经IC4的K端输出至IC3的②脚电压变化率几乎为零，使IC3内发光二极管流过的电流几乎为零，此时光敏三极管截止，从而导致Q1截止。
29种彩电开关电源电路图和原理说明(图)
29种彩电开关电源电路图和原理说明（图）2013-07-02 00:39:25作者：中华维修整理53506我要评论编者注：这29种开关电源电路是CRT彩电电源电路的典型代表，搞懂了这些电源原理，那么修彩电开关电源基本上是小试牛刀。
1.A3机芯电源A3机芯电源最早出现在采用三洋公司的LA7680机芯上，故而得名，因其电路简洁、效率高、易扩展、易维修，现在已被各厂家广泛使用。
R520、R521、R522为起动电阻，R519、C514、R524、V513、T501的（1）、（2）绕组组成正反馈回路，C514为振荡电容。
V553及周边元件、VD515、V511、V512组成稳压控制电路。
R552为取样电阻，VD561为V553的发射极提供基准电压，当电源输出电压过高时，V553、VD515、V511、V512均导通程度增加，使开关管V513的基极被分流，输出电压随之下降；反之，若电源输出电压降低时，V553、VD515、V511、V512均导通程度减少，使开关管V513的基极分流减少，输出电压随之上升。
VD518、VD519、R523组成过压保护电路。
另外VD563也为过压保护。
C515的作用：我们来看如果没有C515会怎样？当某一时刻开关变压器的（1）脚相对（2）脚为正时，一方面（1）脚的电压经R519、C514加到V513的基极，欲使V513饱和，但同时，该电压也经R526加到V512的基极，这样一来，V512饱和导通，而V512饱和导通将迫使V513截止，这就有矛盾了。
再来看加入C515的情况：同样当某一时刻开关变压器的（1）脚相对（2）脚为正，欲使V513饱和，这时该电压也经R526加到V512的基极，但由于有C515的存在，C515两端的电压不能突变，需经一定时间的延迟，或者说C515有一个充电过程，才会使V512饱和，这样就不会干扰V513的饱和了。
显然，C515容量的大小决定了延迟的时间，这样也会影响V513基极脉冲的占空比，同样也会影响输出电压的大小，根据这一点，有人误认为C515是振荡电容，这显然是不对的。
UC3843开关电源经典讲解
开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路：1、AC输入整流滤波电路原理：防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC输入滤波电路原理：输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
【新提醒】开关电源电路图原理讲解图解
【新提醒】开关电源电路图原理讲解图解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
详解自激开关电源电路图
详解自激开关电源电路图章讲述了详解自激开关电源电路图.激开关电源电路图,STR41090电源属于自激式并联型开关电源,适应电网力为150-280V。
荡过程 C808上约300V直流电压经R811加到N801的(2)脚部开关管的B极,同时经T802的(1)、(3)绕组加到N801关管的C极,开关管开始导通,电流流过T802的(1)、(3)绕组,在(1)、(3)绕组产生感应电压,极性为(3)正(1)负,经耦7)绕组也产生感应电压,极性为(7)正(6)负,此正反馈电压经C819、R817、R816送回到N801的(2)脚,使开关管电流雪崩的过程使开关管迅速饱和。
开关管饱和期间,T802(1)、(3)绕组的电流线性增大,VD821、VD822截止,T802储存于C819不断被充电,使N801的(2)脚电压不断下降,到某一时刻,N802(2)脚上的电压不能维持部开关管的饱和,开关态,C极电流减小,T802各绕组的感应电压极性全部翻转,反馈绕组(6)、(7)脚的电压极性为(6)正(7)负,经C819、R8 N801的(2)脚,使N801(2)脚电压进一步减小,又一雪崩过程使开关管迅速截止。
开关管截止期间,VD821导通,在C8 112V电压;VD822也导通,在C824电容上形成18V电压,T802储存的磁场能量被释放。
另一方面,C819上的电压经R8 812、VD813放电,同时300V电压经R811给C819反向充电,这两个因素使C819左端的电压回升,即N801(2)脚的电压脚电压上升0.6V以上时,开关管再次导通,开始下一周期的振荡。
稳压电路稳压电路由STR41090部完成,T802的(5样绕组,经VD814整流、C817滤波,在C817上形成取样电压,在正常情况下,C817上的电压约为84V,若输出电压112电压也必定升高,该取样电压经R815送到N801的(1)脚,通过部调节,最终使输出电压稳定在112V。
开关电源电路组成及各部分详解
开关电源各功能电路详解一、开关电源的电路组成二、输入电路的原理及常见电路三、功率变换电路四、输出整流滤波电路五、稳压环路原理六、短路保护电路七、输出端限流保护八、输出过压保护电路的原理九、功率因数校正电路（PFC）一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
开关电源电路组成及各部分详解
开关电源各功能电路详解一、开关电源的电路组成二、输入电路的原理及常见电路三、功率变换电路四、输出整流滤波电路五、稳压环路原理六、短路保护电路七、输出端限流保护八、输出过压保护电路的原理九、功率因数校正电路〔PFC〕一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器〔EMI〕、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，假设电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1〔热敏电阻〕就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小〔RT1是负温系数元件〕，这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯洁的直流电压。
假设C5容量变小，输出的交流纹波将增大。
2、 DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
开关电源电路组成及各部分详解
开关电源广泛应用于电力设备中，其电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：输入电路的原理及常见电路1、AC输入整流滤波电路原理：①、防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②、输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③、整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC输入滤波电路原理：①、输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
②、R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源电路图及工作原理
开关电源电路图及工作原理
以下是一种常见的开关电源电路图及其工作原理：
该电路图包括输入端（Vin）、输出端（Vout）、开关管（Q）、变压器（T）、二极管（D）和滤波电容（C）。
工作原理如下：
1. 当输入电压Vin为正常工作范围时，通过开关管Q的导通
和截止，实现开关管Q的开关，从而实现电流的导通和截止。
当开关管Q截止时，开关电源工作于不工作（断开）状态。
2. 当开关管Q导通时，输入电压Vin通过变压器T的反馈，
经过变换，输出到输出端Vout。
输出端Vout的电压将根据变
压器T的变压比进行转换。
变压器T的变压比可以通过设计
和调整变压器T的结构和参数来实现。
3. 在开关管Q导通时，二极管D导通，使电流流过滤波电容C，从而实现电流的稳定和平滑输出。
当开关管Q截止时，二
极管D截止，断开电流通路。
通过以上工作原理，开关电源能够以高效率实现输入电压到变换输出电压的转换。
由于开关管Q的开关动作，可以快速控
制电流的导通和截止，从而实现高效的电能转换和节能效果。
电路中的各个元器件相互配合，实现了开关电源的正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电源电路图解析所谓开关电源，故名思议，就是这里有一扇门，一开门电源就通过，一关门电源就停止通过，那么什么是门呢，开关电源里有的采用可控硅，有的采用开关管，这两个元器件性能差不多，都是靠基极、（开关管）控制极（可控硅）上加上脉冲信号来完成导通和截止的，脉冲信号正半周到来，控制极上电压升高，开关管或可控硅就导通，由220V整流、滤波后输出的300V电压就导通，通过开关变压器传到次级，再通过变压比将电压升高或降低，供各个电路工作。
振荡脉冲负半周到来，电源调整管的基极、或可控硅的控制极电压低于原来的设置电压，电源调整管截止，300V电源被关断，开关变压器次级没电压，这时各电路所需的工作电压，就靠次级本路整流后的滤波电容放电来维持。
待到下一个脉冲的周期正半周信号到来时，重复上一个过程。
这个开关变压器就叫高频变压器，因为他的工作频率高于50HZ低频。
那么推动开关管或可控硅的脉冲如何获得呢，这就需要有个振荡电路产生，我们知道，晶体三极管有个特性，就是基极对发射极电压是0.65-0.7V是放大状态，0.7V以上就是饱和导通状态，-0.1V- -0.3V就工作在振荡状态，那么其工作点调好后，就靠较深的负反馈来产生负压，使振荡管起振，振荡管的频率由基极上的电容充放电的时间长短来决定，振荡频率高输出脉冲幅度就大，反之就小，这就决定了电源调整管的输出电压的大小。
那么变压器次级输出的工作电压如何稳压呢，一般是在开关变压器上，单绕一组线圈，在其上端获得的电压经过整流滤波后，作为基准电压，然后通过光电耦合器，将这个基准电压返回振荡管的基极，来调整震荡频率的高低，如果变压器次级电压升高，本取样线圈输出的电压也升高，通过光电耦合器获得的正反馈电压也升高，这个电压加到振荡管基极上，就使振荡频率降低，起到了稳定次级输出电压的稳定，太细的工作情况就不必细讲了，也没必要了解的那么细的，这样大功率的电压由开关变压器传递，并与后级隔开，返回的取样电压由光耦传递也与后级隔开，所以前级的市电电压，是与后级分离的，这就叫冷板，是安全的，变压器前的电源是独立的，这就叫开关电源。
开关电源电路图一、主电路从交流电网输入、直流输出的全过程，包括：1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。
2、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换。
3、逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越小。
4、输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。
二、控制电路一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的资料，经保护电路鉴别，提供控制电路对整机进行各种保护措施。
三、检测电路除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。
四、辅助电源提供所有单一电路的不同要求电源。
开关控制稳压原理开关K以一定的时间间隔重复地接通和断开，在开关K接通时，输入电源E通过开关K 和滤波电路提供给负载RL，在整个开关接通期间，电源E向负载提供能量；当开关K断开时，输入电源E便中断了能量的提供。
可见，输入电源向负载提供能量是断续的，为使负载能得到连续的能量提供，开关稳压电源必须要有一套储能装置，在开关接通时将一部份能量储存起来，在开关断开时，向负载释放。
图中，由电感L、电容C2和二极管D组成的电路，就具有这种功能。
电感L用以储存能量，在开关断开时，储存在电感L中的能量通过二极管D释放给负载，使负载得到连续而稳定的能量，因二极管D使负载电流连续不断，所以称为续流二极管。
在AB间的电压平均值EAB可用下式表示：EAB=TON/T*E 式中TON为开关每次接通的时间，T为开关通断的工作周期（即开关接通时间TON和关断时间TOFF之和）。
由式可知，改变开关接通时间和工作周期的比例，AB间电压的平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON和T的比例便能使输出电压V0维持不变。
改变接通时间TON和工作周期比例亦即改变脉冲的占空比，这种方法称为“时间比率控制”（Time Ratio Control,缩写为TRC）。
按TRC控制原理，有三种方式：一、脉冲宽度调制（Pulse Width Modulation,缩写为PWM）开关周期恒定，通过改变脉冲宽度来改变占空比的方式。
二、脉冲频率调制（Pulse Frequency Modulation,缩写为PFM）导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。
三、混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。
自激开关电源电路图自激开关电源电路图,STR41090电源属于自激式并联型开关电源，适应电网电压能力为150-280V。
振荡过程C808上约300V直流电压经R811加到N801的(2)脚内部开关管的B极，同时经T802的（1）、（3）绕组加到N801的（3）脚内部开关管的C极，开关管开始导通，电流流过T802的（1）、（3）绕组，在（1）、（3）绕组产生感应电压，极性为（3）正（1）负，经耦合，在（6）、（7）绕组也产生感应电压，极性为（7）正（6）负，此正反馈电压经C819、R817、R816送回到N801的（2）脚，使开关管电流进一步增大，雪崩的过程使开关管迅速饱和。
开关管饱和期间，T802（1）、（3）绕组的电流线性增大，VD821、VD822截止，T802储存磁场能量。
由于C819不断被充电，使N801的（2）脚电压不断下降，到某一时刻，N802（2）脚上的电压不能维持内部开关管的饱和，开关管退出饱和状态，C极电流减小，T802各绕组的感应电压极性全部翻转，反馈绕组（6）、（7）脚的电压极性为（6）正（7）负，经C819、R817、R816送到N801的（2）脚，使N801（2）脚电压进一步减小，又一雪崩过程使开关管迅速截止。
开关管截止期间，VD821导通，在C822电容上形成112V电压；VD822也导通，在C824电容上形成18V电压，T802储存的磁场能量被释放。
另一方面，C819上的电压经R817、R816、VD812、VD813放电，同时300V电压经R811给C819反向充电，这两个因素使C819左端的电压回升，即N801（2）脚的电压回升，当（2）脚电压上升0.6V以上时，开关管再次导通，开始下一周期的振荡。
稳压电路稳压电路由STR41090内部完成，T802的（5）、（6）脚为取样绕组，经VD814整流、C817滤波，在C817上形成取样电压，在正常情况下，C817上的电压约为84V，若输出电压112V升高，则取样电压也必定升高，该取样电压经R815送到N801的(1)脚，通过内部调节，最终使输出电压稳定在112V。
保护电路R814、V801为开关管过流保护电路，R814串在开关管E极与地之间，R814上的压降反映了开关管电流的大小，在正常情况下，R814上的电压不能使V801导通，一旦开关管过流，R814上的压降增大，使V801导通，N801的（2）脚被V801短路到地，阻止了开关管过流的可能。
R812、C812为软起动电路，利用C812两端电压不能突变的特点，每次开机瞬间，N801的（5）脚经R812瞬间接地，使内部开关管瞬间截止，以避免在开机瞬间开关管饱和时间过长而损坏。
自激开关电源电路图二：1 简介开关电源是一种利用开关功率器件并通过功率变换技术而制成的直流稳压电源.它具有体积小、重量轻、效率高、对电网电压及频率的变化适应性强、输出电压保持时间长、有利于计算机信息保护等优点,因而广泛应用于以电子计算机为主导的各种终端设备、通信设备,是当今电子信息产业飞速发展不可缺少的一种电源.开关电源又被称为高效能节能电源,内部电路工作在高频开关状态,自身消耗的能量很低,一般电源效率可达80%左右,比普通线性稳压电源提高一倍.目前生产的无工频变压器式中,开关电源仍然采用脉冲宽调制器PWM或脉冲频率调制器PFM的原理.本文根据PWM原理,利用开关管BU508A,结合实例介绍一种无工频变压器的反激隔离式的开关稳压电源的设计.2 主要技术参数输入电压:AC220V输入频率:50Hz输入电压范围:AC165V-265V输出电压:DC24V,2A输出功率:48W3 工作原理开关电源的工作原理如图1所示,输入电压为AC220v,50Hz的交流电,经过滤波,再由整流桥整流后变为直流,通过控制电路中开关管的导通和截止使高频变压器的一次测产生低压高频电压,经由小功率高频变压器藕合到二次测,再经整流滤波,得到直流电压输出.为了使输出电压稳定,用了TL431取样,将误差经光耦合放大,通过PWM来控制开关管的导通与截止时间(即占空比),使得输出电压保持稳定图1 开关电源的工作原理图4 开关电源的设计开关电源电路图如图2所示.在此功率转换电路中,采用单端反激式变换器,单端是因为其高频变压器的磁芯只工作在第一象限.按变压器的副边开关整流器二极管的接线方式不同,单端变换器可分为两种:正激式与反激式.原边主功率开关管与副边整流管的开关状态相反(开关管导通时,副边的整流二极管截止)称为单端反激式.当原边加到高电平激励脉冲使Q1导通,直流输入高频变压器的原边两端,此时因副边是上负下正,使整流二极管截止;当驱动脉冲为低电平使Q1截止,原边两端极性反向,使副边绕组两端变为上正下负,则整流二极管被正向导通,此后变压器副边的磁能向负载释放.因此单端反激式变换器只是在原边Q1导通时储存能量,当它截止时才向负载释放,故高频变压器在开关过程中,既起变压隔离作用,又是电感储能元件.在交流电源的输入端接入的电磁干扰滤波器,由共模扼流圈L1、C2和C3构成,C2和C3的中点应接地,用来抑制共模干扰.C1用来滤波,滤除串模干扰,电容量较大.鉴于开关管BU508A在关断的瞬间,高频变压器的漏感会产生尖峰电压,利用C8、R3和D1组成钳位电路,C9的作用是滤除开关管集电极的尖峰电压,决定自动重启动频率,C9和R4一起对控制回路进行补偿,同时C9和R4还起原边快速复位的作用,能有效的保护开关管不被损坏.图2 开关电源电路图4.1 开关电源的开关控制部分开关电源其核心是开关控制部分,主要工作过程是通过图2中B点和C点电压的高低来控制主功率开关管Q1导通和截止的时间(即占空比的大小).当Q1截止时A点为高电平,C5对Q1放电,使B点电位迅速提高,使开关管Q1基极电位高于发射极,因而Q1饱和导通,并对C5进行充电.而此时的电流为变压器原边电流与Q1导通时的电流之和,所以流经R5的电流值很大,C点电位升高,饱和导通使A点电位下降,Q1也就截止.D2和D3作用是在Q1导通时,使C点电位不致很高,否则C5的放电时间过长,使Q1关断时间toff过大,而Q1导通时间ton保持不变,这样频率变低.若Q1导通时C点提升太高时,才将Q1变为截止,此时D2和D3正向导通,C点的电位降低,使得C5放电时间很短就能将使Vb>Vc,使toff也很小,因而可以使频率达到很高.4.2 PWM调节部分Q1导通时,绕组N2上正下负,C10吸收刚放电时的尖峰电压,防止二极管D10正向导通损坏,D10正向导通,使B点电位升高,从而使Q1更快饱和导通.同时Q2导通,再使Q3也导通,B点电压下降,原边线圈电流减小至截止.这时N2边为下正上负,D4和D5导通,Q4基极变为高电位,Q4导通,C点电位降低,截止时间变短,而TL431反馈电流使流入Q4基极的电流就会减小,C点电位就下降得慢,截止时间变长.Q1导通时,TL431反馈电流决定C点电位升高的快慢来达到稳压的目的.C12是用来保护Q3,在截止时反向峰值电压过高,而损坏Q3.反馈控制就是将取样电压与基准电压比较,转化为电流,再经电流放大来调节ton与toff来控制占空比从而达到稳压的目的.R12是输出电压的最小负载,防止负载空载时电压太高,用于提高轻载时的电压调整率.C17可适当的降低误差放大器的高频增益.TL431的基准电压与输出电压Vo比较,在R14形成误差电压,从而使IC1的二极管产生不同的电流.R14是IC1二极管的限流电阻.误差放大的频率应由R13、R16、VR和C17决定.由C14和R10构成的RC吸收网络,能消除高频自激振荡,减小射频干扰.4.3 高频变换器部分由于高频变压器原边在单位时间里提供的功率与ton的平方和频率成正比、与输入原边直流电压的平方成正比,与原边绕组匝数成反比,若不考虑变压器的消耗,由能量守恒可得变压器副边功率,即输出的功率与变压器副边匝数,以及负载无关,只由原边提供的功率决定.因此要得到不同的输出功率,就只有靠改变高频变压器原边的功率.改变ton对输出功率的影响最大,但受到磁通复位条件的限制不宜较大的改变,要改变输入原边的直流电压,只能改变前面电路的滤波电感与滤波电容等参数,还可以在前面加入一个电位器,也能改变直流电压,而频率要受到功率开关管本身条件的限制.所以改变原边绕组匝数是一个比较好的方法,原边线圈绕组宽度不要太长,而将其分为多层,每一层的接入都用一个开关控制,需要不同的绕组匝数接入不同的开关就能很好的控制原边上的功率,从而得到不同的输出功率.但是,toff时间内要使高频变压器的原边磁通复位,在ton时间内要使其副边磁通复位,如果在开关工作周期结束时,磁通没有回到周期开始的起点,则变压器磁芯内的磁通就会逐渐增加,导致磁芯饱和而损坏功率开关管.要满足单端变换器的磁通复位条件,就要使Ton与Toff的时间适当,不能太长,否则使开关管的频率变低,同时与高频变压器原边与副边绕组的匝数有关.4.4 TL431TL431是三端可调稳压器,利用两只外部电阻可设定2.50—36V范围内的任何基准电压值.TL431的电压温度系数很小.动态阻抗低,典型值为0.2欧,输出噪声低,具有适合汽车工业等温度范围内所规定的热稳定性,有效输出电路具有很陡的导通特性,从而使得这些器件在诸如板上稳压,可调电源和开关电源的应用中,可以很好的替代齐纳二极管.5 结论根据上述原理,进行了设计并制造了样机,调试后性能稳定.该电路的特点是占空比与输入电压成正比(频率成反比),不受负载影响,因而容易大范围控制.由于开关管的频率受限,能达到50KHz-100KHz左右,电源效率稍微比集成开关管低.为了提高此电路的电源效率最好使用频率较高的开关管,频率越高节能效果就最佳.钜微电源【】。
