光器件基础知识
光器件基础知识培训
2 滤 光片
(c)
图 3.31
(b)
1
1
23
光纤
自聚焦透镜 硅光栅
1＋2＋3 (d)
(a) T形耦合器； (b) 定向耦合器； (c) 滤光式解复用器； (d) 光栅式解复
波导型在一片平板衬底上制作所需形状的光波导，衬 底作支撑体，又作波导包层。波导的材料根据器件的功能 来选择，一般是SiO2，横截面为矩形或半圆形。图3.32示 出波导型T型耦合器、定向耦合器和用滤光片作为波长选 择元件的波分解复用器。
对于实现固定连接的接头，国内外大多借助专用自动熔接 机在现场进行热熔接，也可以用V形槽连接。热熔接的接头平 均损耗达0.05 dB/个。
3.3.2
耦合器的功能是把一个输入的光信号分配给多个输出， 或把多个输入的光信号组合成一个输出。这种器件对光纤线 路的影响主要是附加插入损耗，还有一定的反射和串扰噪声 耦合器大多与波长无关，与波长相关的耦合器专称为波分复 用器/解复用器。
1. 耦合器类型
图3.28示出常用耦合器的类型， 它们各具不同的功能和 用途。
T形耦合器这是一种2×2的3端耦合器， 见图3.28(a)， 其 功能是把一根光纤输入的光信号按一定比例分配给两根光纤， 或把两根光纤输入的光信号组合在一起，输入一根光纤。
…
…
T形
星形
(a)
(b)
1
2
1
2
1＋2＋N
SOP 入射 光
偏振 器
阻塞
法拉 弟 旋转 器
偏振 器 反射 光
图 3.34 隔离器的工作原理
法拉弟旋转器后面跟着的是第二个偏振器， 这个偏振 器的透振方向在45°方向上，因此经过法拉弟旋转器旋转 45°后的光能够顺利地通过第二个偏振器，也就是说光信号 从左到右通过这些器件(即正方向传输)是没有损耗的(插入损 耗除外)。另一方面，假定在右边存在某种反射(比如接头的 反射)， 反射光的偏振态也在45°方向上，当反射光通过法 拉弟旋转器时再继续旋转45°，此时就变成了水平偏振光。 水平偏振光不能通过左面偏振器(第一个偏振器)， 于是就达 到隔离效果。
光器件基础知识培训ppt课件
耗尽区
P区 （空间电荷区） N区
---- -- ++ ++++
---- -- ++ ++++ ---- -- ++ ++++
---- -- ++ ++++
E
内建电场
平衡精状选P态PT下课的件PN结
20
光器件基础知识
这个区域的载流子因扩散和复合而消耗掉了，所以又称为耗尽区。在交界面 两边的正负电荷间必然有电场存在，这个电场称为内建电场，电场方向由N区 指向P区，它所产生的电位差UD（又叫接触电位差）使N区的电位高于P区的电 位。由图可见，这个电场具有阻止多数载流子扩散的作用。所以，人们又把 耗尽区称为势垒区或位垒区。与此同时，内电场将使N区的少子空穴向P区运 动，使P区的少子电子向N区运动，通常把这种现象称为漂移。漂移运动的方 向正好与扩散运动的方向相反。由扩散运动形成的电流，称为扩散电流；由 漂移运动形成的电流，称为漂移电流。这两种电流方向相反。当这两种电流 相等时，达到了动态平衡，此时势垒区的宽度也就确定下来了。PN结就是指 的势垒区，通常很薄，约为数十微米，其接触电位差的大小与半导体材料、 掺杂浓度和环境温度有关。在室温下，硅材料PN结的接触电位差UD＝0.6～ 0.8V，锗材料PN结的UD＝0.1～0.3V，温度每升高1℃，电位差降低约2mV。
金属电缆存在的分布电容和分布电感实际上起到了低通滤波器的作用 ，限制了电缆的传输频率、带宽以及信息承载能力。
2. 传输距离长 ——光缆的传输损耗比电缆低，因而可传输更长的
距离。
精选PPT课件

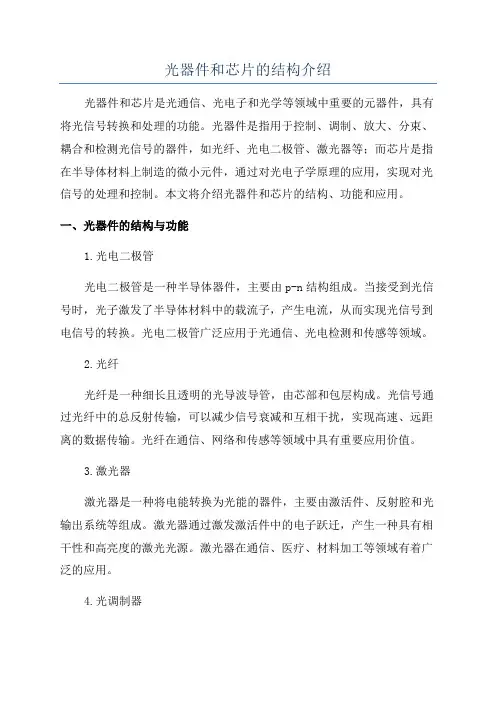

光器件和芯片的结构介绍
光器件和芯片的结构介绍光器件和芯片是光通信、光电子和光学等领域中重要的元器件，具有将光信号转换和处理的功能。
光器件是指用于控制、调制、放大、分束、耦合和检测光信号的器件，如光纤、光电二极管、激光器等；而芯片是指在半导体材料上制造的微小元件，通过对光电子学原理的应用，实现对光信号的处理和控制。
本文将介绍光器件和芯片的结构、功能和应用。
一、光器件的结构与功能1.光电二极管光电二极管是一种半导体器件，主要由p-n结构组成。
当接受到光信号时，光子激发了半导体材料中的载流子，产生电流，从而实现光信号到电信号的转换。
光电二极管广泛应用于光通信、光电检测和传感等领域。
2.光纤光纤是一种细长且透明的光导波导管，由芯部和包层构成。
光信号通过光纤中的总反射传输，可以减少信号衰减和互相干扰，实现高速、远距离的数据传输。
光纤在通信、网络和传感等领域中具有重要应用价值。
3.激光器激光器是一种将电能转换为光能的器件，主要由激活件、反射腔和光输出系统等组成。
激光器通过激发激活件中的电子跃迁，产生一种具有相干性和高亮度的激光光源。
激光器在通信、医疗、材料加工等领域有着广泛的应用。
4.光调制器光调制器是一种用于调制光信号的器件，主要分为强度调制器和相位调制器两种。
强度调制器通过调节光信号的强度来实现信号的调制，而相位调制器则通过调节光信号的相位来实现信号的调制。
光调制器广泛应用于光通信、激光雷达和光谱分析等领域。
5.光检测器光检测器是一种用于检测光信号的器件，主要包括光电二极管、光电倍增管、光电子管等。
光检测器可以将光信号转换为电信号，并进行放大和处理，用于光通信、光谱分析和光学成像等领域。
二、光芯片的结构与功能1.光波导光波导是一种用于光信号传输和耦合的微型结构，主要由光导芯部和包层构成。
光波导可以实现将光信号引导在芯部中传输，并通过布拉格光栅、光环等结构实现信号的调制和耦合。
光波导在光通信、传感和信息处理等领域中有着重要的应用。
光器件简介介绍
光器件的应用领域
Байду номын сангаас
通信
光器件在光纤通信网络中广泛应用于发射、接收、调制、放大等 环节，实现高速、大容量的信息传输。
传感
光器件还可以用于光学传感领域，如光纤传感器、光谱分析仪等， 用于测量物理量、化学量和生物量等。
照明
光器件在照明领域也有广泛应用，如LED灯具、舞台灯光等，具有 高效、节能、环保等特点。
02
常见光器件介绍
光器件的发展历程与趋势
发展历程
光器件的发展经历了从机械式到固态化、从分立式到集成化的过程，不断提高性能、降低成本，促进光通信和光 学传感技术的快速发展。
发展趋势
未来光器件的发展将更加注重小型化、集成化、智能化和低成本化，同时不断探索新的材料和工艺，提高器件性 能和降低能耗，以满足不断增长的信息传输和处理需求。
光器件简介介绍
汇报人： 2024-01-07
目录
• 光器件概述 • 常见光器件介绍 • 光器件的性能指标 • 光器件的制造工艺与材料
01
光器件概述
光器件的定义与分类
定义
光器件是用于处理光信号的设备或组 件，是光通信系统中的重要组成部分 。
分类
根据功能和应用场景，光器件可以分 为发射器、接收器、调制器、光放大 器等类型。
光器件基础知识培训ppt课件
13
14
15
16
17
18
19
20
21
22
23
24
252627 Nhomakorabea28
ROSA
29
30
31
32
33
34
35
36
37
38
3.Passive devices
(a) 自 聚 焦透 镜
2 滤光片
1
1
23
光纤
1＋2＋3
(c)
图 3.31微器件型耦合器
(b) 自聚焦透镜 硅光栅
(d)
(a) T形耦合器； (b) 定向耦合器； (c) 滤光式解复用器； (d) 光栅式解复
53
波导型在一片平板衬底上制作所需形状的光波导，衬 底作支撑体，又作波导包层。波导的材料根据器件的功能 来选择，一般是SiO2，横截面为矩形或半圆形。图3.32示 出波导型T型耦合器、定向耦合器和用滤光片作为波长选 择元件的波分解复用器。
…
4
3
N
定向
波分
(c)
(d )
图 3.28 常用耦合器的类型
46
这种耦合器主要用作不同分路比的功率分配器或功率组 n×m耦合器，见图3.28(b)，其
功能是把n根光纤输入的光功率组合在一起，均匀地分配给m 根光纤， m和n不一定相等。这种耦合器通常用作多端功率分 配器。
定向耦合器这是一种2×2的3端或4端耦合器，其功能是分 别取出光纤中向不同方向传输的光信号。见图3.28(c)，光信号 从端1传输到端2， 一部分由端3输出，端4无输出；光信号从 端2传输到端1，一部分由端4输出，端3无输出。定向耦合器可 用作分路器，不能用作合路器。
光器件基础知识培训考试试题
光器件基础知识培训考试试题答题人姓名：工号：一、填空题：（35分，每空1分）1．光纤通信是利用作为信息载波信号并通过来传递信息的通信系统。
2．世界上第一台激光器是在年研制成功的；世界上第一条跨大西洋光缆投入运营的时间是年。
3．光纤通信的主要优点有：、、、、、、、。
4．原子中的电子在正常状态下（处于热平衡条件下），并不能都处于最低能级上。
因为泡利不相容原理指出，每一能级上至多只能有个电子，而且它们的自旋方向还必须。
5．本征半导体是指。
6．发生光吸收过程的必要条件是：入射光子的能量必须。
7．产生激光的基本条件是：、、、。
8．实现粒子数反转的条件有：、、。
9．LD的中心波长在管芯工作温度升高时，会向方向移动。
10．光电探测器的核心是：。
11．激光器件在操作过程中，其器件管角的焊接时间一般不得超过秒钟，焊接温度应严格控制在以内。
12．光电组件尾纤的最大牵引力为，最小弯曲半径为。
13．我们所佩带的防静电腕带的电阻是。
14．光电组件的最佳贮存温度范围是，相对湿度为。
15．浪涌的种类主要有：、、。
二、判断题：（5分，每题1分）1．PN结反向击穿会马上造成PN结的永久性损坏。
（）2．激光二极管在操作使用时可以施加反向电压。
（）3．经过受激辐射，辐射光与入射光同相位、同频率、同方向、同偏振态，相互叠加而使强度变强，即入射光得到了放大。
（）4．光电通信用激光二极管所发射出的光，因为是不可见光，所以可以直接用肉眼接触。
（）5．PIN光电二极管有一定的波长响应范围，入射光波必须小于其截至波长，而且不能远远小于其截止波长。
（）三、简答题：（30分，每题10分）1．为什么说电子在原子中的运动轨道是量子化的？2．简述自发辐射的特点。
3．简述LED和LD之间的主要差别。
四、填图题：（10分）试填出下面点到点的光纤通信传输系统框图的关键元件名称：))五、计算题：（20分，每题10分）1．试用作图法估算出下图所示激光二极管的阈值电流：I(mA)P(mW)2．在对某一激光器组件进行高低温测试时，得到这样一组数据：25℃时的输出功率为1mW；85℃时的输出功率为0.75mW；－20℃时的输出功率为1.2mW。
光器件基础知识精细版.ppt
式中，L为耦合器有效作用长度，Cλ为取决于光纤参数和 光波长的耦合系数。
设特定波长为λ1和λ2，选择光纤参数，调整有效作用长度， 使得当光纤a的输出Pa(λ1)最大时，光纤b的输出Pb(λ1)=0；当 Pa(λ2)=0时，Pb(λ2)最大。对于λ1和λ2分别为1.3μm和1.55 μm 的光纤型解复用器，可以做到附加损耗为0.5 dB，波长隔离 度大于20 dB。
对于实现固定连接的接头，国内外大多借助专用自动熔接 机在现场进行热熔接，也可以用V形槽连接。热熔接的接头平 均损耗达0.05 dB/个。
课件
3.3.2
耦合器的功能是把一个输入的光信号分配给多个输出， 或把多个输入的光信号组合成一个输出。这种器件对光纤线 路的影响主要是附加插入损耗，还有一定的反射和串扰噪声 耦合器大多与波长无关，与波长相关的耦合器专称为波分复 用器/解复用器。
课件
输 入光
光 纤a
1
光 强度ቤተ መጻሕፍቲ ባይዱ
2
输 出光
1
5
9
4
光 纤b
3
2
6
10
(a)
3
7
11
4
8
12
(c) (b)
图 3.29
(a)定向耦合器； (b) 8×8星形耦合器； (c) 由12个2×2耦合器组成的
8×8星形耦合器
课件
光纤型把两根或多根光纤排列，用熔拉双锥技术制作各 种器件。这种方法可以构成T型耦合器、定向耦合器、星型耦 合器和波分解复用器。图3.29(a)和(b)分别示出单模2×2定向 耦合器和多模n×n星形耦合器的结构。单模星形耦合器的端 数受到一定限制，通常可以用2×2耦合器组成，图3.29(c)示 出由12个单模2×2耦合器组成的8×8星形耦合器。
光器件基础知识
光器件基础知识目录一、光纤通信基础1、光纤通信的概念所谓光纤通信就是利用光纤来传输携带信息的光波以达到通信的目的。
一般由数据源、光发射端、光纤、光接收端组成。
2、光纤通信的优点1）通信容量大，比传统的电缆、微波等高出几千乃至几十万倍的通信容量。
2）传输距离远，光纤具有极低的衰耗系数，传输距离可达一千公里以上。
3）保密性能好，光信号不具备向外辐射的特点，不易被侦听。
4）适应能力强，具有不怕外界强电磁场的干扰、耐腐蚀等优点。
5）体积小、重量轻。
原材料丰富、价格低廉。
二、光纤基础知识1、光纤的结构如上图所示，光纤呈圆柱形，主要由纤芯和包层和保护套三部分组成。
1、纤芯：位于光纤的中心部位，成分为高纯度的二氧化硅，掺有极少量杂质，折射率较高，用来传送光。
2、包层：位于纤芯的周围，其成分也是含有极少量掺杂质的高纯度二氧化硅，折射率较低，与纤芯一起形成全反射条件。
3、涂覆层：光纤的最外层，由丙烯酸酯、硅橡胶和尼龙组成，强度大，能承受较大冲击，起到保护光纤的作用。
2、光纤的工作波长光纤的工作波长主要分为短波长光纤和长波长光纤。
1、短波长光纤短波长光纤的工作波长在800900范围内，具体工作在850波长，主要用于短距离、小容量的光纤通信系统中。
2、长波长光纤长波长光纤的工作波长在1100 -1800范围内，具体工作在1310和1550两个波长，主要用于长距离、大容量的光通信系统中。
3、光纤的分类3.1按照光纤的模式分类1、单模光纤单模光纤的纤芯很细（10左右），只能传一种模式的光，其模间色散很小，工作在1310和1550波长，适用于远程通讯。
2、多模光纤多模光纤的芯较粗（50或62.5），工作在850或1310波长，可传多种模式的光，其模间色散较大，适用于短距离通讯。
3.2按照光纤的材料分类1、玻璃光纤：纤芯与包层都是玻璃，损耗小，传输距离长，成本高；2、胶套硅光纤：纤芯是玻璃，包层为塑料，特性同玻璃光纤差不多，成本较低；3、塑料光纤：纤芯与包层都是塑料，损耗大，传输距离很短，价格很低。
第4讲光器件1
2019/9/20
13
三、激光器的参量
1．发射波长和光谱特性 半导体激光器的发射波长取决于导带的电子跃迁到
价带时所释放的能量，这个能量近似等于禁带宽度 Eg(eV)，得到
hf= Eg
式中，f=c/λ ，f(Hz)和λ (um)分别为发射光的频 率和波长，c=3×108m/s为光速，h=6.628×10-34J·s 为普朗克常数，1eV=1.6×10-19J，代入上式得到
2019/9/20
4
第一节 半导体激光器工作原理和基本结构
半导体激光器是向半导体PN结注入电流，实现 粒子数反转分布，产生受激辐射，再利用谐振腔的正 反馈，实现光放大而产生激光振荡的。
激光，其英文LASER就是Light Amplification by Stimulated Emission of Radiation(受激辐射的光 放大)的缩写。
stimulated transition
E
2. 光的自发辐射：
spontaneous emission
Eg Eg
Ec
留下空穴
Ev
Ec 光子 hf
Ev 空穴复合
E
3. 光的受激辐射: 光子 hf
stimulated emission of radiation
Ec
Eg
光子 hf
Ev
2019/9/20
7
2019/9/20
16
三、激光器的参量
2、平均衰减系数a 在光学谐振腔内产生振荡的先决条件，是放大 的光能要足以抵消腔内的损耗，而谐振腔内损 耗的大小，我们用平均衰减系数a表示。为 a=ai+ar=ai+(1/2l)*㏑(1/r1*r2)
其中： ai 是除反射镜透射损耗以外的其 他所有损耗所引起的衰减系数； ar 是谐振腔 反射镜的透射损耗引起的衰减系数；l是谐振 腔两个反射镜之间的距离； r1、r2 是腔的两 个反射镜的功率反射系数。
光电器件基础 第一章 半导体光学基础知识
1.1.3 光电子技术的应用 从光电子技术研究初期开始，人们就不停地探索其应用价值，而且军事应用被优先考
虑，并投入大量的人力、物力、财力。20 世纪 50 年代末，美军将光电探测器用于代号为响 尾蛇的空空导弹，取得了明显的作战效果；之后，美、英、法等国相继开发了中波（3~5μm） 和长波（8~10μm）红外多元探测器组件、红外焦平面阵列等，广泛应用于夜视、侦查、观 瞄、火控、制导等系统；1961 年，第一台激光测距仪问世；70 年代初，美军在对越战争中 用激光制导炸弹一举摧毁了曾用普通炸弹付出很大代价都没有炸毁的一座桥梁，当时还盛 传美军准备在越南战场使用激光致盲武器，谋求取得心理威慑作用。
大多伦多大学等报道了其光计算机研究的重大进展。
21 世纪。我们正在步入信息化社会，信息与信息交换量的爆炸性增长对信息的采集、
传输、处理、存储与实现都提出了严峻的挑战，国家经济与社会的发展、国防实力的增强
等都更加依赖于信息的广度、深度和速度，而这取决于我们获取、传输、处理和存储信息
的能力与水平。随着现代科学技术的迅速发展，在空间科学、现代防御体系、生命科学、
现在，激光器的波长覆盖了从软 X 射线到远红外的各个波段，峰值功率达到 1014W， 最高平均功率达到兆瓦级，最窄脉宽为 10-16s 量级，最高频率稳定度达到 10-15，调谐范围 从 190nm 到 4μm，同时其结构、工艺日趋成熟，稳定性、可靠性和可操作性显著改进。激 光器尤其是半导体激光器的进步带动了整个光电子技术的研究、开发与应用领域的飞速发 展。光电子技术具有许多优异的性能特征，具有很大的使用价值，概括如图 1.4 所示。
进了相应各学科，特别是半导体光电子学、导波光学和非线性光学的发展和彼此之间的相
互渗透，而且还和数学、物理学、材料学等基础学科交叉，形成新的边缘领域，如半导体
光电元件知识点总结
光电元件知识点总结一、光电元件的定义光电元件是一种可以把光信号转换成电信号的器件，或者把电信号转换成光信号的器件。
光电元件具有灵敏度高、响应速度快、可靠性好等特点，广泛应用于光通信、光电子、光电测量、光电开关等领域。
二、光电元件的分类光电元件主要包括光电探测器、光电脉冲调制器、光发射器件等几大类。
其中光电探测器主要包括光电二极管、光电三极管、光敏电阻、光电场效应管等；光电脉冲调制器主要包括光电开关、光电倍增管、光电触发器等；光发射器件主要包括LED、LD、光电继电器等。
三、光电二极管光电二极管是一种将光信号转换为电信号的器件。
它主要由PN结及PN结两侧的金属电极组成。
当光线照射到PN结上时，光子能量会导致PN结的电子和空穴对被激发出来，从而产生电流。
光电二极管的工作波长范围取决于所使用的半导体材料，一般包括可见光和红外光等不同波长范围。
四、光电三极管光电三极管是一种依靠光信号控制电信号的器件。
它是在三极管基础上加上一个光敏电阻接在基极和发射极间的器件，当光线照射到光敏电阻上时，会改变光敏电阻的电阻值，从而影响基极与发射极之间的电流。
光电三极管的输出电流与输入光信号的强度呈线性关系。
五、光敏电阻光敏电阻是一种可以将光信号转换为电阻信号的器件。
它是一种半导体材料加工成薄膜状，当光线照射到其表面时，光子能量会激发出电子和空穴对，从而改变材料的电阻值。
光敏电阻的灵敏度取决于其材料的光敏特性和加工工艺。
六、光电场效应管光电场效应管是一种可以将光信号转换为电信号的器件。
它采用光电效应和场效应相结合的原理来实现。
当光线照射到场效应管的栅极上时，会激发出光电子，从而改变栅极和源极之间的电流，实现光信号的转换功能。
七、光电开关光电开关是一种利用光信号控制电信号开关的器件。
它主要由发光器件和光敏探测器两部分组成，当光线照射到光敏探测器上时，会产生电信号，从而控制开关的闭合和断开。
八、光电倍增管光电倍增管是一种可以将光信号转换为电信号并进行放大处理的器件。
