通信工程制图-制图的基本规定

合集下载

通信工程制图

二、3G机房设计案例
北
交流配电箱
蓄电池
蓄电池
综合柜开关电源
馈线窗
说明：本机房位于五层，机房的梁下净高为本机房是外租机房，经土建专业核实，可以安全建筑；室内接地排安装在馈线窗的下面，下沿距馈线窗处；交流配电箱挂墙安装，距地馈线窗距地安装环境监控箱挂墙安装距地
序号设备名称
图例：
外型大小规格型号单位数量备注（长×宽×高） 1 NODEB B328 600×600×2200 架 1 2 综合柜 HB-02 600×600×2200 架 2 传输综合柜里有DDF,ODF,SDH 3 蓄电池 SNS-300AH 933×495×1032 组 2 4 开关电源 PS48300-1B/30-180A 600×600×2000 架 1 5 交流配电箱 380V/200A/3P 500×200×800 套 1 6 DDF 8系统 200×570×20 块 1 7 SDH 24系统 200×436×42 套 1 8 ODF 24芯 200×570×40 框 1 9 环境监控箱 1 10 室内接地排个 1
天线
接地
接地接地
接地
机房
注： 1.本基站新建TD三小区定向基站，本期新增3副智能天线； 2.GPS馈线接地要求顺着下行方向进行接地，要求接地弯曲度大于90°，曲率半径大于130mm,光缆最小弯曲半径120mm; 3.表中光缆、电源线及GPS实际长度以计算长度，施工时根据实际下线； 4.本站RRU安装在智能天线的抱杆的下端。
图例：天线天线
主
侧视图
管
审核比例单位董进日期
单项负责设计负责设计人
3、常用图例
窗户
铝合金玻璃隔墙，玻璃幕墙

通信工程cad制图流程

5．5 当采用计算机附助制图时，工程设计图纸中的文字宜采用
以下风格：
（ 1）说明文字： 5 号高的字体。
（ 2）尺寸标注宜为 3.5 号高的字体。
（ 3）凡数字、字母和汉字相连出现时，数字、字母和汉字应同
高。
（ 4）图衔中图名宜为 5 号 mm高的字体，图号、日期宜为 3.5 号
高的字体。
（ 5）指引线上的设备序号可为 5 号和 7 号高的字体（6）明细
中，详见附件 1 ：
2.2 图线宽度一般从一下系列中选用：
0.25mm，0.3mm，0.35mm，0.5mm，0.6mm，0.7mm，1.0mm，1.2mm，
1.4mm。
2.3 通常只选用两种宽度的图线，粗线的宽度为细线宽度的中、细三种线宽，线的宽度按
2．6 当需要区分新安装的设备时，则粗线表示新建，细线表示
原有设施，虚线表示预留部分。
2．7 平行线之间的最小间距不宜小于粗线宽度的两倍，同时最
小不能小于 0.7mm 。
3．1 对于建筑平面图、平面布置图、管道及光电缆线路图、设
备加固图及零部件加工图等图纸一般按比例绘制；方案示意图、系
统图、原理图等可不按比例绘制，但应按工作顺序、线路走向、信

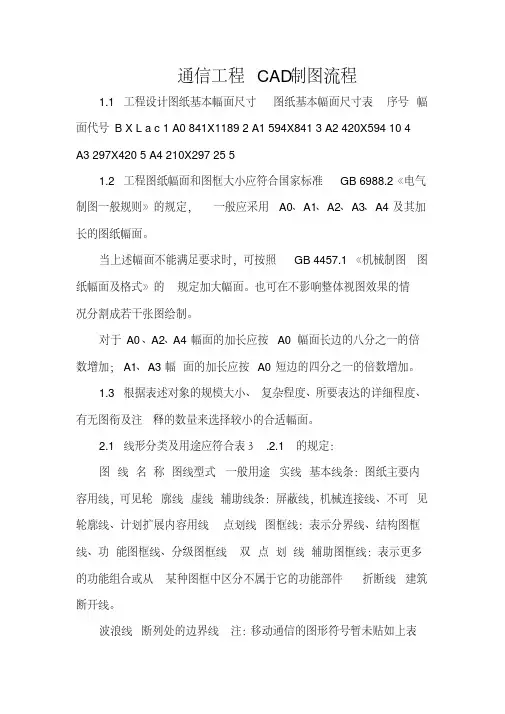

通信工程 CAD制图流程
1.1 工程设计图纸基本幅面尺寸图纸基本幅面尺寸表序号幅面代号 B X L a c 1 A0 841X1189 2 A1 594X841 3 A2 420X594 10 4 A3 297X420 5 A4 210X297 25 5
1.2 工程图纸幅面和图框大小应符合国家标准 GB 6988.2《电气制图一般规则》的规定，一般应采用 A0、A1、A2、A3、A4 及其加长的图纸幅面。

工程制图—制图的基本规定

字体的大小与书写规则
工程制图中字体大小应符合标准一般为宋体或黑体
字体书写规则包括字高、笔画粗细、倾斜角度等
字体大小和书写规则应符合工程制图的国家标准
字体大小和书写规则的正确使用有助于提高工程图纸的可读性和美观度
工程制图的符号与标注
章节副标题
尺寸标注的基本规则
尺寸线应与所标注的线段平行
图例符号的绘制要求
符号大小应符合规定不得随意更改。
符号的绘制应准确、清晰不得模糊或变形。
符号的颜色应符合规定不得随意更改。
符号的排列应整齐、有序不得随意排列。
图例符号的更新与维护
图例符号标准由专业机构制定和发布定期更新和维护图例符号标准以保证其准确性和一致性及时发布新版标准并通知相关单位和个人鼓励使用最新版本的图例符号标准
章节副标题
制图的意义和作用
工程制图是工程技术和绘图学的结合是表达和交流工程技术思想的重要工具。
通过工程制图可以清晰地表达设计的意图、结构和形状等信息是施工、制造和管理等环节的基础。
工程制图是工程技术人员必须掌握的基本技能之一对于提高工程设计水平、促进工程技术创新具有重要意义。
在国际工程领域工程制图是通用的语言有助于促进国际间的技术交流和合作。
THEME TEMPLATE
20XX/01/01
工程制图的基本规定
单击此处添加副标题
汇报人：
目录
CONTENTS
单击添加目录项标题工程制图的基本概念工程制图的图纸幅面与格式工程制图的图线与字体工程制图的符号与标注工程制图的图例与符号标准
单击此处添加章节标题
章节副标题
工程制图的基本概念

项目2-2通信工程制图基本知识

25
第1章通信工程制图基本知识
1.4 图形符号的使用
1．图形符号的使用规则当标准中对同一项目有几种图形符号形式可选时，选用宜遵守以下规则： (1) 优先选用“优选形式”； (2) 在满足需要的前提下，宜选用最简单的形式(例如 “一般符号”)； (3) 在同一册设计中同专业应使用同一种形式。
26
3
第1章通信工程制图基本知识
图1-2 通信工程勘察设计常用图衔
4
Hale Waihona Puke 第1章通信工程制图基本知识
7．图纸编号图纸编号的编排应尽量简洁，设计阶段一般图纸编号的组成可分为四段，按以下规则处理。工程计划号设计阶段代号 — 专业代号 — 图纸编号
5
第1章通信工程制图基本知识
对于同计划号、同设计阶段、同专业而多册出版的图纸，为避免编号重复，可按以下规则处理。
2
第1章通信工程制图基本知识
6．图衔通信工程勘察设计制图常用的图衔种类有通信工程勘察设计各专业常用图衔、机械零件设计图衔和机械装配设计图衔。对于通信管道及线路工程图纸来说，当一张图不能完整画出时，可分为多张图纸进行，这时，第一张图纸使用标准图衔，其后序图纸使用简易图衔。通信工程勘察设计常用标准图衔的规格要求如图1-2(a) 所示，简易图衔规格要求如图1-2(b)所示。
对市话电缆的标注。其中： L——电缆长度；H*——电缆型号； Pn——电缆百对数；d——电缆芯线线径
对架空杆路的标注。其中： L——杆路长度； N1、N2——起止电杆编号 (可加注杆材类别的代号)
20
第1章通信工程制图基本知识
序号 6
标注方式
7 8 9
续表二
说明对管道电缆的简化标注。其中： L——电缆长度；H*——电缆型号；X——线序； Pn——电缆百对数；d——电缆芯线线径；斜向虚线——人孔的简化画法； N1、N2——表示起止人孔号； N——主干电缆编号分线盒标注方式。其中： N——编号； B——容量；C——线序； d——现有用户数；D——设计用户数

工程制图制图的基本规定

在图纸幅面内必须绘制图框线和标题栏；绘制图框线有留装订边和不留装订边两种。
图框线
e
c
a
c
e
e
c
标题栏（留装订边）注：a、c、e 之值可查表1-1 基本幅面。
e
标题栏（不留装订边）
一、图纸幅面和图框格式（GB/T 14689 ― 1993）从周边画入图框内约5 mm、线宽0.5 mm的一段粗实线。对中符号
细虚线：不可见轮廓线
四、图线（GB/T 17450―1998）
3.图线的画法
1)同一图样中同类型图线的宽度应一致，虚线、点画线及双点画线中各自线段的长短、间隔大小应大致相同。
2)细虚线、细点画线、细双点画线与其他线相交时不应穿“空”而过。 3)画圆的中心线时,圆心应是长画的交点,细点画线两端应超出轮廓2 ㎜～5 ㎜。 4)细虚线直接在实线延长线上相接时,细虚线应留出空隙。 5)细虚线圆弧与实线相切时, 细虚线圆弧应留出间隙。 6)考虑缩微制图的需要,两条平行线之间的最小间隙一般不小于0.7 ㎜。
角度尺寸的标注示例
本节结束
谢谢
