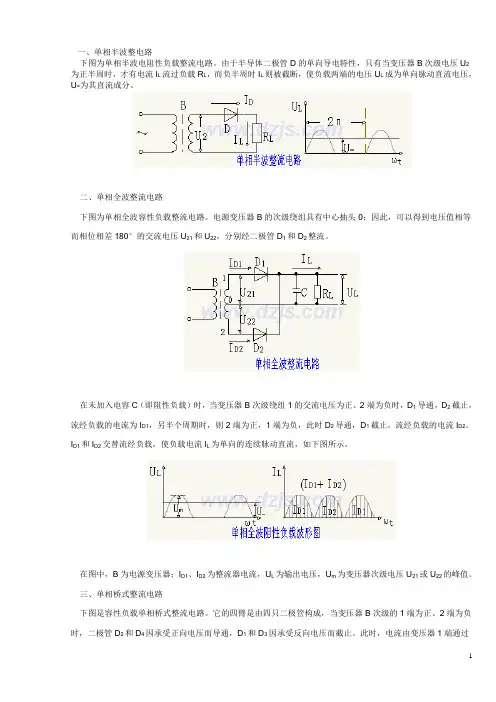

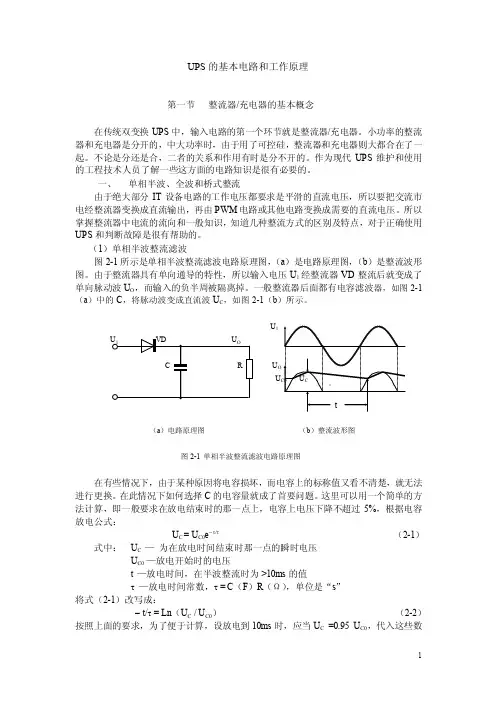

一、单相半波整电路下图为单相半波电阻性负载整流电路。

由于半导体二极管D的单向导电特性,只有当变压器B次级电压U2为正半周时,才有电流I L流过负载R L,而负半周时I L则被截断,使负载两端的电压U L成为单向脉动直流电压,U=为其直流成分。

二、单相全波整流电路下图为单相全波容性负载整流电路。

电源变压器B的次级绕组具有中心抽头0;因此,可以得到电压值相等而相位相差180°的交流电压U21和U22,分别经二极管D1和D2整流。

在未加入电容C(即阻性负载)时,当变压器B次级绕组1的交流电压为正、2端为负时,D1导通,D2截止,流经负载的电流为I D1,另半个周期时,则2端为正,1端为负,此时D2导通,D1截止,流经负载的电流I D2。

I D1和I D2交替流经负载,使负载电流I L为单向的连续脉动直流,如下图所示。

在图中,B为电源变压器;I D1、I D2为整流器电流,U L为输出电压,U m为变压器次级电压U21或U22的峰值。

三、单相桥式整流电路下图是容性负载单相桥式整流电路。

它的四臂是由四只二极管构成,当变压器B次级的1端为正、2端为负时,二极管D2和D4因承受正向电压而导通,D1和D3因承受反向电压而截止。

此时,电流由变压器1端通过D4经R L,再经D2返回2端。

当1端为正时,二极管D1、D3导通,D2、D4截止,电流则由2端通过D3流经R L,再经D1返回1端。

因此,与全波整流一样,在一个周期内的正负半周都有电流流过负载,而且始终是同一方向。
