《高频电子线路》期末考试试卷(B)

合集下载

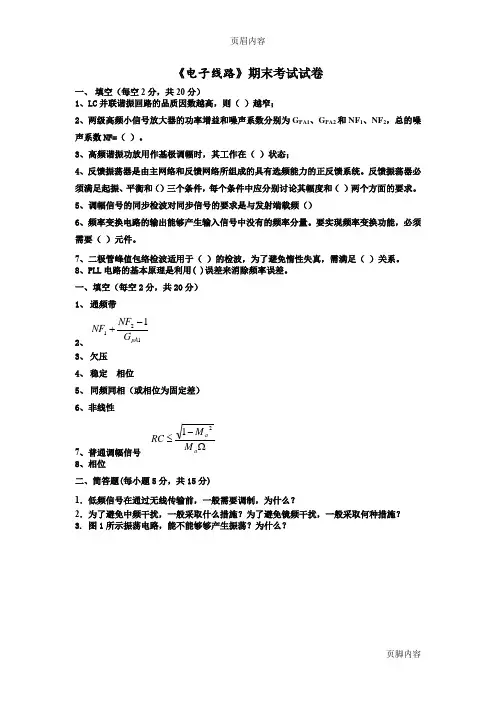

《高频电子线路》期末考试试卷

页眉内容《电子线路》期末考试试卷一、填空（每空2分，共20分）1、LC 并联谐振回路的品质因数越高，则（）越窄；2、两级高频小信号放大器的功率增益和噪声系数分别为G PA1、G PA2和NF 1、NF 2，总的噪声系数NF=（）。

3、高频谐振功放用作基极调幅时，其工作在（）状态；4、反馈振荡器是由主网络和反馈网络所组成的具有选频能力的正反馈系统。

反馈振荡器必须满足起振、平衡和（）三个条件，每个条件中应分别讨论其幅度和（）两个方面的要求。

5、调幅信号的同步检波对同步信号的要求是与发射端载频（）6、频率变换电路的输出能够产生输入信号中没有的频率分量。

要实现频率变换功能，必须需要（）元件。

7、二极管峰值包络检波适用于（）的检波，为了避免惰性失真，需满足（）关系。

8、PLL 电路的基本原理是利用( )误差来消除频率误差。

一、填空（每空2分，共20分） 1、通频带2、3、欠压4、稳定相位5、同频同相（或相位为固定差）6、非线性7、普通调幅信号8、相位二、简答题(每小题5分，共15分)1．低频信号在通过无线传输前，一般需要调制，为什么？2．为了避免中频干扰，一般采取什么措施？为了避免镜频干扰，一般采取何种措施？ 3. 图1所示振荡电路，能不能够够产生振荡？为什么？1211pA G NF NF -+Ω-≤a a M M RC 21二、简答题(每小题5分，共15分)1、由于需传输的信号频率较低，则所需的天线尺寸就很大，高频信号所需天线的尺寸就较小（2分）；直接传输低频信号会发生频带混叠现象，而高频信号频带资源丰富，信号就不会发生混叠现象（3分）。

2、选择合适的中频（2分）；采用高中频和二次混频技术（3分）。

3、不能振荡（2分）；不满足振荡器的正反馈条件(三点式电路的组成法则)（3分）。

三、分析、计算（65分）1、图2所示电路，下标电容为高频旁路电容或者耦合电容。

已知工作频率为f 0=10MHz ，L ＝1.5μH ，Q 0＝100，N 1/N 2 =4，晶体管在工作条件下测得的Y 参数如下：y ie ＝(2.8＋j3.5)mS ，0.2+j2）mS 。

高频电子线路试题及答案

高频电子线路试题及答案一、单项选择题（每题2分，共20分）1. 在高频电子线路中，LC振荡器的振荡频率由以下哪一项决定？A. 电感和电容的值B. 电阻的值C. 电源电压D. 负载阻抗答案：A2. 以下哪个不是高频电子线路中常用的放大器？A. 晶体管放大器B. 场效应管放大器C. 运算放大器D. 真空管放大器答案：C3. 高频电子线路中，谐振频率的计算公式为：A. f = 1/(2π√LC)B. f = 1/(2πLC)C. f = 2π/LCD. f = 2π√LC答案：A4. 在高频电子线路中，以下哪个参数不是影响电路Q值的因素？A. 电阻B. 电感C. 电容D. 频率答案：D5. 高频电子线路中，为了抑制噪声，通常采用以下哪种方法？A. 增加电源电压B. 减小电源电流C. 增加电路增益D. 使用滤波器答案：D二、填空题（每题2分，共20分）1. 高频电子线路中，谐振频率的计算公式为 f = __________。

答案：1/(2π√LC)2. 电路的Q值越高，意味着电路的_________越小。

答案：带宽3. 在高频电子线路中，阻抗匹配的目的是_________。

答案：提高信号传输效率4. 晶体管在高频电子线路中通常工作在_________。

答案：截止区或饱和区5. 高频电子线路中，为了减少信号的反射，通常使用_________。

答案：阻抗匹配技术三、简答题（每题10分，共30分）1. 简述高频电子线路中，晶体管和场效应管的区别。

答案：晶体管通常指的是双极型晶体管（BJT），它由两个PN结组成，而场效应管（FET）是由一个PN结构成的。

晶体管的工作原理是通过控制基极电流来控制集电极和发射极之间的电流，而场效应管则是通过改变栅极电压来控制漏极和源极之间的电流。

晶体管的输入阻抗较低，输出阻抗较高，而场效应管则相反，输入阻抗高，输出阻抗低。

2. 说明在高频电子线路中，为什么需要阻抗匹配。

答案：在高频电子线路中，阻抗匹配是为了减少信号在传输过程中的反射和损耗，从而提高信号的传输效率和功率传输。

《高频电子线路》期末考试试卷(B)

《高频电子线路》期末考试试卷(B)复习资料参考答案一、填空题1. ]t cos m t cos[U f C Cm Ω-ω，2.]t sin m t cos[U f C Cm Ω+ω，3. 其载波频率为 10000 KHz ，调制波频率为 1 KHz4. 调频指数mf 为 10 rad ，最大频偏为 10KHz ，带宽BW 为 22 KHz 。

5. ]t cos m t cos[U P C Cm Ω+ω。

6.]t sin m t cos[U P C Cm Ω+ω。

7. 能产生新的频率重量，具有频率变换作用；别适用叠加原理；作用信号非常小并取适当的工作点时，非线性电路可近似按线性电路举行分析。

8. 选出实用频率信号并加以放大，而对无用频率信号予以抑制。

9. 平衡和别平衡转换、阻抗变换、功率分配与合成。

10. X1、X2为同性质电抗、 X1（或X2）与X3为异性质电抗 11. 1 ，大于1； 12. 带通 13. 带通 14. 低通 15. 频率检波，鉴频；16. 歪率鉴频器、相位鉴频器、脉冲计数式鉴频器 17. 有 18. 没有。

19. 地波、由电离层反射和折射的天波、直射波20.陶瓷滤波器、石英晶体滤波器、声表面波滤波器21.过压、欠压、临界二、作图题1.通讯系统的基本组成框图如图，请在图中框内标出各部分名称。

2.超外差式调幅收音机组成方框图，并在图中标出各部分输出电压的波形。

3.请画出AGC电路的原理框图。

4.请画出AFC电路的原理框图。

鉴频器LPFVCOu D (t)u C (t)f rf o标准频率f o输出三、综合计算题1. 振回路的1μH,20pF,100,L C Q ===求该并联回路的谐振频率0f 、谐振电阻 p R 及通频带0.7BW 。

[解]900.035610Hz 35.6MHz f ===?=3640.722.4k 22.361022.36k 35.610Hz35.610Hz 356kH z100p R Q f BW Q ρρ===Ω=?Ω=Ω====2. 已知谐振功率放大器的CC 24V V =，C0250mA I =，5W o P =，cm CC 0.9U V =，试求该放大器的D P 、C P 、C η以及c1m I 。

(完整版)高频电子线路考卷(含答案)

一、单项选择题（每空1分，共计11分）1、高频功率放大器一般工作在丙类工作状态，它的效率（ D ）。

（A ）约为50% （B ）约为78% （C ）大于50%，小于78% （D ）大于78%2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）。

（A ）i=b0+b1u+b2u 2+b3u 3 （B ）i =b0+b1u +b3u 3 （C ）i =b2u 2 （D ）i =b3u 33、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC 增大时，放大器的工作状态为（ B ）。

（A ）临界状态（B ）欠压状态（C ）过压状态（D ）甲类状态 4、负峰切割失真主要是由于（ C ）造成的。

（A ）信号调制度太小（B ）检波器RC 时间常数太大（C ）检波器交、直流负载不同（D ）检波二极管选择不当5、在混频器的干扰中，组合副波道干扰是由于（ D ）造成的。

（A ）有用信号与本振信号的组合（B ）有用信号与干扰信号同时作用（C ）两个或多个干扰信号同时作用（D ）外来干扰信号与本振信号的组合6、用乘积型同步检波器解调DSB 、SSB 信号时，要求参考信号与调制端的载频信号（ C ）。

（A ）同频（B ）同相（C ）同频同相（D ）没有要求7、某变频器输入载波频率为720kHz 的AM 调幅波，采用下混频，要求输出信号的载波频率为720kHz ，则变频器的本振频率应为（ A ）（A ）1440 kHz （B ）1185 kHz （C ）930 kHz （D ）255 kHz8、为了提高高频小信号谐振放大器的稳定性，通常采用的方法有（ABCD ）。

（A ）中和法（B ）失配法（C ）负反馈方法（D ）选择Cb’c 小的晶体三极管（E ）选择特征频率fT 高的三极管 9、鉴频器所需的鉴频特性线性范围取决于（ B ）。

（A ）调制信号频率（B ）最大频偏Δf m （C ）调频波的有效带宽（D ）调频波的振幅变化10、我国调幅收音机的中频为（ A ）。

《高频电子线路》期末考试参考题

1、一个完整的通信系统应该由哪几部分组成？试画出其组成框图，并简述各部分的功能。

答：一个完整的通信系统应包括：输入变换装置、发送设备、传输信道、接收设备和输出变换装置五部分，如图所示：输入变换装置塩送设容传输信_■［接收話萱|―输出变换装書输入变换装置：将信源的输出变换成适合传输的电信号；发送设备：将电信号变换成适合信道传输的形式；传输信道：将来自发射机的信号传输到接收机的物理介质；接收设备：将信道传输的信号进行处理，恢复接受信号中包含的信息；输出变换装置：将接收的电信号变换成适合用户接收的形式。

2、某谐振功率放大器输出功率Po已测出，在电路参数不变时，为了提高Po采用提高Vb 的方法，但效果不明显，试分析原因，并指出为实现输出功率明显提高可采用什么措施？为什么？答：在电路参数不变时，为了提高Po采用提高的Vb方法，但效果不明显，是因为谐振功率放大器工作在过压工作状态。

为了实现输出功率明显提高可采用提高供电电压Vcc和减小负载电阻Rp的方法，使放大器工作在临界工作状态。

3•无线电通信为什么要进行调制？常用的模拟调制方式有哪些？答：①信号不调制进行发射天线太长，无法架设；②信号不调制进行传播会相互干扰，无法接收。

常用的模拟调制方式：调幅、调频及调相。

4•谐振功率放大器效率高的原因是什么？其输出波形不失真的原因是什么？答：谐振功放效率咼是因为它的工作频率很咼，咼频谐振功放实质是将直流功率转变为高频功率，为了输出功率足够大，常选在丙类状态下工作，而丙类状态的转换率大于甲，乙类，所以其效率高。

输出不失真是因为它采用选频网络作为负载，使用谐振负载进行选频输出，故输出仍为正弦波，波形不会失真。

5、丙类放大器为什么一定要用调谐回路作为集电极负载？回路为什么一定要调到谐振状态？回路失谐将产生什么结果？答：因为丙放输出电流为余弦脉冲，为了保证输出电压为不失真的完整正弦信号，所以一定要用调谐回路作为集电极负载。

回路谐振则信号不失真且效率最高，若回路失谐则管子功耗加大，且易烧坏管子。

高频电子线路期末考试试卷十套(含答案)

C 、负峰切割失真三、判断题，对的打“/D 、截止失真，错的打“X” （每空1分，共10分）标准答案（一）一、填空题（每空1分，共30分）1、无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

2、针对不同的调制方式有三种解调方式，分别是检波、鉴频和鉴相。

3、在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中，级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。

4、调幅波的表达式为： uAM （t ） = 20 （1 +0.2COS100 n t ） COS107 n t （V ）;调幅波的振幅最大值为24V ，调幅度 Ma 为20 %,带宽fBW 为100Hz ，载波fc 为5*106Hz 。

5、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。

6、调频电路有直接调频、间接调频两种方式。

7、检波有同步、和非同步检波两种形式。

8、反馈式正弦波振荡器按照选频网络的不同，可分为 LC 、RC 、石英晶振等三种。

9、变频器可由混频器、和带通滤波器两部分组成。

10、列出三个常见的频谱搬移电路调幅、检波、变频。

11、用模拟乘法器非线性器件实现调幅最为理想。

二、选择题（每小题 2分、共20分）将一个正确选项前的字母填在括号内 1、下列哪种信号携带有调制信号的信息（ C ） A 、载波信号B 、本振信号C 、已调波信号2、小信号谐振放大器的主要技术指标不包含（谐振电压增益B 、失真系数丙类谐振功放其谐振回路调谐于（基波 B 、二次谐波 3、A B ）C 、通频带 A ）分量 C 、其它高次谐波 D 、选择性D 、直流分量并联型石英晶振中，石英谐振器相当于（ A 、电容 B 、电阻 5、反馈式正弦波振荡器的起振条件为 A 、|AF|=1 , C 、|AF|>1 , 4、 A+ $ F= 2n n $ A+ $ F 工 2n n6、要实现集电极调制特性应使功放工作在（A 、欠压状态B 、过压状态 7、自动增益控制可简称为（ B ） B 、AGC Cc 、电感 B )B 、|AF| >1 , |AF| =1 ,B）元件 D 、短路线 $ A+ $ F = 2n n $ A+ $ F)状态C 、临界状态D 、PLLD 、任意状态8、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A 、一次方项 C 、高次方项9、如右图所示的电路是（ A 、普通调幅电路 B 、双边带调幅电路 C 、混频器 D 、同步检波器B 、二次方项 D 、全部项10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（A 、频率失真B 、惰性失真 U rc224IF O51、解：F^ = —8.33W60%R3 I-ull ~l~~l —1+CO-沪8.335= 3.3W （3 分）P V8.33CC二 347 mA（3分）R.21谐振放大器是采用谐振回路作负载的放大器。

高频电子期末试卷

班级（学生填写）姓名：学号命题审题审批：---------------------------------------------------密----------------------------封--------------------------- 线-------------------------------------------------（答题不能超出密封线）2008 ∼2009 学年第一学期《高频电子线路》考试试题A 卷使用班级（老师填写）：电信06-1、2，电子06-1、2 一、填空(每空1分，共20分) 1．无线通信的传输媒质主要是（），无线电信号的传播特性主要根据其所处的（）来区分。

2．高频小信号谐振放大器的主要作用是放大和（）。

为消除晶体管的反向作用，可用（）法、（）法来使其单向化，以提高放大器稳定性。

3.LC 回路并联谐振时，回路的阻抗最( )，且为纯( )。

4.频谱的线性搬移电路，是在频谱的搬移过程中，输入信号的频谱（）不发生变化。

而频谱的非线性搬移电路，输入信号的频谱不仅在（）上搬移，而且频谱（）也发生了变化。

5.锁相环是一个相位负反馈控制系统，当电路达到平衡状态时，虽然有( )误差存在，但( )误差可以降低到零。

6.AFC 电路也是一种反馈控制系统，它与AGC 电路的区别在于控制对象不同，AGC 电路的控制对象是（）信号，而AFC 电路的控制对象是信号的（）。

7.噪声系数越大，则内部噪声越（）。

对级联系统而言，其噪声系数主要取决于（）。

8. 调制与解调都是（）过程，所以必须用（）器件才能完成。

9. 并联型晶振中，晶体等效为（）；在串联型晶振中，晶体等效为（）。

二、单项选择题（每小题2分，共20分） 1．若载波u C (t)=U C cosωC t ,调制信号u Ω(t)= U ΩcosΩt ，则调相波的表达式为（） A ．u PM (t)=U C cos （ωC t ＋m p sinΩt ） B ．u PM (t)=U C cos （ωC t ＋m p cosΩt ） C ．u PM (t)=U C （1＋m p cosΩt ）cosωC t D ．u PM (t)=kU ΩU C cosωC tcosΩt 2．某超外差接收机的中频为465kHz ，当接收550kHz 的信号时，还收到1480kHz 的干扰信号，此干扰为（） A ．干扰哨声 B ．中频干扰 C ．镜像干扰 D ．交调干扰 3．某调频波，其调制信号频率F ＝1kHz ，载波频率为10.7MHz ，最大频偏Δf m ＝10kHz ，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（） A ．12kHz B ．24kHz C ．20kHz D ．40kHz 4．MC1596集成模拟乘法器不可以用作（） A ．混频 B ．振幅调制 C ．调幅波的解调 D ．频率调制 5．某单频调制的普通调幅波的最大振幅为10v ，最小振幅为6v ，则调幅系数m a 为班级（学生填写）：姓名：学号：------------------------------------------------密 ----------------------------封---------------------------线------------------------------------------------（答题不能超出密封线）（） A ．0.6 B ．0.4 C ．0.25 D ．0.1 6．以下几种混频器电路中，输出信号频谱最纯净的是（） A ．二极管混频器 B ．三极管混频器 C ．模拟乘法器混频器 7．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（） A ．过压 B ．弱过压 C ．临界 D ．欠压 8．鉴频的描述是（） A ．调幅信号的解调 B ．调频信号的解调 C ．调相信号的解调 9．二极管峰值包络检波器适用于哪种调幅波的解调（） A ．单边带调幅波 B ．抑制载波双边带调幅波 C ．普通调幅波 D ．残留边带调幅波 10．二极管峰值包络检波器，原电路正常工作。

高频电子线路考卷(含答案)

高频电子线路考卷（含答案）一、选择题（每题2分，共20分）A. 晶体管B. 场效应管C. 运算放大器D. 晶体振荡器2. 在高频电子线路中，下列关于功率放大器的描述，错误的是：A. 功率放大器的目的是放大信号功率B. 功率放大器通常工作在乙类或甲乙类状态C. 功率放大器的效率越高，输出功率越大D. 功率放大器会产生交越失真A. 振荡器必须满足相位平衡条件B. 振荡器必须满足幅度平衡条件C. 振荡器必须同时满足相位平衡和幅度平衡条件D. 振荡器不需要满足相位平衡和幅度平衡条件A. 巴特沃斯滤波器B. 切比雪夫滤波器C. 椭圆滤波器D. 贝塞尔滤波器A. 混频器可以实现频率的加法B. 混频器可以实现频率的减法C. 混频器可以实现频率的乘法D. 混频器可以实现频率的除法二、填空题（每题2分，共20分）6. 高频电子线路中，放大器的三种组态分别是________、________和________。

7. 在高频放大器中，为了提高增益，常采用________和________两种方法。

8. 高频振荡器按照振荡频率的稳定度可分为________振荡器和________振荡器。

9. 滤波器按照频率特性可分为________滤波器、________滤波器和________滤波器。

10. 混频器按照工作原理可分为________混频器、________混频器和________混频器。

三、简答题（每题10分，共30分）11. 简述高频放大器的主要性能指标及其物理意义。

12. 请说明高频振荡器起振和稳幅的原理。

13. 简述滤波器的主要技术指标及其作用。

四、计算题（每题15分，共30分）14. 已知某高频放大器的输入电压为10mV，输出电压为2V，求该放大器的电压增益。

15. 设一个LC振荡器的振荡频率为10MHz，求振荡回路中的电感L和电容C的值。

五、分析题（每题20分，共40分）16. 请分析影响高频放大器线性失真的因素，并提出相应的改善措施。

(完整word)高频电子线路试卷B答案

１．调制的描述（ C ）A．用载波信号去控制调制信号的某一个参数，使该参数按特定的规律发生变化。

Ｂ．用调制信号去控制载波信号的某一个参数，使该参数按特定的规律发生变化。

Ｃ．用调制信号去控制载波信号的某一个参数，使该参数随调制信号的规律发生变化。

２.信号源内阻越小，谐振回路的选择性 B 。

A：越好； B：越差； C：无关。

３．电容三点式LC正弦波振荡器与电感三点式LC正弦波振荡器比较，优点是（ B ）A．电路组成简单B．输出波形好C．容易调节振荡频率D．频率稳定度高４．判断下图是哪一类振荡器（C）A．电感三点式B．电容三点式C．改进的电容三点式D．变压器耦合式５．调幅波的信息包含在它的（ B ）A．频率变化之中B．幅度变化之中C．相位变化之中６、检波并经隔直电容后的信号成份有（D ）。

A．调幅波、低频、直流。

B．等幅载波和上下边频。

C．等幅载波、低频、直流。

D．低频信号７．若载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（ B ）A．uPM(t)=UCcos（ωCt＋mfsinΩt）B．uPM(t)=UCcos（ωCt＋mpcosΩt）C．uPM(t)=UC（1＋mpcosΩt）cosωCt D．uPM(t)=kUΩUCcosωCtcosΩt８．属于频谱的线性搬移过程的有（ A ）A．振幅调制B．频率调制C．相位调制D．角度解调9．AGC电路的作用是（ C ）A．维持工作频率稳定B．消除频率误差C．使输出信号幅度保持恒定或仅在很小的范围内变化10．锁相环路电路的作用是（ B ）A．维持工作频率稳定B．实现无频率误差的频率跟踪C．使输出信号幅度保持恒定或仅在很小的范围内变化1、丙类谐振功率放大器根据集电极电流波形的不同，可分为三种工作状态，分别为欠压状态、临界状态、过压状态；欲使功率放大器高效率地输出最大功率，应使放大器工作在临界状态。

2．反馈式振荡器的振荡起振条件是∑Ф=2nп和T>1。

高频电子电路期末考试试题

电子信息科学与技术专业（本）2007级《高频电子电路》试卷（A ）一、填空题（每空1.5分，共30分）1.无线电通信中信号是以形式发射出去的。

它的调制方式有、、。

2.二极管峰值包络检波器的工作原理是利用和RC 网络特性工作的。

3.已知LC 回路并联回路的电感L 在谐振频率f 0=30MHz 时测得L =1H μ，Q 0=100，则谐振时的电容C= pF 和并联谐振电阻R P = Ωk 。

4.谐振回路的品质因数Q 愈大，通频带愈；选择性愈。

5.载波功率为100W ，当m a =1时，调幅波总功率和边频功率分别为和。

6.某调谐功率放大器，已知V CC =24V ，P 0=5W ，则当%60=c η，=C P ,I CO = ，若P 0保持不变，将c η提高到80%，P c 减小。

7.功率放大器的分类，当θ2= 时为甲类，当θ2= 时为乙类；当θ< 为丙类。

8.某调频信号，调制信号频率为400Hz ，振幅为2V ，调制指数为30，频偏Δf = 。

当调制信号频率减小为200Hz ，同时振幅上升为3V 时，调制指数变为。

二、选择题（每题2分，共20分）1.下列哪种信号携带有调制信号的信息（）A.载波信号B.本振信号C.已调波信号D.高频振荡信号2.设AM 广播电台允许占有的频带为15kHz ，则调制信号的最高频率不得超过（）A.30kHzB.7.5kHzC.15kHzD.不能确定3.设计一个频率稳定度高且可调的振荡器，通常采用（）A.晶体振荡器B.变压器耦合振荡器C.RC 相移振荡器D.席勒振荡器4.在调谐放大器的LC 回路两端并上一个电阻R ，可以（）A.提高回路的Q 值B.提高谐振频率C.加宽通频带D.减小通频带5.二极管峰值包络检波器适用于哪种调幅波的解调（）A.单边带调幅波B.抑制载波双边带调幅波C.普通调幅波D.残留边带调幅波6.下列表述正确的是（）A.高频功率放大器只能位于接收系统中B.高频功率振荡器只能位于接收系统中C.调制器只能位于发送系统中D.解调器只能位于发送系统中7.某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（）A.过压B.弱过压C.临界D.欠压8.如右图所示电路，以下说法正确的是（）A.该电路由于放大器不能正常工作，不能产生正弦波振荡B.该电路由于没有选频网络，不能产生正弦波振荡C.该电路由于不满足相位平衡条件，不能产生正弦波振荡D.该电路满足相位平衡条件，可能产生正弦波振荡9.关于间接调频方法的描述，正确的是（）A.先对调制信号微分，再加到调相器对载波信号调相，从而完成调频B.先对调制信号积分，再加到调相器对载波信号调相，从而完成调频C.先对载波信号微分，再加到调相器对调制信号调相，从而完成调频D.先对载波信号积分，再加到调相器对调制信号调相，从而完成调频10.已调波t t A U t u c m )cos()(1ωω+=，则其)(t ω∆表达式为（）A.t A 1ωB.21t A ωC.t A 12ωD.t A c ω三、简答题（每题5分，共10分）1.在接收设备中，变频器的作用是？变频器是怎么组成的，绘出变频前后的波形。

高频电子线路期末考试试题大全（共3套）

高频电子线路期末考试试题大全（共3套）高频期末考试题（一）一、填空题（本大题共20空，每空1分，共20分）1．放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为10lg（P si/P Ni）/(P so/P No)。

2．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。

3．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。

4．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是??（t），在调频信号中是?ω（t）。

5．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。

LC谐振回路有（串联谐振）和（并联谐振）两种谐振方式。

丙类功率放大器的基极、集电极和发射极电流均为（余弦脉冲）电流。

谐振功率放大器中，LC谐振回路既起到（阻抗匹配）的作用，又起到（选频滤波）的作用。

当收听某电台639KHZ的节目时（收音机的中频频率为465KHZ），本振频率应为（1104KHZ ）,可能产生的镜像干扰频率为（1569KHZ ）。

2、二极管调制电路中的二极管工作于（开关）状态。

3、为了将接收的高频信号转变为中频信号，（混频器）是超外差接收机的关键部件。

4、正因为频率与相位存在（微分积分）的关系，所以FM与PM是可以互相转换的。

5、非线性系统的主要特点是输出信号中除包含输入信号频率外，还会产生（组合频率分量）。

1．功率放大电路根据静态工作点的位置可分为甲类、乙类、丙类等三种。

2．为实现电信号的有效传输，无线电通信通常要进行调制。

常用的模拟调制方式可以分为调幅、调频和调相三种。

3．使调谐放大器工作不稳定的主要因素是晶体管结电容C b`c形成的内部反馈。

高频电子线路期末复习题(DOC)

高频电子线路复习题一、填空1、调幅的几种调制方式是普通调频（AM ）、抑制载波双边带调制（DSB ）、抑制载波单边带调制（SSB ）。

2、集电极调幅，应使被调放大器工作于_过压_状态。

3、反馈式振荡器的振荡平衡条件是 T （jw ）=1 、和 πϕn T2= n=0,1,2,3，... 。

4、通常将携带有信息的电信号称为调制信号，未调制的高频振荡信号称为载波信号，通过调制后的高频振荡信号称为已调信号。

5、三点式振荡器判别法则是发射极和相接的两个电抗性质相同, 集电极和基极和它们电抗性质相反。

6、LC 串联谐振回路品质因数（Q ）下降，频带越宽，选择性越差。

7、某高频功率放大器原来工作在临界状态，测得cm U =22v ，co I =100mA ，P R =100Ω，c E =24v ，当放大器的负载阻抗P R 变小时，则放大器的工作状态过渡到欠压状态，回路两端电压cm U 将减小，若负载阻抗增加时，则工作状态由临界过渡到过压状态，回路两端电压cm U 将增大。

8、调相时，调相指数与调制信号幅度成正比。

(瞬时频偏)9、模拟乘法器的应用很广泛，主要可用来实现调制、混频和检波等频谱搬移电路中。

10、谐振功率放大器的负载特性是当CC V 、BB V 、bm V 等维持不变时，电流、电压、功率和效率等随电阻p R 的增加而变化的特性。

11、混频器按所用非线性器件的不同，可分为二极管双平衡、混频电路和晶体三极管混频电路等。

（模拟乘法器混频电路）12、超外差接收机中,中频频率为465KHZ ，当接收信号载频为 535 KHz 时，本振频率为1000KHz 。

13、直接调频的优点是电路简单频偏较大，间接调频的优点是调相时可以不在主振荡电路中进行，易于保持中心频率的稳定。

14、矩形系数K r0.1定义为单位谐振曲线N(f)值下降到 0.1时的频带范围与通频带之比。

福建师范大学22春“电子信息工程”《高频电子线路》期末考试高频考点版(带答案)试卷号：5

福建师范大学22春“电子信息工程”《高频电子线路》期末考试高频考点版（带答案）一.综合考核(共50题)1.利用电离层通信一般只限于短波波段。

()A.错误B.正确参考答案：B2.变频器的主要质量指标()。

A.增益B.失真和干扰C.选择性D.噪声系数参考答案：ABCD3.常用的无线元件有()种。

A.1B.2C.3参考答案：C4.晶体管噪声主要有()。

A.热噪声B.散粒噪声C.分配噪声D.1/f噪声参考答案：ABCD调幅波所占的频带宽度是调制信号最高频率的3倍。

()A.错误B.正确参考答案：A6.晶体管在高频小信号运用时，等效电路主要()种。

A.1B.2C.3参考答案：B7.负电阻可以看作为()能量的能源。

A.消耗B.提供C.不消耗也不提供参考答案：B8.高频小信号放大器的主要指标()。

A.增益B.通频带C.选择性D.工作稳定性参考答案：ABCD9.角调波抗干扰性弱。

()A.错误B.正确10.噪声表示方法()。

A.噪声系数B.噪声温度C.等效宽度参考答案：ABC11.获得单边带信号的方法()。

A.滤波器法B.相移法C.第三种方法参考答案：ABC12.放大器所放大的信号一般是已调制信号。

()A.错误B.正确参考答案：B13.信号平均功率，总能量无限大称为()。

A.功率信号B.能量信号参考答案：A14.二次调制又称为()。

A.信号调制B.数字调制15.正电阻可以看作为()能量的能源。

A.消耗B.提供C.不消耗也不提供参考答案：A16.末级低频功率放大级又称为()。

A.振荡器B.调制器C.发射器参考答案：B17.安耦合量的大小耦合回路分为()。

A.强耦合B.弱耦合C.临界耦合参考答案：ABC18.起伏噪声也称为()。

A.白噪声B.有色噪声参考答案：A19.超外差式接收器的核心部分是()。

A.混频器B.中频放大器参考答案：A20.有线通信的媒质有()。

A.双线对电缆B.同轴电缆C.光线参考答案：ABC21.傅里叶变换是将信号用()和()转换的方法。

(完整版)高频电子线路期末试卷附答案

高频电子线路一、填空题（每空1分，共13分）1．反馈式振荡器的振荡平衡条件是∑Ф=2nп和U f=U i。

三点式振荡器判别法则是X be和X ce电抗性质相同,X cb和它们电抗性质相反。

2．在大信号检波中，产生对角线失真原因是R L C L选得太大，放电太慢，跟不上输入信号包络线的变化。

产生负峰切割失真的原因是检波器交、直流负载电阻不等造成的。

3．模拟乘法器的应用很广泛，主要可用来实现调幅、同步检波和混频等频谱搬移电路中。

4．混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器和场效应管混频器等。

5．直接调频的优点是频偏大，间接调频的优点是中心频率稳定度高。

二选择题1．石英晶体谐振于fp时，相当于LC回路的（b）A．串联谐振现象 B．并联谐振现象 C．自激现象 D．失谐现象2．为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（c）A．临界B．欠压C．过压3．判断下图是哪一类振荡器（c）A．考毕兹电路B．哈特莱电路C．西勒电路D．克拉泼电路4．谐振功率放大器与调谐放大器的区别是（ C ）A．前者比后者电源电压高B．前者比后者失真小C．谐振功率放大器工作在丙类，调谐放大器工作在甲类D．谐振功率放大器输入信号小，调谐放大器输入信号大5．如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV”的指示值是1V，则所测正弦波的有效值（D）A．4.6V B．2.3V C．3.25V D．1.63V6．石英晶体振荡器的主要优点是（C）A．容易起振B．振幅稳定C．频率稳定度高D．减小谐波分量7．无线通信系统接收设备中的中放部分采用的是以下哪种电路（ A ）A．调谐放大器B．谐振功率放大器C．检波器D．鉴频器8．调幅收音机中频信号频率为（A）A．465kHz B．10.7MHz C．38MHz D．不能确定9．一同步检波器，输入信号为u S =U S cosωC tcosΩt，恢复载波u r =U r cos（ωC＋Δω）t,输出信号将产生（ B ）A．振幅失真B．频率失真C．相位失真10．自动频率控制简称（B）A．AGC B．AFC C．APC11．锁相环路电路的作用是（B）A．维持工作频率稳定B．实现无频率误差的频率跟踪C．使输出信号幅度保持恒定或仅在很小的范围内变化12．要观察调谐放大器的谐振曲线，需要用到以下哪个仪器（D）A．示波器B．频率计C．高频信号发生器D．扫频仪13．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩsinΩt，则调频波的表达式为（B）A．u FM(t)=U C cos（ωC t＋m f sinΩt）B．u FM(t)=U C cos（ωC t－m f cosΩt）C．u FM(t)=U C（1＋m f sinΩt）cosωC t D．u FM(t)=kUΩU C cosωC tsinΩt14．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是（D）A．ω（t）B．φ（t） C．Δω（t） D．Δφ（t）15．下图所示框图能实现何种功能？（ A ）其中u s(t)= U s cosωs t， u L(t)= U L cosΩtA．调幅B．检波C．混频D．鉴频三、简答题（每小题5分，共10分）1．为什么发射台要将信息调制到高频载波上再发送？答：1）信号不调制进行发射天线太长，无法架设。

高频线路期末考试题及答案

高频线路期末考试题及答案# 高频线路期末考试题及答案一、选择题（每题2分，共20分）1. 高频电路中，谐振频率的计算公式是：A. $ f = \frac{1}{2\pi\sqrt{LC}} $B. $ f = \frac{1}{2\pi\sqrt{L/C}} $C. $ f = \frac{1}{2\pi\sqrt{C/L}} $D. $ f = \frac{1}{2\pi\sqrt{LC}} $答案：B2. 下列哪个元件不是高频电路中常用的元件？A. 电容器B. 电感器C. 电阻器D. 变压器答案：C3. 高频电路中，信号的传输方式可以是：A. 串联传输B. 并联传输C. 波导传输D. 所有选项答案：D4. 高频电路中，阻抗匹配的目的是：A. 减小信号损耗B. 提高信号频率C. 增加电路复杂度D. 增加电路成本答案：A5. 高频放大器中，通常采用的放大方式是：A. 线性放大B. 非线性放大C. 脉冲放大D. 调制放大答案：A...（此处省略其他选择题，共10题）二、填空题（每空1分，共10分）1. 高频电路中，谐振条件是电路的总电阻等于________。

2. 阻抗匹配通常采用_________或_________等方法。

3. 高频电路中，信号的传输损耗主要取决于_________。

4. 高频电路设计中，通常需要考虑_________、_________和_________等因素。

5. 高频放大器的设计原则包括_________、_________和_________等。

三、简答题（每题10分，共20分）1. 简述高频电路中谐振现象的特点。

答案：在高频电路中，谐振现象指的是电路的电感和电容在某一特定频率下，其阻抗相互抵消，电路呈现纯电阻性。

此时，电路的输入阻抗最小，能量传输效率最高，信号放大效果最佳。

2. 解释什么是阻抗匹配，并说明其在高频电路中的重要性。

答案：阻抗匹配是指在电路中，通过调整元件参数使得信号源和负载之间的阻抗相等，从而减少信号在传输过程中的反射和损耗。

高频电子线路期末试题答案

一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．在调谐放大器的LC回路两端并上一个电阻R，可以（ C ）A．提高回路的Q值B．提高谐振频率C．加宽通频带D．减小通频带2．在自激振荡电路中，下列哪种说法是正确的（C）A．LC振荡器、RC振荡器一定产生正弦波B．石英晶体振荡器不能产生正弦波C．电感三点式振荡器产生的正弦波失真较大D．电容三点式振荡器的振荡频率做不高3．试用自激振荡的相位条件判别下图能产生自激振荡的电路（D）A B C D4．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调频波的表达式为（ A ）A．u FM(t)=U C cos（ωC t＋m f sinΩt）B．u FM(t)=U C cos（ωC t＋m p cosΩt）C．u FM(t)=U C（1＋m p cosΩt）cosωC t D．u FM(t)=kUΩU C cosωC tcosΩt5．某超外差接收机的中频为465kHz，当接收931kHz的信号时，还收到1kHz的干扰信号，此干扰为（ A ）A．干扰哨声B．中频干扰C．镜像干扰D．交调干扰5．同步检波器要求接收端载波与发端载波（ C ）A．频率相同、幅度相同B．相位相同、幅度相同C．频率相同、相位相同D．频率相同、相位相同、幅度相同7．属于频谱的线性搬移过程的有（A）A．振幅调制B．频率调制C．相位调制D．角度解调8．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为（C）A．1/3 B．1/2 C．2 D．49．某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数m a为（C）A．0.6 B．0.4 C．0.25 D．0.110．利用石英晶体的电抗频率特性构成的振荡器是（B）A．f＝fs时，石英晶体呈感性，可构成串联型晶体振荡器B．f＝fs时，石英晶体呈阻性，可构成串联型晶体振荡器C．fs<f<fp时，石英晶体呈阻性，可构成串联型晶体振荡器D．fs<f<fp时，石英晶体呈感性，可构成串联型晶体振荡器11．惰性失真和负峰切割失真是下列哪种检波器特有的失真（B）A．小信号平方律检波器B．大信号包络检波器C．同步检波器12．在波形上它的包络与调制信号形状完全相同的是（ A ）A．AM B．DSB C．SSB D．VSB13．锁相环路的组成不包括以下哪个部分（D）A．鉴相器B．环路滤波器C．压控振荡器D．鉴频器14．丙类高频功率放大器的通角（ D ）A ．θ＝180°B ．90°＜θ＜180°C ．θ＝90°D ．θ＜90°15．关于间接调频方法的描述，正确的是（ B ）A ．先对调制信号微分，再加到调相器对载波信号调相，从而完成调频B ．先对调制信号积分，再加到调相器对载波信号调相，从而完成调频C ．先对载波信号微分，再加到调相器对调制信号调相，从而完成调频D ．先对载波信号积分，再加到调相器对调制信号调相，从而完成调频二、填空题（每小题2分，共14分）1．为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。

高频电子线路期末试卷

高频电子线路期末试卷本期末试卷共10道题，满分100分。

请注意：所有答案均为精确值，保留3位小数。

1.一台发射天线向四个方向做辐射，其发射功率为10W，与天线距离为5m的点的电磁场强度为多少？2.投射在金属板上的电磁波，其垂直入射时反射系数为0.2，则反射波与入射波之间的相位差是多少度？3.一个微带线的长度为10cm，介电常数为4.5，其宽度和厚度分别为2mm和1mm，当上面有一个频率为2GHz的微波信号时，求其传输线的特性阻抗？4.测量一台射频功率放大器在1GHz下的峰值功率输出是70W，平均功率为35W，请计算该放大器的PEP值？5.一只蝗虫的头部长度仅有2mm，当从其头部位置用900MHz频率进行辐射时，复数形式下其阻抗为多少Ω？6.一台射频发射机在输出端的电压为50V，如果将其输出功率提高2倍，输出端的电压和电流将分别变为多少？7.一个小型的微波电路里有一个起源信号源，输出频率为6GHz、输出功率为10μW。

此时，设其输入和输出端口之间的2dB损耗，求其输出的功率是多少dBm？8.设一只蝉的头部长度为3mm，当从其头部位置用3GHz频率进行辐射时，复数形式下其阻抗为多少Ω？9.一个晶体管的S参数测量结果如下，其中S11和S22的dB值分别为-20dB和-10dB，S12和S21的dB值均为-1dB，请推导出该晶体管的增益大小。

10.一个微波传输线要传输3GHz的信号，其额定特性阻抗为50Ω，当其长度为2m时，请计算其1/4波长的长度是多少？答案如下：1.0.113V/m2.144度3.47.367Ω4.140W5.4.459-j85.256Ω6.70.71V，2.828A7.-33dBm8.25.5-j288.85Ω9.13.27倍10.15cm以上为本次高频电子线路期末试卷及答案，同学们可以积极参考练习。

高频电子线路期末考试试卷及答案

高频电子线路期末考试试卷及答案班级：学号：姓名：装订线一、填空题：（20分）（每空1分）1、某小信号放大器共有三级，每一级的电压增益为15dB, 则三级放大器的总电压增益为。

2、实现调频的方法可分为和两大类。

3、集电极调幅电路应工作于状态。

某一集电极调幅电路，它的载波输出功率为50W ，调幅指数为0.5,则它的集电极平均输出功率为。

4、单向化是提高谐振放大器稳定性的措施之一，单向化的方法有和。

5、谐振动率放大器的动态特性不是一条直线，而是折线，求动态特性通常可以采用法和法。

6、在串联型晶体振荡器中，晶体等效为，在并联型晶体振荡器中，晶体等效为。

7、高频振荡的振幅不变，其瞬时频率随调制信号线性关系变化，这样的已调波称为波，其逆过程为。

8、反馈型LC 振荡器的起振条件是；平衡条件是；振荡器起振后由甲类工作状态逐渐向甲乙类、乙类或丙类过渡，最后工作于什么状态完全由值来决定。

9、变频器的中频为S L I ωωω-=，若变频器的输入信号分别为()t m t U u f s sm s Ω+=sin cos ω和t U u s sm s )cos(Ω-=ω，则变频器的输出信号分别为和。

10、变容二极管的结电容γ)1(0Dr j j U u C C += 其中γ为变容二极管的；变容二极管作为振荡回路总电容时，要实现线性调频，变容二极管的γ值应等于。

二、单项选择题（10分）（每空1分）1、具有抑制寄生调幅能力的鉴频器是。

A. 比例鉴频器B.相位鉴频器C. 双失谐鉴频器D.相移乘法鉴频器2、图1是电路的原理方框图。

图中t t U u c m i Ω=cos cos ω；t u c ωcos 0=图 1A. 调幅B. 混频C. 同步检波D. 鉴相3、下面的几种频率变换电路中，不是频谱的线性搬移。

A . 调频B .调幅C .变频D . 包络检波4、图2所示是一个正弦波振荡器的原理图，它属于振荡器。

图 2本科生考试试卷(A)（ 2007-2008 年第一学期）课程编号： 08010040 课程名称：高频电子线路..................A . 互感耦合B .西勒C .哈特莱D .克拉泼5、若载波频率为c f ，调制信号频率为F ，那么双边带调幅波的频带宽度为。

2020-2021大学《高频电子线路》期末课程考试试卷B(含答案)

2020-2021《高频电子线路》期末课程考试试卷B适用专业: 考试日期:考试时间:120分钟考试形式:闭卷试卷总分:100分一、填空题（每空1分，共30分）1、晶体管正弦波振荡器产生自激振荡的相位条件是，振幅条件是。

2、调幅的就是用信号去控制，使载波的随大小变化而变化。

3、小信号谐振放大器的主要特点是以作为放大器的交流负载，具有和功能。

4、电容三点式振荡器与电感三点式振荡器比较，的输出波形较好。

5、与普通三点式振荡器相比，石英晶体振荡器频率稳定度较，通常可分为和两种。

6、间接调频是将基带信号进行然后再得到。

7、电容三点式振荡器组成原则，Zce 应呈， Zbe应呈，Zcb应呈。

说明电抗性质.8、解调是调制的过程。

也叫，它的作用是。

9、单调谐放大器经过级联后电压增益、通频带、选择性。

（在空格中填写变化趋势）10、在大信号包络检波器中，若电路参数选择不当会产生两种失真，一种是，另一种是。

11、直接调频的优点是，间接调频的优点是。

12、调频波的最大角频偏与调制信号的成正比，而与调制信号的无关，这是调频波的基本特征。

二、选择题（每小题2分、共30分,将一个正确选项前的字母填在括号内）1、二极管峰值包络检波器适用于哪种调幅波的解调（）A．单边带调幅波 B．抑制载波双边带调幅波C．普通调幅波 D．残留边带调幅波2、双边带DSB调幅信号的振幅正比于（）A．载波信号 B．基带信号 C．调幅波 D．基带信号的绝对值3、丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（）A．过压 B．弱过压 C．临界 D．欠压4、利用石英晶体的电抗频率特性构成的振荡器是（）A．f＝fs时，石英晶体呈感性，可构成串联型晶体振荡器B．f＝fs时，石英晶体呈纯阻，可构成串联型晶体振荡器C．fs<f<fp时，石英晶体呈纯阻，可构成串联型晶体振荡器D．fs<f<fp时，石英晶体呈感性，可构成串联型晶体振荡器5、二极管峰值包络检波器，原电路正常工作。
