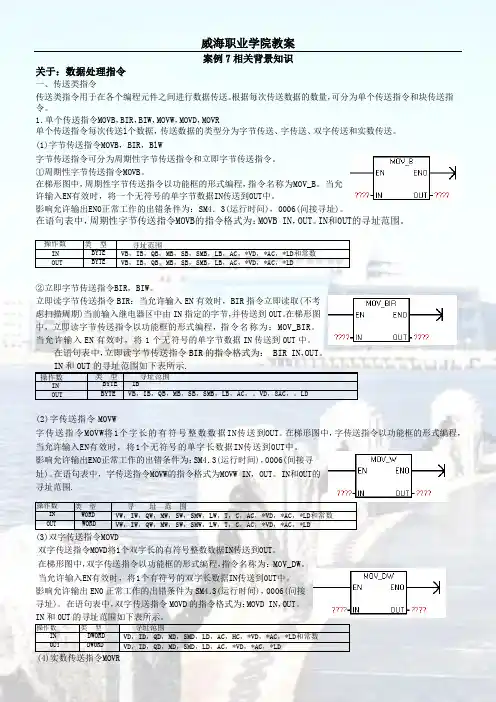

案例7相关背景知识关于:数据处理指令一、传送类指令传送类指令用于在各个编程元件之间进行数据传送。

根据每次传送数据的数量,可分为单个传送指令和块传送指令。

1.单个传送指令MOVB,BIR,BIW,MOVW,MOVD,MOVR单个传送指令每次传送l个数据,传送数据的类型分为字节传送、字传送、双字传送和实数传送。

(1)字节传送指令MOVB,BIR,BlW字节传送指令可分为周期性字节传送指令和立即字节传送指令。

①周期性字节传送指令MOVB。

在梯形图中,周期性字节传送指令以功能框的形式编程,指令名称为MOV_B。

当允许输入EN有效时,将一个无符号的单字节数据IN传送到0UT中。

影响允许输出EN0正常工作的出错条件为:SM4.3(运行时问),0006(问接寻址)。

在语句表中,周期性字节传送指令MOVB的指令格式为:MOVB IN,OUT。

IN和0UT的寻址范围。

操作数类型寻址范围IN BYTE VB,IB,QB,MB,SB,SMB,LB,AC,*VD,*AC,*LD和常数OUT BYTE VB,IB,QB,MB,SB,SMB,LB,AC,*VD,*AC,*LD②立即字节传送指令BIR,BIW。

立即读字节传送指令BIR:当允许输入EN有效时,BIR指令立即读取(不考虑扫描周期)当前输入继电器区中由IN指定的字节,并传送到OUT。

在梯形图中,立即读字节传送指令以功能框的形式编程,指令名称为:MOV_BIR。

当允许输入EN有效时,将1个无符号的单字节数据IN传送到0UT中。

在语句表中,立即读字节传送指令BIR的指令格式为: BIR IN,OUT。

IN和0UT的寻址范围如下表所示.操作数类型寻址范围IN BYTE IBOUT BYTE VB,IB,QB,MB,SB,SMB,LB,AC,。

VD,8AC,。

LD(2)字传送指令MOVW字传送指令MOVW将1个字长的有符号整数数据IN传送到OUT。

在梯形图中,字传送指令以功能框的形式编程,当允许输入EN有效时,将1个无符号的单字长数据IN传送到0UT中。

S7-200指令详解

S7-200指令详解

S7-200指令详解PLC在运行时需要处理的数据一般都根据数据的类型不同、数据的功能不同而把数据分成几类。

这些不同类型的数据被存放在不同的存储空间,从而形成不同的数据区。

S7-200的数据区可以分为数字量输入和输出映像区、模拟量输入和输出映像区、变量存储器区、顺序控制继电器区、位存储器区、特殊存储器区、定时器存储器区、计数器存储器区、局部存储器区、高速计数器区和累加器区。

3.1 S7-200的数据区1. 数字量输入和输出映象区(1) 数字量输入映像区(I区)数字量输入映像区是S7-200 CPU为输入端信号状态开辟的一个存贮区,用I表示。

在每次扫描周期的开始,CPU对输入点进行采样,并将采样值存于输入映像区寄存器中。

该区的数据可以是位(1bit)、字节(8bit)、字(16bit)或者双字(32bit)。

其表示形式如下。

·用位表示I0.0、I0.1、…I0.7I1.0、I1.1、…I1.7…I15.0、I15.1、…I15.7共l28点。

输入映像区每个位地址包括存储器标识符、字节地址及位号三部分。

存储器标识符为“I”,字节地址为整数部分,位号为小数部分。

比如Il.0表明这个输入点是第1个字节的第0位。

·用字节表示IB0、IB1、…IB15共l6个字节。

输入映像区每个字节地址包括存储器字节标识符、字节地址两部分。

字节标识符为“IB”,字节地址为整数部分。

比如IB1表明这个输入字节是第1个字节,共8位,其中第0位是最低位,第7位是最高位。

·用字表示IW0、IW2、…IW14共8个字。

输入映像区每个字地址包括存储器字标识符、字地址两部分。

字标识符为“IW”,字地址为整数部分。

一个字含两个字节,一个字中的两个字节的地址必须连续,且低位字节在一个字中应该是高8位,高位字节在一个字中应该是低8位。

比如,IW0中的IB0应该是高8位,IB1应该是低8位。

·用双字表示ID0、ID4、…ID12共4个双字。

S7-200 SMART移位和循环移位运算指令怎么用?

S7-200 SMART移位和循环移位运算指令怎么用?

S7-200 SMART移位和循环移位运算指令
移位指令
S7-200 SMART移位指令分为左、右移位、循环左、右移位及寄存器移位指令三大类。

前两类移位指令按移位数据的长度又分字节型、字型、双字型3种。

下图所示为移位指令梯形图:
图1. 移位指令:
移位与循环指令相关视频教程的链接如下:
如下为一个移位和循环移位实例:
图2.移位和循环移位程序图
其中:
I4.0上升沿触发
FOR_W为字循环右移
SHL_W为字左移
其移位和循环移位的过程可由下图进一步说明:
图3.移位和循环移位过程说明图
For Next 循环
程序循环结构用于描述一段程序的重复循环执行。

由 FOR和NEXT指令构成程序的循环体。

FOR指令标记循环的开始,NEXT指令为循环体的结束指令。

图4.For Next 循环
其中:
INIT,FINAL分别定义起始值和结束值。

使能输入EN有效,循环体开始执行,执行到NEXT指令时返回,每执行一次循环体,当前值计数器INDX增1,达到终止值FINAL时,循环结束。

使能输入无效时,循环体程序不执行。

每次使能输入有效,指令自动将各参数复位。

注意:使用 FOR 和 NEXT 指令可在重复执行分配计数的循环中执行程序段。

每条 FOR 指令需要一条 NEXT 指令。

For Next 编程实例
图5.For Next 循环循环程序图
使用状态表监控程序的运行如下图所示
图6.状态监视图
如上表所示,VW100值为4, INDEX大于终止值,循环终止。

第6章S7-200 PLC的功能指令及使用
