《笔记本芯片级维修教程》
笔记本芯片维修笔记
笔记本芯片维修笔记1、讲解笔记本拆解与组装的过程:拆解的目的就是取出我们相应维修的部件。
下面以联想的E600的笔记本为实例介绍一下拆解笔记本需要的工具:5X75毫米的十字螺丝起一支3X75毫米的十字螺丝起一支3X75毫米的一字螺丝起一支套铜螺丝起一支套铜螺丝起主要是用于拆解各端口的主要螺钉和cpu的风扇下面的固定螺钉。
二、笔记本常用的螺钉型号4毫米螺钉，4毫米粗口径螺钉 6毫米螺钉 12毫米螺钉这种E600系列常用的螺钉，它有四种型号，最短的螺钉只有4毫米长，最长的螺钉有12毫米长。
这些螺钉分别有不同的用途，E600系列的笔记本共有螺钉34颗。
其中4毫米的14颗,4毫米口径粗口径螺钉2颗，粗口径螺钉与标准口径螺钉它是不同的，粗口径螺钉会固定在指定的位置，将其单独存放，并要记清楚它的位置。
6毫米的螺钉总计3颗, 12毫米的螺钉总计15颗,它的主要用途，固定平轴，平与主机之间连接，C壳与D壳之间的连接。
大家看一下这是笔记本的背部，上面清淅标出了的哪些可以拆解的位置，当你更换内存盖板，需要拆解内存盖板。
注意右下角那个标志的4毫米粗口径的螺钉，它的用途是固定硬盘的脱架。
在拆解笔记本所有部件之前，讲解一下要注意的事项：1、给自己配带防静电的手环，防静电的手环是为了解除人体静电对部件的干扰，防静电手环一端连接到你工作的折装笔记本上，另一端接触到防静电的工作台上。
2、拆解笔记本CDROM 光驱如何的拿放方法上面的是正确的拿放方法，下面全是错误的。
正确方法：用手拿住它的两侧。
3、笔记本软驱的拿放方法上面的是正确的拿放方法，下面全是错误的拿放方法。
正确方法：用手拿住它的两侧。
4、拆解笔记本硬盘正常的拿放方法.上面的拆解拿放硬盘的方法是正确的，下面的拿法是错误的。
正确方法：用手拿住它的两侧。
5拆解笔记本LED显示屏拿放的正确方法正确方法：用双手握住笔记本LED屏的两侧。
6、拆解笔记本键盘拿放方法正确方法：用手拿住它的两侧。
笔记本芯片级维修第21课
故障现象: 检测不到声卡设备: 一, 检测不到声卡设备 1,请先确认系统是否正常.(915芯片组用XP系统需安装声卡 补丁后才能检测到声卡设备) 2,检查声卡芯片的供电,时钟,5,6,8,10,11脚的对地值与电压 3,更换声卡芯片; CMOS设置 4, 4,更换南桥 装不上驱动: 二, 装不上驱动 1, 请先确认驱动程序与芯片完全匹配; 2, 检查芯片的供电,时钟是否正常; 3, 更换声卡芯片.
�
L2 600Z/100M 1 2 L1 600Z/100M
J1
L Internal Speaker Connector
C195 0.1
R199 10K
R192 33K 22 15
P25
ROUT+ ROUT46 44
J4 J4
28 26
R510 0
L2 600Z/100M 1 2
J3
R
P4
Transfer Board
4 3 6 2 1
GND
AGND
AGND
AGND
P14
21
MIC1
P11 P12
ACRST# ACSDIN0 R756 R690 22 0
11 8 10 5 L533 0 R757 22 6
External MIC
AGND
U9 I/O Controller Hub 82801DBM ICH4ICH4-M
+3V
From previous page C183 0.1 R185 10K R186 33K MUTE IN 11 R1 SPK_OFF From previous page
AMP_SHUTDOWN
P15
RLINE_IN RHP_IN 21 20
笔记本芯片级维修第课5优秀文档
电池电流检测输入
DELL电池充电路维修
电池放电时5间.C长CS短与电池容量、放电电滤流波大端小有关。
19.PGND
地
①插电源适配器,电压经D103供给主芯片MAX1645的1脚，另一路经电阻R1081到芯片28脚作为电压检测。
MAX1645引6.脚CC定I 义
电池电流检测输入
20.DLO
下管驱动信号
2.电池检测信号CHG_SBATT控制Q22导通, 从而控制Q26A及Q78A的导通.充电电压 V_CHG到达电池接口.
DELL电池充电路维修
主要内容：⑴了解锂电池的特性
⑵讲解充电芯片工作原理及关键引脚定义 ⑶讲解充电电路工作流程
教习目的：掌握充电芯片工作原理，理顺电池不充
电故障的维修思路及解决方法。
了解锂离子电池
锂离子电池是继镍镉、镍氢电池电池优点:体积小、容量大、重量轻、无污染、
单节电压高、自放电率低、电池充放电循环次数多
电故障的维修思路及解决方法。 MAX1645引7.脚CC定V 义
滤波端
21.DLOV
激励供电提供端
电放池电放 通电道时(S8间b.aG长tNtD+短通与过电Q池78容B直量接、到放达电公电接共流地端大端)小有关。
22.LX
电感连接反馈
MAX1645引9.脚BA定TT义 D600 充电电路检修:
充电电压反馈
12.THM
温度检测信号
26.CSSP
充电电流检测
13.SCL
SMB时钟输入端
27.PDS
充电MOS驱动信号
14.SDA
SMB数据输入/输出
28.CVS
供电电压检测输入
D600 充电电路检修:

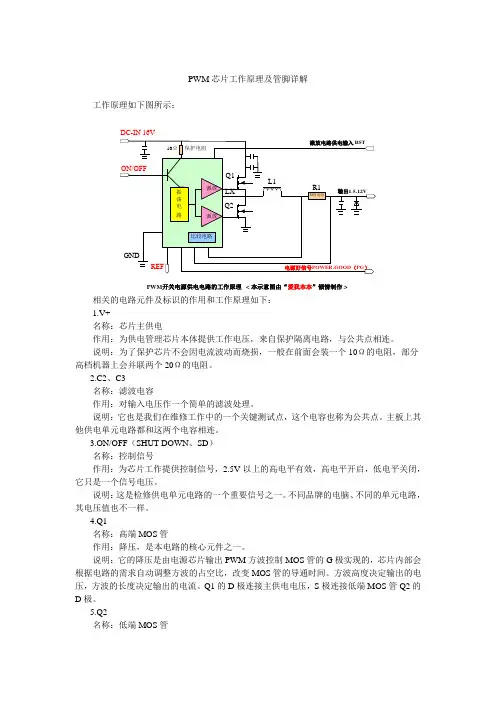

笔记本维修高级教程 之 PWM芯片工作原理及管脚详解
PWM 芯片工作原理及管脚详解工作原理如下图所示：取样电阻比较电路激放激放振荡电路 REF GNDON/OFFDC-IN 16VQ1Q2LX L1R110Ω 保护电阻输出1.5-12V电源好信号POWER-GOOD （PG ）PWM 开关电源供电电路的工作原理 < 本示意图由“爱我本本”倾情制作 >激放电路供电输入 BST相关的电路元件及标识的作用和工作原理如下： 1.V+名称：芯片主供电作用：为供电管理芯片本体提供工作电压，来自保护隔离电路，与公共点相连。
说明：为了保护芯片不会因电流波动而烧损，一般在前面会装一个10Ω的电阻，部分高档机器上会并联两个20Ω的电阻。
2.C2、C3名称：滤波电容作用：对输入电压作一个简单的滤波处理。
说明：它也是我们在维修工作中的一个关键测试点，这个电容也称为公共点。
主板上其他供电单元电路都和这两个电容相连。
3.ON/OFF （SHUT-DOWN 、SD ）名称：控制信号作用：为芯片工作提供控制信号，2.5V 以上的高电平有效，高电平开启，低电平关闭，它只是一个信号电压。
说明：这是检修供电单元电路的一个重要信号之一。
不同品牌的电脑、不同的单元电路，其电压值也不一样。
4.Q1名称：高端MOS 管作用：降压，是本电路的核心元件之一。
说明：它的降压是由电源芯片输出PWM 方波控制MOS 管的G 极实现的，芯片内部会根据电路的需求自动调整方波的占空比，改变MOS 管的导通时间。
方波高度决定输出的电压，方波的长度决定输出的电流。
Q1的D 极连接主供电电压，S 极连接低端MOS 管Q2的D 极。
5.Q2名称：低端MOS 管作用：保护，其一是释放电感产生的反电动势，防止损坏芯片和高端MOS管，其二是在供电电路出现故障或后继电路有短路的情况下，防止故障扩大，烧毁芯片和后继电路中的电子元件。
说明：Q2 MOS管的G极也是受芯片控制的，芯片内部会根据电路的工作状态，自动输出方波，控制MOS管导通，达到保护作用。
电子电路芯片级维修手把手把你教会
电子电路芯片级维修手把手把你教会在电子公司当了6年维修员，我体会很多，希望给正在学电脑维修的，或者是要准备去修理电脑的朋友给点帮助，说实话我是一个从什么都不会，（因为我所学的专业跟我维修根本挂不钩），通过自己努力探索才变成今天的高级维修员。
想做个维修员必须具备电子知识，不然对物料的性质根本无法辨别比如说（贴片电阻，电容，电感，集成，IC等）万用表，示波器，等也根本无法使用。
所以电子基础知识必须先掌握清楚，如果掌握不好，对你的维修道路会带来很大障碍，好了不多说了进入正题，笔记本电脑芯片级维修。
芯片急维修员需具备以下几个知识。
1：了解笔记本电脑的组成，各元部件功能，主板各电路工作原理，关键测试点。
2：明确理解笔记本电脑各电路工作流程，明确各个电路之间的关系所在。
3：掌握好笔记本电脑主板常见的电子元件特性，替换。
4：修一种品牌机子，不代表你都会修笔记本，所以平时应该积极积累各品牌的笔记本电脑通病。
常见的硬件故障：1：不开机也叫做不触发，2：黑屏也叫不开机，3：死机，4：不能自举就是不能系统。
5：液晶显示故障等维修步骤1外观法；查看厂家及其型号，了解品牌多的技术员，他一看就知道这个机子通病在哪里，还可以查看笔记本外观各个接口，有无坏损，或者短路，比如USB接口槽，网卡接口槽等。
2内查法：外观没有任何故障现象，那我们必须检查机子本身的软件和硬件。
软件：系统软件损坏，需重装系统，或者还原系统，开机老是显示提示按F1，需要更改BOISS里面的时间和软盘驱动等，如果不该有的品牌机子是进不去系统的。
装不上系统，可以先用最小系统法，最小软件法，先进入系统找到故障比如中毒，软冲突等。
硬件故障有，电源适配器故障，保护隔离电路，待机电路，开机电路，系统单元电路的拱电电路，CPU拱电单元电路，高压单元电路，充电管理电路等。
电源启动程序电池适配器或电磁供电以10来伏的直流电接道主版保护隔离电路，不要按开机键就会从电源适配器输出10来伏提供给保护隔离电路。

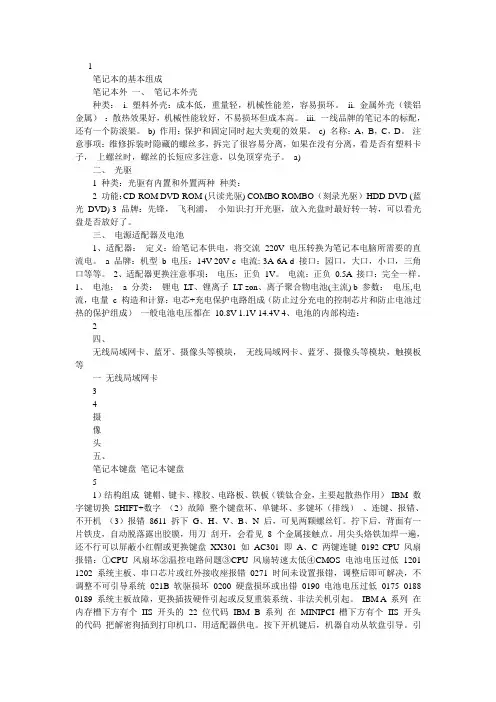

笔记本维修教程 芯片维修
1笔记本的基本组成笔记本外一、笔记本外壳种类：i. 塑料外壳：成本低，重量轻，机械性能差，容易损坏。
ii. 金属外壳（镁铝金属）：散热效果好，机械性能较好，不易损坏但成本高。
iii. 一线品牌的笔记本的标配，还有一个防滚架。
b) 作用：保护和固定同时起大美观的效果。
c) 名称：A，B，C，D。
注意事项：维修拆装时隐藏的螺丝多，拆完了很容易分离，如果在没有分离，看是否有塑料卡子，上螺丝时，螺丝的长短应多注意，以免顶穿壳子。
a)二、光驱1 种类：光驱有内置和外置两种种类：2 功能：CD-ROM DVD-ROM (只读光驱) COMBO ROMBO （刻录光驱）HDD-DVD (蓝光DVD)3 品牌：先锋，飞利浦，小知识:打开光驱，放入光盘时最好转一转，可以看光盘是否放好了。
三、电源适配器及电池1、适配器：定义：给笔记本供电，将交流220V 电压转换为笔记本电脑所需要的直流电。
a 品牌：机型 b 电压：14V-20V c 电流: 3A-6A d 接口：园口，大口，小口，三角口等等。
2、适配器更换注意事项：电压：正负1V。
电流：正负0.5A 接口：完全一样。
1、电池：a 分类：锂电LT、锂离子LT-zon、离子聚合物电池(主流) b 参数：电压,电流，电量c 构造和计算：电芯+充电保护电路组成（防止过分充电的控制芯片和防止电池过热的保护组成）一般电池电压都在10.8V 1.1V 14.4V 4、电池的内部构造：2四、无线局域网卡、蓝牙、摄像头等模块，无线局域网卡、蓝牙、摄像头等模块，触摸板等一无线局域网卡34摄像头五、笔记本键盘笔记本键盘51）结构组成键帽、键卡、橡胶、电路板、铁板（镁钛合金，主要起散热作用）IBM 数字键切换SHIFT+数字（2）故障整个键盘坏、单键坏、多键坏（排线）、连键、报错、不开机（3）报错8611 拆下G、H、V、B、N 后，可见两颗螺丝钉。
拧下后，背面有一片铁皮，自动脱落露出胶膜，用刀刮开，会看见8 个金属接触点。
笔记本芯片级维修资料综合整理
1、 保护隔离电路测试点：电源公共点（MAX1632的22脚）LTC1628的22脚2、 待机电路测试点：开机按键引脚3、 开机电路测试点：开机芯片的输出端（有无0—5V 电压跳变）4、 系统单元电路测试点：3.3V 和5V 电感线圈（或滤波电容两端电压）5、 CPU 供电电路测试点：CPU 内外核电感线圈注：以上五个测试点不能对地短路，否则不开机一、保护隔离电路检修流程a 、 测电源接口输入电压（15V-24V ）；b 、 测输出电压（MAX1632的22脚）公共点；c 、 测输入与输出电路之间的元件（保险、滤波电容、二极管、场效应管等）；二、待机电路检修流程a 、测公共点有无电压（MAX1632的22脚）；b 、测待机芯片电压（5V—24V ）；c 、如无待机电压，测待机芯片到保护隔离之间的二极管和电阻；d 、有待机电压，检修保护隔离电路；注：易损元件（待机芯片、中功率二极管、保险、保护隔离到待机芯片之间的元件）；○注：高端管损坏时，易损坏MAX1631； 高端管D 极与MAX1632的22脚相通；低端管D 极与MAX1632的1脚、2脚相通；（1）电流表瞬时增大电源口、公共点、各个单元电路的电感，滤波电容及稳压二极管（16V短路）。
保护隔离电路或待机电路本身有短路。
（3）电流轻微上扬，然后回到0处待机电路及待机电路之前的电路保护（4）电流任何反应待机电路及待机电路之前的电路保护（5）按下开关电流到0.4A处停止不动CPU供电芯片（6）按下电源开关电流表上扬至0.4～1.0A之间，又回到0A处CPU供电芯片；3V/5V单元电路供电芯片；超级IO（7）按下电源开关电流表上扬到0.6～0.8A处停止了查信号、时钟、复位、CPU寻址，调取BIOS然后自检，重点检查CPU的时钟、复位是否正常。
（8）按下电源开关电流表到0.8A处，向上摆动一次停止了检查CPU、BIOS、南桥、北桥（9）按下电源开关电流表到0.8A处，向上摆动两下停止了内存自检不过；重刷BIOS，更换北桥等。
电脑维修-蕊片级维修
电脑芯片级维修→故障检修步骤一、目测主板CPU旁边的电容有无鼓包等明显外观不良。
如有直接更换不良的元件。
没有，断续下一步。
二、按开机键检查电脑是否能开机，如不能开机，参照不开机检修方法去修。
三、拿出诊断卡插在主板的PCI插槽上，按电源键开机，同时观察诊断卡上的复位指示灯是否闪亮一下。
在开机瞬间，复位指示灯一般会亮半秒后熄灭，如不亮或一直长亮，表示主板的复位电路有问题，可按照主板复位电路检修思路去检修，这里不做介绍。
复位灯OK后往下。
四、看诊断卡上时钟指示灯是否正常，正常时时钟指示灯会一直长亮，如不亮或亮度低表示时钟电路有问题，参照时钟电路的检修方法去修时钟电路。
如时钟正常往下。
五、接着观察诊断卡是否跑代码。
如果跑代码，可根据代码上的提示来修，在这一章里不做讲解，请参照别的章节。
不跑代码往下。
六、当诊断卡不跑代码时，我们要做的事是立即用手去触摸CPU旁边的场效应管和CPU供电芯片，看是否有发烫现象。
如有，我们要查明元件发烫的原因。
元件发烫一般是由元件内部短路或它的后一级电路短路引起，用万用表的蜂鸣档很好查，查到原因之后再更换故障元件一般就修好了。
如没有发烫现象继续往下。
七、拿出万用表查CPU核心电压是否正常。
P4以上CPU一般是1.0－1.5V，量CPU旁边大电解电容的任意一个都可以。
如电压偏低或电压为零，查电压输出点与地或者与12V供电短路，还是供电芯片工作不正常。
具体操作方法可参照CPU无供电检修方法，这里不做详述。
如电压正常，往下。
八、测BIOS的22脚有无高电平。
BIOS 31脚为读写操作，24脚为输出使能脚，22脚为片选脚，32脚为电源脚。
下面举个例子：不开机检修方法第一步：询问故障现象接到一台主机，询问客人为：按开机键后，主机无任何反应，面板的电源指示灯不亮，电源的风扇也不转（注意，这里指的是风扇一下都不转，如果是转了又自动停止，为另类故障现象）第二步：确认故障接上电源线后按开机键，确认故障现象是否和客人所描述的一样。
笔记本芯片级维修第
再追线路更控制芯片。
Company Logo
Copyright © by ARTCOM PT All rights reserved.
www.art-com.co.kr
脚位 信号
1
VCC
2 SYS－
3 SYS＋
4
ISYS
5 LIMIT
6
CT
7
SYNC
8
REG
9
REF
10 －SD
11 COMP
12
1、只接电池量电池接口+端，电池电压为10.8V，再插上电源，量电
压是否高于10.8V，如果大于10.8V，说明充电电路工作正常；如果
等于10.8V，说明充电电路没有工作，需检查充电芯片的工作条件。
2、测量SCL、SDA、THM的对地阻值和电压.如果不正常的话会引起系
统检测不到电池信息而导致充电芯片不工作；
www.art-com.co.kr
电池接口引脚定义:
+ ：充电/放电引脚（接充放电电路）
SCL：系统管理总线时钟（接门电路芯片3253）
SDA：系统管理总线数据（接门电路芯片3253）
THM：电池温度感应输出（接H8）
-
接地
注意：如果系统检测不到电池或检测到的信息不正
正常，请检查SCL、SDA的对地阻值与电压，
www.art-com.co.kr
充电电路检修思路：
1、查1、2、3、脚有无16V供电； 2、10脚SD开启信号、16脚有无3.3V；
Company Logo
3、8脚有无6V输出；
4、9脚有无2.5V输出；
5、21脚7V输出；
6、14脚电池电压有无输入到芯片；
笔记本芯片级维修深入教程第二章
笔记本电脑芯片级维修——深入教程（第1版）萧宇光 编著5.3 声卡电路目前我们能见到的笔记本声卡芯片都是遵循AC’97规范标准的，所以我先讲一下AC’97规范标准的知识。
关于AC’97AC’97是intel 于1996年开发的一个针对IBM 兼容机市场的音频标准。
它的应用极广，已经发布了1.03、2.1、2.2 和2.3版本，2.1版澄清了一些含混不清的内容，并增加了一些附加功能；2.2版增加了可选的S/PDIF （Sony/Philips Digital Interface ，索尼/飞利浦数字接口）；在2.3版中，S/PDIF 成为必备内容。
在2004年，intel 推出了代号为“Azalia ”的下一代音频规范，此后它成为了HD （High Definition ）规范。
AC’97将模拟立体声输出（LINE_OUT ）通过立体声迷你插座送至有源立体声PC 喇叭阵列。
将放大后的模拟立体声耳机输出（HP_OUT ）通过立体声迷你插座送至耳机或听筒。
将独立的模拟4通道输出（LINE_OUT+4CH_OUT ）通过双立体声迷你插座送至前置及环绕放大立体声PC 喇叭阵列。
将模拟矩阵编码环绕输出（如Dolby ProLogic ）通过立体声line level 输出插座（LNLVL_OUT ）提供给家庭影院多喇叭阵列等A/V 设备。
将数字5.1通道输出（如Dolby Digital AC-3）通过S/PDIF （SPDIF_OUT ）送至数字家庭影院多喇叭阵列等A/V 设备。
HD AudioHD Audio 是High Definition Audio （高保真音频）的缩写，是AC’97的增强版。
它是由Intel 与杜比（Dolby ）公司合作推出的新一代音频规范，自Intel 915芯片组的ICH6南桥开始采用。
AC’97与HDAudio 的差别比较项 AC’97 HDAudio 优势带宽 11.5MBps 48 MBps/SDO 24 MBps/SDI 支持多达8个通道以及多数据流应用设备检测 受限制广泛运用 完全即插即用，傻瓜操作设计 麦克风阵列 2单元 16单元具有更佳降噪的清晰语音输入 驱动依赖于驱动的提供者微软UAA保证了操作系统的稳定性AC’97 Link 总线概述AC-link 总线是一种遵从双向、固定时钟速率，以及串行数字流协议的5线制数字串行接口。
计算机芯片级维修实训系列五
计算机芯片级维修实训系列五在计算机维修领域，芯片级维修是一项重要的技术，专门用于修复电子设备上的芯片故障。
本文将介绍芯片级维修的基本概念、操作流程以及常见的芯片故障处理方法。
一、芯片级维修概述芯片级维修是指通过对电子设备芯片进行检测、分析和修复，解决设备故障的一种技术。
相比传统的板级维修，芯片级维修更加精细和复杂，需要专业的技术和设备支持。
芯片级维修可以应用于各种电子设备，包括计算机、手机、平板电脑等。
通过对芯片进行修复，可以提高设备的性能和稳定性，延长设备的使用寿命。
二、芯片级维修操作流程1. 检测和分析首先，需要对设备进行仔细的检测和分析，确定芯片是否存在故障。
这包括对设备进行外观检查、电路测试和信号分析等步骤。
通过这些步骤，可以确定芯片所在位置，并初步判断可能的故障原因。
2. 芯片拆卸在确定故障芯片后，需要将其拆卸出来，以便进一步进行检测和修复。
芯片的拆卸需要谨慎操作，避免对芯片和周围电路造成损坏。
3. 芯片测试和修复拆卸后的芯片需要进行测试，以确定具体故障点和范围。
常用的芯片测试方法包括热故障测试、电流测试和信号分析等。
通过这些测试，可以找到芯片中存在的问题，并进行相应的修复。
修复芯片的具体方法根据故障的不同而异，可能涉及到焊接、替换元件或修复电路等操作。
在进行修复时，需要根据芯片的技术规格和维修手册进行操作，确保修复过程的准确性和有效性。
4. 芯片安装与测试修复完成后，需要将芯片重新安装到设备中，并进行测试验证。
测试可以包括功能测试、性能测试和稳定性测试等。
通过这些测试，可以确保修复后的芯片功能正常，并且设备的性能和稳定性得到提升。
三、常见的芯片故障处理方法1. 焊接故障处理焊接故障是芯片常见的故障之一，主要由焊接材料老化、焊接接触不良等原因引起。
处理方法包括重新焊接故障点、加强焊接接触等。
2. 元件替换当芯片中的某个元件发生故障时，可以通过替换故障元件的方式进行修复。
这需要根据芯片技术规格和维修手册，选择合适的元件进行替换。
《笔记本芯片级维修教程》
一、笔记本拆机注意事项
1、不要穿涤沦、麻类衣服，注意防止静电。 2、拆机之前要检查机器外壳有无划伤、缺少螺丝，机器是否能 启动，硬盘内是否有重要资料，向客户确认后方可拆机检修。 3、拆机之前要断开供电电源（电源适配器、电池），并按下开 关键 3~5 秒，放掉电路中的余电。 4、拧下的内部螺丝和外部螺丝最好分开放置，并记下螺丝的长 短、位置。 5、个别部位拆不开时要观察，有无暗扣，商标或保修贴下是否 螺丝，不可用蛮力瓣开。 6、拆下的配件依次放置好，以便装机时依次安装。
（2）P1—P82 IBM T40 图纸
三、机器的说明
1、品牌 美系：IBM、DELL、HP、苹果、康柏、Intel 日系：Sony、富士通、NEC、日立、东芝、松下、Sharp 韩系：三星、LG 国产：台系：华硕、宏基、明基、联宝、伦飞、微星 大陆：联想、方正、清华同方、清华紫光、 长城、神舟、海尔
板插显示注意体积大小是否合格）
（1 代、2 代）mini PCI：网卡、猫卡、无线网卡
PC 卡槽：网卡、猫卡、无线网卡、无线上网卡、转接卡（USB、1394、
CF、光驱、软驱 等等）
如果是其他芯片组，用 479 通用 CPU 座，此时判别上什么 CPU，把
CPU 座缺针的脚放在右上角，然后测左上角横向两个脚的对地阻值（要有
②取 A 壳 4、将固定屏的螺丝拧下即可取出
AB 壳内部：a.液晶屏 b.高压板 c.屏线 d.高压板线 e.无线网卡天线、蓝牙天线 f.摄像头线、指纹识别线 g.扬声器、麦克风 h.触摸屏排线
二、液晶屏的结构
1、背光系统 2、显示系统
三、背光系统：为液晶屏正常显示提供均匀的背光
组成：①反射片(白色)：使光线照向玻璃基板 ②导光板（或光导板）：均光、导光
笔记本芯片级维修第19课(精)
触摸板(Touchpad)
内部结构:用印刷电路板做成行和列的阵列,印刷板与表面塑料覆膜
用强力双面胶粘接，其感应检测原理是电容传感。而在触摸板表面下 的一个特殊集成电路板会不停地测量和报告出此轨迹 ,从而探知手指 的动作和位置。
工作原理:当使用者的手指接近触摸板时会使电容量改变，触摸 板自己的控制IC将会检测出电容改变量，转换成坐标。触摸板 是借由电容感应来获知手指移动情况，对手指热量并不敏感。 当手指接触到板面时，板面上的静电场会发生改变。触摸板传 感器只是一个印在板表面上的手指轨迹传导线路。
常见品牌电脑数字键的切换: IBM : Shift + Numlk DELL: Fn + Numlk SONY: Numlk (大都为Fn + Numlk ) 通病: •DELL C640 / C600 部分键失效: SMSC IO 坏.(BGA的) •COMPAQ 2100, HP NX9040开机停在LOGO处,进不了系 统.为KB接口旁的小电容引起,取掉即可. •东芝1130上下左右键用不了为开机芯片旁的密码芯片坏. •DELL LX与 C600系列,键盘经常出现串键 •NEC E600键盘容易串键( 报警 ) •IBM T30键盘上的开关键经常坏导致不触发.
触摸板接口线路
供电 触摸板数据采集： 时钟和数据线
USB控 制器
USBP5+ USBP5-
触摸板检 测信号
指点杆触摸板控 制信号
检修:
不能用:
1,驱动未装好 2,触摸板控制芯片坏 3,触摸板本身坏 4,主板与设备之间的线路开路 鼠标飘移:大部份是键盘上的摇杆有问题造成 解决方法:可以断掉此功能或更换键盘
第19课: 主板接口电路检修一
