钢制重力式无阀过滤器说明书
无阀过滤器技术说明书
无阀过滤器技术说明2016年6月无阀过滤器技术说明1、基本原理简介全自动无阀过滤器采用圆形碳钢容器式结构，原水来水由分配水箱，通过分配堰进入进水槽，由进水管送入滤池，经布水档板落入滤料层自上而下进行过滤，滤后水经滤料层、多孔板、集水区和连通管进入清水（冲洗水）箱内贮存水箱充满后、经出水堰槽流入清水池。
滤池在运行中，滤层不断截留悬浮物杂质，阻力逐渐增大，促使虹吸口上升管中水位不断升高，当水位进至虹吸辅助管管口时，水从管口落下，并通过抽气管不断将虹吸管中空气排走，使虹吸管内形成真空，产生虹吸作用，启动反冲洗工序。
同时水箱中的水自上而下通过滤器对滤料进行反冲洗，此时滤池仍在进水，经反冲洗开始后，进水和冲洗排水同时虹吸上升管到下降管排至排水井，经水封堰排出。
当冲洗水箱水位降到虹吸破坏管管口时，空气进入虹吸管，虹吸作用被破坏，滤池反冲洗结束，然后滤池恢复进水、进入下一个同期后运行。
无阀过滤器上设有操作平台、便于设备操作，维护和检修。
出水区设置一个取样管。
取样管材料为不锈钢。
2、设备组成钢制重力无阀过滤器由进水系统、滤水系统、配水系统冲洗系统等组成。
进水系统：采用双格组合进水分配箱，既可进水，又可均匀配水。
滤水系统：冲洗水箱下与滤室的顶盖将滤出水与待滤水隔开。
顶盖采用15°左右的锥体，有利于反冲洗时将排水汇流顶部管口，经虹吸管排出。
配水系统：其采用格栅小阻力配水系统，集水区高达500mm这样冲洗配水更为均匀。
冲洗系统：包括冲洗水箱、连通管、虹吸管等。
冲洗水箱置于滤池顶部，水箱容积按一个滤池冲洗一次所需的水量确定。
连通管的作用是在过滤时将滤后清水送入冲洗水箱，冲洗时将冲洗水送入滤池。
冲洗系统中最重要的便是冲洗。
冲洗是全自动的，当虹吸管发生虹吸作用时，冲洗便开始，当空气进入虹吸管，破坏虹吸作用，滤池反冲洗结束。
所以虹吸管是冲洗过程中的关键，采用虹吸辅助管，可加速虹吸形成。
反之，为使虹吸破坏彻底，在破坏管底管设置虹吸破坏斗。
重力无阀过滤器操作规程
重力无阀过滤器操作规程
1）原水由进水管进入上水箱，经水箱流入过滤层，清水即从连通管流入存水箱。
水箱充满后，水通过水管流入清水池。
2）滤层不断的截留悬浮物，造成过滤阻力哩的逐渐增加，故而促进虹吸管内的水位不断升高。
当水位达到虹吸辅助管口时，（即虹吸管弯头处）水从此管落下通过抽气管借以带走虹下降管中空气，当真空度达到一定值时，便发生虹吸作用。
这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。
3）当自动反冲洗过滤的水达不到要求时，打开压力水阀门，加入压力水，强制进行反冲洗。
4）当反冲洗正在进行时，而清水池缺水需要过滤器运行时，打开进气阀临时破坏虹吸作用。
1。
重力无阀过滤器操作规程
重力无阀过滤器操作规程1. 引言重力无阀过滤器是一种常见的液体过滤设备，一般用于过滤纯净水、饮用水等，以去除其中的杂质和微生物。
本文档将介绍重力无阀过滤器的操作规程，帮助用户更好地使用该设备。
2. 设备及材料2.1 设备•重力无阀过滤器•滤芯2.2 材料•纯净水或其他需要过滤的液体3. 操作步骤3.1 设备准备1.将重力无阀过滤器放置在平稳的桌面上。
2.取出滤芯，并检查其是否损坏或污染。
3.检查过滤器是否干净，如有污垢可用清水清洗干净。
3.2 安装滤芯1.将滤芯插入过滤器中，确保其与过滤器的接口紧密贴合。
2.选择对应的进出水口，将其与水管连接。
3.3 操作过程1.打开水源，将需要过滤的液体缓缓加入过滤器中。
2.液体从进水口进入过滤器，经过滤芯的过滤作用，再从出水口流出，此过程无需使用额外的电力或气力。
3.当液体从出水口流出时，表示过滤器中已有液体灌满，可以继续加入液体。
4.严禁用高压水源冲洗滤芯。
3.4 滤芯更换1.当出水口流速缓慢或液体出现浑浊，则说明滤芯已经失效，需要更换。
2.关闭进水口，拔出滤芯，将新的滤芯插入过滤器中。
3.重新连接进出水口，打开水源进行测试，确保滤芯更换成功。
4. 注意事项1.过滤器必须水平放置，避免倾斜或颠倒。
2.不能使用高压水源冲洗滤芯。
3.定期检查滤芯是否失效或污染，发现问题及时更换。
4.滤芯更换后，一定要先用清水冲洗一遍，再使用。
5.操作结束后，关闭水源。
5. 总结重力无阀过滤器是一种方便实用的过滤设备，通过本文档的介绍，用户可以了解到该设备的操作规程及注意事项，更好地使用该设备，确保过滤效果和设备寿命。

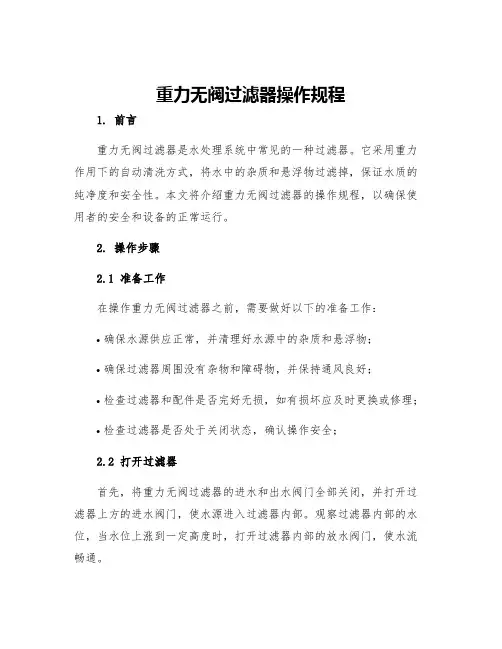

重力无阀过滤器操作规程
重力无阀过滤器操作规程1. 前言重力无阀过滤器是水处理系统中常见的一种过滤器。
它采用重力作用下的自动清洗方式，将水中的杂质和悬浮物过滤掉，保证水质的纯净度和安全性。
本文将介绍重力无阀过滤器的操作规程，以确保使用者的安全和设备的正常运行。
2. 操作步骤2.1 准备工作在操作重力无阀过滤器之前，需要做好以下的准备工作：•确保水源供应正常，并清理好水源中的杂质和悬浮物；•确保过滤器周围没有杂物和障碍物，并保持通风良好；•检查过滤器和配件是否完好无损，如有损坏应及时更换或修理；•检查过滤器是否处于关闭状态，确认操作安全；2.2 打开过滤器首先，将重力无阀过滤器的进水和出水阀门全部关闭，并打开过滤器上方的进水阀门，使水源进入过滤器内部。
观察过滤器内部的水位，当水位上涨到一定高度时，打开过滤器内部的放水阀门，使水流畅通。
2.3 开始过滤当开启放水阀门后，过滤器内的水会开始排出。
观察水流颜色和水位，若出现明显混浊或水位过高的情况，可以暂停过滤，清洗过滤器。
待过滤器内的杂质和悬浮物被过滤掉后，水流会逐渐变得清澈，此时可以重新开启过滤器供水，开始正常运行。
2.4 定期维护定期维护是确保重力无阀过滤器正常运行的关键。
在过滤器使用的过程中，若出现滤网堵塞等问题，应及时停机检查。
根据过滤器的使用情况，定期进行清洗和更换滤网等等维护工作，以确保过滤器的正常运行。
3. 注意事项•操作人员应熟悉本操作规程，掌握过滤器的操作要领和维护技术；•操作过程中应保持清洁，不得将外来物体掉入过滤器内部；•维护过程中应注意安全，如需进行维修，请先关闭进出水阀门，并将过滤器内的水全部放净；•当水流有明显变化或水流声音变大时，应及时检查处理，避免设备故障；•如遇紧急情况，请立即停机，并与技术人员联系。
钢制重力式无阀过滤器说明书
钢制重力式无阀过滤器说明书武汉凯迪电站设备有限公司二OO四年九月钢制重力式无阀过滤器一、钢制重力式无阀过滤器简要说明钢制重力式无阀过滤器系列产品广泛用于地表水净化，地下水除铁除锰循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤，是一种理想的水处理设备。
钢制式无阀过滤器进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，运行费用低，管理方便，安全可靠，运行自动化，设备一体化，进水箱、过滤器、反冲洗水箱等组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。
同时，过滤器均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，可采用沥青砂柔性基础。
二、钢制重力式无阀过滤器原理和设计参数（一）基本原理简介原水进入分配箱，再由分配箱均匀送入滤池，经过滤层自上而下地过滤水，通过多孔板水帽到达积水区，清水区通过连通管注入存水箱内贮存，水箱充满后，通过出水管入清水池。
滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。
当水位达到虹吸辅助管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。
这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。
当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。
滤池反冲洗结束，进入下一周期工作。
反洗时滤池交错，两个水箱的水共用一个滤池反洗。
简图：（二）设计参数无阀过滤器:数量 2台；设备直径 3000mm ；设备壁厚/衬里 8mm/环氧树脂三道；设备总高 6500mm ；设计处理水量 90 m3/h；最大处理水量 120 m3/h；设计进水浊度 50-100 mg/L；最大进水浊度 100 mg/L；出水浊度≤5 mg/L；平均滤速 10 m/h；平均反冲洗强度 15 L/m2·s；反冲洗时间 5 分钟；过滤装置水头损失 1.7 m；反冲洗膨胀高度700×40%外加100mm安全高滤料层高度700mm滤料级配： 0.5-1.0mm；层度300 mm1.0-2.0mm；层度400 mm承托层厚度270mm(滤料粒径2-4mm)滤料堆积比重～1.8 t/m3；水帽个数≥150个（水帽出力2t/h.个）水帽材质 1Cr18Ni9Ti设备最大起吊件重≤3 吨；三、设备使用维护无阀滤池为自动运行，一般情况无须维护。
钢制重力式无阀过滤器说明书-宜兴市绿逸环保设备有限公司
360
460
1800
2240
1000
1000
1350
1540
780
890
950
1125
250
325
35.7
50.6
DLB80-II 80 5.9 3.2 6.8 200
4810 200 500 400 460 2460 1000 1636 945 1225 355 65.7
基础尺寸表
型号
项目
DLB-20
每组名义产水量 及净过滤面积 (m3/h.组)/(m2)
钢过滤器本体的 长宽高
(mm mm mm)
充水运行 时的重量 (吨 组)
每组钢过滤器 需装填滤料的何种和重量
(以石英砂计) (M3/T)
反冲洗时排水 流量(强度按 15L/M2.S
关继续进水工况) (升/秒)
CBL20-II-1700
20/2.13
管口名称
进水管管口 A1 A2
规格表达方式 公称直 径
管口法兰标准
出口管管口 B1 B2
公称直 径
管口法兰标准
强制反冲洗 压力阀 C1 C2
公称直径
备注
CBL100-II-1700 Dg200 HG5010-58Pg1MPa Dg200 HG5010-58Pg1MPa CBL125-II-1700 Dg200 HG5010-58Pg1MPa Dg200 HG5010-58Pg1MPa CBL150-II-1700 Dg200 HG5010-58Pg1MPa Dg200 HG5010-58Pg1MPa
CBL175-II-1700 Dg250 HG5010-58Pg1MPa Dg200 HG5010-58Pg1MPa
无阀滤池使用说明书
无阀滤池使用说明书Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998钢制重力式无阀过滤器操作说明宜兴欧米伽环保设备有限公司2015年7月21日目录一、适用条件二、工作原理三、操作说明四、注意事项一、适用条件1、滤前水应经过混凝沉淀或澄清处理，其出水浊度应20NTU以内，短期浊度应在不大于50NTU，滤后出水浊度在5NTU以下。
2、对浊度在50~100NTU范围内的水，应采用接触式过滤后才能保证出水水质。
3、在冰冻地区，应将滤池安置在室内。
4、本过滤器的最大水头损失为1700mm。
二、工作原理滤前水由进水管进入进水分配水箱，再由进水分配水箱经U型水封管进入滤池，在进入滤池前先经过挡板再进入过滤层，经滤层自上而下过滤后的清水从集水区经连通管进入冲洗水箱内贮存，水箱充满后以出水堰槽进入出水管，然后进入清水池。
开始过滤时，虹吸上升管与冲洗水箱内的水位差为过滤起始水头损失，随着过滤时间的延续，滤层不断截留悬浮物，滤料层水头损失逐渐增加，因而促使虹吸上升管内的水位不断升高，管内原存的空气受到压缩，一部份空气将从虹吸下降管出口端穿过水封井的水封进入大气中。
当水位经虹吸上升管升至虹吸辅助管的管口时，水从虹吸辅助管中下落，依靠下落水流在管中形成的真空和水流挟气作用，抽气管不断将虹吸管中的空气抽出，使虹吸管的真空度逐渐增大。
其结果是：一方面虹吸上升管中水位升高；同时，虹吸下降管将排水水封井中的水吸上至一定高度，当虹吸管中的水越过虹吸管顶部下落时，管中真空度急剧增加，到达一定程度时，下落水流与下降管中上升水柱江成一股冲击管口，把管中残留空气全部带走形成连续虹吸水流。
这时由于滤层上部压力骤降，促使冲洗水箱内的水顺着过滤相反方向进入虹吸管，滤料因而受到反冲洗。
冲洗废水由排水水封井流入下水道。
在冲洗过程中，冲洗水箱内水位逐渐下降，当水位下降到虹吸破坏斗以下时，虹吸破坏管斗中的水吸完，管口与大气相连，虹吸破坏，冲洗完毕，过滤重新开始。
重力无阀过滤器操作规程示范文本
重力无阀过滤器操作规程示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月重力无阀过滤器操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
1）原水由进水管进入上水箱，经水箱流入过滤层，清水即从连通管流入存水箱。
水箱充满后，水通过水管流入清水池。
2）滤层不断的截留悬浮物，造成过滤阻力哩的逐渐增加，故而促进虹吸管内的水位不断升高。
当水位达到虹吸辅助管口时，（即虹吸管弯头处）水从此管落下通过抽气管借以带走虹下降管中空气，当真空度达到一定值时，便发生虹吸作用。
这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。
3）当自动反冲洗过滤的水达不到要求时，打开压力水阀门，加入压力水，强制进行反冲洗。
4）当反冲洗正在进行时，而清水池缺水需要过滤器运行时，打开进气阀临时破坏虹吸作用。
请在此位置输入品牌名/标语/sloganPlease Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
重力式无法过滤器安装使用说明书
重力式无法过滤器安装使用说明书一、概述钢制重力式无阀过滤器系列产品广泛应用于地表净水，地下水除铁除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续处过滤及室内游泳池池水过滤。
是一种理想的水处理设备。
目前，我公司可根据规格大小在车间生产制作，待有关部门验收合格后准许出厂，运至现场就位而成，现场根据设计工艺管道去向安装。
装填滤料后即可调试和运行。
CBL~GLG系列型钢制重力式无阀过滤器进水、出水、冲洗及排污均不用阀门，靠水力作用自动运行、运行费用低、管理方便、安全可靠。
运行自动化，设备一体化，进水箱、过滤器、反冲洗水箱等组成一体，结构紧凑，用户只需按要求做好设备基础和接通进水管即可投入运行。
同时，该过滤器系列产品均装有顶盖，卫生防护条件好，可以露天放置。
二、钢制无阀过滤器的原理原水在中立作用下，或压力作用下自进水管进入无阀过滤器，被挡板分散进入浑水区，再从浑水区经过滤料层，承托层、网板进入集水区。
原水中的悬浮物等浊质被截留和附着在滤料层的表面及滤料层之中，进入集水区的水为滤后清水。
清水在滤前与滤后两液面位差作用下或原水压力作用下，自集水区沿数条冲、清水管自下而上进入清水区，再从清水区溢入顶部的多角集水槽，沿集水槽流至出水管，以重力流出无阀过滤器。
随着过滤的持续进行，滤料层中截留和吸附的悬浮物等浊质逐渐增多，同时滤料过滤的阻力也逐渐增大，过滤速度也在逐渐减小，原水在虹吸上升管内的液面也逐渐上升。
滤罐在过滤并开始向罐外产水的初期，或反冲洗后重新产水的初期，原水在虹吸上升管内的液面与滤罐内清水区的液面高度是相同的，随着滤料层阻力的增加，滤速逐渐减小，原水在虹吸上升管内正是从该起始液面逐渐上升的。
当液面升至“反冲洗前，管内最高水位”时，说明滤料层的阻力达到了最大允许阻力，即达到了“期终水头损失”。
如果急促过滤产水，滤后水的浊度将不合格，也正是此时，无阀过滤器随即自动进入以下所述的反冲洗过程。
重力式无阀过滤器说明
重力式无阀过滤器说明重力式无阀过滤器系列产品广泛应用于地表水净化、地下水除铁除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后续过滤以及室内游泳池水的过滤，是一种理想的水处理设备。
目前，我公司生产的无阀过滤器有二大系列:一类是滤池为方形CBL—?，过滤水量有20m3/h至175m3/h;另一类滤池为圆形DLB—?、DLB—?，过滤水量有20m3/h至80m3/h,200m3/h至750m3/h.其中过滤水量为20m3/h至175m3/h的均整体运输至现场，过滤水量为200m3/h至750m3/h的，由我公司预制成几部分，运至现场拼装而成，再经防腐后交付施工单位，装填滤料后即可调试和运行。
型式标准举例:CBL 20—?—1700 CBL—?、DLB—?、DLB—?型系列钢制式无阀过滤器进水、出水、冲洗及排水均不用阀门，靠水力作用自动进行，运行费用低，管理方便，安全可靠，运行自动化，设备一体化，进水箱，过滤器、反冲洗水箱等组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。
同时，该过滤器系列产品均装有顶盖，卫生防护条件好，可以露天设置，与钢精混凝土滤池相比自重小，采用沥青砂柔性基础。
钢制重力式无阀过滤器原理和设计参数(一) 基础原理简介原水由进入水管送入滤池，经过滤层自上由下地过滤，清水即从连通管注入存水箱内储存，水箱充满后，水通过出水管入清水池。
滤层不断截留悬浮物，造成滤层阻力的逐步增加，因而促使虹吸管内的水位不断升高。
当水位达到虹吸辅助管管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。
这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。
当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。
滤池反冲洗结束，进入下一周期工作。
因而无需象其它过滤器那样，必须设置反冲洗水塔。
本系列过滤器的较大规格产品中，与国标图的钢筋混凝土重力式无阀过滤池相比，增加了每组三座系列，期终水头损失最大许可值由国标图的1.70米增加了1.50米和1.90米两个档次，为净水厂设计的高程布置提供了方便选择的产品。
无阀过滤器技术说明
无阀过滤器技术说明 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT无阀过滤器技术说明2016年6月无阀过滤器技术说明1、基本原理简介全自动无阀过滤器采用圆形碳钢容器式结构，原水来水由分配水箱，通过分配堰进入进水槽，由进水管送入滤池，经布水档板落入滤料层自上而下进行过滤，滤后水经滤料层、多孔板、集水区和连通管进入清水（冲洗水）箱内贮存水箱充满后、经出水堰槽流入清水池。
滤池在运行中，滤层不断截留悬浮物杂质，阻力逐渐增大，促使虹吸口上升管中水位不断升高，当水位进至虹吸辅助管管口时，水从管口落下，并通过抽气管不断将虹吸管中空气排走，使虹吸管内形成真空，产生虹吸作用，启动反冲洗工序。
同时水箱中的水自上而下通过滤器对滤料进行反冲洗，此时滤池仍在进水，经反冲洗开始后，进水和冲洗排水同时虹吸上升管到下降管排至排水井，经水封堰排出。
当冲洗水箱水位降到虹吸破坏管管口时，空气进入虹吸管，虹吸作用被破坏，滤池反冲洗结束，然后滤池恢复进水、进入下一个同期后运行。
无阀过滤器上设有操作平台、便于设备操作，维护和检修。
出水区设置一个取样管。
取样管材料为不锈钢。
2、设备组成钢制重力无阀过滤器由进水系统、滤水系统、配水系统冲洗系统等组成。
进水系统：采用双格组合进水分配箱，既可进水，又可均匀配水。
滤水系统：冲洗水箱下与滤室的顶盖将滤出水与待滤水隔开。
顶盖采用15°左右的锥体，有利于反冲洗时将排水汇流顶部管口，经虹吸管排出。
配水系统：其采用格栅小阻力配水系统，集水区高达500mm这样冲洗配水更为均匀。
冲洗系统：包括冲洗水箱、连通管、虹吸管等。
冲洗水箱置于滤池顶部，水箱容积按一个滤池冲洗一次所需的水量确定。
连通管的作用是在过滤时将滤后清水送入冲洗水箱，冲洗时将冲洗水送入滤池。
冲洗系统中最重要的便是冲洗。
冲洗是全自动的，当虹吸管发生虹吸作用时，冲洗便开始，当空气进入虹吸管，破坏虹吸作用，滤池反冲洗结束。
无阀过滤器操作说明书
GLG 无阀过滤器操作说明2013年3月12日目录一、技术参数 (1)二、使用前调试说明及步骤 (2)三、流程及反洗过程简介 (5)四、设备维修与保养 (6)技术参数1、GLG-125型Ф3000mm罐体数量2只，最大滤水量Q=130m3/h2、最高滤速V=10m/h3、进水浊度<200mg/14、出水浊度<20mg/15、进水压力≥0.1mpa6、工作压力常压7、滤料层高度700mm8、期终水头损失1700mm使用前调试说明及步骤一、虹吸反冲洗强度的调试滤罐配套设备规范按装及滤料按要求布置完成后，将反洗强度调节器的档板调至虹吸下降管1/5(1/5是针对重质滤料如石英砂，磁铁矿等)。
如是使用的无烟煤，烧岩淘粒等，调节器档板变调到1/6处。
然后将原水慢慢放进陪水箱，使水经过U型关更稳定地进入过滤区内，这样能把滤料间隙内的空气充分排出，使它不能产生气阻现象。
当水面升至清水区并产水后再开大进、出水上的阀门开至正常滤速和产水为止。
随着过滤工作的持续进行，滤料受积存杂质增加而产生阻力，滤后水速度逐渐上升，当水面生高到虹吸上升、下降管的交接处时，由于虹吸辅助管就在交接处水徐徐下降，使虹吸下降管产生真空，然后自动反冲洗，此时观察反冲洗的历时，若反冲洗历时多于5分钟，则说明反冲洗强度较小，应增大反冲洗调节器档板的距离，相反小于5分针，则缩短档板距离。
如达到要求，则再反冲强度适中。
二、滤后水出水浊度的控制指标与反冲洗时机莅临的同步调试本设备滤后水的浊度不得超过20读，如果水浊度以达到20度虹吸还没有产生，则说明滤料的粒经太粗，应更换适当细一点的滤料，相反，滤后水浊度还未到达20度，而反冲洗已经产生，则要更换稍一点的滤料，使浊度达到极限，反冲洗使机到来达到同步。
三、清水区内，虹吸破坏都所在水深的调整在反冲洗过程中，清水区内的水面将迅速下降，当水面降到虹吸破坏斗之管口处时，空气将进入虹吸管系，反冲洗自动停止。
GWL2-20重力式无阀过滤器技术说明技术说明
GWL2-20型重力式无阀过滤器技术说明一、主要技术参数·处理量：20T/hr·平均滤速：～10m/hr·反冲洗时间：5min·反冲洗强度：15L/m2·s·进水流速：～6m/s·筒体直径：φ1700mm·设备总高度：H≈7000mm·进水管径：φ100mm·出水管径：φ100mm二、主要结构及工作原理全自动无阀过滤器主要由进水管及水箱、虹吸系统、过滤器本体、爬梯、进水分配箱一托架等部件组成。
1、主要结构(1)主体壳体下封头采用国产名牌厂家的椭圆形标准封头，壳体采用优质钢板，坡口机打好坡口后，用卷板机卷制成形，所有焊缝均用埋弧自动焊机焊接，其焊接质量符合GB150-1998钢制压力容器标准。
(2)进出水系统及反冲洗布气进水系统的管件均采用无缝钢管，其管件均按S311钢制管道零件标准要求制造，所有法兰近按JB81-940.6MPa凸面板式平焊钢制管法兰标准制造。
(3) 过滤器整体制作完毕，每台进行压力试验，其试验方法和要求按GB150-1998钢制压力容器标准和JB2932-86水处理设备制造技术条件标准进行。
2、工作原理原水流入主体内经滤料层分别除去原水中的油渣、悬浮物等水中杂物，滤后水流出本体，当滤料使用一段时间之后，由于滤料间隙被悬浮物渐渐阻塞，造成滤速逐渐降低至出水管水位升高，此时虹吸系统动作，滤后水自动反冲洗滤料，浑水经出水管流出滤料清洗后，重新进入下一个循环。
三、主要零部件材质·进水管及箱：Q235A碳钢·过滤器本体：Q235A碳钢·虹吸系统：Q235A碳钢·爬梯：Q235A碳钢·紧固件：Q235A碳钢四、电器控制系统（无）五、设备设计、制造、检验所遵循的标准目录该产品在设计、制造、检验、包装运输及安装过程中所遵循的通用标准均为国标（GB）或部标（JB）这些通用标准目录省略，只提供专用标准目录如下：GB150-1998 钢制压力容器标准JB2932-86 水处理设备制造技术条件JB/ZQ4000.2-86 切削加工件通用技术条件JB/ZQ4000.3-86 焊接件通用技术条件JB/ZQ4000.5-86 铸件通用技术条件JB/ZQ4000.7-86 锻件通用技术条件JB/T5000.5-98 有色金属铸件通用技术条件JB/ZQ4000.9-86 装配技术条件JB/ZQ4000.10-86 涂装通用技术条件JB/ZQ4286-86 包装技术通用技术条件GB1176 铸造铜合金技术条件GB6414 铸件尺寸公差GB9439 灰铸铁件GB8923-85 涂装前钢材表面锈蚀等级和除锈等级GB4979-85 防锈包装JB/ZQ4000.1-86 产品检验通用技术要求适用于本产品的“产品出厂前的检验规则和方法”适用于本产品的“产品安装手册”及“产品安装检验规则和方法”适用于本产品的“产品型式试验规则”“产品的试验方法”六、设备的可靠性及耐久性1、设备无故障运行时间在20000小时以上。
重力式无阀滤池计算说明书
重力式无阀滤池计算说明书一、设计水量滤池净产水量Q 1=5000m 3/d=208m 3/h ，考虑4%的冲洗水量。
滤池处理水量Q=1.04Q 1=217m 3/h=0.0603m 3/s 。
二、设计数据滤池采用单层石英砂滤料，设计滤速v=8m/h 。
平均冲洗强度q=15L/（s ·m 2），冲洗历时t=4min 。
期终允许水头损失采用1.7m 。
排水井堰顶标高采用-0.75m （室外地面标高为0.00m ）。
滤池入土深度先考虑取-1.40m 。
三、计算 1、滤池面积滤池净面积2278217m v Q F ===，分为2格，N=2。
单格面积25.13227m N F f ===，单格尺寸采用3.6×3.6m 。
四角连通渠考虑采用边长为0.35m 的等腰直角三角形， 其面积2'0613.02'm f =。
并考虑连通渠斜边部分混凝土壁厚为120mm 的面积， 则每边长m 52.012.0235.0=⨯+=，22135.0m f =。
则单格滤池实际净面积F 净=3.6×3.6-0.135×4=12.42m 2。
实际滤速为8.74m/h ，在7～9m/h 之间，符合要求。
2、进、出水管进水管流速v 1=0.7m/s ，断面面积211086.07.00603.0m v Q ===ω, 进水总管管径m D 33.041==πω，取DN350。
单格进水管管径m D 23.02411==πω，取DN250，校核流速v 2为0.6m/s ，水力坡度i 1=0.0026，管长l 1=11m ，考虑滤层完全堵塞时，进水全部沿DN350虹吸上升管至虹吸破坏口，流速v 3为0.31m/s ，水力坡度i 2=0.0005，管长l 2=4m 。
则单格进水管水头损失mgv l i g v l i h 103.081.9231.05.040005.081.926.05.16.035.0110026.022222322222111=⨯⨯+⨯+⨯+⨯++⨯=+++=∑）（进ξξ式中局部阻力系数ξ1包括管道进口、3个90°弯头和三通，ξ2为60°弯头，进水分配箱堰顶采用0.10m 的安全高度，则进水分配箱堰顶比虹吸辅助管管口高出0.20m 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢制重力式无阀过滤器
说明书
Hessen was revised in January 2021
钢制重力式无阀过滤器
说
明
书
武汉凯迪电站设备有限公司
二OO四年九月
钢制重力式无阀过滤器
一、钢制重力式无阀过滤器简要说明
钢制重力式无阀过滤器系列产品广泛用于地表水净化，地下水除铁除锰循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤，是一种理想的水处理设备。
钢制式无阀过滤器进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，运行费用低，管理方便，安全可靠，运行自动化，设备一体化，进水箱、过滤器、反冲洗水箱等组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。
同时，过滤器均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，可采用沥青砂柔性基础。
二、钢制重力式无阀过滤器原理和设计参数
（一）基本原理简介
原水进入分配箱，再由分配箱均匀送入滤池，经过滤层自上而下地过滤水，通过多孔板水帽到达积水区，清水区通过连通管注入存水箱内贮存，水箱充满后，通过出水管入清水池。
滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。
当水位达到虹吸辅助管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。
这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。
当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏
虹吸作用。
滤池反冲洗结束，进入下一周期工作。
反洗时滤池交错，两个水箱的水共用一个滤池反洗。
简图：
（二）设计参数
无阀过滤器:
数量 2台；
设备直径 3000mm ；
设备壁厚/衬里 8mm/环氧树脂三道；
设备总高 6500mm ；
设计处理水量 90 m3/h；
最大处理水量 120 m3/h；
设计进水浊度 50-100 mg/L；
最大进水浊度 100 mg/L；
出水浊度≤5 mg/L；
平均滤速 10 m/h；
平均反冲洗强度 15 L/m2·s；
反冲洗时间 5 分钟；
过滤装置水头损失m；
反冲洗膨胀高度700×40%外加100mm安全高
滤料层高度 700mm
滤料级配：；层度300 mm
；层度400 mm
承托层厚度 270mm(滤料粒径2-4mm)
滤料堆积比重～t/m3；
水帽个数≥150个（水帽出力2t/h.个）
水帽材质 1Cr18Ni9Ti
设备最大起吊件重≤3 吨；
三、设备使用维护
无阀滤池为自动运行，一般情况无须维护。
正常运行需要注意以下几点：
1、根据滤料损耗的情况每年作适当的补充以满足运行需要。
（经验数值10%）
2、3-5年需对设备进行大检修，主要检查水帽的损坏情况和
滤料的污堵情况。
3、无阀过滤器正常运行下，一般情况下一天反洗一次。
如果
出现半天反洗一次，或需进行手动反洗，在这情况下，可能是滤料污堵严重，需要进行更换滤料。
