交叉线与直通线的区别及制作教程
网线直通线与交叉线的区别和应用
直通线与交叉线的区别和应用
直通线(straight-through cable)
：一根网线，两端的线序相同叫直通线，即两端线序相同，都是568B标准。
不同类型设备连接使用直通线，
如:
网卡到交换机、
网卡到ADSL modem、
交换机到路由器等。
交叉线：(crossover cable)
：一根网线，一段为568B线序，另一端为568A线序，即1-3，2-6对调。
相同类型设备连接使用交叉线，
如:
两台电脑的网卡，
交换机与交换机、
交换机与集线器等。
部分交换机和集线器有级联口（标注，如“Uplink”、“MDI”，顺序是普通端口1-3，2-6对调后的顺序），
交换机的级联口连接其他交换机的普通口使用直通线。
双绞线的长度：100M网，主机与交换机直接不超过100m，实际连接时，交换机与机柜需要跳线连接，主机与信息插座也需要跳线连接，
所以要求跳线的长度都不超过5m，固定布线的长度不超过90m，中间不能有过多的转接。
双绞线内部线对是按照不同的松紧度绞在一起的，目的是为了减少干扰。
使用标准线序也是为了最大限度的减少干扰。
不使用标准线序的网线虽然能够连通，但可能干扰较严重，不稳定，无法判断问题。
所以不能使用非标准的线序。
直连串口线和交叉串口线的区别和使用
直连串口线和交叉串口线的区别和使用一、直通串口和交叉串口的区别串口线分直通和交叉，直通一般用于延长PC与设备，将2、3、5分别连接2、3、5，因为PC上一般为公头，而设备上多为母头，所以正好它们是通用的，既可用于延长也可用于连接。
交叉一般用于PC与PC对接，将2对3、3对2、5对5，一般两头都是母头。
•优良型模制D-Sub 线缆, DB9 公头 / DB9 母头二、如何辨别交叉串口线与直连串口线？可以直接使用万用表，在检测中，如果2和2通，3和3通则为直连串口线；如果2和3通，3和2通则为交叉串口线。
一般串口线外面是一块绝缘的橡胶，万用表的探针插进去会比较难，建议截一小段焊锡丝，然后把万用表探针接触焊锡丝来测试即可。
当然了，如果每次拿到一根串口线都要拿万用表来测它是直通的还是交叉会很麻烦，也有一个轻松简便的方法：两头母口是交叉，一公一母是直连（两头都是公口的串口线现实中使用的情况较少）。
→ 需要注意的是，在操作中不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
•大功率D-sub线缆，DB9公头/母头三、什么时候用交叉，什么时候用直通？标准串口引脚2是RX，引脚3是TX，(即九针串口的2号引脚连接的是主控芯片的RXD引脚，3号引脚连接的是主控芯片的TXD引脚)，如果单片机开发板的串口和电脑串口都是标准串口，则俩串口应该用交叉线连接。
不过现实中直通线居多，为了配合直通线的使用，在画板的时候，把主控芯片的RXD引脚连接至串口的3脚，主控芯片的TXD引脚连接至串口的2脚，这样这个开发板上的串口就不是标准串口了，即2变成TX，3变成RX，和标准串口连接时当然应该使用直连线了。
看一个开发板上的串口是标准串口还是非标准串口，最主要的还是要看原理图如何连接。
我们以DB9为例，连接线包括三种：公对母，公对公，母对母。
这三种连接线都分别有交叉线和直连线，所以总共有6中连接方式。
直连线与交叉线的做法和区别
识别TIA/EIA568A和TIA/EIA568B标准568A：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8如果你不会做网线，请看这里直连线：两水晶头都是TIA/EIA568B标准（当然个别也用TIA/EIA568A，也有使用这类做法ping不通的情况建议使用568B）。
交叉线：网线一个头为TIA/EIA568A，另一头为TIA/EIA568B（随便哪头插入设备都行）。
使用直连线的情况：PC－集线器、集线器－集线器、集线器－交换机、交换机－路由器。
使用交叉线的情况：PC－PC、集线器－集线器、集线器的级连口－级连口、交换机－交换机、路由器－路由器。
交叉线序交叉线(级连线,堆叠线)以水晶头平面向上,从左向右的顺序线头A 线头B1 橙白----> 1 绿白2 橙----> 2 绿3 绿白----> 3 橙白4 蓝----> 4 蓝5 蓝白----> 5 蓝白6 绿----> 6 橙7 棕白----> 7 棕白8 棕----> 8 棕和直连线相比,就是1-3,2-6互换简要做法,A头按直连线做法,B头如下:1.夹线,将四对线分开,顺序为绿,蓝,橙,棕2.将蓝,橙两对线中的白线互换,线序理顺3.水晶头平放,线插入,用夹线钳做完测线仪闪烁顺序灯:2,1,3,4根据连接的两个端口情况进行判断，如果两个端口的类型是一样的，就使用交叉线，如果两个端口类型不同，则使用直连线。
例如交换机与交换机的端口是一样的，那则应该逆反使用交叉线，交换机与计算机相连，端口类型不一样则应使用直连线电缆内有8根电线，分为4对，每一对就是一对双绞线，依次为：(橙白，橙);(绿白，绿);(蓝白，蓝);(棕白，棕)568A的排线顺序从左到右依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
交叉线与直通线
交叉线与直通线所谓交叉线就是指两头线序不一样的线，直通线用来链接两台不同的设备，而交叉线怎用来直接链接相同的设备（如两台主机直连，相互通信），交叉线的做法是将原来直通线的线序1和3对调，2和6对调一端T568A 白绿绿白橙蓝白蓝橙白棕棕一端T568B 白橙橙白绿蓝白蓝绿白棕棕交叉线主要用于连接两台集线器、两台交换机或两台计算机直通线用于交换机连接路由器交换机和交换机之间也可以交叉线一般用在两台电脑通过网卡组网，因为有发射和接收，所以要调换一下位置，不然你发射他也发射，你接收他也接收怎么搞，所以换一下，你的发射接到他的接收，你的接收接他的发射，就样就行了交叉线与直通线的做法和用途交叉线直通线交叉线与直通线直通线：又叫正线或标准线，两端采用568B做线标准，注意两端都是同样的线序且一一对应。
具体的线序制作方法是：双绞线夹线顺序是两边一致，统一都是：1、白橙、2、橙、3、白绿、4、蓝、5、白蓝、6、绿、7、白棕、8、棕。
注意两端都是同样的线序且一一对应。
这就是100M网线的做线标准，即568B标准，也就是我们平常所说的正线或标准线、直通线。
直通线应用最广泛，不同设备之间,比如路由器和交换机、PC和交换机等。
交叉线：又叫反线，线序按照一端568B，一端568A的标准排列好线序，并用RJ45水晶头夹好。
具体的线序制作方法是：一端采用568B（即白橙，橙，白绿，蓝，白蓝，绿，白棕，棕的顺序）做线标准不变，另一端在这个基础上将这八根线中的1,3号线和2,6号线互换一下位置，这时网线的线序就变成了：1、白绿、2、绿、3、白橙、4、蓝、5、白蓝、6、橙、7、白棕、8、棕（即正线的1，3和2，6位分别对调），即568A标准。
这样交叉线就做好了。
交叉线一般用于相同设备的连接,比如路由和路由电脑和电脑之间；现在的很多也支持直通线了,但建议还是使用交叉线。
交叉线主要用于：PC-PC:交叉线HUB-HUB普通口:交叉线HUB-HUB级连口-级连口：交叉线HUB-SWITCH:交叉线SWITCH-SWITCH:交叉线ROUTER-ROUTER:交叉线PC-ROUTER（以太网接口）：交叉线制作步骤如下：步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。
直通线与交叉线的区别
正线，即直通线，（标准568B）：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
反线，即交叉线，（标准568A）：一端为正线的线序，另一端为从左至右：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
以下是各种设备的连接情况下，正线和反线的正确选择。其中HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器：
HUB-HUB普通口-级连口：直通
HUB-SWITCH：交叉
HUB(级联口）-SWITCH：直通
SWITCH-SWITCH：交叉
SWITCH-ROUTER：直通
ROUTER-ROUTER：交叉
在实践中，一般可以这么理解：
1、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接；
2、路由器和PC属于DTE（数据终端设备）类型设备，交换机和HUB属于DCE（数据通信设备）类型设备；
有的交换机和HUB已经带有智能分辨功能，所以直通交叉都可以正常使用，否则信号无法传输。
级连网线长度不应超过100米， HUB的级连不应超过4级。因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。最后须对线路进行通断测试，用RJ-45测线仪测试时，4个绿灯都应依次闪烁。软件调试最常用的办法，就是用Ping 命令。如果工作站得到服务器的响应则表明线路正常和网络协议安装正常，而这是网络应用软件能正常工作的基础。
我只记得以前两个普通1024直接用直通就可以了，没有想到我今天连的是两个3628，用测线仪测试非常好，灯一一亮过， pass!结果接到交换上一看，灯不亮，开始以为线过长，可是一算不到100米呀，于是又上了楼，查线，还是没有问题。
以后脑中突然想起这是两个3628，理论上讲虽然高级点，但不一定智能，还是用交叉吧，结果一交叉就好了，晕。

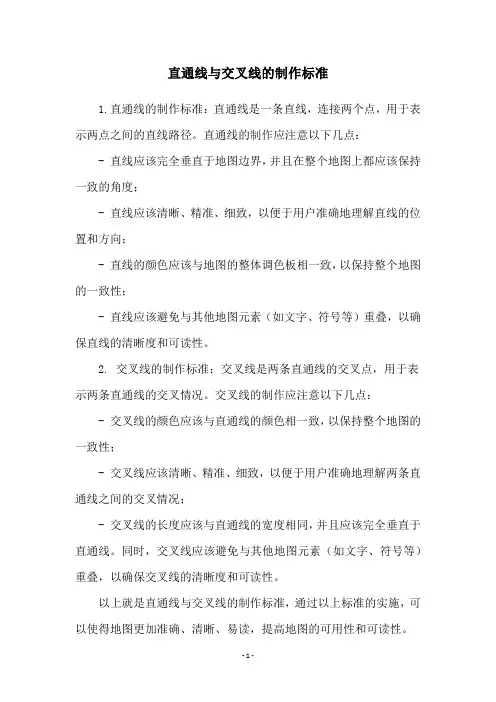

直通线与交叉线的制作标准
直通线与交叉线的制作标准
1.直通线的制作标准：直通线是一条直线，连接两个点，用于表示两点之间的直线路径。
直通线的制作应注意以下几点：
- 直线应该完全垂直于地图边界，并且在整个地图上都应该保持一致的角度；
- 直线应该清晰、精准、细致，以便于用户准确地理解直线的位置和方向；
- 直线的颜色应该与地图的整体调色板相一致，以保持整个地图的一致性；
- 直线应该避免与其他地图元素（如文字、符号等）重叠，以确保直线的清晰度和可读性。
2. 交叉线的制作标准：交叉线是两条直通线的交叉点，用于表示两条直通线的交叉情况。
交叉线的制作应注意以下几点：
- 交叉线的颜色应该与直通线的颜色相一致，以保持整个地图的一致性；
- 交叉线应该清晰、精准、细致，以便于用户准确地理解两条直通线之间的交叉情况；
- 交叉线的长度应该与直通线的宽度相同，并且应该完全垂直于直通线。
同时，交叉线应该避免与其他地图元素（如文字、符号等）重叠，以确保交叉线的清晰度和可读性。
以上就是直通线与交叉线的制作标准，通过以上标准的实施，可以使得地图更加准确、清晰、易读，提高地图的可用性和可读性。
交叉线与直通线的做法和用途
交叉线与直通线的做法和用途目录1交叉线与直通线目录1交叉线与直通线收起编辑本段交叉线与直通线直通线：又叫正线或标准线，两端采用568B做线标准，注意两端都是同样的线序且一一对应。
具体的线序制作方法是：双绞线夹线顺序是两边一致，统一都是：1、白橙、2、橙、3、白绿、4、蓝、5、白蓝、6、绿、7、白棕、8、棕。
注意两端都是同样的线序且一一对应。
这就是100M网线的做线标准，即568B 标准，也就是我们平常所说的正线或标准线、直通线。
直通线应用最广泛，不同设备之间,比如路由器和交换机、PC和交换机等。
交叉线：又叫反线，线序按照一端568B，一端568A的标准排列好线序，并用RJ45水晶头夹好。
具体的线序制作方法是：一端采用568B（即白橙，橙，白绿，蓝，白蓝，绿，白棕，棕的顺序）做线标准不变，另一端在这个基础上将这八根线中的1,3号线和2,6号线互换一下位置，这时网线的线序就变成了：1、白绿、2、绿、3、白橙、4、蓝、5、白蓝、6、橙、7、白棕、8、棕（即正线的1，3和2，6位分别对调），即568A标准。
这样交叉线就做好了。
交叉线一般用于相同设备的连接,比如路由和路由电脑和电脑之间；现在的很多也支持直通线了,但建议还是使用交叉线。
交叉线主要用于：PC-PC:交叉线HUB-HUB普通口:交叉线HUB-HUB级连口-级连口：交叉线HUB-SWITCH:交叉线SWITCH-SWITCH:交叉线ROUTER-ROUTER:交叉线PC-ROUTER（以太网接口）：交叉线制作步骤如下：步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。
然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。
有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。
电脑连接中的直通线与交叉线
电脑连接中的直通线与交叉线一、网络连接中的直通线与交叉线1、标准双绞线(普通网线)标准双绞线里有8根芯，每两芯为一组，分别为绿+白、橙+白、蓝+白、棕+白共4组。
2、标准水晶头(网线插头)标准水晶头有8个铜芯，用于连接双绞线。
铜芯编号规则：拿起水晶头，有铜芯的一面朝自己，从左往右依次编号，分别为1、2、3、4、5、6、7、8。
3、EIA/TIA568A和EIA/TIA568B标准EIA/TIA568A标准：标准水晶头和标准双绞线连接时，水晶头的第1、2、3、4、5、6、7、8个铜芯分别对应双绞线的颜色为绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
EIA/TIA568B标准：标准水晶头和标准双绞线连接时，水晶头的第1、2、3、4、5、6、7、8个铜芯分别对应双绞线的颜色为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
4、标准直通线标准直通线包括一根标准双绞线及其两端的两个标准水晶头，两个水晶头的接线方式是相同的，要么都符合EIA/TIA568A标准，要么都符合EIA/TIA568B标准。
5、标准交叉线标准交叉线包括一根标准双绞线及其两端的两个标准水晶头，两个水晶头的接线方式是不同的，一端符合EIA/TIA568A标准，另一端符合EIA/TIA568B标准。
6、标准反转线标准反转线包括一根标准双绞线及其两端的两个标准水晶头，两个水晶头的接线方式是不同的，一端符合EIA/TIA568A标准，另一端全部反接。
反转线一般用不到。
7、为什么要用交叉线使用交叉线，是因为电缆连接在链路两端键控相同，只有交叉才能保证传输器输出针总是连向接收器接收针。
8、什么情况下使用直通线，什么情况下使用交叉线不同设备之间的连接用直通线，同种设备之间的连接用交叉线，有的接口是自适应的，有的接口用开关转换。
9、如何判断连接正确了分别制作一条直通线和一条交叉线，用其中一条进行连接，注意观察连接端口的指示灯，指示灯亮表示连接正确，否则换另一条测试。
关于网线直通线和交叉线的区别
关于网线直通线和交叉线的区别正线，即直通线，标准568B）：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
反线，即交叉线，（568A）：一端为正线的线序，另一端为从左至右：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
以下是各种设备的连接情况下，正线和反线的正确选择。
其中HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器：PC-PC:反线
PC-HUB:正线
HUB-HUB普通口:反线
HUB-HUB级连口-级连口：反线
HUB-HUB普通口-级连口：正线
HUB-SWITCH:反线
HUB(级联口）-SWITCH:正线
SWITCH-SWITCH:反线
SWITCH-ROUTER:正线
ROUTER-ROUTER:反线
100BaseT连接双绞线，以100Mb/S的EIA/TIA 568B作为标准规格。
通俗一点理解，交叉线就是抗干扰能力强，网线（交叉线）里面线路传输的信号是有接收和发送分开的，如果是直线（平行线）传输就会产生相互干扰，交叉线传输就不会产生互相干扰。
[精品文档]双绞线直通线和交叉线如何制作
![[精品文档]双绞线直通线和交叉线如何制作](https://img.taocdn.com/s3/m/9656f33ebc64783e0912a21614791711cd79795d.png)
这里的双绞线是指五类、超五类或者六类双绞线。
在双绞线的制作中，通常有两种类型的网线需要制作，那就是直通线和交叉线。
虽然直通线在ANSI/EIA/TIA标准中并不推荐，但对于中小企业来说，采用直通线还是比较好的选择。
其实各种不同双绞线的制作方法都一样，不同的只是在制作时各芯线的排列顺序不同而已。
下面以ANSI/EIA/TIA-568B标准所规定的直通双绞线和交叉双绞线的制作为例进行介绍。
一直通双绞线的制作双绞网线的制作实际上就是把一个称为水晶头的网络附件安装在双绞网线上的简单过程，当然不同用途的网线有不同的跳线规则。
在双绞网线制作过程中主要用到的网络材料、附件和工具包括五类以上的双绞线、8芯水晶头和双绞网线钳等。
8芯水晶头和双绞网线钳分别参见图1中的(a)、(b)两图。
还有一些专用的剥线工具，如图2所示。
图1 双绞线8芯水晶头和双绞网线钳图2 专用剥线工具双绞网线的制作基本流程可用图3表示。
下面是直通类型双绞网线的具体制作过程图3 双绞线制作基本流程（1）用双绞网线钳（也可以用其他剪线工具）垂直裁剪一段符合要求长度的双绞线（建议先适当剪长些），然后把一端插入到双绞网线钳用于剥线的刀口中（注意网线不能弯），直插进去，直到顶住网线钳后面的挡位，如图4所示。
图4 利用网线钳剥线刀口剥线（2）压下网线钳，用另一只手拉住网线慢慢旋转一圈（无须担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径大小），然后松开网线钳，把切断开的网线保护塑料包皮拔下来，露出4对、8条网线芯线，如图5所示。
图5 去掉网线保护塑料包皮后的4对8条芯线在8条（4对）芯线中，每对互相缠绕的两根芯线由一条染有某种颜色的芯线加上一条相应颜色和白色相间的芯线组成。
4条全色芯线的颜色为棕色、橙色、绿色、蓝色，对应的4条花色芯线的颜色为棕白、橙白、绿白、蓝白。
（3）把4对芯线一字并排排列，然后再把每对芯线中的两条芯线相邻排列分开。
直通线和交叉线的区分
直通线和交叉线的区分2012-02-13 18:00:11| 分类：IT数码| 标签：|举报|字号大中小订阅交叉线：又叫反线，线序按照一端568B，一端568A的标准排列好线序，并用RJ45水晶头夹好。
具体的线序制作方法是：一端采用568B（即白橙，橙，白绿，蓝，白蓝，绿，白棕，棕的顺序）做线标准不变，另一端在这个基础上将这八根线中的1,3号线和2,6号线互换一下位置，这时网线的线序就变成了：1、白绿、2、绿、3、白橙、4、蓝、5、白蓝、6、橙、7、白棕、8、棕（即正线的1，3和2，6位分别对调），即568A标准。
这样交叉线就做好了。
交叉线一般用于相同设备的连接,比如路由和路由电脑和电脑之间；现在的很多也支持直通线了,但建议还是使用交叉线。
交叉线主要用于：PC-PC:交叉线HUB-HUB普通口:交叉线HUB-HUB级连口-级连口：交叉线HUB-SWITCH:交叉线SWITCH-SWITCH:交叉线ROUTER-ROUTER:交叉线简单的说，如果网线的两个头你是按照这两幅图做的话，所做出来的线就是交叉线，如果两个头都是按照一幅图的样子做的话，所做出来的线就是直通线。
补充说明交叉线和直通线原理正线（标准568B）：两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
反线（568A）：一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。
T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。
1 输出数据(+)2 输出数据(-)3 输入数据(+)4 保留为电话使用5 保留为电话使用6 输入数据(-)7 保留为电话使用8 保留为电话使用由此可见,虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。
“交叉线”与“直连线”的区别和制作方法DTEDCE
“交叉线”与“直连线”的区别和制作方法DTEDCE•关于网络设备的定义和设备间连接方式一般规律：•第一，你需要了解两类设备：DTE类设备和DCE类设备。
•DTE 类设备：PC、路由器、交换机uplink口、HUB级联口•DCE 类设备：交换机普通口、HUB普通口•同类设备间相连使用交叉线方式；异类设备间相连使用直通线方式。
•说明：•DTE（Data Terminal Equipment）是数据终端设备，也就是具有一定的数据处理能力以及发送和接收数据能力的设备。
大家知道，大多数的数字数据处理设备的数据传输能力是很有限的。
直接将相隔很远的两个数据处理设备连接起来，是不能进行通信的。
必须在数据处理设备和传输线路之间，加上一个中间设备。
这个中间设备就是数据电路端设备。
DCE（Data Circuit-terminating Equipment）。
DCE的作用就是在DTE和传输线路之间提供信号变换和编码的功能，并且负责建立、保持和释放数据链路的连接。
DTE可以是一台计算机或一个终端，也可以是各种的I／O设备。
典型的DCE则是一个与模拟电话线路相连接的调制解调器。
DCE虽然处于通信环境内，但它和DTE均属于用户设施。
用户环境只包括DTE。
•它们之间的区别是DCE一方提供时钟，DTE不提供时钟，但它依靠DCE提供的时钟工作，比如PC机和MODEM之间。
数据传输通常是经过DTE-DCE,再经过DCE-DTE的路径。
其实对于标准的串行端口，通常从外观就能判断是DTE还是DCE，DTE是针头（俗称公头），DCE是孔头（俗称母头），这样两种接口才能接在一起。
•路由器通常是DTE设备，modem、GV转换器等等传输设备通常被规定为DCE。
•比如一台路由器，它处于网络的边缘，它有一个S0口需要从另一台路由器中学习到一些参数，具体实施时，我们就不需在这个S0口配“时钟速率”，它从对方学到，这时它就是DTE，而对方就是DCE。
双绞线直通线和交叉线如何制作
这里的双绞线是指五类、超五类或者六类双绞线。
在双绞线的制作中，通常有两种类型的网线需要制作，那就是直通线和交叉线。
虽然直通线在ANSI/EIA/TIA标准中并不推荐，但对于中小企业来说，采用直通线还是比较好的选择。
其实各种不同双绞线的制作方法都一样，不同的只是在制作时各芯线的排列顺序不同而已。
下面以ANSI/EIA/TIA-568B标准所规定的直通双绞线和交叉双绞线的制作为例进行介绍。
一直通双绞线的制作双绞网线的制作实际上就是把一个称为水晶头的网络附件安装在双绞网线上的简单过程，当然不同用途的网线有不同的跳线规则。
在双绞网线制作过程中主要用到的网络材料、附件和工具包括五类以上的双绞线、8芯水晶头和双绞网线钳等。
8芯水晶头和双绞网线钳分别参见图1中的(a)、(b)两图。
还有一些专用的剥线工具，如图2所示。
图1 双绞线8芯水晶头和双绞网线钳图2 专用剥线工具双绞网线的制作基本流程可用图3表示。
下面是直通类型双绞网线的具体制作过程图3 双绞线制作基本流程（1）用双绞网线钳（也可以用其他剪线工具）垂直裁剪一段符合要求长度的双绞线（建议先适当剪长些），然后把一端插入到双绞网线钳用于剥线的刀口中（注意网线不能弯），直插进去，直到顶住网线钳后面的挡位，如图4所示。
图4 利用网线钳剥线刀口剥线（2）压下网线钳，用另一只手拉住网线慢慢旋转一圈（无须担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径大小），然后松开网线钳，把切断开的网线保护塑料包皮拔下来，露出4对、8条网线芯线，如图5所示。
图5 去掉网线保护塑料包皮后的4对8条芯线在8条（4对）芯线中，每对互相缠绕的两根芯线由一条染有某种颜色的芯线加上一条相应颜色和白色相间的芯线组成。
4条全色芯线的颜色为棕色、橙色、绿色、蓝色，对应的4条花色芯线的颜色为棕白、橙白、绿白、蓝白。
（3）把4对芯线一字并排排列，然后再把每对芯线中的两条芯线相邻排列分开。
直连线 交叉线做法
这时网线的线序就变成了568B（即白橙，橙，白绿，蓝，白蓝，绿，白棕，棕的顺序）做线标准不变，这样交叉线就做好了。
1－3、2－6交叉接法。虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，
即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用
ቤተ መጻሕፍቲ ባይዱ
交叉线一般用于相同设备的连接,比如路由和路由电脑和电脑之间；现在的很多也支持直通线了，但建议还是使用交叉线
怎么做交叉线和直通线
1-----------直通线：又叫正线或标准线，两端采用568B做线标准，注意两端都是同样的线序且一一对应。
具体的线序制作方法是：双绞线夹线顺序是两边一致，统一都是：1、白橙、2、橙、3、白绿、4、蓝、5、白蓝、6、绿、7、白棕、8、棕。
注意两端都是同样的线序且一一对应。这就是100M网线的做线标准，即568B标准，也就是我们平常所说的正线或标准线、直通线。
直通线应用最广泛，不同设备之间,比如路由器和交换机、PC和交换机等
2---------交叉线： 具体的线序制作方法是：一端采用：1、白绿、2、绿、3、白橙、4、蓝、5、白蓝、6、橙、7、白棕、8、棕，即568A标准
。另一端在这个基础上将这八根线中的1号和3号线，2号和6号线互换一下位置,
网线制作直连线、交叉线
• 网线基础知识 • 直连线制作 • 交叉线制作 • 网线测试与故障排除 • 总结与展望
01
网线基础知识
网线的种类
01
02
03
双绞线
由两根绝缘的金属线相互 扭在一起制成，可以有效 减少电磁干扰和信号衰减。
同轴电缆
由一个内导体和绝缘层组 成的线缆，常用于电视信 号传输和宽带接入。
光纤
由光导纤维和保护套组成， 传输速度快、距离远，是 未来网络传输的发展方向。
网线的线序
T568A
绿白、绿、橙白、蓝、蓝白、橙 、棕白、棕。
T568B
橙白、橙、绿白、蓝、蓝白、绿 、棕白、棕。
02
直连线制作
直连线的应用场景
计算机与计算机连接
交换机与交换机连接
直连线用于将两台计算机直接连接， 实现数据传输和共享。
网线是网络传输的重要介质， 其制作质量直接影响网络传输 的速度和稳定性。
直连线与交叉线是网线制作中 的两种常见类型，分别适用于 不同的网络设备和连接需求。
掌握网线制作技术对于网络工 程师和用户来说都是非常重要 的。
未来发展趋势和展望
随着网络技术的不断发展，网线制作 技术也在不断进步，未来将更加注重 高速、稳定、长距离的传输能力。
改。
在使用压线钳时，要注意安全 ，避免受伤。
在测试网线时，如果发现制作 的交叉线有问题，要及时检查
并重新制作。
04
网线测试与故障排除
Байду номын сангаас
网线测试工具介绍
网线测试仪
用于检测网线的连通性和线序， 确保网线制作正确。
网络分析仪
用于测试网络传输质量，包括丢包 率、延迟、带宽等指标。
直通线和交叉线的区分
直通线和交叉线的区分2012-02-13 18:00:11| 分类：IT数码| 标签：|举报|字号大中小订阅交叉线：又叫反线，线序按照一端568B，一端568A的标准排列好线序，并用RJ45水晶头夹好。
具体的线序制作方法是：一端采用568B（即白橙，橙，白绿，蓝，白蓝，绿，白棕，棕的顺序）做线标准不变，另一端在这个基础上将这八根线中的1,3号线和2,6号线互换一下位置，这时网线的线序就变成了：1、白绿、2、绿、3、白橙、4、蓝、5、白蓝、6、橙、7、白棕、8、棕（即正线的1，3和2，6位分别对调），即568A标准。
这样交叉线就做好了。
交叉线一般用于相同设备的连接,比如路由和路由电脑和电脑之间；现在的很多也支持直通线了,但建议还是使用交叉线。
交叉线主要用于：PC-PC:交叉线HUB-HUB普通口:交叉线HUB-HUB级连口-级连口：交叉线HUB-SWITCH:交叉线SWITCH-SWITCH:交叉线ROUTER-ROUTER:交叉线简单的说，如果网线的两个头你是按照这两幅图做的话，所做出来的线就是交叉线，如果两个头都是按照一幅图的样子做的话，所做出来的线就是直通线。
补充说明交叉线和直通线原理正线（标准568B）：两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
反线（568A）：一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。
T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。
1 输出数据(+)2 输出数据(-)3 输入数据(+)4 保留为电话使用5 保留为电话使用6 输入数据(-)7 保留为电话使用8 保留为电话使用由此可见,虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。
电脑网线制作之交叉线与直通线的做法
电脑网线制作之交叉线与直通线的做法如今在这个网络如此普及的时代，你会制作网线吗?我们使用电脑时经常要用到的一种传输介质就是网线喔! 下面是店铺为大家整理的关于电脑网线制作之交叉线与直通线的做法，一起来看看吧!电脑网线制作之交叉线与直通线的做法网线有两种制作方法：一种是直通线(用于网卡与路由器、集线器、交换机相连)，一种是交叉线(用于网卡与网卡的直连、集线器与集线器的级连)。
网线的线序网线的线序分为两种：568A与568B标准568A线序：1-绿白，2-绿，3-橙白，4-蓝，5-蓝白，6-橙，7-棕白，8-棕;标准568B线序：1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕;直通线和交叉线直通线：同一根网线的两端使用同样的线序;即，网线的两端都使用568A或568B的是直连线;(实际运用中一般都使用568B) A端：(标准568B)：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
B端：(标准568B)：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
直通线用于不同设备相连，例如电脑连交换机、路由器连交换机交叉线：同一根网线的两段使用不同的线序。
即，网线的两端，一端用568A，一端用568B的是交叉线。
A端：(标准568A)：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕;B端：(标准568B)：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
交叉线用于同设备相连，例如电脑连电脑、交换机连交换机以下是各种设备的连接时直通线与交叉线的正确选择。
其中：HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器。
PC-PC：交叉线PC-HUB：直通线HUB-HUB普通口：交叉线HUB-HUB级连口-级连口：交叉线HUB-HUB普通口-级连口：直通线HUB-SWITCH：交叉线HUB级联口-SWITCH：直通线SWITCH-SWITCH：交叉线SWITCH-ROUTER：直通线ROUTER-ROUTER：交叉线理论上讲，不同设备之间连接用直通线，如：交换机到电脑;相同设备之间连接用交叉线，如：路由器到路由器。
双绞线的交叉线和直通线
双绞线的交叉线和直通线
1、网线根据用途分有两种：一种是交叉线，一种是直通线
2、交叉线的做法是：一头采用568A标准，一头采用568B标准
直通线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B直通线的做法）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕
568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
3、如果连接的双方地位不对等的，则使用直通线，例如电脑连接到路由器或交换机；
如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑；
如果你两头都接一样是可以作为直通线使用的，不过传输的距离比较短。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交叉线与直通线的区别
及制作教程
在上一篇文章中我们曾提到，双绞线有两种连接方式，分别为直通线接法和交叉线接法。
今天我们就来简单地了解一下交叉线和直通线的基础知识。
什么是交叉线和直通线
一般来说，双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。
在介绍这两种线之前，我们先来了解这两种标准。
T568A排线顺序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
T568B排线顺序从左到右依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
而所谓交叉线就是指一端是采用T586A的标准制作，另一端是则采用T568B标准制作的双绞线。
所以其一端为正线的线序，另一端为从左至右：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
（正线按橙、绿、蓝、棕排线白线在前，两端4，6交换；反线一端按橙、绿、蓝、棕排线白
线在前，4，6交换，一端按绿、橙、蓝、棕排线白线在前，4，6交换）。
它主要是用来连接两种相同的设备，如计算机至计算机、交换机至交换机。
而直通线是指两端都同时采用T568A 标准或者T568B标准制作的双绞线，所以两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
它的作用是将不同设备连接在一起，如计算机至交换机。
如何制作交叉线和直通线
基于交叉线和直通线连接的网络信号比无线网更稳定可靠的事实，我们经常需要用到它们来进行数据连接。
下面就和大家分享一下如何来制作交叉线和直通线。
在制作之前，首先要准备好网线、网线钳、水晶头和测线仪四种材料和工具。
准备就绪后，开始跟着步骤制作。
步骤一：首先将网线的一端用网线钳剪齐，然后将剪好的一端按照比水晶头长0.5cm的长度插入网线钳来剥掉外皮。
这里需要稍微握紧网线钳慢慢旋转一圈，让刀口划开双绞线的保护套后，然后来剥掉外皮。
（注意：网线钳挡位离剥线刀口长度需等于水晶头长度，这样可以有效避免剥线过长或过短。
如果剥线过长往往会因为网线不能被水晶头卡住而容易松动，如果剥线过短则会造成水晶头插针不能跟双绞线完好接触。
）
步骤二：在网线的保护套被剥掉后，我们可以看到包在里面的四对颜色各不相同的芯线。
将这四对芯线分开，按照白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的颜色一字排列。
（注意：直通线一般采用T568B的标准。
如果是制作交叉线，则它的另外一端按照白绿、绿、白橙、蓝、白蓝、橙、白棕、棕的颜色顺序排列。
）然后用网线钳将线的顶端剪齐，每条芯线分别对应RJ-45插头的1、2、3、4、5、6、7、8针脚。
步骤三：将排好序并剪平的网线插入RJ-45水晶头，并确保每根线都插入水晶头的顶端。
由于RJ-45插头是透明的，可以观察到每条芯线插入的位置。
（注意：插入线头时，水晶头有弹簧片的一端需朝下。
）
步骤四：将插好线的RJ-45插头插入网线钳的压线插槽中，用力压下网线钳的手柄，使RJ-45插头的针脚都能接触到双绞线的芯线。
步骤五：完成双绞线一端的制作工作后，按照相同的方法制作另一端即可。
交叉线和直通线两端的芯线排列顺序参照步骤二。
至此，一根网线就做好了。
在完成网线的制作后，建议使用网线测试仪对网线进行测试。
将网线的两端分别插入网线测试仪的RJ-45接口，并接通测试仪电源。
如果测试仪上的8个绿色指示灯都顺利闪过，说明制作成功。
如果其中某个指示灯未闪烁，则说明插头中存在断路或者接触不良的现象。
此时应再次对网线两端的RJ-45插头用力压一次并重新测试，如果依然不能通过测试，建议重新制作。
