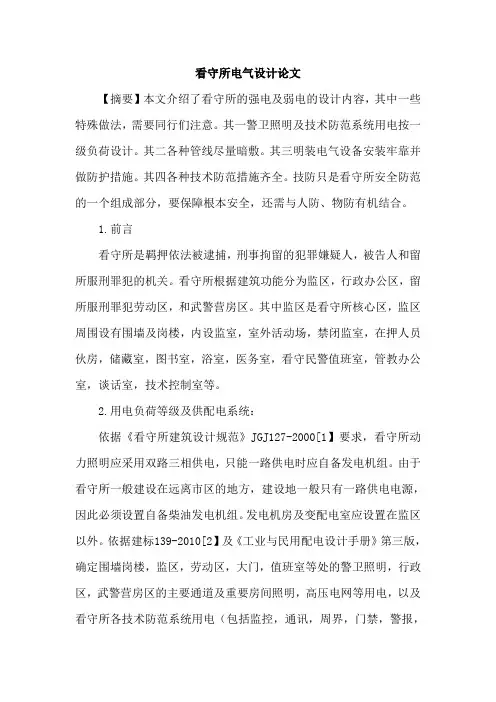

看守所电气设计论文【摘要】本文介绍了看守所的强电及弱电的设计内容，其中一些特殊做法，需要同行们注意。
其一警卫照明及技术防范系统用电按一级负荷设计。
其二各种管线尽量暗敷。
其三明装电气设备安装牢靠并做防护措施。
其四各种技术防范措施齐全。
技防只是看守所安全防范的一个组成部分，要保障根本安全，还需与人防、物防有机结合。
1.前言看守所是羁押依法被逮捕，刑事拘留的犯罪嫌疑人，被告人和留所服刑罪犯的机关。
看守所根据建筑功能分为监区，行政办公区，留所服刑罪犯劳动区，和武警营房区。
其中监区是看守所核心区，监区周围设有围墙及岗楼，内设监室，室外活动场，禁闭监室，在押人员伙房，储藏室，图书室，浴室，医务室，看守民警值班室，管教办公室，谈话室，技术控制室等。
2.用电负荷等级及供配电系统：依据《看守所建筑设计规范》JGJ127-2000[1】要求，看守所动力照明应采用双路三相供电，只能一路供电时应自备发电机组。
由于看守所一般建设在远离市区的地方，建设地一般只有一路供电电源，因此必须设置自备柴油发电机组。
发电机房及变配电室应设置在监区以外。
依据建标139-2010[2】及《工业与民用配电设计手册》第三版，确定围墙岗楼，监区，劳动区，大门，值班室等处的警卫照明，行政区，武警营房区的主要通道及重要房间照明，高压电网等用电，以及看守所各技术防范系统用电（包括监控，通讯，周界，门禁，警报，应急指挥等系统）为一级负荷，其余一般照明，空调等用电为三级负荷。
其中看守所各技术防范系统用电为保证断电转换时间要求，采取在机房设置双电源加不间断电源UPS供电方式，供电时间一般不小于90分钟。
3.照明系统看守所照明设计有其特殊性，依据JGJ127-2000，监室照明在巡视窗一侧安装射灯，高度不得小于3M，照度不得小于75LX.为避免在押人员破坏，灯具需安装安全防护罩。
监室灯具开关由警察值班室统一管理。
监区走廊设置应急照明，应急照明采用集中蓄电池EPS供电，应急时间90分钟。
某看守所武警楼电气设计图（含设计与施工图）
某看守所电气方案说明.doc
某看守所电气方案说明.doc某看守所方案说明（电气部分）设总：审定：审核：校对：设计：2006年10月23日十、电气10.1设计依据及范围（1）设计依据（a）总设计师编制的方案；（b）土建专业所提的平面布置图；（c）其他公用专业所提的用电资料；（d）GBJ 16-87 建筑设计防火规范（修订本）；（e）GB50045-95高层民用建筑设计防火规范；（f）GB50116-98火灾自动报警系统设计规范；（h）GB50057-94（2000版）建筑物防雷设计规范；（i）JGJ/T 16-92民用建筑电气设计规范；（2）设计范围（a）10kV变电所设计；（b）各单体建筑物供配电系统设计；（c）各单体建筑物照明及防雷接地系统设计；（d）火灾自动报警及联动控制系统设计；（e）区域电气系统设计；（g）弱电监控系统设计10.2供电设计（1）负荷性质及负荷计算（a）负荷性质根据有关标准，本区块内的建筑物均属多层住宅建筑，其消防水泵、防排烟风机、应急照明、消防报警用电设备、生活水泵、电梯用电等均属一、二级负荷，其余用电均属三级负荷。
（b）负荷计算方案1（设中央空调）：按需要系数法进行计算，其计算结果如下：（详见下表）计算表格省去方案2（不设中央空调）：计算表格省去（2）供电电源和电压本工程的供电电压为10kV，所需电源引自设于附近的10kV开闭所，开闭所位置由当地供电部门提供。
（3）供电系统根据当地供电情况，本工程拟采取一路10KV电源供电，电源可引自附近10kV 开闭站，以电缆埋地方式进入预审楼一层的10kV高压环网室，再由环网室向变电所提供10kV电源。
另外，为保证一、二级负荷用电的可靠性，本工程设有自备柴油发电机组，机房设于建筑物地下一层内。
大楼内消防用电等一级负荷均采用两路电源同时供电，配电末端设置双电源自动切换箱。
两路低压电源分别引自两台不同的变压器低压母线，变压器低压母线侧设置母联开关，平时常开，当一段低压母线失电时，低压母联手动合闸，母联开关和两侧低压电源总开关之间设置联锁，以防止变压器并列运行。
办案用房和专业技术用房工程电气设计——以增城市人民检察院为例
３ ． 照明系蘸褫计
本工程照 明系统 的设计要求较高 ，因此 门厅、 电梯前室
用 电、计 算机 网络中心用 电、网络机房及３０ ０人大礼堂 电声等
用电按一级负荷设计 ；地下室照明、公共照明、客梯电力、 生活水泵及地下室潜水泵用 电按二级 负荷设计 ； 它用电按 其
计 算用 电容量 ：设备房用 电按 １ Ｗ ／ 计算用 电容量 ；地 ５ 下室用电按 ２ Ｗ ／ｒ 计算用 电容量 。根据上述功率密度值计 ０ ４
算得 出本工程总 装机 容量 为２ ６ ｋ ２ ８ ｗ，其 中空调用 电负荷 为
８ ５ ｗ。 ７ｋ
为了确定本工程合理 的供配 电方案 ，首先要 了解本工程 的用 电负荷情况 ，本工程 属于 二类高层建筑 ，作为市级法律
处的光 源主要采 用荧光灯 ， 梯间、楼层设备间等照 明时 间 楼
较短 或开灯 频繁的场所 ，采用 白炽灯或荧光灯 ；应急 照明光
源采用 寿命 长的节能灯管。本工程的照度标准按现行 国家标 准 《 建筑 照明设计标准 》Ｇ ５ ０４ ２ ０ 执行。 Ｂ ０３ － ０４ 同时根据本工程设计需要 ，在所有楼梯 问及其前 室、门 厅、 电梯前室、疏散走廊 、变配 电房 、水泵房 、防排烟风 机
程 的特 点 ，本着为业主提供 一个高效 、安全 的现代化办公和
电。Ｅ Ｓ Ｐ 连续供 电时间不小于９ ｍＩＩ转换 时间不大于０５ 。 Ｏ ｎ ．ｓ
办案环境 ， 确定设计方案以符合科学、可靠、节能和高效为 原则 ，下面将分别进行介绍。
２供配电系统设计 ．
本工程 的用 电负荷计算 ：办公室及会议室用电按７ Ｗ ／ Ｏ
三级负荷设计。此外还考虑 了本工程作 为二类高层 建筑 ，根 据 《 配 电系统设计规 范 》Ｇ ５Ｏ２ ２０ 的相关规定 。在 供 Ｂ Ｏ ５— ０ ９ 设计 时采用二路１ ｋ 电源供 电，电源经室外埋地引入本工程 ０Ｖ
看守所设计方案总
高压电网系统的说明监狱是收押社会犯罪人员的主要场所，为了有效的防止犯罪人非法翻越围墙，除了建筑高围墙，加强人防，还应采用其它物防、技防手段。
物防：指物理防范或称实体防范、它主要是由能保护被防护目标的物理设施，主要作用是阻挡和推迟罪犯作案时间。
技防：安全技术措施防范，它是有探测、识别、报警信号传输、控制、显示、声光电提示等技术设施组成，其功能是发现罪犯，迅速将信号通过网络传送到指定地点。
人防：即人力防范因此完整的周界高压电网系统具有重要的防范作用，根据贵单位的要求，在看守所围墙安装‘高压电网警戒系统，使周界围墙上形成又一条警戒防线，防止在押人员及外人非法越墙入侵或越墙脱逃的事件发生，为警戒人员提供早期防范报警，并能联动围墙上的监控系统，以使用最短时间作出最快的应变措施，简介靖江市天地公共安全器材厂创建于九十年代是一家专业产监狱、看守所高压电网设施的工厂，我厂积拾余年专业开发生产经验，综合国内外先进的周界防范技术，全面采用数字化程控手段，产品完全符合公安部最新公共安全行业标准GA247—2000“监所周界高压电网装置”且通过公安部安全防范报警系统检验测试中心鉴定，检验号公沪检022045。
2006年公安部社会公共安全产品质量行业监督抽查、经检验被评为产品合格企业。
（公监管【2007】168）上网通报。
2007年被新疆建设兵团监狱管理局列为全疆各兵团监狱安装高压电网指定厂家。
由于产品质量可靠。
性能稳定，得到了广大用户的广泛好评，2011年九月又通过GB25287-2010《周界防范高压电网装置》标准检测。
检测号：公沪检113365。
部分业绩：天津市监狱天津李港监狱、天津市梨园监狱、天津市港北监狱。
女子监狱。
天津市京西监狱天津市未成年管教所四川省雅安监狱、名山监狱、四川省川中监狱、成都未成年犯管教所。
山东省淄博监狱，山东省滕州监狱湖北省沙烷监狱，安徽省清流监狱，江西省洪都监狱，江西省赣滨监狱。
山东省女子监狱。
现代监狱电气设计探讨
现代监狱电气设计探讨现代监狱电气设计探讨随着社会的不断发展，监狱成为维护社会安定的重要工具之一。
作为一种特殊的场所，现代监狱的电气设计也变得越来越重要。
在电气设计方面，一个优秀的设计需要考虑到对环境的影响、对人员安全的保障，以及对监狱设施和控制系统的充分掌控。
本文将从以上几个方面探讨现代监狱的电气设计。
1. 对环境的影响监狱的特殊性质决定了其所处的环境与普通建筑不同。
电气设计需要考虑到监狱所处的环境，比如监狱内的水平线受到的限制，空气的质量污染、噪音及震动等问题。
设计师的任务就是通过电气机器和控制系统的不断研究，来确保监狱的正常运作。
另外，监狱建在靠近居民区之处的情况并不罕见，电气设计时应对周边居民产生的干扰进行预判和规划。
设计应该从技术和材料等方面入手，采用尽可能的措施来缩小电气设备的电磁波辐射范围，以免影响附近居民的日常生活。
2. 对人员安全的保障监狱是一个监管场所，人员的安全是非常关键的。
在电气设计方面，首先需要确保监狱的电气设备不会对狱警和犯人造成安全隐患。
设计人员需要充分了解电气设备的特性，为不同的安全要求制定相应的措施。
比如，在采购能见度外壳时，需特别注意隔离和绝缘的安全性等问题，确保电气设备的稳定性和安全性。
此外，监狱在操作过程中相关人员对其中许多设施和设备的直接和间接接触都不可避免，如何在设计上加强电气接口的安全性显得非常重要。
设计师要精确设计电气的接口，并为其添加防震、防钻等保障措施，为全体人员提供安全保护。
3. 对监狱设施和控制系统的充分掌控监狱设施众多，各设施之间相互联系，设计师应通过电气设计来实现集成控制。
电气设计过程中，需要充分考虑监狱运作的实时情况与数据，使用现代化控制设备，将不同的监狱设施进行精细分配和控制，以便更好地协调和管理监狱的各种设施和系统。
为有效掌控监狱设施，监狱设施应建立合理的监控和维护系统，通过电气设计将其集成，并确保其更加灵活、高效。
设计人员还应该把握监狱的长期运作需求，对电气设备设施进行充分的维护，提高利用率，提升监狱的整体运行水平。
某地区看守所之拘留所电气设计图纸
对城市10千伏开闭所电气设计的几点想法
对城市10千伏开闭所电气设计的几点想法[摘要] 本文通过对城市开闭所各方面问题进行具体分析，在电气设计及设备选型方面结合运行实践经验，提出切合实际的建议。
[关键词] 开闭所电气设计设备选型随着城网改造工程的不断深入，电缆线路不断增多，10 kV开闭所在配网中的重要性日益突出。
建好开闭所对完善城镇配网网架，提高配网供电能力，有着举足轻重的作用。
虽然目前开闭所设计有《10 kV及以下变电所设计规范》（GB 5003-94）、供配电系统设计规范（GB 5052-95）等国家、行业规范可以参考，但实际工作中还有许多问题需要进一步探讨。
1开闭所选址开闭所选址宜结合城市规划，考虑两路电源进线方便，交通便利，美观大方，符合《10 kV及以下变电所设计规范》规定。
2主接线开闭所10 kV母线一般有单母线、单母线分段和双母线等接线方式。
《10 kV 及以下变电所设计规范》规定，母线宜采用单母线或单母线分段接线。
当供电连续性要求很高时，高压母线可采用双母线的接线。
《城市中低压配电网改造技术导则》（DL/T 599-1996）规定，开闭所一般采用单母线分段。
笔者认为，对于无重要负荷的开闭所，一般可采用单母线接线，两路电源进线。
两路进线分别接至不同的变电所或同变电所不同母线，6～10路出线，如此接线简单，运行维护方便。
当有重要负荷需要高压双电源供电时，开闭所母线应采用单母线分段接线，两路进线，重要用户负荷应由两段母线分别接出馈线。
当一路电源故障甚至是一段母线故障时，可以从另一段母线供给重要负荷。
对于负荷集中，且有重要用户负荷时，开闭所可采用双母线，四路进线，每条母线两路进线。
即可以提高开闭所的供电能力，也能给重要负荷供电。
3 高压开关柜选用3.1 断路器选型国内断路器主要有产气式、压气式、真空和SF6、固体等五种。
产气式断路器由于开断负荷时弧光外露、电寿命较低，检修维护工作量大，且分合小电流能力较弱，因此在1995年8月，由机械部重大装备司、原电力部安全监察及生产协调司联合发文后停止使用。
辽宁某看守所设计方案
对讲广播监听监控系统设计方案深圳市奥智利科技发展有限公司一、系统设计说明1.系统概述近年来，随着现代化管理理论的普及深入，信息、网络技术的不断发展和应用，人们的思维方式、工作方式和生活方式都在改变，许多高科技产品和现代化的管理方式亦被公、检、法所采用。
作为监狱、看守所监听、广播、对讲系统设备的应用和建设，其系统具有示范作用，所选的方案必须遵循技术先进、安全可靠、经济实用、质量优良、扩展性能强的原则，能有效而简便地达到安全管理目的，符合相应的国内标准及行业规范，并在设计时充分考虑到方案的合理性、经济性、先进性、可靠性、系统性及可行性。
以公安部、智能化监所监控系统规范和有关的规范标准为基础，根据对各级看守所的工程设计及施工经验，结合监所的实际情况，我们因地制宜、统筹兼顾、精心设计，遵循“科技以人为本，科技服务于人”的原则，将一套方便、实用、高效、成熟的系统奉献给用户。
2.设计要点对讲、广播、监听系统是监狱、看守所数字化建设中一个非常重要的组成部分，它对于实现管理人员同犯人进行信息交流、对犯人进行思想教育及对特殊犯人进行适当行为跟踪具有很大的帮助，有利于监狱管理人员对犯人进行思想改造，提高监狱管理的水平。
对讲、广播、监听系统是一套音频传输的网络化产品，它的网络应该遍布整个监所区域管理范围，要求能够实现管理人员之间的信息交流和管理人员与犯人之间的信息交流。
该系统实际上又是对讲、广播和监听三套子系统的有机组合。
对讲子系统：实现管理人员之间的对讲；实现管理人员同犯人的对讲；对每次的对讲内容可以录制，并能长期保存。
广播子系统：实现各级管理人员均可对网络下的所有或部分监仓广播，并且广播期间不能影响正常的对讲和监听功能。
监听子系统：实现管理人员对犯人的实时监听，并且监听内容可以录制，并能长期保存。
根据监所智能化管理系统工程的要求，结合本公司从事监狱、看守所对讲监控的工程经验，对对讲监听广播系统提出如下整体设计方案。
监狱建筑电气设计重点难点解析
6g坊Sichuan Building Materials 第46卷第8期2020年8月Vol.46,No.8August,2020监狱建筑电气设计重点难点解析范葵（昆明恒基建设工程施工图审查中心，云南昆明650201）摘要：主要介绍监狱建筑电气设计中供配电系统、照明设计难点、管线敷设难点、防雷接地及安全、信息化建设、总图管线综合等分项中的重点难点。
关键词：监狱;供配电；照明；管线敷设;总图管线综合中图分类号:TU85文献标志码:B文章编号:1672-4011（2020）08-0198-03DOI：10.3969/j.issn.1672-4011.2020.08.1021供配电系统图设计1.1高低压配电系统的设计1.1.1高低压配电室选址要求监狱建设规模按关押罪犯人数，划分为大、中、小三种类型。
包含罪犯用房、警察用房、武警用房和其他附属用房。
监狱高低压配电室的选址要求与监狱的监管要求密不可分,还与用电建筑物的分布、使用性质、负荷分布、供电半径等许多因素有关。
监狱的总平面布局一般分为罪犯生活区、罪犯劳动改造区、警察行政办公区、警察生活区、武警营房区以及其他的功能性区域。
各区域之间彼此相邻，有通道相连，并有相应的隔离施设，罪犯区域通过围墙和岗楼加以隔离监管。
为了保证监狱用电的安全和稳定,根据监狱功能总体布置和安全防范的要求，高低压配电室位置必须布置在监狱警戒围墙外面。
高低压配电室应建立有力的保卫措施,如门窗应设有可靠的安全防护措施，并配有专业人员24h不间断值班巡逻,以防止不发分子破坏和控制高低压配电室的设施,从而威胁监狱监管安全。
通常高低压配电室布置在功能房间用电负荷中心位置，靠近外部高压电源进线侧，高低压配电室采用高、低压同时布置的方案。
1.1.2供电方案监狱供电电源设计根据当地供电局能提供电源情况、监狱规模、国家规范、标准及当地供电要求确定供电方案。
下面列举两种常用供电方案：1）监狱供电方案可为单路市电电源+柴油发电机组+ UPS,此种供电方案主要在中小型监狱及比较偏僻的大型监狱。
北京拘留所智控冗切电源讲解说明
北京拘留所智控冗切电源讲解说明介绍北京拘留所智控冗切电源是拘留所应急电力设备中的一种，主要用于保障拘留所在市电中断时能持续正常运行。
本文将从以下几个方面对北京拘留所智控冗切电源进行详细介绍和讲解，包括其工作原理、功能特点、安装要求以及使用注意事项等。
工作原理北京拘留所智控冗切电源采用先进的智能控制技术，能够在市电正常供电时为拘留所提供电力，并在市电中断时自动切换到备用电源。
其工作原理如下： 1. 主电供电模式 - 当市电正常供电时，智控冗切电源通过电力配电系统为拘留所各个用电设备供电。
- 同时，智控冗切电源会对备用电源进行监控和维护，确保备用电源处于良好工作状态。
2. 备用电供电模式 - 当市电中断时，智控冗切电源能够自动感知并切换到备用电源供电。
- 切换过程中，智控冗切电源会先将备用电源预充电，然后进行正式切换。
- 切换完成后，智控冗切电源会继续监控市电供电情况，确保备用电源能及时切换回主电供电模式。
功能特点北京拘留所智控冗切电源具有以下功能特点： 1. 自动切换 - 智控冗切电源能够自动感知市电中断，并迅速切换到备用电源供电，确保拘留所正常运行。
- 切换过程中，无需人工干预，减少了人为失误的风险。
2. 智能监控 - 智控冗切电源通过内置的智能电路监测市电供电情况和备用电源状态，确保系统的可靠性。
- 在市电中断等异常情况下，智控冗切电源能够及时报警并采取相应动作。
3. 高效充电 - 智控冗切电源采用高效率充电技术，能够迅速充电备用电源，确保备用电源在市电中断时能够迅速切换并供电。
4. 可靠稳定 - 智控冗切电源采用高品质的电力设备和元件，具有高可靠性和稳定性。
- 系统经过严格的测试和验证，能够在恶劣环境下正常工作。
安装要求为保证北京拘留所智控冗切电源的正常工作，安装时需满足以下要求： 1. 设备选址 - 选择通风良好、干燥无尘、无腐蚀性气体和剧烈振动的室内位置进行安装。
- 禁止将智控冗切电源安装在易燃易爆场所。
新冠肺炎疫情下关于重症监护病房电气设计的思考
50新冠肺炎疫情下关于重症监护病房电气设计的思考Thoughts on the Electrical Design of the Intensive Care Unit under the COVID-19 Epidemic文/刘建 By Liu Jian重症监护病房（ICU ）是医院运用各种先进的医疗技术、现代化的监护和抢救设备，对收治的危重病患者实施集中加强治疗和护理的场所。
在救治新冠肺炎危重患者过程中，重症监护病房发挥了不可或缺的作用。
因此，重症监护病房的电气设计值得相关专业人员深入思考。
一、重症监护病房电气设计要点（一）供配电设计根据《医疗建筑电气设计规范》（JGJ 312―2013）的要求，医疗建筑用电负荷应根据负荷供电可靠性要求及中断供电对生命安全、人身安全、经济损失等所造成的影响程度进行分级，二级及以上医院的重症监护室中涉及患者生命安全的设备及其照明用电为一级负荷中特别重要的负荷，其他设备用电为一级负荷。
在医疗建筑的供配电设计中，一级负荷须采用双重电源供电，即用电设备采用双回路电源供电，保证在一路电源断电的同时，另一路电源不致受到损害，一级负荷中特别重要的负荷还须设置柴油发电机作为应急使用的第三电源。
而依据医疗电气设备的部件与人体接触的程度以及场所停电对患者造成的影响，医疗场所分为三类，重症监护室属于电源中断或故障后将危及患者生命的医疗场所，被归纳为二类场所，要求其一级负荷中特别重要的负荷的备用电源自动恢复供电的时间不大于0.5秒，因此，除了两路市电和发电机电源外，还须要在重症监护病区设置UPS 不间断电源作为应急电源。
（二）电气照明重症监护室的一般照明宜采用高显色光源，其显色指数不应小于80，光源颜色的色表特征宜为中间色，其色温宜为3300K~5300K 。
光源类型可采用荧光灯或者LED 灯，但在重症监护室的洁净区域内，因净化要求，应采用不易积尘、易于擦拭的气密型摘 要：围绕重症监护病房的电气设计，阐述了其设计要点，总结了设计过程中须关注的问题，并结合疫情发生后社会对医疗资源的需求，提出了关于重症监护病房设计和建设的几点建议。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
看守所电气设计浅析
作者：孙国富
来源：《建筑工程技术与设计》2014年第33期
【摘要】本文介绍了看守所供配电系统，照明系统，监控系统，周界控制系统，门禁及民警巡视管理系统，应急警报系统，在押人员报告系统，会见管理系统智，电化教育系统等电气设计内容。
【关键词】监区，在押人员，视听监控，周界防范高压电网，AB门，应急警报，会见管理，门禁。
1.前言
看守所是羁押依法被逮捕，刑事拘留的犯罪嫌疑人，被告人和留所服刑罪犯的机关。
看守所根据建筑功能分为监区，行政办公区，留所服刑罪犯劳动区，和武警营房区。
其中监区是看守所核心区，监区周围设有围墙及岗楼，内设监室，室外活动场，禁闭监室，在押人员伙房，储藏室，图书室，浴室，医务室，看守民警值班室，管教办公室，谈话室，技术控制室等。
2.用电负荷等级及供配电系统：
依据《看守所建筑设计规范》JGJ127-2000[1】要求，看守所动力照明应采用双路三相供电，只能一路供电时应自备发电机组。
由于看守所一般建设在远离市区的地方，建设地一般只有一路供电电源，因此必须设置自备柴油发电机组。
发电机房及变配电室应设置在监区以外。
依据建标139-2010[2】及《工业与民用配电设计手册》第三版，确定围墙岗楼，监区，劳动区，大门，值班室等处的警卫照明，行政区，武警营房区的主要通道及重要房间照明，高压电网等用电，以及看守所各技术防范系统用电（包括监控，通讯，周界，门禁，警报，应急指挥等系统）为一级负荷，其余一般照明，空调等用电为三级负荷。
其中看守所各技术防范系统用电为保证断电转换时间要求，采取在机房设置双电源加不间断电源UPS供电方式，供电时间一般不小于90分钟。
3.照明系统
看守所照明设计有其特殊性，依据JGJ127-2000，监室照明在巡视窗一侧安装射灯，高度不得小于3M，照度不得小于75LX.为避免在押人员破坏，灯具需安装安全防护罩。
监室灯具开关由警察值班室统一管理。
监区走廊设置应急照明，应急照明采用集中蓄电池EPS供电，应急时间90分钟。
监区内照明线路均采用BV导线穿焊接在楼板墙体内暗敷。
行政区及武警营房区除一级负荷照明及应急照明采用双电源外，其余一般照明采用单电源供电，照度标准办公室为300LX，走廊为50LX。
禁闭室设安全电压（宜为24V）照明.
4.监控系统：
看守所监控系统主要用于对在押人员行为实施视、听监控。
监控系统主机置在技术总控制室，民警值班室、所领导室等设分控系统。
监区采用无死角监控，在监室、室外活动场、劳动场所、会见室及监区出入口、通道门、周界围墙、监区制高点，各活动室，值班室，浴室等处均设置监控摄像机，并配拾音器。
其中每间监室设置两台摄像机，对角设置。
监室及会见室摄像机隐蔽安装。
活动场所等地采用公秘结合、全方位的安装方式，并采取安全防护措施。
由于末端摄像机众多，本系统一般采用网络数字摄像机，数字信号传至各单体分控室，再转换为光纤信号传至总控室。
监控多媒体主机具有任务设置、地图显示、图像时序兼多画面分割、音视频报警、录音录像和录入查询资料等功能；采用大容量数字录像机，依据要求录像存储时间不小于30天。
分控管理系统受主机控制并在管辖区域内独立工作。
监听音质、监视图像应符合监管工作要求。
监控机房设置接地，接地电阻≤1欧姆，并采取防电磁屏蔽措施，防止雷击及电磁干扰。
5.周界控制系统
在看守所监区围墙处安装高压电网，围墙外隔离带处设置红外对射报警装置，用于发现和制止在押人员脱逃和外部侵入。
依据《周界防范高压电网装置》GB25287-2010[3】高压电网按围墙外形及长度分区段报警，每区段均具有触网报警，断网报警，短路报警功能，电网采用声音及信号灯报警，声音可采用高音喇叭鸣笛。
电网装置输入电压为220V，输出电压为3～
6KV。
高压金属线网安装于围墙内侧，内倒式安装，高度不小于4米，高压金属线网顶端安装警示灯，附近安装“高压危险”警示牌。
电网低压控制箱设于控制室内，采用双电源供电，并设漏电报警装置，电网高压控制箱设于高压金属线网下，高度不低于3.5米。
各电网设备外壳均可靠接地，位于室外的设备考虑防腐要求，高压金属线网一般采用钢芯铝绞线，并作热镀锌处理。
围墙外的红外对射报警装置作为高压电网装置的辅助措施。
6.门禁系统及民警巡视管理系统
该系统用于对监区各出入口、通道门、监室门等实施电子控制
门禁系统主机设置在总控制室，民警值班室设置分控。
门禁前端设备安装在监室门、室外活动场门、劳动场所门、通道门和监区出入口等处。
各通道门根据安全级别可设置首卡，多卡，卡加密码等开门方式，还可增加指纹，虹膜等认证方式。
主要通道门采用AB门，采用双门互锁技术。
系统还应具有机械门磁报警装置，部位识别功能、自动声光报警功能等。
紧急情况下系统可全部或局部开关门。
在各门禁点及巡视通道设置巡视前端设备，与民警巡视管理系统合用，用于提示、记录和考核值班民警的巡视工作。
7.应急警报系统：
该系统用于民警和武警发现在押人员暴狱、冲监、脱逃、劫持人质等重大突发事件时，发出强声和其他方式的警报。
应急警报系统采用强声警报，并覆盖监区，行政区和武警营区。
主机设在总控室，武警值班室设分控。
前端报警按钮安装在监房通道、巡视道、岗楼、监区出入口、讯问室和看守值班室等处，并设明显警示标志。
同时执勤民警配带无线报警装置。
8.在押人员报告系统：
本系统用于监室内遇有在押人员逃跑、自杀、互殴、急症等紧急情况时，在押人员直接向值班民警报告，以便及时处置。
系统主机设置监区民警值班室。
在各监室门附近距地1.4米设置对讲分机，分机采用手动开关报警。
主机具有报警功能，且可联动录音录像功能。
9.会见管理系统：
本系统用于对在押人员会见过程进行管理。
掌握会见动态，防止通风报信和违禁物品传递等意外发生。
会见管理主机民警值班室，系统主机应具有监视、监听、录音录像和控制功能。
会见一般采用电话对讲方式，对讲机安装在会见室隔离屏障两侧台面；监控摄像机在屏障两侧设置。
10.电化教育系统：
看守所一般设有电化教育系统对在押人员实施教育转化工作。
该系统可采用闭路电视系统或广播系统。
前端电视机监室内嵌墙安装。
前端扬声器监室门附近安装。
电视机及扬声器均设安全防护措施防止破坏。
11.通信指挥系统及监管信息系统
通信指挥系统用于保障看守所联络畅通，遇有紧急情况时，能够运用公网电话、专网电话、无线移动等通讯工具及时上报情况，按预定方案调动指挥警力，快速处置。
通信指挥系统应与驻地武警和同级公安机关指挥中心联通。
各控制室、民警武警值班室、领导室、收押室、岗楼、讯问指挥室等部位均需安装通信设备。
监管信息系统，由计算机内部局域网组成，实现对业务数据的采集统计，查询上报及监管信息资源共享等功能。
局域网需接入公安信息网。
控制室，收押室、值班室、办公室和领导室等处设置信息终端。
12.结语
本文介绍了看守所的强电及弱电的设计内容，其中一些特殊做法，需要同行们注意。
其一警卫照明及技术防范系统用电按一级负荷设计。
其二各种管线尽量暗敷。
其三明装电气设备安
装牢靠并做防护措施。
其四各种技术防范措施齐全。
技防只是看守所安全防范的一个组成部分，要保障根本安全，还需与人防、物防有机结合。
参考文献：
1. 公安部监所管理局.JGJ127-2000看守所建筑设计规范 [S].中国计划出版社
2. 司法部监狱管理局.建标139-2010监狱建设标准 [S].中国计划出版社
3. 公安部监所管理局. GB25287-2010周界防范高压电网装置[S].中国标准出版社。
