VAC手套箱操作说明

VAC Omni-lab 手套箱操作说明

一、手套箱结构

手套箱正面：

手套箱顶部：

真空泵油雾过滤器

手套箱侧面：

控制面板：

当前压力（单位：英寸水柱）

压力控制范围

（最大是±5

英寸水柱）

压力范围调节按钮循环风机开关换气程序按钮再生程序按钮

循环风机开关状态显示

二、安装外部条件

1、Omni-lab单工位手套箱的尺寸是长203cm×宽85cm×高212cm（双工位长316cm）。要保证能够

顺利进入实验室。

2、拆箱的话需要准备撬棒，凿子，起钉锤，大扳手。

3、用户需要准备三到四瓶纯氮气钢瓶(要5个9的)，给手套箱提供惰性气体；一瓶氮氢混合气（H2

含量是3%~5%），用于给手套箱提供再生气体。

4、氮气减压阀两个，氮气和氮氢混合气使用时都是减压到35psi。

5、10mm外径的气管10米，用于连接气体钢瓶与手套箱。

三、开机运行

1. 打开氮气钢瓶，调节压力到35psi左右。

2. 接通电源。

3. 打开控制面板前的总开关，打开真空泵开关，此时手套箱自动控制手套箱压力在设定范围内。点

击控制面板的PRESSURE LIMITS可更改压力控制范围。当手套箱压力≥压力上限值时，排气阀门自动打开，真空泵会抽掉一些气体，压力就会降下来；当手套箱压力≤压力下限值时，进气阀门自动打开，补进一些气体，压力就会升上去。

4. 打开上面两个循环阀，（如果是串联溶剂吸附器，要选择是流过溶剂吸附器还是走旁通）点击控

制面板的BLOWER CONTROL打开循环风机，使风机状态显示ON。

5. 选择打开低温冰箱和独立溶剂吸附器（选件）。

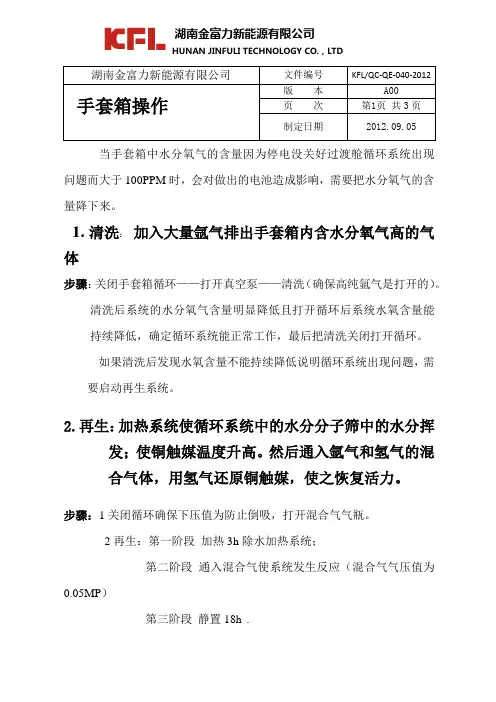

四、换气

新安装的手套箱，或者当水氧上升到200ppm以上时需要对手套箱进行换气，用氮气钢瓶的气置换手套箱内气体，使水氧降到200ppm以下

1.首先把氧分析仪转到AIR CAL档。

2.打开氮气钢瓶，调节压力到35psi左右。

3.关闭上面两个循环阀，点击控制面板的BLOWER CONTROL关闭循环风机，使风机状态显示OFF。

4.点击控制面板的PURGE GLOVE BOX，确认后压力会自动调整为3-5＂。

5.打开泄压阀Purge Valve，使自动补气速度大概为4~5秒补一次。此时手套箱进入连续换气状态。

6.如果气瓶没气了，会发现补气变得很急促。此时关闭泄压阀。更换一瓶新氮气，把压力调节为

35psi，打开泄压阀，调整补气速度。继续换气。

7.待水含量降到200ppm以下，关闭泄压阀，点击控制面板的STOP PURGE，打开两个循环阀，点

击控制面板的BLOWER CONTROL打开循环风机，然后把氧分析仪转到SAMPLE档，看氧是否已经降到200ppm以下，如果还没有就再次重复以上步骤；如果已经降到200ppm以下了那换气就完成了。

五、过渡舱使用

手套箱有两个过渡舱，一个大过渡舱一个小过渡舱，过渡舱是实验物品进出手套箱通道，在实际操作中会经常用到。大过渡舱和小过渡舱在操作上并没有太大区别，只是大过渡舱的排气阀EVACUATION VALVE和补气阀REFILL VALVE是分开的，而小过渡舱是合并在一起的。

放入物品：

1.检查关闭内舱盖，打开外舱盖，放入物品，关闭外舱盖。

2.进行排气补气循环，有三种选择，小过渡舱可按需要随意选择，大过渡舱建议用C一次循环，

因为大过渡舱体积大，做多次循环的话会从氮气瓶补入太多气使手套箱水氧升高：

A、打开排气阀（小过渡舱是把阀门转到EVACUATE端）抽真空3~5分钟后，关闭排气阀，打开

补气阀（小过渡舱是把阀门转到REFILL端）将压力补回到接近0。这样做3遍。

B、打开排气阀（小过渡舱是把阀门转到EVACUATE端）抽真空10~15分钟后，关闭排气阀，打

开补气阀（小过渡舱是把阀门转到REFILL端）将压力补回到接近0。这样做2遍。

C、打开排气阀（小过渡舱是把阀门转到EVACUATE端）抽真空30~40分钟后，关闭排气阀，打

开补气阀（小过渡舱是把阀门转到REFILL端）将压力补回到接近0。这样做1遍。

3.打开内舱盖，取出物品，关闭内舱盖。

取出物品：

1.检查确认关闭外舱盖。

2.跟放入物品一样做排气补气循环。

3.打开内舱盖，把物品放入过渡舱，关闭内舱盖，打开外舱盖，取出物品，关闭外舱盖。

行，不用做第二步排气补气循环了。

六、气体净化器再生

如果手套箱水或氧含量一直都比较高，降不下来，估计是气体净化器填料吸附饱和了，可做气体净化器再生。

1.检查：手套箱处于通电状态，控制器开，真空泵开，有足够的氮氢混合气（再生气），手套箱水

氧含量都在200ppm以内（否则要先进行换气）。

2.在手套箱左侧进气口的旁边还有一个写着VENT的接口，是用于再生时排放废气的，不能堵塞，

如果觉得废气污染大可接一条管子导向通风厨或者室外。

3.打开再生气瓶，打开氮气瓶，调节出口压力到35psi。

4.点击控制屏的BLOWER CONTROL关闭循环风机。

5.关闭两个循环阀。

6.点击控制屏REGENERATE PURIFIER，在出现的子菜单中选择标准再生（需时12小时）或者除溶

剂再生（需时15小时），如果平常在手套箱内会用到溶剂就选择除溶剂再生。

7.接着手套箱进入完全自动的再生过程，当再生完成时控制屏上会出现“再生已完成”的提示，

点击一下屏幕回复到主界面。

8.打开两个循环阀。

9.点击控制屏的BLOWER CONTROL打开循环风机。

10.关闭再生气瓶。

再生过程已完成，现在可以正常使用手套箱了。

七、真空泵使用

真空泵在手套箱系统中有多个用途，包括：手套箱排气；过渡舱抽真空；气体净化器再生时给气体净化器抽真空；独立溶剂吸附器更换填料后给溶剂吸附器抽真空。

一般情况下真空泵都是常开的，如果有会一段长时间不用手套箱也可以关闭真空泵，但必须把氮气瓶也关了。

当真空泵泵油低于液位下限就要补充泵油，当真空泵泵油变成深棕色或者变得比较稠就需要更换泵油步骤：

1．关闭真空泵，拔出电源线。

2．打开上端两个补油阀，松开并拔出排油管的堵头，用容器装着排出泵油。如果排不干净，可以拆出真空泵把真空泵抬高后再排油。

3．紧回排油管堵头，从补油阀倒入新泵油，使泵油液面在上下限之间。

4．改回补油阀，安装好真空泵，接上电源，打开真空泵开关。

油雾过滤器是过滤气体中的油雾并回收到泵内，如果发现过滤器里面有较多泵油表明回油管有堵塞，可拆出过滤器和回油管检查。

八、低温冰箱使用

低温冰箱是一个选件，用于低温保存样品，最低温度可到-35℃。

低温冰箱是独立控制的，电源和开关都是独立的，打开冰箱开关后冰箱要过5~10分钟才会启动，这是正常的。

显示表的绿色字显示设定值，可根据需要自行更改，红色字显示当前温度。

九、溶剂吸附器使用

溶剂吸附器有两种：

一种是独立溶剂吸附器，有独立的循环管循环阀和循环风机，并有一个独立风机开关，要吸附
