继电保护整定原则一、线路保护1、差动电流速断保护：躲过设备启动时最大暂态电流引起的不平衡电流、最大外部短路时的不平衡电流;2、纵差保护：纵差保护最小动作电流的整定按躲过设备启动过程中时的不平衡电流;比率制动系数K：按最大外部短路电流下差动保护不误动的条件,计算最大制动系数;3、瞬时电流速断保护：按躲过线路末端最大故障电流整定;4、定时限电流速断保护：按躲过相邻元件末端最大三相短路电流或相邻元件电流速断保护的动作电流配合,按两个条件中较大整定;5、过电流保护：按躲过分支线上设备最大起动电流之和来整定6、过负荷保护：按额定负荷电流整定7、低电压保护：按躲过保证设备起动时供电母线的最小允许电压,并计入可靠系数及电压继电器的返回系数;8、过热保护：过热保护涉及发热时间常数Tfr和散热时间Tsr二个定值;发热时间常数Tfr发热时间常数Tfr应由电动机制造厂提供,若制造厂没有提供该值,则可按估算方法进行;散热时间Tsr按电动机过热后冷却至常态所需时间整定;8、接地保护：按躲过外部最小单相接地故障电流;保护装置的一次动作电流,按躲过被保护分支外部单相接地故障时,从被保护元件流出的电容电流及按最小灵敏系数整定;二、变压器保护整定原则1、差动电流速断保护：1、躲开变压器的最大负荷电流;2、躲开外部短路时的最大不平衡电流;3、躲开变压器最大励磁涌流;3、零序差动保护：1）按躲过外部单相接地短路时的不平衡电流整定2）按躲变压器低压侧母线三相短路电流整定3）按躲过分支线上需要自起动的电动机的最大起动电流之和,即4）低压侧零序过电流保护的整定计算5）按躲过正常运行时变压器低压侧中性线上流过的最大不平衡电流4、高压侧过负荷保护：对称过负荷保护的动作电流,按躲过额定电流整定三、三段式电流保护瞬时电流速断保护+限时电流速断保护+定时限过电流保护1、瞬时电流速断保护作为本线路首端的主保护;它动作迅速、但不能保护线路全长;2、限时电流速断保护作为本线路首段的近后备、本线路末端的主保护、相邻下一线路首端的远后备;它能保护线路全长、但不能作为相邻下一线路的完全远后备;3、定时限过电流保护作为本线路的近后备、相邻下一线路的远后备;它保护范围大、动作灵敏、但切除故障时间长;阶段式电流保护的构成无时限电流速断只能保护线路的一部分,带时限电流速断只能保护本线路全长,但却不能作为下一线路的后备保护,还必须采用过电流保护作为本线路和下一线路的后备保护;由无时限电流速断、带时限电流速断与定时限过电流保护相配合可构成的一整套输电线路阶段式电流保护,叫做三段式电流保护;输电线路并不一定都要装三段式电流保护,有时只装其中的两段就可以了;例如用于“线路－变压器组”保护时,无时限电流速断保护按保护全线路考虑后,此时,可不装设带时限电流速断保护,只装设无时限电流速断和过电流保护装置;又如在很短的线路上,装设无时限电流速断往往其保护区很短,甚至没有保护区,这时就只需装设带时限电流速断和过电流保护装置,叫做二段式电流保护;。

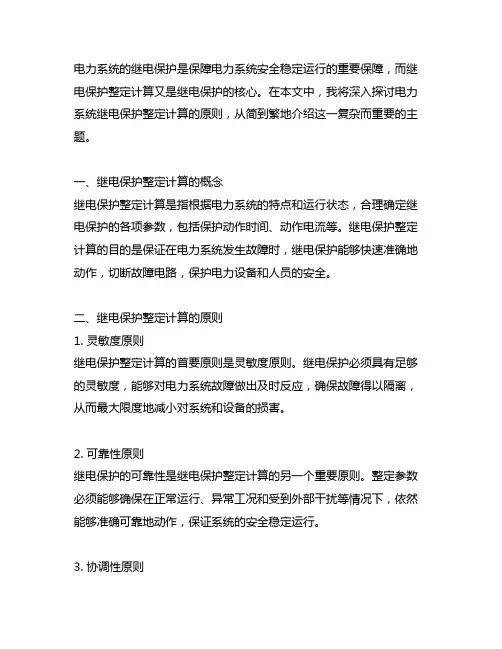

《电力系统继电保护整定计算原则》
电力系统的继电保护是保障电力系统安全稳定运行的重要保障，而继电保护整定计算又是继电保护的核心。
在本文中，我将深入探讨电力系统继电保护整定计算的原则，从简到繁地介绍这一复杂而重要的主题。
一、继电保护整定计算的概念继电保护整定计算是指根据电力系统的特点和运行状态，合理确定继电保护的各项参数，包括保护动作时间、动作电流等。
继电保护整定计算的目的是保证在电力系统发生故障时，继电保护能够快速准确地动作，切断故障电路，保护电力设备和人员的安全。
二、继电保护整定计算的原则1. 灵敏度原则继电保护整定计算的首要原则是灵敏度原则。
继电保护必须具有足够的灵敏度，能够对电力系统故障做出及时反应，确保故障得以隔离，从而最大限度地减小对系统和设备的损害。
2. 可靠性原则继电保护的可靠性是继电保护整定计算的另一个重要原则。
整定参数必须能够确保在正常运行、异常工况和受到外部干扰等情况下，依然能够准确可靠地动作，保证系统的安全稳定运行。
3. 协调性原则在复杂的电力系统中，不同继电保护之间需要相互协调，避免误动作和漏动作，确保故障得以隔离，同时又不影响系统的正常运行。
继电保护整定计算的原则之一就是协调性原则，确保各种继电保护之间能够协调动作，形成保护层级。
4. 经济性原则在进行继电保护整定计算时，还要考虑经济性原则。
即在保证继电保护可靠、灵敏和协调的前提下，尽量减小继电保护的成本，包括设备成本、运行维护成本等。
三、继电保护整定计算的方法1. 试验法对于新建的电力系统或设备，可以通过现场试验的方法来进行继电保护的整定计算。
在实际运行中，根据试验结果来对继电保护的整定参数进行调整。
2. 经验法在实际运行中，积累了大量的继电保护整定经验。
通过对历史故障数据的分析和总结，可以形成一定的经验公式或规则，用于继电保护整定计算。
3. 数学分析法随着电力系统的复杂性和继电保护技术的不断发展，数学分析法在继电保护整定计算中的应用越来越广泛。
通过建立电力系统的数学模型，进行仿真和计算，可以更精确地确定继电保护的整定参数。

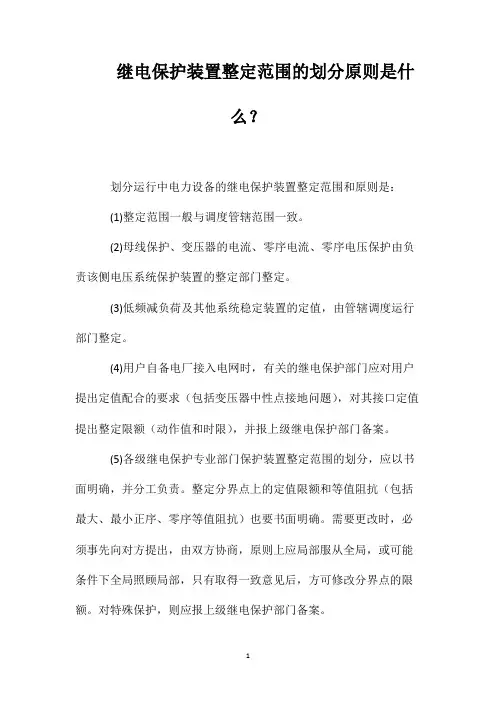

继电保护装置整定范围的划分原则是什么？
继电保护装置整定范围的划分原则是什
么？
划分运行中电力设备的继电保护装置整定范围和原则是：
(1)整定范围一般与调度管辖范围一致。
(2)母线保护、变压器的电流、零序电流、零序电压保护由负责该侧电压系统保护装置的整定部门整定。
(3)低频减负荷及其他系统稳定装置的定值，由管辖调度运行部门整定。
(4)用户自备电厂接入电网时，有关的继电保护部门应对用户提出定值配合的要求（包括变压器中性点接地问题），对其接口定值提出整定限额（动作值和时限），并报上级继电保护部门备案。
(5)各级继电保护专业部门保护装置整定范围的划分，应以书面明确，并分工负责。
整定分界点上的定值限额和等值阻抗（包括最大、最小正序、零序等值阻抗）也要书面明确。
需要更改时，必须事先向对方提出，由双方协商，原则上应局部服从全局，或可能条件下全局照顾局部，只有取得一致意见后，方可修改分界点的限额。
对特殊保护，则应报上级继电保护部门备案。
(6)电网接线有较大变化时，各级继电保护部门均应编制所属范围内各母线点的综合电抗及允许整定时间表，发至有关单位作为整定配合的依据，各单位据此对所辖范围内的继电保护定值进行核算和修改工作。
继电保护四原则
整定计算的基本要求继电保护有四个基本要求，即可靠性、选择性、灵敏性、速动性，要全面考虑。
在某些情况下，“四性”的要求有矛盾不能兼顾时，应有所侧重；片面强调某一项要求，都会导致保护复杂化、影响经济指标及不利于运行维护等弊病。
整定计算尤其需要处理好四性的协调关系。
(一) 可靠性要求保护装置处于良好状态，随时准备动作。
保护装置的误动作是造成正常情况下停电、事故情况下扩大事故的直接根源，因此必须避免，用简单的话来说，就是“该动的就动，不该动的不动”，即不误动、不拒动。
保护的可靠性主要由高质量的保护装置、合理的设计、可靠的安装调试、精心的运行维护来保证。
整定计算中，主要通过制定简单、合理的保护方案来保证。
另外在运行方式变化时应注意对定值进行调整以确保保护系统可靠动作。
(二) 选择性选择性是指当电力系统发生故障时，继电保护装置应该有选择性地切除故障部分，让非故障部分继续运行，使停电范围尽量缩小。
首先由故障线路或元件本身的保护切除故障，当上述保护或开关拒动时，才允许相邻保护动作。
继电保护选择性的满足，主要由整定计算来考虑，通过正确整定保护装置的动作值和动作时间来实现，即通常说的灵敏度和动作时间配合，其原则是从故障点向电源方面的各级保护，其灵敏度逐级降低，其动作时限逐级增长。
时限配合：上一级保护时限比下一级保护时限要大，所大的时限差，即为时限级差。
此时限级差视不同的配合情况选取不同的数值。
一般情况下，高精度时间元件的保护之间相互配合的级差采用0.3S；与差动及瓦斯保护、纵联保护、横差保护等之间配合的级差采用0.4S，定时限与反时限保护配合的级差采用 0.5S。
保护范围配合：也叫灵敏度有配合。
保护装置对被保护对象的故障反应有一定的范围，上一级保护的保护范围应比下一级相应段保护范围为短，即在下一级保护范围末端故障时，下一级保护动作，上一级保护不动作这叫做范围有配合。
选择性是继电保护中的一个很重要的问题，一般不允许无选择性产生。

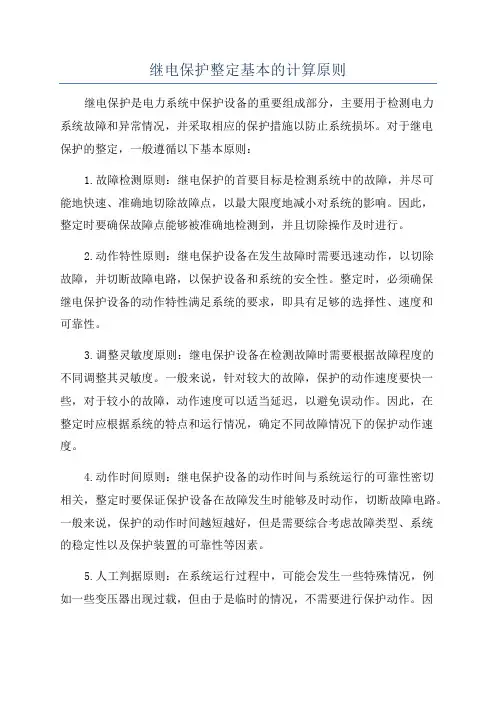

继电保护整定基本的计算原则
继电保护整定基本的计算原则继电保护是电力系统中保护设备的重要组成部分，主要用于检测电力系统故障和异常情况，并采取相应的保护措施以防止系统损坏。
对于继电保护的整定，一般遵循以下基本原则：1.故障检测原则：继电保护的首要目标是检测系统中的故障，并尽可能地快速、准确地切除故障点，以最大限度地减小对系统的影响。
因此，整定时要确保故障点能够被准确地检测到，并且切除操作及时进行。
2.动作特性原则：继电保护设备在发生故障时需要迅速动作，以切除故障，并切断故障电路，以保护设备和系统的安全性。
整定时，必须确保继电保护设备的动作特性满足系统的要求，即具有足够的选择性、速度和可靠性。
3.调整灵敏度原则：继电保护设备在检测故障时需要根据故障程度的不同调整其灵敏度。
一般来说，针对较大的故障，保护的动作速度要快一些，对于较小的故障，动作速度可以适当延迟，以避免误动作。
因此，在整定时应根据系统的特点和运行情况，确定不同故障情况下的保护动作速度。
4.动作时间原则：继电保护设备的动作时间与系统运行的可靠性密切相关，整定时要保证保护设备在故障发生时能够及时动作，切断故障电路。
一般来说，保护的动作时间越短越好，但是需要综合考虑故障类型、系统的稳定性以及保护装置的可靠性等因素。
5.人工判据原则：在系统运行过程中，可能会发生一些特殊情况，例如一些变压器出现过载，但由于是临时的情况，不需要进行保护动作。
因此，整定时需要根据经验和实际情况，设置人工判据，以避免不必要的保护动作。
6.综合考虑原则：继电保护的整定是一个综合考虑多个因素的过程，需要考虑系统的元件参数、运行情况、故障类型以及保护装置的技术指标等问题。
同时，还需要根据系统的实际需求，合理地选择保护原则和整定方法，以保证保护装置的可靠性和有效性。
在继电保护的整定过程中，需要对系统的拓扑结构和参数进行分析，确定各个保护装置的整定值。
一般来说，整定计算主要包括以下几个方面：1.故障电流计算：根据系统的参数和拓扑结构，计算不同类型故障情况下的故障电流值。

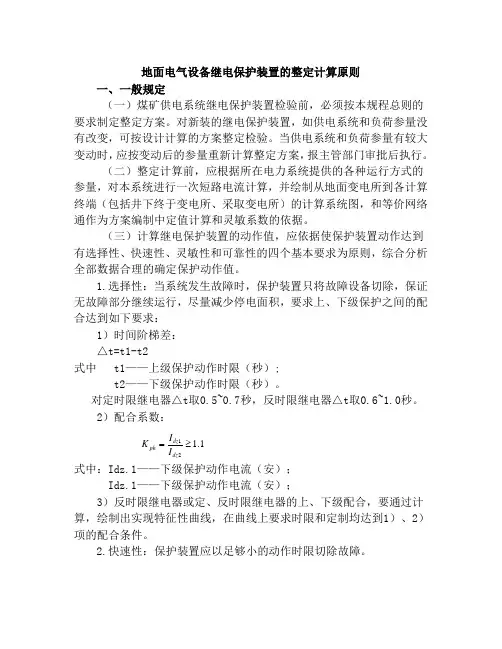

电气设备继电保护装置的整定计算原则及方法
地面电气设备继电保护装置的整定计算原则一、一般规定（一）煤矿供电系统继电保护装置检验前，必须按本规程总则的要求制定整定方案。
对新装的继电保护装置，如供电系统和负荷参量没有改变，可按设计计算的方案整定检验。
当供电系统和负荷参量有较大变动时，应按变动后的参量重新计算整定方案，报主管部门审批后执行。
（二）整定计算前，应根据所在电力系统提供的各种运行方式的参量，对本系统进行一次短路电流计算，并绘制从地面变电所到各计算终端（包括井下终于变电所、采取变电所）的计算系统图，和等价网络通作为方案编制中定值计算和灵敏系数的依据。
（三）计算继电保护装置的动作值，应依据使保护装置动作达到有选择性、快速性、灵敏性和可靠性的四个基本要求为原则，综合分析全部数据合理的确定保护动作值。
1.选择性：当系统发生故障时，保护装置只将故障设备切除，保证无故障部分继续运行，尽量减少停电面积，要求上、下级保护之间的配合达到如下要求：1）时间阶梯差：△t=t1-t2式中 t1——上级保护动作时限（秒）;t2——下级保护动作时限（秒）。
对定时限继电器△t 取0.5~0.7秒，反时限继电器△t 取0.6~1.0秒。
2）配合系数：式中：Idz.1——下级保护动作电流（安）；Idz.1——下级保护动作电流（安）；3）反时限继电器或定、反时限继电器的上、下级配合，要通过计算，绘制出实现特征性曲线，在曲线上要求时限和定制均达到1）、2）项的配合条件。
2.快速性：保护装置应以足够小的动作时限切除故障。
1.121≥=dz dz ph I I K3.灵敏性：保护装置应有较高的灵敏度，灵敏度用灵敏系数表示： 1）对于反映故障时参量增加的保护装置：灵敏系数=保护区末端金属性短路时故障参数的最小计算值/保护装置动作参数的整定值2）对于反映故障时参量降低的保护装置：灵敏系数=保护装置动作参数的整定值/保护区末端金属性短路时故障参数的最大计算值保护装置的灵敏系数应根据不利的运行方式和故障类型进行计算，但对可能性很小的情况可不考虑。
继电保护整定的计算原则
继电保护整定的计算原则继电保护装置是当电力系统中的电力元件（如发电机、线路等）或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员适时发出警告信百号，或者直接向所掌控的断路器发出跳闸命令以停止这些事件进展的一种自动化措施的设备。
继电保护重要是利用电力系统度中元件发生短路或异常情况时的电气量（电流、电压、功率、频率等）的变化构成继电保护动作的原理，还有其他的物理量，如变压器油箱内专故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。
（1）需符合《电力装置的继电保护和自动装置设计规范》GB5006292等相关国家标准。
（2）牢靠性、选择性、灵敏性、速动性应严格保障。
（3）电力系统最大最小运行方式最大运行方式：系统在该方式下运行时，具有最小的短路阻抗值，发生短路后产生的短路电流最大的一种运行方式。
一般依据系统最大运行方式的短路电流来效验所选用的电气设备的稳定性。
最小运行方式：系统在该方式下运行时，具有最大的短路阻抗，发生短路后产生的短路电流最小的一种运行方式。
一般依据系统最小运行方式的短路电流值来效验继电保护装置的灵敏度。
（4）电流速断保护的基本计算及其保护范围电流速断保护是一种仅反应于电流增大而瞬时动作的一种电流保护类型。
保护的按线路末端显现三相短路时的短路电流来整定，取肯定的牢靠系数Krel，牢靠系数一般为1.2～1.3,保护起动电流Iact按下式计算：（5）限时速断和限时过流保护的基本计算及整定限时速断保护是反应于电流增大而延时动作的一种电流保护类型，限时电流速断保护要求在系统的最小运行方式下，线路末端发生两相短路时，具有充足的反应本领，这个本领通常用灵敏系数Ksen来衡量，一般要求Ksen≥1.3～1.5，灵敏系数按下式校验：当按最小运行方式下线路末端的两相短路电流校验灵敏度不充足要求时，可按下一线路的速断保护定值来整定，并取肯定的搭配系数Kmat，通常Kmat取1.15。
110kV线路继电保护整定原则
3～110kV线路继电保护整定计算原则1一般要求1。
1整定计算使用的正常检修方式是在正常运行方式的基础上，考虑N—1的检修方式，一般不考虑在同一厂（站）的母线上同时断开所联接的两个及以上运行设备（线路、变压器等）。
1。
2保护装置之间的整定配合一般按相同动作原理的保护装置之间进行配合，相邻元件各项保护定值在灵敏度和动作时间上一般遵循逐级配合的原则,特殊情况设置解列点。
1.3保护动作整定配合时间级差一般取0。
3秒。
1.4线路重合闸一般均投入三相重合闸,系统联系紧密的线路投非同期重合，发电厂出线联络线路少于4回时电源侧重合闸投检同期合闸、对端投检无压合闸,重合时间一般整定为对端有全线灵敏度段最长时间加两个时间级差。
2.快速保护整定原则2。
1高频启信元件灵敏度按本线路末端故障不小于2。
0整定，高频停信元件灵敏度按本线路末端故障不小于1。
5~2.0整定。
2.2高频保护线路两侧的启信元件定值（一次值)必须相同。
2.3分相电流差动保护的差动电流起动值按躲过被保护线路合闸时的最大充电电流整定，并可靠躲过区外故障时的最大不平衡电流，同时保证线路发生内部故障时有足够灵敏度,灵敏系数大于2，线路两侧一次值动作值必须相同。
2。
4分相电流差动保护的其它起动元件起动值应按保线路发生内部故障时有足够灵敏度，灵敏系数大于2整定,同时还应可靠躲过区外故障时的最大不平衡电流.3后备保护的具体整定原则：以下各整定原则中未对其时间元件进行具体描述，各时间元件的定值整定应根据相应的动作配合值选取。
1 相间距离Ⅰ段：原则1：“按躲本线路末端故障整定”。
所需参数:可靠系数K K =0.8~0.85计算公式：L K DZ Z K Z ≤Ⅰ变量注解：ⅠDZ Z ――定值L Z ――线路正序阻抗原则2：“单回线终端变运行方式时，按伸入终端变压器内整定”。
所需参数：线路可靠系数K K =0。
8～0.85变压器可靠系数KT K ≤ 0.7计算公式：'T KT L K DZ Z K Z K Z +≤Ⅰ变量注解：'T Z ――终端变压器并联等值正序阻抗。
地面变电所继电保护定期整定制度[2]
![地面变电所继电保护定期整定制度[2]](https://img.taocdn.com/s3/m/db32f4377ed5360cba1aa8114431b90d6c85898b.png)
地面变电所继电保护定期整定制度1. 前言地面变电所继电保护是电力系统中十分重要的一个环节。
为确保变电站的正常工作，对继电保护进行定期整定是必要的。
正确的继电保护整定能够有效地保护设备和人员的安全。
2. 继电保护整定要求继电保护整定需要按规定的要求进行。
整定要求如下：1.继电保护整定要确保不错关、不漏保。
2.继电保护整定要确保不误动、不误闭。
3.继电保护整定要满足电力系统的安全和经济运行要求。
3. 继电保护整定周期按照国家电力公司的规定，地面变电所继电保护整定周期如下：1.一次整定：在投产前，或设备变更后，进行首次整定。
2.日常巡视：每日巡视一次。
3.定期检查：每年定期检查一次，检查时间为5月份至8月份。
4.定期整定：每三年进行一次定期整定，整定时间为检查后半年至次年3月份。
4. 继电保护整定步骤继电保护整定需要按照一定的步骤进行，步骤如下：1.准备工作：切断被整定设备对电力系统的接触，取下被整定设备所带的继电保护装置。
2.仪器调校：根据被整定设备的参数和报警条件，设置继电保护装置的参数。
3.装置对比校验：将被整定设备的参数与继电保护装置的参数进行对比校验。
4.整定计算：根据被整定设备的参数和报警条件，计算继电保护装置的参数。
5.整定记录：记录整定设备的参数和整定计算结果。
5. 继电保护整定质量控制为了确保整定质量，继电保护整定还需要进行质量控制。
质量控制要求如下：1.整定设备要符合国家标准。
2.整定计算要依据现行规程进行。
3.整定记录要真实、准确、完整。
6. 继电保护整定的注意事项在进行继电保护整定时需要注意以下事项：1.严格按照规定的周期进行整定。
2.在整定过程中，确保被整定设备切断与系统的接触。
3.在整定过程中，确保被整定设备不受影响，不造成供电中断。
4.严格按照规定的步骤进行整定，确保整定质量。
7. 结论地面变电所继电保护定期整定制度是电力系统中的一个非常重要的环节。
正确的整定能够有效地保护设备和人员的安全，确保电力系统的正常运行。
配电网继电保护整定计算原则
配电网继电保护整定计算原则1.规范性引用文件1）GB/T14285-2006继电保护和安全自动装置技术规程2）DL/T584-20173kV~110kV电网继电保护装置运行整定规程3）Q/GDW766-201210kV~110（66）kV线路保护及辅助装置标准化设计规范4）Q/GDW767-201210kV~110（66）kV元件保护及辅助装置标准化5）Q/GDW442-2010国家电网继电保护整定计算技术规范235〜220kV变电站10kV出线开关整定原则2.1电流速断保护1）按躲过本线路末端最大三相短路电流整定,计算公式如下：I DZ1-K K Xl Dmax⑶式中：K K—可靠系数，取K K>1.3；取可靠系数大于1.3是在考虑各种误差的基础上进行的，一般可根据线路长度、装置误差等因素酌情考虑；I Dmax（3）—系统大方式下，本线路末端三相短路时流过保护的最大短路电流。
2）宜与上一级变压器低压侧限时速断保护配合，可靠系数不小于1.1。
3）对于保护范围伸入下级线路或设备的情况，为避免停电范围扩大，可增加短延时。
4）时间取0〜0.15s。
2.2限时速断电流保护1）按保线路末端故障有灵敏度整定，灵敏系数满足2.4要求。
2）按与下一级线路电流速断保护相配合，时间级差宜取0.3〜0.5s。
计算公式如下：I DZ2>K K XK fmax XI DZ1'式中：K K—可靠系数，取K K>I.I；K fmax—最大分支系数，其分支系数应考虑在下一级线路末端短路时，流过本线路保护的电流为最大的运行方式。
【DZ1'—下一级线电流速断保护电流定值。
3)灵敏度不满足要求时，按与下一级线路限时速断电流保护配合。
4)应与上一级变压器10kV侧限时速断电流保护配合，可靠系数不小于1.1。
若时间无法与上一级变压器10kV侧限时速断电流保护配合，可退出本段保护，只考虑投入电流速断保护。
110kV-35kV区域电网继电保护整定原则浅析
110kV-35kV区域电网继电保护整定原则浅析摘要：本次讨论可分为几部分：区域电网继电保护配置原则；区域电网继电保护整定原则；系统负荷计算，短路电流的计算；主变压器继电保护的配置、整定及校验的确定。
10kV出线继电保护的配置、整定及校验的确定。
无功补偿系统继电保护配置、整定及校验。
关键词：保护配置原则；保护整定原则；负荷计算；无功功率；短路电流；继电保护一、35kV变电站的保护整定原则（一）抚宁电网通用整定原则1、35kV及以下线路保护的重合闸时间均整定1.5S2、上、下级之间保护配合的时间级差选择0.3S或0.5S，根据情况选定。
二、变压器保护（一）差动保护定值1、差动速断电流定值整定原则：按躲变压器投运时的励磁涌流整定，一般取K：倍数Ie：变压器额定电流nTA：CT变比倍数K值与变压器容量和系统电抗有关，容量越大，系统电抗越大，K值取值越小。
2、差动保护启动电流定值按躲过变压器额定负载时的不平衡电流整定。
Iop.min=Krel（Ker+△U+△m）IeKrel：可靠系数，取1.3～1.5Ie：变压器额定电流Ker:电流互感器的比误差，10P型取0.03×2，5P型和TP型取0.01×2 △U：变压器调压引起的误差，取调压范围偏离额定值的最大值△m：由于电流互感器变比未完全匹配产生的误差，一般取0.05整定原则：工程计算中可选取Iopmin=（0.2Ie～0.5Ie），一般不小于0.3Ie 建议整定为0.5Ie（躲过变压器额定负载时的不平衡电流）3、二次谐波制动系数整定原则：根据经验，二次谐波制动比可整定为0.15～0.20建议整定为0.154、比率制动系数整定原则：根据差动保护的制动原理进行计算，一般整定0.5即可。
（二）35kV侧后备保护定值1、复压闭锁过流定值整定原则：35kV侧复压闭锁过流整定一段，一时限跳各侧断路器。
过流保护不带方向，经低压侧复合电压闭锁。
2）负序电压闭锁定值U2整定原则：按躲正常运行时的最大不平衡电压整定。
继电保护整定原则
继电保护整定原则一、6kv变〔配〕电所电源盘过流保护装置的整定计算原则1. 过流保护1〕.按躲开最大负荷电流计算动作值。
继电器动作电流为I dz=K k K jx I zd /K h式中K k——可靠系数，取1.2~1.3K jx——接线系数，星形接线为1，两相电流差接线为3I zd——最大负荷电流(矿井总负荷电流)K h——电流互感器变比K f——继电器返回系数，取0.852〕. 以保护最远点二相短路电流I(2)dmin校核灵敏系数。
K l=I(2)dmin/I dz>22.速断保护1〕按躲开母线最大三相短路电流计算动作值。
继电器动作电流为I dz=K k K jx I(3)dmax /K h式中K k——可靠系数，取1.2~1.3K jx——接线系数，星形接线为1，两相电流差接线为3I(3)dmax——母线最大三相短路电流K h——电流互感器变比2〕以保护最远点二相短路电流I(2)dmin校核灵敏系数。
K l=I(2)dmin/I dz>2二、6kv线路变〔配〕电所馈出线路保护装置的整定计算原则1.速断保护1〕按躲开线路末端最大三相短路电流计算动作值。
继电器动作电流为I dz=K k K jx I(3)dmax /K h式中K k——可靠系数，取1.2~1.3K jx——接线系数，星形接线为1，两相电流差接线为3I(3)dmax——被保护线路末端最大三相短路电流K h——电流互感器变比2〕以保护安装处最小二相短路电流I(2)dmin校核灵敏系数。
K l=I(2)dmin/I dz>23〕校核最小保护X围。
被保护线路实际长度L应大于保护线路最小允许长度L min。
2.过流保护1〕.按躲开最大负荷电流计算动作值。
继电器动作电流为I dz=K k K jx I zd /K h K f式中K k——可靠系数，取1.2~1.4K jx——接线系数，星形接线为1，两相电流差接线为3I zd——被保护线路最大工作电流K h——电流互感器变比K f——继电器返回系数，取0.852〕.以被保护线路末端最小二相短路电流I(2)dmin校核灵敏系数。
电网继电保护的整定应遵循什么原则？220kV及以上电网如何？
电网继电保护的整定应遵循什么原则？220kV及以上电网如何？(l)电网继电保护的整定原则。
1)为保证电网继电保护的选择性，上、下级之间的继电保护装置的整定值，从时间长短和定值大小上应遵循逐级配合的原则，以保证电网发生故障时有选择性地切除故障。
即当下一级线路或元件故障时，故障线路或元件的继电保护整定值在灵敏度和动作时间上均与上一级线路或元件的继电保护整定值相配合，以保证故障线路或元件能被及时切除，而非故障线路或元件则能继续保持运行，从而维持电网在一定条件下的稳定运行。
2)对瞬时动作的保护或保护的瞬时段，其整定值应保证在被保护元件外部故障时，可靠不动作，但单元或线路变压器组（包括一条线路带两台终端变压器）的情况除外。
3)继电保护整定计算应以正常运行方式为依据。
所谓正常运行方式是指常见的运行方式和被保护设备相邻近的一回线或一个元件检修的正常检修运行方式。
对特殊运行方式，可以按专用的运行规程或者依据当时实际情况临时处理，并考虑以下情况：①对同杆并架的双回线，考虑双回线同时检修或双回线同时跳闸的情况；②发电厂有两台机组时，应考虑全部停运的方式，即一台机组检修时，另一台机组故障跳闸；发电厂有三台机组时，可考虑其中两台容量较大的机组同时停运的方式；③电力系统运行方式应以调度运行部门提供的书面资料为依据。
4)故障类型的选择以单一设备的常见故障为依据，一般以简单故障进行保护装置的整定计算。
5)灵敏度按正常运行方式下的不同故障类型进行校验，保护在对侧断路器跳闸前和跳闸后均能满足规定的灵敏度要求。
(2)对220kV及以上电网继电保护整定的基本原则除遵循上述原则外，还包括以下两点。
1)对于220kV及以上电压电网的线路继电保护一般都采用近后备原则。
当故障元件的一套继电保护装置拒动时，由相互独立的另一套继电保护装置动作切除故障，而当断路器拒绝动作时，启动断路器失灵保护，断开与故障元件相连的所有其他连接电源的断路器。
2)变压器中性点接地运行方式的安排，应尽量保持变电站零序阻抗基本不变。

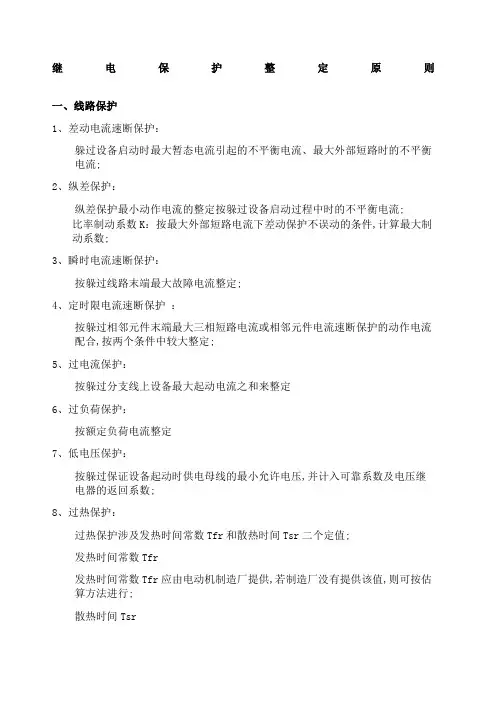

继电保护整定原则
继电保护整定原则 Prepared on 22 November 2020继电保护整定原则一、线路保护1、差动电流速断保护：躲过设备启动时最大暂态电流引起的不平衡电流、最大外部短路时的不平衡电流。
2、纵差保护：纵差保护最小动作电流的整定按躲过设备启动过程中时的不平衡电流。
（比率制动系数K：按最大外部短路电流下差动保护不误动的条件，计算最大制动系数。
）3、瞬时电流速断保护：按躲过线路末端最大故障电流整定。
4、定时限电流速断保护：按躲过相邻元件末端最大三相短路电流或相邻元件电流速断保护的动作电流配合，按两个条件中较大整定。
5、过电流保护：按躲过分支线上设备最大起动电流之和来整定6、过负荷保护：按额定负荷电流整定7、低电压保护：按躲过保证设备起动时供电母线的最小允许电压，并计入可靠系数及电压继电器的返回系数。
8、过热保护：过热保护涉及发热时间常数Tfr和散热时间Tsr二个定值。
发热时间常数Tfr发热时间常数Tfr应由电动机制造厂提供，若制造厂没有提供该值，则可按估算方法进行。
散热时间Tsr按电动机过热后冷却至常态所需时间整定。
8、接地保护：按躲过外部最小单相接地故障电流。
（保护装置的一次动作电流，按躲过被保护分支外部单相接地故障时，从被保护元件流出的电容电流及按最小灵敏系数整定。
）二、变压器保护整定原则1、差动电流速断保护：1）、躲开变压器的最大负荷电流。
2）、躲开外部短路时的最大不平衡电流。
3）、躲开变压器最大励磁涌流。
3、零序差动保护：1）按躲过外部单相接地短路时的不平衡电流整定2）按躲变压器低压侧母线三相短路电流整定3）按躲过分支线上需要自起动的电动机的最大起动电流之和，即4）低压侧零序过电流保护的整定计算5）按躲过正常运行时变压器低压侧中性线上流过的最大不平衡电流4、高压侧过负荷保护：对称过负荷保护的动作电流，按躲过额定电流整定三、三段式电流保护瞬时电流速断保护+限时电流速断保护+定时限过电流保护1、瞬时电流速断保护作为本线路首端的主保护。
高压继电保护整定原则及方法
高压继电保护整定原则及方法继电保护整定应以合理的运行方式和可能的故障类型为依据，并就满足可靠性、选择性、灵敏性和速动性四项基本要求。
可靠性是指保护应该动作时应动作，不应该动作时不动作。
选择性是指首先由故障设备或线路本身的保护切除故障。
灵敏性是指在设备或线路的被保护范围内发生金属性短路时，保护装置应具有的必要的灵敏性系数。
速动性是指保护装置应能尽快的切除短路故障，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围。
在煤矿高压系统中的常用的需合理整定的设备有变压器、供电线路、电动机。
现就上述四种整定方法分别介绍一下。
1、供电线路、变压器、电动机的整定
1）过负荷整定，保护装置动作电流按所控制负荷的额定电流整定。
Iz=Ie
2）短路保护整定，①保护装置的动作电流按应躲过可能出现的过负荷电流。
I z=K k·K x·K gh·I eb
式中：Iz——保护装置动作电流，A；
K k——可靠系数，用于电流速断保护时取1.3和1.5；
K x——接线系数，接于相电流时取1，接于相电流差时取；
K gh——过负荷系数，取1.3～1.5；
I eb——变压器高压侧额定电流，A。
保护装置的灵敏系数按系统最小运行方式下线路末端最小两相短路电流检验。
K=≥1.5。
中国南方电网地区电网继电保护整定原则(试行)
中国南方电网地区电网继电保护整定原则（试行）中国南方电网电力调度通信中心二OO九年三月目 次1范围.................................................................................................................................................. 1 2规范性引用文件 .............................................................................................................................. 1 3 术语与定义 .. (1)3.1配合 .........................................................................................................................................1 3.2重合闸整定时间z t .................................................................................................................1 4 整定计算的有关要求 . (2)4.1对电网接线的要求 .................................................................................................................2 4.2对调度运行方式的要求 .........................................................................................................2 4.3对保护配置的要求 .................................................................................................................3 4.4 对联网地区电源的要求 (5)5 继电保护整定的规定 (5)5.1一般规定 .................................................................................................................................5 5.2线路保护 .................................................................................................................................8 5.3母线和断路器失灵保护 ....................................................................................................... 26 5.4变压器保护 ........................................................................................................................... 27 5.5 35K V 及以下保护 .. (36)中国南方电网地区电网继电保护整定原则1 范围1.1 本整定原则规定了南方电网地区电网继电保护运行整定的原则、方法和具体要求。
6kV侧线路和设备继电保护整定原则
一、 6kV 侧线路和设备继电保护整定原则6.1 6kV/400V 配电变压器保护整定原则6.1.1 瞬时电流速断保护整定计算公式：max 21d k dz I K I ⨯=，Ldz dzj n I I 1= 式中K k 为可靠系数，取1.3；I d2max 为系统最大运行方式下，变压器二次侧出线端发生三相短路时，折算到一次侧的稳态短路电流（见附录1），若为T 接变压器，则保护须与其中短分支、大容量的变压器相配合；n L 为电流互感器的变比；I dz1为保护装置一次动作电流；I dzj 为继电器动作电流。
灵敏系数校验公式：1min 11min 187.023dz d dz d m I I I I K ⨯≈⨯= 式中I d1min 为系统最小方式下，保护安装处（变压器一次侧进线端）的三相稳态短路电流（见附录2）；K m 为灵敏系数，要求K m ≥2。
如果K m <2，则需要验证系统主要运行方式下的灵敏性。
速断保护动作时间可整定为0s 。
6.1.2 过电流保护整定计算公式： h e zq k dz K I K K I 11=，Ldz dzj n I I 1= 式中K k 为可靠系数，取1.3；K zq 为自启动时引起的过负荷倍数，取1.5；K h 为继电器的返回系数，取0.85；I e1为变压器一次侧额定电流，若为T 接变压器，则I e1为T 接变压器一次侧额定电流之和。
灵敏系数校验公式：1min 21min 287.023dz d dz d m I I I I K ⨯≈⨯=，要求K m ≥1.25。
作为6kV 侧电网的最末级，过电流后备保护的动作时限可取0.3s 。
6.1.3 低电压启动的过电流保护电压定值计算公式：e dz U U 6.01=，Ydz dzj n U U 1= 式中U e 为电网额定线电压；n Y 为电压互感器变比；U dz1为一次动作电压定值；U dzj 为继电器的动作电压定值。
中国南方电网220-500kV继电保护整定原则
中国南方电网220～500kV系统继电保护整定原则中国南方电网电力调度通信中心2007年11月1. 总则1.1 本整定原则主要依据下列规程，并结合南方电网的实际情况编写，作为《220～500kV 电网继电保护装置运行整定规程》的补充。
引用规程：DL/T 559－94 220～500kV电网继电保护装置运行整定规程DL/T 553－94 220～500kV电力系统故障动态记录技术准则DL/T 684－1999 大型发电机变压器继电保护整定计算导则GB/T 14285-2006 继电保护和安全自动装置技术规程1.2 本整定原则适用于南方电网220～500kV系统，南方电网各级调度机构和发、输、变、供电单位以及在南方电网从事继电保护的科研、设计、施工、制造等单位，均应遵守本规定。
1.3 本整定原则由中国南方电网电力调度通信中心（以下简称总调）负责组织编制、修订和解释。
2. 基本原则2.1 继电保护整定计算以电网年度运行方式为依据，考虑正常运行方式下被保护设备相邻一个元件检修的方式。
2.2 220～500kV电网继电保护的运行整定，应以保证电网全局的安全稳定运行为根本目标。
如果由于电网运行方式、装置性能等原因，不能同时兼顾速动性、选择性或灵敏性要求时，应遵循局部电网服从整个电网、下一级电网服从上一级电网、局部问题自行消化的原则，同时应尽量考虑局部电网和下一级电网的需要。
2.3 保护正常按金属性短路整定，整定配合一般情况下按照相同动作原理的保护装置之间进行配合，保护在定值和动作时间上应遵循逐级配合的原则。
为了保证灵敏度而在定值上无法配合时，可考虑反应同类故障不同原理之间保护配合。
特殊情况下可设解列点。
2.4 双回线环网配合困难时，按正常双回线路及相邻双回线路正常运行，考虑其它相邻一个元件检修的方式进行配合整定。
在平行双回线一回检修时，相邻线的纵联、母差保护应投运，保留运行的一回线路的后备保护延时段在区外发生故障时允许无选择性动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电保护整定原则
一、线路保护
1、差动电流速断保护:
躲过设备启动时最大暂态电流引起的不平衡电流、最大外部短路时的不平衡电流。
2、纵差保护:
纵差保护最小动作电流的整定按躲过设备启动过程中时的不平衡电流。
(比率制动系数K:按最大外部短路电流下差动保护不误动的条件,计算最大制动系数。
)
3、瞬时电流速断保护:
按躲过线路末端最大故障电流整定。
4、定时限电流速断保护 :
按躲过相邻元件末端最大三相短路电流或相邻元件电流速断保护的动作电流配合,按两个条件中较大整定。
5、过电流保护:
按躲过分支线上设备最大起动电流之与来整定
6、过负荷保护:
按额定负荷电流整定
7、低电压保护:
按躲过保证设备起动时供电母线的最小允许电压,并计入可靠系数及电压继电器的返回系数。
8、过热保护:
过热保护涉及发热时间常数Tfr与散热时间Tsr二个定值。
发热时间常数Tfr
发热时间常数Tfr应由电动机制造厂提供,若制造厂没有提供该值,则可按估算方法进行。
散热时间Tsr
按电动机过热后冷却至常态所需时间整定。
8、接地保护:
按躲过外部最小单相接地故障电流。
(保护装置的一次动作电流,按躲过被保护分支外部单相接地故障时,从被保护元件流出的电容电流及按最小灵敏系数1、25整
定。
)
二、变压器保护整定原则
1、差动电流速断保护:
1)、躲开变压器的最大负荷电流。
2)、躲开外部短路时的最大不平衡电流。
3)、躲开变压器最大励磁涌流。
3、零序差动保护:
1）按躲过外部单相接地短路时的不平衡电流整定
2）按躲变压器低压侧母线三相短路电流整定
3）按躲过分支线上需要自起动的电动机的最大起动电流之与,即
4）低压侧零序过电流保护的整定计算
5）按躲过正常运行时变压器低压侧中性线上流过的最大不平衡电流
4、高压侧过负荷保护:
对称过负荷保护的动作电流,按躲过额定电流整定
三、三段式电流保护
瞬时电流速断保护+限时电流速断保护+定时限过电流保护
1、瞬时电流速断保护作为本线路首端的主保护。
它动作迅速、但不能保护线路全长。
2、限时电流速断保护作为本线路首段的近后备、本线路末端的主保护、相邻下一线路首端的远后备。
它能保护线路全长、但不能作为相邻下一线路的完全远后备。
3、定时限过电流保护作为本线路的近后备、相邻下一线路的远后备。
它保护范围大、动作灵敏、但切除故障时间长。
阶段式电流保护的构成
无时限电流速断只能保护线路的一部分,带时限电流速断只能保护本线路全长,但却不能作为下一线路的后备保护,还必须采用过电流保护作为本线路与下一线路的后备保护。
由无时限电流速断、带时限电流速断与定时限过电流保护相配合可构成的一整套输电线路阶段式电流保护,叫做三段式电流保护。
输电线路并不一定都要装三段式电流保护,有时只装其中的两段就可以了。
例如用于“线路－变压器组”保护时,无时限电流速断保护按保护全线路考虑后,此时,可不装设带时限电流速断保护,只装设无时限电流速断与过电流保护装置。
又如在很短的线路上,装设无时限电流速断往往其保护区很短,甚至没有保护区,这时就只需装设带时限电流速断与过电流保护装置,叫做二段式电流保护。
