地质勘察岩心鉴定和描述模板

地质勘察岩心鉴定和描述

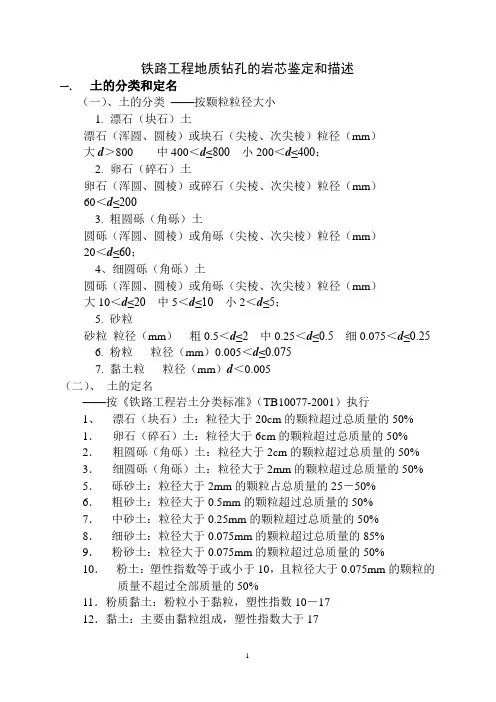

一．土的分类和定名

( 一) 、土的分类——按颗粒粒径大小

1.漂石( 块石)

漂石( 浑圆、圆棱) 或块石( 尖棱、次尖棱) 粒径( mm)

大d＞800 中400＜d≤800 小200＜d≤400;

2.卵石( 碎石)

卵石( 浑圆、圆棱) 或碎石( 尖棱、次尖棱) 粒径( mm)

大60＜d≤200 中40＜d≤60 小20＜d≤40;

3. 圆砾( 角砾)

圆砾( 浑圆、圆棱) 或角砾( 尖棱、次尖棱) 粒径( mm)

大10＜d≤20 中5＜d≤10 小2＜d≤5;

4. 砂粒

砂粒粒径( mm) 粗0.5＜d≤2 中0.25＜d≤0.5 细0.075＜d≤0.25

5. 粉粒粒径( mm) 0.005＜d≤0.075

6. 黏土粒粒径( mm) d＜0.005

( 二) 、土的定名

——按《铁路工程岩土分类标准》( TB10077- ) 执行

1．漂石( 块石) 土: 粒径大于200mm的颗粒超过总质量的50%

2．卵石( 碎石) 土: 粒径大于20mm的颗粒超过总质量的50%

3．圆砾( 角砾) 土: 粒径大于2mm的颗粒超过总质量的50%

4．砾砂土: 粒径大于2mm的颗粒占总质量的25-50%

5．粗砂土: 粒径大于0.5mm的颗粒超过总质量的50%

6．中砂土: 粒径大于0.25mm的颗粒超过总质量的50%

7．细砂土: 粒径大于0.075mm的颗粒超过总质量的85%

8．粉砂土: 粒径大于0.075mm的颗粒超过总质量的50%

9．粉土: 塑性指数等于或小于10, 且粒径大于0.075mm的颗粒的质量不超过全部质量的50%

10．粉质黏土: 粉粒小于黏粒, 塑性指数10-17

11．黏土: 主要由黏粒组成, 塑性指数大于17

注: 定名时应根据颗粒级配, 由大到小, 以最先符合者确定。

( 三) 、黏性土的分类及野外鉴别

1．黏土: 极细的均匀土块, 搓捻无砂感, 黏塑滑腻, 易搓成细于

0.5mm的长条

2．粉质黏土: 无均质感, 搓捻时有砂感, 塑性, 弱黏结, 能搓成比黏土较粗的短土条

3．粉土: 有干面似的感觉, 砂粒少, 粉粒多, 潮湿时呈流体状, 不能搓成土条、土球

( 四) 、土的潮湿程度的划分

1、黏性土——含粉质黏土、黏土, 分为坚硬、硬塑、软塑、流塑

状态

名称

坚硬硬塑软塑流塑

粉质黏土扰动后一般不

能捏成团, 用

锤击和手压土

块易碎开, I L<0 不能捏成饼,

手捏压不易见

手指印, 易成

碎块和粉末

I L=0-0.5

能捏成饼, 手

指轻压可见手

印, 手捏稍有

出水

I L=0.5-1.0

手捏表层出水,

手上有明显湿

印, 土体坍流

成扁圆形

I L>1.0

黏土不能捏成饼,

I L<0 能捏成饼, 边

上多裂口

I L=0-0.5

两手相压成饼

状, 粘于手掌,

掌中有湿印

I L=0.5-1.0

手捏粘于手上,

I L>1.0

塑性状态标准贯入锤击数N( 击/30cm)

坚硬N＞32

硬塑8＜N≤32

软塑2＜N≤8

流塑N≤2

——含漂( 块) 石土、卵( 碎) 石土、圆砾( 角砾) 土、砂土, 分为稍湿、潮湿及饱和

稍湿—呈松散状, 手摸时感到潮, 饱和度Sr50%

潮湿—手捏时手上有湿印, Sr=50-80%

饱和—空隙中的水可自由流出( 地下水位以下) , Sr>80%

3、粉土潮湿程度的划分

稍湿—天然含水率w<20%

潮湿—天然含水率w=20-30%

饱和—天然含水率w>30%

4、土的潮湿程度在钻孔中的表示方法

黏性土砂性土、粉土、碎石类土

坚硬稍湿

硬塑、软塑潮湿

流塑饱和

( 五) 、土的密实程度的划分及在钻孔中的反映

( 1) 碎石类土及砂类土分为密实、中密、稍密、松散四类1．密实—钻进困难, 给进震动厉害, 孔内响动大, 孔壁稳定, 不易坍垮。

2．中密—钻进较困难, 给进震动不剧烈, 孔壁常有坍塌现象, 需跟管钻进。

3．稍密—钻进较困难, 给进震动剧烈, 孔壁较易坍塌, 需跟管钻进。

4．松散—钻进较容易, 给进稍有震动, 孔壁严重坍塌, 必须跟管钻进。

( 2) 粉土的密实程度按孔隙比( e) 分为:

密实( e＜0.75) , 中密( 0.75≤e≤0.9) , 稍密( e＞0.9)

注: 无”松散”之描述法。

二．土类岩心的鉴定和描述

( 一) 黏性土、粉土岩心的鉴定和描述

1．土的名称: 黏性土类的黏土( 塑性指数I p＜17＝、粉质黏土( 塑性指数10＜I p≤17＝和粉土( 塑性指数I p≤10, 且粒径Φ＞0.075mm颗粒的质量不超过全部质量的50%的土) 等;

2．土的颜色: 一般为复色, 次色在前, 主色在后;

3．黏性土的塑性状态、粉土的潮湿状态, 成层性, 质地强度:

黏性土的塑性状态分为坚硬( 液性指数I L≤0) , 硬塑( 液性指数0＜I L≤0.5), 软塑( 液性指数0.5＜I L≤1), 流塑(液性指数I L＞1);

粉土的潮湿程度分为稍湿( 天然含水率w＜20%), 潮湿( 天然含水率20%≤w≤30%), 饱和( w＜30%); 粉土的密实程度按孔隙比( e) 分为密实( e＜0.75) , 中密( 0.75≤e≤0.9) , 稍密( e＞0.9) ,

4．夹杂物: 成分, 含量百分比, 粒径, 形状等; 无夹杂物则描述土质均一或质纯;

5．其它: 如搓条, 滑腻感, 斑纹, 干裂, 虫孔, 嗅味等。

( 二) 砂类土岩心的鉴定和描述

1．土的名称: 砾砂( Φ＞2mm的颗粒质量占总质量的25~50%) , 粗砂( Φ＞0.5mm的颗粒质量占总质量的50%) , 中砂( Φ＞0.25mm的颗粒
