智能蓄电池内阻测试仪
蓄电池内阻测试仪 产品说明书（V1.01）
蓄电池内阻测试仪产品说明书（V1.01）武汉启亦电气有限公司Wuhan Qiyi Electric Co.,Ltd本说明书对应蓄电池内阻测试仪，软件版本V1.01。
武汉启亦电气有限公司版权所有。
本说明书中的产品信息、技术参数代表说明书编写时的技术状态，更改恕不另行通知。
我们已经尽力确保本说明书中的信息可靠和准确，但仍可能存在不准确或者错误的地方。
使用说明尊敬的用户：感谢您购买本公司蓄电池内阻测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
产品说明书是提供关于如何安全、正确和高效地使用蓄电池内阻测试仪的资料。
蓄电池内阻测试仪产品说明书包含使用该设备的重要安全说明，让您熟悉设备操作。
请阅读并遵循“安全规程”一节中所说明的安全规定以及所有相关的安装和运行说明。
遵从产品说明书里的指示有助于规避风险、减少修理费用及由于不正常操作导致的仪器故障。
应该在使用蓄电池内阻测试仪的现场常备产品说明书。
所有蓄电池内阻测试仪的操作者必须要阅读它。
除了遵守蓄电池内阻测试仪说明书的内容，您还要遵守在高电压电力设备上工作的所有相关的国家及国际安全规程。
在高压电力设备上工作是非常危险的。
使用蓄电池内阻测试仪进行的测量必须由具有相关资质的、熟练并经认可的人员来进行。
在工作开始前，请清晰地明确责任。
接受过蓄电池内阻测试仪训练、指导、培训的人员在从事高压电力设备的工作时，仍然需要有经验的操作员监督下进行。
安全规程:请阅读下列安全注意事项，以避免人身伤害！（1）在操作蓄电池内阻测试仪之前，请仔细阅读本章中的说明。
如果您不理解其中某些安全规程，在继续操作前请联系武汉启亦电气有限公司。
在使用蓄电池内阻测试仪工作时，要注意遵守安全规程。
（2）只有本公司专业技术人员或经认证的专业机构才能对蓄电池内阻测试仪进行维护和修理。
使用概述:（1）检查仪器本体及其附件完整无破损，尤其是要避免影响安全的损坏。
（2）做好免受相邻带电部分伤害的安全措施。
蓄电池内阻测试仪计量的校正方法详细说明
蓄电池内阻测试仪计量的校正方
法详细说明
电池内阻测试仪的原理：由M8产生1KHz方波，由放大器产生10mA 1KHz交变恒流输出源，经过测试电阻后，产生交变电压信号经过250倍放大，再由M8的快速同步相移ADC检出值。
蓄电池内阻测试仪计量校正方法：
1、按［电源］开关打开蓄电池内资测试仪。
说明：
打开测试仪后，可根据需要打开/关闭LCD背光。
计量校正用于仪表的校准。
测量前选择一个标准电池，即选择一个电池，的测出它的电压值，作为标准电压。
2、按数字键4选择［4.系统管理］。
3、输入密码：88888888。
4、按数字键2选择［2.计量校正］。
5、将夹具短接，按确认按钮，进行自校。
6、自校需要大约3分钟，等屏幕上的数字稳定后，按确认按钮。
7、输入标准电压。
8、用夹具连接标准电源（电池），测量电压。
电池内阻测试仪电路图
测量范围：0 – 500m欧（10mA 1KHz）
PCB使用M8电子负载附加部分电路。
过后和M8电子负载整合。
原理：由M8产生1KHz方波，由放大器产生10mA 1KHz交变恒流输出源，经过测试电阻后，产生交变电压信号经过250倍放大，再由M8的快速同步相移ADC 检出值。
C2、C3两个电容可以用一个47uF/50V的无极性电容代替。
耐压为50V是为了测高电压电池内阻。
ZBT3901智能蓄电池内阻测试仪使用手册
ZBT3901智能蓄电池内阻测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、概述 (3)二、特点 (3)三、安全信息 (4)四、重要安全指引 (5)五、使用说明 (7)六、技术参数 (8)七、电池内部阻抗 (9)八、操作说明 (10)九、测试功能 (12)十、注意事项 (24)十一、运输、贮存 (24)十二、售后服务 (25)附录：蓄电池状态判断方法及蓄电池内阻列表 (25)ZBT3901智能蓄电池内阻测试仪一、概述蓄电池内阻测试仪结构图关于蓄电池内阻测试仪蓄电池内阻测试仪是一种手持式测试仪，它可以对单节电池的性能进行测试，并可对成组使用的电池进行整体测试，评价整体特性，挑选出落后电池。
二、特点●便携式●用户界面友好●充电电池，待机时间大约为2-4小时●大屏幕点阵LCD显示三、安全信息安全注意事项为了您的安全，在操作蓄电池内阻测试仪前，请先阅读完本说明书中的全部内容。
由于本测试仪的用途广泛，测试对象繁多，我们无法预见所有可能的场合并给出安全忠告。
测量人员应熟悉所测试系统的特点。
采取适当的维修方法和测试步骤，以免造成自身及工作区域其他人的伤害和检测设备的损坏，这一点是非常重要的。
我们假定操作者在使用本测试仪之前，已经对电池、充电系统和设备起动有了一个全面的了解。
在使用本测试仪前，请务必参考并遵守相关的安全注意事项、汽车或被测试设备制造商提供的测试步骤。
安全要点本仪表在连续多次测量电池后，会产生高温。
对此设置了过热保护措施，在温度过高时将禁止测量电池。
出现此情况，冷却数分钟后可继续测量。
如仪表内部发出焦糊气味，且手感仪表温度过高，应立即停止测量，关闭仪表，断开夹具。
完全阅读说明书阅读、理解并遵守本说明书中的安全信息及说明。
安全信息中包含以下警示标志：危险！表示非常紧急的危险情形，如果不设法避免，将可能导致严重的人员伤亡。
警告！表示潜在的危险情形，如果不设法避免，将可能导致严重的人员伤亡。
NEPRI-6810 智能蓄电池内阻测试仪 使用说明书
NEPRI-6810智能蓄电池内阻测试仪使用说明书Ver:1.0国科电研（武汉）股份有限公司目录一、概述 (2)1、用途 (2)2、特点 (2)3、四端法测试夹的优点： (2)4、测试探针的优点： (3)5、功能 (3)6、技术参数 (3)二、操作指导 (4)1、仪表开机/关机 (4)2、单节测量 (5)2.1（选配项）：带连接电阻的测量说明（成组测量相同） (5)3、成组测量 (6)3.1 自定义标准参数 (6)3．2 标准参数选择 (6)3．3 操作说明 (7)4、数据管理功能 (7)5、时钟设置 (7)6、系统管理 (8)6.1文件管理 (8)6.2语言选择 (8)6.3 测试波形 (9)6.4版本信息 (9)三、仪器结构 (10)1、主机 (10)2、充电器 (10)3、使用说明书 (10)4、工具箱 (10)四、仪表存储说明 (11)1、仪表用FLASH芯片存储数据包括开机画面数据、测量数据等。
(11)2、仪表数据有以下几种： (11)3、仪表数据的操作 (11)五、日常维护 (11)1、清洁维护 (11)2、存放 (11)3、电池维护 (11)一、概述1、用途智能蓄电池内阻测试仪采用先进的交流放电测试方法，能够精确测量蓄电池两端电压和内阻，并以此来判断蓄电池电池容量和技术状态的优劣。
客户可以根据自身情况选择蓄电池的内阻测试、电压测试及容量估算的结果作为新电池配组时内阻匹配的依据；在放电前后测试蓄电池内阻用于鉴别真实落后电池。
2、特点（1）智能化、数字化，全中文操作菜单、准确测量、操作简单。
（2）重量不超过0.45Kg，手持式设计，单人操作，全程自动测量。
（3）满足各种电池内阻检测标准，必须收录齐全的蓄电池内阻参数数据库，并能根据不同电池自己定义蓄电池标准内阻。
（4）测试方法简单，不会影响蓄电池的工作状态，也不会产生安全隐患。
（5）仪表本身可大量存储测试数据，并能在仪表上进行结论性查询和分析，也可将蓄电池测试数据用U 盘导出到计算机软件中生成图表和曲线进行分析。

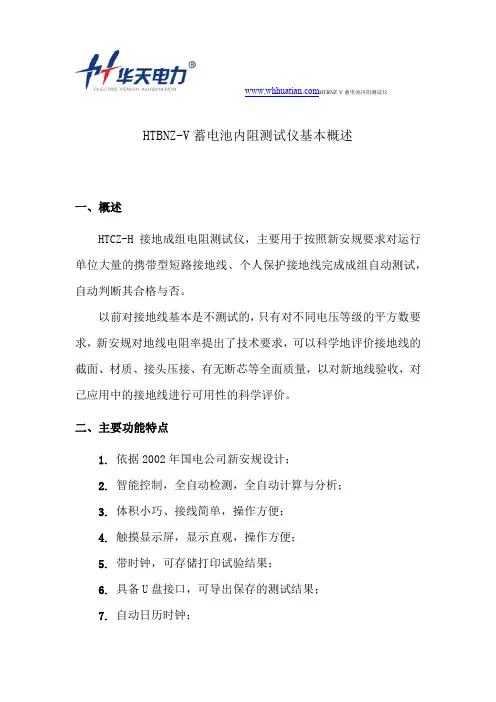

HTBNZ-V蓄电池内阻测试仪基本概述
HTBNZ-V蓄电池内阻测试仪HTBNZ-V蓄电池内阻测试仪基本概述一、概述HTCZ-H接地成组电阻测试仪，主要用于按照新安规要求对运行单位大量的携带型短路接地线、个人保护接地线完成成组自动测试，自动判断其合格与否。
以前对接地线基本是不测试的，只有对不同电压等级的平方数要求，新安规对地线电阻率提出了技术要求，可以科学地评价接地线的截面、材质、接头压接、有无断芯等全面质量，以对新地线验收，对已应用中的接地线进行可用性的科学评价。
二、主要功能特点1. 依据2002年国电公司新安规设计；2. 智能控制，全自动检测，全自动计算与分析；3. 体积小巧、接线简单，操作方便；4. 触摸显示屏，显示直观，操作方便；5. 带时钟，可存储打印试验结果；6. 具备U盘接口，可导出保存的测试结果；7. 自动日历时钟； HTBNZ-V蓄电池内阻测试仪8. 可自动测量2端、3端，4端、5端成组接地线，适应各种不同情况；9. 可以自定义接地线的截面积和长度三、主要技术指标1. 测试电流：20A，30A2. 测试范围：0～199.99mΩ3. 精度：0.5级4. 接地线测试端子：2～5端5. 电源：220V±10% 50±5 Hz HTBNZ-V蓄电池内阻测试仪四、面板说明电源插座：用于220V电源接入，内含5A保险丝；Ia，Ib，Ic，Id，Io：为电流输出端子；Ua，Ub，Uc，Ud，Uo：为电压采样端子接地端子：用于保护接地，使用时接大地；触摸显示屏：显示用户菜单及测试结果；电源开关：用于控制输入电源220V的接通与断开；五、使用说明正确连线：每一对Ux和Ix端子（x代表输出通道a，b，c，d，o）接一把测试钳，夹到相应的接地线端子上2端地线接A、O端 HTBNZ-V蓄电池内阻测试仪3端地线接A、B、O端4端地线接A、B、C、O端5端地线接A、B、C、D、O端注意：Uo、Io端子为公共端（母头）。
插上电源，打开电源开关。
智能蓄电池性能测试仪
关于智能蓄电池性能测试仪 智能蓄电池性能测试仪是一种手持式测试仪，它可以对单节电池的性能进行测试，并可对成组使用 的电池进行整体测试，评价整体特性，挑选出落后电池。
特点 二、 二、特点
� 便携式 � 用户界面友好 � 充电电池，待机时间大约为 2-4小时 � 大屏幕点阵LCD显示
技术参数 三、 三、技术参数
当电池放电时，其内阻增大。当电池放电达到一定程度后，内阻的变化量才很明显。当电池放完电后， 其电阻比完全充电状态时大2~5倍。电池温度也影响内阻的测量，但只在冰点以下才比较明显。在 32 ℉ 以下， 温度对内阻的影响很大， 在 -20℉时的内阻是原来的两倍。 这就是为何在冬季电池的能量要小很多。 电池的使用时间也会影响其内阻。电池使用时间越长，内阻越大。内阻增加的多少与电池的使用和维护 方法有关。电池的整体状况（例如机械装置失效）也会影响电池的内阻。某些失效模式会使电池内阻增 加。 如上所述，内阻是用来评价电池状况的一个重要指标，虽然它不能够单独使用。电池电压及提供电流的 能力应与其内阻结合起来，以便更适当地对电池进行诊断。
尺寸：长×宽×高 重量： 0.6Kg 电源： 16.8V 1800mA的锂电池 测量范围： 内阻：0.00mΩ～100mΩ 电压：0.000V ～220V 最小测量分辨率：内阻： 0.1mΩ 电压： 1mV 测量精度： 内阻： ±1.0％rdg 电压： ±0.2%rdg 存储容量: 32K X8 NVRAM 工作温度: 0 ℃～40℃ 相对湿度：小于 90％RH ±6dgt ±6dgt 200×146×53mm
四、 电池内部阻抗 四、电池内部阻抗 Nhomakorabea电池内部阻抗，也称为内阻，是一项影响电池性能的重要指标。内阻可以简化为各接线柱的串联电阻 。 每个电源都有一个当量内阻，该电阻影响电池提供电能的能力。影响电池内阻的因素有：电池尺寸 、工 作时间、结构、状况、温度和充电状态。通常，对一个充满电的良好电池，电池尺寸对电池内阻的影响 最大。以下为电池尺寸如何影响内阻的例子： � 一个状态良好的1300CCA电池，在充满电时的内阻值在3 mΩ以下。 � 一个状态良好的500CCA电池，在充满电时的内阻值约为 7 mΩ。
HDBS蓄电池内阻测试仪说明书
安全规则及注意事项感谢您购买了本公司蓄电池内阻测试仪，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的安全规则及注意事项。
✧请注意+/-极性，请勿反向插入。
✧测量电池电压不要超过本仪表的上量限。
✧仪表显示电池电压低符号“”，应及时充电,否则会引起测量误差。
✧长时间不使用时，每三个月充满电一次以保证电池健康。
✧本仪表根据IEC61010安全规格进行设计、生产、检验。
✧测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。
✧注意本仪表机身的标贴文字及符号。
✧使用前应确认仪表及附件完好，才能使用。
✧请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
✧注意本仪表所规定的测量范围及使用环境。
✧使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。
✧由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
✧仪表及手册中的“行安全操作。
✧任何情况下，使用本仪表应特别注意安全。
二、简介HDBS蓄电池电池内阻测试仪简称：电池内阻测试仪，是用于测量铅蓄电池、锂电池等充电电池的内阻、电压与温度，以判断电池健康状态的测量仪器，同时可以作为测量电解电容ESR参数的仪表（仅供参考）。
本仪表使用交流4端子测试法测量电池内阻，可不受测试线、端子与电池电极之间接触电阻影响测量正确的测量值。
同时还具有数据存储、数据查阅、报警、自动关机等功能。
整机高档美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。
是电池生产、电池安装、设备生产、设备维修等场景必不可少的仪器。
HDBS电池内阻测试仪由微处理器控制，内部16位ADC可准确检测电池内阻、电压与温度。
其特点在不停止UPS系统的状态下进行测量，使用交流低电阻测量和降噪技术，不需要停止被测设备的正常工作，在运转状态下进行测量，极大的缩短了测试时间。
同时带有数据存储、柱状图显示、数据上传电脑、手机平板等智能设备蓝牙连接进行无线测量、查阅数据等功能。
蓄电池内阻测试仪用户必备手册
蓄电池内阻测试仪用户必备手册1. 简介蓄电池内阻测试仪是一种用于测量蓄电池内阻的工具，可以帮助用户及时了解蓄电池的健康状况。
本手册旨在提供蓄电池内阻测试仪的基本使用方法和注意事项，以帮助用户更好地使用、维护和保养设备。
2. 使用方法2.1 连接电源首先，将蓄电池内阻测试仪连接至电源。
检查电源适配器符合要求，并确保插头正确插入仪器的电源接口。
2.2 准备蓄电池在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟，以使蓄电池达到稳定状态。
2.3 连接测试夹具使用测试夹具连接仪器与蓄电池。
测试夹具应正确连接至蓄电池的正负极，且接触良好，以确保准确测量内阻。
请检查测试夹具的电线是否损坏或有磨损迹象，并确保没有任何异物干扰测量。
2.4 进行测量当一切准备就绪后，可以开始进行测量。
按下仪器上的测量按钮，并记录显示屏上的内阻数值。
如果需要连续测量多个蓄电池，可以按照同样的步骤进行操作。
3. 注意事项在使用蓄电池内阻测试仪时，请注意以下事项：3.1 安全操作确保操作环境安全，并遵循所在地的相关安全规定。
在操作过程中，避免接触电极和触碰导线，以防止电击事故的发生。
3.2 避免过度放电在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟。
过度放电可能导致蓄电池无法启动或缩短其寿命。
3.3 定期校准建议定期校正蓄电池内阻测试仪，以确保测量结果的准确性。
请参考设备说明书了解如何进行校准操作。
3.4 保养和维护定期清洁测试夹具和仪器外壳，以防止测量误差。
避免将仪器暴露于过高或过低的温度环境中，以保证仪器正常工作。
3.5 存储和运输妥善存放仪器，并避免受到冲击和震动。
在运输过程中，应采取适当的保护措施，以防止仪器受到损坏。
4. 故障排除如果在使用蓄电池内阻测试仪时遇到问题，可以尝试以下排除方法：•检查电源连接是否正确，尝试更换电源适配器；•检查测试夹具是否连接正确，重新连接测试夹具；•如果仪器显示异常或无法正常工作，请联系售后服务人员寻求帮助。
ZDOY ZD-BT600携式蓄电池内阻测试仪 说明书
ZD-BT600便携式蓄电池内阻测试仪使用说明书目录一、产品概述 (2)二、产品简介 (2)2.1 监测装置构成 (2)2.2 装置简介 (3)2.3 键功能 (3)三、操作说明 (4)3.1 测量准备与连接 (4)3.1.1 测试准备 (4)3.1.2 连接电池 (5)3.2 测量操作 (10)3.2.1 设定时间 (11)3.2.2 测量过程 (11)3.2.3 设定存储器配置 (17)3.2.4 设定测量参数 (18)3.2.5 清除存储器 (20)3.3 提示与报警 (21)3.4 附录 (25)四、保养维护 (27)4.1 运行时的维护 (27)五、运输与贮存 (27)5.1 运输注意事项 (27)5.2 贮存注意事项 (27)六、开箱及检查 (28)6.1 开箱注意事项 (28)6.2 检查事项 (28)七、服务与支持 (28)一、产品概述蓄电池内阻测试仪是北京中电欧亚科技有限公司专为通信、电力系统的铅酸蓄电池放电维护而设计的新型高科技智能产品，为直流系统用户提供一个安全可靠、快捷便携的检测设备。
该装置集检测技术、数字信号处理技术、计算机控制技术、通信技术于一体，是北京中电欧亚科技有限公司研发人员经过多年与电池专家和电池用户在收集分析了国内外大量技术资料后，共同研究开发出的新一代电池运行监测装置。
广泛应用在电力直流系统、电信机房和无人值守基站、数据中心等不间断电源场合，对后备蓄电池串进行在线监测管理，及时发现异常电池和落后电池，并为用户提供维护方案，确保电源系统的可靠运行。
北京中电欧亚科技有限公司立足电力领域，坚持走专业化发展道路，坚持以技术先进、提供优质服务来推广公司产品，提供更完善周到的客户服务。
蓄电池内阻测试仪主要具有以下优越性能 :¾采用直流大电流内阻、连接电阻测试¾结构紧凑、携带便捷¾多种测试夹可选，适用各式电池检测¾按键少，操作简单¾自动汇集历史数据，自动生成测试报告¾强劲的后台分析软件，快速估算电池状况二、产品简介2.1 监测装置构成¾蓄电池内阻测试仪¾测试包¾测试夹¾充电器¾通信电缆¾蓄电池数据管理系统软件¾蓄电池数据管理系统软件使用说明书¾CRM1000型蓄电池内阻测试仪使用说明书2.2 装置简介本装置机箱前面板左侧是高亮低功耗液晶屏，右侧是21键键盘。
智能蓄电池内阻测试仪功能及工作原理说明
智能蓄电池内阻测试仪功能及工作原理说明智能蓄电池内阻测试仪-智能蓄电池内阻仪主要用来测试蓄电池内阻，通过内阻值变化来评估蓄电池好坏，从而作为蓄电池管理参考依据。
蓄电池内阻测试仪采用本公司研发的最先进的交流放电测试方法，能够精确测量蓄电池两端电压和内阻，并配以强大的蓄电池内阻标准值做参考，以此来判断对比蓄电池电池容量和目前状态的变化，及时发现不良。
本文就仪天成电力设备有限公司就YTC5915蓄电池内阻测试仪的功能及工作原理做以下说明。
电池的内阻直接决定了电池的好坏，为了随时监测电池的内阻，本公司设计和开发了此款电池内阻测试仪，本系统的原理框图如下：功能简要说明：1.被测电池类型：标称电压为12V以下的电池，电压测试精度1% .2.测试对象：支持随机单节和整组多节电池两种测试方案。
3.测试项目：仅测试电池电压、测试电池电压和内阻、测试电池和链接条4.测试模式：支持自动切换到下一节和手动切换到下一节两种切换模式。
5.数据管理：支持测试数据的查看、导出、编辑功能。
6.过温保护：当内部散热器温度达到75℃时，内部风扇会启动，帮助散热。
7.当内部散热器温度降低到65℃时，内部风扇会停止。
8.当散热器温度达到85℃时，系统提示温度过高请等待，测试会停止，避免仪器过热而损坏。
9.系统其它功能：系统支持语言设置、自动关机设置、日期时间设置和测量校准功能。
10.仪器配有15V/2A适配器，内置11.1V/3200mAh锂离子电池，可连续工作10小时，待机时长可达7天。
11.仪器配有4.3寸电阻式触摸屏，并支持SD卡、USB2.0接口。
仪天成电力设备有限公司是专业生产销售电力检测设备的技术型厂家，拥有十多年的行业技术经验，所生产的YTC5915智能蓄电池内阻测试仪具有体积小，重量轻的特点，售后三月包换，三年质保，终身保修！。
cr-ar01蓄电池内阻测试仪使用说明
CR-AR01蓄电池内阻测试仪技术使用说明书目录产品简介 (3)产品详细信息 (3)产品简介CR-AR01蓄电池内阻测试仪是快速准确测量电池运行状态参数的多功能测试仪。
CR-AR01蓄电池内阻测试仪通过在线测试，显示并记录多组电池电压、内阻、连接电阻等电池参数;CR-AR01蓄电池内阻测试仪可与计算机及电池分析软件构成智能测试设备，跟踪电池衰变趋势，并提前报警。
CR-AR01蓄电池内阻测试仪.CR-AR01蓄电池内阻测试仪.CR-AR01蓄电池内阻测试仪.CR-AR01蓄电池内阻测试仪产品详细信息CR-AR01蓄电池内阻测试仪一、CR-AR01蓄电池内阻测试仪产品简介:目前，国内对阀控铅酸电池的维护一般是检查电池的浮充电压，实践证明，电压与容量无相关性，因为电压只是反映电池的表面参数。
国际上，内阻的测试已被广泛应用于电池的日常维护而取代过去的电压检查法。
因为内阻是反映电池内部的参数，电池的内阻已被公认是准确而快速的判断电池健康状况的重要参数。
关于内阻与容量的结论是：当电池内阻大于初始值(基值) 的25％时，电池将无法通过容量测试。
当电池的内阻大于初始值(基值) 的2倍时，电池的容量将在其额定容量的80％以下。
CR-AR01蓄电池内阻测试仪是快速准确测量电池运行状态参数的数字存储式多功能便携式测试仪器。
该仪表通过在线测试，能显示并记录多组电池电压、内阻、连接条电阻等电池重要参数，精确有效地判别电池优良状况，并可与计算机及专用电池数据分析软件一起构成智能测试设备，进一步跟踪电池的衰变趋势，并提前报警，以利于工程技术及管理人员酌情处理。
二、CR-AR01蓄电池测试仪主要功能及特点：主要功能：A、在线测量电池的电压、内阻等参数。
B、电池内阻、电压超限报警。
C、电池参数全部按分组编号，便于数据管理。
E、配套强大的计算机电池状态智能分析软件,实现电池的"病历"跟踪分析。
主要特点：A、高精度在线测试，全自动量程转换，大容量数据存储。
BT-6100便携式蓄电池内阻检测仪
BT-6100 便携式蓄电池内阻检测仪一、BT-6100产品简介BT-6100 手持式蓄电池内阻容量分析仪，采用先进实用、技术难度大的交流内阻测试技术方案，切实攻克了交流法中抗噪声及干扰等技术难题，成功实现了在线充放电状态下测试数据的准确稳定，可对阀控式铅酸单电池的电压和内阻进行检测。
同时可估算电池的容量，诊断电池的健康状况。
能对测试结果进行存储、查询等操作。
还可以与PC机进行通讯，功能强大的后台分析软件对数据进行操作分析处理，为电池维护人员的后期维护提供依据。
BT-6100 便携式蓄电池内阻检测仪BT-6100可对蓄电池进行在线测量，无需放电，安全性高，接线简单，操作方便。
广泛应用在电力、通讯、铁路和金融等部门，解决了电池维护人员电池维护难度大和风险高的问题，是理想的蓄电池手持式维护仪表。
目前，国内对阀控铅酸电池的维护一般是检查电池的浮充电压，实践证明，电压与容量无相关性，因为电压只是反映电池的表面参数。
国际上，内阻的测试已被广泛应用于电池的日常维护而取代过去的电压检查法。
因为内阻是反映电池内部的参数，电池的内阻已被公认是准确而快速的判断电池健康状况的重要参数。
BT-6100 便携式蓄电池内阻检测仪二、BT-6100产品功能可测量单体电池的电压、内阻、连接条电阻、容量。
可以离线测试、也可以在线测试，两种测试方法不影响测试结果。
可自动估算电池容量，能测量1.2V、2V、6V、12V等多种规格电池，量程0-6000AH。
具有接线错误、电池异常、电池故障等报警功能。
具有自动测试、手动测试、电压测试、重新测试等测试模式能设定9个不同的电池参数模式，方便测试不同型号的电池。
带有分析软件，可与PC机进行通讯，可以分析测试数据，包括：电压、内阻、连接电阻、容量的数据表格、柱状图和电池变化趋势图。
可以按照机房/站点名、电池组名、电池型号、类型、厂家及安装日期等动态分级保存和管理历史数据，以便随时比较和调用历史数据。
蓄电池内阻测试
蓄电池内阻测试仪一、概述1、用途蓄电池内阻测试仪采用最先进的交流放电测试方法，能够精确测量蓄电池两端电压和内阻，并以此来判断蓄电池电池容量和技术状态的优劣。
客户可以根据自身情况选择蓄电池的内阻测试，电压测试，容量估算。
作为新电池配组时内阻匹配的依据；在放电前后测试蓄电池内阻用于鉴别真实落后电池；键操作和液晶触摸两种操作方式；它既可以对蓄电池进行成组测量，也可以进行单节测量。
2、特点（1）智能化、数字化，全中文操作菜单、准确测量、操作简单。
（2）重量不超过0.5Kg，手持式与腰跨式双重设计，单人操作，全程自动测量。
（3）满足各种电池内阻检测标准，必须收录齐全的蓄电池内阻参数数据库，并能根据不同电池自己定义蓄电池标准内阻。
（4）测试方法简单，不会影响蓄电池的工作状态，也不会产生安全隐患。
（5）仪表本身可大量存储测试数据，并能在仪表上进行结论性查询和分析，也可将蓄电池测试数据用U盘导出到计算机软件中生成图表和曲线进行分析。
（6）测试报表可以方便的导入Excel和Word文件，并以指定的格式打印成报告，方便管理，以减少工作量。
（7）四端多用途测试夹，集测试夹、探针等功能于一体，能够适应98%以上的电池连接安装方式和电池极柱形式。
3、功能序号项目描述1 电池测量可进行单节电池、成组电池的内阻测量及性能评估。
2 示波器示波器功能。
3 数据管理测量数据结果的存储、回放、查阅、转存U盘等功能。
4 系统管理包括计量校准、时间设置、语言选择、系统更新及软件版本信息等功能4、技术参数项目参数测量范围内阻：0.0mΩ--100mΩ 电压：0.000v--150v最小测量分辨率内阻：0.01 mΩ 电压：1mV测量精度内阻：±2.0%rdg±6dgt 电压：±0.2%rdg±6dgt显示屏240×320 24bit 3.5寸TFT LCD +触摸屏尺寸190mm×100mm×30mm重量0.5KG内存容量16 M字节FLASH工作电源可充电锂电池，充满可工作5~6小时外接电源AC100~240V/DC8.4V-1A电源适配器/充电器通讯接口USB接口（可插接U盘）二、操作指导仪表开机/关机仪表左侧有个电源开关，拨向上端即开机，拨向下端关机。
蓄电池内阻测试仪使用方法
蓄电池内阻测试仪使用方法
嘿，你问蓄电池内阻测试仪咋用啊？那咱就好好唠唠。
这玩意儿其实不难摆弄，就跟咱平时使个新工具差不多。
先把测试仪拿出来，瞅瞅说明书，心里有个谱儿。
别小瞧这一步哈，说明书就跟那指路的牌牌似的，能让你少走不少弯路。
接着，把蓄电池找出来，得确定好是哪个蓄电池要测啊。
别弄岔劈了，要是搞错了，那可就白忙活一场。
然后呢，把测试仪的夹子啥的准备好。
就跟咱夹菜似的，得夹得准、夹得稳。
把夹子夹到蓄电池的正负极上，可别夹反了哈，要是夹反了，那测试仪说不定就“闹脾气”不好使了。
夹好之后，打开测试仪的开关。
这时候就等着测试仪出结果呗。
就跟咱等着锅里的饭熟了一样，有点小期待呢。
在等结果的时候，可别瞎动弹。
万一碰着啥了，影响了测试结果，那可就不咋好了。
等测试仪出了结果，咱就看看这内阻是多少。
要是内阻
大了，那就说明这蓄电池可能有点不太对劲了。
就跟人要是不舒服了，脸色就不好看一个道理。
咱举个例子哈，就说俺们村里头有个拖拉机，有一回这拖拉机咋也打不着火了。
后来找了个懂行的人来看看，人家就拿着个蓄电池内阻测试仪来测了测。
一测发现，这蓄电池内阻可大了。
原来是这蓄电池用的时间太长了，不行了。
后来换了个新蓄电池，这拖拉机就又能“突突突”地跑起来了。
所以说啊，这蓄电池内阻测试仪还是挺管用的。
咱只要按照正确的方法来用，就能知道蓄电池好不好使。
要是内阻大了，就赶紧想办法，别等出了问题再着急。
咱可不能小瞧了这小小的测试仪，它能帮咱大忙呢。
蓄电池内阻标准
蓄电池内阻测试标准内阻值为亳欧（mQ）序号容量电压内阻值序号容量电压内阻值10.8AH12V120.0033150AH12V 4.002 1.3AH12V102.0034200AH12V 3.003 2.2AH12V63.7035230AH12V 2.004 3.3AH12V55.7036250AH12V 1.005 4.0AH12V46.9037 1.3AH6V55.00 65AH12V37.4038 2.8AH6V40.00 76AH12V30.2039 3.2AH6V28.50 87AH12V23.00404AH6V24.00 98AH12V20.00415AH6V18.30 109AH12V19.00427AH6V14.00 1110AH12V18.704310AH6V12.00 1212AH12V14.4044110AH6V 4.30 1314AH12V13.6045200AH6V 1.70 1415AH12V13.0046100AH2V 1.00 1517AH12V12.1047150AH2V0.83 1618AH12V11.4048170AH2V0.76 1720AH12V10.6049200AH2V0.70 1824AH12V9.8050250AH2V0.68 1925AH12V9.5051300AH2V0.65 2026AH12V9.2052350AH2V0.60 2128AH12V8.9053400AH2V0.50 2231AH12V8.6054420AH2V0.48 2333AH12V8.4055450AH2V0.45 2438AH12V8.2056462AH2V0.43 2540AH12V7.9057500AH2V0.40 2660AH12V 6.5058600AH2V0.32 2765AH12V 5.8059800AH2V0.24 2875AH12V 5.50601000AH2V0.20 2980AH12V 5.30611500AH2V0.16 3085AH12V 5.00622000AH2V0.12 31100AH12V 4.50633000AH2V0.11 32120AH12V 4.30蓄电池内阻测试仪“智能蓄电池测试仪”又叫蓄电池内阻仪或蓄电池快速容量测试仪，是快速准确测 量蓄电池健康状态和荷电状态以及连接电阻参数的便携式数字存储式测试仪器。
蓄电池内阻标准
蓄电池内阻测试标准内阻值为亳欧（mΩ）蓄电池内阻测试仪“智能蓄电池测试仪”又叫蓄电池内阻仪或蓄电池快速容量测试仪，是快速准确测量蓄电池健康状态和荷电状态以及连接电阻参数的便携式数字存储式测试仪器。
该仪表通过在线测试，能显示并记录单节或多组电池的电压、内阻、容量等重要参数，精确有效地挑出落后电池，并可与计算机及专用电池数据管理软件产生测试报告，跟踪电池的衰变趋势，并提供维护建议。
适用与通讯基站、变电站、UPS的蓄电池的维护检验。
用于蓄电池验收、蓄电池配组和常规检验。
功能特点※适用于2、6、12V电池。
※测试速度快，一组108节的蓄电池组测试只需要10分钟※体积小，重量轻，便携式手持操作。
※使用交流注入法高精度在线测试，全自动量程转换，大容量数据存储。
1、仪表在Ω～1Ω，～测量范围自动转换量程。
2、可永久存储2500节电池参数（系统检测）。
3、可循环存储108节电池参数（快捷检测）。
※菜单操作简明易懂，中英文两种显示模式，可在线显示参数及电池状态。
1、在单电池测试的同时，报告电池的状态（优、良、中、换、异常）2、完成一组电池测试后，自动形成本组测试结果的分析报告。
※系统内置强大的标准内阻值数据库，含250种内阻参考值。
※可以对电池按照站/组/节号进行参考值管理，一次设定，重复测试。
※增强的过压、过流保护功能，使仪表工作更安全可靠。
※派司德专用测试夹头满足不同尺寸电池极柱的要求。
※有效测试的声音提示使得测试更方便。
※关键数据和操作有密码保护。
※通过USB接口，将测试数据永久存储在PC机上，实现电池的“病历”跟踪分析。
1、自动分析判断电池的“劣化”状态。
2、形成历史记录库，描述电池状态曲线。
3、同组电池对比分析。
4、所有电池分级管理（优良中差）※电池数据管理软件可以查询生成打印各种图表如饼状图、柱形图、曲线图。
知识背景A、为什么蓄电池（组）需要定期维护和检测过去，开口式蓄电池维护起来比较麻烦，因为蓄电池在使用的时候要分解电解液中的水，所以要定期检测电解液的比重，蓄电池的电压等参数，消耗的电解液，要定期加水来补充。
蓄电池内阻测试仪工作原理
蓄电池内阻测试仪工作原理蓄电池内阻测试仪是一种用于测量蓄电池内阻的仪器。
蓄电池内阻是指蓄电池内部电阻，也称为极化电阻。
它是蓄电池内部化学反应和电子传输过程的结果，直接影响蓄电池的性能和寿命。
因此，了解蓄电池内阻的大小对于判断蓄电池的健康状态和性能非常重要。
蓄电池内阻测试仪的工作原理是基于交流幅度法。
该方法通过在蓄电池上施加一个交流信号，并测量该信号通过蓄电池时的电压和电流，从而计算出蓄电池的内阻。
蓄电池内阻测试仪会向蓄电池施加一个交流信号。
这个信号通常是一个固定频率和幅度的正弦波。
在施加信号的同时，测试仪会测量信号的电流和电压。
然后，测试仪会根据测量到的电流和电压计算出蓄电池的内阻。
计算方法是通过欧姆定律，将测量到的电流和电压代入公式中，得到内阻的值。
一般来说，内阻的值是一个复数，包括一个实部和一个虚部。
实部代表蓄电池的真实电阻，虚部代表蓄电池的极化电阻。
测试仪会将计算得到的内阻值显示在仪器的屏幕上或通过其他方式输出。
用户可以根据这个内阻值来判断蓄电池的健康状态和性能。
蓄电池内阻测试仪的工作原理基于交流幅度法，通过测量电流和电压来计算蓄电池的内阻。
这种方法简单、快速，并且不需要对蓄电池进行破坏性的测试。
因此，它被广泛应用于蓄电池的质量控制、维护和故障诊断等领域。
然而，需要注意的是，蓄电池内阻测试仪的测量结果可能受到一些因素的影响，例如温度、蓄电池的充放电状态、测量电流的频率等。
因此，在使用蓄电池内阻测试仪进行测试时，应该注意这些因素，并在实际应用中进行合理的校准和修正。
蓄电池内阻测试仪是一种用于测量蓄电池内阻的仪器，其工作原理基于交流幅度法。
通过施加交流信号并测量电流和电压，计算出蓄电池的内阻值，从而判断蓄电池的健康状态和性能。
虽然测试结果可能受到一些因素的影响，但蓄电池内阻测试仪仍然是蓄电池质量控制和维护的重要工具。
电池内阻测试仪的使用方法
电池内阻测试仪的使用方法电池内阻测试仪的使用方法电池内阻测试仪是用于测量电池内部阻抗和电池酸化薄膜破损程度的仪器。
该仪表通过在线测试，能显示并记录单节或多组电池的电压、内阻、容量等重要参数，精确有效地挑出落后电池，并可与计算机及专用电池数据管理软件产生测试报告，跟踪电池的衰变趋势，并提供维护建议。
适用与通讯基站、变电站、UPS的蓄电池的维护检验。
用于蓄电池验收、蓄电池配组和常规检验。
蓄电池内阻测试仪为我们检测蓄电池提供了许多的便利，那我们要如何使用它呢？一、单节测量测量单节电池的状态，包括电压、内阻、电池容量。
测量数据顺序存储，可查询。
说明：进行任何测试前，先阅读“测试提示”和“目视检查”部分。
1、按［电源］开关打开蓄电池内阻测试仪。
说明：打开测试仪后，可根据需要打开/关闭LCD背光。
2、将电池夹连接到电池上，注意极性。
3、按确认键进入主菜单。
4、按数字键1选择［1.单节测量］。
5、输入存储序号，如不输入，序号较前一次自动增加。
按［确认］键。
6、按［←］［→］键选择电池类型后（按［↑］和［↓］键可以根据电压等级来跳选电池类型）），按［确认］键进行测试。
说明：如果连接错误，电压将显示负值。
出现紧急情况时，立即拆除电池引线停止测试；非紧急情况下可按［电源］开关关闭主机。
7、测试仪显示测试结果。
8、按［确认］键，测试仪保存测量数据，并开始下一个测量。
或者按［返回］键，不保存测试结果。
二、成组测量1、成组参数增加站点（1）按［电源］开关打开测试仪。
说明：打开测试仪后，可根据需要打开/关闭LCD背光。
（2）按数字键1选择［1. 成组参数］。
（3）按数字键2选择［2.成组测量］。
说明：共有两种设置方式，手动设置和微机设置。
手动设置是在仪表上输入各项参数，微机设置需要计算机管理软件配合，将在计算机里设置好的参数表传到仪表。
进入手工设置时，原来设置的所有参数将被清除，所以，如果进入而不设置，在成组测试时，将提示“清先设置系统参数表”。
HZNZ-V 蓄电池内阻测试仪(触屏)操作步骤
HZNZ-V 蓄电池内阻测试仪(触屏)操作步骤HZNZ-V 蓄电池内阻测试仪(触屏)操作步骤指导HZNZ-V 智能蓄电池内阻测试仪是用于测量电池内部阻抗和电池酸化薄膜破损程度的仪器。
内阻的测量方法主要有瞬间直流放电法和交流信号注入法，我们选用的直流放电法来测量蓄电池的动态内阻，能够很好地反映电池欧姆电阻、化学电阻。
利用内阻阻值的大小来判断电池的劣化状态，预估电池容量，（一般来说）其阻值越小电池的性能越好。
因此，采用内阻进行测量电池的方法是速度快且可靠性较高的一种判别电池优劣好方法 仪表开机/关机2.1 单节测量2.2 成组测量2.3 数据管理功能在主界面上双击“数据管理”菜单项即进入数据管理功能界面，包括单节电池测量数据和成组电池测量数据，可对数据记录进行打开回放、转存U盘、删除等操作，同时还可以格式 化数据记录。
数据管理的界面参考如下图所示：2.4 时钟设置2.5 系统管理2.5.1文件管理2.5.3 测试波形2.5.4版本信息仪表左侧有个电源开关，拨向上端即开机，拨向下端关机。
开机主界面：整个界面由上、中、下三部分组成。
上部左边是菜单名，右边是电池电量显示条。
底边为时间栏，中间为显示和操作区；使用触摸屏操作时，可直接点选菜单任务项，再点击选中的菜单任务项则执行。
如果使用键盘操作，则使用“TAB”键切换选择的菜单任务项，按确认执行。
进入单节测试后，分别选择好电池电压类型、电池型号、测试参数、站点编号后即可进行测量。
测试界面参见下图：成组电池测量界面如下，其测量操作方法与单节电池测量相似,只是增加了电池节数，在一组电池测试完之前，可以不操作界面而连续测试下去。
单击触摸屏“开始测量”按钮即可进行测量。
数据管理界面使用触摸屏操作时，可直接点选输入项或按键，输入数字可通过上下滚动实现。
如果使用键盘操作，则“TAB”键切换输入项, “←”、“→”选择位，在选择好年、月、日、时、分、秒时，按“↑”、“↓”键进行数字的增减。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZBT3901智能蓄电池内阻测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、概述 (2)二、特点 (3)三、安全信息 (3)四、重要安全指引 (4)五、使用说明 (7)六、技术参数 (8)七、电池内部阻抗 (8)八、操作说明 (9)九、测试功能 (11)十、注意事项 (22)十一、运输、贮存 (22)十二、售后服务 (23)附录：蓄电池状态判断方法及蓄电池内阻列表 (23)ZBT3901智能蓄电池内阻测试仪一、概述蓄电池内阻测试仪结构图«Skip Record If...»关于蓄电池内阻测试仪蓄电池内阻测试仪是一种手持式测试仪，它可以对单节电池的性能进行测试，并可对成组使用的电池进行整体测试，评价整体特性，挑选出落后电池。
二、特点●便携式●用户界面友好●充电电池，待机时间大约为2-4小时●大屏幕点阵LCD显示三、安全信息安全注意事项为了您的安全，在操作蓄电池内阻测试仪前，请先阅读完本说明书中的全部内容。
由于本测试仪的用途广泛，测试对象繁多，我们无法预见所有可能的场合并给出安全忠告。
测量人员应熟悉所测试系统的特点。
采取适当的维修方法和测试步骤，以免造成自身及工作区域其他人的伤害和检测设备的损坏，这一点是非常重要的。
我们假定操作者在使用本测试仪之前，已经对电池、充电系统和设备起动有了一个全面的了解。
在使用本测试仪前，请务必参考并遵守相关的安全注意事项、汽车或被测试设备制造商提供的测试步骤。
安全要点本仪表在连续多次测量电池后，会产生高温。
对此设置了过热保护措施，在温度过高时将禁止测量电池。
出现此情况，冷却数分钟后可继续测量。
如仪表内部发出焦糊气味，且手感仪表温度过高，应立即停止测量，关闭仪表，断开夹具。
完全阅读说明书阅读、理解并遵守本说明书中的安全信息及说明。
安全信息中包含以下警示标志：危险！表示非常紧急的危险情形，如果不设法避免，将可能导致严重的人员伤亡。
警告！表示潜在的危险情形，如果不设法避免，将可能导致严重的人员伤亡。
注意！表示潜在的危险情形，如果不设法避免，将可能导致一般的人员伤害。
重要！表示潜在的危险情形，如果不设法避免，将可能导致测试设备或汽车的损坏。
四、重要安全指引电池警告！爆炸危险！电池产生的气体极易爆炸。
●阅读、理解并遵守所有与测试仪、电池、及电池附近任何其它设备的指引。
●禁止吸烟、点火柴，禁止将金属工具放在电池附近或在电池附近制造火花。
●使用测试仪时不要打开电池盖。
●在对电气系统进行维修前，先断开电池的接地端。
●使用测试仪前应将接线端清理干净。
清理时注意保护眼睛、鼻子和嘴巴。
用苏打和水来中和酸性以降低空气的腐蚀性。
●不要将测试仪放在雨雪中或潮湿的环境中。
●不要让电池气体或硫酸接触测试仪的壳体。
●千万不要对冻结的电池进行充电、测试，或施加载荷。
执行以上操作前应先将电池解冻，并暖和到室温。
对冻结的电池进行充电、或试图对其进行测试，将引起电池爆炸并导致人员受伤。
●在进行测试前应确认所有测试接头都是按照指引进行连接的。
●确保两个电池夹与电池连接牢固。
●在任何测试过程中，不要拆开电池夹。
●在船舶上使用或进行测试连接时，应先用鼓风机排气至少4分钟再起动发动机。
电池爆炸可导致人员伤亡。
硫酸烧伤警告！电池中的酸液是腐蚀性非常强的硫酸。
●操作者和周围人员应带防护眼镜和手套。
普通眼镜起不到保护作用，要带安全眼镜。
●在电池周围工作时，要保证附近有人，以便紧急是能够呼救。
●附近要有足够的清水和肥皂。
如果电池中的硫酸接触到了皮肤、衣服或眼睛，应用肥皂水冲洗10分钟。
●必要时去看医生。
●在电池附近工作时，不要用手擦眼睛。
电池中的硫酸可以烧坏眼睛和皮肤。
总则警告！●操作者和周围人员应带防护眼镜和手套。
普通眼镜起不到保护作用，要带安全眼镜。
●火灾可导致人员伤亡。
警告！●防止烧伤●电池短路产生的电流足以熔化各种饰物，并使其焊接在金属上。
在电池附近工作时要将各种饰物取下。
●短路将导致人员受伤。
五、使用说明本说明书用于指导用户对蓄电池内阻测试仪进行操作。
约定本部分包含本说明书中使用的一些约定。
注释注释提供前述主题附加信息。
设备提示设备提示某些专用设备的信息。
安全信息安全信息用来避免发生人员伤亡和设备损害。
安全信息包括：危险！表示非常紧急的危险情形，如果不设法避免，将可能导致严重的人员伤亡。
警告！表示潜在的危险情形，如果不设法避免，将可能导致严重的人员伤亡。
注意！表示潜在的危险情形，如果不设法避免，将可能导致一般的人员伤害。
重要！表示潜在的危险情形，如果不设法避免，将可能导致测试设备或汽车的损坏。
六、技术参数尺寸：长×宽×高200×146×53mm重量：0.6kg电源：1800mA的锂电池测量范围：内阻：0.00mΩ～1Ω电压：～220V最小测量分辨率：内阻：10μΩ电压：1mV测量精度：内阻：±％rdg ±6dgt电压：±%rdg ±6dgt存储容量: 32k x8 NVRAM工作温度: 0℃～40℃相对湿度:小于90％RH七、电池内部阻抗电池内部阻抗，也称为内阻，是一项影响电池性能的重要指标。
内阻可以简化为各接线柱的串联电阻。
每个电源都有一个当量内阻，该电阻影响电池提供电能的能力。
影响电池内阻的因素有：电池尺寸、工作时间、结构、状况、温度和充电状态。
通常，对一个充满电的良好电池，电池尺寸对电池内阻的影响最大。
以下为电池尺寸如何影响内阻的例子：一个状态良好的1300CCA电池，在充满电时的内阻值在3 mΩ以下。
●一个状态良好的500CCA电池，在充满电时的内阻值约为7 mΩ。
当电池放电时，其内阻增大。
当电池放电达到一定程度后，内阻的变化量才很明显。
当电池放完电后，其电阻比完全充电状态时大2~5倍。
电池温度也影响内阻的测量，但只在冰点以下才比较明显。
在32℉以下，温度对内阻的影响很大，在-20℉时的内阻是原来的两倍。
这就是为何在冬季电池的能量要小很多。
电池的使用时间也会影响其内阻。
电池使用时间越长，内阻越大。
内阻增加的多少与电池的使用和维护方法有关。
电池的整体状况（例如机械装置失效）也会影响电池的内阻。
某些失效模式会使电池内阻增加。
如上所述，内阻是用来评价电池状况的一个重要指标，虽然它不能够单独使用。
电池电压及提供电流的能力应与其内阻结合起来，以便更适当地对电池进行诊断。
八、操作说明本部分主要讲解蓄电池内阻测试仪的操作。
1.测试提示使用蓄电池内阻测试仪进行测试时，应观察所有设备制造商的注意事项和警告。
●测试前应仔细检查所有测试引线的连接。
●确认加载/感应夹均连接在电池的接线柱上。
●确认正极和负极夹均正确连接在电池的接线柱上。
●如果极性接反，电压将显示负值。
●电池夹必须与电池连接牢固。
否则将出现错误诊断。
对于接线柱在侧面的电池，将测试夹夹在圆形电缆的接线端，而不是方形电缆的接线端。
为了确保连接牢固，必要时可拆下电池夹螺栓，并用一个侧面转接接头代替。
安装前检查接线柱间隙是否足够。
2.目视检查测试前应目视检查以下项目：●电池盒是否破裂。
●电池单元盖是否破裂●电池盒与电池单元盖的密封情况。
●接头或接线柱是否被腐蚀。
●电池压板是否过松或过紧而使电池内部破裂。
●电池上部污垢或导电酸。
●电缆或导线磨损、断裂或损坏。
●接头被腐蚀或过松。
3.键盘说明数字键及功能键列表分类符号功能数字键0 1 2 3 45 6 7 8 91．快速选择选项2．输入数字。
方向键▼▲1．上下移动光标选择选项。
2．在某些页面可执行翻页功能。
◄►1．改变数值或数位。
2．在某些页面可执行翻页功能。
特殊键[确认]1．确认当前选择2．确认当前输入。
返回1．无条件无提示返回上一级页面。
2．中断当前工作。
九、测试功能1．单节测量测量单节电池的状态，包括电压、内阻、电池容量。
测量数据顺序存储，可查询。
说明：●进行任何测试前，先阅读“测试提示”和“目视检查”部分。
1) 按[电源] 开关打开测试仪。
说明：●打开测试仪后，可根据需要打开/关闭LCD背光。
2) 将电池夹连接到电池上，注意极性。
3) 按确认键进入主菜单。
4) 按数字键1选择[1.单节测量]。
5) 输入存储序号，如不输入，序号较前一次自动增加。
按[确认]键。
6) 按[←] [→]键选择电池类型后(按[↑]和[↓]键可以根据电压等级来跳选电池类型))，按[确认]键进行测试。
说明：●如果连接错误，电压将显示负值。
●出现紧急情况时，立即拆除电池引线停止测试；非紧急情况下可按[电源]开关关闭主机。
7) 测试仪显示测试结果。
8) 按[确认]键，测试仪保存测量数据，并开始下一个测量。
或者按[返回]键，不保存测试结果。
2．成组测量测量一组电池的状态，包括电压、内阻、电池容量。
对测量的各电池状态进行比较，挑选出有问题的电池。
说明：●进行任何测试前，先阅读“测试提示”和“目视检查”部分。
1) 按[电源] 开关打开测试仪。
说明：●打开测试仪后，可根据需要打开/关闭LCD背光。
2) 将电池夹连接到电池上，注意极性。
3) 按数字键2选择[2.成组测量]。
说明：●成组测量需要预先设置系统参数，否则将提示设置。
4) 按屏幕提示输入“站号”(输入内容在参数表设置的范围内)，按[确认]键，游标将移至“组号”输入栏，系统自动寻找并显示该“站号”对应的第一个未检测的“组号”，如输入“站号”对应的所有“组号”均被检测过，“组号”将不显示任何内容，等待您输入相应值。
5) 输入完正确的“组号”，按[确认]键，游标移动到“电池数”输入栏。
6) 输入完正确的“电池数”，按[确认]键，进入成组测量。
说明：●如果连接错误，电压将显示负值。
●出现紧急情况时，立即拆除电池引线停止测试；非紧急情况下可按[电源]开关关闭主机。
7) 按[确认]键，系统将暂存当前测试结果，同时“电池”数自动加一。
8) 按[返回]键，系统将结束当前检测过程，同时，该组测试结果将放弃。
9) 重复测试过程，直到本组数据全部测试完毕，系统保存本组数据的测试结果，同时显示本次检测结果的分析报告。
故障排除-电池通过了测试，但性能不能满足要求电池通过了测试，但在使用时性能不能满足要求，检查以下原因：●充电系统损坏或电压调节器损坏。
●电气系统故障，如接触不良。
●电池电缆与电池接线柱连接不良。
●电池压板过松或过紧。
●电气系统用电需求超过充电系统容量。
3.设置参数（一）增加站点1) 按[电源] 开关打开测试仪。
说明：●打开测试仪后，可根据需要打开/关闭LCD背光。
2) 按数字键2选择[2.成组测量]。
3) 按数字键1选择[1. 成组参数]。
说明：●共有两种设置方式，手动设置和微机设置。
●手动设置是在仪表上输入各项参数，微机设置需要计算机管理软件配合，将在计算机里设置好的参数表传到仪表。
