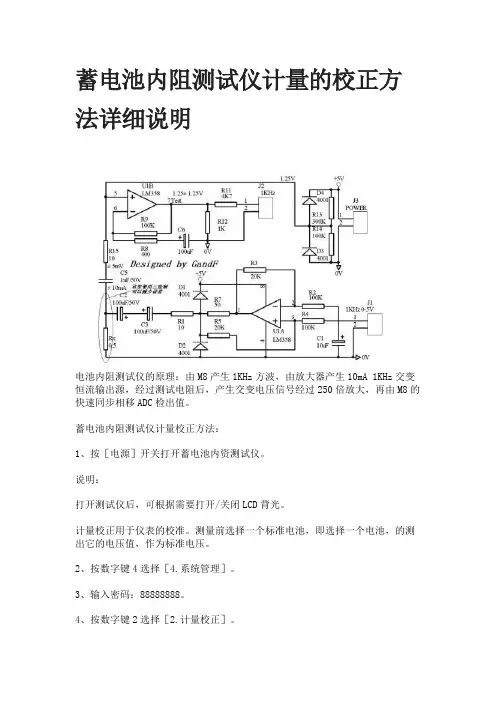

蓄电池内阻测试仪计量的校正方法详细说明

蓄电池内阻测试仪计量的校正方法详细说明

蓄电池内阻测试仪计量的校正方
法详细说明
电池内阻测试仪的原理:由M8产生1KHz方波,由放大器产生10mA 1KHz交变恒流输出源,经过测试电阻后,产生交变电压信号经过250倍放大,再由M8的快速同步相移ADC检出值。

蓄电池内阻测试仪计量校正方法:
1、按[电源]开关打开蓄电池内资测试仪。

说明:
打开测试仪后,可根据需要打开/关闭LCD背光。

计量校正用于仪表的校准。

测量前选择一个标准电池,即选择一个电池,的测出它的电压值,作为标准电压。

2、按数字键4选择[4.系统管理]。

3、输入密码:88888888。

4、按数字键2选择[2.计量校正]。

5、将夹具短接,按确认按钮,进行自校。

6、自校需要大约3分钟,等屏幕上的数字稳定后,按确认按钮。

7、输入标准电压。

8、用夹具连接标准电源(电池),测量电压。

电池内阻测试仪电路图
测量范围:0 – 500m欧(10mA 1KHz)
PCB使用M8电子负载附加部分电路。

过后和M8电子负载整合。

原理:由M8产生1KHz方波,由放大器产生10mA 1KHz交变恒流输出源,经过测试电阻后,产生交变电压信号经过250倍放大,再由M8的快速同步相移ADC 检出值。

C2、C3两个电容可以用一个47uF/50V的无极性电容代替。

耐压为50V是为了测高电压电池内阻。

内阻测试仪的使用方法

内阻测试仪的使用方法

内阻测试仪的使用方法
内阻测试仪是一种用于测量电池内部电阻的设备。

电池的内阻是电池性能的一个重要指标,影响其放电性能和稳定性。

以下是内阻测试仪的一般使用方法:
1.准备工作:在使用内阻测试仪之前,确保已经阅读并理解相关的使用说明和安全注意事项。

检查测试仪器是否正常工作,电池是否适配于测试仪。

2.连接电池:将待测电池的正负极分别连接到测试仪的正负极端子。

确保连接牢固,避免松动或接触不良。

3.设置测试参数:根据待测电池的规格和要求,设置内阻测试仪的相关参数。

这些参数可能包括电池类型、电池电压范围、测试电流等。

确保选择的参数适用于待测电池。

4.测量内阻:启动内阻测试仪,开始测量。

测试仪将通过施加一个小的交流电流,测量电池内部电阻。

测试过程中,仪器会记录电压、电流和时间等数据。

5.获取测量结果:测试完成后,内阻测试仪会计算并显示电池的内部电阻值。

这个值通常以欧姆(Ω)为单位表示。

6.分析结果:根据测得的内阻值,分析电池的健康状况。

一般而言,电池内阻值较低的电池通常具有较好的性能。

7.记录和报告:将测得的内阻值记录下来,以备将来参考。

一些内阻测试仪具有数据记录和导出功能,可以将测量数据导出到计算机进行进一步分析。

8.安全断开:在完成测试后,安全断开电池与测试仪的连接,关闭测试仪器。

需要注意的是,不同型号的内阻测试仪可能具有不同的操作步骤和参数设置方式,因此在使用时应根据具体的设备说明进行操作。

另外,确保在操作过程中遵循相关的安全规定,防止意外发生。
