QDR-500蓄电池内阻测试仪
蓄电池内阻测试仪 产品说明书（V1.01）
蓄电池内阻测试仪产品说明书（V1.01）武汉启亦电气有限公司Wuhan Qiyi Electric Co.,Ltd本说明书对应蓄电池内阻测试仪，软件版本V1.01。
武汉启亦电气有限公司版权所有。
本说明书中的产品信息、技术参数代表说明书编写时的技术状态，更改恕不另行通知。
我们已经尽力确保本说明书中的信息可靠和准确，但仍可能存在不准确或者错误的地方。
使用说明尊敬的用户：感谢您购买本公司蓄电池内阻测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
产品说明书是提供关于如何安全、正确和高效地使用蓄电池内阻测试仪的资料。
蓄电池内阻测试仪产品说明书包含使用该设备的重要安全说明，让您熟悉设备操作。
请阅读并遵循“安全规程”一节中所说明的安全规定以及所有相关的安装和运行说明。
遵从产品说明书里的指示有助于规避风险、减少修理费用及由于不正常操作导致的仪器故障。
应该在使用蓄电池内阻测试仪的现场常备产品说明书。
所有蓄电池内阻测试仪的操作者必须要阅读它。
除了遵守蓄电池内阻测试仪说明书的内容，您还要遵守在高电压电力设备上工作的所有相关的国家及国际安全规程。
在高压电力设备上工作是非常危险的。
使用蓄电池内阻测试仪进行的测量必须由具有相关资质的、熟练并经认可的人员来进行。
在工作开始前，请清晰地明确责任。
接受过蓄电池内阻测试仪训练、指导、培训的人员在从事高压电力设备的工作时，仍然需要有经验的操作员监督下进行。
安全规程:请阅读下列安全注意事项，以避免人身伤害！（1）在操作蓄电池内阻测试仪之前，请仔细阅读本章中的说明。
如果您不理解其中某些安全规程，在继续操作前请联系武汉启亦电气有限公司。
在使用蓄电池内阻测试仪工作时，要注意遵守安全规程。
（2）只有本公司专业技术人员或经认证的专业机构才能对蓄电池内阻测试仪进行维护和修理。
使用概述:（1）检查仪器本体及其附件完整无破损，尤其是要避免影响安全的损坏。
（2）做好免受相邻带电部分伤害的安全措施。
蓄电池内阻测试仪计量的校正方法详细说明
蓄电池内阻测试仪计量的校正方
法详细说明
电池内阻测试仪的原理：由M8产生1KHz方波，由放大器产生10mA 1KHz交变恒流输出源，经过测试电阻后，产生交变电压信号经过250倍放大，再由M8的快速同步相移ADC检出值。
蓄电池内阻测试仪计量校正方法：
1、按［电源］开关打开蓄电池内资测试仪。
说明：
打开测试仪后，可根据需要打开/关闭LCD背光。
计量校正用于仪表的校准。
测量前选择一个标准电池，即选择一个电池，的测出它的电压值，作为标准电压。
2、按数字键4选择［4.系统管理］。
3、输入密码：88888888。
4、按数字键2选择［2.计量校正］。
5、将夹具短接，按确认按钮，进行自校。
6、自校需要大约3分钟，等屏幕上的数字稳定后，按确认按钮。
7、输入标准电压。
8、用夹具连接标准电源（电池），测量电压。
电池内阻测试仪电路图
测量范围：0 – 500m欧（10mA 1KHz）
PCB使用M8电子负载附加部分电路。
过后和M8电子负载整合。
原理：由M8产生1KHz方波，由放大器产生10mA 1KHz交变恒流输出源，经过测试电阻后，产生交变电压信号经过250倍放大，再由M8的快速同步相移ADC 检出值。
C2、C3两个电容可以用一个47uF/50V的无极性电容代替。
耐压为50V是为了测高电压电池内阻。
电池内阻测试仪校验规程
电池内阻测试仪校验规程1.0目的确保公司电池内阻测试仪处于合格状态，保证试验测量工作的准确性和有效性。
2.0适用范围公司的电池内阻测试仪之内校作业。
3.0校验环境条件3.1常温常湿；3.2无强烈电磁干扰。
4.0校验用主要标准计量器具4.1FKUKE手持万用表（外校合格）。
4.2LCR数字电桥（外校合格）。
5.0辅助校验器具直流电源供应器。
6.0校验周期一年。
7.0先将FKUKE万用表、被校的电池内阻测试仪、辅助的直流电源供应器开机预热30分钟。
8.0直流电压2V档校验步骤8.1允许误差±0.5%8.2先将直流电源供应器电压调节旋钮逆时针打到零，FKUKE手持万用表置DC 档,被校的电池内阻测试仪置DC2V档,直流电源供应器±电压输出端口、FKUKE 手持万用表±电压输入端口被校的电池内阻测试仪测试夹用表笔线依次并接。
8.3按下被校的电池内阻测试仪“测量”按钮,启动测试,调节直流电源供应器电压调节旋钮，使FKUKE手持万用表依次显示到被校电池内阻测试仪2V量程的10％、50％、90％左右，观察读取FKUKE万用表和被校电池内阻测试仪DC电压显示数值，并记录到《仪器校验记录表》内。
8.4计算FKUKE万用表和被校电池内阻测试仪二者之间对应DC电压误差值，确认是否在规定的±0.5％范围之内，并将误差值记录到《仪器校验记录表》内。
9.0直流20V档校验步骤9.1允许误差±0.5%9.2先将直流电源供应器电压调节旋钮逆时针打到零，FKUKE万用表置DC档,被校的电池内阻测试仪置DC20V档,直流电源供应器±电压输出端口、FKUKE万用表±电压输入端口、被校的电池内阻测试仪测试夹用表笔线依次并接。
9.3按下被校的电池内阻测试仪“测量”按钮,启动测试,调节直流电源供应器电压调节旋钮，使FKUKE万用表依次显示到被校电池内阻测试仪20V量程的10％、50％、90％左右，观察读取标准台式表和被校电池内阻测试仪DC电压显示数值，并记录到《仪器校验记录表》内。
蓄电池内阻测试仪用户必备手册
蓄电池内阻测试仪用户必备手册1. 简介蓄电池内阻测试仪是一种用于测量蓄电池内阻的工具，可以帮助用户及时了解蓄电池的健康状况。
本手册旨在提供蓄电池内阻测试仪的基本使用方法和注意事项，以帮助用户更好地使用、维护和保养设备。
2. 使用方法2.1 连接电源首先，将蓄电池内阻测试仪连接至电源。
检查电源适配器符合要求，并确保插头正确插入仪器的电源接口。
2.2 准备蓄电池在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟，以使蓄电池达到稳定状态。
2.3 连接测试夹具使用测试夹具连接仪器与蓄电池。
测试夹具应正确连接至蓄电池的正负极，且接触良好，以确保准确测量内阻。
请检查测试夹具的电线是否损坏或有磨损迹象，并确保没有任何异物干扰测量。
2.4 进行测量当一切准备就绪后，可以开始进行测量。
按下仪器上的测量按钮，并记录显示屏上的内阻数值。
如果需要连续测量多个蓄电池，可以按照同样的步骤进行操作。
3. 注意事项在使用蓄电池内阻测试仪时，请注意以下事项：3.1 安全操作确保操作环境安全，并遵循所在地的相关安全规定。
在操作过程中，避免接触电极和触碰导线，以防止电击事故的发生。
3.2 避免过度放电在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟。
过度放电可能导致蓄电池无法启动或缩短其寿命。
3.3 定期校准建议定期校正蓄电池内阻测试仪，以确保测量结果的准确性。
请参考设备说明书了解如何进行校准操作。
3.4 保养和维护定期清洁测试夹具和仪器外壳，以防止测量误差。
避免将仪器暴露于过高或过低的温度环境中，以保证仪器正常工作。
3.5 存储和运输妥善存放仪器，并避免受到冲击和震动。
在运输过程中，应采取适当的保护措施，以防止仪器受到损坏。
4. 故障排除如果在使用蓄电池内阻测试仪时遇到问题，可以尝试以下排除方法：•检查电源连接是否正确，尝试更换电源适配器；•检查测试夹具是否连接正确，重新连接测试夹具；•如果仪器显示异常或无法正常工作，请联系售后服务人员寻求帮助。

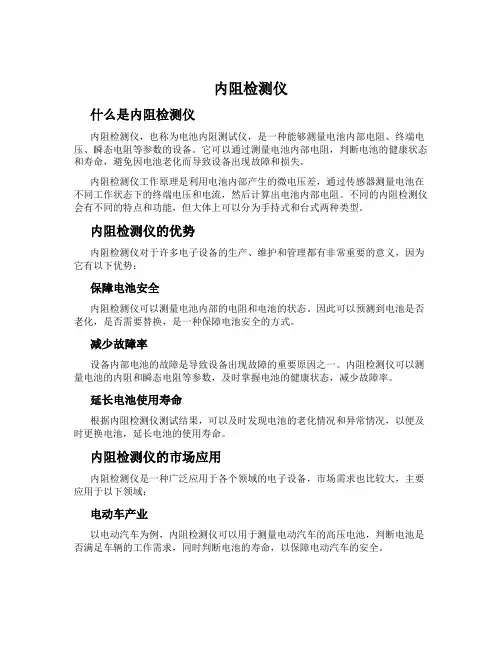

内阻检测仪
内阻检测仪什么是内阻检测仪内阻检测仪，也称为电池内阻测试仪，是一种能够测量电池内部电阻、终端电压、瞬态电阻等参数的设备。
它可以通过测量电池内部电阻，判断电池的健康状态和寿命，避免因电池老化而导致设备出现故障和损失。
内阻检测仪工作原理是利用电池内部产生的微电压差，通过传感器测量电池在不同工作状态下的终端电压和电流，然后计算出电池内部电阻。
不同的内阻检测仪会有不同的特点和功能，但大体上可以分为手持式和台式两种类型。
内阻检测仪的优势内阻检测仪对于许多电子设备的生产、维护和管理都有非常重要的意义，因为它有以下优势：保障电池安全内阻检测仪可以测量电池内部的电阻和电池的状态。
因此可以预测到电池是否老化，是否需要替换，是一种保障电池安全的方式。
减少故障率设备内部电池的故障是导致设备出现故障的重要原因之一。
内阻检测仪可以测量电池的内阻和瞬态电阻等参数，及时掌握电池的健康状态，减少故障率。
延长电池使用寿命根据内阻检测仪测试结果，可以及时发现电池的老化情况和异常情况，以便及时更换电池，延长电池的使用寿命。
内阻检测仪的市场应用内阻检测仪是一种广泛应用于各个领域的电子设备，市场需求也比较大，主要应用于以下领域：电动车产业以电动汽车为例，内阻检测仪可以用于测量电动汽车的高压电池，判断电池是否满足车辆的工作需求，同时判断电池的寿命，以保障电动汽车的安全。
通讯产业内阻检测仪可以用于测量通讯设备中的备用电池，及时掌握电池状态，减少通讯设备的故障率，确保通讯设备的稳定性和可靠性。
新能源产业内阻检测仪的应用也涉及到新能源的产业，如太阳能电池、风力发电系统等。
通过内阻检测仪可以及时掌握电池的状态，确保系统的正常运行。
内阻检测仪的使用注意事项使用内阻检测仪时，需要注意以下几点：根据不同型号使用不同的内阻检测仪具有不同的功能和特点，需要根据设备的型号和规格来选择不同的检测仪器。
操作熟练使用内阻检测仪需要有一定的技能和操作知识，否则可能会影响检测结果。
日置内阻测试仪使用说明书
日置内阻测试仪使用说明书全文共四篇示例，供读者参考第一篇示例：日置内阻测试仪使用说明书一、产品介绍日置内阻测试仪是一款用于测量电池内部电阻的专业仪器。
通过该仪器可以精确地测量各种电池的内阻值，并及时发现电池的性能问题，保障设备的正常运行和安全使用。
本说明书将详细介绍日置内阻测试仪的使用方法和注意事项，帮助用户正确使用该产品。
二、产品规格1. 测试范围：0~200mΩ2. 测试精度：±1%3. 分辨率：0.1mΩ4. 显示方式：数码显示5. 工作温度：0~40℃6. 相对湿度：＜80%7. 电源：AC220V±10% 50Hz8. 外形尺寸：320mm×240mm×140mm9. 重量：约5kg三、使用方法1. 准备工作：将日置内阻测试仪放置在水平、通风良好的地方，并接通交流电源。
2. 连接电池：使用测试夹将待测电池的正负极分别连接至测试仪的对应端口，并确保连接牢固。
3. 开机测试：按下电源开关，等待仪器自检完成后，显示屏将显示当前电池的内阻数值。
4. 结果分析：根据显示屏上的内阻数值，可以判断电池的性能状态，如果内阻值超出正常范围，说明电池可能存在问题，需要及时更换或维修。
5. 关机操作：测试完成后，按下电源开关，断开电池连接，将测试仪放置在安全地方。
四、注意事项1. 使用过程中要避免将内阻测试仪受到严重撞击或挤压，以免损坏设备。
2. 在进行电池内阻测试时，应按照正负极连接至对应端口，避免连接错误导致读数不准确或损坏测试仪。
3. 在测量电池内阻时，应选择合适的测试范围，以确保测量结果准确可靠。
4. 高温、潮湿环境可能影响内阻测试仪的正常工作，应避免将设备暴露在此类环境中。
5. 长时间不使用内阻测试仪时，应将设备存放在干燥通风的环境中，避免产生潮气影响设备性能。
五、维护保养1. 定期清洁：使用软布擦拭内阻测试仪的表面，避免灰尘和污垢进入设备内部影响正常使用。
蓄电池内阻测试仪使用方法
蓄电池内阻测试仪使用方法
嘿，你问蓄电池内阻测试仪咋用啊？那咱就好好唠唠。
这玩意儿其实不难摆弄，就跟咱平时使个新工具差不多。
先把测试仪拿出来，瞅瞅说明书，心里有个谱儿。
别小瞧这一步哈，说明书就跟那指路的牌牌似的，能让你少走不少弯路。
接着，把蓄电池找出来，得确定好是哪个蓄电池要测啊。
别弄岔劈了，要是搞错了，那可就白忙活一场。
然后呢，把测试仪的夹子啥的准备好。
就跟咱夹菜似的，得夹得准、夹得稳。
把夹子夹到蓄电池的正负极上，可别夹反了哈，要是夹反了，那测试仪说不定就“闹脾气”不好使了。
夹好之后，打开测试仪的开关。
这时候就等着测试仪出结果呗。
就跟咱等着锅里的饭熟了一样，有点小期待呢。
在等结果的时候，可别瞎动弹。
万一碰着啥了，影响了测试结果，那可就不咋好了。
等测试仪出了结果，咱就看看这内阻是多少。
要是内阻
大了，那就说明这蓄电池可能有点不太对劲了。
就跟人要是不舒服了，脸色就不好看一个道理。
咱举个例子哈，就说俺们村里头有个拖拉机，有一回这拖拉机咋也打不着火了。
后来找了个懂行的人来看看，人家就拿着个蓄电池内阻测试仪来测了测。
一测发现，这蓄电池内阻可大了。
原来是这蓄电池用的时间太长了，不行了。
后来换了个新蓄电池，这拖拉机就又能“突突突”地跑起来了。
所以说啊，这蓄电池内阻测试仪还是挺管用的。
咱只要按照正确的方法来用，就能知道蓄电池好不好使。
要是内阻大了，就赶紧想办法，别等出了问题再着急。
咱可不能小瞧了这小小的测试仪，它能帮咱大忙呢。
蓄电池内阻测试仪和CR-AR01蓄电池内阻测试仪价格
蓄电池内阻测试仪和CR-AR01蓄电池内阻测试仪价格标题:蓄电池充电测试仪和手持式蓄电池容量测试仪价格库号：《RL195601 》价格：：百度搜【润联网】查询主要技术参数：产品描述：3555蓄电池质量测试仪电池寿命测试器，电池寿命测试仪3555立即测定电池劣化情况大容量的碱性电池及铅蓄电池用小型二次电池用通过对电池的内电阻和内电压的测量，电池寿命测试仪3555以合格(pass)，电池寿命测试仪3555警告(warning)及不合格(fail)三段指示，电池寿命测试仪3555使本系列产品能够立即得到电池状态的结果基本参数：电阻测量:300mΩ～30Ω，电池寿命测试仪35553档量程，电池寿命测试仪3555最高分辨率100μΩ电压测量:3或30V DC，电池寿命测试仪35552档量程，电池寿命测试仪3555最高分辨率1mV 采样率:1.25次/s 比较器功能设定：上、电池寿命测试仪3555下限电阻值，电池寿命测试仪3555下限电压值，电池寿命测试仪3555输出：LED，电池寿命测试仪35标题:电池内阻测试仪和蓄电池放电测试仪参数库号：《RL195602 》价格：：百度搜【润联网】查询主要技术参数：产品描述：HIOKI 9465针型测试线2叉-探头之间: 10cm, 线长:1.8m 日本日置HIOKI 9465针型测试线配合下面仪器使用：蓄电池检测仪HIOKI 3555，蓄电池测试仪HIOKI 3554，电池测试仪HIOKI 3561，电池测试仪HIOKI 3561-01，电阻计HIOKI 3541,交流微电阻计HIOKI 3560，微电阻计hioki 3540，微电阻计hioki 3540-03，微电阻计hioki 3540-02，微电阻计hioki 3540-01 技术参数：泰亚赛福作为众多知名品牌的合作伙伴，以最优的价格+完善的售后服务体系向您提供产品。
“服务第一、质量第一、价格最低”！标题:电池电压内阻测试仪和蓄电池内阻容量测试仪参数库号：《RL195603 》价格：：百度搜【润联网】查询主要技术参数：产品描述：BCSE=容量快速分析功能+单体电压监测功能+恒流放电功能一、BCSE-2215W主要功能1、同时具有监测电压，恒流放电及容量分析三项功能。
蓄电池内阻测试仪原理
指针式蓄电池内阻测试仪原理江苏省泗阳县李口中学沈正中指针式蓄电池内阻测试仪，实质上都是不同大量程的电流表（通常是几十到几百安培），只不过把一定的电流示数用电压表示罢了，如：某只12V指针式蓄电池内阻测试仪设计电流是50A用12V表示，则这只蓄电池内阻测试仪的分流电阻是，由U＝I R G 可知：52A表示12.48V、48.5 A表示11.64V、46A 表示11.04V等，根据电压高低（实际上是电流大小）来粗略判断蓄电池的好坏，实际上它并不能读出蓄电池的内阻。
指针式蓄电池内阻测试仪的内部构造主要有机械表头和阻值较小的分流电阻组成，电路原理图如下图1。
测量原理是根据得。
从中可以看出：电流越大，内阻越小，不过这个电流的变化是非线性的。
实际上，蓄电池内阻测试仪的原理与万用表的电阻档原理类似：蓄电池内阻测试仪是测试仪的阻值不变，变化的是待测蓄电池的内阻；万用表是电阻档阻值不变，变化的是待测电阻，如下图2。
蓄电池的容量越大，其内阻越小。
蓄电池内阻测量通常用下述方法：1. 测出蓄电池的空载电压U ；2. 在蓄电池正负极间加接一个阻值为R的负载，测出蓄电池的负载电压U R和电池的负载电流I（最好使负载电流I为0.5C 倍率，如蓄电池的容量为10Ah ，负载电流为5A）；3. 蓄电池内阻。
注：其它电池内阻也可参照此方法测量。
下表是用此方法测出的部分铅酸蓄电池的内阻（仅供参考）。
部分铅酸蓄电池的内阻（仅供参考）电压（V）容量(Ah)内阻(mΩ)电压（V）容量(Ah)内阻(mΩ)电压（V）容量(Ah)内阻(mΩ)电压（V）容量(Ah)内阻(mΩ)2 200 0.50 2 1000 0.15 6 12 10 12 38 82 300 0.40 2 1200 0.12 6 200 1.5 12 65 62 400 0.35 2 1500 0.10 6 7 25 12 80 42 500 0.30 2 2000 0.08 12 12 20 12 100 3.82 600 0.25 2 3000 0.07 12 24 10 12 120 3.62 800 0.20 6 7 21 12 33 9 12 200 2.5当然不同厂家生产的蓄电池内阻稍有不同，新旧不同的蓄电池内阻也都不尽相同。
电池内阻测试仪
电池内阻测试仪简介电池内阻测试是对电池性能进行评估的重要方法。
电池内阻是电池工作中产生的能量损失的主要来源之一，也是影响电池寿命和安全的重要因素。
传统的电池内阻测试方法一般采用外部负载的方式，但这种方法不能准确地测量电池内部的阻抗，因此近年来发展了一种新的电池内阻测试仪器–电池内阻测试仪。
电池内阻测试仪是一款能够快速测量单体电池的内阻的仪器。
它使用有源负载技术，内部集成了精密的ADC和精密的数据处理芯片，可以实时准确地测量电池的内阻。
使用方法电池内阻测试仪的使用方法非常简单，首先需要将待测电池接入测试仪器，然后按下测试按钮，仪器会以恒定的电流给电池充放电，通过测量电池内部压降和电流，来计算出电池的内阻值。
值得注意的是，测量过程中需要注意以下几点：1.测量时电池需要充电至工作电压范围内。
2.测量时需要保持仪器的输入电压稳定，以保证测量的准确性。
3.测量完毕后需要将电池从测试回路中拆除。
除了以上几点，还需要注意到电池内阻的测量结果还受一些其他因素的影响，比如电池表面温度、电池和测试仪器接触的紧密程度等，因此在使用电池内阻测试仪时需要进行实验室控制。
应用领域电池内阻测试仪主要应用于电池制造行业，用于对电池进行品质控制和性能评估。
同时，电池内阻测试仪也逐渐被汽车、电动车、燃料电池车等车辆制造业广泛采用，用于对电池的寿命和性能进行评估和监测。
此外，电池内阻测试仪还被广泛应用于各种研究领域，如电子化学、新能源材料、物理、化学等领域，成为这些领域中的重要实验工具。
总结电池内阻测试仪是一款快速准确地测量电池内阻的实验仪器，具有一定的市场和应用前景。
在使用过程中需要注意仪器的精度和测量结果的稳定性，在应用领域中，它可以为电池制造、车辆制造及科研领域等提供更精确全面的实验数据，帮助人们更好地了解和控制电池的性能和寿命。
智能蓄电池内阻测试仪2
ZBT3912智能蓄电池内阻测试仪使用手册武汉智能星电气2021-2-20目录一、概述 ..................................错误!未定义书签。
二、操作说明 ..............................错误!未定义书签。
三、功能操作 ..............................错误!未定义书签。
四、附录：蓄电池状态判定方式及蓄电池内阻列表错误!未定义书签。
五、注意事项 ..............................错误!未定义书签。
六、运输、贮存 ................................................................................................ 错误!未定义书签。
七、售后效劳.............................. 错误!未定义书签。
ZBT3912 智能蓄电池内阻测试仪一、概述1. 测试仪结构图2. 特点●该测试仪是一种手持式测试仪，可执行的功能有：单节测量、成组测量、数据治理、系统治理。
●便携式●用户界面友好●充电电池，待机时刻大约为2-4小时●大屏幕点阵LCD显示术语：利用以下概念或缩写：Temp 温度（Temperature）3．技术参数测量范围内阻：0.0mΩ--100mΩ电压：最小测量分辨率内阻：0.01 mΩ电压：1mV测量精度内阻：±%rdg ±6dgt电压：±%rdg±6dgt供电电源锂电池供电直流1A适配器功率消耗持续工作不小于4小时（1300mAH）存储容量64K*8显示器128x 64 点阵图形LCD尺寸260 x 142 x 70 mm重量 1.3 Kg工作温度-10℃--50℃湿度小于85%RH二、操作说明本部份要紧讲解蓄电池内阻测试仪的操作。
电池内阻测试仪原理
电池内阻测试仪原理
电池内阻测试仪是一种用于测量电池内部电阻的仪器。
其原理是基于欧姆定律和电荷传导理论。
首先，将测试仪的正负极分别与电池的正负极相连接，形成闭合回路。
然后，通过施加外加电压或电流，并测量电池内部的电压或电流，从而计算出电池的内部电阻。
根据欧姆定律，电阻可以通过电压和电流的比值来计算。
因此，测试仪会发送一个已知的电流或电压信号，然后测量电池内部的电压或电流，再根据欧姆定律进行计算。
电荷传导理论则是指电池内部的电流传导过程。
在正常工作状态下，电池内部会存在一定的电阻，该电阻会导致电流通过电池时产生电压降。
因此，测量电池内部电阻的关键在于测量电流通过电池时引起的电压降，从而求解电阻值。
为了提高测试仪的精确度，通常会采用多次测量并取平均值的方法。
此外，还需要对测试仪的测量误差进行校正，以保证测试结果的准确性。
总的来说，电池内阻测试仪通过测量电池内部的电压或电流，结合欧姆定律和电荷传导理论，可以准确计算出电池的内部电阻。
这对于电池的性能评估和故障诊断具有重要意义。
蓄电池内阻测试仪内阻测试前的准备工作
蓄电池内阻测试仪内阻测试前的准备工作便携式蓄电池内阻检测仪，又叫“蓄电池内阻检测仪”或“蓄电池内阻测试仪”，在手持式蓄电池内阻检测产品中具有其独特的性能和科学的测试方法,具有蓄电池在线检测产品的检测功能，有强大的软件分析功能、数据处理功能、存储功能，是人工维护电源的专业检测仪表。
可以用于电力、通信、交通、金融、蓄电池生产企业、电动车生产厂、玩具厂、汽车修理的蓄电池质量检验，为蓄电池配组提供依据。
蓄电池内阻测试仪内阻测试：传统的蓄电池容量检测方法是进行整组核对性放电，即把蓄电池组连接到负载箱，然后进行放电，一直放到截止电压（没电）为止，来验证蓄电池的容量，但是这种方法有很多隐患和缺点：a、放电时间长，风险大，电池组须脱离系统，蓄电池组所存储的化学能全部以热能形式消耗掉，既浪费了电能又费时费力，效率低。
b、进行核对性放电试验，必须具备一定条件，首先，尽可能在市电基本保障的条件下进行;其次，必须有备用电池组Oc、核对放电只能测试整组电池容量，不能测试每一节单体电池容量，以容量最低的一节作为整组容量，而其他部分电池由于放电深度不够，其劣化或落后程度还不能完全充分暴露出来。
d、有损蓄电池的容量。
由于蓄电池的内部化学反应不是完全可逆的。
全深度循环放电的次数是有限的，所以，不适宜对铅酸蓄电池频繁进行深放电。
但是间隔时间过长，两次核对之间的蓄电池的状态是不确定的。
蓄电池的容量下降到80%以下后，蓄电池便进入急剧的衰退状况，衰退期很短，可能在一次核对放电后几个月就失效，而在剩下的时间内电池组已存在极大的事故隐患。
蓄电池内阻测试仪蓄电池内阻测试设备的种类很多,他们的主要区别的测试蓄电池的种类不一样，测试的蓄电池的容量和端电压不一样，这里所讲得是用于电力、通讯和UPS电源蓄电池检测的蓄电池测试测试前的准备工作b给测试仪充满电，检查测试仪工作正常2,准备一些必要的维护工具和防护工具，比如绝缘紧固的工具3,查看被测试蓄电池的历史记录，可能很多单位没有这方面的记录，连蓄电池是什么时候安装投入使用的都不清楚，但你一定要做一些功课，把它搞清楚4,准备一些不干胶的标签，有条件的在标签上打上型号、内阻值、测试日期、标号5,带上一个温度计记录下测试时的环境温度，有测温计的，要带上6,准备一个记录本，记录下测试时一些意外情况和心得测试的频率：实际上蓄电池变坏的周期是以周为单位的，换句话说蓄电池的性能的突变是在14天内完成的，从这个特点来讲,我们应该每周做一次内阻检测，但对电力和通讯行业，这种工作强度是不能实现的，建议至少要每个季度测试一次，美国的维护规范也是这样要求的，ZUi低的也要一年检测一次，对重要的系统，不容许发生任何断电的单位，我还是建议使用在线检测系统。
HZNZ-V 蓄电池内阻测试仪(触屏)操作步骤
HZNZ-V 蓄电池内阻测试仪(触屏)操作步骤HZNZ-V 蓄电池内阻测试仪(触屏)操作步骤指导HZNZ-V 智能蓄电池内阻测试仪是用于测量电池内部阻抗和电池酸化薄膜破损程度的仪器。
内阻的测量方法主要有瞬间直流放电法和交流信号注入法，我们选用的直流放电法来测量蓄电池的动态内阻，能够很好地反映电池欧姆电阻、化学电阻。
利用内阻阻值的大小来判断电池的劣化状态，预估电池容量，（一般来说）其阻值越小电池的性能越好。
因此，采用内阻进行测量电池的方法是速度快且可靠性较高的一种判别电池优劣好方法 仪表开机/关机2.1 单节测量2.2 成组测量2.3 数据管理功能在主界面上双击“数据管理”菜单项即进入数据管理功能界面，包括单节电池测量数据和成组电池测量数据，可对数据记录进行打开回放、转存U盘、删除等操作，同时还可以格式 化数据记录。
数据管理的界面参考如下图所示：2.4 时钟设置2.5 系统管理2.5.1文件管理2.5.3 测试波形2.5.4版本信息仪表左侧有个电源开关，拨向上端即开机，拨向下端关机。
开机主界面：整个界面由上、中、下三部分组成。
上部左边是菜单名，右边是电池电量显示条。
底边为时间栏，中间为显示和操作区；使用触摸屏操作时，可直接点选菜单任务项，再点击选中的菜单任务项则执行。
如果使用键盘操作，则使用“TAB”键切换选择的菜单任务项，按确认执行。
进入单节测试后，分别选择好电池电压类型、电池型号、测试参数、站点编号后即可进行测量。
测试界面参见下图：成组电池测量界面如下，其测量操作方法与单节电池测量相似,只是增加了电池节数，在一组电池测试完之前，可以不操作界面而连续测试下去。
单击触摸屏“开始测量”按钮即可进行测量。
数据管理界面使用触摸屏操作时，可直接点选输入项或按键，输入数字可通过上下滚动实现。
如果使用键盘操作，则“TAB”键切换输入项, “←”、“→”选择位，在选择好年、月、日、时、分、秒时，按“↑”、“↓”键进行数字的增减。
PBT 550 电池测试仪 使用说明书
安全条例这份使用手册包含机器性能介绍以及需注意的安全事项。
首次操作机器前请仔细阅读该说明并妥善保管以备后期查阅。
易燃易爆!正在充电的电池可能释放易爆气体。
蓄电池测试仪只能连接到标称输出电压为12V的蓄电池上。
注意：极性相反会导致保险丝熔断，并可能造成永久性损坏。
因极性相反而造成的损坏不在我们的保修范围内。
请勿在电气系统正向接地的车辆上使用。
注意：如果汽车蓄电池断电，一些管理系统可能会失效。
更多安装信息请参考您的车辆手册。
如果电线或端子损坏，请不要使用电池测试仪。
如果电池测试仪受到严重的撞击或有任何损坏，请不要使用。
不要拆卸设备。
不正确的重新组装可能导致触电或火灾的危险。
注意防范酸化物质喷溅危险！• 操作时请佩戴专业的防护眼镜和手套。
• 如果有物质直接接触到了眼睛或皮肤，立即用水清洗并咨询医生。
• 机器使用范围内避免火花，电弧。
禁止抽烟。
• 保护好电池表面以防止短路。
机器符合欧洲各指令。
产品安全标准申明在可在我们的网站上下载.符合EAC（欧洲经济共同体）规定的标志需特殊分拣处理，不能直接扔到家用的垃圾箱。
产品的制造商通过缴纳一个分拣, 收集和家庭包装废物的全面回收利用的系统, 参与产品包装的回收.可回收产品会标有可回收标记.2电池检测仪连接1- 进行测试前，确保场所足够通风。
2- 12 V电池检测仪 (包括含START/STOP 类电池)3- 测试电池前，请确保已熄火，配件不处于工作状态。
关闭所有的车门及后备箱。
4- 确保电池充电端干净。
如有必要，请使用钢丝刷进行清洁。
检测仪端子和电池连接器之间或电池连接器和电池端子之间的任何生锈都会降低检测仪的效率。
5- 将负极（黑色）接线片连接到电池的负极端子。
将正极（红色）接线片连接到电池的正极端子。
设备设置1- 选择语言：1. 按下“Menu(菜单)”键然后选中“语言”。
2. 选择所需语言，确认选择请按OK 2- 日期/时间设置1. 按下“Menu”键然后选中“时间调整”。
蓄电池内阻测量仪安全操作及保养规程
蓄电池内阻测量仪安全操作及保养规程1. 前言蓄电池是电力系统中不可或缺的组成部分，蓄电池内阻值的测量是对蓄电池性能良好评价指标之一。
针对市场上出现的可移动式蓄电池内阻测量仪，本文旨在介绍其安全操作及保养规程，以确保使用者的人身安全及设备的正常运行。
2. 安全操作规程2.1 工作前检查使用蓄电池内阻测量仪前，需先检查以下事项：•电池包、电池柜、配电柜已断电停电；•电池、仪器、脚踏电源线缆均正常；•确认连接线是否正确、紧固；•仪器应放在干燥、通风、不易燃烧的地方。
2.2 仪器设置蓄电池内阻测量仪的参数设置需按照以下步骤进行：1.接通电源，打开蓄电池内阻仪；2.设置电流值大小、温度及遥测相关参数。
2.3 测量过程在进行测量过程时，需注意以下事项：•需先更换老化的电池；•安装好电池后，应测量电池的开路电压，确保电池电压正常；•尽量避免测量过程中由于电流过大或更换电池导致的瞬间电压波动；•测量一段时间后，需重新校准遥测等参数。
2.4 测量结束测量结束后需要进行以下步骤：•关闭蓄电池内阻测量仪；•拔掉所有连接线；•停止脚踏电源线缆电源；•将设备放置在安全的位置。
2.5 安全事项1.电池柜保护措施需规范，防止蓄电池意外损伤；2.使用蓄电池内阻测量仪过程中，需戴好防护手套并穿着透气、舒适的工作服；3.在电池终端处不得抽烟、使用明火等易引起火灾的操作；4.若发现电池起火、冒烟等异常状况，请立即停止使用仪器并迅速采取措施处理；5.对仪器进行维修及保养时，需关闭电源并拔掉电源线，避免意外触电。
3. 仪器保养规程3.1 保养周期•外壳清洗：每周一次；•内部清洁：每月一次；•仪器维护：半年一次；•小维修：1年一次；3.2 保养步骤1.清洁外壳–使用干净、柔软的布擦拭仪器表面；–防潮、防油、阻隔紫外线的保护层可保护仪器表面；2.内部清洁–使用手电筒逐一检查内部元器件；–清除灰尘及清洁元器件表面；–用特殊的酒精进行清洗、防锈处理；3.仪器维护–更换易损件；–更换电路板；4.小维修–更换电源；–更换配件。
小容量可充电电池内阻测试仪[实用新型专利]
![小容量可充电电池内阻测试仪[实用新型专利]](https://img.taocdn.com/s3/m/e16d6fe576c66137ef06198d.png)
专利名称：小容量可充电电池内阻测试仪专利类型：实用新型专利
发明人：周祥雷,徐克兵
申请号：CN201420141333.1
申请日：20140322
公开号：CN203732630U
公开日：
20140723
专利内容由知识产权出版社提供
摘要：小容量可充电电池内阻测试仪，属于蓄电池测试领域，本实用新型为解决采用大电流放电方式测量小容量蓄电池内阻，其测量数值不准确，精度比较差的问题。
本实用新型包括脉冲激励电路、放大电路、显示电路和电源电路；脉冲激励电路的脉冲信号输出端与可充电蓄电池的输入端相连；可充电蓄电池的恒流放电信号输出端与放大电路的输入端相连；放大电路的放大后恒流放电信号输出端与显示电路的显示信号输入端相连；电源电路为脉冲激励电路、放大电路和显示电路提供工作电源。
申请人：徐克兵
地址：150000 黑龙江省哈尔滨市经开区哈平路集中区松花路9号中国云谷软件园1号楼301室国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QDR-500蓄电池内阻测试仪使用说明书广州市仟顺电子设备有限公司目录第一部分仪表使用说明书----------------------------------------------------------------- 2第一章概述---------------------------------------------------------------------------- 21.1综述------------------------------------------------------------------------------ 21.2主要功能及特点-------------------------------------------------------------------- 21.3技术指标-------------------------------------------------------------------------- 2第二章外形及接线说明------------------------------------------------------------------ 32.1外形------------------------------------------------------------------------------ 32.2 按键 ----------------------------------------------------------------------------- 3第三章操作指南------------------------------------------------------------------------ 43.1 开机 ----------------------------------------------------------------------------- 43.2 测试操作 ------------------------------------------------------------------------- 43.4 数据管理 ------------------------------------------------------------------------- 83.5 系统管理 ------------------------------------------------------------------------ 11第四章简易问题维修指南--------------------------------------------------------------- 13 第五章其它说明----------------------------------------------------------------------- 145.1 注意事项 ------------------------------------------------------------------------ 145.2 技术信息支持及服务 -------------------------------------------------------------- 14 第二部分软件使用说明------------------------------------------------------------------- 15第一章概述---------------------------------------------------------------------------- 151.1软件用途------------------------------------------------------------------------- 151.2系统配置------------------------------------------------------------------------- 15第二章软件使用说明-------------------------------------------------------------------- 152.1 安装 ---------------------------------------------------------------------------- 152.2运行----------------------------------------------------------------------------- 152.3操作-文件------------------------------------------------------------------------ 152.4操作-工具------------------------------------------------------------------------ 172.5操作-帮助------------------------------------------------------------------------ 18 声明--------------------------------------------------------------------------------- 19 QDR-500内阻测试仪装箱清单-------------------------------------------------------------- 19第一部分仪表使用说明书第一章概述1.1综述蓄电池内阻测试是快速准确测量电池运行状态参数的数字存储式多功能便携式测试仪。
该仪表通过在线监测单体电池的电压和内阻，将监测到的数据进行存储和处理，对电池故障进行报警，精确有效地判别单体电池的优良状况。
仪表对测试数据进行保存，查询、删除和导出。
上位机软件对导入的数据进行处理，通过各种图表对数据进行分析和显示，自动生成电池的检测报告。
1.2主要功能及特点●可保存999组测试数据；用户对数据可进行查询、删除及传输。
●数据可通过串口上传至计算机，也可导出到U盘。
●人性化的操作界面，操作简单，流程清晰，每一步操作均有简洁中文提示。
●上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。
1.3技术指标型号：QDR-500名称：蓄电池内阻测试仪电压测量范围：0.000~25.000V电压测试精度：±0.2%rdg±6dgt内阻测试范围：0.000mΩ-99.999mΩ内阻测试精度：±0.5%rdg ±6dgt通讯方式：RS232和USB显示方式：320 x 240点阵图形LCD工作电源：10.8V,2000mAh,可充电锂电池外形尺寸：280 x 105 x 83 mm重量：1.2kg第二章外形及接线说明2.1外形1：电池充电器接口2：屏幕显示3：按键4：RS232接口5：夹钳、探针测试线接口6：夹钳测试线7：U盘接口2.1仪表外形图2.2 按键：电源开关C键：退出、放弃当前操作；返回到上一级菜单。
OK键：确认、执行。
0～9数字键：输入参数。
▲▼ ：方向键，用于移动光标、翻页、类型选择等。
：重新测试键。
：U盘传输。
5123467信心源于技术，服务体现价值第三章操作指南3.1 开机长按电源开关，显示如下：2秒后进入主菜单。
图3.2 仪表主菜单按照提示进行菜单选择。
设置参数：可对新电池组和原电池组的参数进行设置并启动测试。
测试电池仪表继续完成最近一次未完成的测试。
数据管理查看测试结果，并可对测试结果进行导出或删除。
系统设置包括“测试方式、时间设置、告警声音、背景灯光时间、格式化存储器、系统信息查询”设置项。
3.2 测试操作3.2.1 设置参数在主菜单中选择设置参数，按OK进入参数设置界面：图3.3参数设置选择信心源于技术，服务体现价值1、在新电池组菜单中设置参数选择新电池组，按OK进入参数设置界面图3.4参数设置界面如果是第一次测试某组电池，使用设置参数菜单中的新电池组，建立电池组名称，并选定相应的参数，如果不选定参数，分析仪在测试时会自动采用默认的参数进行测试。
●设置电池组中的电池个数（该组电池数）仪表默认的该组电池数是24节，最大可以设置为500节。
●设定最低电压告警值（电压下限）范围：2V：1.000～2.750V 默认值2.1V 10V：5.000～13.800V默认值10.5V4V：2.000～5.500V 默认值4.2V 12V：6.000～16.500V 默认值12.6V6V：3.000～8.250V 默认值6.3V 14V：7.000～19.250V 默认值14.7V8V：4.000～11.00V 默认值8.4V 16V：8.000～22.000V 默认值16.8V●设定测试项目按“ ”键选定“仅测量电压”、“先测量所有电压在测量内阻”、“同时测量电压和内阻”，注：如果要测试内阻值，又不希望内阻测试影响电压测试，就选择“先测量所有电压再测量内阻”选项，当测试完全部电池电压值后，断开连接，然后重新连接到该电池组的第一节电池上，完成该组电池的内阻测试。
信心源于技术，服务体现价值2、在原电池组菜单中设置参数测试过的电池组信息（最近200组）在仪表中都有保存，如需要对原电池组参数进行修改，选择原电池组，按OK键进入信息目录，选择需要修改的电池组参数，按OK进入参数设置界面进行修改，修改完成后直接按OK键进入测试阶段。
图3.5设置参数目录3.2.2 连接说明确定测试模式在测试线连接到电池之前，应先确定测试模式，以确保整个测试过程的一致性和顺利进行。
在测试一组电池的时候，必须测试完一节电池所有的极柱和连接条之后，才开始测试下一节电池，可以按照任何方向来测试一节电池的不同的极柱，但应确保测试每一节电池的方向是一致的，测试完一节电池的极柱后，再测试电池的连接条，然后才开始测试下一节电池的极柱。
1、在电池极柱上测试-黑色+红色图3.6极柱连接方式信心源于技术，服务体现价值2、加测连接条（先在极柱上测试再在连接条上测试）当选择“加测连接条”模式时，先按照上图的极柱测试连接方式加线，测试完一节电池的某一对极柱后再按下图连接-黑色+红色图3.7连接条连接方法下图显示了测试电池极柱和连接条的顺序：-黑色+红色图3.8加测连接条测试方法图中1、3、5、7采用图3.6方法连接，2、4、6、8采用图3.7方法连接。
