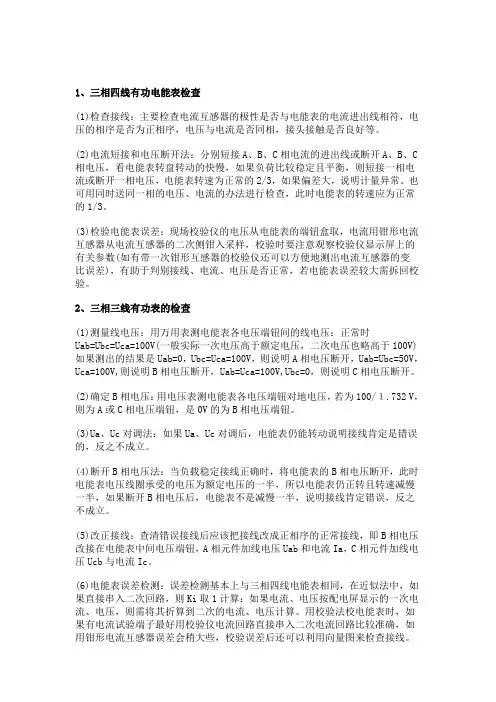

1、三相四线有功电能表检查(1)检查接线：主要检查电流互感器的极性是否与电能表的电流进出线相符，电压的相序是否为正相序，电压与电流是否同相，接头接触是否良好等。

(2)电流短接和电压断开法：分别短接A、B、C相电流的进出线或断开A、B、C 相电压，看电能表转盘转动的快慢，如果负荷比较稳定且平衡，则短接一相电流或断开一相电压，电能表转速为正常的2/3，如果偏差大，说明计量异常。

也可用同时送同一相的电压、电流的办法进行检查，此时电能表的转速应为正常的1/3。

(3)检验电能表误差：现场校验仪的电压从电能表的端钮盒取，电流用钳形电流互感器从电流互感器的二次侧钳入采样，校验时要注意观察校验仪显示屏上的有关参数(如有带一次钳形互感器的校验仪还可以方便地测出电流互感器的变比误差)，有助于判别接线、电流、电压是否正常，若电能表误差较大需拆回校验。

2、三相三线有功表的检查(1)测量线电压：用万用表测电能表各电压端钮间的线电压：正常时Uab=Ubc=Uca=100V(一般实际一次电压高于额定电压，二次电压也略高于100V)如果测出的结果是Uab=0，Ubc=Uca=100V，则说明A相电压断开，Uab=Ubc=50V，Uca=100V,则说明B相电压断开，Uab=Uca=100V,Ubc=0，则说明C相电压断开。

(2)确定B相电压：用电压表测电能表各电压端钮对地电压，若为100/１.732 V，则为A或C相电压端钮，是0V的为B相电压端钮。

(3)Ua、Uc对调法：如果Ua、Uc对调后，电能表仍能转动说明接线肯定是错误的，反之不成立。

(4)断开B相电压法：当负载稳定接线正确时，将电能表的B相电压断开，此时电能表电压线圈承受的电压为额定电压的一半，所以电能表仍正转且转速减慢一半，如果断开B相电压后，电能表不是减慢一半，说明接线肯定错误，反之不成立。

(5)改正接线：查清错误接线后应该把接线改成正相序的正常接线，即B相电压改接在电能表中间电压端钮，A相元件加线电压Uab和电流Ia，C相元件加线电压Ucb与电流Ic。
