第五节 水喷雾与细水雾灭火系统
水喷雾灭火系统ppt课件
2.窒息 喷雾水喷射到燃烧区后，遇热汽化，生成比原液体体积大1700倍 的水蒸气，包覆在燃烧物周围，使燃烧物周围空气中的氧气浓度 不断下降，燃烧因窒息而停止。
6
3.冲击乳化 冲击乳化只适用于不溶于水的可燃液体。喷雾水喷射到正在燃烧 的液体表面时，由于水雾滴的冲击，在液体表面产生搅拌作用， 从而在液体表面形成一层由水滴和非水溶性可燃液体组成的乳化 混合物，其中夹杂着大量气泡，这种乳化物不燃烧，覆盖在可燃 液体表面上，可使燃烧中断。
41
4.保护面积 (6)开口容器的保护面积应按液面面积确定。
42
5.3.3 水力计算 1.保护对象的水雾喷头设置数量确定 2.系统计算流量的确定 3.消防水泵扬程计算
43
5.4 细水雾的定义及分类
5.4.1 5.4.2 5.4.3
细水雾定义 分类 灭火机理
44
5.4.1 细水雾定义 1.体积中值粒径(VMD) 2.邵特平均粒径(SMD) 3.数目中值粒径(NMD)
49
5.4.2 分类
图5-15 细水雾雾滴粒径分级图 50
5.4.3 灭火机理 细水雾的灭火机理：一是降温效能，吸收热量；二是窒息作用， 阻断氧化反应。此外，细水雾具有非常优越的阻断热辐射传递的 效能，能有效地阻断强烈的热辐射。细水雾在冷却和窒息的双重 作用下达到灭火、控火和抑火的目的，所以细水雾灭火系统具有 水喷淋和气体灭火的双重作用和优点，既有水喷淋系统的冷却作 用，又有气体灭火系统的窒息作用，是一项非常好的、值得推广 的灭火技术。
28
1.保护液化石油气灌装间、实瓶库和危险品仓库、汽车库等场 所的喷头布置
图5-8 水雾喷头布置形式 29
2.保护液化气储罐的喷头布置
1)喷头与储罐外壁的距离不应大于0.7m，以减少火焰的热气流和 风对水雾的影响，减少水雾穿越被火焰加热空间时的汽化损失。 2)当储罐为球形储罐时，管路可分几层环绕罐体，喷头均匀布置 在每层水平环管上，如图5-9所示。 3)对容积等于或大于1000m3的储罐，喷头喷射的水雾锥应沿纬线 方向相交，宜沿经线方向相接。 4)喷头布置除考虑对罐体进行保护外，对附属设备，如无保护层 的球罐支柱、液位计、罐底阀门组等最容易发生泄漏的部位也应 同时设置喷头进行保护。
水喷雾、细水雾灭火系统考点
检查方法：管道充满水，排净空气，用试压装置缓慢升压，当压力升至试验压力
后，稳压10min，管道无损坏、变形，再将试验压力降至设计压力，稳压30min，以
压力不降、无渗漏为合格。
喷头验收：
系统检测验收
综合能力教材 P
1）喷头设置场所、规格、型号等应符合设计要求。
2）喷头安装间距，喷头与障碍物的距离应符合设计要求。
的防护冷却时，系统的响应时间不应大于60s；用于其他设施的防护冷却时，系统的
响应时间不应大于300s。
典型例题
某高层办公楼的柴油发电机房设置了水喷雾灭火系统。该系统水雾喷头的灭火工作 压力不应小于（）MPa A.0.05 B.0.10 C.0.2 D.0.35
答案：D选项
典型例题
某大型商业建筑油浸变压器室，消防水池和消防水泵房均位于建筑地下一层，油浸 变压器泵用水喷雾灭火系统进行了灭火操作，结合得到了水喷雾管道沿程和局部水 头损失总计0.13MPa，最不利点处水雾喷头与连接水池的最低水位之间的静压差为 0.02MPa，则该系统消防水泵扬程至少应为（ ）? A 0.30MPa B 0.35MPa C 0.65MPa D 0.50MPa
答案：C选项
1.水雾喷头的工作压力
系统设计参数
1）当用于灭火时不应小于0.35MPa；
2）当用于防护冷却时不应小于0.2MPa，但对于甲B、乙、丙类液体储罐不应小于
0.15MPa。
2.水喷雾灭火系统的响应时间
系统设计参数
响应时间是指自启动系统供水设施起，至系统中最不利点水雾喷头喷出水雾的时间。
用于灭火时，系统的响应时间不应大于60s；用于液化气生产、储存装置或装卸设施
技术实务教材
灭火机理 1.表面冷却：对于气体和闪点低于灭火所使用的水的温度的液体火灾，表面冷却是无
1.7.5水喷雾与细水雾灭火系统v1.0
水喷雾系统 3.水喷雾灭火系统的组成（重点） 考点
01
开式 喷头
02
雨淋报 警阀组
03
管道
04
供水 设施
水喷雾系统 （1）喷头
水喷雾系统 （2）雨淋阀
主要内容 水 喷 雾 与 细 水 雾 灭 火 系 统
水喷雾灭火系统的作用
水喷雾系统 水喷雾灭火系统的设置场所
第一篇 基础知识 第七章 建筑消防设施基本知识
第五节 水喷雾与细水雾灭火系统
主要内容 水 喷 雾 与 细 水 雾 灭 火 系 统
水喷雾灭火系统的作用
水喷雾系统 水喷雾灭火系统的设置场所
水喷雾灭火系统的组成 重点
细水雾灭火系统的作用
细水雾系统 细水雾灭火系统的设置场所
细水雾灭火系统的组成及工作原理 重难点
C类火灾
即可燃气体火灾， 如：燃气轮机房、 燃气锅炉房、直燃 机房、煤气站等可 燃气体危险场所火 灾；
细水雾灭火系统
2.细水雾灭火系变压器、 配电室、油开关柜室、 计算机房、通讯机房、 中央控制室、大型电 缆室、电缆隧（廊） 道等电气设备火灾危 险场所；
其它适于细水雾灭火 系统的危险场所火灾
主要内容 水 喷 雾 与 细 水 雾 灭 火 系 统
水喷雾灭火系统的作用
水喷雾系统 水喷雾灭火系统的设置场所
水喷雾灭火系统的组成 重点
细水雾灭火系统的作用
细水雾系统 细水雾灭火系统的设置场所
细水雾灭火系统的组成及工作原理 重难点
水喷雾系统 1.水喷雾灭火系统的作用
A 表面冷却
B 窒息
C 稀释
D 冲击乳化
水喷雾灭火系统的组成 重点
细水雾灭火系统的作用
消防水喷雾灭火系统和细水雾灭火系统的区别
水喷雾灭火系统与细水雾灭火系统在其作用、设置的场所、组成及工作原理上均有不同：1、水喷雾灭火系统（1）水喷雾灭火系统的作用。
水喷雾灭火系统是利用水雾喷头在较高的水压力作用下，将水流分离成0.2mm~2mm 甚至更小的细小水雾滴，喷向保护对象，由于雾滴受热后很容易变成蒸汽，因此，水喷雾灭火系统的灭火机理主要是通过表面冷却、窒息、稀释、冲击乳化和覆盖等作用。
在实际应用中，水喷雾的灭火作用往往是几种作用的综合结果，对某些特定部位，可能是其中一两个要素起主要作用，而其他灭火作用是辅助的。
水喷雾灭火系统的防护目的有灭火和防护冷却两种。
（2）水喷雾灭火系统的设置场所。
现行国家标准《建筑设计防火规范》（GB50016-2014）、《钢铁冶金企业设计防火规范》(GB50414)以及《石油天然气工程设计防火规范》（GB50183）规定，下列场所和部位宜设置水喷雾灭火系统。
①、高层民用建筑内的可燃油油浸电力变压器、充可燃油的高压电容器和多油开关室等房间。
②、单台容量在40MVA及以上的厂矿企业油浸电力变压器、单台容量在90MVA及以上的油浸电厂电力变压器，或单台容量在125MVA及以上的独立变电所油浸电力变压器。
③、飞机发动机试验台的试车部位。
④、钢铁冶金企业内的单台设备油量100kg以上的配电室、大于等于8MVA且小于40MVA的油浸变压器室、油浸电抗器室、有可燃介质的电容器室，单台容量在40MVA及以上的油浸电力变压器，单台容量在125MVA及以上的总降压变电所油浸电力变压器；⑤、天然气凝液、液化石油气罐区总容量大于50m³或单罐容量大于20m³时。
（3）水喷雾灭火系统的组成及工作原理。
水喷雾灭火系统是由水源、供水设备、管道、雨淋阀组、过滤器、水雾喷头和火灾自动探测控制设备等组成，如图所示。
系统的自动开启雨淋阀装置，可采用带火灾探测器的电动控制装置和带闭式喷头的传动管装置。
该系统在组成上与雨淋系统的区别主要在于喷头的结构和性能不同，而工作原理与雨淋系统基本相同。
第45讲第三篇第四章-水喷雾灭火系统及第五章-细水雾灭火系统
第四章水喷雾灭火系统学习要求：重点掌握水喷雾灭火系统的工作原理、适用范围和设置要求；熟悉水喷雾灭火系统的分类与组成、系统的组件及其功能以及系统基本设计参数；了解水喷雾灭火系统的灭火机理。
第一节系统灭火机理水喷雾灭火系统是利用专门设计的水雾喷头，在水雾喷头的工作压力下，将水流分解成粒径不超过1mm的细小水滴进行灭火或防护冷却的一种固定式灭火系统。
水喷雾灭火系统通过改变水的物理状态，利用水雾喷头使水从连续的洒水状态转变成不连续的细小水雾滴喷射出来。
它具有较高的电绝缘性能和良好的灭火性能。
水喷雾的灭火机理主要是表面冷却、窒息、乳化和稀释作用，这四种作用在水雾滴喷射到燃烧物质表面时通常是以几种作用同时发生并实现灭火的。
一、表面冷却对于气体和闪点低于灭火所使用水的温度的液体火灾，表面冷却是无效的。
二、窒息实现窒息灭火的效果取决于能否在瞬间生成足够的水蒸气并完全覆盖整个着火面。
三、乳化乳化只适用于不溶于水的可燃液体，当水雾滴喷射到正在燃烧的液体表面时，由于水雾滴的冲击，在液体表层造成搅拌作用，从而造成液体表层的乳化，由于乳化层的不燃性而使燃烧中断。
对于某些轻质油类，乳化层只在连续喷射水雾的条件下存在，但对于黏度大的重质油类，乳化层在喷射停止后仍能保持相当长的时间，有利于防止复燃。
四、稀释对于水溶性液体火灾，可利用水来稀释液体，使液体的燃烧速度降低而较易扑灭。
灭火的效果取决于水雾的冷却、窒息和稀释的综合效应。
例：水喷雾灭火系统的水雾喷头使水从连续的水流状态分解转变成不连续的细小水雾滴喷射出来，因此它具有较高的电绝缘性能和良好的灭火性能。
下列不属于水喷雾灭火机理的是（）。
（2015真题）A．冷却B．隔离C．窒息D．乳化【答案】B第二节系统分类一、按启动方式分类水喷雾灭火系统按启动方式可分为电动启动水喷雾灭火系统和传动管启动水喷雾灭火系统。
二、按应用方式分类（一）固定式水喷雾灭火系统（二）自动喷水-水喷雾混合配置系统（三）泡沫-水喷雾联用系统例：下列关于采用传动管启动水喷雾灭火系统的做法中错误的是（）。

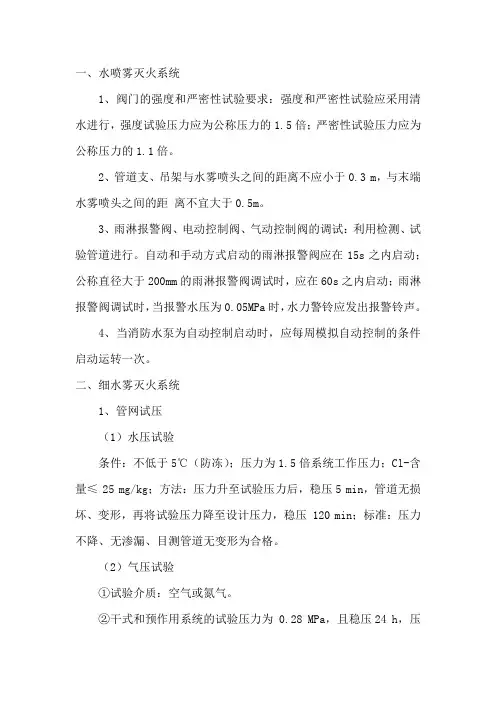

水喷雾及细水雾灭火系统知识点
一、水喷雾灭火系统1、阀门的强度和严密性试验要求：强度和严密性试验应采用清水进行，强度试验压力应为公称压力的1.5倍；严密性试验压力应为公称压力的1.1倍。
2、管道支、吊架与水雾喷头之间的距离不应小于0.3 m，与末端水雾喷头之间的距离不宜大于0.5m。
3、雨淋报警阀、电动控制阀、气动控制阀的调试：利用检测、试验管道进行。
自动和手动方式启动的雨淋报警阀应在15s之内启动；公称直径大于200mm的雨淋报警阀调试时，应在60s之内启动；雨淋报警阀调试时，当报警水压为0.05MPa时，水力警铃应发出报警铃声。
4、当消防水泵为自动控制启动时，应每周模拟自动控制的条件启动运转一次。
二、细水雾灭火系统1、管网试压（1）水压试验条件：不低于5℃（防冻）；压力为1.5倍系统工作压力；Cl-含量≤ 25 mg/kg；方法：压力升至试验压力后，稳压5 min，管道无损坏、变形，再将试验压力降至设计压力，稳压 120 min；标准：压力不降、无渗漏、目测管道无变形为合格。
（2）气压试验①试验介质：空气或氮气。
②干式和预作用系统的试验压力为 0.28 MPa，且稳压24 h，压力降不大于 0.01 MPa。
③双流体系统气体管道的试验压力为水压强度试验压力的80%。
2、管网吹扫（1）条件：①采用压缩空气或氮气吹扫；②吹扫压力不大于管道的设计压力；③吹扫气体流速不小于 20 m/s。
（2）方法、标准：在管道末端设置贴有白布或涂白漆的靶板，以 5 min 内靶板上无锈渣、灰尘、水渍及其他杂物为合格。
3、进行实际细水雾喷放试验时，采用模拟火灾信号启动系统，检查分区控制阀、泵组或瓶组能否及时动作并发出相应的动作信号，系统的动作信号反馈装置能否及时发出系统启动的反馈信号，相应防护区或保护对象保护面积内的喷头是否喷出细水雾，相应场所入口处的警示灯是否动作。
4、月检的内容和要求（1）应检查系统组件的外观，应无碰撞变形及其他机械性损伤。
水喷雾灭火系统与高压细水雾灭火系统
水喷雾灭火系统
（一）表面冷却：相同体积的水以水雾滴形态喷出时 比直射流形态喷出时的表面积要大几百倍，当水雾滴 喷射到燃烧表面时，因换热面积大而会吸收大量的热 迅速汽化，使燃烧物质表面温度迅速降到物质热分解 所需要的温度以下，使热分解中断，燃烧即终止。表 面冷却的效果不仅取决于喷雾液滴的表面积，同时还 取决于灭火用水的温度与可燃物闪点的温度差，闪点 愈高，与喷雾用水两者之间温差愈大，冷却效果亦愈 好。对于气体和闪点低于灭火所使用的水的温度的液 体火灾，表面冷却是无效的，大量的试验证明，闪点 低于 60℃的液体火灾通过表面冷却来实现灭火的效果 是不尽理想的。
细水雾灭火系统
低压细水雾灭火系统 中压单流体细水雾灭火系统 高压单流体细水雾灭火系统 气瓶式和水泵式
细水雾灭火系统
低压细水雾灭火系统的工作压力应小于 或等于1.2MPa；中压细水雾灭火系统的 工作压力应大于1.21 MPa且小于 3.45 MPa；高压细水雾灭火系统的工作 压力应大于或等于3.45 MPa
水喷雾灭火系统
（四）稀释：对于水溶性液体火灾，可 利用稀释液体，使液体的燃烧速度降低 而较易扑灭，灭火的效果取决于水雾的 冷却、窒息和稀释的综合效应。 以上四种作用在水雾喷射到燃烧物质表 面时通常以几种作用同时发生，并实现 灭火的。
水喷雾灭火系统
由于水喷雾所具备的上述灭火机理，使 水喷雾具有适用范围广的优点，不仅在 扑灭固体可燃物火灾中提高了水的灭火 效率，同时由于它细小水雾滴的形式所 具有的不会造成液体火飞溅、电气绝缘 度高的特点，在扑灭可燃液体火灾和电 气火灾中得到广泛的应用。
水喷雾灭火系统
使用范围不同： 水喷雾灭火系统可用于扑救固体火灾 水喷雾灭火系统可用于液体火灾（闪点 60~120°C，闪点高于120°C） 水喷雾灭火系统可用于带电火灾
水喷雾与细水雾灭火系统
四、细水雾灭火系统简介
细水雾喷头
开式喷头
四、细水雾灭火系统简介
细水雾喷头 细水雾喷头喷射场景
四、细水雾灭火系统简介
细水雾喷头 灭二维火场景
• 二、细水雾灭火系统 （一）细水雾灭火系统的作用P
细水雾灭火系统是指通过细水雾喷头 在适宜的工作压力范围内将水分散成细水 雾，在发生火灾时向保护对象或空间喷放 进行扑灭、抑制或控制火灾的自动灭火系 统。P40-21
第五节 水喷雾与细水雾灭火系统
• 一、水喷雾灭火系统
（一）水喷雾灭火系统的作用
水喷雾灭火系统是利用水雾喷头在较 高的水压力作用下，将水流分离成 0.2mm~2mm甚至更小的细小水雾，喷向 保护对象，由于水雾滴受热后很容易变成 蒸汽，
因此，水喷雾灭火系统的灭火机理主 要是通过表面冷却、窒息、稀释、冲击乳 化和覆盖等作用。
• 在实际应用中，水喷雾的灭火作用 往往是几种作用的综合结果，对某 些特定部位，可能是其中一两个要 素起主要作用，而其他灭火作用是 辅助的。水喷雾灭火系统的防护目 的有灭火和冷却两种。P40-20
灭火原理：
该系统采用喷雾喷头把水粉碎成细小的 水雾滴之后喷射到正在燃烧的物质表面， 通过冷却、窒息以及冲击乳化、稀释的同 时作用实现灭火。水雾的自身具有电绝缘 性能，可安全地用于电气火灾的扑救。
应用范围：.
扑灭固体火灾、闪点高于60°C的液体 火灾和油浸电气设备火灾。
保护液化石油气罐。
（二）水喷雾灭火系统的设置场所
见书本P85
（三）水喷雾灭火系统的组成及工作原理
• 水喷雾灭火系统是由水源、供水设备、管 道、雨淋阀组、过滤器、水雾喷头和火灾 自动探测控制设备等组成。P44-41
• 该系统在组成上与雨淋系统的区别主要在 于喷头的结构和性能不同，而工作原理与 雨淋系统基本相同。它是利用水雾喷头在 较高压力作用下，将水流分离成细小水雾 滴，喷向保护对象实现灭火和防护冷却作 用的。
第五章细水雾灭火系统
第五章细水雾灭火系统学习要求通过本章学习，应了解细水雾的定义和成雾原理；熟悉细水雾灭火系统的灭火机理、分类组成、工作原理和系统特性；掌握细水雾灭火系统的适用范围和设计参数以及细水雾灭火系统的组件及其设置要求。
细水雾灭火系统是由供水装置、过滤装置、控制阀、细水雾喷头等组件和供水管道组成，能自动和人工启动并喷放细水雾进行灭火的固定灭火系统。
第一节系统灭火机理细水雾灭火系统的灭火机理与水雾有密切关系。
本节主要介绍细水雾的成雾原理、水雾分级以及系统灭火机理。
一、细水雾的成雾原理（一）细水雾的定义及分级1．细水雾的定义细水雾是指在最小设计工作压力下，经喷头喷出并在喷头轴线下方1.0m 处的平面上形成的雾滴粒径Dv0.50 小于200μm，Dv0.99小于400μm 的水雾滴。
2．细水雾的分级细水雾按水雾中水微粒的大小分为3 级，如图3-5-1 所示。
Ⅰ级细水雾为Dv0.1≤100μm 与Dv0.9≤200μm 连线的左侧部分，Ⅱ级细水雾为Dv0.1≤200μm 与Dv0.9≤400μm 连线的之间部分且不属于Ⅰ级的水雾，Ⅲ级细水雾为Dv0.1>400μm 与Dv0.99≤1000μm 之间的部分。
（二）细水雾的成雾原理分析1．单流体系统射流成雾原理液体以很高的速度被释放出来，由于液体与周围空气的速度差而被撕碎成为细水雾；液体射流被冲击到一个固定的表面，由于冲击力将液体打散成细水雾；两股成份类似的液体射流相互碰撞，将液体射流打散成细水雾；超声波和静电雾化器将射流液体振动或电子粉碎成细水雾；液体在压力容器中被加热到高于沸点，突然被释放到大气压力状态形成细水雾。
2．双流体异管系统射流成雾原理由一套管道向喷头提供灭火介质，另外一套管道提供雾化介质，两种在分离管道系统中传输的物质在喷头处混合，相互碰撞，从而产生细水雾。
3．双流体同管系统射流成雾原理雾化介质与灭火介质在一套管道内混合，其成雾原理同单流体系统。
二、细水雾的灭火机理细水雾的灭火机理主要是表面冷却、窒息、辐射热阻隔和浸湿作用。
水喷雾和细水雾灭火系统设计技术规范
水喷雾和细水雾灭火系统设计技术规范7.3.1水喷雾灭火系统。
1 系统分类。
1）水喷雾灭火系统是一种局部灭火系统，水雾直接覆盖到被保护对象的表面，水喷雾喷头以进口最低水压为标准可分为中速水喷雾喷头和高速水喷雾喷头：①中速喷头的压力为0．15～0．50MPa，水滴粒径为0．4～0．8mm，用于防护冷却。
②高速喷头的压力为0．25-0．80MPa，水滴粒径为0．3～0．4mm，用于灭火和控火。
③超高速水喷雾系统是一种充水系统，响应时间为0．15s，这种系统被应用于敞开、无界限场所和其内的工艺设备的爆燃灭火和控火。
超高速灭火系统有四种形式：a. 局部应用系统是应用超高速水雾直接喷射到一个特别的点和类似点火点，如切割、混合以及研磨工序，喷头应尽可能靠近类似点火点的位置；b．面积应用系统是应用超高速水雾直接喷射到一个特别的地板和楼板画，以及特别物体的表面，这是通过在整个危险面的空间设置空间喷头来实现的；c．双应用系统是一个系统同时采用局部应用系统和面积应用系统；d ．整体保护系统是指超高速水喷雾覆盖危险面积和直接的外延。
2）超高速灭火系统的四种形式普通水喷雾系统亦可采用。
水喷雾系统控制如同雨淋系统，遭遇火灾时除应具备与雨淋系统相同的技术性能外，尚应达到下列技术要求：应在响应时间内喷出水雾；不论顶喷或立体喷雾，水雾均应在喷头有效射程内全面覆盖、直接喷射到达保护对象表面。
2 设置场所。
水喷雾灭火系统可用于扑救固体火灾，闪点高于60℃的液体火灾和电气火灾。
并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设备的防护冷却，某些危险固体如火药和烟炮。
在民用建筑中水喷雾灭火系统主要用于保护燃油燃气锅炉房、柴油发电机房和柴油泵等场所。
3 设计参数。
1）水喷雾灭火系统的设计参数是喷雾强度、响应时间和持续喷雾时间等。
见表7．3．1—1。
表7.3.1－1 水喷雾规范GB50129中的有关设计参数 防护目的 保护对象 设计喷雾强度（L ／min ·m 2）响应时间（s ）持续喷雾时间 （h ）灭火 固体火灾 15 45 1液体火灾闪点60～120℃的液体20 0.5闪点高于120℃的液体13电气火灾油侵式电力变压器、油开关20 0.4油侵式电力变压器的集油坑6电缆13防护冷却甲乙丙类液体生产、储存、装卸设施6 45 4甲乙丙类液体储罐直径20m以下 6 300 4 直径20m以上 6可燃气体生产、储存、装卸设施和罐瓶间、瓶库9 60 62）锅炉房和柴油发电机房下述的设计参数可供参考，设计采用时须经当地消防部门批准；①关于燃油燃气锅炉房、直燃机房和柴油发电机房的水喷雾强度不宜小于10L/min·m2，在对于燃油燃气锅炉房还应考虑爆膜片和燃烧器的局部喷雾，每个点的喷雾强度不少于150L/min。
一级消防工程师《消防安全技术实务》第二篇第4章第5章水喷雾灭火系统及细水雾灭火系统知识点汇总
第一《消防安全技术实务》水喷雾灭火系统及细水雾灭火系统（知识点汇总）节系统灭火机理水喷雾的灭火机理主要是表面冷却、窒息、乳化（不溶于水的可燃液体）和稀释（水溶性液体）作用，在水雾滴喷射到燃烧物质表面时通常是几种作用同时发生并实现控火、灭火的。
第二节系统分类一、电动启动水喷雾灭火系统二、传动管启动水喷雾灭火系统第三节系统工作原理与适用范围二、系统适用范围（一）灭火的适用范围1．固体火灾2．可燃液体火灾水喷雾灭火系统可用于扑救丙类液体火灾和饮料酒火灾，如燃油锅炉、发电机油箱、丙类液体输油管道火灾等。
第五章水喷雾灭火系统3．电气火灾水喷雾灭火系统的离心雾化喷头喷出的水雾具有良好的电气绝缘性，因此可用于扑灭油浸式电力变压器、电缆隧道、电缆沟、电缆井、电缆夹层等处发生的电气火灾。
（二）防护冷却的适用范围（1）可燃气体和甲、乙、丙类液体的生产、储存、装卸、使用设施和装置的防护冷却。
（2）火灾危险性大的化工装置及管道，如加热器、反应器、蒸馏塔等的冷却防护。
四、不适用范围（一）不适宜用水扑救的物质1．过氧化物过氧化物是指过氧化钾、过氧化钠、过氧化钡、过氧化镁等。
这类物质遇水后会发生剧烈分解反应，放出反应热并生成氧气，其与某些有机物、易燃物、可燃物、轻金属及其盐类化合物接触时能引起剧烈的分解反应，由于反应速度过快可能引起爆炸或燃烧。
2．遇水燃烧物质遇水燃烧物质包括金属钾、金属钠、碳化钙(电石)、碳化铝、碳化钠、碳化钾等。
（二）使用水雾会造成爆炸或破坏的场所1．高温密闭的容器内或空间内当水雾喷入时，由于水雾的急剧汽化使容器或空间内的压力急剧升高，有造成破坏或爆炸的危险。
2．表面温度经常处于高温状态的可燃液体当水雾喷射至其表面时会造成可燃液体的飞溅，致使火灾蔓延。
【例】下列火灾中，不适合采用水喷雾进行灭火的是（）。
（2016真题）A．樟脑油火灾B．人造板火灾C．电缆火灾D．豆油火灾【答案】A【例】下列水喷雾灭火系统的喷头选型方案中，错误的是（）。
水喷雾、细水雾、气体、泡沫、干粉灭火系统
⽔喷雾、细⽔雾、⽓体、泡沫、⼲粉灭⽕系统⽔喷雾灭⽕系统⼀、灭⽕机理：表⾯冷却、窒息、乳化和稀释作⽤。
⼆、启动⽅式分类：电动启动⽔喷雾灭⽕系统、传动管启动⽔喷雾灭⽕系统。
三、灭⽕的适⽤范围1.固体⽕灾：适⽤于扑救固体物质⽕灾。
2.可燃液体⽕灾可⽤于扑救丙类液体⽕灾和饮料酒⽕灾，如燃油锅炉、发电机油箱、丙类液体输油管道⽕灾等。
3.电⽓⽕灾⽔喷雾灭⽕系统的离⼼雾化喷头喷出的⽔雾具有良好的电⽓绝缘性，因此可⽤于扑灭油浸式电⼒变压器、电缆隧道、电缆沟、电缆井、电缆夹层等处发⽣的电⽓⽕灾。
四、防护冷却的适⽤范围1.可燃⽓体和甲、⼄、丙类液体的⽣产、储存、装卸、使⽤设施和装置的防护冷却。
2.⽕灾危险性⼤的化⼯装置及管道，如加热器、反应器、蒸馏塔等的冷却防护。
五、不适⽤范围（⼀）不适宜⽤⽔扑救的物质1.过氧化物过氧化物是指过氧化钾、过氧化钠、过氧化钡、过氧化镁等。
2.遇⽔燃烧物质遇⽔燃烧物质包括⾦属钾、⾦属钠、碳化钙（电⽯）、碳化铝、碳化钠、碳化钾等。
（⼆）使⽤⽔雾会造成爆炸或破坏的场所1.⾼温密闭的容器内或空间内2.表⾯温度经常处于⾼温状态的可燃液体七、布置⽅式⽔雾喷头的平⾯布置⽅式可为矩形或菱形。
当按矩形布置时，⽔雾喷头之间的距离不应⼤于⽔雾喷头⽔雾锥底圆半径的1.4倍；当按菱形布置时，⽔雾喷头之间的距离不应⼤于⽔雾喷头⽔雾锥底圆半径的1.7倍。
⼋、保护变压器的⽔雾喷头的布置要求保护对象为油浸式变压器时，⽔雾喷头应布置在变压器周围，不宜布置在变压器顶部；保护变压器顶部的⽔雾不应直接喷向⾼压套管；变压器的储油柜、冷却器、集油坑均应设⽔雾喷头进⾏保护；⽔雾喷头之间的⽔平距离与垂直距离应满⾜⽔雾锥相交的要求。
九、保护储罐、球罐的⽔雾喷头的布置要求当保护对象为可燃⽓体和甲、⼄、丙类液体储罐时，⽔雾喷头宜布置在保护对象周围，其与保护储罐外壁之间的距离不应⼤于0.7m。
⼗、管道：系统管道的⼯作压⼒不应⼤于1.6MPa。
3第四章 水喷雾灭火 第五章细水雾灭火系统
第一节 灭火机理与适用范围
一、知识要点 （一）水喷雾灭火系统的定义 水喷雾灭火系统由水源、供水设备、管道、雨淋阀组、过滤 器和水雾喷头等组成，向保护对象喷射水雾灭火或防护冷却 的灭火系统。 （二）水喷雾灭火系统的灭火机理 水雾喷头在较高的水压力作用下，将水流分离成直径为 0.2～2mm甚至更小的水雾滴，喷向保护对象。 通过表面冷却、窒息或冲击乳化、稀释等作用，达到灭火或 防护冷却的目的。 （三）系统防护目 水喷雾灭火系统的防护目的有灭火和防护冷却两种。
保护变压器时喷头布置
第三节 主要组件及设置要求
水雾喷头宜布置在保护对象周围， 与保护储罐外壁之间的距离不应大 于0.7m。 水雾喷头的喷口应面向球心； 水雾锥沿球罐纬线方向应相交，沿 经线方向应相接； 当球罐的容积等于或大于1000m³， 水雾锥沿球罐纬线方向应相交，沿 经线方向宜相接，但赤道以上环管 之间的距离不应大于3.6m； 无防护层的球罐钢支柱和罐体液位 计、阀门等处应设水雾喷头保护。
1-湿式报警阀组 2-雨淋阀组 3-闭式喷头 4-水 雾喷头 自动喷水-水喷雾混合配置系统
第二节 系统的工作原理与类型
3）泡沫—水喷雾联用系统 在水喷雾系统的雨淋阀前连 接泡沫储罐和泡沫比例混合 器，再与火灾报警控制系统、 雨淋阀、水雾喷头组成的一 个完整的系统 在火灾发生时，先喷泡沫灭 火，再喷水雾冷却或灭火。 适用于采用泡沫灭火比采用 水灭火效果更好的某些保护 对象，或灭火后需要进行冷 却，防止火灾复燃的场所
第一节 灭火机理与适用范围
二、 考点详解 （一）灭火机理 1. 表面冷却 水雾滴喷射到燃烧表面时，因换热面积大而会吸收大量的热 能并迅速汽化，使燃烧物质表面温度降到物质热分解所需要 的温度以下，使热分解中断，燃烧即终止。 对于气体和闪点低于灭火所使用的水的温度的液体火灾，表 面冷却是无效的。 2. 窒息 水雾滴受热后汽化形成原体积1680倍的水蒸气，可使燃烧 物质周围空气中的氧含量降低，燃烧将会因缺氧而受抑或中 断。
【安全课件】第五章-水喷雾
冷却保护：对喷头类型无严格限制。
外形规则 — 大流量大雾化角 保护对象
外形复杂 — 多口径搭配使用 （2）腐蚀性环境应选用防腐型水雾喷头； （3）粉尘场所的水雾喷头应有防尘罩。（防止喷
头堵塞）
4、水雾喷头的流量 q = K 10P 5、水雾喷头的布置
考虑的因素：保护对象的类别、保护面积、 喷雾强度和喷头的水力特性。
等）
三、细水雾灭火系统的适用范围
1.油浸电力设备 2.柴油发电机 3.汽轮机的轴承 4.齿轮变速箱 5.燃油及润滑油储油箱及油泵 6.易燃可燃液体 7.燃气涡轮机 8.压缩机 9.油漆混合及喷漆间 10.电器火灾，如变压器、开关、断路器及旋转设备 11.燃气喷嘴火焰 12.电器设备，包括通讯设备 13.普通可燃固体，如纸张、木头及纺织品 14.燃油、燃气锅炉 15.海洋钻井平台 16.军火库
2. 邵特平均直径(SMD) SMD也可表示为D32，是一种以喷雾产生表 面面积来表示喷雾精细度的方法。其定义是 抽象为一颗液滴的直径，该液滴的体积与表 面积之比和所有液滴的总体积与总表面积之 比相等。
3. 数目中位数直径(NMD)
2.细水雾的分类
• Ⅰ级细水雾——Dv0.1=100μ，Dv0.9=200μ • Ⅱ级细水雾——Dv0.1=100μ，Dv0.9=400μ • Ⅲ级细水雾——Dv0.99=1000μ
（2）水雾锥和雾化角
雾化角
30°、60°、90°、120°、140°、180°
（3）有效射程
• 定义：喷头水平喷射时，水雾达到的最高点与喷口 之间的水平距离。
• 喷头有效射程与雾化角有直接的关系。同一水雾喷 头，雾化角小，射程则远，反之则近。
• 水雾喷头与保护对象的距离不应大于水雾喷头的有 效射程。
3第四章水喷雾灭火第五章细水雾灭火系统解析
配水管； 10-配水支管； 11-开式洒水喷头； 12-闭 式洒水喷头； 13-传动管； 14-报警控制器； P-压
水喷雾灭火系统扑救各类露天设备火灾效果较好 ? 1）扑救固体火灾，如输送机皮带等。 ? 2）扑救闪点高于60℃的可燃液体火灾，如燃油锅炉、发电
机油箱、输油管道火灾等。 ? 3）水喷雾系统的离心雾化喷头喷出的水雾具有良好的电气
绝缘性，因此水喷雾系统可以用于扑灭油浸式电力变压器、 电缆隧道、电缆沟、电缆井、电缆夹层等电气火灾。
D、乳化
? 解析：水喷雾系统通过改变水的物理状态，通过水雾喷头使 水从连续的洒水状态转变成不连续的细小水雾滴，而喷射出
来。它具有较高的电绝缘性能和良好的灭火性
第二节 系统的工作原理与类型
一、知识要点 （一）水喷雾灭火系统的组成与工作原理 ? 水喷雾灭火系统的基本组成、工作原理与
雨淋系统基本相同（管道上需安装过滤器）。
? （2）遇水燃烧物质，金属钾、金属钠、碳化钙（电石）、 碳化铝、碳化钠、碳化钾等。
? 2）使用水雾会造成爆炸或破坏的场所
? （1）高温密闭的容器内或空间内 ? （2）表面温度经常处于高温状态的可燃液体
第一节 灭火机理与适用范围
三、应试点拨 （一）掌握水喷雾灭火系统的灭火机理，能辨
析属于水喷雾系统的灭火机理，同时应明确 对于不同的可燃物水喷雾表现出不同的灭火 机理。 （二）根据水喷雾灭火系统的防护目的与适用 范围，判断保护场所或保护对象是否适用水 喷雾灭火系统。
? 对于气体和闪点低于灭火所使用的水的温度的液体火灾，表 面冷却是无效的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 一、 水喷雾系统 1、水喷雾系统的作用
2、水喷雾系统的设置场所
3、水喷雾灭火系统的组成及工作原理
水喷雾系统
• 1、作用：
主要通过表面冷却、窒息、稀释、冲击乳化 和覆盖等作用。
防护目的：灭火和防护冷却
• 2、设置场所
• 3、组成 由开式喷头、雨淋报警阀组以及管道和
瓶组式细水雾灭火系统
• 组成：细水雾喷头、储水瓶组、储气瓶组、 释放阀、过滤器、驱动装置、分配阀、安 全泄放装置、气体单向阀、减压装置、信 号反馈装置、检漏后习题 水喷雾系统和细水雾系统的区别在哪里？
B类火灾：即可燃液体火灾，如：液压站、润滑 油库、透平油库、柴油发电机房、燃油锅炉房、 直燃机房等可燃液体火灾危险场所；
C类火灾：即可燃气体火灾，如：燃气轮机房、燃 气锅炉房、直燃机房、煤气站等可燃气体危险场 所火灾； 电气设备火灾：如：油浸电力变压器、配电室、 油开关柜室、计算机房、通讯机房、中央控制室、 大型电缆室、电缆隧（廊）道等电气设备火灾危 险场所； 其它适于细水雾灭火系统的危险场所火灾：如： 地铁站厅、候机楼、医院候诊室等人群密集的公
供水设施等组成。
• 喷头
雨淋阀
细水雾灭火系统
细水雾灭火系统
• 概念：在适宜工作压力范围内将水分散成细水雾，
在发生火灾时向保护对象或空间喷放进行扑灭、 抑制或控制火灾的自动灭火系统
目的：通过吸收热量（冷却）、降低氧浓度（窒 息）、阻隔辐射热三种方式达到控火、灭火的目的
• 设置场所 A类火灾：即固体表面火灾及纸张等部分固体深位 火灾，如：图书馆、档案馆、文物库等固体危险 场所；
