ZTSD7000售电软件使用说明书
ZTSD7000售电软件使用说明书
.ZTSD7000预付费售电系统使用说明书浙江正泰仪器仪表有限责任公司二0一三年四月1.功能概述预付费售电系统软件主要用于管理IC卡预付费电能表用户，对IC卡进行日常操作，并能完成对各种数据的处理、统计和单据打印等功能。
1.1系统主要组成预付费售电管理软件、RW666型IC卡读写器、DDSY666电子式电能表、DTSY666电子式电能表。
1.2应用环境预付费售电系统软件采用Delphi7.0语言和Sqlserver2000数据库开发，该系统可安装在WINDOWS98、WINDOWS NT、WINDOWS2000、WINDOWS XP、WINDOWS7等操作系统中。
2.安装说明2.1安装向导本软件配有安装光盘，运行安装光盘中的ZTSD7000售电系统.EXE,根据提示操作，安装程序会自动进行软件安装，如果使用网络版售电系统，需要安装Sqlserver2000数据库。
SQL Server 数据库安装是针对网络版售电系统而言的，单机版不需要进行这一步安装。
该项操作需要计算机安装“数据库SQL Server 2000”，如果计算机已经安装此软件，请跳过“SQLSERVER服务器的安装”，若该计算机没有安装“数据库SQL Server 2000”，参照下面步骤安装本软件。
2.1.1SQLSERVER服务器的安装图1点击安装SQL Server 2000组件图2点击安装数据库服务器图3数据库安装欢迎界面，点击下一步图4选择本地计算机，点击下一步图5选择第一项，点击下一步图6可填也可按默认，点击下一步图7数据库安装许可证协议界面，点击是图8选择第二项，点击下一步图9数据库安装实例名界面，选中默认，点击下一步图10数据库安装类型界面，选择典型安装，点击下一步图11数据库安装服务帐户选择界面，选择使用本地系统帐户，点击下一步图12 选择混合模式，点击下一步说明：“空密码（不推荐）”可不选。
图13数据库安装排序规则设置界面，默认点击下一步图14数据库安装网络库界面，默认点击下一步图15数据库安装开始复制文件界面，点击下一步图16数据库安装成功，点击完成2.1.2数据库的建立单击“开始”菜单，选择“程序--Microsoft SQL Server”，然后单击“企业管理器”。
售电系统操作手册
售电系统功能说明目录1. 系统配置 (3)1.1 网络配置 (3)1.2 参数设置 (3)2. 业务选择 (4)2.1 开卡 (4)2.2 购电 (4)2.3 查询 (5)2.4 卡数据分析 (5)2.5 补写卡 (6)2.6 补卡 (6)2.7 修改用户状态 (7)3. 打印功能 (7)3.1 补打发票 (7)4. 综合查询 (8)4.1 客户档案查询 (8)4.2 用户业务查询 (9)4.3 统计业务查询 (10)5. 日终账务 (10)5.1 日终结算 (10)5.2 日终结算查询 (11)6. 系统管理 (11)6.1 修改口令 (11)6.2 锁定系统 (11)系统登录每次运行程序时，系统都会首先弹出登录窗口。
登录用于进行操作员身份的认证，只有通过认证才能进行业务交易，从而保证操作员身份的可靠性，提高系统的安全性。
在登录窗口中正确选择网点名称、登录名及密码，点击“登录”即可直接登录系统。
（网络设置中IP 地址、端口号两项，信息不变更就不需要再进行配置）如果登录成功，则进入电力售电系统主窗口,按“取消”按钮可以取消登录动作。
一、系统配置1.1 网络配置1.1.1读写卡器要使用：ART-RD1010，按照读写卡器类型，选择端口。
1.1.2服务器IP地址和端口号一般不需要修改，除非有特殊情况。
1.1.3售电发票默认选择打印。
1.1.4启动子窗口：登录售电系统后默认打开的窗口，不希望登录后打开任何窗口，可以选择“不启动任何窗口”。
注：参数选择好后，点击保存配置，保存所做的操作。
1.2 参数设置1.2.1 参数编号：取自营销电价编号1.2.2 预制电量：电表装表后，预先设置的电量1.2.3 报警电量：电表内电量低于此值，电表会断电，插卡可以继续使用1.2.4 赊欠电量：电表内电量为零后，用户可以继续使用的电量1.2.5 下限电量：电表内最后可以存储的电量注：参数设置好后，点击修改按钮，保存设置。
ZTSD7000售电系统使用简易说明
ZTSD7000售电系统安装软件使用简易说明山东2013-8-14一、硬件设备1、读卡器一台；2、数据线一条；3、电源一台；4、正泰仪表专用卡：清零卡、设置卡、恢复卡（3张）。
二、卡的分类1、空白卡（新卡）：蓝色；2、清零卡（银白色）：对卡表进行清零，可将卡表重置为出厂状态；3、设置卡（银白色）：对卡表进行系统号设置，设置后卡表处于厂外状态；4、恢复卡（银白色）：对卡表进行系统号清零，设置后卡表处于厂内状态。
三、软件使用1、新版售电软件安装：（1）系统安装：双击ZTSD7000售电系统. Setup.exe文件进行安装，进入安装向导。
安装在C盘以外的盘符。
认真阅读安装须知；（2）驱动安装：因国内微软操作系统原因，建议单独安装读卡器驱动。
首先双击驱动cp210x_driver. Setup文件进行安装，再双击CYG_Uninstall文件进行安装。
重启电脑后。
在我的电脑—属性—硬件—设备管理器—端口找到打问号的cp2101的端口进行更新驱动程序—从列表或指定位置安装—浏览—找到驱动cp210x_driver进行安装；（3）区域注册：将设置卡（芯片朝上，推到底）插入读卡器—选择读卡器端口号—获取系统号—设置区域号—售电系统安装完成；（4）出厂设置：将设置卡逐个插入电表，进行系统号设置并将电表转化为出厂状态，不然不能售电；（5）端口设置：将蓝色卡插入读卡器—点击读卡类型，如出现判断是否连接提示，在系统维护—通讯端口设置进行端口的设置；（6）电价维护：收费管理—电价维护—编辑—保存；（7）修改密码：用户管理—修改密码—输入原密码—两次同样输入新密码—确认—离开；（8）操作员管理：以系统管理员的身份进入售电系统—用户管理—操作员管理—增加—编辑—售电员—两次同样输入确认售电员编号、名称及密码—选择操作员权限—保持—退出；（9）售电流程：新卡—建立档案—增加（输入“用户编号”、“用户名称”、“电表编号”（其它内容可选填），在“电表类型”栏中根据实际点击“单相电能表”或“三相电能表”，当选择三相电能表时需在弹出的“基本资料”中填写“CT值”，CT值等于外接电流互感器的比值，例如：电流互感器倍率为150：5，则设置为“30”。

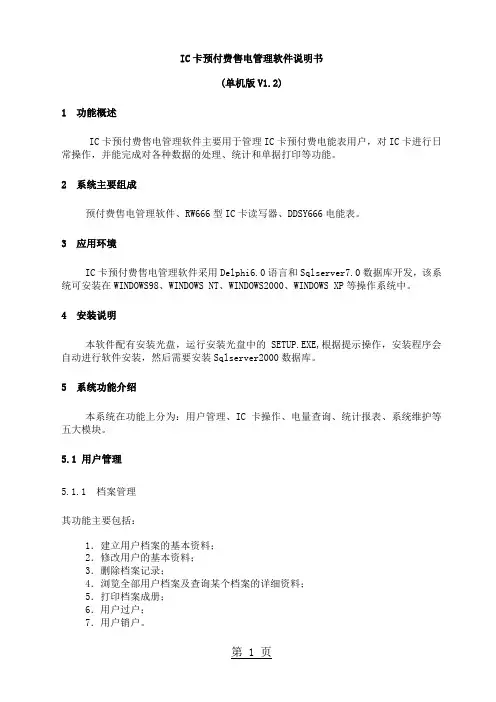

IC卡预付费售电管理软件说明书9页word
IC卡预付费售电管理软件说明书(单机版V1.2)1功能概述IC卡预付费售电管理软件主要用于管理IC卡预付费电能表用户，对IC卡进行日常操作，并能完成对各种数据的处理、统计和单据打印等功能。
2系统主要组成预付费售电管理软件、RW666型IC卡读写器、DDSY666电能表。
3应用环境IC卡预付费售电管理软件采用Delphi6.0语言和Sqlserver7.0数据库开发，该系统可安装在WINDOWS98、WINDOWS NT、WINDOWS2000、WINDOWS XP等操作系统中。
4安装说明本软件配有安装光盘，运行安装光盘中的SETUP.EXE,根据提示操作，安装程序会自动进行软件安装，然后需要安装Sqlserver2000数据库。
5系统功能介绍本系统在功能上分为：用户管理、IC卡操作、电量查询、统计报表、系统维护等五大模块。
5.1 用户管理5.1.1 档案管理其功能主要包括：1．建立用户档案的基本资料；2．修改用户的基本资料；3．删除档案记录；4．浏览全部用户档案及查询某个档案的详细资料；5．打印档案成册；6．用户过户；7．用户销户。
5.1.2 档案查询可以根据多种查询条件查询用户档案的基本资料。
5.1.3 电价维护本系统可以增加、修改、删除电价项目和电价值。
5.1.4 收费方式维护本系统可以增加、修改、删除收费方式。
5.1.5 操作员管理只有系统管理员才能进行增加、修改、删除售电员，而售电员无权进行修改与添加操作，同时也只有系统管理员才能对售电员进行授权。
5.1.6 修改密码售电员进入系统后可以修改自己的登录密码。
5.2 IC卡操作5.2.1 通讯连接本管理软件的数据通讯是通过连接在PC机的串行通讯口上的IC卡读写器对IC卡的读写来实现的，当读写卡不成功时需检查通信接口、IC卡读写器、电源和IC卡等的连接是否正确。
5.2.2 IC卡类型和功能本系统中IC卡类型分为：初始化卡、售电卡、补卡、检测卡等四种类型。

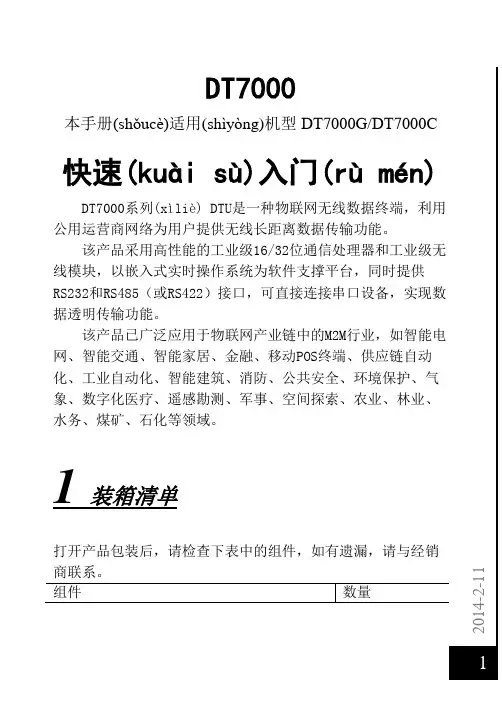

DT7000系列快速入门(厦门锐谷通信设备有限公司)
2014-2-11DT7000本手册(shǒucè)适用(shìyòng)机型DT7000G/DT7000C快速(ku ài s ù)入门(rù mén)DT7000系列(x ìli è) DTU 是一种物联网无线数据终端，利用公用运营商网络为用户提供无线长距离数据传输功能。
该产品采用高性能的工业级16/32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供RS232和RS485（或RS422）接口，可直接连接串口设备，实现数据透明传输功能。
该产品已广泛应用于物联网产业链中的M2M 行业，如智能电网、智能交通、智能家居、金融、移动POS 终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。
1 装箱清单打开产品包装后，请检查下表中的组件，如有遗漏，请与经销商联系。
组件 数量2014-2-11DT7000主机 1台 电源适配器1个 快速入门（保修卡、合格证） 1页 光盘1盘 RS232交叉线（或RS485线可选） 1条 车载天线（SMA 阴头） 1条2 使用(sh ǐyòng)前准备(zhǔnbèi)DT7000前面板2014-2-11DTU 提供(t íg ōng)三个指示灯：“Power ”，“ACT ”， “Alarm ”，“Online ”。
指示(zh ǐsh ì)状态如下： 指示灯 状态 说明 Power 灭 设备未上电亮 设备电源正常ACT 灭 没有数据通信闪烁 正在数据通信Alarm 亮 正在调试或告警 Online 灭 DTU 不在线亮DTU 在线DT7000 连接线缆DT7000天线及SIM 卡安装DTU 天线(ti ānxiàn)接口为SMA 阴头插座。
2019年伊酷达7000说明书-精选word文档 (10页)
1
篇三：JR7000说明书
JAROL，以推动节能技术为已任！
第1章 序言 ................................................................................................ 5
三、仪器结构 ................................................................................................... 5
四、主要技术指标 ........................................................................................... 6
一、概 述 ......................................................................................................... 3
二、原 理 ......................................................................................................... 3
1.1 特别需要注意的事项 ......................................................................... 5
1.2 安全注意事项标志 ............................................................................. 5
售电软件实用操作指导
正泰售电机管理系统软件〔RW666型IC读卡器〕
一、适用于：DDSY666、DTSY666、
用户管理→档案 管理→增加→用 户编号→：
系统默认管理员123，密码123，进入.
三、修改电价：
用户管理→电价维护→删除不需要的电价类型→双击需要修改的电价单价值→改成小 区售电电价→保存
这里需要注意一点：做好的初始化卡第一次插入哪块电表后，以后该表只认这张卡，
而这张卡也只能给这块表充电，所以第一次卡一定插对。
六、初始化后的售电〔第二次及以后售电〕
初始化卡插入用户电表后即将自动变为售电卡，只有在变成售电卡后才进展以下操作： 插入售电卡→选择“IC卡操作〞→售电卡→读卡→写卡→选择电价类型→选中“度数或金
• 3、CT值等于外接电流互感器的比值，例如：电表外接的电流互感器倍率为150：5，那 么设置为“30〞。不带外接电流互感器时设为“1〞〔适用于：DTSY6666〕
• 4、汇总：A、报警1级。B、报警2级。C、负载阀值：〔超负荷断电〕。 • 5、重点：部份客户负载阀值设错，造成电表自动断电或自动恢复供电现象。〔售电员与
• 2、按被测电力线路可分为：单相电能表〔220V、两线制〕、三相四线电能表 〔3×220V/380V〕、三相三线电能表〔3×380V〕、三相四线电能表 〔3×57.7V/100V带高压互感器〕、三相三线电能表〔3×100V带高压互感 器〕。
• 正泰坚持以“专业、快捷、高效〞的效劳理念，为用户提供全方位效劳。 • 正泰设有免费热线8008577777、4008177777，可提供24小时效劳。 • 正泰在国内设有26个办事处，售后效劳人员120名。产品相继为国家电网公司、南方电网公司
• 4．预付费电能表怎样实现预付费功能的？ • 预付费电能表要实现预付费功能开展售电管理活动，必须建立一套售电管理系统。首先
ZTSD7000售电系统使用简易说明书
ZTSD7000售电系统安装软件使用简易说明一、硬件设备1、读卡器一台；2、数据线一条；3、电源一台；4、正泰仪表专用卡：清零卡、设置卡、恢复卡。
二、卡的分类1、空白卡（新卡）：蓝色；2、清零卡（测试卡）（银白色）：只能清零2013年7月份之前的单相卡表及2014年3月份之前的三相卡表，升级用户没有清零卡，使用卡机前期自带清零卡；3、设置卡（银白色）：对卡表进行系统号设置，设置后卡表才能读取开户卡，2013年7月份之后生产的单相卡表及2014年3月份之后的三相卡表第一次售电要先插设置卡后，才能够正常使用；4、恢复卡（银白色）：对卡表进行系统号清零，设置后卡表内的设置号清零，插入恢复卡的新表，如继续进行售电，要对卡表重新插入设置卡。
新版卡表单相自带10度电，三相30度电，是用于电表检测用。
不用清零。
插入设置卡后，再插入开户卡。
电表自带电量会清零。
三、软件使用1、新版售电软件安装：（1）系统安装：双击ZTSD7000售电系统. Setup.exe文件进行安装，进入安装向导。
安装在C盘以外的盘符。
认真阅读安装须知；（2）驱动安装：因国内微软操作系统原因，建议单独安装读卡器驱动。
首先双击驱动cp210x_driver. Setup文件进行安装，再双击CYG_Uninstall文件进行安装。
重启电脑后。
在我的电脑—属性—硬件—设备管理器—端口找到打问号的cp2101的端口进行更新驱动程序—从列表或指定位置安装—浏览—找到驱动cp210x_driver进行安装；（3）区域注册：将设置卡（芯片朝上，推到底）插入读卡器—选择读卡器端口号—获取系统号—设置区域号（务必记好，如售电系统重装，要用第一次设置区域号注册，否则系统提示区域号错误，不能售电）—售电系统安装完成；（4）出厂设置：获取系统设置号（设置卡），注册区域号（自由编辑，唯一性）新版卡表售电之前将设置卡逐个插入电表（带反向指示灯的新版卡表，旧版卡表不带反向指示灯，三相卡表不用插设置卡），进行系统号设置并将电表转化为出厂状态，不然不能售电。
ZTSD7000预付费售电管理系统
ZTSD7000预付费售电管理系统
ZTSD7000预付费售电管理系统
系统概述
预付费售电管理系统主要用于IC卡预付费电能表的售电操作、IC 卡管理，并能完成对各种数据的处理、统计和单据打印等功能。
预付费售电系统透过直观、图形化的界面向电力用户提供一种高效、安全、稳定的售电、统计核算电费和管理用电客户的系统平台，提高了电力公司用电管理的自动化水平，提高用电服务质量。
系统特点：
1.系统设有区域码管理，防止售电卡在其他售电点购电，避免售电混乱；
2.支持24C02、SL-4442、CPU卡等多种IC卡；
3.支持对外开放读写卡动态库，并支持多个厂家的读写卡机；
4.软件符合国家标准GB/T 18460《IC卡预付费售电系统》；
（注：此图作为网站介绍的右侧图片）
系统功能简述:
1、参数维护功能
包括通讯口设置，基本参数维护，电表类型维护，供电单位维护，单价管理，操作
员角色管理，操作员管理等。
2、日常业务操作功能
主要包括档案建立，开户（初始化操作），售电、补卡、重新写卡、换表、销户。
3、查询统计
查询包括售电记录查询，用户购电记录查询，可疑用户查询。
4、报表
报表包括日报表，月报表，年报表，操作员日报表，操作员月报表。
ZTSD7000售电软件使用说明书
ZTSD7000预付费售电系统使用说明书浙江正泰仪器仪表有限责任公司二0一三年四月1.功能概述预付费售电系统软件主要用于管理IC卡预付费电能表用户，对IC卡进行日常操作，并能完成对各种数据的处理、统计和单据打印等功能。
系统主要组成预付费售电管理软件、RW666型IC卡读写器、DDSY666电子式电能表、DTSY666电子式电能表。
应用环境预付费售电系统软件采用语言和Sqlserver2000数据库开发，该系统可安装在WINDOWS98、WINDOWS NT、WINDOWS2000、WINDOWS XP、WINDOWS7等操作系统中。
2.安装说明安装向导本软件配有安装光盘，运行安装光盘中的ZTSD7000售电系统.EXE,根据提示操作，安装程序会自动进行软件安装，如果使用网络版售电系统，需要安装Sqlserver2000数据库。
SQL Server 数据库安装是针对网络版售电系统而言的，单机版不需要进行这一步安装。
该项操作需要计算机安装“数据库SQL Server 2000”，如果计算机已经安装此软件，请跳过“SQLSERVER服务器的安装”，若该计算机没有安装“数据库SQL Server 2000”，参照下面步骤安装本软件。
服务器的安装图1点击安装SQL Server 2000组件图2点击安装数据库服务器图3数据库安装欢迎界面，点击下一步图4选择本地计算机，点击下一步图5选择第一项，点击下一步图6可填也可按默认，点击下一步图7数据库安装许可证协议界面，点击是图8选择第二项，点击下一步图9数据库安装实例名界面，选中默认，点击下一步图10数据库安装类型界面，选择典型安装，点击下一步图11数据库安装服务帐户选择界面，选择使用本地系统帐户，点击下一步图12 选择混合模式，点击下一步说明：“空密码（不推荐）”可不选。
图13数据库安装排序规则设置界面，默认点击下一步图14数据库安装网络库界面，默认点击下一步图15数据库安装开始复制文件界面，点击下一步图16数据库安装成功，点击完成2.1.2数据库的建立单击“开始”菜单，选择“程序--Microsoft SQL Server”，然后单击“企业管理器”。
售电系统操作说明（新）
售电系统操作说明（新）售电系统操作说明为了使⽤户操作员能够快速、熟练地操作该售电管理系统，现对基本操作流程、步骤以及其它说明如下：售电的基本操作流程为：⼀、登录系统⾸先⽤户应将读写器连接好，输⼊⾃⼰的操作员名和⼝令，即可进⼊“售电管理系统”。
⼆、开户（建⽴档案）开户是为⽤户建⽴档案。
开户时，操作⼈员需点击“⽤户管理”菜单下的“开户”打开以下界⾯。
在此界⾯中要求对“⽤户编号”、“姓名”、“电表类型”、“电表编号（须⼗位阿拉伯数字，不⾜⼗位前⾯补0）”、“电价编号”五项进⾏填写或选择；（注：为便于管理，⽤户编号应根据实际情况制定，且每户的编号或表号不能重复）。
界⾯如下：注意:基于操作员对软件的陌⽣,以及操作不熟练等因素,建议操作员连续“建档”五户后，退出系统，然后再进⼊系统继续“开户建档”，这样加强了操作员对软件系统的熟练程度。
三、发卡根据开户资料，为⽤户制作⾸次购电卡，⽤户以后凭此卡进⾏购电。
发卡时，选择要发卡的⽤户，点击右键，在快捷菜单上选择发卡，可根据需要在“购电量”输⼊框中写⼊⼀定电量（也可以为0）。
注：由于表内预存“２０”度电，操作员需在“调剂电量”中将其扣除（输⼊‘－２０’）⽤⿏标点击“写卡电量”，即可“制卡”。
注意:基于上述操作员对软件的陌⽣，以及操作不熟练等因素，建议操作员对“建档”的⽤户，发卡累计五户后（购电卡暂不给⽤户），退出系统，然后再进⼊系统查看“⽤户状态”是否为“发卡”状态。
若为“发卡”状态，⽅可交给⽤户使⽤；若仍为“建档”状态时，说明操作错误，购电卡不能交⽤户使⽤，这时须“删除⽤户档案”“回收该卡”，重新“建档”、“发卡”，然后退出系统，再进⼊系统查看“⽤户状态”。
四、售电作业售电作业是营业员的主要⽇常⼯作，完成对⽤户的售电。
售电业务的过程是：选择要购电的⽤户，点击“售电作业”菜单下的“售电”，即进⼊如下售电操作界⾯，通过点击读卡按钮、输⼊购电量、点击售电按钮即可完成⼀笔售电。
RW666正泰售电机操作指导书
RW666正泰售电机操作指导书预付费售电管理软件（ZTSD7000）操作指导作业书一、售电软件安装、驱动程序安装：光碟方到电脑中→解压→电脑桌面。
1、软件安装：ZTSD7000售电系统→下一步→安装卡机驱动（重点：则跳过，不选√）→下一步→D：\盘→下一步。
（错误“安装卡机驱动”删除方法：开始→控制面板→删除驱动程序→添加/删除程序→找到“CP2101USP---------”删除。
）2、如果不能执行上面方法安装软件程序：先安装电脑补丁DotNetFX40Client→dotNetFx40_Client_x86_x64.exe→安装完成。
3、驱动自动安装：我的电脑桌面图标→点击鼠标右键“属性”→硬件→设备管理器→查看“通用串口总线控制器”或者“端口”黄色感叹号提示”→点击鼠标右健→更新驱动程序→自动安装驱动→下一步→黄色提示感叹号消失（代表驱动程序安装成功）。
安装2次。
（主要取决于用户电脑安装系统）。
4、驱动手动安装：方法一：我的电脑（桌面上）→右点击→属性→硬件→设备管理器→点击黄色叹号→点击鼠标右键→更新驱动程序→从列表或指定位置安装（前面的勾上）→下一步→浏览→在光盘中，查找正泰售电机安装驱动程序或你放在什么位置→(公司驱动程序名称：新驱动（支持全部操作系统）→点击→确认→下一步→自动安装。
安装2次，重新启动电脑。
电源线插上读卡器上、USP数据线连接上后，电脑系统自动提示发现新硬件（拔掉重新插上，会出现提示），安装好usp接口驱动程序后。
（下图Xp系统，驱动正确安装）。
5、正泰西北区技术工程师手机号注意保存，张工：137********二、售电系统注册：1、将“系统设置卡”插入读卡器中。
（灰色卡）2、点击电脑桌面图标：ZTSD7000售电系统.exe图标→OK→选择正确“端口”→下拉↓菜单选中端口号→获取（读取系统号）→区域号→1234→√注册→成立→OK。
（方法二：电脑的桌面左下角位置→开始→所有程序→找到“浙江正泰ZTSD7000售电系统”→系统注册工具→选择正确“端口”→下拉菜单选中端口号→获取（读取系统号）→区域号→1234→√注册→成立→OK）三、进入软件：1、系统默认管理员是123，密码123，√OK 进入。
SL7000软件使用手册
SL7000系列三相电子式多功能电能表SL7000多功能电能表抄设表软件（AIMS7000）使用手册目录0 简介31 安装32 软件的注册43、软件的使用63.1软件的启动6 3.2软件各功能模块概述7 3.2.1F ILE目录7 3.2.2C ONFIGURATION目录8 3.2.3D ATA目录9 3.2.4C OMMUNICATION目录 10 3.2.5T OOLS 目录 15 3.3电表设置方案的编写 18 3.3.1R ESOURCES选项 20 3.3.2C LIENT 选项 21 3.3.3I DENTIFICATION 选项 21 3.3.4M ETROLOGY选项 22 3.3.5A UXILIARY I/O选项 24 3.3.6E NERGY C ALCULATION选项 27 3.3.7D EMAND CALCULATION 选项 30 3.3.8L OAD P ROFILE选项 32 3.3.9RTC（REAL TIME CLOCK）选项 32 3.3.10T IME OF U SE 33 3.3.11E ND OF B ILLING选项 373.3.12D ISPLAY选项 39 3.3.13M ONITORING 选项 42 3.3.14L OGGING/A LARM 选项 43 3.3.15C OMMUNICATION 选项 454 常用操作简述 454.1与电表建立通讯 45 4.2电表的校时 45 4.3电表的清零 46 4.4电表的时段更改 46 4.5电表显示内容的更改 46 4.6电表的整体复位 46附录A SL7000电能表部分显示内容注释 470 简介本使用手册主要介绍SL7000多功能电能表抄设表软件AIMS7000的使用方法，主要包括抄设表软件的安装，电能表的设置、对时、清零等操作，电能表数据、设置的读取、电能表及用户的管理、电能表设表程序的编写等内容，希望通过阅读本手册，能够使您在最短的时间内了解AIMS7000抄设表软件的使用方法。
IC卡预付费售电管理软件及安装说明书
IC卡预付费售电管理软件说明书目录1、售电软件系统使用前安装说明 (1)2、售电软件简介 (3)3、售电管理软件的主要操作界面说明 (5)4、具体操作举例 (14)1售电软件系统使用前安装说明本软件配有安装光盘（内含售电软件安装程序、USB驱动程序（cp210x_driver）、IC卡预付费售电管理软件说明书）。
与本售电软件系统配套使用的产品有RW666读卡器（必需是USB接口），USB接口线，配套电源（9V，0.5A）；售电软件及USB驱动安装步骤如下：1.1将售电软件系统安装光盘插入光驱中，双击桌面“我的电脑”，再打开售电软件光盘如下图1所示。
点击鼠标右键，打开此售电软件驱动光盘图11.2 双击鼠标左键打开“安装程序”文件夹，如图2所示，再双击“售电软件单机版。
msi”图标，则系统自动进行售电软件安装。
图21.3 出现如下图4所示，点击下一步。
图41.4 出现如下图5所示，再点击下一步。
图5 1.5 出现如下图6所示，点击下一步。
图61.6 出现如下图7所示，点击“关闭”，则售电软件安装完毕。
（注：此时售电软件还不能使用，要安装USB驱动程序才可以，USB驱动程序安装见下面步骤1.7-1.10）图71.7 USB驱动安装：用USB接口线将USB读卡器与电脑相连，然后将读卡器电源插好。
打开读卡器电源开关，电源指示灯亮（红色），这时电脑桌面自动弹出下面的对话框，如下图8所示。
图81.8选择从列表或指定位置安装，点击下一步，如下图9所示。
图91.9 选中“搜索可移动媒体（软盘、CD-ROM…）”,点击下一步，如下图10所示。
图101.10 安装完成如下图11所示,点击“完成”即可。
完成后再按以上1.8～1.10步骤重覆安装一遍，这样USB驱动才算安装完成。
（注：整个USB驱动安装需要重复安装两遍，才可使用）图111.12 双击电脑桌面图标“”，打开售电软件,第一次登陆用户名与密码为123，如下图12所示（以后用户可以自己修改用户名与密码）。
2.售电软件实用操作指导
（点击下图微软用户1，详细说明）
电表最大电流：5（20）A表 输入20，10（40）A表输入 40，不能设置错
二级报警：如果设置10，表示 电表断电后还有10度电量，重 新插入售电卡，直到电表剩余 电量10度全部用完。
一级报警：如果设置20，当剩 余电量 小于20度时，电表红色 报警灯亮提示用户重新购电或 重新插卡。
以下操作： 插入售电卡→选择“IC卡操作”→售电卡→读卡→写卡→选择电价类型→选 中“度数或金额”→输入售电度数或金额→点击“确认写卡” 七、补卡（用户卡丢失或损坏的情况下） 1、将新的空卡插入读卡器→选择“IC卡操作”→检测卡→写卡→确认写卡→ 提示检测卡制作成功 2、将制作好的检测卡插入用户电表、等电表出现cd后拨出。 3、将已与电表通讯过的检测卡插入读卡器→选择“IC卡操作”→补卡→选择 “读检测卡”→写卡→选择电价类型→选中“度数”→输入售电度数→点击
办事处。在各办事处派驻专职售后服务工程师，在接到用户电话起2小时内作出应答和服务指
导，24小时内到达现场。 • 正泰的售后服务可分为三级技术支持。各办事处驻外售后服务工程师为1级技术支持，直接响 应客户的各类技术服务要求；在研发中心的售后服务工程师为２级技术支持，为1级技术支持 提供技术支持；研发中心开发人员为三级技术支持，为１和２级技术支持人员提供技术支持。
浙江正泰仪器仪表有限责任公司
• 正泰仪表拥有先进适用的生产工艺手段，符合欧
盟RoHS指令要求的全自动SMT生产线，自动化程
度较高的电能表、终端产品等关键件制造设备， 计算机控制的产品调校、走字和检验等装置，以
及产品生产全过程质量可追溯的生产管理系统，
可保障产品生产过程的工序质量得到有效控制。
• 产品主要电子元器件均选用国内外知名品牌标准、
售电系统说明书资料
售电系统说明书资料售电系统说明书⼀、系统说明预付费电度表售电系统（下称系统）是专为配合单相或三相预付费电度表（下称电度表）售电⼯作⽽设计的系统。
由于系统与电度表之间采⽤IC卡作为传递信息参数的媒介，从⽽使系统可⾼效、合理地对电度表⽤户进⾏售电管理、数据统计等各项⼯作。
系统严格履⾏⼀户⼀表⼀卡的原则，⽤户每次购电时，系统⾃动更新⽤户的电度表密码，确保每个⽤户电度表中的密码都不相同。
⼆、运⾏环境系统适⽤于80586 以上机型、显⽰器分辨率800x600，可在计算机WIN98、WIN2000或xp 系统环境下运⾏。
三、系统安装过程1.将系统安装⽤的四个⽂件： mdxsetupxp.exe CZ002.CFG Unzip.exe Wczsdx.zip复制到软盘或硬盘的任意⼀个⽂件夹下。
运⾏dxsetupxpm.exe，屏幕提⽰输⼊：⽬标盘（CDE…） D （建议⼀般不要安装在C盘）系统分区号：（1～255） 1软件有效截⽌年份 2015软件有效截⽌⽉份 12按提⽰输⼊或修改，当安装完成时，屏幕提⽰“安装成功”，并在桌⾯上出现“单相售电”图标。
2.安装完成后系统⾃动在所属路径下添加⼀名为“WCZS”的⽂件夹（三相的⽂件夹名WSXCZS），在出此⽂件夹下⽣成以下和⽤户售电有关的库⽂件四、进⼊售电系统⽤⿏标双击桌⾯上的图标“单相售电”，进⼊操作员注册窗⼝，按照提⽰输⼊以下信息：键⼊操作员注册名：system（缺省的系统操作员名）和操作员⼝令：system（注意：键⼊时系统操作员名及⼝令中的字母必须⼩写）。
⽤⿏标点击“确定”按扭进⼊售电系统。
五、操作说明本系统中有七个主菜单：⽇常处理、售电、⽤户管理、系统维护、MISZ、帮助和系统退出?。
在售电前，应保证系统设置、⽤户电价设置正确后⽅可进⾏正常售电。
1.“系统维护”菜单，在进⾏售电⼯作之前要对⼀些⽷统参数检查或设置，各⼦菜单功能与使⽤说明如下：(1). 系统维护信息单击“系统维护”后，在下拉菜单中选中“设置系统信息”：A.售电机并⼝延时:?是指不同型号的计算机通过并⼝线相连的售电机读写卡时和售电机端⼝的数据交换速度不同⽽设置的数值。
ZTSD7000 售电软件使用说明书要点
图1点击安装SQL Server 2000组件
图2点击安装数据库服务器
图3点击下一步
图4选择本地计算机
图5选择第一项
图6可填也可按默认
图7点击是
图8选择第二项
图9默认勾选上
图10选择典型安装
图11选择使用本地系统帐户
图12选择混合模式
说明：“空密码（不推荐）”可不选。
3
售电员进入系统后可以修改自己的登录密码。
3
3
本售电系统的数据通讯是通过连接在PC机的串行通讯口（USB）上的IC卡读写器对IC卡的读写来实现的，当读写卡不成功时需检查通信设置是否正确，通信接口、IC卡读卡器、电源和IC卡等连接是否正确。本系统只支持COM1到COM8的端口，若安装本系统的电脑上面只有COM8
2.1.3
点击“sd”数据库，鼠标右键“所有任务->还原数据库”。
图19数据库还原
进入还原数据库界面，在“常规”界面上，选择“从设备”，然后“选择设备”。
图20还原数据库常规界面
点击“添加”按钮。
图21选择还原设备
选择需要还原的数据库文件（数据库文件由正泰公司提供）。
图22选择还原目的
点击“确认”，然后进入“还原数据库”界面，进入选项界面。
以上的端口，需要对电脑进行其他处理才能使用。
3
本系统中IC卡类型主要分为：开户卡（初始化卡，换表卡）、售电卡、补卡、检测卡、清零卡等五种类型。
1）开户卡（初始化卡，换表卡）：用于将安装状态的电表设置为运行状态，并且完成一表一卡的对应工作。开户卡插入电表后自动转换为售电卡。
2）售电卡：由开户卡转化而成，用户持有，用于向运行状态的电能表中增加购电量，并将电能表中的数据返写回售电管理部门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZTSD7000预付费售电系统使用说明书浙江正泰仪器仪表有限责任公司二0一三年四月1.功能概述预付费售电系统软件主要用于管理IC卡预付费电能表用户，对IC卡进行日常操作，并能完成对各种数据的处理、统计和单据打印等功能。
1.1系统主要组成预付费售电管理软件、RW666型IC卡读写器、DDSY666电子式电能表、DTSY666电子式电能表。
1.2应用环境预付费售电系统软件采用Delphi7.0语言和Sqlserver2000数据库开发，该系统可安装在WINDOWS98、WINDOWS NT、WINDOWS2000、WINDOWS XP、WINDOWS7等操作系统中。
2.安装说明2.1安装向导本软件配有安装光盘，运行安装光盘中的ZTSD7000售电系统.EXE,根据提示操作，安装程序会自动进行软件安装，如果使用网络版售电系统，需要安装Sqlserver2000数据库。
SQL Server数据库安装是针对网络版售电系统而言的，单机版不需要进行这一步安装。
该项操作需要计算机安装“数据库SQL Server 2000”，如果计算机已经安装此软件，请跳过“SQLSERVER 服务器的安装”，若该计算机没有安装“数据库SQL Server 2000”，参照下面步骤安装本软件。
ZTSD7000预付费售电系统使用说明书共50页第2页2.1.1SQLSERVER服务器的安装图1点击安装SQL Server 2000组件图2点击安装数据库服务器图3数据库安装欢迎界面，点击下一步图4选择本地计算机，点击下一步图5选择第一项，点击下一步图6可填也可按默认，点击下一步图7数据库安装许可证协议界面，点击是图8选择第二项，点击下一步图9数据库安装实例名界面，选中默认，点击下一步图10数据库安装类型界面，选择典型安装，点击下一步图11数据库安装服务帐户选择界面，选择使用本地系统帐户，点击下一步图12 选择混合模式，点击下一步说明：“空密码（不推荐）”可不选。
图13数据库安装排序规则设置界面，默认点击下一步图14数据库安装网络库界面，默认点击下一步图15数据库安装开始复制文件界面，点击下一步图16数据库安装成功，点击完成2.1.2数据库的建立单击“开始”菜单，选择“程序--Microsoft SQL Server”，然后单击“企业管理器”。
图17企业管理器在企业管理器中，单击数据库，再单击鼠标右键“新建数据库”。
图18创建数据库输入新建数据库名称“sd”，点击“确定”。
2.1.3数据库的还原点击“sd”数据库，鼠标右键“所有任务->还原数据库”。
图19还原数据库进入还原数据库界面，在“常规”界面上，选择“从设备”，然后“选择设备”。
图20还原数据库常规界面点击“添加”按钮。
图21选择还原设备选择需要还原的数据库文件（数据库文件由正泰公司提供）。
图22选择还原目的点击“确认”，然后进入“还原数据库”界面，进入选项界面。
图23还原数据库选项界面选中“在现有数据库上强制还原”选项。
在“移至物理文件名”输入数据库的存放文件名，点击“确认”。
图24还原进度最后还原数据库成功。
图25还原完成2.1.4软件安装双击ZTSD7000售电系统. Setup.exe文件进行安装，进入安装向导。
图26 软件安装欢迎界面，点击下一步点击下一步，认真阅读安装须知。
图27 安装需知，点击下一步点击下一步，选择安装项，根据需要选择是否安装卡机驱动。
图28 选择安装项，点击下一步点击下一步，选择安装路径。
图29 选择安装路径，点击下一步选择安装路径后，点击“下一步”，开始安装程序。
图30 软件安装确认，点击下一步安装完成后，提示安装成功，如下图所示，点击“关闭”完成安装。
图31 安装软件完成，点击关闭备注：如果选择了驱动安装，会弹出如下驱动安装界面, 只需点击“Install”安装即可。
图32 安装驱动界面2.1.5软件卸载双击ZTSD7000售电系统.exe文件，进入卸载向导界面，选择“删除售电系统”，点击“完成”进行卸载操作。
图33 卸载软件界面，点击完成图34 卸载软件成功，点击关闭2.1.6数据库连接说明软件安装成功后，还需要数据库连接管理。
单击“开始”菜单，选择“程序--浙江正泰ZTSD7000售电系统--数据库连接工具”。
运行数据库连接工具，如下图所示，根据不同的需求选择单机用户或者联机用户。
图35数据库连接工具输入正确的数据库服务器连接参数，点击“连接”按钮，提示连接数据库成功。
图36数据库连接成功完成数据库连接。
2.1.7系统注册售电系统在登录成功之后，会检测售电系统是否注册系统号和区号。
如果没有注册，则禁用售电系统所有操作，并提示先使用系统注册工具进行注册。
注册成功之后，信息无法更改。
售电系统根据注册信息，把系统号和区号写入开户电卡中。
系统号和系统设置号一一对应，系统设置卡由正泰公司提供。
端口号，IC卡读写器首次接入电脑，需要安装卡机驱动（卡机驱动文件，由正泰公司提供）。
驱动安装成功后，会有一个通讯端口号。
这里输入该端口号即可。
系统号，正确往IC卡读写器中插入系统设置卡（正泰公司提供），点击“获取”，读取系统号。
区域号，由注册人员手动输入，区域号由数字组成。
图37系统注册工具3.系统功能介绍本系统在功能上分为：用户管理、IC卡操作、电量查询、统计报表、系统维护等五大模块。
3.1用户管理3.1.1 档案管理其功能主要包括：1)建立用户档案的基本资料。
2)修改用户的基本资料。
3)删除档案记录。
4)浏览全部用户档案及查询某个档案的详细资料。
5)打印档案成册。
6)用户销户。
3.1.2 档案查询根据操作员在查询界面输入的信息查询用户档案的基本资料。
3.1.3 操作员管理只有系统管理员才能进行增加、修改、删除售电员，而售电员无权进行修改与添加操作，同时也只有系统管理员才能对售电员进行授权。
3.1.4 修改密码售电员进入系统后可以修改自己的登录密码。
3.2 IC卡操作3.2.1 通讯连接本售电系统的数据通讯是通过连接在PC机的串行通讯口（USB）上的IC卡读写器对IC 卡的读写来实现的，当读写卡不成功时需检查通信设置是否正确，通信接口、IC卡读卡器、电源和IC卡等连接是否正确。
本系统只支持COM1到COM8的端口，若安装本系统的电脑上面只有COM8以上的端口，需要对电脑进行其他处理才能使用。
3.2.2 IC卡类型和功能本系统中IC卡类型主要分为：开户卡（初始化卡，换表卡）、售电卡、补卡、检测卡、清零卡等五种类型。
1）开户卡（初始化卡，换表卡）：用于将安装状态的电表设置为运行状态，并且完成一表一卡的对应工作。
开户卡插入电表后自动转换为售电卡。
2）售电卡：由开户卡转化而成，用户持有，用于向运行状态的电能表中增加购电量，并将电能表中的数据返写回售电管理部门。
3）补卡：用于为丢失售电卡的用户补发售电卡。
4）检测卡：用于检测电能表中的各种数据信息是否正确。
在电能表处于任何状态下均可使用。
5）清零卡：支持厂外清零，根据选择的用户信息，制作本用户表的清零卡，电表会根据卡内信息去匹配，当条件成立，则清零电表。
3.3 购电记录查询通过对用户编号、用户名称、电表编号、IC卡类型以及记录时间等多种条件进行查询，对发生的购电电量、购电金额进行归类，并可打印。
3.4 统计报表可对售电起始时间、电表编号、用户编号、操作员、地区作多种方式统计汇总并以报表的形式打印。
3.5收费管理3.5.1 电价维护本系统可以增加、修改、删除电价项目和电价值，第一次使用售电系统，请先配置好电价。
3.5.2 收费方式维护本系统可以增加、修改、删除收费方式。
3.6 系统维护3.6.1 通讯串口属性设置通讯串口端口号是与IC卡读写器连接电脑串口号。
售电系统与IC卡读写器进行通讯属性设置如下所示：通讯波特率：1200。
数据位：8。
校验位：无校验。
停止位：1。
3.6.2 数据备份系统管理员或售电员进行数据备份的目的是方便在系统遭受破坏或其他特定情况下，对数据加以重新利用。
3.6.3 票据模板设计根据自定义票据格式，用户可按事先定义的发票格式打印预售的电量、电费等信息。
3.7 帮助系统的有关说明和产品介绍。
4.管理软件的主要操作界面说明4.1 登录界面图38登陆页面说明：首先进行用户选择：系统管理员或售电员；输入正确的用户名与密码，方可进入系统操作界面，默认管理员用户为123，密码123。
4.2 主界面正确输入用户名和密码后进入主界面，登陆用户为系统管理员时，系统分配的操作菜单不受限制；如果登陆用户是售电员，则系统分配的操作菜单与售电员的权限相对应；也就是说只有授权的售电员才可以进行相应的菜单操作。
主界面如下所示：图39主页面4.3 档案管理选择主菜单“用户管理”下的“档案管理”子菜单或者单击快捷菜单上的“建档”按钮，也可按“CTRL+A”快捷方式进入档案管理界面，如下图所示：图40档案管理4.3.1 建立用户档案1）单击增加按钮激活各操作文本框。
2）输入用户名称、用户编号、电表编号、用户地址、建立日期、证件代码、联系电话。
3）单击保存按钮即完成添加用户基本资料的录入工作。
说明：按照一表一卡的对应关系，电表编号和用户编号两者都不能重复；如果用户编号或电表编号有重复，则系统有告警提示，不允许增加该用户档案。
4.3.2 修改用户档案1）单击“编辑”按钮激活各操作文本框。
2）输入用户名称、用户地址、建立日期、证件代码、联系电话; 在修改操作时用户编号、电表编号、电表类型、CT值不允许进行修改。
3）单击保存按钮即完成用户基本资料的修改工作。
4.3.3 删除档案选择需要删除的用户档案，单击界面上的“删除”按钮。
说明：如果用户档案有购电记录，则该用户不允许删除，只可以对该用户进行销户处理。
4.3.4查询档案资料1）单击“查找”按钮。
2）输入查询条件和内容。
3）如果没有找到用户档案，系统提示“没有该记录”；如果找到该用户档案，系统自动跳到该用户记录上。
4.3.5 打印档案成册选择需要打印的用户档案，单击界面上的“打印”按钮。
4.3.6 销户选择需要销户的用户档案，单击界面上的“销户”按钮，进入销户界面；销户后的用户数据不可使用。
4.3.7制作开户卡（初始化卡）选择需要初始化的用户档案，单击界面上的“制作初始化”按钮，进入开户卡（初始化卡）界面；如果档案已初始化，则系统提示“该用户已经进行初始化操作，不能再次初始化”。
4.4 档案查询选择主菜单“用户管理”下的“档案查询”子菜单或者单击快捷菜单上的“查档”按钮，也可按“CTRL+O”快捷方式进入档案查询界面；如下图所示：图41档案查询操作步骤：1）在相应查询字段文本框内输入查找内容。
2）单击“查询”按钮，在查询记录下显示查询结果。
