《砌体结构讲解》
砌体结构_精品文档
砌体结构砌体结构是一种常见的建筑结构形式，广泛应用于住宅、商业建筑和工业建筑等各种类型的建筑物中。
这种结构采用砌块或砖块进行构筑，通过砌筑墙体和拱形结构来承受楼层的荷载，同时也能够提供建筑的隔热、隔声和防火等功能。
本文将介绍砌体结构的基本概念、构造方法和设计考虑等相关内容。
1. 砌体结构的基本概念砌体结构是指使用砌块或砖块进行建筑构造的一种形式。
砌块和砖块通常由石材、混凝土或其他材料制成，具有一定的强度和稳定性。
砌体结构可以根据具体需求进行不同形式的砌筑，如墙体、拱形结构、柱子等。
其中，墙体是最常见的使用砌体结构的部分，可以分为承重墙和非承重墙两种类型。
2. 砌体结构的构造方法砌体结构的构造方法主要包括墙体砌筑、拱形结构构造和柱子砌筑等。
墙体砌筑是最常见的构造方法，需要根据具体的设计要求和荷载要求进行墙体的布置和砌筑。
拱形结构是一种通过砌筑砖块或石材形成的曲线形结构，具有一定的强度和稳定性，在古代建筑中得到广泛应用。
柱子砌筑是一种将砌块按照一定的形式和尺寸砌筑成立柱的方法，常用于支撑屋顶或加固墙体等。
3. 砌体结构的设计考虑在进行砌体结构的设计时，需要考虑多个因素，包括结构的稳定性、荷载的传递、地震和风荷载的影响以及水平和竖向的变形等。
结构的稳定性一般通过设置承重墙和加固墙体来保证，同时需要合理设置连接部位和密实固定墙体。
荷载的传递是指将楼层的荷载通过墙体传递到地基上，需要根据荷载大小和墙体的强度设计合适的墙体厚度和深度。
地震和风荷载是考虑结构抗震能力和抗风能力的重要因素，需要根据地理位置和设计要求进行详细计算和分析。
水平和竖向的变形是指结构在荷载作用下产生的变形，需要进行合理的限制和控制，以确保结构的稳定性和安全性。
4. 砌体结构的优点和缺点砌体结构具有多项优点，例如成本低、施工方便、耐久性强等。
由于砌块和砖块制作成本相对较低，因此其成本相对较低，适用于中小型建筑项目。
此外，砌体结构施工简便，不需要特殊的施工设备，普通的工人即可完成施工任务。
砌体结构知识讲解
砌体结构设计方法----以概率理论为基础的极 限状态设计方法。 同混凝土结构 承载力极限状态设计 计算
满足 正常使用极限状态的要求 构造措施
10.2 砌体结构构件的承载力计算
• 砌体强度设计值的确定：
砌体强度设计值以施工质量控制等级为B 级、以毛截面计算、龄期为28d的各类砌 体，确定出各类砌体的强度设计值。
①有吊车房屋砌体、跨度不小于9m的梁下烧结普通砖砌体、跨 度不小于7.5m的梁下烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰 砖砌体，混凝土和轻骨料混凝土砌块砌体，γa＝0.9。
②对无筋砌体构件，其截面面积A＜0.3m2时，γa＝A+0.7；对 配筋砌体构件， A＜0.2m2时，γa＝A+0.8；构件截面面积A 以m2计。
不同块体种类的砌体抗压强度设计值f，见本教 材附表10-附表15。
注：当采用A级或C级时相应地予以提高 或降低。
10.2 砌体结构构件的承载力计算
《砌体工程施工质量验收规范》将砌体施工质量控制 等级分为A、B、C三个等级，并对相关要求作出了相
应的规定。我国目前一般按B级控制。
砌体施工质量控制等级为B级时的要求有： 现场质量管理—制度基本健全，并能执行；非施工
毛料石
毛石
10.1砌体材料及力学性能
烧结普通砖、烧结多孔砖： MU30、 MU25、 MU20、MU15和MU10
蒸压灰砂砖、蒸压粉煤灰砖：MU25、MU20、 MU15和MU10
砌块：MU20、MU15、MU10、MU7.5、 MU5
石材：MU100、MU80、MU60、MU50、 MU40、MU30、MU20
粗料石、毛料石、毛石 砌体
细料石、半细料石砌体
7300 22000
砌体结构讲义.ppt
• 4、掌握砌体局部受压破坏的类型，了解公式的建立，掌握公
式的应用；
• 5、掌握砌体轴心受拉、受弯、受剪构件的计算方法； • 重点： • 砌体受压构件的承载力计算。
3.1砌体结构的可靠度设计 3.1.1极限状态设计方法的基本概念
研究砌体结构设计方法是为了解决的根本问题是：在结构可靠 与经济之间选择一种合理平衡，力求最经济的途径，使所建结构以 适当的可靠度满足功能要求。 1、结构的功能要求 （1）安全性——在正常设计、正常施工和正常使用条件下，结构应能 承受可能出现的各种荷载作用和变形而不发生破坏；在偶然事件发 生时及发生后，仍能保持必要的整体性。 （2）适用性——在正常使用时，结构应具有良好的工作性能。 （3）耐久性——在正常维护条件下，结构应在预定的设计使用年限内 满足各项使用功能的要求，即具有足够的耐久性。
• 一.砌体的强度标准值、设计值及其调整系数：
• 1．标准值：
• 对于除毛石砌体以外的各类砌体的抗压强度，δf=0.17,则：
fk fm (11.645 f )
• •
2．设计值：p35 f 3．调整系数：p38
fk / f
• （1） 大跨度、有动力荷载
• （2） 水泥砂浆
• （3） 小面积
3．砌体的受剪性能
• 破坏类型：沿齿缝破坏、沿阶梯形缝破坏、
沿水平通缝破坏
• 抗剪强度平均值公式： • 强度决定因素：（1）块体和砂浆强度（2）
垂直压应力（3）砌筑质量
五．砌体的弹性模量
• 1．砌体的材料性质：弹塑性 • 2．弹性模量：由块体和砂浆强度决定 • P27表2.4
六．砌体的强度计算指标：
• （2）M15、M10、M7.5、M5、M2.5，M表示砂浆 • 注：验算施工阶段未硬化的新砌体强度时，按砂浆强度为0计算。
砌体结构讲义(2009年注册结构是讲稿)
砌体结构
第一章
砌体及其力学性能
（二）砌体的轴心抗拉强度 根据统计分析，砌体沿齿缝截面破坏的抗拉强度平均值可 按下式计算：
f t ,m k 3
f2
式中: ft,m——砌体沿齿缝截面破坏的抗拉强度平均值； f2——砂浆抗压强度平均值。 k3——系数。 砌体沿块体截面破坏的抗拉强度平均值可按下式计算：
砌体结构
第二章
砌体结构构件承载力计算
二、承载力计算时应注意的几个问题 （一）对于矩形截面构件，当轴向力偏心方向的截面边长大于 另一方向的边长时， 除按偏心受压构件计算外，还应对较小边 方向，按轴向受压进行验算，即还应满足：
N 0 fA
（二）在确定影响系数时，为了考虑不同种类砌体在受力性能 上的差异，应先对构件高厚比分别乘以下列系数再去查表： 1.烧结普通砖、烧结多孔砖砌体——1.0。 2.混凝土及轻骨料混凝土砌块砌体——1.1。 3.蒸压灰砂砖、蒸压粉煤灰砖、细料石和半细料石砌体— —1.2。 4.粗料石和毛石砌体——1.5。
砌体结构
MASONNRY STRUCTURE
（赵考重）
绪论
绪论 砌体：由块体和砂浆砌筑而成的整体材料，同混凝土一样。 砌体结构又称为混合结构，砌体结构在实际工程中被广泛 的应用。 砌体结构具有以下优点： •较易就地取材。 •具有很好的耐久性。 •与混凝土结构相比可节约水泥和钢材。 •保温隔热性能好。（不会形成冷桥） 砌体结构的缺点： •结构的自重大。 •劳动量大。 •砌体的抗拉、抗弯和抗剪强度较低。 •抗震性能差。
砌体结构
第一章
砌体及其力学性能
砌体轴心抗压强度标准值是表示其抗压强度的基本代表值, 由 概率分布的0.05分位数（保证率为95）确定。即

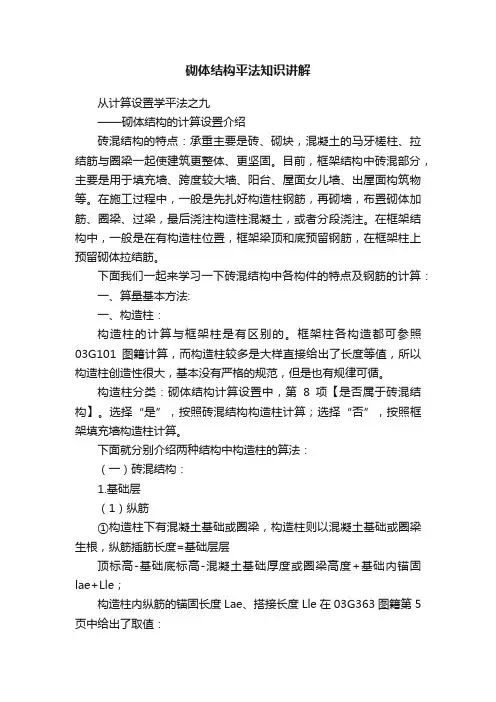

砌体结构平法知识讲解
砌体结构平法知识讲解从计算设置学平法之九——砌体结构的计算设置介绍砖混结构的特点：承重主要是砖、砌块，混凝土的马牙槎柱、拉结筋与圈梁一起使建筑更整体、更坚固。
目前，框架结构中砖混部分，主要是用于填充墙、跨度较大墙、阳台、屋面女儿墙、出屋面构筑物等。
在施工过程中，一般是先扎好构造柱钢筋，再砌墙，布置砌体加筋、圈梁、过梁，最后浇注构造柱混凝土，或者分段浇注。
在框架结构中，一般是在有构造柱位置，框架梁顶和底预留钢筋，在框架柱上预留砌体拉结筋。
下面我们一起来学习一下砖混结构中各构件的特点及钢筋的计算：一、算量基本方法:一、构造柱：构造柱的计算与框架柱是有区别的。
框架柱各构造都可参照03G101图籍计算，而构造柱较多是大样直接给出了长度等值，所以构造柱创造性很大，基本没有严格的规范，但是也有规律可循。
构造柱分类：砌体结构计算设置中，第8项【是否属于砖混结构】。
选择“是”，按照砖混结构构造柱计算；选择“否”，按照框架填充墙构造柱计算。
下面就分别介绍两种结构中构造柱的算法：（一）砖混结构：1.基础层（1）纵筋①构造柱下有混凝土基础或圈梁，构造柱则以混凝土基础或圈梁生根，纵筋插筋长度=基础层层顶标高-基础底标高-混凝土基础厚度或圈梁高度+基础内锚固lae+Lle；构造柱内纵筋的锚固长度Lae、搭接长度Lle在03G363图籍第5页中给出了取值：B16 C20 640 800A12 C20 420 480A14 C20 490 560A16 C20 560 640根据03G363图籍第22页，构造柱锚入混凝土基础。
在软件中，通过【节点设置】中【构造柱遇混凝土基础插筋节点】中节点一来实现，见下图：其中节点二是按传统算法，即纵筋伸至基底弯折，与框架柱相似，但此处的弯折一般会在总说明或备注里给出，而不需要像框架柱那样去判断。
②构造柱下无混凝土基础或圈梁时，构造柱伸入基础砖墙内。
底层纵筋长度=500+室内外高差+Lle (其中：Lle是楼层（首层）地面标高以上的搭接长度)根据03G363图籍第20页在软件中，通过【节点设置】中【构造柱遇非混凝土基础插筋节点】来实现，见下图：绑扎：底层纵筋长度 = 当前层当前位置柱顶标高?当前层当前位置柱底标高 - 保护层 + 上层露出长度 + LlE焊接：底层纵筋长度 = 当前层当前位置柱顶标高 - 当前层当前位置柱底标高 - 保护层 + 上层露出长度（2）箍筋：长度=(b-2*保护层+h-2*保护层)*2+2*弯折长度+8*d构造柱遇混凝土基础：根数=2(取计算设置中的设定值)+ceil((基础层高-基础厚度-起步)/加密间距)+1注：当(基础层高-h)<=0时，N=2(取计算设置中的设定值)构造柱遇非混凝土基础：根数=ceil（(底层纵筋长度-起步）/加密间距)+12.中间层：（1）纵筋截面无变化：中间层钢筋连续通过：纵筋长度=层高+搭接（绑扎），纵筋长度=层高-500+500（焊接）截面有变化：有两种情况。
砌体结构_精品文档
砌体结构简介砌体结构是建筑中常用的一种结构形式，它采用砖块、石块或其他类似的材料进行堆砌而成。
砌体结构的优点包括施工简单、成本低廉、耐久性强等。
本文将介绍砌体结构的基本原理、常见的砌体材料和施工方法。
基本原理砌体结构的基本原理是通过将砖块或石块堆积起来形成墙体，然后利用砌缝填充材料将砌体固定在一起。
砌缝填充材料可以是砂浆、水泥等。
这种结构形式能够承受一定的重力荷载和风力荷载，具有一定的抗震性和抗震能力。
常见的砌体材料常见的砌体材料包括砖块、石块等。
砖块砖块是最常用的砌体材料之一，它通常由粘土通过烧制而成。
砖块可以根据用途和性质分为多种类型，如红砖、轻质砖、空心砖等。
红砖是最常见的一种砖块，它具有较好的强度和耐久性，适合用于一般住宅建筑的墙体。
石块石块是一种天然的砌体材料，具有良好的抗压性和耐久性。
石块可以分为天然石和人造石两种类型。
天然石是从自然界中取得的石头，形状与尺寸较不规则。
人造石是通过将石料破碎并进行加工制造而成，形状和尺寸较为规则。
施工方法砌体结构的施工包括墙体的布置、砌体的堆砌和砌缝的填充等步骤。
墙体布置在进行砌体结构施工之前，需要根据设计图纸确定墙体的布置。
墙体布置应符合建筑设计和结构要求，同时考虑到空间利用和施工工艺等因素。
砌体堆砌砌体堆砌是砌体结构施工的关键步骤。
砌体应按照一定的规则进行堆砌，砖块或石块与砖块或石块之间应保持一定的砂浆缝隙。
在堆砌的过程中，还需要进行水平度和垂直度的检查，以保证砌体的平整度和垂直度。
砌缝填充在砌体堆砌完成后，需要进行砌缝的填充。
砌缝填充材料可以使用砂浆、水泥等。
填充砌缝的目的是固定砌体，并提高整体结构的稳定性和承载能力。
结论砌体结构是一种常见且经济实用的建筑结构形式。
它具有施工简单、成本低廉和耐久性强等优点。
砌体结构的成功施工需要选择适当的砌体材料，合理布置墙体，并进行正确的堆砌和砌缝填充过程。
通过合理的设计和施工，砌体结构能够满足建筑物的结构要求，确保安全和稳定。
2024版年度砌体结构PPT课件演示
26
THANK YOU
感谢观看
2024/2/3
27
2024/2/3
BIM技术
通过BIM技术实现砌体结构的三维建模、碰撞检测、施工进度模 拟等功能，提高设计效率和准确性。
智能化设计软件
利用人工智能和机器学习技术，开发智能化设计软件，实现砌体 结构的自动设计和优化。
3D打印技术
将3D打印技术应用于砌体结构，可以实现复杂形状和个性化需 求的快速建造。
25
高性能混凝土砌块
01
具有高强度、高耐久性和优良的抗震性能，可用于高层建筑和
重载结构。
纤维增强水泥基复合材料
02
通过添加纤维材料改善水泥基材料的韧性和抗裂性，提高砌体
的整体性能。
轻质隔墙板
03
采用轻质材料制成的隔墙板，具有重量轻、安装便捷、隔音效
果好等优点，适用于现代建筑中的非承重墙。
24
数字化技术在砌体结构中的应用
18
05
砌体结构加固与改造技术
2024/2/319ຫໍສະໝຸດ 加固方法及适用条件01
钢筋混凝土外加层加固法
适用于原砌体结构承载能力不足或需要提高抗震性能的情况。通过在原
砌体结构外侧增加钢筋混凝土层，提高结构的整体性和承载能力。
2024/2/3
02 03
钢筋网砂浆面层加固法
适用于原砌体结构墙面存在裂缝或剥蚀等病害，需要提高墙体的承载能 力和耐久性。通过在墙面铺设钢筋网并抹砂浆面层，增强墙体的整体性 和稳定性。
采用一顺一丁、梅花丁或三顺 一丁等组砌方法，保证砌体整
体性。
砌体结构讲义
砌体结构一、砌体材料及其力学性能(一)砌体分类砌体是由各种块材和砂浆按一定的砌筑方法砌筑而成的整体。
它分为无筋砌体和配筋砌体两大类。
无筋砌体又因所用块材不同分为砖砌体、砌块砌体和石砌体。
在砌体水平灰缝中配有钢筋或在砌体截面中配有钢筋混凝土小柱者称为配筋砌体。
1．砖砌体由砖与砂浆砌筑而成的砌体，其中砖包括实心黏土砖和黏土空心砖。
(1)实心黏土砖(简称实心砖)实心黏土砖具有全国统一的规格，其尺寸为240×115×53(mm)，它以黏土为主要原料，经过焙烧而成，其保温隔热及耐久性能良好，强度也较高，是最常见的砌体材料。
由于黏土材料耗费广大耕地，从保护土地资源考虑，目前实心黏土砖的应用受到政策上的限制。
(2)黏土空心砖(简称空心砖)为了减轻砌体自重，保护农田资源，近来，我国部分地区生产厂不同孔洞形状和不同孔洞率的黏土空心砖。
这种砖由于做成部分孔洞，因此自重较轻，保温隔热性能有了进一步改善。
由于孔洞方向不同，黏土空心砖分为竖孔空心砖和水平孔空心砖两类。
竖孔空心砖孔洞率一般为15％—20％，以免强度降低过多影响使用。
砌筑时由于孔洞垂直于受压面，强度较高，可用于承重墙，其强度等级划分同实心砖。
水平孔空心砖可采用较大的孔洞率，一般为40％～60％，以取得更好的隔热、隔声性能。
砌筑时孔洞平行于承压面，故强度较低，一般只能用于外承重隔墙或框架填充墙。
在竖孔空心砖型号中，字母K表示空心；M表示模数，P表示普通。
见图11—1。
普通空心砖KPl重量较轻，可与标准砖配合使用；ψψ砍砖容易，不需配砖，因此在部分地区用得较多。
普通空心砖KP2也能与标准砖配合使用，但砍砖较多，施工时尚需辅助规格的配砖。
模数空心砖KMl不能与普通标准砖配合使用，同时在拐角、T字形接头处，由于错缝要求，还需要辅助规格的配砖。
目前，国家标准对空心砖的孔洞形状、孔洞率及布置方式未作统一规定，因此各地区产品不尽相同。
2．砌块砌体由砌块与砂浆砌筑而成，砌块材料有混凝土、粉煤灰等。
砌体结构详解
20
用砖侧砌或平、侧交 替砌筑成的空心墙体; 具有用料省、自重轻 和隔热、隔声性能好等 优点; 适用于1～3层民用建 筑的承重墙或框架建筑 的填充墙; 空斗墙在中国是一种 传统墙体，明代以来已 大量用来建造民居和寺 庙等，长江流域和西南 地区应用较广。
1.1砌体结构的特点
一概念
❖ 砌体结构：由块体和砂浆砌筑而成的墙、柱作
为建筑物主要受力构件的结构。是砖砌体、砌块 砌体和石砌体结构的统称。
❖ 混合结构：工程结构中主要承重构件由不同
的结构材料所构成的结构。目前我国大多数多层 住宅等常采用砌体承重墙、混凝土楼（屋）盖的 砌体-混凝土的混合结构。
3
二砌体结构的主要优缺点
2自重大;截面面积、构件体积大； 3整体性较差（抗震性差），受力性能的离散性较大； 4劳动强度高;
基本为手工操作； 5采用黏土砖会侵占大量农田。
5
1.2 砌体结构的现状
❖ 砌体结构主要用于轴心受压构件或偏心距比较小的 偏心受压构件，如住宅等民用房屋以及部分工业房 屋中的墙、柱等。此外，在桥梁与隧道工程、坝及 渡槽以及水池、烟囱、料仓等特种结构中，有时也 砌体结构。
❖ 优点：
1就地取材，造价低; 是砌体结构得以广泛采用的主要原因；
2耐久性和耐火性好; 砌体材料有较好的化学稳定性、大气稳定性和耐
火性能； 3保温、隔热、隔音性能好； 4施工难度小。
不需模板，也无需特殊的技术装备，采用简易措施 即可四季施工。新铺砌体即可承受一定的荷载，可 连续施工。
4
❖ 缺点：
1强度低; 抗拉、抗剪及抗弯强度很低，远低于抗压强度；
砌体结构PPT课件演示
4 砖的形状和灰缝厚度：灰缝平整、均匀、等厚 可以减小弯剪应力；方便施工的条件下，砌块 越大越好；
5 砌筑质量
1.2.3 砌体的抗压强度表达式
1 砌体的抗压强度平均值：
fm 0 .4f1 6 0 .9(1 0 .0f2 7 )k 2
3 砌体受剪强度
砌体常见的受剪工作 是沿通缝截面或沿阶 梯形截面。
对于各类砌体的拉、弯、剪强度平均值采用统 一的计算公式。
ft,m,ftm ,m,fvmk f2
系数k可以查表。
1.6 砌体的弹性模量
根据国内外资料, 砌体的应 力和应变关系曲线为:
1ln1()
fm
为与砂浆强度和块体品
• 有吊车房屋砌体、跨度不小于9米的梁下烧结普 通砖砌体、跨度不小于7.2米的梁下烧结多孔砖、 蒸压灰砂砖、蒸压粉煤灰砖砌体，混凝土和轻骨 料混凝土砌块砌体， a 为0.9;
• 对无筋配筋砌体,其截面面积小于0.3m2时， a 为 其截面面积加0.7。对配筋砌体构件，当其中砌 体截面面积小于0.2m2时， a 为其截面面积加0.8。 构件截面面积以m2计。
1.1.7 砖石和砂浆的选择
• 强度的要求； • 耐久性的要求：耐久性不足时，经冻融循环后
会引起砖石剥落和强度降低； • 地面以下或防潮层以下的砂浆的最低强度要求：
砖石和砂浆最低强度等级要求
基土的 潮湿程度
粘土砖
严寒 地区
一般 地区
混凝土 砌块
石材
混合 砂浆
水U5 MU20
二. 设计表达式
砌体结构按承载能力极限状态设计时，应按下列公 式进行最不利组合：
《砌体结构》PPT课件
目录
• 砌体结构概述 • 砌体材料及其性能 • 砌体结构设计与计算 • 砌体结构施工技术与质量控制 • 砌体结构抗震性能分析 • 现代新型砌体结构技术展望
01
砌体结构概述
定义与特点
定义
由砖、石或砌块等砌体材料通过 砂浆等黏结材料连接而成的建筑 结构。
特点
取材方便、造价低廉、耐久性好 、隔热保温性能优良。
震害实例分析与经验教训
震害实例分析
通过对历史地震中砌体结构的震害实 例进行分析，总结震害特点和规律， 为抗震设计提供借鉴。
经验教训
重视抗震概念设计，加强结构整体性 和延性设计；注重施工质量和细节处 理，确保抗震措施的有效实施；加强 抗震科研和技术创新，提高砌体结构 的抗震性能。
06
现代新型砌体结构技术展望
隔热保温性能优良
砌体材料具有良好的隔热保温 性能，使得室内环境更加舒适 。
应用领域
广泛应用于住宅、办公楼、学 校、医院等民用建筑以及工业 厂房、仓库等工业建筑。
耐久性好
砌体结构具有良好的耐久性， 能够抵抗风雨侵蚀和自然灾害 的破坏。
环保节能
砌体材料可回收利用，符合环 保节能的要求。
02
砌体材料及其性能
高性能材料和复合墙体技术
1 2
高性能混凝土砌块
采用优化配合比设计，提高砌块抗压、抗拉、抗 折等力学性能，同时改善耐久性和耐候性。
纤维增强砌体
在砌块或砂浆中添加纤维材料，如钢纤维、碳纤 维等，提高砌体的韧性和抗震性能。
3
复合墙体技术
将不同材料、不同性能的墙体进行复合，形成具 有优异力学性能和功能性的复合墙体，如夹心保 温墙、钢构复合墙等。
01
砌体结构PPT课件教学教材
砌块砌体也应分皮错缝搭接。排列砌块是设计工作中 的一个重要环节，要求砌块类型最少，排列规律整齐， 避免竖向通缝。排列空心砌块时还应做到对孔，对齐上 下皮砌块的肋部，以利于传递荷载。
３. 石材
天然建筑石材重力密度多大于 18 kN／m3 ，并具有很高的抗压强度， 良好的耐磨性、耐久性和耐水性，表面经加工后具有较好的装饰性，可在 各种工程中用于承重和装饰，且其资源分布较广，蕴藏量丰富，是所有块 体材料中应用历史最为悠久、最为广泛的土木工程材料之一。
第二节 砌体材料及其砌体的力学性能
一、砌体的块材 １. 砖
我国目前用于砌体结构的砖主要可分为烧结砖和非烧结砖两大类。烧结 砖可分为烧结普通砖与烧结多孔砖，一般是由粘土、煤矸石、页岩或粉煤灰 等为主要原料，压制成土坯后经烧制而成。烧结普通砖重力密度在 16～18 kN／m3 之间，具有较高的强度，良好的耐久性和保温隔热性能，且生产工 艺简单，砌筑方便，故生产应用最为普遍，但因为占用和毁坏农田，在一些 大中城市现已逐渐被禁止使用。
(2)自重较大
因为砖石砌体的抗弯、抗拉性能很差，强度较低，故必须采用较大 截面尺寸的构件，致使其体积大，自重也大(在一般砖砌体结构居住建筑 中，砖墙重约占建筑物总重的一半)，材料用量多，运输量也随之增加。 因此，应加强轻质高强材料的研究，以减小截面尺寸并减轻自重。
• 劳动量大
由于砌体结构工程多为小型块材经人工砌筑而成，砌筑工作相当繁重 (在一般砖砌体结构居住建筑中，砌砖用工量占 1/4以上)。因此在砌筑 时，应充分利用各种机具来搬运块材和砂浆，以减轻劳动量；但目前的 砌筑操作基本上还是采用手工方式，因此必须进一步推广砌块和墙板等 工业化施工方法，以逐步克服这一缺点。
对于砌体所用砂浆，总的要求是：砂浆应具有足够的强度，以 保证砌体结构物的强度；砂浆应具有适当的保水性，以保证砂浆硬 化所需要的水分；砂浆应具有一定的可塑性，即和易性应良好，以 便于砌筑，提高工效，保证质量和提高砌体强度。
砌体结构课件best
➢ 圈梁兼作过梁时，过梁部分的钢筋用量应按计算用量单独配置。
纵横墙交接处圈 梁连接构造
预制板在梁、墙上的搁置构造
楼板与圈梁、墙体的拉结 ❖ 当板的跨度大于4．8m并与外墙平行时，靠外墙的预制板侧边应与墙或圈梁拉结(图)。 ❖ 对于房屋端部大房间的楼盖，8度时房屋的屋盖和9度时房屋的楼、屋盖，以及圈梁设在板底的情况，其
9
L形过梁
矩形过梁
1 过梁 1.1 过梁的分类及应用范围
现浇钢筋混凝土过梁
1 过梁 1.1 过梁的分类及应用范围
预制钢筋混凝土过梁
1 过梁 1.1 过梁的分类及应用范围
施工通道
加气混凝土块上不能直 接放置预制钢筋混凝土
过梁
预制钢筋混凝土过梁
1 过梁 1.1 过梁的分类及应用范围
圈梁兼过梁 圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增配。
，也可将钢筋直接放在第一皮砖下面的砂浆层内（每半砖墙厚设置一根，不得少于3根），钢筋的间距不
大于120mm,要求伸入两端墙内不少于240mm，并设90°弯钩，埋在墙体的竖缝内。钢筋上下应抹不小于
30mm厚的砂浆层。梁高砌5～7皮砖且不小于1/4洞口跨度的高度。
适合跨度：钢筋砖过梁净跨宜为1.5～2.0m。
，插筋不应小于1φ14； ④芯柱应伸入室外地面下500mm或与埋深小于500mm的基础圈梁相连。为提高墙体抗震受剪承载力而设置
的芯柱，宜在墙体内均匀布置，最大净距不宜大于2.0m。
（2）砌块房屋中替代芯柱的钢筋混凝土构造柱 当混凝土小型砌块房屋中，用钢筋混凝土构造柱替代芯柱时，替代芯柱的钢筋混凝土构造柱，应符合下列构造
中的钢筋混凝土预制板应相互拉结，并应与梁、墙或圈梁拉结。
砌体结构讲义.课件
注意：当横墙不能同时符合上述要求时，应对横墙的刚度 进行验算。如其最大水平位移值
umax
H 4000
（H为横墙总高度）
时，仍可视作刚性和刚弹性房屋的横墙。符合此刚度要求 的一段横墙或其他结构构件（如框架），也可视为刚性或 刚弹性房屋的横墙。
第五讲 墙柱的高厚比验 一、容算许高厚比
1、确定原则：根据房屋中墙、柱的稳定性和刚度条件， 由经验确定，与墙、柱的强度计算无关。
2、 使用注意 1）矩形截面构件当偏心向边长大于另一向边长时还需按对较
小边长方向按轴压验算； 2）确定时考虑不同种类砌体的受力差异，需先将*系数
P44； 3）轴向力偏心距限制：e≤0.6y y为截面重心至轴向力所在
偏心方向截面边缘的距离。 a)在梁或屋架端部设置中心垫块或缺口垫块：适用于偏心矩
较大且主要是由竖向荷载引起的； b)调整截面尺寸，设法增大y值：适用于截面尺寸稍许增加即
公元120年— 公元124年兴 建，作为奉祀 诸神的神殿。 万神庙穹顶直 径43米的记录 直到20世纪还 未被打破。穹 顶的圆眼（一 直径为8.2米的 采光圆孔）使 阳光泻入万神 庙。
法国著名的中世 纪哥特式大教堂。 位于巴黎塞纳河 城岛东端。1163 年在莫里斯·德絮 利主教主持下奠 基动工。1245年 基本完工。以后 一百年中陆续装 修，1345年正式 完工。圣母院整 个建筑为石砌， 中央尖塔高90米， 正面为立方形， 分上、中、下3 层。
4、配筋砌体：网状、纵向、组合砖砌体：
二、材料的强度等级 1 烧结普通砖、烧结多孔砖：
强度等级：MU30、MU25、MU20、MU15、MU10。 “MU”(Masonry Unit) ，单位——“MPa”(N/mm2) 2 非烧结硅酸盐砖：蒸压灰砂砖、蒸压粉煤灰砖 强度等级： MU25、MU20、MU15、MU10。 3 混凝土砌块： MU20、MU15、MU10、MU7.5、MU5。 4 石材：取边长为70mm的立方体石块进行抗压试验，取3块的 平均值。划分为： MU100、 MU80 、 MU60、MU50、MU40、MU30、 MU20。 4、砂浆：取边长为70.7mm的立方体试块进行抗压试验，每 组6块，取其平均值作依据 等级划分：M15、M10、M7.5、M5、M2.5 “M”(mortar) ，单位——“MPa”(N/mm2)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.2.2砌体结构的应用范围
※砌体主要用于承受压力的构件：房屋的基础、 墙体、柱。无筋砌体房屋可建5~7层；配筋砌块 剪力墙结构可建10~18层。 ※在工业与民用建筑中：用于砌筑围护墙和填充 墙，如住宅、烟囱、管道支架、水池、仓库、跨 度不大的厂房、挡土墙等。 ※在交通运输方面：用于桥梁、隧道工程。 ※在水利建设方面：用石材砌筑坝、堰、渡槽。
M型砖（190×190×90） 多孔砖优点：可节约粘土、减少砂浆用量、提高工效、节省墙体造价； 可减轻块体自重、增强墙体抗震性能 适用范围： 房屋上部结构（不宜用于冻胀地区地下部位）
实用文档
※蒸压灰砂砖：以石灰和砂为主要原料经坯料制备、压制成型、蒸压养护而成 的实心砖，简称灰砂砖。 尺寸烧结普通砖 ※蒸压粉煤灰砖：以粉煤灰、石灰为原料，掺加适量石膏和集料，经坯料制备、 压制成型、高压蒸汽养护而成的实心砖，简称粉煤灰砖。尺寸烧结普通砖 适用范围：不得用于长期受热200℃以上、受急冷急热和有酸性介质侵蚀的建 筑部位，MU15和MU15以上的蒸压灰砂砖可用于基础及其他建筑部位，蒸压粉煤 灰砖用于基础或用于受冻融和干湿交替作用的建筑部位必须使用一等砖。 ◆强度等级： 烧结普通砖、烧结多孔砖：MU30、MU25、MU20、MU15、MU10； 蒸压灰砂砖、蒸压粉煤灰砖：MU25、MU20、MU15、MU10； 混凝土普通砖、混凝土多孔砖：MU30 、MU25、MU20、MU15
实用文档
1.2 砌体结构的优缺点及应用范围
1.2.1砌体结构的优缺点
优点： ➢ 就地取材，来源方便，比较经济；（材料来源广泛） ➢ 良好的耐火性和耐久性；（性能优良） ➢ 施工简单； ➢ 保温隔热性能好。 缺点： ※自重大； ※抗拉抗剪抗弯强度低，抗震性能差； ※工作量大； ※粘土砖占用良田。
实用文档
构筑物主要受力构件的结构。
分类：按照块材不同分为砖档
1.1.2砌体结构的发展简史：
➢我国：
素有“秦砖汉瓦”之说，足见砌体结构有着悠久的历史。 考古资料表明：
●新石器时代：就有石砌围墙、石砌祭坛和木骨架泥墙建筑； ●商代以后：逐渐采用粘土做成板筑墙； ●西周时代：已有烧结瓦存在； ●战国时代：能烧制出大尺寸空心砖； ●南北朝：砖使用已经很普遍了。 ●秦代：修建的闻名于世的万里长城，是我国砌体结构史上光辉 的一页。 ●隋代：由李春建造的河北赵县安济桥（即赵州桥）。
实用文档
砌体结构在我国的发展大致分为三个阶段：
第一阶段： 19世纪中叶以前砖石结构主要为城墙、
佛塔、石桥、及佛殿； 第二阶段：
19世纪中叶以后到解放前大约100年期间 ，主要以粘土砖建造承重墙； 第三阶段：
解放以后，广泛采用砖砌多层房屋，扩 大石结构范围，发展新结构，采用新材料新技术 （如采用蒸压灰砂砖和粉煤灰砖、混凝土空心砌 块、采用各种配筋砌体和大型墙板）。
实用文档
计算理论和计算方法的发展
※前两个阶段只凭经验设计不作计算，1956年开始使用前苏联《砖石及钢 筋砖石结构设计标准及技术规范》,该规范采用定值的极限状态设计方法。 ※1973年才颁布我国第一部《砖石结构设计规范》（GBJ3-73）采用半经验 半概率极限状态计算方法。 ※1988年进行修订，颁布了《砌体结构设计规范》(GBJ3-88) ，增加了砌 块结构 ，该规范采用计算理论是以概率理论为基础的极限状态设计方法。 ※2001年修订《砌体结构设计规范》（GB50003-2001），增加了组合砖墙 、配筋砌块砌体剪力墙结构及地震区无筋和配筋砌体结构构件设计等内容 。 ※随着砌体新材料、新技术、新结构推广应用及人民生活水平的提高，又 修订了新的规范《砌体结构设计规范》（GB50003-2011）,该规范在原规范 基础上，增加了节能减排、墙材革新要求，增加了提高砌体耐久性的有关 规定，增补了防止或减轻因材料变形而引起的墙体开裂措施等。
实用文档
1.3砌体结构发展展望
1、发展轻质高强的砖和砌块及高粘结强度的砂浆。 2、推广配筋砌体结构。 3、加强对防止和减轻墙体裂缝构造措施的研究。 4、提高砌体结构的施工技术水平和施工质量。
实用文档
第2章 砌体材料及其力学性能
2.1 块材 2.2 砂浆 2.3 灌孔混凝土及砌体材料的选择 2.4 砌体种类及其力学性能 2.5 砌体的强度计算指标 2.6 砌体的变形性能
砌体结 构
长春建筑学院
主讲：陈敏杰
实用文档
第1章
绪论
1.1 砌体结构概述
1.2 砌体结构的优缺点及应用范围
1.3砌体结构发展方向
实用文档
1.1 砌体结构概述
1.1.1砌体结构定义
砌体： 采用砌筑方法用砂浆将单个块体粘结而成的
整体。
砌体结构：由砖、石或各种砌块用砂浆砌筑而成的结
构。也就是由砌体组成的墙、柱等构件作为建筑物或
实用文档
中国万里长城
河北赵县安济桥
实用文档
➢国外： ※古埃及在尼罗河三角洲的吉萨建成的大金
字塔，采用块石建成，工程浩大。 ※古罗马建成的罗马角斗场，采用石结构建
成，至今仍供人们参观。
人们从最初的乱石块发展为块石，从土 坯发展成烧结砖瓦，出现了最早的砌体结构。
实用文档
古埃及大金字塔
古罗马大角斗场
实用文档
2.1 块材
砌体材料包括：块材和砂浆 常用的块材——砖、砌块、石材
实用文档
2.1.1 砖
◆类型： 砖包括：一类是烧结砖（烧结普通砖、烧结多孔砖）
一类是混凝土多孔砖和混凝土普通砖 一类是蒸压砖（蒸压灰砂砖、蒸压粉煤灰砖） ※烧结普通砖：以粘土、页岩、煤矸石或粉煤灰为主要原料，经过焙烧而成 的实心砖或孔洞率小于25%且外形尺寸符合规定的砖。 标准砖尺寸：240×115×53 MM 墙体尺寸：（120）、 240、 370、490、620… MM 强度等级：MU30、MU25、MU20、MU15、MU10 适用范围： 房屋上部及地下基础等部位 ※烧结多孔砖：以粘土、页岩、煤矸石或粉煤灰为主要原料，经过焙烧而成 孔洞率超过25%且不大于35%砖。孔的尺寸小而数量多，孔洞平行于受力方向 ，主要用于6层以下承重部位的砖，简称多孔砖。 承重多孔砖目前主要采用P型砖（240×115×90）和
