地源热泵中央空调系统介绍

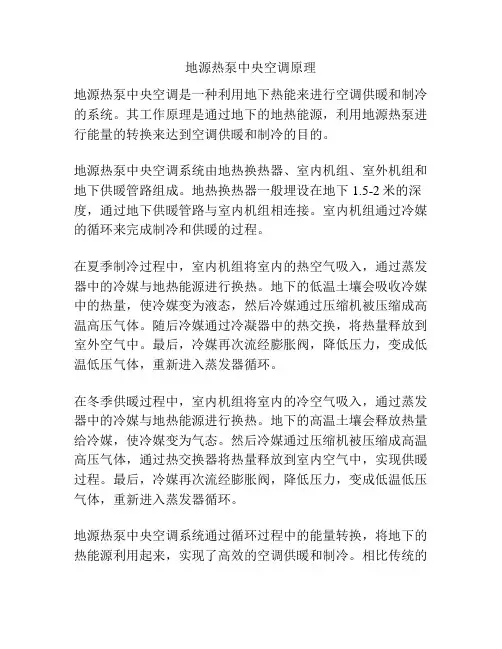

地源热泵中央空调原理
地源热泵中央空调原理
地源热泵中央空调是一种利用地下热能来进行空调供暖和制冷的系统。
其工作原理是通过地下的地热能源，利用地源热泵进行能量的转换来达到空调供暖和制冷的目的。
地源热泵中央空调系统由地热换热器、室内机组、室外机组和地下供暖管路组成。
地热换热器一般埋设在地下1.5-2米的深度，通过地下供暖管路与室内机组相连接。
室内机组通过冷媒的循环来完成制冷和供暖的过程。
在夏季制冷过程中，室内机组将室内的热空气吸入，通过蒸发器中的冷媒与地热能源进行换热。
地下的低温土壤会吸收冷媒中的热量，使冷媒变为液态，然后冷媒通过压缩机被压缩成高温高压气体。
随后冷媒通过冷凝器中的热交换，将热量释放到室外空气中。
最后，冷媒再次流经膨胀阀，降低压力，变成低温低压气体，重新进入蒸发器循环。
在冬季供暖过程中，室内机组将室内的冷空气吸入，通过蒸发器中的冷媒与地热能源进行换热。
地下的高温土壤会释放热量给冷媒，使冷媒变为气态。
然后冷媒通过压缩机被压缩成高温高压气体，通过热交换器将热量释放到室内空气中，实现供暖过程。
最后，冷媒再次流经膨胀阀，降低压力，变成低温低压气体，重新进入蒸发器循环。
地源热泵中央空调系统通过循环过程中的能量转换，将地下的热能源利用起来，实现了高效的空调供暖和制冷。
相比传统的
空调系统，地源热泵中央空调更节能环保，对环境的影响更小，具有广阔的应用前景。
“科学家园”地源热泵空调系统简介
“科学家园”地源热泵空调系统简介一、地源热泵系统介绍“地源”一词的汉语内涵，十分广泛，应包括所有地下资源的含义。
但在空调业内，目前仅指地壳表层（小于400米）范围内的低温热资源，它的热源主要来自太阳能，极少能量来自地球内部的地热能。
地球表面的水体、土和岩石是一个巨大的太阳能集热器，收集47%的太阳辐射热能，这个能量比人类每年利用能源的500倍还要多，它几乎是无限的，可再生的能源。
而地源热泵的技术思路则是以少量高品位能源（电能），实现低品位热能向高品位能源的转移。
地源介质在冬季作为热泵供暖的热源，夏季作为热泵供冷的冷源。
即在冬季，把地源介质中的热量“吸取”出来，提高循环介质温度后，供暖；夏季，把室内的热量取出来，释放到地源介质中去，由地源介质将其储存。
这样一个完整的过程也就是一个地底环境的热平衡过程。
（一）土壤源地源热泵系统的功能与特点：1、属再生能源利用技术地源热泵是利用了地球土壤所储藏的太阳能资源作为冷热源，进行能量转换的空调系统。
地表土壤和水体不仅是一个巨大的太阳能集热器，收集了47%的太阳辐射能量，比人类每年利用能量的500倍还多（地下的水体是通过土壤间接的接受太阳辐射能量），而且是一个巨大的动态能量平衡系统，地表的土壤和水体自然地储存能量，接受和发散相对的均衡。
这使得利用储存于其中的近乎无限的太阳能或地能成为可能。
所以说，地源热泵利用的是清洁的可再生能源的一种技术。
2、绿色环保没有燃烧过程，避免了排放任何烟尘及有害物质，社会效益显著。
自由运用地热资源，既解决了热污染问题，又进一步提高能效比。
无室外机，不会产生令人不适的热岛效应。
3、高效节能地源热泵机组可利用的水体温度冬季为7-15℃，水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。
而夏季水体为18-32℃，水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔及家用空调，机组效率提高。
据我们所实施的工程经验估计，设计安装良好的地源热泵，平均来说可以节约用户30-40%的供热制冷空调的运行费用。

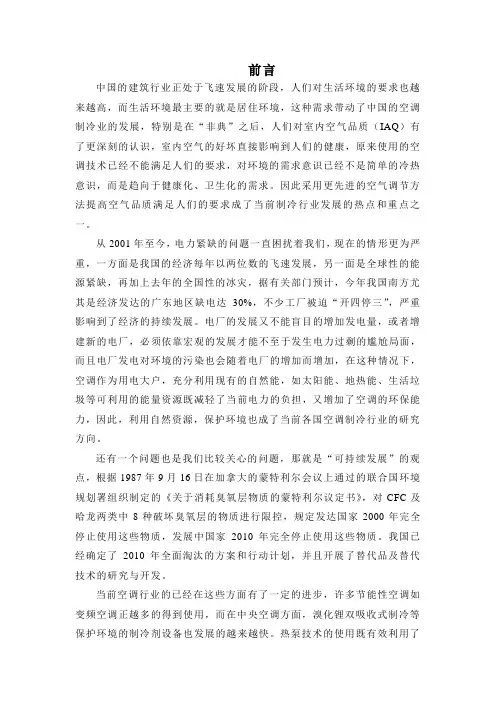

地源热泵中央空调系统
前言中国的建筑行业正处于飞速发展的阶段，人们对生活环境的要求也越来越高，而生活环境最主要的就是居住环境，这种需求带动了中国的空调制冷业的发展，特别是在“非典”之后，人们对室内空气品质（IAQ）有了更深刻的认识，室内空气的好坏直接影响到人们的健康，原来使用的空调技术已经不能满足人们的要求，对环境的需求意识已经不是简单的冷热意识，而是趋向于健康化、卫生化的需求。
因此采用更先进的空气调节方法提高空气品质满足人们的要求成了当前制冷行业发展的热点和重点之一。
从2001年至今，电力紧缺的问题一直困扰着我们，现在的情形更为严重，一方面是我国的经济每年以两位数的飞速发展，另一面是全球性的能源紧缺，再加上去年的全国性的冰灾，据有关部门预计，今年我国南方尤其是经济发达的广东地区缺电达30%，不少工厂被迫“开四停三”，严重影响到了经济的持续发展。
电厂的发展又不能盲目的增加发电量，或者增建新的电厂，必须依靠宏观的发展才能不至于发生电力过剩的尴尬局面，而且电厂发电对环境的污染也会随着电厂的增加而增加，在这种情况下，空调作为用电大户，充分利用现有的自然能，如太阳能、地热能、生活垃圾等可利用的能量资源既减轻了当前电力的负担，又增加了空调的环保能力，因此，利用自然资源，保护环境也成了当前各国空调制冷行业的研究方向。
还有一个问题也是我们比较关心的问题，那就是“可持续发展”的观点，根据1987年9月16日在加拿大的蒙特利尔会议上通过的联合国环境规划署组织制定的《关于消耗臭氧层物质的蒙特利尔议定书》，对CFC及哈龙两类中8种破坏臭氧层的物质进行限控，规定发达国家2000年完全停止使用这些物质，发展中国家2010年完全停止使用这些物质。
我国已经确定了2010年全面淘汰的方案和行动计划，并且开展了替代品及替代技术的研究与开发。
当前空调行业的已经在这些方面有了一定的进步，许多节能性空调如变频空调正越多的得到使用，而在中央空调方面，溴化锂双吸收式制冷等保护环境的制冷剂设备也发展的越来越快。

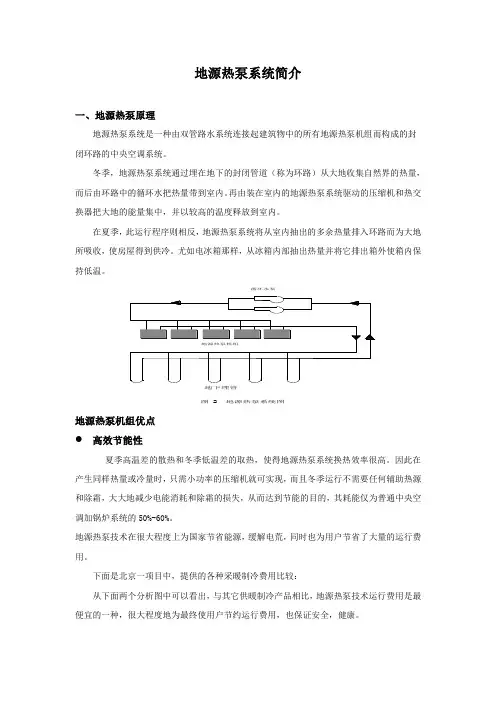

地源热泵系统简介
地源热泵系统简介一、地源热泵原理地源热泵系统是一种由双管路水系统连接起建筑物中的所有地源热泵机组而构成的封闭环路的中央空调系统。
冬季，地源热泵系统通过埋在地下的封闭管道（称为环路）从大地收集自然界的热量，而后由环路中的循环水把热量带到室内。
再由装在室内的地源热泵系统驱动的压缩机和热交换器把大地的能量集中，并以较高的温度释放到室内。
在夏季，此运行程序则相反，地源热泵系统将从室内抽出的多余热量排入环路而为大地所吸收，使房屋得到供冷。
尤如电冰箱那样，从冰箱内部抽出热量并将它排出箱外使箱内保持低温。
循环水泵地源热泵机组地下埋管图2地源热泵系统图地源热泵机组优点高效节能性夏季高温差的散热和冬季低温差的取热，使得地源热泵系统换热效率很高。
因此在产生同样热量或冷量时，只需小功率的压缩机就可实现，而且冬季运行不需要任何辅助热源和除霜，大大地减少电能消耗和除霜的损失，从而达到节能的目的，其耗能仅为普通中央空调加锅炉系统的50%-60%。
地源热泵技术在很大程度上为国家节省能源，缓解电荒，同时也为用户节省了大量的运行费用。
下面是北京一项目中，提供的各种采暖制冷费用比较：从下面两个分析图中可以看出，与其它供暖制冷产品相比，地源热泵技术运行费用是最便宜的一种，很大程度地为最终使用户节约运行费用，也保证安全，健康。
一个采暖季（北京为125天）各种采暖方式的采暖费用比较表0.005.0010.0015.0020.0025.0030.0035.0040.00地源热泵电缆地板采暖天燃气集中供暖壁挂炉电热膜系列1一个制冷季（北京为90天）各种制冷方式的费用（元/m2）比较表0.005.0010.0015.0020.00地源热泵家用空调中央空调直燃机系列1● 环保、零污染地源热泵系统高效节能的优点，决定了它的运行费用低。
维修量极少，折旧费和维修费也都大大地低于传统空调。
据专家预测，在未来50年，世界将释放160亿吨CO2，对人们的健康和自然环境形成直接的影响。
地源热泵中央空调系统培训课件
材料设备准备
按照设计方案，准备相应的管材、 管件、热泵机组、室内末端设备 等。
施工队伍组织
组建专业的施工队伍，进行技术 交底和安全培训。
地下换热系统安装
01
02
03
04
管井施工
按照设计要求，进行管井的定 位、开挖、支护和排水等工作。
管道铺设
在管井内铺设换热管道，注意 管道的坡度和固定方式。
管道连接
按照接线图连接电源线和控制线，进行初步 的调试和测试。
室内末端设备安装与接线
室内机定位
根据室内装修和空调效果要求，确定 室内机的安装位置和方向。
室内机安装
将室内机安装在预留位置，调整水平 和垂直度。
连接管道
将室内机与室外管道连接起来，注意 管道的保温和防护措施。
接线与调试
按照接线图连接电源线和控制线，进 行初步的调试和测试。
制冷剂泄漏
利用专业检测仪器检测制冷剂泄漏点，进行修复并补充制冷剂。
水路系统故障
检查水路系统压力、流量等参数，清洗过滤器、更换损坏的阀门等。
定期维护与保养计划制定
1 2
制定维护计划 根据系统使用情况和厂家建议，制定合理的定期 维护计划。
保养内容 包括清洗冷凝器、蒸发器、检查电气线路、紧固 松动部件等。
热泵机组
压缩机
驱动制冷剂循环，提升 制冷剂的压力和温度。
冷凝器
将压缩机排出的高温高 压制冷剂冷却，释放热
量。
蒸发器
吸收地下换热系统传递 的热量，使制冷剂蒸发
吸热。
膨胀阀
控制制冷剂的流量和压 力，实现制冷剂的节流
降压。
室内末端设备
风机盘管
安装在室内，通过空气循 环将冷/热量传递给室内空 间。
地源热泵中央空调系统设计及经济性分析
地源热泵中央空调系统设计及经济性分析地源热泵是一种利用地壳中的地热能源进行空调制冷和供暖的热泵系统。
它利用地下稳定的温度来进行能量转换，具有能源利用效率高、环境友好、长期稳定等优点。
在地源热泵系统中，地源热泵中央空调系统是应用最为广泛的一种形式，可以满足建筑物的制冷、供暖、热水等需求。
本文将对地源热泵中央空调系统的设计原理和经济性进行分析和探讨。
一、地源热泵中央空调系统设计原理地源热泵中央空调系统是由地热井、地热泵、供暖水泵、冷却水泵、蓄能水箱、空调末端设备等组成。
其工作原理是通过地下地热井吸收地热能源，利用地热泵将地热能源提升至室内进行制冷或供暖。
1. 地热井：地热井负责与地下地热能源进行换热，一般采用多管井或螺旋井的形式进行设计。
地热井的深度通常在50米以上，确保能够吸收到地下稳定的地热能源。
2. 地热泵：地热泵是地源热泵系统的核心部件，其内部包含蒸发器、压缩机、冷凝器和节流阀等。
地热泵通过循环工质的变化来完成地热能源的吸收和释放，实现制冷和供暖功能。
3. 供暖水泵和冷却水泵：供暖水泵和冷却水泵分别负责将地热泵产生的热水和冷水输送至室内末端设备，满足建筑物的供暖和制冷需求。
4. 蓄能水箱：蓄能水箱用于储存地热泵系统产生的热水或冷水，保证系统在不同负荷条件下可以提供稳定的热量和冷量。
5. 空调末端设备：空调末端设备包括室内机组、风管和末端风口，用于室内空气的循环和调节，满足建筑物的空调需求。
通过上述组成部分的协同作用，地源热泵中央空调系统可以实现建筑物的空调制冷、供暖等功能，并具有能源利用效率高、环保节能等优点。
地源热泵中央空调系统相比传统的空调系统在能源利用效率、环保节能、运行成本等方面具有明显优势。
下面从系统投资成本、运行维护成本以及长期收益等方面对地源热泵中央空调系统的经济性进行分析。
1. 系统投资成本地源热泵中央空调系统的投资成本相对于传统空调系统有所增加，主要体现在地热井的施工、地热泵设备的采购及安装、管道和末端设备的安装等方面。
地源热泵空调系统介绍
地源热泵空调系统介绍地源热泵空调系统是一种将地热能转化为室内舒适温度的高效节能空调系统。
该系统利用地下恒定的温度来进行空调供热和供冷，通过地热能的回收和利用，实现了绿色环保和能源节约的目标。
本文将从地源热泵系统的工作原理、优势和应用领域等方面进行介绍。
一、地源热泵系统的工作原理地源热泵系统是利用热泵原理将地下的低温热能提取出来，经过增压、增温后供应给室内，实现供暖和制冷的目的。
具体而言，地源热泵系统主要由地热采集系统、热泵系统和室内输送系统组成。
地热采集系统通过地埋式管道或地源井将地下的热能采集到地源热泵系统中，地下恒定的温度能够保持地热能的稳定供应。
采集回来的地热能交由热泵系统进行处理。
热泵系统包括蒸发器、压缩机、冷凝器和膨胀阀等主要组成部分。
蒸发器中的制冷剂在低温低压的条件下吸收地热能，经过压缩机增压后，制冷剂的温度升高，然后进入冷凝器，释放出热量，室内热负荷得到满足。
最后，经过膨胀阀进入蒸发器完成循环。
室内输送系统可以通过地板辐射、风管等方式将热量分配到各个室内空间，达到供暖或制冷的效果。
二、地源热泵系统的优势1. 高效节能：相对传统空调系统而言，地源热泵空调系统可以节约70%的能源消耗。
因为该系统利用地下恒定的温度，无需依赖外界环境的温度变化，从而保证了系统的高效运行。
2. 环保低碳：地源热泵系统不需要燃烧燃料，减少了对大气环境的污染，无废气排放，属于绿色环保的供暖和制冷方式。
同时，由于减少了能源消耗，也减少了温室气体的排放。
3. 全年可用：地下的地热能具有非常稳定的特点，因此，地源热泵系统全年都可以进行供热和供冷，无论是在寒冷的冬季还是炎热的夏季，都能提供室内舒适的温度。
4. 长寿耐用：地源热泵系统的主要部件一般寿命较长，使用寿命一般可达20年以上，相比较其他空调系统而言更加持久。
三、地源热泵系统的应用领域地源热泵系统可以广泛应用于各种建筑类型，特别是对于大型商业建筑和公共设施来说，其节能效果更加显著。
地源热泵中央空调系统常见形式
地源热泵中央空调系统常见形式
地源热泵是一种新型的中央空调形式。
它改变的传统的中央空调能源利用方式，能后有效利用地热能进行室内制冷与采暖，还能满足家庭生活热水的供应，被誉为目前最节能的中央空调类型。
地源热泵中央空调有什么特点呢，其主要系统类型有哪些呢？
地源热泵中央空调系统常见形式-主要类型
地源热泵中央空调发展时间并不长，其系统主要有4种类型。
1、家用系统。
用户使用自己的热泵、地源和风管输送系统进行冷热供应，多用于小型住宅、别墅等户式空调。
2、集中系统。
热泵布置在机房内，冷热量集中通过风道或水路分配系统送到各房间。
3、分散系统。
一般用于办公楼、学校、商用建筑等，此系统用户使用的冷热量完全反映在用电上，便于计量，适用于目前的独立热计量要求。
4、混合系统。
分散系统或混合系统实质上是一种水环路热泵空调系统形式。
地源热泵中央空调系统常见形式-主要特点
地源热泵空调系统作为新型的中央空调类型，其能源主要来源与地热能，利用地热换热器从而有效利用地热能源，保证系统正常运行。
地热换热器的设计是否合理决定定埋式地源热泵系统运行的可靠性和经济型的关键。
地源热泵空调系统的经济型取决于多种因素。
不同地区，不同地质条件，不同能源结构都直接影响其经济型。
根据传统经验，由于地源热泵运行费用低，增加的初投资可在几年内回收，地源热泵系统在整个服务周期内的平均服用将低于传统的空调系统。
作为新兴中央空调类型，地源热泵中央空调节能、环保，经济效益好，拥有良好的市场发展前景，越来越吸引人们的关注。
想要了解更多可以咨询柯伊梅尔。
(新)地源热泵空调系统介绍
地源热泵空调系统一中央空调系统形式介绍:1、传统的中央空调有空气源热泵（风冷机组）+辅助电加热和水冷冷水机组+在制冷时都是把房间的热量向室外空气排放，受室外气温因素影响太大，其制冷量随室外空气温度升高而降低，尤其在高温高湿地区，机组制冷性能极不稳定，效率低下,有时甚至不能工作。
在制热时，空气源热泵当室外温度降到零度以下时需加辅助电加热装置，耗电量大，效率很低;而水冷冷水机组+锅炉这种空调形式，在供热时需用电锅炉或燃煤、燃油锅炉，污染严重，运行费用昂贵。
2、地源热泵中央空调:地源热泵中央空调分为水源热泵和土壤热交换器地源热泵两种形式2.1水源热泵中央空调水源热泵概念、原理及归类2.1.1、水源热泵概念水源热泵技术是一种利用地球表面或浅层水源（如地下水、河流和湖泊），或者是人工再生水源（工业废水、地热尾水等）的低温低位热能资源，采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移，既可供热又可制冷的高效、环保、节能的空调系统。
2.1.2、水源热泵原理地球表面浅层水源（一般在 1000 米以内），像地下水、地表的河流、湖泊和海洋中，吸收了太阳进入地球的相当的辐射能量，并且水源的温度一般都十分稳定。
水源热泵技术的工作原理就是：在夏季将建筑物中的热量“取”出来，释放到水体中去，由于水源温度低，所以可以高效地带走热量，以达到夏季给建筑物室内制冷的目的；而冬季，则是通过水源热泵机组，从水源中“提取”热能，送到建筑物中采暖。
通常水源热泵消耗 1kW 的能量，用户可以得到 4kW 以上的热量或冷量。
2.1.3、水源热泵的分类当利用的对象都是水体和地层（含水地层）的蓄能，而且都是以水作为热泵机组的冷热源，都可以将之归类为水源热泵系统。
水源热泵可以分为地下水源热泵以及地表水源热泵。
地下水热泵系统，也就是通常所说的深井回灌式水源热泵系统。
通过建造抽水井群将地下水抽出，通过二次换热或直接送至水源热泵机组，经提取热量或释放热量后，由回灌井群灌回地下。
地源热泵中央空调系统设计及经济性分析
地源热泵中央空调系统设计及经济性分析地源热泵中央空调系统是一种采用地下水、地下地热能、地上水体或地表土壤等为热源的集中供热、供冷系统。
其主要由地源热泵机组、热交换器、地源热井、地下管网、集中控制系统等组成。
地源热泵机组是核心部件，通过蒸汽压缩循环原理，利用地下热能提供制冷、供暖和生活热水等服务。
1.1地源热泵机组地源热泵机组作为地源热泵中央空调系统的核心部件，其性能直接影响系统的效果和经济性。
一般而言，地源热泵机组可分为水源热泵、地埋式热泵和地下水源热泵。
地下水源热泵是最常见的类型，其优点是能够充分利用地下水体温度，能效高，但需注意对地下水资源的合理利用。
1.2热交换器热交换器是地源热泵中央空调系统的重要组成部分，其作用是将地下水或地下土壤中的热能传递给地源热泵机组，实现制冷、供热和生活热水的循环利用。
热交换器的设计应考虑系统的热量传递效率和耐久性，同时需充分考虑地下水或土壤的温度变化，确保系统运行稳定。
1.3地源热井与地下管网地源热井是地源热泵中央空调系统与地下水体交换热能的重要通道，其施工质量和设计合理性直接关系到系统的运行效果。
地下管网包括输送地下水或地下土壤热能的管道系统，其布局要合理，管道材质要符合环保要求，保证系统的安全和稳定运行。
1.4集中控制系统集中控制系统对地源热泵中央空调系统的运行管理至关重要。
通过集中控制系统，可以实现对地源热泵机组、热交换器、地源热井及地下管网的实时监测和控制，提高系统运行效率和节能性。
二、经济性分析在设计地源热泵中央空调系统时，需要对其经济性进行综合分析，包括初投资、运行成本、使用寿命等多个方面的考虑。
2.1 初投资地源热泵中央空调系统的初投资包括地源热泵机组、热交换器、地下管网、集中控制系统等设备的采购和安装费用。
相比传统的空调系统，地源热泵中央空调系统的初投资较高，主要是由于地源热泵机组和热交换器等设备成本较高。
但随着技术的进步和市场的竞争，地源热泵设备的价格逐渐下降，初投资成本逐渐趋向合理。
地源热泵中央空调系统设计及经济性分析
地源热泵中央空调系统设计及经济性分析随着社会经济的不断发展，人们对生活环境的要求也越来越高。
在这个过程中，中央空调系统的应用越来越广泛。
目前，市场上的中央空调系统类型多样，其中地源热泵中央空调系统备受关注。
本文旨在探讨地源热泵中央空调系统的设计及经济性分析。
地源热泵中央空调系统是利用地热资源进行空调制冷供暖的一种高效节能系统。
其主要原理是利用地下稳定的温度来冬暖夏凉。
该系统主要由地源热泵、室内机、地板辐射器等组成。
1、地源热泵地源热泵是地源热泵中央空调系统的核心设备，主要由压缩机、膨胀阀、冷凝器、蒸发器等组成。
其工作原理是通过热泵循环来将地下的低温热量转移至建筑内部，实现巨大能源的供暖或制冷作用。
2、室内机室内机是地源热泵中央空调系统的关键部分，主要由风机、制冷器和空气过滤器等组成。
其主要功能是将室内空气吸入室内后，通过制冷制热使其达到恒温效果。
同时，室内机还负责净化空气，保证室内空气质量。
3、地板辐射器地板辐射器是地源热泵中央空调系统的配件之一，主要由管道系统和散热器等组成。
通过地板散热系统，室内的温度得以保持恒温稳定，同时降低室内湿度，保证人体健康和舒适。
地源热泵中央空调系统具有以下优点：1、节能环保地源热泵中央空调系统利用地下稳定热源，既节约能源，又不会产生废气、废水等环境污染问题，符合国家能源和环保政策。
2、长寿命地源热泵中央空调系统采用先进的制冷技术，设备寿命长，维护成本低，无需更换配件，投资回报期短。
3、多功能设计地源热泵中央空调系统不仅可以实现制冷供暖，还可以实现室内空气净化、湿度控制和加湿等多种功能，可以满足人们日常生活和工作的多重需求。
4、节约空间地源热泵中央空调系统设备体积小，占据建筑面积很小，其室内机可以安装在墙壁、地面等隐蔽位置，减少了对建筑空间的占用。
地源热泵系统方案
一、建筑概况：本工程位于某工业区，总建筑面积31000平方米。
其中办公楼19000平米，厂房为12000平米。
空调系统采用地源热泵系统，空调总冷负荷3768kW，总热负荷3507kW。
二、地源热泵系统介绍（一）原理简介地源热泵中央空调系统是一种从地下土壤资源中提取热量的高效、节能、环保、再生的供热（冷）系统。
该系统是集成熟的热泵技术、暖通空调技术、配套地质勘察技术于一体，在相对稳定的土壤温度下高效、稳定、经济的运行。
地源热泵中央空调系统是由末端（室内空气处理末端等）系统、地源热泵中央空调主机（又称为地源热泵）系统和地下埋管系统三部分组成。
为用户供热时，地源热泵中央空调系统从地源中提取低品位热能，通过电能驱动的地源热泵中央空调主机（热泵）“泵”送到高温热源，以满足用户供热需求；为用户供冷时，地源热泵中央空调系统将用户室内的余热通过地源中央空调主机（制冷）转移到地源中，以满足用户制冷需求。
用户（室内末端等）系统由用户侧水管系统、循环水泵、水过滤器、静电水处理仪、各种末端空气处理设备、膨胀定压设备及相关阀门配件等组成。
地源中央空调主机系统由压缩机、蒸发器、冷凝器、膨胀阀、各种制冷管道配件和电器控制系统等组成。
地下埋管系统由地下埋管、循环水泵、水过滤器和阀门配件等组成。
制冷工况的实现只需通过合理地设计用户系统和地埋管系统管道和阀门，通过切换阀门来实现进蒸发器的地埋管系统循环水改进冷凝器，进冷凝器的用户系统循环水改进入蒸发器，以达到制冷的目的。
反之则为供热工况。
地源热泵是利用了地球土壤所储藏的太阳能资源作为冷热源，进行能量转换的冷暖空调系统。
地表土壤和水体不仅是一个巨大的太阳能集热器，收集了47%的太阳辐射能量，比人类每年利用能量的500倍还多（地下的水体是通过土壤间接的接受太阳辐射能量），而且是一个巨大的动态能量平衡系统，地表的土壤和水体自然地保持能量接受和发散相对的均衡。
这使得利用储存于其中的似乎无限的太阳能或地能成为可能。
地源热泵中央空调系统设计及经济性分析
地源热泵中央空调系统设计及经济性分析地源热泵中央空调系统是一种比传统空调系统更加节能、环保的供暖和制冷方式。
本文将介绍地源热泵中央空调系统的设计和经济性分析。
地源热泵中央空调系统主要由地源热泵、管道系统、风机盘管、控制系统等组成。
其中，地源热泵是系统的核心部分，通过循环地下水或土壤中的热能来完成供暖和制冷。
通过将地下热能引入地源热泵，热泵再将热能转移到室内或室外的热水管道或风机盘管中，达到供暖和制冷的目的。
管道系统主要包括地下水或土壤的取水井、回水井、管道、泵站等。
由于地下水或土壤的温度比较稳定，因此通过地下水或土壤进行热交换比较可靠，且能够在节能和环保方面带来很多优势。
风机盘管是通过风能来传输热能，它的优点是分区控制，能够在满足不同需求的同时实现节能。
控制系统主要用于调节和控制地源热泵、风机盘管等设备的运行，以保证系统的正常运行和稳定性。
通过以上的设计，地源热泵中央空调系统能够有效地实现供暖和制冷，同时也能够为用户节省大量的能源和费用。
二、经济性分析地源热泵中央空调系统在初投资方面相对较高，但是长期来看，其节能和环保的特点能够为用户带来更大的经济效益。
目前，地源热泵中央空调系统的运行费用比起传统的空调和供暖方式低很多，具体的经济性分析如下：1.初投资地源热泵中央空调系统是一种较为复杂的技术，其初投资相对较高，包括地下水或土壤的取水井、回水井、管道、风机盘管、地源热泵等设备的费用。
一般情况下，初投资的成本在100万元以上。
2.运行费用地源热泵中央空调系统的运行费用相对较低。
由于其能够利用地下水或土壤中的热能来完成供暖和制冷，能够大大减少能源的消耗。
同时，地源热泵中央空调系统的运行效率比传统的空调和供暖方式高很多，因此其每年的运行费用能够节省50%左右。
3.回收周期地源热泵中央空调系统的回收周期一般在5年以上。
虽然初投资的成本较高，但是长期来看，由于系统的节能和环保特点，每年的能源和费用支出能够大大减少，因此能够在较短的时间内得到回收。
地源热泵中央空调系统简介
关于地源热泵的简要介绍近几年国内空调器出现一股地源热泵的潮流，究竟什么叫地源热泵，工作原理是什么，有哪些特点，这里做一简单介绍。
一、什么叫热泵？大家都知道，水泵有两个功能，可把水从低处打到高处，从一个地方输送到另外一地方。
借用这个道理，我们将可把热能从低位提升到高位，从一处搬运到另一处的设备称作热泵。
大家对水有低位和高位之分比较熟悉，但对热能有低位和高位可能了解的不多，但的确是这样。
比如一吨15℃的水降温1℃可以释放1000大卡的热能。
一吨60℃的水降温1℃，同样释放1000大卡的热能。
虽然热量是相同的，但对于15℃的热能，我们一般无法直接利用，而60℃的热能可以直接用来供暖。
我们称前者为低位热能，后者为高位热能。
二、什么叫地源热泵？以地下土壤为热源，把地下土壤中的低位热能提升为高位热能，并且把地下热能搬运到室内的一种设备，就叫地源热泵。
当然也有把井水、江、河、湖、海水作为热源的热泵称为水源热泵，把空气作为热源的热泵，成为空气源热泵。
三、地源热泵是怎样提升和搬运热能的？先举两个例子：1、电冰箱插上电源，冰箱里变得冰凉，而冰箱两侧渐渐变得滚烫。
我们说，冰箱把里面的热量搬到了外面，并把零下的低位热能提升到五六十度的高位热能。
2、分体式空调，向屋里吹冷风，往室外排热风。
我们说空调把室内的热量搬到了室外，把30多度的低位热能，提升到五六十度的高位热能。
空调和冰箱又是怎样提升和搬运热能的呢？液体蒸发成气体需吸收大量的热，气体凝结成液体释放大量的热，空调和冰箱正是利用这一简单的原理。
空调和冰箱都有一个压缩机循环系统。
里面装有工作介质，一般都用氟里昂通过压缩机加压后，气态工质进入冷凝器，放出大量的热量，凝结成液体，再经节流器降压进入蒸发器，它在蒸发器里吸收大量的热量，蒸发成气体，如此循环。
还有两个循环必须同时进行，才能实现对室内的制冷、供暖：一是必须通过循环水进入蒸发器里连续不断的供热，二是通过循环水进入冷凝器里连续不断的吸热。
地源热泵中央空调系统原理
地源热泵中央空调系统原理地源热泵中央空调系统是一种新兴的环保节能技术，它利用地下稳定的温度来调节室内温度，不仅提高了能源利用效率，减少了空气污染，还能降低空调运行成本。
下面将介绍地源热泵中央空调系统的原理。
地源热泵中央空调系统是一个闭合的循环系统，主要由地热井、地源热泵、集热器、冷却器和送风系统等组成。
地热井是一种垂直钻入地下深度达到50米以上的井，通过井管将热量输送到地源热泵。
集热器和冷却器则是地源热泵系统的核心组成部分，它们通过换热器将地下的热能转移到空气中，达到室内温度调节的目的。
系统的运行过程可以分为三个步骤：第一步是采热过程，它发生在冬季或夜间，当室外气温较低时，地源热泵系统将循环流动的水送入集热器，通过换热器将地下的热能转移到水中，使得水温升高。
然后，水流回地热井，将储存的热量送入地源热泵。
第二步是压缩过程，地源热泵将从地下井中提取的热能通过压缩机进行加热，使得热能温度得以进一步提高，同时将压缩机排出的低温高压气体通过冷凝器进行冷却，转化为液体后，回流到蒸发器。
第三步是送风过程，地源热泵通过送风系统将加热后的空气送入室内，通过室内空气的流动来达到温度调节目的。
与传统空调系统相比，地源热泵中央空调系统有以下优势：首先，地源热泵系统的温度稳定性更高，夏季空调制冷和冬季供热都能得到很好的满足，比传统空调系统更全面。
其次，地源热泵系统在运行过程中产生的噪音非常低，不会对人的健康造成负面影响。
最后，地源热泵系统可以大幅度降低设备运行成本，因为其能够有效地利用地下的热能，减少了消耗的电力，不仅节能，而且使系统具有更长的使用寿命。
综上所述，地源热泵中央空调系统的原理是通过地下的热能来实现空调制冷和供热的目的，具有稳定、环保、能源节约等优势。
在未来的发展中，地源热泵中央空调系统将会在新建房屋中广泛应用，是一种值得推广的绿色环保技术。
地源热泵中央空调系统设计及经济性分析
地源热泵中央空调系统设计及经济性分析1. 引言1.1 地源热泵中央空调系统设计及经济性分析地源热泵中央空调系统是一种通过利用地下热能来实现建筑物供暖和制冷的系统。
它通过地下的地热能源和空气热能来进行热交换，从而实现能耗的节约和环境保护的目的。
在设计和建设地源热泵中央空调系统时，需要考虑到系统的工作原理、设计要点、经济性分析、节能减排优势以及市场应用等方面。
未来，地源热泵中央空调系统将不断发展壮大，逐渐成为建筑节能减排的主流技术之一。
其可持续性也将得到更好的保障和应用。
地源热泵中央空调系统的设计及经济性分析对于建筑节能减排具有重要意义，有着广阔的市场应用前景和发展空间。
2. 正文2.1 地源热泵中央空调系统的工作原理地源热泵中央空调系统是一种利用地下能源进行空调供热的热泵系统。
其工作原理主要分为地热换热、压缩蒸发和压缩冷凝三个过程。
地热换热过程是指地源热泵通过地下地热井或管道向地下取回低温热能，利用地下恒定的地温来进行空气冷却或加热。
通过地源换热器，热泵将地下的低温热量吸收传送到蒸发器。
压缩蒸发过程是指地源热泵利用压缩机将蒸发器中蒸发介质蒸发成低温低压气体，从而吸收热量并加热蒸发器内的传热介质。
压缩冷凝过程是指经过蒸发后的低温低压气体通过压缩机进行加压，使其变成高温高压气体，通过冷凝器将高热气体释放热量，传送到热泵的蒸发器，完成一个循环。
通过这三个过程的循环，地源热泵中央空调系统能够实现高效节能的供热和制冷功能，减少能源消耗和环境污染。
地源热泵系统还能够与太阳能、风能等可再生能源相结合，进一步提高能源利用效率。
2.2 地源热泵中央空调系统的设计要点1. 地热井的设计和布局：地热井是地源热泵系统的核心部件，其设计和布局的合理性直接影响系统性能。
在设计地热井时，需要考虑地下水位、地热井的深度和间距，以及地热井的材料和施工工艺等因素。
2. 地源热泵机组的选择：地源热泵机组的选择应考虑系统的规模和设计需求，以确保系统性能和能效。
地温中央空调系统介绍.
蒸汽高发
真空隔膜阀
压力计 吸收器
真空泵
疏水器
控制柜
热交换器
冷剂泵
溶液泵
C、热水型溴化锂机组
热水型溴化锂制冷机组如下图：
真空泵 冷凝器
真空隔膜阀
发生器 压力计 蒸发器
温度传感器
抽气装置
热交换器
溶液泵
冷剂泵
控制柜
吸收器
溴化锂吸收式制冷系统
优点：
（1）、利用热能为动力，特别是可利用低位势热能（太阳能、余热、废 热等）
炸的危险，使用安全。燃油、燃气锅炉供暖，其燃烧产物对居住环境
