钢结构构件制作加工流程

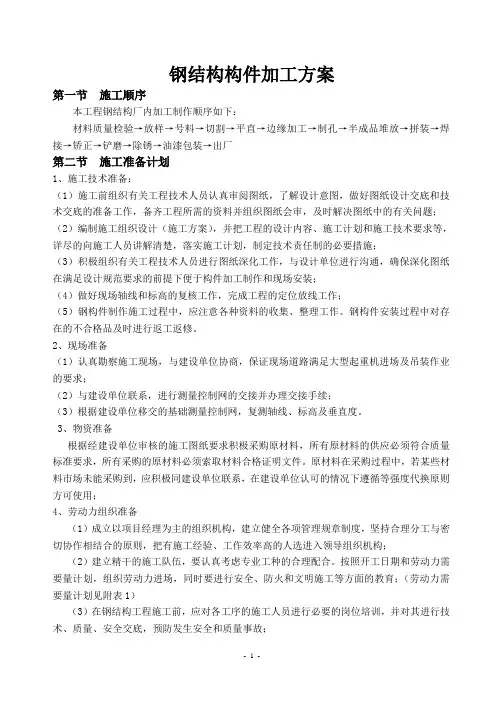

钢结构构件加工方案
钢结构构件加工方案第一节施工顺序本工程钢结构厂内加工制作顺序如下：材料质量检验→放样→号料→切割→平直→边缘加工→制孔→半成品堆放→拼装→焊接→矫正→铲磨→除锈→油漆包装→出厂第二节施工准备计划1、施工技术准备：（1）施工前组织有关工程技术人员认真审阅图纸，了解设计意图，做好图纸设计交底和技术交底的准备工作，备齐工程所需的资料并组织图纸会审，及时解决图纸中的有关问题；（2）编制施工组织设计（施工方案），并把工程的设计内容、施工计划和施工技术要求等，详尽的向施工人员讲解清楚，落实施工计划，制定技术责任制的必要措施；（3）积极组织有关工程技术人员进行图纸深化工作，与设计单位进行沟通，确保深化图纸在满足设计规范要求的前提下便于构件加工制作和现场安装；（4）做好现场轴线和标高的复核工作，完成工程的定位放线工作；（5）钢构件制作施工过程中，应注意各种资料的收集、整理工作。
钢构件安装过程中对存在的不合格品及时进行返工返修。
2、现场准备（1）认真勘察施工现场，与建设单位协商，保证现场道路满足大型起重机进场及吊装作业的要求；（2）与建设单位联系，进行测量控制网的交接并办理交接手续；（3）根据建设单位移交的基础测量控制网，复测轴线、标高及垂直度。
3、物资准备根据经建设单位审核的施工图纸要求积极采购原材料，所有原材料的供应必须符合质量标准要求，所有采购的原材料必须索取材料合格证明文件。
原材料在采购过程中，若某些材料市场未能采购到，应积极同建设单位联系，在建设单位认可的情况下遵循等强度代换原则方可使用；4、劳动力组织准备（1）成立以项目经理为主的组织机构，建立健全各项管理规章制度，坚持合理分工与密切协作相结合的原则，把有施工经验、工作效率高的人选进入领导组织机构；（2）建立精干的施工队伍，要认真考虑专业工种的合理配合。
按照开工日期和劳动力需要量计划，组织劳动力进场，同时要进行安全、防火和文明施工等方面的教育；（劳动力需要量计划见附表1）（3）在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故；（4）为了加快施工准备工作的进度，必须加强建设单位、设计单位和监理单位之间的协调工作，密切配合，建立健全施工准备工作的责任制度和检查制度，使施工准备工作有领导、有组织、有计划和分期分批地进行。
钢结构工程施工工艺流程
钢结构工程施工工艺流程钢结构工程待选择好分包单位后，由专业施工单位深化钢结构施工图，编制专项施工方案。
本施工组织设计仅提出基本操作要点。
1、钢构件制作加工1)钢构件制作工艺流程2)技术准备钢结构制造前必须根据设计文件资料、设计图绘制制造详图，对有关设计文件、设计图自审、会审中的问题提交设计者确认或答复并出具设计变更文件。
根据钢结构制造图进一步细化作业指导书。
钢结构制造前向各工种员工进行技术交底：制造方法、质量要求、安全措施、工程实物量、制造工期等。
3)钢构件制造方法钢结构制造主要为放样、原材料矫正、号料、切割、弯曲、成型、钻孔、刨边、装配、焊接、变形矫正、喷砂、成品标识。
⑴放样了解零件的用途和技术要求。
清楚零件的尺寸、重量、材质、加工数量。
放样用测量器具必须经过量合格并在有效期内，方可使用。
按施工图进行1：1放样，必要时需制作样板或样杆供制作和验收时使用。
制作好的样板或样杆需注明件号、数量、规格、材质及必要说明。
在放样时，以制造详图为依据，并进行相互检查和校核，避免出现失误。
⑵号料号料前必须核对钢材规格、材质。
号料时必须考虑预留焊接收缩量、切割边缘加工量及火焰割量。
根据配料表和样板进行套裁，按照先排大后排小的原则，尽可能降低材料损耗，并注意尺寸精度，在号好料的板材上划出切割、铣、刨、钻孔的加工位置，并标出零件编号。
⑶切割长板条和钢板采用多头数控直条火焰气割机和防矫火焰切割机，确保下料精度。
为保证钢构件质量，原材料钢板边缘50mm、型钢端头50mm须切掉，切割过程中如发现材料质量问题、疑问，应立即向质量检查员报告，查明情况后，再进行切割加工。
钢板的切割边缘必须按质量要求打磨光洁。
⑷钻孔型钢、连接板钻孔采用摇臂钻。
特殊位置采用手工套模钻孔。
孔径的边缘毛刺必须清理干净。
钻孔质量要求必须严格按照GB50205-2001《钢结构工程施工质量验收规范》中的7.6款执行。
⑸组装钢构件在组装前应确认零件编号、材质、数量，检查有无损伤、裂纹等，如存在以上缺陷要对零件进行修复或更换。
钢结构制作的工艺流程
钢结构制作的工艺流程
x
一、前期准备
1、确定施工方案：针对不同的建筑钢结构，制定相应的施工方案，明确知识具体设计安装要求以及施工配合措施；
2、报价：根据钢结构的设计要求，选择合适的材料，编制符合项目要求的施工用料清单；
3、购买施工材料：根据施工材料清单，购买钢材、垫板、焊接材料等；
二、施工准备
1、钢材验收：检查钢材质量，确保钢材质量符合设计要求；
2、钢材切割：根据设计图，按照需要的尺寸对钢材进行切割；
3、钢材标记：根据施工图纸上的标记，在钢材上标记施工位置；
4、焊接准备：检查焊接材料是否符合安全要求；
五、施工安装钢结构
1、调整安装：检查钢构件尺寸及安装高度，将钢构件安装到位；
2、焊接安装：焊接构件组装，按照设计要求和图纸，完成焊接接头；
3、调整拆改：检查钢构件的尺寸及安装高度，调整钢构件的尺寸或者拆改；
4、防腐处理：对构件表面进行清洁及涂刷防腐蚀剂；
5、检查验收：检查钢结构安装工艺及质量，确认可以投入使用。
钢结构七大生产流程
表面处理
施工前对钢结构表面进行除锈、 除油、除尘等处理，确保表面清
洁干燥。
施工工艺
按照防火涂料厂家提供的施工工 艺进行施工，包括底漆、面漆的 涂装，确保涂层厚度均匀、防火
性能达标。
防腐防火验收标准
防腐验收标准
涂层外观平整光滑，无气泡、裂纹、剥落等缺陷；涂层厚度 符合设计要求；附着力强，无起皮、脱落等现象。
检测结果记录与分析
详细记录各项检测结果，并进行综合分 析和评估。
验收标准与程序
01
02
03
验收标准
根据钢结构的设计要求、 相关标准和合同约定，制 定具体的验收标准。
验收程序
按照规定的验收流程进行 ，包括文件审查、现场检 查、试验验证等环节。
验收文件与资料
准备完整的验收文件，包 括设计文件、制造图纸、 检测报告等。
涂装与防腐
根据设计要求，在钢材表面涂覆相应的涂料或防腐材料，以提高钢材的耐腐蚀性 和美观度。
02
构件加工与组装
焊接工艺评定
焊接工艺评定是钢结构制造过程中的 重要环节，它通过对焊接接头进行力 学性能、弯曲性能等试验，来验证焊 接工艺的可行性和合理性。
焊接工艺评定的试验方法和验收标准 需符合国家相关标准和规范的要求。
涂料、氯化橡胶涂料等。
表面处理
施工前对钢结构表面进行除锈、除 油、除尘等处理，确保表面清洁干 燥。
施工工艺
按照涂料厂家提供的施工工艺进行 施工，包括底漆、中间漆和面漆的 涂装，确保涂层厚度均匀、附着力 强。
防火涂料选择与施工
涂料类型
根据钢结构的耐火极限要求，选 择适合的防火涂料，如膨胀型防 火涂料、非膨胀型防火涂料等。
钢材边缘加工
钢结构七大生产流程
钢结构七大生产流程钢结构七大生产流程钢结构制作施工工艺适用于建筑钢结构的加工制作工序，包括工艺流程的选择、放样、号料、切割、矫正、成型、边缘加工、管球加工、制孔、摩擦面加工、端部加工、构件的组装、圆管构件加工和钢构件预拼装。
1材料要求1.1.1钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证书，必须符合设计要求和现行标准的规定。
1.1.2进厂的原材料，除必须有生产厂的出厂质量证明书外，并应按合同要求和有关现行标准在甲方、监理的见证下，进行现场见证取样、送样、检验和验收，做好检查记录。
并向甲方和监理提供检验报告。
1.1.3在加工过程中，如发现原材料有缺陷，必须经检查人员、主管技术人员研究处理。
1.1.4材料代用应由制造单位事先提出附有材料证明书的申请书(技术核定单)，向甲方和监理报审后，经设计单位确认后方可代用。
1.1.5严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。
用于栓钉焊的栓钉，其表面不得有影响使用的裂纹、条痕、凹痕和毛刺等缺陷。
1.1.6焊接材料应集中管理，建立专用仓库，库内要干燥，通风良好。
1.1.7螺栓应在干燥通风的室内存放。
高强度螺栓的入库验收，应按国家现行标准《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82的要求进行，严禁使用锈蚀、沾污、受潮、碰伤和混批的高强度螺栓。
1.1.8涂料应符合设计要求，并存放在专门的仓库内，不得使用过期、变质、结块失效的涂料。
2主要机具1.2.1主要机具钢结构生产长用工具。
3作业条件1.3.1完成施工详图，并经原设计人员签字认可。
1.3.2施工组织设计、施工方案、作业指导书等各种技术准备工作已经准备就绪。
1.3.3各种工艺评定试验及工艺性能试验和材料采购计划已完成。
1.3.4主要材料已进厂。
1.3.5各种机械设备调试验收合格。
1.3.6所有生产工人都进行了施工前培训，取得相应资格的上岗证书。
4操作工艺1.4.1工艺流程1.4.2操作工艺1放样、号料1)熟悉施工图，发现有疑问之处，应与有关技术部门联系解决。
钢结构工程施工方案
一、钢结构构件制作1、工艺流程：放样→号样→切割、钻孔→焊接→抛丸或者喷沙→螺栓连接→成品防腐→成品堆放→构件运输→ 吊装准备→技术准备、检查和弹线、接头准备、构件检查、机具准备、场地准备→柱吊装→起吊、暂时固定、初校、初拧、复校、终拧和焊接。
2、放样(1)放样工作包括：核对构件各部份尺寸及安装尺寸和孔距；以 1：1 大样放出节点；制作样板和样杆作为切割、弯制、铣刨、制孔等加工的依据。
放样应设置专门的钢平台或者砼平台，平台应平整、量线准确，清晰。
(2)放样应根据构件的具体情况按实际划线，并根据工艺要求预留切割余量、加工余量或者焊接接收入缩余量。
(3)样板或者样杆上的标记赢得制应细、小、清晰，其几何尺寸允许偏差：长度和宽度+10，-1.0mm;矩形对角线之差不大于 1 相邻孔眼中心距偏差及孔心位移不大于 0.5mm。
3、号样(1) 号样工作包括：检查核对材料；在材料上划出切割、铣、刨、弯曲、钻孔等加位置；打冲孔；标出零件编号等。
(2)号料应统筹安排，长短搭朽，先大后小，或者套材号烊；对焊缝较多，加工量大的构件应先号料，同一构件需要拼料时，必须同时号料。
当工艺有规定时，应按规定的方向取料。
(3)在焊接结构上号孔，应在焊接完毕整形后进行，孔眼应距焊缝边缘50mm 以上。
(4)号料公差：长、宽±1.0mm;丙端眼心距？ 1.0mm;对角线差±1.0mm；相邻眼心距±0.5mm；两排眼心距±0.5mm；冲点与眼心距位移±0.5mm.4、切割(1)对于同型号大宗钢材采用数近代火焰切割机切割；对于零星用烊采用机械切割(包括冲剪、剪切、车、铣、刨、锯等)砂轮切割，气割或者等离子切割等。
(2)切割前，应清除钢材表面切区域内的铁锈、油污等，切割后，断口上不得有裂缝和大于 1.0mm 的缺棱，并清除边缘上的熔瘤和飞溅物等。
(3)切割的质量要求；切割截面与钢材不垂直度不大于钢材厚度的 10%，且不得大于 2.0mm；剪切线与料红的允许偏差 2.0mm；机械剪切的型钢，其端部剪切，斜度不大于 2.0mm，并清除毛刺。
钢结构常规加工制作及防护—加工工艺流程之加工车间工序
制作流程
5 弯曲成形
成形可分热成形和冷成形两大类。 按具体成形目的又可分为弯曲、卷板、折
边和模压四种成形方法。
6 零件校正
制作流程
弯曲成形
制作流程
弧形钢板组装成的构件
制作流程
卷管机
制作流程
半自动气割机
制作流程
制作流程
制作流程
手动气割机
制作流程
水下等离子切割机
制作流程
3 制孔：制孔分钻孔和冲孔。
钻孔适用性广，孔壁损伤小，孔的精度高， 一般用钻床。
冲孔效率高，但孔壁质量差，仅用于较薄钢 板上的次要连接孔，且孔径须大于板厚。
制作流程
钻孔
制作流程
制作流程
冲孔
制作流程
制作流程
4 边缘加工
目的： 为消除切割造成的边缘硬化而刨边。 为保证焊缝质量而刨或铣坡口。 为保证装配的准确及局部承压的完善而将 钢板刨直或铣平。
边缘加工分铲、刨、铣、碳弧气刨等多种方法。
制作流程
铣边机（可铣坡口）
制作流程
端面铣床
制作流程
制作流程
端面铣床加工的柱端
ቤተ መጻሕፍቲ ባይዱ作流程
制作流程
使用氧-乙炔、丙烷、液化石油气等火焰加热融化 金属，并用压缩空气吹去融蚀的金属液，从而使 金属割离，适合于曲线切割和多头切割。
利用等离子弧线流实现切割，适用于不锈钢等高 熔点材料的切割。
制作流程
机械切割—剪板机
制作流程
制作流程
制作流程
机械切割—锯切机
制作流程
机械切割—锯切机
制作流程
制作流程
制作流程
生产准备 车间
钢结构制作的工序
放样车间
钢结构生产工艺流程
钢结构生产工艺流程钢结构生产工艺流程是指钢结构从设计到制造过程中的各个环节和步骤。
钢结构是一种以钢材为主要构件的建筑结构，具有高强度、轻质、耐久等特点，因此在现代建筑中得到广泛应用。
下面将介绍钢结构生产工艺流程的主要步骤和流程。
首先是设计阶段。
在这个阶段，根据建筑的设计要求和功能需求，结构工程师会进行结构设计。
设计包括结构形式、结构件材料及尺寸、连接方式等方面。
设计要考虑结构的承载力、稳定性和施工性等因素，确保结构的安全可靠。
设计完成后，需要进行校核和审核，以确保设计方案的可行性。
接下来是制造准备阶段。
在这个阶段，根据设计方案，制定详细的工艺流程和制造计划。
确定所需的材料、设备和工具，并进行采购准备。
同时，还需要制定质量控制计划，确保产品质量符合要求。
此外，还需要进行现场的准备工作，如搭建起重设备和安装生产线等。
然后是制造生产阶段。
在这个阶段，首先是对钢材进行加工。
钢材需要按照设计要求进行切割、焊接、冷作等加工，制成所需形状和尺寸的构件。
然后是构件的钝化处理和防腐涂装，以提高钢结构的耐久性。
接下来是组装和焊接工作。
根据设计图纸，将各个构件按照一定的顺序进行组装和连接，并进行焊接。
组装和焊接要严格按照工艺规程进行操作，确保连接的牢固和质量。
最后是整体测试和调试。
对已制造出的钢结构进行质量检查，确保产品的质量和性能符合设计要求。
最后是运输和安装阶段。
在这个阶段，将制造完成的钢结构运输到施工现场。
运输过程中需要注意保护结构的完整性，防止损坏和变形。
到达施工现场后，需要进行安装工作。
根据设计要求和施工图纸，进行组装、连接和安装，最终完成钢结构的安装工作。
安装过程中要注意施工安全，确保安装质量和工期。
综上所述，钢结构生产工艺流程包括设计阶段、制造准备阶段、制造生产阶段和运输安装阶段。
每个阶段都有相应的工作内容和要求，需要严格按照要求进行操作，以确保钢结构的质量和安全性，实现建筑结构的设计要求。
钢结构制造施工工序
钢结构制造施工工序钢结构制造施工工序包括设计、加工、安装等多个环节，下面将详细介绍这些工序。
1. 设计在进行钢结构制造施工之前，首先需要进行设计。
设计师需要根据建筑师或者工程师提供的建筑图纸，结构计算书等资料进行设计。
设计要考虑结构强度、稳定性、承重能力等因素，确保结构安全可靠。
2. 钢材采购设计确定后，接下来是采购所需的钢材。
根据设计的要求和结构的实际情况，选择合适的型号、规格的钢材。
在选择钢材时，要考虑质量、价格、运输等因素，确保钢材符合要求。
3. 钢材加工采购回来的钢材需要进行加工，包括切割、焊接、打磨等操作。
这些加工工序需要在工厂或者加工车间完成，确保加工的精度和质量。
4. 防腐处理对于钢结构，防腐处理非常重要。
在加工完钢材之后，需要进行表面处理，通常是喷涂防锈漆或者热浸镀锌等方式，增加钢结构的耐腐蚀能力。
5. 运输和现场施工加工完成的钢结构件需要进行运输和现场安装。
运输过程中需要注意保护钢结构件，避免损坏。
在现场施工时，需要按照设计要求，进行配合安装工序，确保结构的稳固和安全。
6. 焊接和校正在现场安装过程中，需要进行钢结构的焊接和校正。
焊接要求操作人员具备相应的技术和证书，确保焊接质量。
校正则是对安装后的钢结构进行检查，调整，保证结构的垂直度，水平度等。
7. 质检和验收最后，钢结构制造施工工序中的最后一步是质检和验收。
质检人员需要对钢结构的各个环节进行检查，确保符合相关标准和要求。
验收人员根据质检报告进行验收，确保钢结构安全可靠。
通过以上工序，钢结构制造施工顺利进行，确保建筑的安全性和稳定性。
钢结构七大生产流程
钢结构七大生产流程钢结构制作施工工艺适用范围：适用于建筑钢结构的加工制作工序，包括工艺流程的选择、放样、号料、切割、矫正、成型、边缘加工、管球加工、制孔、摩擦面加工、端部加工、构件的组装、圆管构件加工和钢构件预拼装1材料要求1.1.1钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证书，必须符合设计要求和现行标准的规定。
1.1.2进厂的原材料，除必须有生产厂的出厂质量证明书外，并应按合同要求和有关现行标准在甲方、监理的见证下，进行现场见证取样、送样、检验和验收，做好检查记录。
并向甲方和监理提供检验报告。
1.1.3在加工过程中，如发现原材料有缺陷，必须经检查人员、主管技术人员研究处理。
1.1.4材料代用应由制造单位事先提出附有材料证明书的申请书（技术核定单），向甲方和监理报审后，经设计单位确认后方可代用。
1.1.5严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。
用于栓钉焊的栓钉，其表面不得有影响使用的裂纹、条痕、凹痕和毛刺等缺陷。
1.1.6焊接材料应集中管理，建立专用仓库，库内要干燥，通风良好。
1.1.7螺栓应在干燥通风的室内存放。
高强度螺栓的入库验收，应按国家现行标准《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82的要求进行，严禁使用锈蚀、沾污、受潮、碰伤和混批的高强度螺栓。
1.1.8涂料应符合设计要求，并存放在专门的仓库内，不得使用过期、变质、结块失效的涂料。
2主要机具1.2.1主要机具钢结构生产长用工具。
3作业条件1.3.1完成施工详图，并经原设计人员签字认可。
1.3.2施工组织设计、施工方案、作业指导书等各种技术准备工作已经准备就绪。
1.3.3各种工艺评定试验及工艺性能试验和材料采购计划已完成。
1.3.4主要材料已进厂。
1.3.5各种机械设备调试验收合格。
1.3.6所有生产工人都进行了施工前培训，取得相应资格的上岗证书。
4操作工艺1.4.1工艺流程1.4.2操作工艺1放样、号料1）熟悉施工图，发现有疑问之处，应与有关技术部门联系解决。
钢结构制作加工的流程,你一定要看看
钢结构制作加工的流程，你一定要看看钢结构制作加工的流程一、准备阶段1.1 确定项目要求1.2 制定施工计划1.3 完善施工设计1.4 确定施工材料二、生产准备2.1 订购所需钢材及附件2.2 检查钢材质量与数量2.3 组织机械设备的安装与调试2.4 建立生产现场安全防护措施三、加工工艺3.1 制作构件图纸3.2 钢材切割3.3 钢材成型和冷弯3.4 钢材焊接3.5 表面处理和防腐蚀四、组装与安装4.1 钢构件的装配4.2 检查和调整构件尺寸4.3 安装和固定构件4.4 进行构件的整体调试五、验收和保养5.1 进行结构安全验收5.2 缺陷处理和修补5.3 制定保养措施和计划5.4 进行定期保养和检查六、项目总结6.1 梳理施工过程中的问题和经验6.2 归档项目相关文件和资料6.3 编写项目总结报告附件：施工计划、构件图纸、钢材质量报告、组装记录、保养计划、项目总结报告等。
法律名词及注释：1.合同法：规定了合同的有效性、履行、违约、修订等相关法律规定。
2.建筑安全法：对建筑施工过程中的安全要求、责任等进行法律规定。
3.劳动法：关于劳动者权益、工资、休假等方面的法律规定。
4.建筑法规：包括建筑工程质量管理条例、设计施工一体化管理办法等相关法规。
钢结构制作加工的详细流程一、项目准备阶段1.1 确定项目需求，包括设计图纸和草图等。
1.2 编制施工计划，明确施工目标和工期要求。
1.3 进行现场勘察，确定施工环境和条件。
1.4 确定钢结构的使用材料和规格。
二、生产准备2.1 订购所需的钢材和附件，确保材料质量符合要求。
2.2 检查所订购的钢材和附件，确保数量和规格无误。
2.3 安装和调试机械设备，如切割机、焊接机等。
2.4 做好生产现场的安全防护工作，确保施工人员安全。
三、加工工艺3.1 根据设计图纸制作构件图纸，进行详细的加工计划。
3.2 进行钢材的切割工作，确保尺寸和角度准确无误。
3.3 进行钢材的冷弯和成型工作，确保构件形状完整。
钢结构构件制作的工艺流程
钢结构构件制作的工艺流程
1. 原材料采购：钢结构构件制作的原材料为钢材，首先需要根据要求和设计进行采购，并检验其质量和规格是否符合标准。
2. 切割加工：将采购的钢材按照设计要求进行切割、钻孔等加工。
切割方式有多种，包括手工切割、气割、等离子切割等。
3. 拼装组装：将加工好的钢材按照要求进行拼装和组装，可采用焊接、螺栓连接、铆接等多种方式。
4. 表面处理：对组装好的钢结构进行表面处理，可采用喷涂、热浸镀锌、电镀等方式，以提高其防腐性和美观度。
5. 检验验收：对制作好的钢结构进行检验，包括外观检测、尺寸检验、强度性能测试等，确保其质量符合设计要求和相关标准。
6. 包装运送：将验收合格的钢结构进行包装，并进行运输。
在运输中需要注意保护，避免损坏和变形。
钢结构构件生产的工艺流程
钢结构构件生产的工艺流程
（1）放样：包括核对图纸的安装尺寸和孔距，以1：1大样放出节点，核对各部分的尺寸，制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。
（2）号料：包括检查核对材料，在料上划出切割、铣、刨、制孔等加工位置，打冲孔，标出零件编号等。
号料应注意以下问题：1）根据配料表和样板进行套裁，尽可能节约材料，应有利于切割和保证零件质量，当工艺有规定时，应按规定取料。
（3）切割下料：包括氧割（气割）、等离子切割等高温热源的方法和使用机切、冲模落料和锯切等机械的方法。
（4）平直矫正：包括型钢矫正机的机械矫正和火焰矫正等。
（5）边缘及端部加工：方法有铲边、刨边、铣边、碳弧气刨、半自动和自动气割机、坡口机加工等。
（6）滚圆：可选用对称三轴滚圆机、不对称三轴滚圆机和四轴滚圆机等机械进行加工。
（7）煨弯：根据不同规格材料可选用型钢滚圆机、弯管机、折弯压力机等机械进行加工。
当采用热加工成型时，一定要控制好温度，满足规定要求。
（8）制孔：包括铆钉孔、普通连接螺栓孔、高强螺栓孔、地
脚螺栓孔等。
制孔通常采用钻孔的方法，有时在较薄的不重要的节点板、垫板、加强板等制孔时也可采用冲孔。
钻孔通常在钻床上进行，不便用钻床时，可用电钻、风钻和磁座钻加工。
（9）钢结构组装：方法包括地样法、仿形复制装配法、立装法、胎模装配法等。
（10）焊接：是钢结构加工制作中的关键步骤，要选择合理的焊接工艺和方法，严格按要求操作。
（11）摩擦面的处理：可采用喷砂、喷丸、酸洗、打磨等方法，严格按设计要求和有关规定进行施工。
（12）涂装：严格按设计要求和有关规定进行施工。
钢结构主要制作工序及关键技术
钢结构主要制作工序及关键技术1.钢板矫平采用钢板矫平工艺消除钢板的残余变形和减少轧制内应力，从而可以减少制造过程中的变形，这是保证板件平面度的必要设备。
七辐矫平机2.钢板预处理采用专用钢板预处理生产线对钢板进行除锈，喷车间底漆和烘干，保证钢材的除锈质量达到Sa2.5级,如下图示。
本桥所有钢板均进行预处理，其过程为：钢板预处理生产线自动喷漆另外，为了保证钢板在预处理过程钢板吊装过程中变形，均采用磁力吊上下料，避免虎头卡吊装使钢板产生局部塑性变形。
3.数控切割下料构件放样采用计算机放样技术，放样时必须将工艺需要的各种补偿余量加入整体尺寸中，为了保证切割质量，厚板切割前先进行表面渗碳硬度试验，本公司吸收国外先进工艺，切割优先采用数控精密切割设备进行设割，选用高纯度98.0%以上的丙稀气加99.99%的液氧气体，可保证切割端面光滑、平直、无缺口、挂渣，坡口采用专用进口切割机进行切割，见下图示。
数控切割机数控直条切割机等离子数控切割机坡口专用切割机4.边缘加工箱形构件的上、下盖板及横隔板、H形构件的腹板及有磨光顶紧要求的接触面等均采用刨边机（见下图）或铳边机加工。
箱形构件的上、下盖板的加工宽度尺寸确定，除考虑焊接收缩量等因素外，还要考虑与其组装的翼板或腹板的板厚偏差，以确保构件的截面尺寸精度。
边缘的刨铳加工深度不应小于3mm（当边缘硬度不超过HV350时，其加工可不受此限制），加工面粗糙度不高于25μm,顶紧传力面加工粗糙度不应高于12.5Um,顶紧加工面与板面的垂直度偏差，应小于板厚的1%,且不得大于0.3mn‰箱形构件的横隔板的垂直度偏差不大于0∙5mm。
刨边边缘的加工允许偏差应按相关工艺规定执行。
钢结构加工制作方案
钢结构加工制作方案一、钢结构加工制作1、钢结构件制作工艺流程见下图。
钢结构件制作工艺流程图二、放样核对图纸的安装尺寸和孔距；以1：1的大样放出节点，核对各部分的尺寸；制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。
放样时，铣、刨的工件要考虑加工余量，焊接构件要按工艺要求预留焊接收缩余量。
放样和样板（样杆）的允许偏差三、号料检查核对材料；在材料上划出切割、铣、刨、弯曲、钻孔等加工位置；打冲孔及标出零件编号。
号料时应尽可能做到合理用材。
号料的允许偏差（mm）四、切割钢材下料的方法采用气割，气割前应将钢材表面切割区域内的铁锈、油污等清除干净；切割后断口上不得有裂纹和大于1.0mm的缺口，并应清除干净边缘上的熔物和飞溅物等。
切割截面与表面垂直度偏差不大于钢材厚度的10%且不大于2mm。
气割的允许偏差（mm）注：t为切割面厚度。
五、制孔A、B级螺栓孔（Ⅰ类孔），应具有H12的精度，孔壁表面粗糙度R a不应大于12.5um。
注：①A、B级螺栓孔、H12精度，是根据现行国家标准《紧固件公差螺栓、螺钉和螺母》和《公差与配合》的分级规定确定的；②R a是根据现行国家标准《表面粗糙度参数及其数值》确定的。
C级螺栓孔（Ⅱ类孔），孔壁表面粗糙度R a不应大于25m，允许偏差应符合下表规定。
螺栓孔孔距的允许偏差应符合下表的规定。
螺栓孔的允许偏差超过上述规定时，不得采用钢块填塞，可采用与母材材质相匹配的焊条补焊后重新制孔。
6、钢板厚度大于6mm时应开坡口。
7、钢结构件组装经检验合格后方可焊接。
8、平直焊缝应采用自动焊机焊接。
焊缝高度应符合图纸要求。
焊接时应采取有效措施防止钢结构件变形。
9、预拼装和检验合格的构件方可进行打砂、除锈。
打砂、除锈质量应符合现行国家标准《涂装前钢材料表面锈蚀等级和除锈等级》和设计要求。
打砂除锈质量经质检部检验合格的，方允许按设计要求进行涂装。
质检部要做好打砂除锈检验、验收记录。
钢构件加工制作流程大全
钢构件加工制作流程大全1、生产准备：（1）、钢构件在制作前，应进行熟悉设计图纸的自审和会审工作，并应按工艺规程做好各道工序的工工艺准备工作。
制造所需的材料、机具和工艺装备应符合工艺规程的规定。
上岗操作人员应进行培训和考核，特殊工种应进行资格确认，并做好各道工序的技术交底工作。
（2）、质检员依据国家有关标准对进场的材料进行质量外观和质量证明文件的检验,检验合格后填写材料进场检验记录。
在材料上或包装箱上做出检验合格的认可标识。
（3)、进场材料，根据工程的要求及材料质量的具体情况进行复验，必要时依据《金属板材超声波探伤方法》（GB4730-94）进行探伤，经复验鉴定合格的材料方准正式入库,并做出复验标记，不合格材料清除现场，避免误用.（4）、焊材的选择与管理：依据设计图纸提供的构件材料由主管技术负责人选择相匹配的焊材，焊接工艺评定结果批准后方可使用.焊接材料的管理：焊条焊丝入厂时必须有齐全的质量证件及完整的包装；按国家标准进行理化复验及工艺性评定。
焊材库的设置要按规范配备齐全的通风干燥等设施，并设驻库检查及保管员，焊材出库时严格遵守公司的管理规定，履行出库程序.2、放样和号料（1）、放样应采用经过计量检定的钢尺，并将标定的偏差值计入量测尺寸。
尺寸划法应先量全长后分尺寸，不得分段丈量相加，避免偏差积累。
号料是以样板为依据,在材料上划出实样并打上各种加工记号.号料应使用经过检查合格的样板，避免直接用钢尺所造成的过大偏差或看错尺寸而引起的不必要损失.（2)、放样从熟悉图纸开始，首先应仔细阅读技术要求及说明，并逐个核对图纸之间的尺寸和方向等。
特别应注意各个部件之间的连接部位、连接方式和尺寸是否一一对应.发现有疑问之处，应与有关技术部门联系解决.（3）、放样以1：1的比例在样板台上弹出大样。
当大样尺寸过大时，可分段弹出。
对一些三角形的构件，如果只对其节点有要求,则可以缩小比例弹出样子,但应注意其精度.（4）、先以构件的某一水平线的垂直为基准,弹出十字线，二线必须垂直。
钢结构构件加工方案.doc
钢结构构件加工方案.doc 【范本1】：钢结构构件加工方案1. 引言1.1 目的1.2 背景1.3 定义1.4 参考文献2. 构件加工流程2.1 初步准备2.1.1 材料清单2.1.2 工具准备2.2 切割2.2.1 切割方法选择2.2.2 切割设备使用2.2.3 切割操作步骤2.3 成型2.3.1 成型方法选择 2.3.2 成型设备使用 2.3.3 成型操作步骤 2.4 焊接2.4.1 焊接方法选择 2.4.2 焊接设备使用 2.4.3 焊接操作步骤 2.5 拼装2.5.1 拼装顺序规划 2.5.2 拼装方法选择2.5.3 拼装操作步骤3. 质量控制3.1 原材料检验3.2 加工过程检验3.2.1 尺寸检验3.2.2 表面质量检验3.2.3 焊接质量检验3.3 成品检验3.3.1 构件尺寸检验3.3.2 表面质量检验3.3.3 焊缝质量检验4. 安全操作规范4.1 工作场所安全4.2 设备操作安全4.3 人员操作安全4.4 灭火与应急处理5. 附件【法律名词及注释】：1. 原材料：指用于加工过程中所需的钢材等初级材料。
2. 切割：将原材料按照要求的尺寸进行切割的操作。
3. 成型：将切割后的原材料进行冲压、弯曲等形成构件的操作。
4. 焊接：将不同构件进行连接固定的制造工艺。
5. 拼装：将成型和焊接好的构件按照设计要求进行组装的操作。
【文档结束】：1、本文档涉及附件：相关图纸、参数表格等详细信息，详见附件部分。
2、本文所涉及的法律名词及注释详见本文档相关章节。
【范本2】：钢结构构件加工方案1. 引言1.1 目的、背景和范围1.2 相关参考资料2. 构件加工详细流程2.1 设计与测量2.1.1 设计要求2.1.2 测量方法与工具选择2.2 切割加工2.2.1 切割方法选择2.2.2 切割设备使用2.2.3 切割操作步骤2.3 成型加工2.3.1 成型方法选择 2.3.2 成型设备使用 2.3.3 成型操作步骤 2.4 焊接加工2.4.1 焊接方法选择 2.4.2 焊接设备使用 2.4.3 焊接操作步骤 2.5 表面处理2.5.1 表面清洁2.5.2 防锈处理2.5.3 涂装处理2.6 检验与修复2.6.1 构件尺寸检验 2.6.2 表面质量检验 2.6.3 焊缝质量检验 2.6.4 修复方法与要求3. 质量控制和安全注意事项3.1 质量控制要求3.2 安全操作规范3.2.1 基本安全要求3.2.2 设备操作安全3.2.3 高温作业安全3.2.4 灭火与应急处理4. 相关附件及文档4.1 工程图纸4.2 材料清单4.3 相关规程和标准【法律名词及注释】：1. 构件加工：将原材料按照设计要求进行切割、成型、焊接等操作，形成所需的构件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LOGO
钢结构构件制作加工流程
钢结构构件制作加工流程
（一）准备工作
进行详图设计、审查图纸、提料、备料、相关试验和工艺规程的编制、拄术交底等工作。
施工详图应根据结构设计文件和有关技术文件进行编制，并应经原设计单位确认；当需进行节点设计时，节点设计文件也应经原设计单位确认。
（二）钢结构构件生产的工艺流程
放样→号料→切割下料→平直矫正→边缘及端部加工→滚圆→煨弯→制孔→钢结构组装→焊接→摩擦面的处理→涂装。
(1)放祥:包括核对图纸的安装尺寸和孔距，以1：1大样放出节点，核对各部分的尺寸，制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。
(2)号料:包括检查核对材料，在材料上画出切割、铣、刨、制孔等加工位置。
打冲孔，标出零件编号等。
（3）切割下料:包括氧割〔气割)、等离子切害等高温热源的方法和使用机切、冲模落料和锯切等机械力的方法。
(4)平直矫正:包括型钢矫正机的机械矫正和火焰矫正等。
（5）边缘及端部加工:方法有铲边、刨边、铣边、碳弧气刨、半自动和自动气割机、坡口机加工等。
(6)滚圆:可选用对称三轴滚圆机、不对称三轴滚圆机和四轴滚圆机等机械进行加工。
(7)煨弯:根据不同规格材料可选用型钢滚圆机、弯管机、折弯压力机等机械进行加工。
当采用热加工成型时，一定要控制好温度，满足规定要求。
(8)制孔:包括铆钉孔、普通连接螺栓孔、高强度螺栓孔、地脚螺栓孔等。
制孔通常采用钻孔的方法，有时在较薄的不重要的节点板、垫板、加强板等制孔时也可采用冲孔。
钻孔通常在钻床上进行，不便用钻床时，可用电钻、风钻和磁座钻加工。
（9）钢结构组装：可采用地样法、仿形复制装配法、专用设备装配法、胎模装配法等。
（10）焊接:是钢结构加工制作中的关键步骤，要选择合理的焊接工艺和方法，严格按要求操作。
(11)摩擦面的处理:可采用喷砂、喷丸、酸洗、打磨等方法，严格按设计要求和有关规定进行施工。
(12)涂装:严格按设计要求和有关规定进行施工。
