砌筑工程-脚手架.

连墙件
第 一 节 脚 手 架 及 垂 直 运 输 设 施
•
连墙件将立杆与主体结构连接在一起， 可用钢管、型钢或粗钢筋等。
底座
第 一 节 脚 手 架 及 垂 直 运 输 设 施
扣件钢管架底座 a)内插式底座；b)外套式底座 1—承插钢管；2—钢板底座
2）碗扣式钢管脚手架的构造
第 一 节 脚 手 架 及 垂 直 运 输 设 施
第三章 砌筑工程
第 一 节 脚 手 架 及 垂 直 运 输 设 施
导入：在完成了土方开挖、地基处理和桩基础工程施工之 后，就进入了基础及其上部构造的施工，而这一阶段 常为砖、石和各类砌块形成砌筑工程。
砌筑工程—— 指利用砂浆将 砖、石、砌块 等砌成所需的 形状，如墙、 基础等砌体。
第三章 砌筑工程

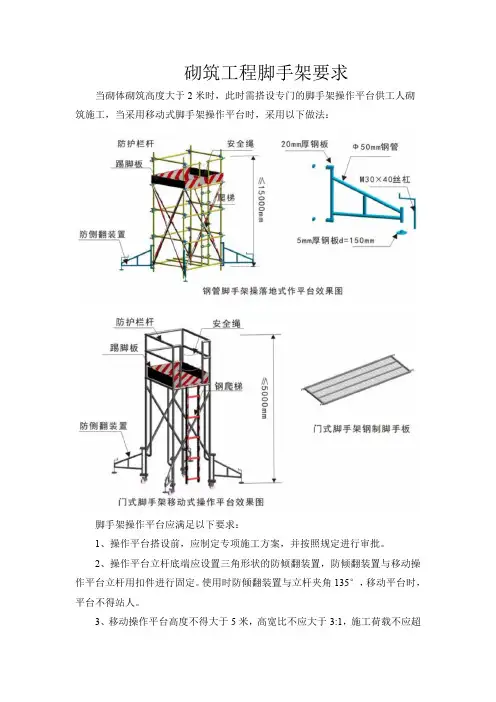

1、定义：砌筑过程中，在达到一定高度时（一般为1.2m）， 为堆放材料和工人进行操作的临时性设施。 2、要求： a、满足使用要求：宽1.5—2.0m； b、有足够的强度、刚度及稳定性； c、搭拆简单，搬运方便，能多次周转使用； d、因地制宜，就地取材，尽量节约用料。 3、分类：按搭设位置分为外、里脚手架，按所用材料分为 木、竹和钢管脚手架，按构造形式分为多立体式、门型、 悬挑式及吊脚手架等。
第 一 节 脚 手 架 及 垂 直 运 输 设 施
第 一 节 脚 手 架 及 垂 直 运 输 设 施 门式脚手架
第 一 节 脚 手 架 及 垂 直 运 输 设 施
•
第 一 节 脚 手 架 及 垂 直 运 输 设 施
a) 转角用钢管扣紧；b）用附墙管与墙体锚固；c)用钢管与墙撑紧 1—门式脚手架；2—附墙管；3—墙体；4—钢管；5—混凝土板
2、门式钢管脚手架的构造
第 一 节
门式钢管脚手架是一种工厂生产、现场搭 设的脚手架，是当今国际上应用最普遍的脚手 架之一。 脚 • 它不仅可作为外脚手架，也可作为内脚手 手 架或满堂脚手架。门式钢管脚手架因其几何尺 架 及 寸标准化、结构合理、受力性能好、施工中装 垂 拆容易、安全可靠、经济实用等特点，广泛应 直 运 用于建筑、桥梁、隧道、地铁等工程施工。
碗扣式钢管脚手架是一种多功能脚手架， 其杆件节点处采用碗扣连接，由于碗扣是固定 在钢管上的，构件全部轴向连接，力学性能好， 其连接可靠，组成的脚手架整体性好，不存在 扣件丢失问题。
基本构造
第 一 节 脚 手 架 及 垂 直 运 输 设 施 • 碗扣式钢管脚手架由钢管立杆、横杆、碗扣接头等 组成。其基本构造和搭设要求与扣件式钢管脚手架类似， 不同之处主要在于碗扣接头。 碗扣式接头可以同时接四 根横杆，横杆可相互垂直或偏转一定的角度。
输 设 施
•
第 一 节 脚 手 架 及 垂 直 运 输 设 施
基本构造
第 一 节 脚 手 架 及 垂 直 运 输 设 施
• 门式钢管脚手架 是用普通钢管材 料制成工具式标 准件，在施工现 场组合而成。其 基本单元是由一 副门式框架、二 副剪刀撑、一副 水平梁架和四个 连接器组合而成 （如右图）。
1）扣件式钢管脚手架的构造
第 一 节 脚 手 架 及 垂 直 运 输 设 施
钢管杆件
第 一 节 脚 手 架 及 垂 直 运 输 设 施
•
wk.baidu.com件
第 一 节 脚 手 架 及 垂 直 运 输 设 施
第 一 节 脚 手 架 及 垂 直 运 输 设 施
脚手板
第 一 节 脚 手 架 及 垂 直 运 输 设 施
3、升降式脚手架
第 一 节 脚 手 架 及 垂 直 运 输 设 施 • 定义：用少量不落地的附墙脚手架，以钢筋混凝土结构 为撑力点，利用提升设备沿建筑物的外墙上下移动。 • 特点： a.脚手架不需要满搭，只搭设满足施工操作及安全各项 要求的高度；b.地面不需要做支承脚手架的坚实地基， 也不占施工场地；c.脚手架及其上承担的荷载传给与之 相连的结构，对这部分结构的强度有一定的要求；d.随 施工进程，脚手架可随之沿外墙升降，结构施工时由下 往上逐层提升，装修施工时由上往下逐层下降。
外脚手架
第 一 节 脚 手 架 及 垂 直 运 输 设 施
沿建筑物外围从地面搭起，用于外墙砌筑和 装修。
类型主要有：多立杆式、框式、桥式；多 立杆式脚手架应用最多，框式脚手架次之。
1、多立杆式脚手架
第 一 节 脚 手 架 及 垂 直 运 输 设 施 • 多立杆式外脚手架由立杆、大横杆、小横杆、斜撑、 脚手板等组成。其特点是每步架高可根据施工需要灵活 布置，取材方便，钢、木、竹等均可应用
1）自升降式脚手架
第 一 节
• 自升降脚手架的升降运动是通过手动或电动倒 链交替对活动架和固定架进行升降来实现的。 脚 从升降架的构造来看，活动架和固定架之间能 手 够进行上下相对运动。 架
及 垂 直 运 输 设 施
2)互升降式脚手架
第 一 节 脚 手 架 及 垂 直 运 输 设 施
• 互升降式脚手架将脚手架分为甲、乙两种单元， 通过倒链交替对甲、乙两单元进行升降。当脚 手架需要工作时，甲单元与乙单元均用附墙螺 栓与墙体锚固，两架之间无相对运动；当脚手 架需要升降时，一个单元仍然锚固在墙体上， 使用倒链对相邻一个架子进行升降，两架之间 便产生相对运动。
第三章 砌筑工程
第 一 节 脚 手 架 及 垂 直 运 输 设 施
第 一 节 脚 手 架 及 垂 直 运 输 设 施
第 一 节 脚 手 架 及 垂 直 运 输 设 施
第 一 节 脚 手 架 及 垂 直 运 输 设 施
第 一 节 脚 手 架 及 垂 直 运 输 设 施
第三章 砌筑工程
第 一 节 脚 手 架 及 垂 直 运 输 设 施 一、脚手架
3)整体升降式脚手架
第 一 节 脚 手 架 及 垂 直 运 输 设 施
第 一 节 脚 手 架 及 垂 直 运 输 设 施
砌筑工程的特点 ——取材方便，施工简单，成本低廉，历史悠久， 劳动量、运输量大，生产效率低，浪费土地。
砌筑工程是一个综合性的施工过程： 材料的准备，材料运输，脚手架搭设，砌体砌筑和 勾缝等。 竖向作业时为材料运输、堆放和工人操作提供空间， 就需要搭设脚手架与垂直运输设施。它直接影响到施工 的质量、安全、进度和工程成本。
