消防电系统安装工程(精编文档).doc
消防电气安装操作规程(3篇)
第1篇一、总则为了确保消防电气安装质量，提高消防安全管理水平，防止火灾事故的发生，特制定本规程。
本规程适用于消防电气设备的安装、调试、运行、维护等各个环节。
二、安装前的准备1. 施工人员必须具备相应的消防电气安装资质，熟悉消防电气设备性能、技术参数及操作规程。
2. 施工前，应详细阅读设计图纸，了解工程要求，核对设备型号、规格、数量等，确保设备符合设计要求。
3. 检查施工现场，确保施工环境安全，符合消防电气安装要求。
4. 准备好施工所需的工具、材料、设备，确保其质量符合国家标准。
三、消防电气安装要求1. 电气线路敷设应符合国家标准，采用符合规定的电缆、电线，确保线路安全可靠。
2. 消防电气设备安装应牢固、平直、整齐，确保设备正常运行。
3. 接线应准确、牢固，防止接触不良，确保设备安全运行。
4. 消防电气设备接地应符合国家标准，确保设备接地良好。
5. 消防电气设备安装后，应进行绝缘电阻、接地电阻等测试，确保设备安全可靠。
四、消防电气调试1. 消防电气设备调试前，应确保设备安装质量符合要求。
2. 按照设备技术参数和调试方法进行调试，确保设备正常运行。
3. 调试过程中，发现异常情况应立即停止调试，查明原因后进行处理。
4. 调试完成后，应进行功能测试，确保设备性能满足消防要求。
五、消防电气运行与维护1. 消防电气设备运行过程中，应定期检查设备运行状态，发现异常情况应及时处理。
2. 定期对消防电气设备进行维护保养，确保设备正常运行。
3. 定期对消防电气设备进行绝缘电阻、接地电阻等测试，确保设备安全可靠。
4. 发现设备故障，应及时修复，确保设备正常运行。
六、安全注意事项1. 施工过程中，应严格遵守安全操作规程，确保施工人员安全。
2. 施工现场应设置警示标志，防止无关人员进入。
3. 施工过程中，应保持施工现场整洁，防止火灾事故的发生。
4. 施工完成后，应对施工现场进行清理，确保无火灾隐患。
七、附则1. 本规程由XXX单位负责解释。
消防用电安装施工方案

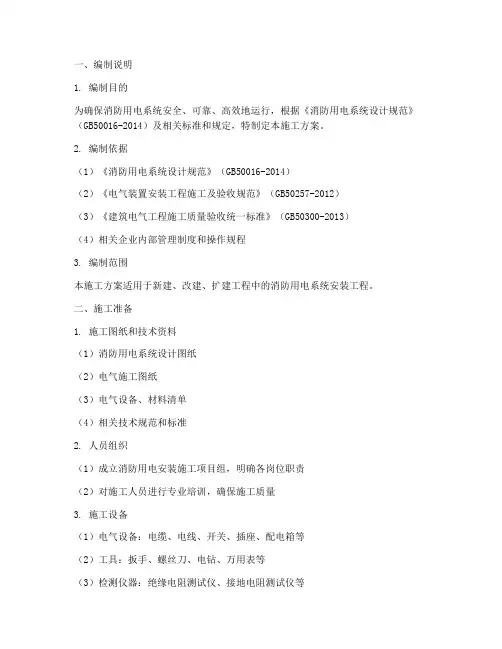

一、编制说明1. 编制目的为确保消防用电系统安全、可靠、高效地运行，根据《消防用电系统设计规范》（GB50016-2014）及相关标准和规定，特制定本施工方案。
2. 编制依据（1）《消防用电系统设计规范》（GB50016-2014）（2）《电气装置安装工程施工及验收规范》（GB50257-2012）（3）《建筑电气工程施工质量验收统一标准》（GB50300-2013）（4）相关企业内部管理制度和操作规程3. 编制范围本施工方案适用于新建、改建、扩建工程中的消防用电系统安装工程。
二、施工准备1. 施工图纸和技术资料（1）消防用电系统设计图纸（2）电气施工图纸（3）电气设备、材料清单（4）相关技术规范和标准2. 人员组织（1）成立消防用电安装施工项目组，明确各岗位职责（2）对施工人员进行专业培训，确保施工质量3. 施工设备（1）电气设备：电缆、电线、开关、插座、配电箱等（2）工具：扳手、螺丝刀、电钻、万用表等（3）检测仪器：绝缘电阻测试仪、接地电阻测试仪等三、施工方法及工艺1. 施工顺序（1）施工前对现场进行勘查，确认施工条件（2）按照设计图纸和施工图纸进行电缆、电线敷设（3）安装配电箱、开关、插座等电气设备（4）进行接地、接零处理（5）电气设备调试、测试（6）验收、交付使用2. 施工工艺（1）电缆、电线敷设：按照设计要求，选择合适的电缆、电线，进行敷设。
敷设过程中，注意保持电缆、电线整齐、牢固，避免交叉、重叠。
（2）配电箱、开关、插座安装：按照设计要求，确定配电箱、开关、插座的位置，进行安装。
安装过程中，注意接线正确、牢固，确保电气安全。
（3）接地、接零处理：按照设计要求，进行接地、接零处理。
接地、接零应采用多股铜线，连接可靠。
（4）电气设备调试、测试：按照设计要求，对电气设备进行调试、测试。
测试内容包括绝缘电阻、接地电阻、漏电保护等，确保电气设备运行正常。
四、质量保证措施1. 施工过程中，严格按照设计图纸和施工规范进行操作，确保施工质量。
消防电气系统安装方案
消防电气系统安装方案1、准备工作（1）电气施工主管必须熟悉火灾自动报警及联动系统、消防广播与电话系统、与给水系统和其他相关专业系统的电气的分布图、技术要求和消防规范，了解其施工工艺，按《技术交底制度》对施工班组长进行技术交底，并作记录。
（2）电气材料到工地后，材料员按《进货检验和试验控制程序》、《不合格控制程序》进行验收，并作记录，入库标识。
2、金属电线管暗装及穿线、金属线槽明装及配线（1）金属电线管安装1）电线管及线盒全部配合土建楼板，墙身预埋。
要求暗敷管道的弯曲半径不应小于管子外径的10倍，为防止预埋管堵塞管子采取防堵措施，管口用胶塞堵死，线盒用牛皮纸等填充物充满。
管路过长应加装接线盒或预穿镀锌铁线。
2）电线管经伸缩缝或沉降缝，须装设补偿装置。
3）若设计修改，暗敷管需延伸至某用电点，须用电线管连接，不能使用金属软管。
4）电气工程的支架按强弱电管线统一制作。
在支架安装过程中，必须认真注意检查，所有支架应油漆，安装外观良好，与所有电气管道形成一整体，连接为良好的电气通路，可靠接地，与接地网连接。
所有电气设备的金属外壳、穿线管必须接地。
5）电气管道应按规范与其它管道保持适当的距离。
电气管路敷设，装在冷水管源上时，间格保持100mm以上，装在热水源下则保持200mm以外。
如遇特殊位置不能保证时要应作好隔热处理。
6）管道安装完成后，应穿镀锌铁线；未穿线之前应封好管口；继而安装各种接线盒、穿线。
7）由接线盒引至设备的金属软管，垂直的不超过50cm，水平的不超过80cm。
（2）金属线槽明装1）线槽应平整、无扭曲变形，内壁应光滑、无毛刺。
2）线槽的连接应连续无间断；每节线槽的固定点不应少与两个；在转角、分支处和端部均应有固定点，并应贴紧墙面固定。
3）线槽接口应平直、严密，槽盖应齐全、平整、无翘角。
4）固定或连接线槽的螺钉或紧固件，紧固后其端部应与线槽内表面光滑相接。
5）线槽的出线口应位置正确、光滑、无毛刺。
消防电系统施工方案
消防电系统施工方案（包括火灾自动报警及联动控制系统、消防广播系统以及消防电话系统）1.设备及主材的选型设备及主材的选型严格遵循下列原则（1）严格按照业主对于设备、材料的有关规定和设计图纸的要求，选定设备、主材及其它材料。
（2）设备材料订货前，严格按照程序向业主、监理提供技术资料及供货依据，包括设备的定型测试，出厂验收试验的检测报告。
2.施工技术准备本工程深化设计图纸在经设计部门审核合格后，及时组织技术负责人、技术人员、工长、质检员熟悉图纸，在一周内会同设计人员进行图纸会审和设计交底，对施工人员进行交底，并当面解决落实图纸或施工中可能出现的问题并及时整理。
图纸会审后一周内以图纸会审纪要的形式确定，如当时无法确定的以变更洽商形式解决。
在熟悉图纸的过程中，技术负责人根据工程需要及时准备相关的图集、规范、标准、法规以及其他有关技术文件。
3.现场施工条件（1）按总包方提供现场临电电源在施工现场周围设置电源箱，来满足现场施工用电的要求。
（2）总包方提供现场临水的水源在建筑物的周围，可以满足施工用水要求。
（3）通过总包方申请架设临时电话线路供现场管理人员使用。
4.施工工艺（1）施工工艺流程（详见附图6）（2）材料、设备进场检验工程使用材料根据国家标准以及投标书中列出的生产厂家对采购的产品质量进行验证，并对以下方面进行检查：主要材料采购时应同时签订定货合同，明确质量目标和生产日期，保证工程的顺利进行。
1）施工负责人、工长、技术人员依据施工图纸认真制订详尽的材料、设备计划，拟订材料、设备进场时间，由项目经理审核后交公司材料主管审批。
2）材料采购员严格按照公司相关采购文件进行采购，杜绝假冒、伪劣产品进入施工现场。
3）材料进场检验：察看外观质量，检查产品规格、型号、计量和点验产品数量，测量产品几何尺寸，认真填写采购产品记录，如验证时发现与合同不符或不合格产品时，上报上级部门进行评审或立即清除退货。
4）检验产品的合格证，检测报告及相关的材质检验报告单，如发现上述资料内容与产品不相符或资料过期时不应接收此批产品。
消防工程电系统施工(3篇)

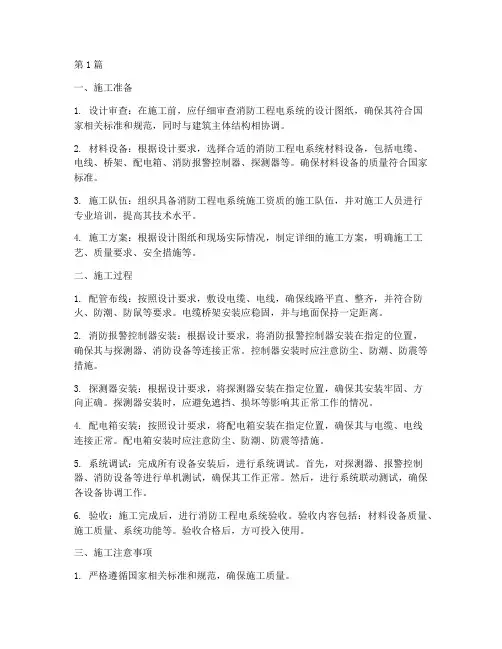

第1篇一、施工准备1. 设计审查：在施工前，应仔细审查消防工程电系统的设计图纸，确保其符合国家相关标准和规范，同时与建筑主体结构相协调。
2. 材料设备：根据设计要求，选择合适的消防工程电系统材料设备，包括电缆、电线、桥架、配电箱、消防报警控制器、探测器等。
确保材料设备的质量符合国家标准。
3. 施工队伍：组织具备消防工程电系统施工资质的施工队伍，并对施工人员进行专业培训，提高其技术水平。
4. 施工方案：根据设计图纸和现场实际情况，制定详细的施工方案，明确施工工艺、质量要求、安全措施等。
二、施工过程1. 配管布线：按照设计要求，敷设电缆、电线，确保线路平直、整齐，并符合防火、防潮、防鼠等要求。
电缆桥架安装应稳固，并与地面保持一定距离。
2. 消防报警控制器安装：根据设计要求，将消防报警控制器安装在指定的位置，确保其与探测器、消防设备等连接正常。
控制器安装时应注意防尘、防潮、防震等措施。
3. 探测器安装：根据设计要求，将探测器安装在指定位置，确保其安装牢固、方向正确。
探测器安装时，应避免遮挡、损坏等影响其正常工作的情况。
4. 配电箱安装：按照设计要求，将配电箱安装在指定位置，确保其与电缆、电线连接正常。
配电箱安装时应注意防尘、防潮、防震等措施。
5. 系统调试：完成所有设备安装后，进行系统调试。
首先，对探测器、报警控制器、消防设备等进行单机测试，确保其工作正常。
然后，进行系统联动测试，确保各设备协调工作。
6. 验收：施工完成后，进行消防工程电系统验收。
验收内容包括：材料设备质量、施工质量、系统功能等。
验收合格后，方可投入使用。
三、施工注意事项1. 严格遵循国家相关标准和规范，确保施工质量。
2. 注意施工现场的安全，遵守施工现场的安全规定，防止事故发生。
3. 加强施工过程中的沟通与协调，确保各环节顺利进行。
4. 重视施工过程中的质量控制，发现问题及时整改。
5. 加强对施工人员的培训，提高其技术水平。
总之，消防工程电系统施工是确保建筑安全的重要环节。
消防水电安装施工方案范文
消防水电安装施工方案概述在建筑物的设计和施工过程中，消防系统、水电系统的安装施工是一项重要的工作，其关系到建筑物使用安全和舒适度，施工质量的高低对建筑物的安全、可靠和使用寿命产生重要影响。
本文将主要介绍消防水电安装施工方案，包括施工前准备、施工流程、施工要求等方面，以及施工中可能遇到的一些问题和应对措施。
施工前准备在消防水电安装施工前，要对施工区域进行安全评估，尤其是需要关注建筑的结构安全，以防施工过程中发生安全事故。
同时还需要注意以下几点：安全防护在施工现场周围设置安全防护措施，封闭施工区域，以免施工过程中的杂物飞溅受伤人员。
现场考察在施工前需要对现场进行考察，对水和电的路线、电气杆、墙壁等进行测量，以便制定安装方案。
物料准备在施工前要根据施工图纸和相关规定确定所需物料和材料，并按照工程要求进行采购及调配。
人员分工与培训在施工前要根据工作要求制定人员分工，并对每个人员进行必要的技能培训和安全教育。
施工流程消防水电安装施工按照下面的流程来进行：安装电气线路和插座1.按照预定的路线规划方案，在墙壁上钻孔，设定水电插座和电气线路盒。
2.安装电线，并按照规定控制电气设备的安装位置。
安装卫生间水管1.根据设计图纸，在墙壁上设定卫生间的排水管路和进水管路，确认管路穿过的洞孔。
2.安装排水系统和进水系统。
安装消防铁管1.制定铁管的规划方案，确认消防铁管的穿越路线。
2.确认安装的消防铁管数量、口径和管径、止回阀、喷头等。
3.开始安装消防铁管，注意消防管路的高度及倾斜度，确保管道的连接口严密无漏。
安装消防设施安装消防设施之前，应根据业主的要求进行详细的规划和设计，应同时考虑装置在不同楼层的火灾报警器、自动喷水灭火系统、灭火器和灭火器柜等，确保消防系统可靠、有效。
施工要求在消防水电安装过程中，要注意以下要求：保持清洁施工现场应保持清洁，防止砂石和灰尘污染水道系统。
技术标准施工技术要达到国家标准和相关规定的要求。
施工质量保证施工质量，所有水电设备及管道安装严格按照规定要求检测，确保不出现水漏、电漏、设备损坏等情况。
消防水电安装施工方案1
消防水电安装施工方案1一、前言在建筑工程中，消防水电安装是关乎人员生命安全的重要环节。
本文将针对消防水电安装的施工方案进行详细介绍，以确保工程质量和安全。
二、设计概述1. 消防水系统•消防水系统包括：消防给水系统、消火栓系统、喷淋系统等。
•设计原则：根据相关法规和标准要求设计，确保供水充足、操作方便。
•特殊要求：对消防给水泵、水箱等设备进行选型，提高系统可靠性。
2. 消防电气系统•消防电气系统包括：火灾报警系统、应急照明系统、自动喷水灭火系统等。
•设计原则：保证系统稳定可靠、报警准确及时。
•特殊要求：对电缆敷设、报警主机布置等进行详细规划。
三、施工步骤1. 消防水系统施工步骤(1) 前期准备•确认设计图纸，并与设计人员进行沟通；•准备所需材料和设备，包括管道、阀门、泵等。
(2) 施工过程•进行管道布置和连接；•安装消火栓、喷头等设备；•连接给水管道，进行系统调试。
(3) 系统测试•进行压力测试，确保管道无漏水；•检查消火栓、喷头等设备工作正常。
2. 消防电气系统施工步骤(1) 前期准备•确认设计图纸，准备所需电缆、控制盘等设备；•理清布线路线位置，标明线路走向。
(2) 施工过程•进行电缆敷设和接线；•安装火灾报警器、应急照明灯等设备；•进行系统接地。
(3) 系统测试•联通电源，测试报警系统、照明系统等设备是否正常；•检查系统投运后的运行情况。
四、施工质量控制•施工过程要有专人进行监督与验收；•对系统进行严格测试与调试，确保质量符合设计要求；•完成施工后，做好档案资料整理，方便日后运维管理。
五、总结本文对消防水电安装的施工方案进行了详细阐述，从设计概述到施工步骤再到质量控制，都提供了具体而清晰的指导。
在实际工程中，施工人员要严格按照方案要求进行操作，确保工程顺利完成，达到预期效果。
以上就是消防水电安装施工方案1的相关内容，希望对您有所帮助。
消防系统安装工程施工方案
一、工程概况本项目为XX大厦消防系统安装工程，位于XX市XX区XX路XX号。
工程范围包括消防报警系统、自动喷水灭火系统、消火栓系统、气体灭火系统等。
工程总建筑面积为XX万平方米，地上XX层，地下XX层。
二、施工组织机构及人员配备1. 施工项目经理：负责全面管理施工现场，协调各部门工作。
2. 技术负责人：负责施工技术指导、施工方案编制、施工质量控制等。
3. 质量检查员：负责施工现场质量检查、验收、整改等工作。
4. 安全员：负责施工现场安全管理、安全检查、安全教育培训等。
5. 施工班组：负责具体施工工作，包括管道安装、设备安装、线路敷设等。
三、施工工艺及方法1. 消防报警系统安装（1）在消防控制室安装消防报警控制器，并进行调试。
（2）在各个楼层、房间安装感烟探测器、手动报警按钮等设备，并进行调试。
（3）在消防控制室安装消防电话，并与各楼层、房间手动报警按钮连接。
2. 自动喷水灭火系统安装（1）在建筑物内敷设消防管道，包括主管道、支管道、喷头等。
（2）安装消防水泵，并进行调试。
（3）安装消防水箱，并确保消防水箱水位符合要求。
3. 消火栓系统安装（1）在建筑物内敷设消火栓管道，包括主管道、支管道、消火栓等。
（2）安装消火栓箱，并确保消火栓箱内设备齐全。
4. 气体灭火系统安装（1）在建筑物内敷设气体灭火管道，包括主管道、支管道、喷头等。
（2）安装气体灭火控制器，并进行调试。
（3）安装气体灭火启动装置，并与气体灭火控制器连接。
四、施工进度安排1. 施工准备阶段：1个月2. 消防报警系统安装：2个月3. 自动喷水灭火系统安装：2个月4. 消火栓系统安装：1个月5. 气体灭火系统安装：1个月6. 工程验收阶段：1个月五、质量控制措施1. 严格按照国家相关规范、标准进行施工。
2. 对施工人员进行专业培训，确保施工人员掌握施工技能。
3. 对施工材料进行严格检验，确保材料质量符合要求。
4. 加强施工现场管理，确保施工质量。
消防系统安装工程_施工方案
一、工程概况本项目为某建筑物消防系统安装工程，包括消防报警系统、消防喷淋系统、消防栓系统等。
施工地点位于我国XX市，建筑面积约为XX平方米。
施工工期为XX天。
二、施工组织机构及人员配置1. 施工项目经理：负责全面协调、指挥、监督施工现场的各项工作。
2. 技术负责人：负责施工技术指导、施工方案制定、施工质量控制等工作。
3. 施工员：负责现场施工管理、进度控制、材料管理等。
4. 质量检验员：负责施工过程中的质量检查、验收等工作。
5. 安全员：负责施工现场的安全管理、安全培训等工作。
三、施工方案1. 施工准备（1）施工图纸及技术资料：熟悉施工图纸，了解工程概况，掌握施工技术要求。
（2）材料及设备：确保材料及设备符合国家及行业相关标准，并进行检验、试验。
（3）施工人员：组织施工人员培训，提高施工技能及安全意识。
2. 施工工艺（1）消防报警系统安装1）根据设计图纸，确定报警控制器的位置，进行预留孔洞、预埋管等工作。
2）安装报警控制器、探测器、手动报警按钮等设备，并进行接线、调试。
3）测试报警系统，确保其正常运行。
（2）消防喷淋系统安装1）根据设计图纸，确定喷淋头的位置，进行预留孔洞、预埋管等工作。
2）安装喷淋头、阀门、压力表等设备，并进行管道连接、调试。
3）测试喷淋系统，确保其正常运行。
（3）消防栓系统安装1）根据设计图纸，确定消防栓箱的位置，进行预留孔洞、预埋管等工作。
2）安装消防栓箱、消防栓、消防软管卷盘等设备，并进行管道连接、调试。
3）测试消防栓系统，确保其正常运行。
3. 施工质量控制（1）严格按照施工图纸及施工规范进行施工。
（2）对施工过程中发现的问题，及时进行整改。
（3）施工完成后，进行质量验收，确保工程质量达到国家及行业相关标准。
4. 施工安全（1）施工现场设置安全警示标志，加强安全宣传。
（2）施工人员必须佩戴安全帽、安全带等防护用品。
（3）加强施工现场用电、用火管理，防止火灾事故发生。
四、施工进度安排1. 施工准备阶段：5天2. 消防报警系统安装：10天3. 消防喷淋系统安装：10天4. 消防栓系统安装：10天5. 施工验收：5天总计：40天五、结语为确保消防系统安装工程顺利进行，本施工方案将严格按照国家及行业相关标准进行施工，确保工程质量、安全、进度。
消防电气及火灾自动报警系统工程安装方案
消防电气及火灾自动报警系统工程安装方案一、一、施工工艺流程安装准备→消防系统配管及布线→探测器安装→火灾报警控制器安装→消防控制设备安装→系统调试。
二、二、电气施工方法及质量要求1.电气配管一般要求1.1当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。
埋入建筑物，构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于30mm。
1.2电线保护管的弯曲处，不应的折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。
1.3当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线。
1.4电气保护管的管口和切口要平滑，不应有毛刺，钢管连接处的管内表面应平整、光滑。
2.电气钢管敷设和连接2.1钢管的内壁、外壁均应作防腐处理。
当埋设于混凝土内时，钢管外壁可不作防腐处理；直埋于土层内的钢管外壁应涂两度沥青；采用镀锌钢管时，锌层剥落处应涂防腐漆。
设计有特殊要求时，应按设计规定进行防腐处理。
2.2钢管的连接符合下列要求：1）采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2；连接后，其螺纹宜外露2—3扣。
螺纹表面应光滑、无缺损。
镀锌钢管和薄壁钢管必须采用螺纹连接或套管紧定螺钉连接，不得采用焊接。
2）采用套管连接时，套管长度宜为管外径1.5—3倍，管与管的对口处应位于套管的中心。
套管采用焊接连接时，焊缝应牢固严密；采用紧定螺钉连接时，螺钉应拧紧。
2.3钢管与盒(箱)或设备的连接应符合下列要求：暗配的黑色钢管与盒(箱)连接可采用焊接连接，管口宜高出盒(箱)内壁3—5mm,且焊后应补涂防腐漆；明配钢管或暗配的镀锌钢管与盒(箱)连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2—3扣。
2.4钢管的接地连接应符合下列要求：1)当黑色钢管采用螺纹连接时，连接处的两端应焊接跨接接地线或采用专用接地线卡跨接。
2)镀锌钢管或可挠金属电线保护管的跨接接地线宜采用专用接地线卡跨接，不应采用熔焊连接。
消防水电安装施工方案
消防水电安装施工方案1. 引言本文档旨在提供消防水电安装施工方案，确保建筑物内部的消防水电系统安全可靠。
消防水电系统是建筑物的重要组成部分，对消防安全起着至关重要的作用。
本方案将涵盖消防水源、供水系统、消防电源、继电设备、控制装置等多个方面的内容。
2. 消防水源消防水源是消防系统正常运行的基础，常用的消防水源有自备水源和城市供水两种形式。
本方案中将采用城市供水作为主要消防水源。
2.1 城市供水接入为确保消防供水的稳定性和可靠性，建议在建筑物主入口附近安装消防水源接入设施。
具体步骤如下： 1. 确定城市供水管道的位置和走向。
2. 将消防供水管道与城市供水管道连接，并进行必要的密封和固定。
3. 安装必要的消防接口，并确保其符合国家标准和相关要求。
2.2 消防水箱消防水箱是储存供水的重要设备，为保障消防系统的连续供水，消防水箱应具备一定的容量和可靠性。
具体步骤如下：1. 根据建筑物的消防需求确定消防水箱的容量。
2. 安装消防水箱，并确保其稳固可靠。
3. 连接消防水箱与供水管道，并采取密封措施，防止水源泄漏。
4. 定期维护和检查消防水箱，确保其正常运行。
3. 供水系统供水系统是消防水源到消防设备之间的输送系统，主要包括消防管道、阀门和喷头等组成部分。
本方案将介绍供水系统的设计和施工要求。
3.1 消防管道消防管道是供应水源到消防设备的主要传输通道，应具备一定的强度和耐腐蚀性。
具体步骤如下： 1. 根据建筑物的消防需求和设计要求，确定消防管道的直径和材料。
2. 安装消防管道，并确保其直线度和垂直度符合规范要求。
3. 对消防管道进行冲洗清洁，并进行必要的防腐处理。
3.2 阀门和喷头阀门和喷头是供水系统的重要组成部分，用于控制水流和喷射方向。
具体步骤如下： 1. 安装必要的阀门和喷头，并按照消防设备的布置进行合理的安装位置选择。
2. 对阀门和喷头进行密封和固定，确保其可靠性和灵活性。
3. 阀门和喷头的选择应符合国家标准和相关要求。
消防系统安装工程标准规范
消防系统安装工程标准规范1. 引言本文档旨在规范消防系统安装工程的标准和规范，以确保工程的安全性和有效性。
2. 范围本标准适用于各类建筑物的消防系统安装工程，包括但不限于住宅、商业建筑、工业厂房等。
3. 安装要求3.1 消防系统应根据建筑物的类型、结构和用途进行设计和安装。
3.2 消防系统的设计和安装应符合国家相关法律法规和技术标准的要求。
3.3 消防系统的安装应由具备相应资质和经验的消防工程公司进行，并按照相关规范进行操作和验收。
3.4 消防系统的安装过程中，应采取必要的安全措施，确保施工人员的人身安全和工程的质量。
3.5 消防系统的设备和材料应符合国家相关标准，并具备相应的质量认证。
4. 施工验收4.1 消防系统的施工完成后，应进行相关验收，确保系统的功能和质量达到设计要求。
4.2 验收包括但不限于消防设备的检测、管道的压力测试、系统的功能测试等。
4.3 验收结果应记录并及时报告建设单位和相关部门。
5. 管理与维护5.1 消防系统的维护由建设单位负责，建设单位应建立健全的消防系统管理制度。
5.2 消防系统的维护应按照设备和管道的要求进行定期检查、清洁和维修。
5.3 若发现消防系统存在故障或损坏，应及时修复或更换。
5.4 建设单位应定期进行消防演，提高员工的灭火和疏散能力。
6. 责任与监督6.1 建设单位应明确消防系统施工的责任和义务，并按照相关法规进行监督和管理。
6.2 监督部门应加强对消防系统施工的监管，确保施工符合法规和标准要求。
6.3 对违反本标准和相关法规的行为应依法追究责任。
7. 附则7.1 本标准自发布之日起生效，并取代之前的有关消防系统安装工程的标准和规范。
7.2 对于特殊建筑物和特殊环境，可以根据实际情况制定相应的补充标准和规范。
7.3 对于本标准中未涉及到的问题，可以参照国家相关技术标准和法规进行处理。
以上是关于消防系统安装工程的标准规范，希望能对相关工程的安全和有效进行规范和指导。
消防及联动控制系统安装与维护 文档预览
（GB50116-98） 的规定。
■ （4） 各种报警控制装置的安装位置、型号 、数量 、类别 、功能及安装质 量 ，经复查应符合施工图的要求。
.
4
三 、学习任务
■ 1． 项目任务 ■ 本项目是在上一个项目设施的基础上完
成本项目组系统的测试和其他项目组系 统的验收 。编写调试记录 、验收记录 、 调试报告和竣工表。
.
5
2． 任务流程图
.
6
四 、实施条件
■ 要完成该项目 ，首先必须有一个已经完 成安装施工的消防报警及联动控制系统， 同时需要准备测试与调试的工具。
应不小于20MΩ。
.
10
安装工地的探测器 、报警控制器等在安 装就位之前进行一些基本性能试验 ，试验工作需在干燥 、无粉尘、 无振动 、无烟雾的常温室内进行 ， 试验人员应全面熟悉火警设备 的各项性能后 ，才能进行试验。
■ 一般来说都有专用设备可以对探测器进行试验 ， 如果施工现场没 有专用的检查设备 ，可利用报警控制器代替 ，给报警控制器（区 域或集中均可） 接出一个报警回路 ，接上探测器底座 ，注意不要 忘记连接终端电阻 ， 然后利用报警控制器的报警 、 自检等功能 ， 对探测器进行单体试验 ， 当试验感温探测器时 ， 热源采用750W 电吹风，在距离探测器500mm处， 向探测器吹热风 ，使探测器发 出报警信号 。 目前国内外对探测器的定量试验只在出厂前进行 ， 在安装施工现场一般只作定性试验 。对有关探测器的反映灵敏度 等 ，还没有一种有效的试验方法。
消防系统安装
水电安装----消防系统安装一、施工准备1、组织有关技术人员对业主提供的相关文件及施工图纸会审，2、依据施工图编制出各项目内设备名称、型号、规格及要求到货时间，并书面通知有关部门提前进入，确保工程进度要求。
3、依据施工图编制汇总出项目内各种钢材、钢板、钢管及型钢、配件等到材料的总用量，并根据总进度制定出分期分批供应时间表。
4、安排好建筑安装用施工机械。
5、在建筑安装前配合土建、结构预埋预留作业中，现场各专业人员应进一步核对尺寸，找准位置，确认无误后，经土建、结构、建筑安装技术负责人（工程师）和工程监理（必要时还请设计单位，建设单位参加）办理签证手续后，才可进行预埋预留作业。
二、水喷淋系统安装：2、安装准备：2.1熟悉图纸并结合安装现场复核管路、标高是否有交叉及排列不当，及时与设计人员研究解决，办理洽商手续。
检查预埋件、预留洞是否正确，如需临时剔凿与土建单位洽商办理，必要时经设计单位同意。
2.2进厂设备、材料检验：进厂设备材料规格、型号应满足设计要求：外观整洁、无缺损、变形及锈蚀；镀锌或涂漆均匀无脱落；法兰密封面应完整光洁，无毛刺及径向沟槽；设备配件应齐全；报警阀逐个进行渗漏试验，阀门、喷头的强度、严密性试验抽查结果应满足施工验收规范的要求。
3．管网安装：3．1 自动喷淋管线，采用热浸内外镀锌钢管，丝接或卡箍连接，管材压力等级为1.25MPa。
当管径小于100mm时螺纹连接；当管径大于等于100mm时卡箍连接。
3．2 管道安装前校直管子并清除内部杂物，停止安装作业时，管道敞口应封堵好。
3．3 管道水平安装宜设0.002-0.005的坡度，坡向泄水装置。
3．4 自动喷水灭火系统管道支吊架选材及做法应满足98S10施工图册要求，支吊架最大间距符3．5 水喷淋干管，每根配管长度不宜超过6m，直管段可把几根连接在一起，采用倒链安装。
也可调直后，编号宜顺序安装，吊装时应先吊起管道一端，待稳定后再吊起另一端。
消防工程供电系统专项施工方案
消防工程供电系统专项施工方案
1.引言
本施工方案旨在设计与构建一个可靠的消防工程供电系统，以确保消防设备在火灾发生时能够正常运行。
本文档将详细阐述供电系统的设计、施工及验收流程。
2.供电系统设计
2.1 供电负荷计算
根据消防设备的功率和数量，进行供电负荷计算，确保供电系统满足消防需求，并考虑未来扩展的可能性。
2.2 供电路径设计
确定供电路径，包括主干线路、分支线路和最终供电点，保证供电的稳定性和可靠性。
2.3 电缆布线设计
设计电缆布线方案，考虑电缆的规格、材料和敷设方式，以最大程度地减少电缆的损耗和故障。
2.4 配电箱设计
根据供电负荷计算结果，设计合适的配电箱，安装相应的保护设备，以确保供电系统的安全性和可靠性。
3.供电系统施工
3.1 施工准备
组织专业人员，准备所需材料和工具，并确保施工场所符合安全要求。
3.2 电缆敷设
按照电缆布线设计方案进行电缆敷设，确保电缆的质量和安全性。
3.3 配电箱安装
根据设计要求，安装配电箱，并进行线路的连接和调试。
3.4 系统测试
对供电系统进行全面测试，确保各个设备的正常运行和连接的可靠性。
3.5 安全验收
根据相关规定，进行供电系统的安全验收，确保施工过程符合安全标准和法规要求。
4.总结
本文档详细介绍了消防工程供电系统的专项施工方案，其中包括供电系统设计、施工过程和验收流程。
通过严格按照本方案进行施工，可确保供电系统的稳定性和可靠性，从而提高消防设备的工作效率和安全性。
建筑工程消防工程水电安装施工方案范本
水电消防安装施工方案第一节工程简介一、工程概况工程名称:XXXXXXXX工程建设单位:XXXXXXXX公司工程地点:XXXXXXXXXXXX工程规模:框架、层数1栋4座12层并联小高层,总建筑面积约19781平方米.二、工程主要内容给水系统工程、排水系统工程、热水系统工程、电气系统工程.三、工程特点1、该工程项目作为XXXXXX工程.其装修到位,内部设施完备、土建、安装施工要求质量优良.安装工程需要与土建互相配合、协调,方可确保工程按期交付使用.2、本工程施工、专业多,不同专业交叉频繁,具有高度协调性.3、本工程XXX个日历天,且为硬性工期,本工程给排水、电气安装,为此其要求的施工工作人员必须具有高度的责任性、专业性.四、编制依据●XXXXXXXX招标文件.●XXXXXXXX工程给排水、电气施工图.●公司的《质量手册》、《程序文件》、《作业指导书》等质量保证体系文件.●国家现有的给排水、电气施工及验收规范.●《建筑电气工程施工质量验收规范》GB50303-2002.●《建筑排水硬聚氯乙稀管道施工及验收规范》CJJ30-89●《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002.第二节工程管理目标及组织机构一、管理目标质量目标:工程竣工交验一次性合格率100%,确保达到优良工程标准.工期目标:保证按总工期要求.安全目标:安全事故为零.二、管理原则在项目部的统一领导下,严格按照合同精神,对本工程推行项目法管理.由项目部实行“统一组织、统一协调、统一结算”的三统一原则.本工程将在ISO9001标准所规范的质量保证体系下,推行全面计划管理,全面质量管理,材料管理及施工技术事件控制等现代化的管理方法,确保管理目标的实现.1、实行项目法管理项目经理是公司的全权代表,设置项目的组织机构,对项目实行质量、进度、成本控制,负责履行合同.项目经理参与组织编制施工组织设计,根据国家法规和有关标准、规范以及项目的特点、重点,依照公司的经营宗旨和质量方针,制订质量保证措施,安全文明施工等其他技术措施,编制施工计划安排进度,做好动态管理,每周召开生产协调会,解决生产和技术问题,合理调配劳动力,做到进度、质量两不误.对重大设计变更或其他方面的变动,及时调整计划,不得有违目标.施工过程中要注意施工成品保护及与各专业的协调配合,对其在敞开式的施工产品纳入防护范围,协调各专业的交叉作业配合,强化计划管理,服从甲方、监理的指导和监督,按即定的质量目标、工期目标完成合同任务,达到优良工程.2、全面计划管理全面计划管理主要是指在施工进度、人力、机具、材料等方面,实行全面的计划管理及统筹,确保工程在可控的条件下展开.全面计划管理主要体现在计划的编制、执行、调整几个环节上,我们根据工程的情况,依据施工总网络计划,编制好人力、机具及材料计划,同时应将进度计划细化为月、周计划,并在施工中实施.同时通过执行的反馈,及时地对月、周计划进行调整,并同时调整好人力、材料及机具计划,在此过程中,应遵守确保重点照顾一般的原则实施动态管理,实现人力、物力的优化配置.具体工作内容:月、周计划的编制,下达及检查制度.周例会制度:对计划、质量、进度及施工存在的问题检查与解决.3、全面质量管理全面质量管理指对施工生产的全过程进行质量管理、施工技术交底、材料选用、施工过程的质量检查及施工完毕的质量检验与评定、反馈整改一系列工作中,严格控制施工质量,做到施工质量在每个环节都是可控的可追回的,从而实现施工质量的全面管理.4、材料管理材料管理从施工进度、成本、质量来说均是十分重要的,材料计划管理、材料计划服从于施工网络进度计划,确保施工用料的正常供应.材料质量控制,严格地执行ISO9001标准“采购”要素的规定,对分供方评审、进货、检验、贮存、标识等各方面均应加以严格控制,以确保材料的质量满足工程的要求.5、施工技术文件控制主要是熟悉有关资料,对施工图纸的会审,深化设计等工作的控制,包括对施工图、技术资料变更通知的控制,具体方法是设立项目专职资料员进行技术文件的收、发管理,并通过技术人员对班组发放施工工艺卡进行技术控制,施工班组凭施工工艺卡开展施工工作.从而防止错用、漏用技术文件,确保工程严格按照已审批的技术文件进行.三、组织机构设置水、电安装工程施工管理设置为:项目经理、主管水电安装工程师、电气工程师、给排水工程师、专职质安员、资料员、材料员.四、项目部管理人员岗位职责1、项目经理项目经理全权负责项目管理和履行项目施工合同工作,并有权做出决定.全面负责本项目的管理工作,是本项目的行政负责人,对项目的生产、经营、安全、质量等各方面负全责.项目部是本工程施工方面的指挥和协调中心,对内协调各施工班组之间的接口关系,对外协调与当地政府,当地相关部门的各种关系,协调业主、承包商的关系.全权调动本项目资源.2、主管水电工程师全面负责本项目的技术质量和安全管理工作.组织或参加施工图纸的会审工作,对提出的问题要组织研究或提交甲方、设计院解决.负责编制施工组织施工技术方案.组织解决施工中的技术问题.严格执行施工图纸和规范.做好工程质量、安全、进度和成本控制.督促有关部门做好原始资料的积累,负责组织竣工资料的整理移交.3、水电工程师岗位职责负责实施本专业的施工方案、质量计划,、施工机具计划、进度计划等,及时安排施工班组任务,详细做好施工技术安全质量交底.坚持每天深入现场,监督检查施工班组质量、安全、进度、文明施工,发现问题及时整改,及时解决班组施工问题.负责工程防护、交付和服务有关工作的实施,负责各类质量记录资料的及时填写、整理,负责竣工图绘制.4、质安员岗位职责严格执行公司《质量方针》和《质量三级检查制度》,负责施工质量、安全检查,严格把好质量安全关,制止违章行为,对违章行为进行处罚.监督检查施工班组自检、互检及原始记录,检查施工班组的安全学习记录和签名,并建立安全档案.5、资料员岗位职责负责按规定要求收集,分类整理所有质量记录.负责做好三级文件和资料的控制清单、发放登记等具体工作,负责项目部所有受控文件和资料的借阅、保管.6、材料员岗位职责负责进货或库存物资不合格产品的评审处理.负责按要求做好产品标识和状态标识、分类堆放各种物质,确保库容整洁.检查落实仓库安全防火,防盗措施,做好危险品的保管.给水系统单体调试给水管道水冲洗系统调试给水管道水压试验干管管段加工预制管支架制作给水支管安装连接给水干管安装连接施工准备给水管道消毒施工定测支架防腐管支架安装给水管道通水试验UPVC管下料UPVC管通水试验UPVC管安装排水系统单体调试系统调试排水管道通球试验排水管安装连接排水管网水冲洗施工定测排水系统施工工序流程施工准备管支架安装管支架制作管段制作支架防腐装人员必须熟悉硬聚氯乙烯管的一般性能,掌握基本的操作要点,严禁盲目施工.2、施工定测根据给排水管线设计施工图纸及综合管线图,对施工现场的管线实际安装位置进行结构尺寸的测量工作,对给排水管线的线路走向在纵、横向,以及标高等方面进行详细的测量并记录.按实际测量的结果画出管路,管径、变径、预留管口、阀门位置等施工草图,并在实际安装的结构位置做上标记,按标记分段量出实际安装的标准尺寸,记录在施工草图上,然后按草图测量的尺寸预制,加工、校对且编号.该施工草图须按照项目部规定的相关程序进行审核、批准,并经施工现场监理工程师及其它相关专业进行核对、确认.若存在与设计图纸有较大的变动、变更时,还应取得设计部门以及相关部门的认定、批准.3、管支架制作及防腐给排水系统管道支、吊架在制作下料,钻孔时均不得用火焰切割方法,型钢的下料采用切割机.孔位的加工采用台式钻床,支吊架的焊接材料采用T420～T425.支架的管卡采用标准镀锌件,支架在制作完毕后采用防腐处理.4、管支架安装管道支架的安装,采用膨胀螺栓将支架底板与结构墙体进行固定,在进行固定工作时,必须要注意结构的安全性,不得有任何对结构有破坏性的固定.在固定支架前,预先根据施工图进行管线放线,根据给排水管路的走向以及管道的坡度进行测量放线,按照管道支架间距进行支、吊架的固定工作.5、给水系统管道安装给水系统(生活给水及热水),生活给水管材设计为PP-R硬聚氯乙烯管热熔接.水泵管及管件采用钢塑复合管沟槽式连接.a、管道安装的基本要求生活饮用水塑料管道选用的管材和管件应具备卫生检验部门的检验报告或认证文件.出厂日期、有效使用期限、出厂合格证和使用说明书.管材和管件的颜色应一致,无色泽不均及分解变色线、管材和管件的内外壁应光滑、平整,无气泡、裂口、裂纹、脱皮和严重的冷斑及明显的痕纹、凹陷,管道系统安装前,应对材料的外观和接头配合的公差进行仔细的检查,必须清除管材及管件内外的污垢和杂物.管道穿墙壁、楼板及嵌墙暗敷时,应配合土建预留孔槽,嵌墙暗管墙槽尺寸的宽度宜为de+60米米,深度宜为dc+30米米,PP-R塑料管道之间的连接采用热熔接,塑料管与金属管配件、阀门等的连接应采用螺纹连接或法兰连接.断管工具宜选用细齿锯、割刀或专用断管机具.断管时,断口应平整,并垂直于管轴线,应去掉断口处的毛刺和毛边,并倒角,倒角坡度宜为10 ～15 ,倒角长度宜为2.5～3.0米米.室内暗敷的塑料管道墙槽必须用1:2水泥砂浆填补.塑料管道穿过楼板时,必须设置套管,套管可采用塑料管,穿屋面时必须采用金属套管.套管应高出地面,屋面不小于100米米,并采取严格的防水措施.b、水泵机组的安装:用水平仪检查泵的基础,泵底座的地脚螺栓拧紧后,再检查泵法兰端面是否垂直,安装管路时,进水水管都应有支架,不应使泵的法兰受到过大的拉力而断裂.泵出口安装阀门的顺序为:吐出锥管→闸阀→止回阀→出水管.进水管安装时应水平或稍向下斜,任何部分都不应高于泵进水口,为保证泵入口的流速度均匀,靠近泵进口处不能直接装弯管,而应先接一段长度约3倍于管口直径的直管后再接弯管,各接口平面应用橡皮等垫片进行密封.底阀应竖直悬在水里,底阀与水底和周围墙壁的距离不应小于底阀的外径,淹没深度不应小于底阀外径的2倍.减运转,点动电机,时间不超过30秒,以检查转向是否符合箭头所示.c、阀门、阀件的安装阀门安装前,应作耐压强度试验.试验应以每批(同型号、同规格)数量中抽查10%,且不少于一个,如有漏、裂等不合格的应再抽查20%,仍有不合格的则须逐个试验.强度和严密性试验压力应为阀门出厂规定的压力,同时将试验结果进行记录以备查.阀门安装位置,方向应符合设计要求,阀门、阀件的连接应牢固、紧密,不得有渗漏现象.安装后,阀门与管道中心应垂直,操作机构灵活、准确.d、水压试验管道系统的水压试验应符合下列规定:(一)试验压力应为管道系统工作压力的1.5倍,但不得小于0.6米Pz.(二)对粘接连接的管道,水压试验必须在粘接连接安装24h后进行.(三)水压试验之前,对试压管道应采取安全有效的固定和保护措施,但接头部位必须明露.(四)水压试验步骤:(1)将试压管道末端封堵,缓慢注水,同时将管道内气体排出;管道充满水后,在无压情况下至少保持12h.(2)充满水后,进行水密性试验;(3)加压宜采用手动泵缓慢升压,升压时间不得小10米in;(4)将管内水加压到0.35米Pa,并保持2h,观察接头部位是否有漏水现象.(5)严密性试验合格后进行强度试验,管内试验压力达到设计压力1.00米Pa,10分钟内压力降不大于0.05米Pa,然后将试验压力降至工作压力,并保持2h,以不漏为合格.给水系统在压力试验合格后,须进行通水冲洗,冲洗水采用饮用水,冲洗前先检查管路系统内连接的所有附属设备、卫生间给水管应与主干管隔断,以免有体积较大的留存脏污、杂物等进入管道而引起堵塞,待主干管冲洗干净后,再冲洗各支管.并做好通水清洗和消毒记录.6、排水系统管道安装安装前应根据设计图纸密切配合土建做好预留洞.雨立、污、粪立管的安装,自下而上安装和固定方法施工.排水立管位置确定时应考虑侧墙和后墙饰面厚度自顶层吊线坠,弹正立管安装垂直中心线,作为控制立管垂直基准中心线: 测好管道尺寸进行断管,断口要平齐,管道粘接应将粘面砂纸打毛,并用干布擦净,粘接表面不沾有尘埃,水迹及油污,当表面沾有油污时,应用棉纱沾丙酮等清洁剂擦净,胶采用毛刷涂刷被粘接插口外侧及粘接承口内侧时,应轴向涂刷,动作迅速,涂抹均匀,即找准方向将管子轻轻插入承口,对直后挤压.管端插入深度至少应超过标记.并保证承插接口的直度和接口位置正确,且静置2～3分钟,插接过程中,可稍做旋转,但不得超过1/4圈,不得插到底后进行旋转.承插接口接完毕后,应立即将接头处多余的胶粘剂用棉纱或干布擦揩干净.当层高小于或等于4米时,每层设一个伸缩节,所有附件,管件必须用与管材同一厂家品牌,立管穿楼板处设置保护套管,排水管穿楼板、屋面的套管,重点注意防渗漏.严格按照“XX市建设工程质量通病治理措施”施工.排水管在转弯处,三通连处,存水弯均需带清扫门的管件,支管向干管连接时,排水管在弯处宜采用45度三通,主管与出户管(或排水横管)连接时,必须用一个45度弯头,这出户管放大一级管径,排水横管与主管相接不得用T形三通,宜采用45度三通.管道支架的位置,先选择在柱、混凝土墙、砖、梁上,然后才是楼板上.管道系统安装完毕,应对管道的外观质量和安装尺寸进行复核检查,检查无误后,再分层进行通水试验.排水系统按给水系统1/3配水点同时开放,检查排水是否畅通,有无渗漏.埋地管灌水试验的灌水高度不得低于底层地面高度 ,灌满水15分钟后,若水面下降,再灌满延续5分钟,以液面不下降为合格.三、卫生洁具安装卫生洁具安装《按99S304卫生设备安装》和《GB50242-2002》施工及验收规范施工.卫生洁具型号及颜色应由甲方、监理、设计院根据建筑装修的要求共同协商确定.安装卫生器具排水出口管承口的连接处必须严密不漏.排水支管的管径与坡度必须符合设计和施工验收规范要求.卫生洁具安装要与土建装修施工配合的时机应恰当,对卫生洁具安装后做好保护,防止污染、堵塞和损坏.第四节电气工程安装方案一、防雷安装工程质量控制按图纸和有关规范进行技术交底,制定操作和安全技术措施.备齐各种辅材,配备手锤、电焊机,接地电阻测试仪,操作人员验证上岗,根据土建结构进度,对基础钢筋、柱内引下线的焊接,其焊接长度大于6倍D(双面焊),焊缝饱满、光滑、无焊渣、气眼.预留测试点、接地点、基础接地焊完后,应测试接地电阻值,详细记录测试日期气候、测试仪表、参加人员、测试结果.并将隐蔽部分绘制平三、电线导管、电缆导管和线槽敷设本栋主干配线均采用镀锌金属桥架,且是认证定型产品,具有合格证.金属的导管和线槽必须接地(PE)或接零(PEN)可靠,并符合下列规定:(1)镀锌的钢导管,可挠性导管和金属线槽不得熔焊跨接接地线,以专用接地卡跨接的两卡间连线为铜芯软导线,截面积不小于4米米2.(2)当非镀锌钢导管采用螺纹连接时,连接处的两端焊跨接接地线,当镀锌钢导管采用螺纹连接时,连接处的两端用专用接地卡固定跨接接线.(3)金属线槽不作设备的接地导体,当设计无要求时,金属线槽全长不少于2处与接地(PE)干线连接.(4)非镀锌金属线槽间连接板的两端跨接铜芯接地线,镀锌线槽间连接板的两端不跨接接地线.但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓.(5)金属导管严禁对口熔焊连接,镀锌和壁厚小于等于2米米的钢导管不得套管焊连接.(6)当绝缘导管在砌体上剔槽埋设时,应采用强度等级不小于米10的水泥砂浆抹面保护,保护层厚度大于15米米.(7)暗配的导管、埋设深度与建筑、构筑物表面的距离不应小于15米米,明配的导管应排列整齐、固定点间距均匀.(8)绝缘导管敷设,管口平整光滑,管与管、管与盒(箱)等器件采用插入法,连接时,连接处结合面涂专用胶合剂,接口牢固密封.(9)直接埋入地下或楼板内的刚性绝缘导管在穿出地面或楼板易受机械损伤的一段,采取保护措施.(10)导管和线槽,在建筑物变形缝处,应设补偿装置.四、管内穿线管内穿线前应检查导线的型号规格是否符合设计要求,管子敷设是否符合要求.导线穿入线管前,在导线出入口处,应加护口保护导线.不同回路的导线,不应穿于同一根管子内,但对同类照明的几个回路,在满足管内足够空间前提下,允许穿同一根管内(不多于8根)管内导线包括绝缘层在内的总截面积不应大于管内截面积的40%,导线在管内不得有接头或扭结,其接头应在接线盒内连接.导线放线时应采用放线架.导线敷设后采用500伏摇表进行绝缘检查,应符合规范要求.导线穿管敷设时采用钢丝带线,并在管内放入适量的滑石粉,穿线时用力要均匀,以免损伤导线.五、电缆敷设质量控制电缆敷设前应先检查外表是否损坏,绞拧等情况,测试绝缘电阻按设计长度和实际路径计算每根电缆的长度,合理安排每根电缆,减少接头或浪废,符合规范要求后再进行施工.电缆保护管应制成喇叭口,管口光滑无毛刺,沿桥架敷设排列整齐,转弯处不得紊乱,间隙松度符合规范要求,桥架固定牢靠,支托架应接地,电缆弯曲半径,塑料电力、电缆≥15d,控制电缆≥15d.六、盘、柜安装及二次回路接线质量控制1、盘、柜在搬运和安装时应采取防震、防潮、防止柜架变形和漆面受损等安全措施.2、开箱检查型号、规格符合设计要求,设备无损伤,附件备件齐全,并有合格证件,设备应有铭牌.3、盘、柜安装前屋顶、楼板施工完毕,不得渗漏,室内沟道无积水、杂物,门窗安装完毕,装饰工作全部结束.4、二次回路结线应符合施工图,接线正确.5、导线与电气元件间采用螺栓连接,插接或压接等,均应牢固可靠.6、盘、柜内的导线不应有接头,导线芯线应无损伤.7、电缆芯线和所配导线的端部均应标明其回路编号,编号应正确,字迹清晰且不易脱色.8、配线应整齐,无绞拧,清晰、美观、导线绝缘应良好.9、交流三相线:A相——黄色,B相——绿色,C相——红色,中性线为淡蓝色,保护地线(PE线)为黄绿相间颜色.10、绿黄双色线只用于括记保护接地不能用于其它目的.淡蓝色只用于中性线或中间线.七、开关、插座、灯具安装质量控制1、开并、插座分明装和暗装,规格及安装位置必须符合设计要求;2、灯具位置设计在中心位的必须取中,特别是阳台灯从上往下在一垂直线上,成排灯具安装在一直线位置上,链吊日光灯双链平行,固定牢靠.3、单相三孔插座的接地线均应设在上方,插座的保护接地(接零)单独敷设,不能与工作零线混同.电器灯具的相线应经开关控制.4、采用TN-S系统接地线保护方式的,在整个系统中,中性线与保护线是分开的.该系统在正常工作时,保护线上不呈现电流,因此设备的外露可导电部分,也不呈现对地电压,比较安全.5、同一场所的开关,插座高差允许偏差3米米以内.盖板偏差0.5米米.6、预埋开关、插座盒高度为开关,插座的安装高度加上地面装饰面层的厚度 .第五节成品保护在整个施工过程中及施工结束以前,要加强对成品的保护,包括已装好的灯具、开关、插座、卫生洁具,对不同的施工阶段的成品作出不同的标记,在易损坏部分应加临时保护装置.如发现成品损坏应及时修整、更换,并保证系统性能完好.对其它施工项目的成品也应提高保护意识,在施工负责人同意后,方能动用,并及时复原.第六节安全文明施工措施一、各施工班组进场后,必须遵守现场规章制度 .二、施工现场堆放的成品、材料要整齐,要做到干一层清一层,做到工完场地清.三、库存物品应分类堆放,保证库内外清洁干净.四、成立安全文明施工小组,定期召开现场人员安全会议,搞好现场文明生产宣传,增强工人安全意识.五、施工现场从事焊接时,应做好防焊渣措施或挂“防火斗”.六、针对工程配合交叉作业面广、时间长,现场做好防物体打击及防高空坠落措施.七、由于工期紧,施工机具使用量大 ,现场必须采取措施保证用电安全及机械操作安全.八、落实安全文明生产奖罚制度 .附件：工程施工现场应急预案及安全保证措施一、编制原则1、以人为本,安全第一原则。
消防电气系统安装施工方案
消防电气系统安装施工方案1.1、火灾自动报警系统安装施工准备→线管敷设→穿管布线→检测→箱盒底座安装→接地→控制器安装→探测器、模块与元件编码安装→主机编程→开通调试→试运行→验收交工1.1.1、施工准备1.1.1.1、技术准备收集相关标准、规范、图集，如：《GB50116－98火灾自动报警系统设计规范》《GB50116－92火灾自动报警施工及验收规范》《电气装置工程施工用验收规范》《建筑电气安装工程图集》熟悉掌握设计图纸以用设备生产厂家用于本工程产品技术文件。
了解本建筑的结施图纸、建施图纸、装饰图纸及施工程序；制订各部施工工艺，确定导管敷设方位、出口坐标，箱、盒、柜等位置坐标。
制订项目质量计划，确定各工序检测内容、检测手段、检测仪器、确保工程优良。
向强电系统施工方提交受消防控制的开关柜、箱清单，以便其定货时，让生产厂家预留接口，留够控制模块安放空间。
1.1.1.2、材料准备落实火灾报警设备生产厂家，落实阻燃电缆电线货源。
1.1.1.3、人员准备选派经消防培训考核合格的并有上岗证的人员施工操作。
针对工程内容及特点，结合标准对参加施工人员进行施工前现场培训教育及安全生产教育。
1.1.1.4、机具准备：及时组织施工作业机具，检测仪器进场并及时试验，以确保工程顺利进行。
1.1.2、线管敷设1.1.1.1、凡埋设于顶板内的导管，接线盒必须随主体工程一次准确到位，采用的导管为钢管，加套管焊接连接，施焊牢固、严实，防止渗浆堵管，用专用工具煨弯，转弯圆韵，导管不变形，转弯半径均应大于6倍管径。
管径超过下列长度应加装接线盒，其位置应便于穿线，无弯时，30m；有一个弯时，20m；有二个弯时，15m；有三个弯时，8m。
不论吊顶与否，从顶板上出线均埋接线盒，当导管进入盒后，软材料填充内腔，牢固绑扎于模板上，其位置均放线确定，尤其是大开间场所应保持一直线上，尽量分隔均匀，由于梁、风口等影响，按规范要求进行。
1.1.1.2、凡嵌于墙内的箱盒，砌墙时只按尺寸留洞，导管进孔洞，待粉饰或贴面板时，弹击标高线根据粉层厚度埋设。
消防电安装工程施工方案[优秀工程方案]
![消防电安装工程施工方案[优秀工程方案]](https://img.taocdn.com/s3/m/045fe7a4aef8941ea76e05b3.png)
XXXXXXXXX消防电专项施工方案编制:审核:审批:XXXXX公司XXXXXXXXX项目部二零一八年五月十五日目录一、工程概况 (1)二、编制依据 (1)三、消防系统工程概况 (2)四、组织架构及岗位职责 (3)五、施工总则 (8)六、消防报警及联动系统 (8)七、气体灭火系统 (11)八.应急照明和智能疏散系统 (17)九.消防设备电源监控系统 (19)十、施工前期准备及施工工艺 (21)十一施工技术要求 (25)十二系统调试方案 (32)一、工程概况1.1 项目概况二、编制依据2.1业主提供的本工程建筑、结构、安装施工图;2.2本工程的招、投标文件和补充答疑;2.3《点型感烟火灾探测器》(GB4715-2005)2.4《点型感温火灾探测器》(GB4716-2005)2.5《手动火灾报警按钮》(GB19880-2005)2.6《火灾报警控制器》(GB4717-2005)2.7《消防联动控制系统》(GB16806-2006)2.8《城市消防远程监控系统技术规范》(GB50440-2007)2.9《电子信息系统机房设计规范》(GB50174-2008)2.10《民用建筑电气设计规范》(JGJ-16-2008)2.11《火灾报警设备图形符号》(GA/T 229-1999)2.12建筑设计防火规范 (GB50016-2014)2.13火灾自动报警系统设计规范 (GB50116-2013)2.14《火灾自动报警系统施工及验收规范》(GB50166-2007)2.15《电气装置安装工程电缆线路施工及验收规范》(GB-50168-2006)2.16《电气装置安装工程接地装置施工及验收规范》(GB/T-50169-2006)2.17《气体灭火系统设计规范》(GB50370-2005)2.18《气体灭火系统施工及验收规范》(GB50263-2007)2.19《工业金属管道工程施工及验收规范》(GB50235-2010)2.20《电气火灾监控系统》(GB14287-2005)三、消防系统工程概况XXXXXXXXXXX本工程消防电系统共设计有:消防报警及联动控制系统、气体灭火系统、消防电源监控系统、消防电源巡检系统、应急照明和智能疏散系统、火灾应急广播系统等系统.四、组织架构及岗位职责4.1组织架构图4.2管理人员配备表4.3项目管理人员职责表五、施工总则1、施工前制定出科学合理、切合现场实际针对性强、具有较强指导性的施工方案, 每一分项工程施工均严格执行方案先行的原则,做到施工准备充分,施工方案及技术交底逐层落实到位.2、协调消防电与其它机电专业管线之间的矛盾,认真审核图纸,解决现场消防电与其它机电专业之间的界面划分、技术配合,3、解决消防电各分项工程与常规机电安装工程及土建等专业之间的施工交叉和矛盾,严格进行作业面及工序之间交接.4、采用样板引路制,每个分项工程大面积开展施工前,先确立样板,经业主、设计、监理等各方验收合格后,再依样板开展大面积施工作业,样板作为施工的参照和检验标准.5、加强工序质量管理,严格逐层报验制度,材料、设备及工序质量未经报验验收合格,不得进行下一步工作,严把质量关.六、消防报警及联动系统6.1消防报警及联动系统构成及配置系统组成:火灾自动报警系统;消防联动控制系统;消防专用对讲电话系统;电梯监视控制系统;火灾应急广播系统;应急照明及非消防电源控制系统.6.2火灾自动报警及消防联动控制施工原则1)、一个完整的消防系统应包括火灾自动报警、灭火设施,信号指示以及消防联动控制装置、紧急广播、消防装用通讯等.系统符合我国有关法律法规,符合XX市消防管理条例和标准.2)、消防系统做为一个独立的系统,必须保证各个消防子系统的联动集成,以实现综合消防管理能力.3)、消防系统应该是整个建筑智能化系统的一个部分.消防系统应具备能与楼宇自动、电梯及其他系统联动,结合成为统一的安全防灾管理系统.6.3火灾自动报警系统1)、本工程采用集中报警控制系统.系统布线根据甲方选定设备厂家的技术性能要求施工.2)、探测器:各房间,车库、大剧院、小剧院、艺术馆等场所设感温探测器,感烟探测器.3)、在各出入口设手动报警按钮及消防对讲电话出线口.4)、在消火栓箱内设消火栓报警按钮.5)、在各层楼梯间、走道设置火灾声光报警显示装置.6.4消防联动控制系统应具有对全建筑消防设备的监测管理和联动控制能力.火灾报警后,消防控制室应根据火灾情况控制相关层的正压送风口及排烟阀、电动防火阀,并启动相应正压送风机、排烟风机,排烟防火阀280℃熔断关闭,防火阀70℃熔断关闭,阀、风机的动作信号要反馈至消防控制室.对消火栓泵、自动喷洒泵、加压送风机、排烟风机,既可通过现场模块进行自动控制也可在消防控制室的联动控制台上通过硬线手动控制,并接收其反馈信号.6.5火灾应急广播系统在消防控制室设置火灾应急广播机柜和操作台,系统采用110V定压输出方式.地下层、停车场、各层走廊和公共区域均安装扬声器.火灾应急广播按建筑自然层分路,当发生火灾时,消防控制室值班人员可根据火灾发生的区域,自动或手动进行火灾广播,及时指挥、疏导人员撤离火灾现场.消防紧急广播系统与公共区域的背景章乐共用,当发生火灾时消防控制中心可以根据火灾发生区域自动或手动切换,进行应急广播,指挥疏散和灭火.应当保证紧急广播时广播声级比背景噪声高出10-15DB.火灾确认后消防控制中心应按疏散顺序接通火灾报警装置的控制程序应符合下列要求:二层及二层以上发生火灾,应先接通本层和相邻的上下两层.首层发生火灾,应先接通本层、二层及地下各层.地下室发生火灾,应先接通本层、地下各层及首层.6.6消防专用对讲电话系统在消防控制室内设置消防专用对讲电话总机,除在各层的手动报警按钮处设置消防直通对讲电话插孔外,在水泵房、消防电梯轿箱、电梯机房、等处设置消防专用对讲电话分机,专用对讲电话分机底距地1.4米.消防控制室设119专用报警电话.消防控制中心应安装一部直通外部的电话分机.消防控制中心直通电话总机与各个分机、对讲电话插口之间均可以相互呼叫对话.6.7电源及接地所有消防用电设备均采用双路电源供电并在末端设自动切换装置.消防控制室设备还要求设置蓄电池作为备用电源. 消防系统接地利用大楼综合接地装置作为其接地极,设独立引下线.七、气体灭火系统7.1施工内容为了保证每个喷嘴喷出的药剂符合设计的流量、压力及喷射时间,烟烙尽气体灭火系统的施工将严格按设计图纸和相应的技术文件进行,不得随意更改.灭火系统的施工将按国家规范要求做好施工记录.防护区地板下、吊顶上或其它隐蔽区域内的管道将做好隐蔽工程中间验收记录.集流管的制作、阀门、高压软管的安装、管道及支架的制作、安装以及管道的吹扫、试验、涂漆将符合本大纲的规定.钢瓶组的操作面距墙或操作面之间的距离不小于1.0米,钢瓶瓶头阀上的压力表朝操作面,安装高度和方向一致;每个钢瓶组的正面标有灭火剂名称和钢瓶的编号.钢瓶的安装严格按照图纸设计要求进行,钢瓶的位置数量尽量与图纸相符,电磁阀安装在指定的主动钢瓶瓶头阀上,而每个选择阀上均安装电磁阀.瓶头阀直接与电磁阀连接,选择阀则通过一个转换接头与电磁阀连接.同一防护区的主动钢瓶上的电磁阀和选择阀上的电磁阀分别接入控制盘的2个释放回路上,也可以串联接入控制盘的1个释放回路上,瓶头阀和选择阀的就地手动启动器分别装在各自的电磁阀上,在系统交付使用前,电磁阀与释放回路断开.瓶头阀就地启动器安装在指定的主动钢瓶的瓶头阀上和选择阀上,在应急操作时,所需的拉力不超过178 N和移动距离不大于356米米,瓶头阀就地手动启动器平时置于“SET”位置,应急操作时才拔开锁定销,拉动操作手柄,开启主动钢瓶和选择阀.高压施放软管是5/8英寸内径的双层金属编织橡胶软管,连有铜质接头和内置单向阀,它是连接钢瓶和集流管之间的管道,高压施放软管的内置单向阀能防止部分钢瓶拆下后(软管仍连在集气管上),其它钢瓶喷射时引起系统药剂损失.集气管是高压工作管道,满足15 米Pa的工作压力.集气管的规模和形式根据所连接的钢瓶数量和布置方式决定,并严格按照图纸要求进行制作,集气管的范围包括自高压施放软管出口至减压装置之间的管道,但当电磁选择阀置于减压装置后面时,减压装置至电磁选择阀之间的连接管道的工作压力也是15 米Pa.集气管可采用焊接方式加工,也可以采用螺纹连接方式加工,螺纹连接处可采用聚四氟乙烯胶带作密封介质.必要时,在局部位置采用法兰连接.集气管内外进行镀锌防腐处理.减压装置的作用是将钢瓶中的储存压力(15 米Pa)精确的减至(7米Pa).口径2英寸以下(含2英寸)的减压装置的外壳是由锻钢制成的,孔板为不锈钢.口径2英寸以上的则全部由铜制成,减压装置安装时注意外壳上永久性箭头标志表示的箭头方向与管道中气体流动方向一致.选择阀适用于组合分配的灭火系统中,可以引导药剂流向指定的保护范围.每个保护区的气体输送管上安装一个相应尺寸的选择阀,选择阀设备置于钢瓶间,选择阀上有气体流动方向标志,安装时按照标志的方向将选择阀安装在气体输送管上.1/2-11/2in.的选择阀用丝口连接,2in.以上的选择阀用法兰连接,法兰连接密封垫采用金属密封垫圈.在选择阀顶部装上电磁阀,电磁阀接在气体灭火控制盘的释放回路接口上(在系统未调试完成前,电磁阀不可接入释放回路).每个选择阀上都安装一个应急操作的选择阀就地手动启动器,为便于操作和维修,选择阀的安装高度为1.5米左右.每个选择阀上有标明保护区名称的永久性标志,如指示牌.气体输送管道采用流体输送用无缝钢管《GB/T8163-1999》,气体管道采用焊接和螺纹的连接方式,或用法兰连接的方式,3英寸以下口径的管道用螺纹连接,4英寸以上的管道用法兰连接.与2“或2“以上的选择阀连接时,配制与实物法兰相配的配对法兰,法兰的压力等级为14.7米Pa级.与系统其它设备连接的管道,采用美国标准的NPT锥管螺纹.与法兰焊接连接的管道焊接后进行内外镀锌,减压装置下游螺纹连接的管道可采用镀锌无缝钢管,但管道套丝后在螺纹的表面作防锈蚀处理,管道的安装平行于墙壁或楼板,同时管道的周围有足够的空间,以方便管道的安装和维修.管道穿越楼板、墙壁或建筑物的变形缝时,在楼板或墙壁中加设金属套.当管道穿越墙壁时,套管的长度与墙壁的厚度相等,当穿越楼板时,套管的长度高出地板50米米.管道与套管间的空隙采用柔性不燃烧材料填塞密实,距喷嘴安装位置0.3米处的管道,加设一个支架或吊架,在安装有释放喷嘴的管道的末端,采用三通接头,加装50 米米长的短管和螺纹管帽.所有管道安装完毕,应用压缩空气或氮气进行吹扫,清除管道中的杂质.释放喷嘴由铜制成,并永久性地标有喷嘴形式、尺寸、开孔孔径等,安装时必须与设计图纸中的喷嘴的尺寸、开孔孔径相符.设有吊顶的保护区内,吊顶下的喷嘴安装喷嘴挡流罩,以控制药剂的喷射方向,防止损坏吊顶或其它易损的灯具.控制盘是壁挂式铁制安装箱,可以明装或镶嵌于墙面上,控制箱的底面离地高度为1.2—1.3米.控制盘控制面板通过支架安装到控制盘箱体内,外接回路线接入控制盘相应接口.(此时瓶头阀和选择阀上的电磁阀与释放回路断开).在控制盘面板插上继电器模块,并连接联动设备回路.接上AC220V,1.5A的工作电源,并接上控制箱内接有24VDC的备用电源.检查各控制盘显示,如有故障报警,则检查相应回路,直至故障排除.7.2主要施工工艺及方法7.2.1钢瓶的安装1)钢瓶及固定支架:钢瓶严格按照图纸的排布位置进行组装,在组装钢瓶时,不可卸下钢瓶的运输安全帽,在运输和装卸过程中,它可防止意外的启动和排放.2)钢瓶牢固地安装在固定夹内,固定不牢靠或不恰当会在钢瓶排放气体时引起钢瓶的移动.3)不锈钢软管、接头、弯头、三通在连接时,不能用密封带作密封介质,这样可能导致瓶头阀内气孔阻塞而影响钢瓶的开启.4)在选择阀之前的管道采用AST米-80号以上的无缝钢管,管接件为2000磅级(P=15米Pa)以上的锻钢接件;在选择阀之后的管道采用AST米-40号无缝钢管,管接件为为1000磅级(P=7米Pa)的锻钢接件.5)任何一段集流管都会改变上游和下游的流动状况,因此管长不准超过6.1米和9个900弯头;6)钢瓶瓶头阀电磁阀启动器和就地手动启动器严格参照操作规程进行安装,就地手动启动器安装时,手柄处于“SET”位置,否则可能引起系统的误喷放;在控制系统调试完成之前,瓶头阀电磁阀启动器还不能与瓶头阀进行连接;在系统交付使用前,建议断开瓶头阀电磁阀启动器与控制盘的连接.7.2.2灭火控制盘、电磁阀、选择阀的安装1)灭火控制盘(1)灭火控制盘安装步骤灭火控制盘是壁挂式铁制安装箱,可以明装或镶嵌于墙面上,控制箱的底面离地高度为1.5米.(2)将控制盘控制面板通过支架安装到控制盘箱体内.(3)将外接回路线接入控制盘相应接口(此时瓶头阀和选择阀上的电磁阀与释放回路断开).(4)接上AC220V,2A的工作电源,并接上控制箱内接有24VDC的备用电源.(5)检查各控制盘显示,如有故障报警,则检查相应回路,直至故障排除.2)电磁选择阀(1)选择阀的安装选择阀适用于组合分配的灭火系统中,可以引导药剂流向指定的保护范围.每个保护区的气体输送管上安装一个相应尺寸的选择阀,选择阀设备于钢瓶间.选择阀上有气体流动方向标志,安装时按照标志的方向将选择阀安装在气体输送管上.1/2-11/2in.的选择阀用丝口连接,2in.以上的选择阀用法兰连接,法兰连接密封垫采用金属密封垫圈.(2)在选择阀顶部装上电磁阀,电磁阀接在灭火控制盘的释放回路接口上(在系统未调试完成前,电磁阀不可接入释放回路).(3)每个选择阀上都应安装一个应急操作的选择阀就地手动启动器,为便于操作和维修,选择阀的安装高度为1.5米左右.每个选择阀上有标明保护区名称的永久性标志,如指示牌.(4)选择阀的操作:选择阀的电动启动是通过灭火控制盘的释放回路输出DC24V 电流至选择阀的电磁阀来实现的.自动控制状态时,当控制盘两个探测回路都报警时,控制盘延时30秒,释放回路输出DC24V电流至选择阀的电磁阀,电磁阀动作,选择阀打开.手动启动时,控制盘不经过延时,释放回路输出DC24V电流至选择阀的电磁阀,从而把选择阀打开.当系统自动控制和手动控制均失灵时,系统进行就地应急操作.操作时,先拔掉选择阀就地手动启动器的保险销,拉动启动器手柄至开启位置,此时,选择阀被打开,再开启相应防护区的主动钢瓶上的就地手动启动器,钢瓶被打开,烟烙尽药剂通过气体输送钢道释放至防护区.气体释放完毕,选择阀需复位.电动启动后,更换电磁阀内的启动组件,拉动选择阀复位开关至复位位置将选择阀复位.当采用应急操作时,有两个步骤:一、将复位开关复位;二、将就地手动启动器手柄拉至复位位置.3)电磁阀(1)电磁阀的安装电磁阀安装在指定的主动钢瓶瓶头阀上,而每个选择阀上均需安装电磁阀.CV-98瓶头阀直接与电磁阀连接,选择阀则需要通过一个转换接头与电磁阀连接.同一防护区的主动钢瓶上的电磁阀和选择阀上的电磁阀可以分别接入灭火控制盘的2个释放回路上,也可以串联接入灭火控制盘的1个释放回路上.瓶头阀和选择阀的就地手动启动器分别装在各自的电磁阀上.在系统交付使用前,电磁阀与释放回路断开.(2)电磁阀的操作电磁阀包括主动钢瓶和选择阀上的电磁阀,工作电压是24VDC(1.5A),并允许使用的最低电压为DC12V,最小电流为0.75A.电磁阀是通过灭火控制盘的释放回路输出DC24V电流信号来启动的.电磁阀启动时,其产生一个机械压力.其中瓶头阀的阀芯由于机械压力向下移动从而打开瓶头阀,而选择阀内的开启装置由于机械压力被顶开,选择阀开启.电磁阀进行检测时,将主动钢瓶瓶阀上的电磁阀取下,对电磁阀通电,可听到一声“喀嚓”的响声,电磁阀的不锈钢顶针被顶出,此时电磁阀已动作.电磁阀动作后,打开电磁阀顶盖,装上新的启动组件,将电磁复位.将就地手动启动器重新安装在电磁阀上.八.应急照明和智能疏散系统8.1各型灯具:灯具的型号、规格必须符合设计要求和国家标准的规定.灯内配线严禁外露,灯具配件齐全,无机械损伤、变形、油漆剥落,灯罩破裂,灯箱歪翘等现象.所有灯具应有产品合格证.8.2操作工艺8.2.1工艺流程: 检查灯具组装灯具安装灯具通电试运行8.2.2灯具检查:根据灯具的安装场所检查灯具是否符合要求8.2.3灯内配线检查:灯内配线应符合设计要求及有关规定8.2.4特征灯具检查1)各种标志灯的指示方向正确无误2)应急灯必须灵敏可靠3)事故照明灯具应有特殊标志.8.2.5 灯具组装1)首先将灯具的托板放平,如果托板为多块拼装而成,就要将所有的边框对齐,并用螺丝固定,将其连成一体,然后按照说明书及示意图把各个灯口装好.2)确定出线和走线的位置,将端子板(瓷接头)用机螺丝固定在托板上.3)根据已固定好的端子板(瓷接头)至各灯口的距离掐线,把掐好的导线削出线芯,盘好圈后,进行涮锡.然后压入各个灯口,理顺各灯头的相线和零线,用线卡子分别固定,并且按供电要求分别压入端子板.8.2.6灯具安装1)应急灯具安装应符合下列规定(1)应急照明灯的电源除正常电源外,另有一路电源供电;或者是独立于正常电源的柴油发电机组供电;或由蓄电池柜供电或选用自带电源型应急灯具;(2)应急照明在正常电源断电后,电源转换时间为:疏散照明≤15S;备用照明≤15S;安全照明≤0.5S.(3)疏散照明由安全出标志灯和疏散标志灯组成.安全出口标志灯距地高度不低于2米,且安装在疏散出口和楼梯口里侧的上方.(4)疏散标志灯安装在安全出口的顶部,楼梯间、疏散走道及其转角处应安装在1米以下的墙面上,不易安装的部位可安装在上部.疏散通道上的标志灯间距不大于20米.(5)疏散标志灯的设置,不影响正常通行,且不在其周围设置容易混同疏散标志的其他标志牌等.(6)应急照明灯具运行中温度大于60℃的灯具,当靠近可燃物时,采取隔热、散热等防火措施.当采用白炽灯,卤钨灯等光源时,不直接安装在可燃装修材料或可燃物件上.(7)应急照明线路在每个防火分区有独立的应急照明回路,穿越不同防火分区的线路有防火隔堵措施.(8)疏散照明线路采用耐火电线,穿管明敷或在非燃烧体内穿刚性导管暗敷,暗敷保护层厚度不小于30米米,电线采用额定电压不低于750V的铜芯绝缘电线.8.2.7通电试运行1)灯具、配电箱(盘)安装完毕,且各条支路的绝缘电阻摇测合格后,方允许通电试运行.通电后应仔细检查和巡视,检查灯具的控制是否灵活、准确;开关与灯具控制顺序相对应,如果发现问题必须先断电,然后查找原因进行修复.2)导线与灯具的连接导线进入灯具处的绝缘保护良好,留有适当余量.连接牢固紧密,不伤线芯.压板连接时压紧无松动,螺栓连接时,在同一端子上导线不超过两根,吊链灯的引下线整齐美观.九.消防设备电源监控系统9.1消防设备电源监控系统的设置场所消防设备电源监控系统宜安装在各种消防设备电源,如“消火栓(消防炮)系统、自动喷水灭火系统、水喷雾(细水雾)灭火系统、雨淋喷水灭火系统(泵供水方式)、泡沫灭火系统、干粉灭火系统、气体灭火系统、防烟排烟系统、防火门和卷帘系统、消防电梯、消防应急照明和疏散指示系统、消防设备应急电源(EPS)、消防设备直流电源等.9.2消防设备电源传感器的设置部位消防设备电源传感器是对消防设备的供电电源进行监测,应保证整个消防系统的供电电源工作状态均能在消防设备电源监控器上或消防控制室内实时显示.宜设置在下述部位:建筑内为消防设备供电的主电源和消防电源的配电柜输出端;消防电气控制装置(包括水泵控制器、风机控制器等)的双路电源输入端与输出端;设置在各防火分区内的消防设备电源装置(给各消防设备供电的直流电源)的输出端;为消防设备供电配电箱的输出端;消防设备应急电源的输入端与输出端;应急照明配电箱的输出端;集中电源型消防应急灯具专用应急电源的输入端与输出端;多路主电源供电的设备应监控其各主供电回路输入端;设置在消防控制室以外的独立供电的下述消防设备的工作状态如在火灾报警控制器或消防联动控制器上没有显示,应在其电源的输出端设置电压传感器或电流传感器:电气火灾监控设备;可燃气体控制器;防火卷帘控制器;气体灭火控制器;线型光纤感温火灾探测器;空气采样式感烟火灾探测报警器;传输设备;火灾显示盘等其他消防设备.9.3消防设备电源监控系统组成消防设备电源监控系统作为消防联动控制系统的必要子系统,一般设置在消防控制中心,由电源状态监控主机、监控传感器(包括电压传感器、电流传感器、电压/电流传感器等全部或部分组成)及系统总线组成.9.4消防设备电源监控系统功能作为一种预报警系统,其优点是可以提前对消防设备电源故障进行报警.该系统主要监测消防设备电源的相关电气参数,在电源发生过压、欠压、过流、缺相等故障和异常、相关参数不在设定值要求范围内时能发出报警信号,并在系统中指示报警具体部位,且记录并保存警报信息.避免火灾发生时消防设备不能正常使用而导致不能有效地控制火灾的蔓延,使火灾发生时消防设备能高效快速地投入工作.。
消防电系统安装工程
火灾自动报警系统1：工程范围：消防电话系统、消防广播系统、火灾自动报警系统、消防联动控制系统、电梯运行监视控制系统的设备安装。
2：主要施工验收规范：《火灾自动报警系统施工及验收规范》《建筑电气工程施工质量验收规范》3：施工前监理的工作：根据工程特点结合本工程各项目的特点和实际需要制定有针对性的分项工程的监理实施细则，认真审查施工图纸及有关施工资料,对于新产品、新工艺、新方法要学习并熟练掌握.4：火灾自动报警系统施工工艺：配线安装,根据设计及设备要求选择相应规格型号的导线，进行管内或桥架配线。
穿带线→扫管→选择导线→放线及断线→导线与带线的绑扎→带护口→穿线→导线接头及包扎→线路检查绝缘遥测检测导线间绝缘电阻，经遥测符合国家规范要求，并编号完毕后进行报警设备的安装.主要包括消防中心控制设备的安装、探测器安装、手报安装、消防电话。
5：火灾自动报警及联动控制系统施工中的控制要点:预留线管及桥架敷设：A：根据设计要求选择相应规格型号的导线，所选导线均符合相关要求,具有检测报告.B:根据不同系统选择不同颜色的绝缘导线，同一工程中相同线别的绝缘导线颜色一致，接线端子应有标号，以免在连接设备及调试时产生混乱，增加不必要的工作.a：接线盒内导线的预留产度为：15CM。
b：配电箱内导线的预留长度应为箱体周长的1/2.. c:出户导线的预留长度应为1。
5m.d：同一回路的导线必须穿于同一管内.e：不同回路、不同电压、不同系统和不同电流类别的导线,不得穿入同一管及线槽的同一槽孔内。
f：横向敷设的报警系统传输路线如采用穿管布线时，不同防火分区的线路不得穿入同一根管内。
g：导线在变形缝处，补偿装置应活动自如。
导线应留有一定的余度.h：绝缘遥测：导线敷设完毕后，对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不小于20MΩ。
6:消防报警设备安装：设备的检验：安装的设备及器材运至施工现场后，应严格进行开箱检查，并按清单照册登记，设备及器材的规格型号应符合设计要求.探测器安装：要按照施工图选定的位置安装，火灾报警施工图一般只提供探测器的数量、大致位置，在现场施工时,会遇到风管、风口、排风机、工业管道、行车和照明灯具等各种障碍，这样就要对探测器设计的位置作必要的调整.在宽度小于3m内的走道顶棚上设置探测器时，应居中安装，距离不应超过15m,探测器至端墙的距离不应大于探测器安装间距的1/2。
消防电系统施工方案【修订】
消防电系统施工方案一、施工工艺流程二、系统组件1. 控制中心设备：智能火灾报警控制器、联动控制柜、消防广播主机、消防电话总机、图形显示装置、电源等；2. 现场设备：感烟火灾探测器、感温火灾探测器、手动报警按钮、输入模块、输入输出模块、消火栓按钮、消防广播扬声器、消防广播音箱、消防电话分机、楼层火灾显示盘等。
3. 工程材料：金属软管、接线盒、电线电缆、支吊架、接线箱、模块盒等。
三、施工准备1. 施工前认真读图，熟悉平面图、系统图、安装尺寸图、接线图、设备厂家技术资料和选择安装技术准备。
2. 严格按设计图纸进行施工，如确需修改，则应征得建设单位和消防建审部门同意，并有修改手续方可施工。
3. 现场检验施工使用的材料、管、线均应符合施工设计要求和国家现行有关标准的规定。
检验报警系统采用的设备应具有国家消防检测中心检测合格的检测报告和出厂合格证书。
4. 火灾报警系统的探测器、手动报警按钮、控制器等设备进场后小心保管在通风的库房内，保证不受潮、不腐蚀、不碰损。
四、 管道敷设和预埋工艺1. 布管（暗敷）1) 采用钢管敷管预埋，电气预埋在整个电气安装工程中占有非常重要的地位，它的 进场准备 管内及桥架电线、电缆敷设 电管预埋 设备安装接线联动调试 消防验收单系统单机调试竣工移交工程量是最大的。
而对于大楼而言，更是关键的关键，其施工质量的好坏直接影响整个电气安装工程的施工进度及质量。
2)采用钢管敷管预埋，电气预埋在整个电气安装工程中占有非常重要的地位，它的工程量是最大的。
而对于大楼而言，更是关键的关键，其施工质量的好坏直接影响整个电气安装工程的施工进度及质量3)认真审清结构预埋图纸，并会同本项目消防水、电专业施工员先对各自的图纸吃透看懂，联系其它单位（如通风和水电）安装专业的施工员，进行三个专业的综合，画出综合平衡管线图，严格按图要求进行放线、敷管。
4)预埋管材的规格、型号应严格按照施工图要求，管材不应有变形有裂缝，其内部应清洁、无毛刺，管口应光滑、无锐边，表面应有阻燃和制造厂标记，并根据施工规范结合现场实际，合理地布置并与土建钢筋混凝土主体结构施工同步进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【最新整理，下载后即可编辑】
火灾自动报警系统
1：工程范围：消防电话系统、消防广播系统、火灾自动报警系统、消防联动控制系统、电梯运行监视控制系统的设备安装。
2：主要施工验收规范：《火灾自动报警系统施工及验收规范》《建筑电气工程施工质量验收规范》
3：施工前监理的工作：根据工程特点结合本工程各项目的特点和实际需要制定有针对性的分项工程的监理实施细则，认真审查施工图纸及有关施工资料，对于新产品、新工艺、新方法要学习并熟练掌握。
4：火灾自动报警系统施工工艺：配线安装，根据设计及设备要求选择相应规格型号的导线，进行管内或桥架配线。
穿带线→扫管→选择导线→放线及断线→导线与带线的绑扎→带护口→穿线→导线接头及包扎→线路检查绝缘遥测
检测导线间绝缘电阻，经遥测符合国家规范要求，并编号完毕后进行报警设备的安装。
主要包括消防中心控制设备的安装、探测器安装、手报安装、消防电话。
5：火灾自动报警及联动控制系统施工中的控制要点：预留线管及桥架敷设：A:根据设计要求选择相应规格型号的导线，所选导线均符合相关要求，具有检测报告。
B:根据不同系统选择不同颜色的绝缘导线，同一工程中相同线别的绝缘导线颜色一致，接线端子应有标号，以免在连接设备及调试时产生混乱，增加不必要的工作。
a:接线盒内导线的预留产度为：15CM。
b:配电箱内导线的预留长度应为箱体周长的1/2。
.
c:出户导线的预留长度应为1.5m。
d:同一回路的导线必须穿于同一管内。
e：不同回路、不同电压、不同系统和不同电流类别的导线，不得穿入同一管及线槽的同一槽孔内。
f: 横向敷设的报警
系统传输路线如采用穿管布线时，不同防火分区的线路不得穿入同一根管内。
g:导线在变形缝处，补偿装置应活动自如。
导线应留有一定的余度。
h:绝缘遥测：导线敷设完毕后，对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不小于20MΩ。
6：消防报警设备安装：
设备的检验：安装的设备及器材运至施工现场后，应严格进行开箱检查，并按清单照册登记，设备及器材的规格型号应符合设计要求。
探测器安装：要按照施工图选定的位置安装，火灾报警施工图一般只提供探测器的数量、大致位置，在现场施工时，会遇到风管、风口、排风机、工业管道、行车和照明灯具等各种障碍，这样就要对探测器设计的位置作必要的调整。
在宽度小于3m内的走道顶棚上设置探测器时，应居中安装，距离不应超过15m，探测器至端墙的距离不应大于探测器安装间距的1/2。
探测器至墙壁，梁边得水平距离不应小于0.6m。
探测器周围0.5m不应有遮挡物。
探测器与照明灯具的水平净距不应小于0.2米。
感温探测器距高温光源灯具（如碘钨灯、容量大于100w的白炽灯等）的净距不应小于0.5米。
探测器距不突出的扬声器净距不应小于0.1米。
探测器与各种自动喷水灭火的喷头净距不应小于0.3米。
探测器距多孔送风顶棚孔口得净距不应小于0.5米。
探测器与防火门、防火卷帘门的间距，一般在一米至2米得设当位置。
探测器应水平安装，如果必须倾斜安装时，倾斜角度不应大于45. 7：手动报警按钮及电话插孔安装：手动火灾报警按钮及电话插孔设置在明显和便于操作的部位安装在墙上距楼（地）面1.5米处，且应有明显的标志。
报警区域内每个防火分区应至少设置一个手动报警按钮，从一个防火分区内任何位置到最邻近的一个手动火灾报警按钮的步行距离不应大于30m。
8：模块安装：模块安装基本是在联动设备的附近，若能安装在被联动设备控制柜内，应与厂家配合安装在柜内；不能安装在柜内的，应尽量靠近被联动的机构，从模块到联动机构的导线应穿金属软管，模块应安装在模块盒内或箱内。
9：消防控制设备安装：消防控制柜分局域控制柜、总控制柜、联接柜。
联接柜（盘）内的控制线：各回路听干线均应对号入座，同时接入有明显标志及绝缘保护的220V电源线及各柜（盘）内的蓄电池装好。
10：端子箱及分线盒安装：端子板的每个接线端，接线不超过两根，并且用锡片进行压接。
端子箱中端子排留出约20%的余量。
11：CRT终端显示系统，具体点位监控系统主要功能是平面监控、预警作用，整合可视对讲系统及其它控制系统，同时采集数据。
12：火灾自动报警及联动控制系统调试，监理控制的要点。
1：火灾自动报警系统调试时，应分别对探测器、区域报警控制器、集中报警控制器、火灾报警装置和消防控制设备等逐个进行单机通电检查。
电机通电检查正常后进行系统调试。
2：报警系统应有如下功能：火灾报警自检功能、消音、复位功能、战障报警功能、火灾优先功能、报警记忆功能、电源自动转换和备用电源的自动充电功能、备用电源的欠压报警功能及过压报警功能。
3：检查火灾自动报警系统的丰电源，其容量应分别符合现行有关国家标准要求，在备用电源连续充放电3次后，主电源和备用电源应能自动切换。
4：采用专用的检查仪器对探测器逐个进行试验，其动作应准确无误。
5：应分别用主电源和备用电源供电，检查火灾自动报警系统的各项控制功能和联动功能。
6：直接通过联动控制盘上的按钮启动、停止正压风机，正压风机工作正常，制室显示其工作状态。
7：直接通过联动控制盘上的按钮启动、停止消火栓泵及水喷淋泵，水泵应工作正常，控制室显示其工作状态。
8：显示火灾报警、故障报警部位。
9：消防控制室在确认火灾后，应能切断有关部位的非消防电源，并通过警报装置及火灾应急照明灯和疏散指示灯。
10：消防控制室在确认火灾后，应能控制电梯停于首层，或指定层、并接受其反馈信号。
11：消防控制水泵的启、停、显示消防水泵的工作故障状态、显示启泵按钮的位置。
12：现场对探测器进行炊烟试验，探测器报警后，自动联动状态应具有以下功能。
13：消防中心接受到报警信号，联动切断改部位非消防电源，信号返回消防控制室。
14：关闭该处通风空调机组及该处防火阀，同时信号返回消防控制室。
15：现场分别按下手动报警器，报警信号应能送至消防控制室，同时报警器发出声响。
16：各部位消防插孔电话通过便携式插孔电话应能与消防控制室进行通话。
17：对火灾应急广播音响功能进行试验，火灾应急广播播音时应清楚。
18：对消防广播进行强行切换功能试验，应能在消防控制室将本层及相应层得广播音响扩音机和扬声器强制转入火灾应急广播状态。
19：对消防广播选层广播进行强行试验，在消防控制室，应能将火灾应急广播控制在选定的楼层内。
20：消防系统连续运行120h无故障后，按规定填写调试报告。
