霍尔传感器的应用以及原理1. 引言霍尔传感器是一种常见的传感器，广泛应用于电子设备和工业控制领域。
它通过测量磁场变化来检测物体的位置、速度和方向等信息。
本文将介绍霍尔传感器的原理以及它在不同领域的应用。
2. 霍尔传感器原理霍尔传感器的工作原理基于霍尔效应，即当电流通过晶体管和金属片时，会形成一个垂直于电流和磁场方向的电压差。
这个电压差叫做霍尔电压，它与外界磁场的强度和方向成正比。
通过测量霍尔电压的变化，可以得到与磁场相关的信息。
霍尔传感器通常由霍尔元件、增益放大器和输出电路组成。
霍尔元件是一个具有霍尔电压特性的磁敏器件，一般采用半导体材料制造。
增益放大器用于放大霍尔电压的信号，使其可以被检测和处理。
输出电路根据需求将电信号转换成数字信号或模拟信号输出。
3. 霍尔传感器的应用3.1 位置检测霍尔传感器可以通过测量磁场的变化来检测物体的位置。
在自动门控制系统中，可以使用霍尔传感器来检测人员的位置，实现自动开关门。
在机械制造中，霍尔传感器可以被用来监测机械臂的位置，控制其准确移动。
3.2 速度检测通过测量磁场变化的频率，霍尔传感器可以检测物体的速度。
在汽车中，霍尔传感器常被用来测量车轮的转速，用于ABS（防抱死制动系统）和发动机管理系统等。
此外，在电动机控制领域，霍尔传感器也经常被应用于测量电动机的转速。
3.3 方向检测霍尔传感器通过测量磁场的方向，可以检测物体的方向。
在磁罗盘中，霍尔传感器用于检测地球的磁场方向，提供导航和定位功能。
在游戏手柄中，霍尔传感器可以检测游戏手柄的倾斜方向，实现精确的游戏控制。
3.4 磁场检测由于霍尔传感器对磁场的敏感性，它也可以用来检测磁场的强度和方向。
在磁共振成像仪中，霍尔传感器被用于检测强磁场的均匀性，确保图像质量。
在磁力计中，霍尔传感器可以测量磁场的强度，用于测量磁体的磁场强度。
4. 总结霍尔传感器是一种应用广泛的传感器，它通过测量磁场变化来获得与位置、速度和方向等相关的信息。
霍尔式传感器的工作原理
霍尔式传感器的工作原理一、引言霍尔式传感器是一种常见的电子元件，它可以测量磁场的强度和方向，并将其转换为电信号输出。
它广泛应用于工业自动化、电子设备、汽车电子等领域。
本文将详细介绍霍尔式传感器的工作原理。
二、霍尔效应霍尔效应是指在磁场中通过导体时，导体内部会产生一种称为霍尔电势的电势差。
这个现象是由美国物理学家爱德华·霍尔在1879年首次发现并描述的。
霍尔效应有两种类型：正常霍尔效应和反常霍尔效应。
正常霍尔效应是指在铜、银等金属中出现的现象，而反常霍尔效应则出现在半导体材料中。
三、基本结构一个典型的霍尔式传感器由以下三部分组成：磁敏元件、放大器和输出端。
其中，磁敏元件是最关键的部分，它通常采用半导体材料制成，如硅、锗等。
四、工作原理当磁敏元件置于磁场中时，会产生一定的电荷分布。
这些电荷会受到磁场力的作用而产生偏移，从而在磁敏元件的两个侧面产生电势差。
这个电势差称为霍尔电势，可以通过放大器进行放大并输出。
霍尔电势的大小与磁场的强度成正比，与磁场的方向有关。
五、不同类型的霍尔式传感器1. 线性霍尔式传感器：线性霍尔式传感器可以测量磁场的强度和方向，并将其转换为线性输出信号。
它通常被用于测量物体位置、速度等参数。
2. 角度霍尔式传感器：角度霍尔式传感器可以测量旋转物体的角度，并将其转换为电信号输出。
它广泛应用于汽车、机械等领域。
3. 磁通计：磁通计是一种特殊类型的霍尔式传感器，它可以精确地测量磁通量，并将其转换为电信号输出。
六、应用领域1. 工业自动化：霍尔式传感器广泛应用于工业自动化领域中，如机床、流水线等设备中。
2. 电子设备：霍尔式传感器也被广泛应用于电子设备中，如手机、平板电脑等。
3. 汽车电子：霍尔式传感器在汽车电子领域中也有着广泛的应用，如ABS系统、发动机控制系统等。
七、总结霍尔式传感器是一种常见的电子元件，它可以测量磁场的强度和方向，并将其转换为电信号输出。
它广泛应用于工业自动化、电子设备、汽车电子等领域。
磁敏传感器的工作原理
磁敏传感器的工作原理
磁敏传感器是一种可以感应磁场的传感器，它可以将磁场的变化转化为电信号输出。
磁敏传感器的工作原理是基于磁阻效应或霍尔效应。
磁阻效应是一种磁敏传感器常用的工作原理之一。
它利用磁阻材料在外加磁场下电阻值的变化来感应磁场。
磁阻材料通常是由两种具有不同电阻的材料叠层组成，当外加磁场改变时，两种材料的电子结构的变化会导致磁阻材料的电阻值发生变化。
这种变化可以通过测量电路中的电压或电流来检测。
霍尔效应是另一种常用的磁敏传感器工作原理。
它利用材料在磁场下形成电势差的现象来感应磁场。
当材料中的载流子在外加磁场下偏转时，会在材料的两端产生电势差。
这个电势差可以通过连接到测量电路中的霍尔元件来测量。
霍尔元件通常是由半导体材料制成的，它们可以对电势差产生响应并转化为电信号。
磁敏传感器可以广泛应用于许多场合，例如测量电机转速、磁头位置、地磁场、车辆速度和方向等。
它们的优点是精度高、反应速度快、稳定性好和可靠性高。
因此，磁敏传感器已成为许多电子器件和系统中不可或缺的部分。
- 1 -。
磁敏式传感器的原理及应用
磁敏式传感器的原理及应用1. 磁敏式传感器的原理磁敏式传感器是一种能够检测和测量磁场变化的装置。
它利用材料的磁敏特性，在磁场的作用下产生相应的电信号，从而实现对磁场的检测和测量。
1.1 磁敏效应磁敏效应是指材料在外加磁场作用下，呈现出磁介质性质的变化。
常见的磁敏效应包括磁电效应、霍尔效应和磁致伸缩效应等。
其中，磁电效应是磁敏式传感器工作的基础。
1.2 磁敏材料磁敏式传感器所使用的磁敏材料具有以下几个主要特点： - 高磁导率：磁敏材料能够有效地传导磁场，在外加磁场作用下形成较大的感应电流。
- 高磁阻率：磁敏材料对磁场的变化非常敏感，能够产生较大的电信号响应。
- 稳定性：磁敏材料的特性稳定，能够在较宽的温度范围内工作。
1.3 工作原理磁敏式传感器的工作原理基于磁电效应，即磁场变化引起材料电阻的变化。
当外加磁场发生变化时，磁敏材料内部的自由电荷受到磁力作用，导致电荷运动方向发生变化，从而改变了材料内部的电流分布和电阻。
2. 磁敏式传感器的应用磁敏式传感器的应用非常广泛，在许多领域中发挥着重要的作用。
2.1 位移检测磁敏式传感器可以用于测量物体的位移。
通过将磁敏材料与运动物体相连，并放置在磁场中，当物体发生位移时，磁敏材料的电阻发生变化，从而可以测量位移的大小。
2.2 速度检测磁敏式传感器还可以用于监测物体的速度。
通过将磁敏材料与运动物体相连，并放置在磁场中，当物体以一定速度运动时，磁敏材料的电阻发生变化，从而可以测得物体的速度。
2.3 磁场检测磁敏式传感器能够检测磁场的变化。
当磁场发生变化时，磁敏材料的电阻也会发生变化，从而可以检测磁场的强度和方向。
2.4 电流检测磁敏式传感器还可以用于检测电流。
通过将磁敏材料与电流回路相连，当电流通过时，磁场的变化会引起磁敏材料的电阻变化，从而可以测量电流的大小。
2.5 磁导航磁敏式传感器可以应用于磁导航领域。
通过检测磁场的变化，磁敏式传感器可以确定物体的方向和位置，从而实现导航功能。
汽车霍尔传感器的原理和应用
汽车霍尔传感器的原理和应用1前言霍尔传感器是全世界排名第三的传感器产品，它被宽泛应用到工业、汽车业、电脑、手机以及新兴花费电子领域。
将来几年，跟着愈来愈多的汽车电子和工业设计公司转移到中国，霍尔传感器在中国市场的年销售额将保持 20%到 30%的高速增添。
与此同时，霍尔传感器的有关技术仍在不停完美中，可编程霍尔传感器、智能化霍尔传感器以及微型霍尔传感器将有更好的市场远景。
隨着霍尔传感器愈来愈宽泛地应用在汽车电子等领域，关怀它的人也愈来愈多，这里我们将介绍汽车霍尔传感器的原理和应用。

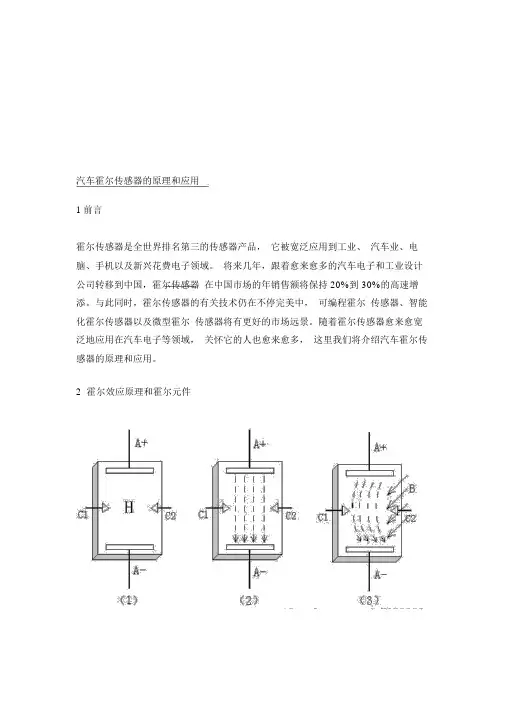

2霍尔效应原理和霍尔元件图 1图 1 中在一块半导体薄片 H 上 A+,A- 两电极之间通电，加上和片子表面垂直的磁场B，在薄片的横向双侧电极C1,C2 之间会出现一个电压VH，这种现象就是霍尔效应，是由美国科学家爱德文·霍尔在 1879 年发现的。
VH称为霍尔电压。
这种现象的产生，是因为通电半导体片中的载流子在磁场产生的洛仑兹力的作用下，分别向片子横向双侧偏转和聚集，因此形成一个电场，称作霍尔电场。
霍尔电场产生的电场力和洛仑兹力相反，它阻挡载流子持续聚积，直到霍尔电场力和洛仑兹力相等。
这时，片子双侧成立起一个稳固的电压VH，这就是霍尔电压，这个半导体薄片称为霍尔元件。
霍尔元件可用多种半导体资料制作，如Ge、 Si 、InSb 、GaAs、InAs 、InAsP 等等。
3.霍尔集成电路霍尔集成电路是汽车霍尔传感器的中心部分，它将很多非电、非磁的物理量比如力、力矩、压力、应力、地点、位移、速度、加快度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变为电量来进行检测和控制。
霍尔集成电路是由霍尔元件、差分放大器等电子元器件集成到同一块半导体芯片上构成，是一种磁敏传感器。
能够检测磁场及其变化，可在各样与磁场有关的场合中使用。
霍尔集成电路是以霍尔效应原理为基础工作的。
霍尔集成电路拥有很多长处，它们的构造坚固，体积小，重量轻，寿命长，安装方便，功耗小，频次高，耐震动，不怕尘埃、油污、水汽及盐雾等的污染或腐化。
霍尔传感器及磁敏二极管三极管的原理及应用
霍尔传感器·磁敏二极管·磁敏三极管的原理及应用物理与电子技术学院电子信息工程霍尔传感器的原理及应用一、传感器的概述信息处理技术取得的进展以及微处理器和计算机技术的高速发展，都需要在传感器的开发方面有相应的进展。
微处理器现在已经在测量和控制系统中得到了广泛的应用。
随着这些系统能力的增强，作为信息采集系统的前端单元，传感器的作用越来越重要。
传感器已成为自动化系统和机器人技术中的关键部件，作为系统中的一个结构组成，其重要性变得越来越明显。
二、霍尔传感器1、霍尔传感器的定义霍尔元件是一种基于霍尔效应的磁传感器,已发展成一个品种多样的磁传感器产品族，并已得到广泛的应用。
霍尔器件是一种磁传感器。
用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
霍尔器件以霍尔效应为其工作基础。
2、霍尔传感器的分类按照霍尔器件的功能可将它们分为:霍尔线性器件和霍尔开关器件。
前者输出模拟量，后者输出数字量。
（1）线形电路：它由霍尔元件、差分放大器和射极跟随器组成。
其输出电压和加在霍尔元件上的磁感强度B成比例，它的功能框图和输出特性示于图1。
这类电路有很高的灵敏度和优良的线性度，适用于各种磁场检测。
图1 霍尔线性电路的功能框图（2）开关电路：霍尔开关电路由稳压器、霍尔片、差分放大器，斯密特触发器和输出级组成。
在外磁场的作用下，当磁感应强度超过导通阈值BOP 时，霍尔电路输出管导通，输出低电平。
之后，B 再增加，仍保持导通态。
若外加磁场的B 值降低到BRP 时，输出管截止，输出高电平。
我们称BOP 为工作点，BRP 为释放点，BOP －BRP=BH 称为回差。
回差的存在使开关电路的抗干扰能力增强。
霍尔开关电路的功能框见图2。
图2(a)表示集电极开路(OC)输出，(b)表示双输出。
它们的输出特性见图5，图5(a)表示普通霍尔开关，(b)表示锁定型霍尔开关的输出特性。
(a) 单OC 输出 (b)双OC 输出图2 霍尔开关电路的功能框图3、原理霍尔效应原理：将一块半导体或导体材料，沿Z 方向加以磁场B ，沿X 方向通以工作电流I ，则在Y 方向产生出电动势H V ，如图1所示，这现象称为霍尔效应。
