船体的基本结构(课堂PPT)

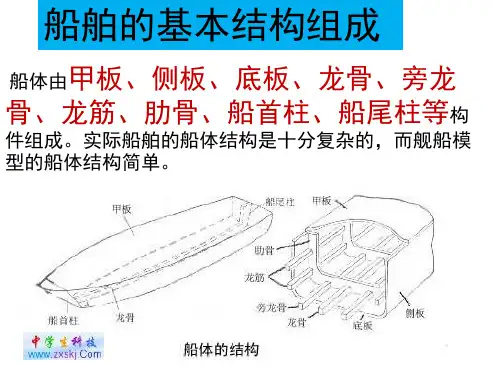

船舶的基本结构组成
船体由甲板、侧板、底板、龙骨、旁龙 骨、龙筋、肋骨、船首柱、船尾柱船体结构简单。
1
甲板结构
甲板(deck)是船体的重要构件，是船舶结构中，位 于内底板以上的平面结构，用于封盖船内空间， 并将其水平分隔成层。甲板是船梁上的钢板，将 船体分隔成上、中、下层。 船体水平方向布置的钢板称为甲板
13
舱壁结构
船上有许多横向和纵向布置的垂直 隔板叫舱壁，舱壁又分水密舱壁、 液体舱壁、制荡舱壁、轻舱壁、防 火舱壁
14
首尾端结构
首尾位于船舶的最前端和最后端，主要受局部外力作 用，船首结构也包括船底、舷侧、甲板等部分，船首 最前端有首柱，船体两舷结构在此相会合。从首柱到 放撞舱壁之间的舱室叫首尖舱。舱内设有锚连舱。可 用来存放锚链。船首形状分为直立型首、前倾型首、 飞剪型首、破冰型首。
船首柱和船尾柱 船首柱和船尾柱分
别安装在船体的首端和尾部，下面同龙
骨连接，它们能增强船体承受波浪冲击
力和水压力，还能承受纵向碰撞和螺旋
桨工作时的震动。
6
旁龙骨
旁龙骨 旁龙骨是在龙骨两侧的纵向构件。 它承受部分纵向弯曲力矩，并且提高船 体承受外力的强度。舰船的旁龙骨常用 长方形截面松木条制作。
7
肋骨结构
9
舷侧结构
舷侧结构(sideshellconstruction)是指连接船底 和甲板的侧壁部分，它要承受水压力、波浪冲 击力、碰撞力、冰块的冲击和挤压力、甲板负 荷、舱内负荷、总纵弯曲应力和剪切应力等外 力的作用，是保证船体的纵向强度、横向强度， 保持船体几何形状和侧壁水密的毛要结构
10
舷墙结构及其作用
• 舷墙是 在上层甲板沿两舷所装设 的竖板 。主要作用是用以防浪和 保护人身安全
船体由甲板、侧板、底板、龙骨、旁龙 骨、龙筋、肋骨、船首柱、船尾柱船体结构简单。
1
甲板结构
甲板(deck)是船体的重要构件，是船舶结构中，位 于内底板以上的平面结构，用于封盖船内空间， 并将其水平分隔成层。甲板是船梁上的钢板，将 船体分隔成上、中、下层。 船体水平方向布置的钢板称为甲板
13
舱壁结构
船上有许多横向和纵向布置的垂直 隔板叫舱壁，舱壁又分水密舱壁、 液体舱壁、制荡舱壁、轻舱壁、防 火舱壁
14
首尾端结构
首尾位于船舶的最前端和最后端，主要受局部外力作 用，船首结构也包括船底、舷侧、甲板等部分，船首 最前端有首柱，船体两舷结构在此相会合。从首柱到 放撞舱壁之间的舱室叫首尖舱。舱内设有锚连舱。可 用来存放锚链。船首形状分为直立型首、前倾型首、 飞剪型首、破冰型首。
船首柱和船尾柱 船首柱和船尾柱分
别安装在船体的首端和尾部，下面同龙
骨连接，它们能增强船体承受波浪冲击
力和水压力，还能承受纵向碰撞和螺旋
桨工作时的震动。
6
旁龙骨
旁龙骨 旁龙骨是在龙骨两侧的纵向构件。 它承受部分纵向弯曲力矩，并且提高船 体承受外力的强度。舰船的旁龙骨常用 长方形截面松木条制作。
7
肋骨结构
9
舷侧结构
舷侧结构(sideshellconstruction)是指连接船底 和甲板的侧壁部分，它要承受水压力、波浪冲 击力、碰撞力、冰块的冲击和挤压力、甲板负 荷、舱内负荷、总纵弯曲应力和剪切应力等外 力的作用，是保证船体的纵向强度、横向强度， 保持船体几何形状和侧壁水密的毛要结构
10
舷墙结构及其作用
• 舷墙是 在上层甲板沿两舷所装设 的竖板 。主要作用是用以防浪和 保护人身安全
船舶结构节点图ppt课件
设计 Designed 校对 Checked 标检 Stan.Rev 审核 Reviewed 审定 Approved
签字 日期 Sign Date
03.4 03.4
03.4
中横剖面图 Midship Section
重量 Weight
比例 Scale
1:50
共1页 Total sheets
第1页 Sheets
S11～S17 IA250×90×12×16
S5～S10 IA250×90×10×15
S1～S4 IA250×90×10×15AH32
I2～I12
IA350×100×11×17AH32（No3.4.5CH） IA300×90×10×16AH32（No2.6CH）
I0～I1 FB150×12AH32
B2～B19 IA300×90×10×16AH32
看下面的图片，想一想船体结 构是由哪些基本元素构成?
船体结构是由船体板、各种型 材组成的板架集合。
板材
平直板材、曲形板材、折边 板和肘板
型材
角钢、球扁钢、T形材、扁钢、 圆钢等
船体结构节点图
结构节点是指船体纵向构 件和横向构件相交之处。
YFBS401-110-001
780×5 R500
730×13
开孔 φ400 φ450 φ500 400×600 500×700 600×800 420×700 360×600
Ellipse 椭圆孔
S6
L2
O6
S5
L1
S F1 S Ft1
S4 FB160×13
S3
H5 H4 H3
727×5
11 SP2610 FB150×11
850 850
签字 日期 Sign Date
03.4 03.4
03.4
中横剖面图 Midship Section
重量 Weight
比例 Scale
1:50
共1页 Total sheets
第1页 Sheets
S11～S17 IA250×90×12×16
S5～S10 IA250×90×10×15
S1～S4 IA250×90×10×15AH32
I2～I12
IA350×100×11×17AH32（No3.4.5CH） IA300×90×10×16AH32（No2.6CH）
I0～I1 FB150×12AH32
B2～B19 IA300×90×10×16AH32
看下面的图片，想一想船体结 构是由哪些基本元素构成?
船体结构是由船体板、各种型 材组成的板架集合。
板材
平直板材、曲形板材、折边 板和肘板
型材
角钢、球扁钢、T形材、扁钢、 圆钢等
船体结构节点图
结构节点是指船体纵向构 件和横向构件相交之处。
YFBS401-110-001
780×5 R500
730×13
开孔 φ400 φ450 φ500 400×600 500×700 600×800 420×700 360×600
Ellipse 椭圆孔
S6
L2
O6
S5
L1
S F1 S Ft1
S4 FB160×13
S3
H5 H4 H3
727×5
11 SP2610 FB150×11
850 850
船舶结构节点图
2020/4/11
0. 组成元素
看下面的图片，想一想船体结 构是由哪些基本元素构成?
2020/4/11
看下面的图片，想一想船体结 构是由哪些基本元素构成?
2020/4/11
2020/4/11
船体结构是由船体板、各种型 材组成的板架集合。
板材
平直板材、曲形板材、折边板和肘板
型材
角钢、球扁钢、T形材、扁钢、圆钢 等
C1
2200
D9
D8
D7
D6
s
16 AH36
O1
T9
s
10 SP2610 FB150×11
16 AH36
T8 T7
15 AH36 2200
T6 T5
14 AH36 2200
20AH36
D5
D4
D3
D2
D1
10 SP2610 FB120×10
T4 T3
14.5 2000
1734
T2 T1
10 SP2610 FB120×10
O8 F3
L13
1195 16
2900 18AH36
19600 A/B S21 S20 S19 S18 Ft3 15700 A/B S17
2000 12
L12
S16
L11
S15
2000 12
HT
Side
Longitudinals Dimension 纵骨尺寸
H4～H5
IA250×90×12×16AH32（the rest） IA300×90×12×17AH32（No4 CH）
搭接
端部
C
削斜
2020/4/11
肘板连接
3. 板、型材连接的画法
0. 组成元素
看下面的图片，想一想船体结 构是由哪些基本元素构成?
2020/4/11
看下面的图片，想一想船体结 构是由哪些基本元素构成?
2020/4/11
2020/4/11
船体结构是由船体板、各种型 材组成的板架集合。
板材
平直板材、曲形板材、折边板和肘板
型材
角钢、球扁钢、T形材、扁钢、圆钢 等
C1
2200
D9
D8
D7
D6
s
16 AH36
O1
T9
s
10 SP2610 FB150×11
16 AH36
T8 T7
15 AH36 2200
T6 T5
14 AH36 2200
20AH36
D5
D4
D3
D2
D1
10 SP2610 FB120×10
T4 T3
14.5 2000
1734
T2 T1
10 SP2610 FB120×10
O8 F3
L13
1195 16
2900 18AH36
19600 A/B S21 S20 S19 S18 Ft3 15700 A/B S17
2000 12
L12
S16
L11
S15
2000 12
HT
Side
Longitudinals Dimension 纵骨尺寸
H4～H5
IA250×90×12×16AH32（the rest） IA300×90×12×17AH32（No4 CH）
搭接
端部
C
削斜
2020/4/11
肘板连接
3. 板、型材连接的画法
船体结构图PPT课件
2021/3/19
SCHOOL OF NAVAL ARCHITECTURE
船舶结构形式
（3）混合骨架式船舶 纵横混合骨架船体结构是指在主船体 中的一部分结构采用纵骨架式而另一部分结构则采用横骨架 式。通常船中部位的强力甲板和船底结构因所受的总纵弯矩 大，采用纵骨架式，而下甲板、舷侧及在受总纵弯矩较小， 建造施工不便和波浪冲击力较大的首、尾部位则采用横骨架 式。混合骨架式综合了上述两种骨架形式的优点，因此，既 保证了总纵强度，又有较好的横向强度。同时，这种骨架形 式也减轻了结构质量，简化施工工艺，并充分利用了舱容和 方便装卸。但在纵横构件交叉处结构的连续性较差，在连接 节点处容易产生较大的应力集中。
1. 船体板架结构骨架形式 2. ➢ 船体板架中，骨材一般沿着船长和船宽方向布置，形成
纵横交错的方格，沿某一方向布置数量多的一组骨材， 在结构术语中成为主向梁，而与之垂直的另一个方向上 的骨材成为交叉构件。
➢ 一般情况下，交叉构件的尺寸都要比主向梁的尺寸大， 所以也称主向梁为次要构件，交叉构件为主要构件。
4
船舶分类
Background to LNM and The LNM Group
2021/3/19
SCHOOL OF NAVAL ARCHITECTURE
5
船舶分类
2021/3/19
SCHOOL OF NAVAL ARCHITECTURE
干货船
LNG船
2021/3/19
SCHOOL OF NAVAL ARCHITECTURE
2021/3/19
SCHOOL OF NAVAL ARCHITECTURE
3. 局部强度
4. 船舶的锚穴处、系缆桩与甲板的连接处等等，这些位 置有很强大的外力或应力，为了保证强度，一般都要对 其进行局部强度的加强。
船体结构节点图
12
2000
L12
S16
L11
S15
HT
Side
Longitudinals Dimension 纵骨尺寸
H4～H5
IA250×90×12×16AH32（the rest） IA300×90×12×17AH32（No4 CH）
H1～H3 IA300×90×12×17AH32
S18～S21 IA350×100×11×17
T形钢 非固 定端 削斜
h
S 30 20
角钢
搭接
端部
C
削斜
2022/3/23
肘板连接
3. 板、型材连接的画法
连接形式
视图画法
对
板与板的连接 接
说明
1）板材接缝以细实线表示。 2）小比例的剖面图中，板材接 缝位置用板材接缝符号" "表示。
搭
小比例的剖面图中，板材从叠 处留有间隙，间隙不大于粗实线
接
宽度b.
视图画法
说明
）型材断面与板 材的剖面之间留有间 隙（见主视图）
2）在小比例的剖面 图中，型材剖面与板 材剖面之间留有间隙
（见A-A）
肘 板 连 接
2022/3/23
允许粗虚线表示肘 板厚度的不可见投影 （见左视图和俯视图）
型材贯穿
2022/3/23
型材 贯穿
肘边
15 6
板肘 的板 画折
20
20 250
15
20 250 15
15 60
15 250
20
250 20
法边
及肘
20
8
20 250
8
尺板
250
寸 Τ
