电机星三角启动的原理图及讲解
三相异步电动机星三角启动电气控制图详解电动机
三相异步电动机星三角启动电气把握图详解 - 电动机三相异步电动机星三角启动电气把握图详解1.一次图画法：（1）（2）均可表示星三角的一次图画法形式。
2.星三角启动：（1）启动过程：就是先星型启动（"Y型启动"），经过时间继电器切换到三角形（"△型启动"）。
（2）为什么叫星三角起动？其实是三相异步电动机定子绕组的接线，先接成星（Y）型，再切换后接成三角(△)型，如下图图注：（1）U1表示绕组首端，U2表示绕组末端，其他类推。
（2）星型和三角形上下两个图是一样的，红色线表示连接起来（3）三角形要首尾相接（3）怎样接通切换？1.利用接触器和时间继电器，这里的接触器分别用途：主用的KM,Y型用的KM,△型用的KM（这里并不是说有专用的这种Y△接触器,而是说这接触器用来实现怎么样的把握功能）时间继电器：通电延时型时间继电器2.起动过程：按下起动按钮rarr;接触器动作接成星型rarr;经过时间继电器延时rarr;切换到三角型.（4）一，二次原理图主KM：从按下启动按钮时会始终吸合的接触器。
YKM：星型启动时吸合，切换三角形时不吸合middot; KM：星型启动时不吸合，切换三角形时吸合（1）我们要记住星三角起动过程：1.按下起动按钮2.主KM和YKM接触器吸合，星型起动3.经过时间继电器延时4.切断YKM，并接通△KM，切换到三角型.（2）通电延时型时间继电器：通电后，在设定的时间后才动作，和接触器一样，有线圈，常开触点，常闭触点，但这种通电延时型，不是马上动作，而是在你设定的时间后才动作。
例如：设定3秒，线圈通电后，常开常闭触点不会马上动作，要3秒钟时间到了才动作。
注：触点始终保持动作！！线圈断电后才复位！！！记住！下图挨次：线圈，常闭触点，常开触点挨次：线圈，常闭触点，常开触点（3）二次图详解①先看红色线，这一部分从起动按钮"SB1"开头，始终到零线是接通的，所以，当按下起动按钮时，KM1，KM3，KT均会接通！KM1帮助触点通过"自锁"，使电路始终得电，处于接通状态。
星形三角形降压启动电路原理图解电动机
星形三角形降压启动电路原理图解 - 电动机常见的降压启动方式有：定子电路串电阻降压启动、自耦变压器降压启动、Y-△降压启动、延边三角形降压启动。
Y-△降压启动包括由按钮、接触器手动把握的Y-△降压启动把握和由时间继电器自动把握的Y-△降压启动把握线路。
1、电路原理图2、电路组成本电路由电源隔离开关 QS；熔断器 FU1、FU2；沟通接触器 KM、KMY、KM△；热继电器 FR；启动按钮SB2；停机按钮 SB1 及电动机 M 组成。
3、技术要求按下 SB2，电动机定子绕组接成 Y 形，降压启动，启动完成后按下SB3电动机定子绕组接成△形，电动机全压运行。
4、工作原理（1）合上 QS，电源引入。
（2）电动机Y 形接法降压启动按下 SB2→KM 线圈得电→→KM主触头闭合→电动机 M接成Y降压启动→KM自锁触头闭合自锁→→KMY线圈得电→KMY主触点闭合→KMY动断触点断开→实现互锁（3）电动机△形接法全压运行当电动机转速上升并接近额定值时按下 SB3→→SB3 常闭触头先断开→KMY 线圈失电→KMY主触头分断，解除 Y 形连接（KMY 互锁触点闭合）。
→SB3 常开触头后闭合→KM△线圈得电→→电动机 M 定子绕组接成△全压运行。
→KM△动断触头断开→实现互锁。
→KM△动合触点闭合→实现自锁。
（4）停止按下 SB1 电动机停止运行。
（5）停止使用时，断开电源开关 QS。
5、按钮、接触器把握 Y-△降压启动把握线路的缺点操作者必需在电动机起动结束后，按下全压运行按钮，才可进行工作。
若遗忘按下全压运行按钮而进行工作，将会烧毁电动机。
解决的方法利用时间继电器进行自动把握。

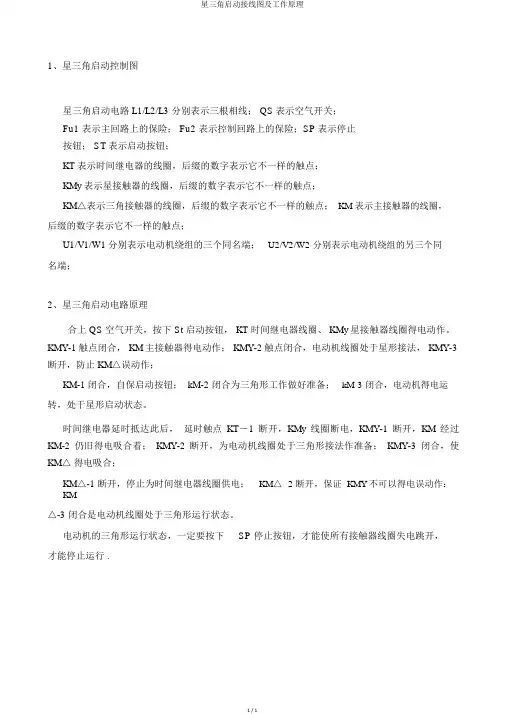

星三角启动接线图及工作原理
星三角启动接线图及工作原理
1、星三角启动控制图
星三角启动电路 L1/L2/L3 分别表示三根相线； QS表示空气开关；
Fu1 表示主回路上的保险； Fu2 表示控制回路上的保险；SP表示停止
按钮； ST表示启动按钮；
KT表示时间继电器的线圈，后缀的数字表示它不一样的触点；
KMy表示星接触器的线圈，后缀的数字表示它不一样的触点；
KM△表示三角接触器的线圈，后缀的数字表示它不一样的触点；KM 表示主接触器的线圈，
后缀的数字表示它不一样的触点；
U1/V1/W1分别表示电动机绕组的三个同名端；U2/V2/W2 分别表示电动机绕组的另三个同
名端；
2、星三角启动电路原理
合上 QS空气开关，按下 St 启动按钮， KT 时间继电器线圈、 KMy星接触器线圈得电动作。
KMY-1触点闭合， KM主接触器得电动作； KMY-2触点闭合，电动机线圈处于星形接法， KMY-3 断开，防止 KM△误动作；
KM-1闭合，自保启动按钮； kM-2 闭合为三角形工作做好准备；kM-3 闭合，电动机得电运转，处于星形启动状态。
时间继电器延时抵达此后，延时触点KT－1 断开，KMy线圈断电，KMY-1断开，KM经过KM-2 仍旧得电吸合着；KMY-2 断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1 断开，停止为时间继电器线圈供电；KM△ -2 断开，保证 KMY不可以得电误动作：KM
△-3 闭合是电动机线圈处于三角形运行状态。
电动机的三角形运行状态，一定要按下SP 停止按钮，才能使所有接触器线圈失电跳开，
才能停止运行 .
1 / 1。
Y—△降压起动电气原理图及讲解(图文运用)
Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。
这一线路的设计思想仍是按时间原则控制起动过程。
所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。
而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。
2.典型线路介绍定子绕组接成Y—△降压起动的自动控制线路如图所示。
图Y—△降压起动控制线路工作原理：按下起动按钮SB2，接触器KM1线圈得电，电动机M接入电源。
同时，时间继电器KT及接触器KM2线圈得电。
接触器KM2线圈得电，其常开主触点闭合，电动机M定子绕组在星形连接下运行。
KM2的常闭辅助触点断开，保证了接触器KM3不得电。
时间继电器KT的常开触点延时闭合；常闭触点延时继开，切断KM2线圈电源，其主触点断开而常闭辅助触点闭合。
接触器KM3线圈得电，其主触点闭合，使电动机M由星形起动切换为三角形运行。
停车按SB1 辅助电路断电各接触器释放` 电动机断电停车线路在KM2与KM3之间设有辅助触点联锁，防止它们同时动作造成短路；此外，线路转入三角接运行后，KM3的常闭触点分断，切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能，并延长其寿命。
三相鼠笼式异步电动机采用Y—△降压起动的优点在于：定子绕组星形接法时，起动电压为直接采用三角形接法时的1/3，起动电流为三角形接法时的1/3，因而起动电流特性好，线路较简单，投资少。
其缺点是起动转矩也相应下降为三角形接法的1/3，转矩特性差。
所以该线路适用于轻载或空载起动的场合。
另外应注意，Y—△联接时要注意其旋转方向的一致性。
电机星三角启动课件
简单易行
星三角启动电路简单，操作方 便，成本较低。
可靠性高
星三角启动方式在工程实践中 应用广泛，具有较高的可靠性
。
电机星三角启动的缺点
转换时间较长
启动转矩下降
电机从星形启动转到三角形运行需要一定 的时间，对于需要快速启动的设备来说可 能不太适用。
虽然星三角启动可以提供较大的启动转矩 ，但随着电机转速的增加，转矩会逐渐减 小，影响电机的启动性能。
02
在电机星三角启动中，电机定子 绕组被接成星形（Y）或三角形（ Δ），以适应不同的启动需求。
电机星三角启动的工作原理
当电机启动时，通过控制电路将电机定子绕组接成星形，使电机在较低的电压下 启动。随着转速的增加，控制电路逐渐将电机定子绕组切换为三角形，使电机在 全电压下运行。
通过这种方式，电机星三角启动可以有效地降低启动电流和启动转矩，减小对电 网和机械设备的冲击。
限制电网冲击 在电网容量有限或要求减小电机 启动对电网冲击的场合，可以采 用星三角启动来降低启动电流。
需要逐步加速的场合 对于一些需要逐步加速的机械设 备，如传送带、离心机等，星三 角启动可以提供平稳的加速过程 。
03 电机星三角启动的故障排除
电机星三角启动常见故障
启动时电机不转
电机无法正常启动，可能是由 于电路故障或电机本身的问题
路现象。
检查电机状态
检查电机是否有机械损 伤或电气故障，如绕组
短路、断路等。
调整电气参数
根据电机铭牌上的参数 ，调整电源电压、电流
和频率等参数。
检查负载情况
检查电机所带负载是否 在合理范围内，避免过
载运行。
电机星三角启动的日常维护
定期检查电机外观
电机-星三角启动图及原理
电机-星三角启动（Start-up of Motor-Star-Triangle）是一种常见的电动机启动方式。
它的工作原理是通过改变电动机的接线方式来降低启动电流，从而保护电动机不受损坏。
下面我们来详细介绍电机-星三角启动的原理和图形表示。
一、星三角启动原理电机-星三角启动是一种降压启动方式，它通过在电动机内部连接三组线圈，每组线圈中的两头分别接到三相电源上。
当电机绕组接成星形时，绕组中的电流将减少为三角形接线时的1/3。
这种降压启动方式可以降低启动电流，从而保护电动机不受损坏。
当电机绕组接成星形时，三个线圈中的电流都是从各自的线圈末端流入，再从各自的线圈末端流出。
此时，三个线圈产生的磁场是互相垂直的，因此电动机转子的转动方向与线圈中的电流方向有关。
当电机绕组接成三角形时，三个线圈中的电流都是从各自的线圈头端流入，再从各自的线圈尾端流出。
此时，三个线圈产生的磁场是互相平行的，因此电动机转子的转动方向与线圈中的电流方向无关。
二、星三角启动图形表示电机-星三角启动的图形表示如下：1. 星形接线：* 星形接线是将三个线圈首端接在一起，作为公共端，三个线圈的尾端分别连接到三相电源上。
* 当电机绕组接成星形时，三个线圈产生的磁场是互相垂直的，因此电动机转子的转动方向与线圈中的电流方向有关。
2. 三角形接线：* 三角形接线是将三个线圈首尾相连，形成一个三角形，三个线圈的尾端分别连接到三相电源上。
* 当电机绕组接成三角形时，三个线圈产生的磁场是互相平行的，因此电动机转子的转动方向与线圈中的电流方向无关。
3. 星三角启动接线：* 星三角启动接线是将电机绕组接成星形和三角形之间的切换。
* 当电机绕组接成星形时，电动机启动时可以降低启动电流，从而保护电动机不受损坏。
当电机启动完成后，可以通过切换将绕组接成三角形，使电动机正常运行。
星三角原理图及说明
星三角原理图及说明星三角原理图是一种常用的电气控制电路图，它通常用于控制三相感应电动机的启动。
在本文中，我们将详细介绍星三角原理图的结构和工作原理，并对其进行详细说明。
星三角原理图由主接线图和控制电路图组成。
主接线图显示了电动机的接线方式，包括主要的电气元件和连接方式。
控制电路图则显示了启动电动机所需的控制元件和电路连接方式。
在星三角原理图中，电动机的三个相分别连接到三个主要的接线点，形成一个星型连接。
在启动过程中，电动机首先以星形连接方式运行，然后在一定时间后切换为三角形连接方式。
这种启动方式可以减小电动机的起动电流，降低对电网的影响。
在星形连接状态下，电动机的线电压和相电压之间的关系是根号3倍。
而在三角形连接状态下，电动机的线电压和相电压之间的关系是1倍。
这意味着在切换为三角形连接方式后，电动机的电流和功率会减小，从而减小了对电网的冲击。
星三角原理图的工作原理是通过控制接触器和时间继电器来实现的。
在启动过程中，控制接触器首先将电动机连接为星形，然后时间继电器延时一定时间后，再将电动机切换为三角形连接。
这样就实现了电动机的平稳启动。
总的来说，星三角原理图是一种简单有效的电动机启动方式，它可以减小电动机的起动电流，降低对电网的冲击，延长电动机的使用寿命。
因此，在实际应用中，星三角原理图被广泛应用于需要启动大功率电动机的场合。
通过本文的介绍，相信读者对星三角原理图有了更深入的了解。
在实际工程中，我们需要根据具体的电动机和控制要求来选择合适的启动方式，以确保电动机的安全可靠运行。
希望本文对您有所帮助，谢谢阅读！。
星三角启动接线图及工作原理之欧阳音创编
电动机星三角启动接线图及
工作原理
1、星三角启动控制图
星三角启动电路 L1/L2/L3分别表示三根相线；QS表示空气开关；
Fu1表示主回路上的保险；Fu2表示控制回路上的保险；
SP表示停止按钮；ST表示启动按钮；
KT表示时间继电器的线圈，后缀的数字表示它不同的触点；
KMy表示星接触器的线圈，后缀的数字表示它不同的触点；
KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；
U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同
名端；
2、星三角启动电路原理
合上QS空气开关，按下St启动按钮，KT 时间继电器线圈、KMy星接触器线圈得电动作。
KMY-1触点闭合，KM主接触器得电动作；KMY-2触点闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；
KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。
时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态，必须要按下SP 停止按钮，才能使全部接触器线圈失电跳开，
才能停止运转.。
星—三角降压起动电气控制电路图及工作原理
一
二
KM1不能自锁。
热继电器整定电流过小。
三
四 电动机缺相运行
黄岛区高级职业技术学校
星—三角降压起动电气控制线路 电气元件布置及安装接线图
黄岛区高级职业技术学校
Ø星—三角降压起动电气控制线路电气元件布置图
黄岛区高级职业技术学校
Y—△起动只能用 于正常运行时为△ 形接法的电动机。
该控制线路适用 于电动机容量较 大（一般为13KW 以上）的场合。
黄岛区高级职业技术学校
Ø降压起动的工作原理
在起动过程中，将电动机定子绕组 接成星形，使电动机每相绕组承受的电 压为额定电压的1/ 3 ，起动电流为三 角形接法运转时的1/3。
黄岛区高级职业技术学校
星—三角降压起动电气控 制电路图及工作原理
黄岛区高级职业技术学校
Ø星-三角降压起动电气控制电路
特点 电路原理图 控制电路分析
降压起动工作原理
主电路分析 故障分析
黄岛区高级职业技术学校
Ø特 点
指电动机起动时， 把定子绕组接成星形， 以降低起动电压，减小 起动电流；待电动机起 动后，再把定子绕组改 接成三角形，使电动机 全压运行。
Ø电路原理图
黄岛区高级职业技术学校
Ø主电路分析
接触器KM1、KM3的 主触点闭合，电动机定子 绕组接成星形起动
接触器KM1、KM2 的主触点闭合，电动机 定子绕组接成星形起动
黄岛区高级职业技术学校
Ø控制电路分析
合上电源开关QS 按下按钮SB2
KM1、KM3、KT线圈通电
定子绕组接成星形 降压启动KT延时 KM1、KM2、线圈 通电，KT线圈断电
Ø星—三角降压起动电气控制线路电气元件布置图
电机星三角降压启动原理电路图分析
电机星三角降压启动原理电路图分析上图所示为异步电动机星三角起动控制电路图，此种接法只适合于电动机正常运行时为三角型联接。
所需主要元器件：三个交流接触器、热继电器、时间继电器，启动、停止按钮各一，熔断器五个三个接触器作用：一个为主电路接通电源,一个为Y型启动，一个为△启动.时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。
热继电器作用：提供过载保护。
熔断器作用：为电动机提供短路保护。
星形——三角形降压启动控制电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。
Y—△起动只能用于正常运行时为△形接法的电动机。
这是一种降压启动方式，适用的电机有局限性，能降多少压，怎么个算法，看下面图示。
可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。
下面重点巩固一下接线方式，这个看过很多次，也画过很多次，过了一段时间，今天再画时，又有些健忘了，无奈，继续加强。
先来看一下主接线图。
Y-△启动的话，先要星型启动的话，肯定KM和 KM -Y 先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM和KM-△要一直运行，到正常运行。
接下来看一下控制回路吧：根据上面一次回路的分析，再看这个控制回路，很简单的，按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。
整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。
电机星三角启动原理
电机星三角启动原理电机星三角启动原理就是对电机的三相绕组在启动时和正常运转时施加的不同的电压，来降低电机启动时的冲击电流。
在启动时对电机绕组施加的是星形接法的电源，就是将电源的三条火线分别与电机三个绕组的一个端点相连，将电机三个绕组的另一个端点同时与电源的零线相连，在这种接法下，电机每个绕组所承接的电压就是220V。
由于施加的电压较低，所以启动时的电流会比较小点，削减了对电网的冲击，电机也比较简单启动。
当电机启动基本正常后，它的工作电流与启动时相比会大幅削减，这时由掌握电路通过时间继电器和接触器的转换，将电机三个绕组改成首尾相连，形成所谓三角形连接，并将三角形的每个“角”与电源的三条火线相连，这时电机绕组中所受到的电压变成了380V，电机就能满负荷工作。
这就是星三角启动的基本原理。
电机星三角启动原理图合上电源开关QS后,按下启动按钮SB2,接触器KM和KM1线圈同时获电吸合,KM和KM1主触头闭合,电动机接成Y降压启动。
与此同时,时间继电器KT的线圈获电,KT动断(常闭)触头延进断开,KM1线圈断电释放,KT动合(常开)触头延时闭合,KM2线圈获吸合,电动机定子绕组Y自动换接成△,时间继电器KT的触头延时动作时间,由电动机容量及启动时间的快慢等打算。
电机星三角启动原理图解释L1/L2/L3分别表示三根相线；QS表示空气开关；Fu1表示主回路上的保险；Fu2表示掌握回路上的保险；SP表示停止按钮；ST表示启动按钮；KT表示时间继电器的线圈，后缀的数字表示它不同的触点；KMy表示星接触器的线圈，后缀的数字表示它不同的触点；KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；U1/V1/W1分别表示电动机绕组的三个同名端；U2/V2/W2分别表示电动机绕组的另三个同名端；为了叙述便利，将图纸整理了一下，添加了触点的编号。
整理后的图纸见附图。
合上QS，按下St，KT、KMy得电动作。
电机星三角启动讲解ppt课件
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
三.小结
本堂课主要讲了一下几点内容
– 电机降压启动的原理和常见的几种方式，着重介绍了 星三角降压启动的原理及主控制线路，在实际中广泛 实用；
2. 我们还穿插讲述了电机同名端的判断方法，有兴趣的 学员可以在公司里找个小马达亲自试一下。
1.电动机星三角降压启动
控制过程分析：主电路电源开 关闭合后，控制电路得电。 SB1为电机停止按钮，SB2为 启动按钮。SB2按下后，接触 器KM1，KM3及时间继电器 KT线圈得电吸合，电机进入 星形连接通电低速运行。KT 达到设定时间，KM3断开， KM1始终保持吸合，KM2得 电，电机线圈切入三角形连接， 实现全压全速投入运行。这种 电路的特点是:电机一旦启动， 接触器KM1始终处于吸合状 态，KT实现了KM2和KM3之 间的切换，即电动机从低压到 全压的启动过程。
用于星三角控制的电机往往会引出六根线，如果电机线 上标号看不清楚时，如何去判断同名端呢？介绍一种较简 便的方法。我们会很轻易将电机同相绕组测量出来，并将 其编号为（A1，B1，C1）和（A2，B2，C2）。将不同 相的三根线捻在一起接在万用表毫安档的正负表针上，转 动电动机转子并记录电流值,最小电流值对应的组别便为同 名端。最多四次便可判断出来。为了便于分析，将四次组 合列出，如下所示 ➢ A1，B1，C2——A2，B2，C1 ➢ A1，B2，C1——A2，B1, C2 ➢ A1，B2，C2——A2，B1，C1 ➢ A1，B1，C1——A2，B2，C2（正确的组别）
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
电机星三角启动的原理图及讲解
启动时KM接通源,同时KM1,将三圈星接,进行启动,正常运行后,由断开KM1的接星,然后的闭合,将KM2接入电路,将三组线圈连成角型,正常运行,
向左转|向右转
三角形接法
电机的三角形接法是将各相依次首尾相连,并将每个相连的点引出,作为的三个相线;三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流;
星形接法
电机的星形接法是将各相的一端都接在一点上,而它们的另一端作为引出线,分别为三个相线;星形接时,线电压是相电压的根号3倍,而线电流等于相电流;
星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法;这就是常常说到的星——三角启动;
一般3KW以下的动机是星形接法,并直接启动;3KW以上的动机是用
三角形接法;
附：星——三角启动接线图供你参考
向左转|向右转。
星三角启动电路图、接线图详解
星三角启动电路图原器件介绍：
时间继电器、交流接触器、启停按钮、热继电器、保险管、三相异步电动机
星三角启动电路图、接钱图
下图是星三角启动电路图的主回路图
星三角启动电路图动作原理分析：
下图是星三角启动电路图的二次回路控制图
按下SB2——KM1吸合——KM1常开闭合，KM1自保持，
——KM2吸合开始星形启动，时间继电器KT得电延时——延时到KT常闭使KM2断电释放，星形启动停止——电流经KT常开，KM2常闭使KM3吸合，线圈KM3常开使KM3自保持，开始角形运转——KM3常闭断开KT电源。
按SB1可停止电机运转。
《注》时间继电器设定的时间要根据具本情况设定，一般是当电机起到的时间到。
详解电机星三角启动电控图及PLC程序图.
U2
V2
W2
S T R
三角型接法
T
S
警告：此图由高级PLC 编程工程师张工编写， 仅供参考！！学习交 流加(微信和QQ号码一 样):791909214
R
y0 KM1 y1 KM1Y
y0Байду номын сангаасKM1
T0
T0 K300 时间转换要加 间隔0.5秒， 防止接触器反 应迟钝造成起 火花！
T0 y1 KM1Y
T1 K5 y2 KM1Δ
T1
（2） 注：星三角PLC控制程序
（4） 注：星三角转换原理图解
马达进线端子 U1 V1 W1 U1 马达进线端子 V1 W1 R U1
U2 V2 W2 U2 V2 马达出线端子 W2 U2 V2 马达出线端子 星型连接，出线端子u2 v2 w2 相连。 S V1 T W1 W2
Y型接法
马达进线端子 U1 V1 W1 R S T
U1
V1
W1
U2
V2 马达出线端子
W2
内部线圈相 当于负载
三角型连接，出线端子u v w三 项首尾相链。 注：线电压220V 相电压380V
R0
S0
T0 QF1 KM1 FR U1 V1 马达 W1 KM1Δ U2 V2 W2 KM1Y
（1） 注：星三角主电路图
R0 SB2 FU1 FR1 SB1 KM1
N
KM1
KM1Δ
KT
KM1Y
KT
KM1Y
KT
KM1Δ
（2） 注：星三角启动控制电路 图
KM1Δ
m100 启动
m101 停止
m500 过载 y2 KM1Δ
星三角降压启动原理图
星三角降压启动原理图
星三角降压启动原理图如下所示：
[图1]：星三角降压启动原理图
图中包括主要的三个元件：变压器、连接器和电路保护器。
首先，变压器的输入端连接到电源，输出端连接到星形连接器。
其次，星形连接器包括三个相位的连接器，分别连接到变压器的三个输出端子上。
最后，电路保护器连接到星形连接器的输出端子上，用于保护电路免受过载和短路等故障的影响。
上述是星三角降压启动的基本原理图，通过这个电气连接方式可以实现降低电动机起动时的电流冲击，保护电动机及其相关设备免受过载和损坏的影响。
