星三角启动接线图及工作原理

星三角转换原理图及接线

星三角转换原理图及接线
L1/L2/L3分别表示三根相线；
QS表示空气开关；
Fu1表示主回路上的保险；
Fu2表示控制回路上的保险；
SP表示停止按钮；
ST表示启动按钮；
KT表示时间继电器的线圈，后缀的数字表示它不同的触点；
KMy表示星接触器的线圈，后缀的数字表示它不同的触点；
KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；
KM表示主接触器的线圈，后缀的数字表示它不同的触点；
U1/V1/W1分别表示电动机绕组的三个同名端；
U2/V2/W2分别表示电动机绕组的另三个同名端；
为了叙述方便，将图纸整理了一下，添加了触点的编号。

整理后的图纸见附图。

合上QS，按下St，KT、KMy得电动作。

KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；
KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。

时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。

电动机的三角形运转状态，必须要按下SP，才能使全部接触器线圈失电跳开，才能停止运转。

电气柜内接线图：
此图复制后放大很清楚。

三相电动机星三角降压启动控制电路图解

三相电动机星三角降压启动控制电路图解————————————————————————————————作者：————————————————————————————————日期：三相电动机星三角降压启动控制电路图解文章目录▪接触器控制星三角降压启动▪时间继电器自动星三角降压启动星三角（星形-三角形）降压启动是指电动机启动时，把定子绕组接成星形，以降低启动电压，限制启动电流；等电动机启动后，再把定子绕组改接成三角形，使电动机全压运行。

凡事在正常运行时定子绕组作三角形连接的异步电动机，均可采用这种星三角降压启动方式。

接触器控制星三角降压启动如右图所示是用按钮和接触器控制的星三角降压启动的控制电路。

该线路使用了三个接触器、一个热继电器和三个按钮。

接触器KM作引入电源用，接触器KMy和KM△分别作星形启动用和三角形运行用，SB1是启动按钮，SB2是星~三角转换按钮，SB3是停止按钮，熔断器FU1作为主电路的短路保护，熔断器FU2作为控制电路的短路保护，FR作过载保护。

电路的工作原理如下：先合上电源开关SQ：电动机星形（Y）连接降压启动：按下SB1→接触器KM和KMy线圈通电→KM自锁触头闭合自锁、KMy互锁触头分断对KM△的互锁、KM主触头闭合、KMy主触头闭合→电动机M接成星形（Y）降压启动。

电动机三角形（△）连接全压运行：当电动机转速上升到接近额定值时，按下SB2→SB2动合触头闭合、SB2动断触头先分断→接触器KMy线圈断电→KMy互锁触头恢复闭合、KMy主触头分断→KM△线圈通电→KM△互锁触头分断对KMy互锁、KM△自锁触头闭合自锁、KM△主触头闭合→电动机M接成三角形全压运行。

停止时按下SB3按钮即可。

时间继电器自动星三角降压启动下图所示为时间继电器自动控制星三角降压启动电路图。

该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

时间继电器KT作控制星形降压启动时间和完成星三角自动切换用，其他电器的作用和上个线路中相同。

电机星三角启动的原理图及讲解

启动时KM接通动力电源，同时KM1封头接触器，将三相线圈星接，进行启动，正常运行后，由延时器断开KM1的接星封头，然后延时器的常开触点闭合，将KM2接入电路，将三组线圈连成角型，正常运行，
向左转|向右转
三角形接法?
电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。

三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。

?
星形接法?
电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。

星形接时，线电压是相电压的根号3倍，而线电流等于相电流。

?
星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小,正常工作后再换用三角形接法。

这就是常常说到的星——三角启动。

?
一般3KW以下的三相电动机是星形接法，并直接启动。

3KW以上的三相电动机是用?
三角形接法。

?
附：星——三角启动接线图（供你参考）
向左转|向右转。

星三角启动原理图及电气柜接线图

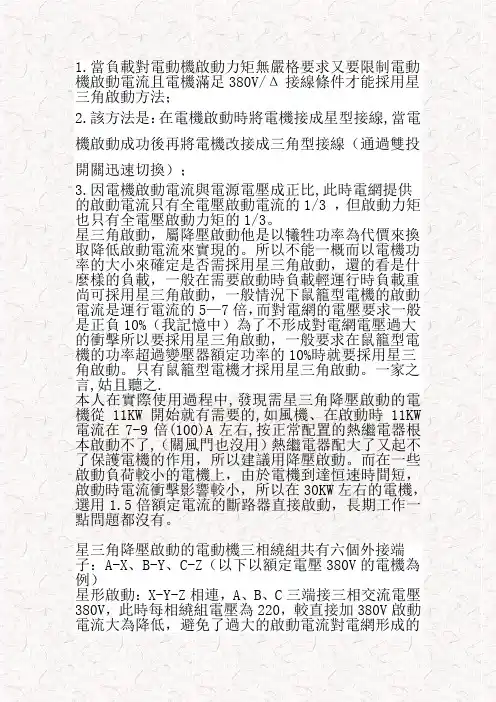

1.當負載對電動機啟動力矩無嚴格要求又要限制電動機啟動電流且電機滿足380V/Δ接線條件才能採用星三角啟動方法；2.該方法是：在電機啟動時將電機接成星型接線,當電機啟動成功後再將電機改接成三角型接線（通過雙投開關迅速切換）；3.因電機啟動電流與電源電壓成正比,此時電網提供的啟動電流只有全電壓啟動電流的1/3 ，但啟動力矩也只有全電壓啟動力矩的1/3。

星三角啟動，屬降壓啟動他是以犧牲功率為代價來換取降低啟動電流來實現的。

所以不能一概而以電機功率的大小來確定是否需採用星三角啟動，還的看是什麼樣的負載，一般在需要啟動時負載輕運行時負載重尚可採用星三角啟動，一般情況下鼠籠型電機的啟動電流是運行電流的5—7倍，而對電網的電壓要求一般是正負10%（我記憶中）為了不形成對電網電壓過大的衝擊所以要採用星三角啟動，一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要採用星三角啟動。

只有鼠籠型電機才採用星三角啟動。

一家之言,姑且聽之.本人在實際使用過程中,發現需星三角降壓啟動的電機從11KW開始就有需要的,如風機、在啟動時11KW 電流在7-9倍(100)A左右,按正常配置的熱繼電器根本啟動不了,（關風門也沒用）熱繼電器配大了又起不了保護電機的作用，所以建議用降壓啟動。

而在一些啟動負荷較小的電機上，由於電機到達恒速時間短，啟動時電流衝擊影響較小，所以在30KW左右的電機，選用1.5倍額定電流的斷路器直接啟動，長期工作一點問題都沒有。

星三角降壓啟動的電動機三相繞組共有六個外接端子：A-X、B-Y、C-Z（以下以額定電壓380V的電機為例）星形啟動：X-Y-Z相連，A、B、C三端接三相交流電壓380V，此時每相繞組電壓為220，較直接加380V啟動電流大為降低，避免了過大的啟動電流對電網形成的衝擊。

此時的轉矩相對較小，但電動機可達到一定的轉速。

角形運行：經星形啟動電動機持續一段時間（約幾十秒鐘）達到一定的轉速後，電器開關把六個接線端子轉換成三角形連接並再次接到380V電源時每相繞組電壓為380V，轉矩和轉速大大提高，電動機進入額定條件下的運行過程。

星三角控制线路原理图解

星三角控制线路原理图解电动机星三角启动是异步电动机最常见的一种启动方式因为异步电动机在启动过程中起动电流较大,所以容量大的电动机可以采用“星一三角形换接启动”。

这是一种简单的降压启动方式，在启动时将定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。

这样的启动方式称为星三角减压启动，简称为星三角启动（Y-Δ起动）。

采用星三角启动时，启动电流只是原来按三角形接法直接起动时的1/3。

如果直接起动时的起动电流以6～7Ie计，则在星三角起动时，起动电流才2～2.3倍。

同时启动电压也只是为原来三角形接法直接启动时的根号三分之一。

当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法。

星三角启动原理图这种Y-Δ（星三角）起动方法，目的是降低起动电流，减小对电网及电气设备的危害，这个方法只适合于几十千瓦的小型电机，如大型电机采用的是自藕变压器起动方式。

M为主接触器，不论在启动还是正常运转是都是接通的。

S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。

R接触器，为启动之后，把电机绕组首尾连接起来。

即U-Z，Y-W，X-V三个绕组的三角形接法。

T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。

起动过程：合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M接通主回路，S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。

当时间继电器T的时间到了--T常闭触点断开，T常开触点接通-S 因此断电，接触器R接通-完成起动停止-按下OFF按钮断开其控制回路-完成。

等待下次起动。

接触器R，S各有一个常闭触点与R，S互相牵制，是防止接触器主触点粘连，而引起短路事故而设的互锁电路。

星-三角自动降压启动控制电路

模块一、电气控制线路安装与调试
组员：（32）、（08）
日期：2015年12月1日
目录
1、控制要求
2、电路原理图
3、工作原理
4、材料清单
5、电路位置图
6、电路接线图
7、作品完成后的效果图
1、电气控制要求
实现星—三角降压延时启动。

2、星-三角自动降压启动控制电路原理图
图1星--三角自动降压启动控制电路原理
3、电路工作原理
合上电源开关QF 按下启动按钮SB2
形运行
（KM2主触点闭合）
按下停止SB1 KM2、KM3线圈失电 KM2常开触点断开、KM3常开触点断开
电动机停止运行。

4、材料清单
星--三角自动降压启动控制电路电器位置图
星--三角自动降压启动控制电路接线图
7、安装效果图。

星三角控制电路图

星三角控制电路在变频器中的应用实例
电路中还可以加入保护器和热继电器
• 保护电路和变频器的过载、短路等故障
• 提高系统的可靠性和安全性
以变频器为例
• 介绍星三角控制电路在变频器启动和停止中的应用
• 分析电路的工作原理和性能特点
变频器可以实现无级调速
• 配合星三角控制电路
• 可以实现启动和停止的平稳过渡
• 首先将电动机星形连接
• 首先将电动机三角形连接
• 实现电动机星形连接和三角形连
• 降低启动电流
• 降低停止电流
接的切换
• 当电动机达到一定转速后 Nhomakorabea• 当电动机完全停止后
• 切换为三角形连接
• 切换为星形连接
• 提高运行效率
• 准备下一次启动
星三角控制电路的性能特点

星三角控制电路具有简单可靠的性能特点
• 分析电路的输入输出关系
• 计算电路的性能参数
可以采用等效电路法、状态转移法等分析方法
• 建立电路的数学模型
• 分析电路的动态性能
• 计算电路的稳态参数
分析结果可以为电路优化和改进提供依据
• 指导电路的设计和调试
• 提高电路的性能和可靠性
星三角控制电路的应用场景

星三角控制电路广泛应用于异步电动机的控制
• 减少启动和停止过程中的冲击
星三角控制电路在继电器控制中的应用实例

以继电器控制为例
• 介绍星三角控制电路在继电器控制中的应用
• 分析电路的工作原理和性能特点
继电器控制可以实现复杂的控制逻辑
• 配合星三角控制电路
• 可以实现多功能的控制系统
• 提高系统的控制精度和灵活性

星三角启动电路图、接线图详解

星三角启动电路图、接线图详解操作方法01星三角启动电路 L1/L2/L3分别表示三根相线； QS表示空气开关；Fu1表示主回路上的保险； Fu2表示控制回路上的保险；SP表示停止按钮；ST表示启动按钮；KT表示时间继电器的线圈，后缀的数字表示它不同的触点； KMy表示星接触器的线圈，后缀的数字表示它不同的触点；KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；02KM表示主接触器的线圈，后缀的数字表示它不同的触点；U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同名端。

03合上QS，按下St，KT、KMy得电动作。

KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作。

04KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。

时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；05KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。

电动机的三角形运转状态，必须要按下SP，才能使全部接触器线圈失电跳开，才能停止运转。

06星三角降压启动，就是以改变电动机绕组接法，来达到降压启动的目的。

启动时，由主接触器将电源给三角形接法的电动机的三个首端，由星点接触器将三角形接法的电动机的三个尾端闭合。

绕组就变成了星形接法，启动完成后，星点接触器断开运转接触器将电源给电动机的三个尾端。

绕组就变成了三角形接法。

电动机全压运转。

整个启动过程由时间继电器来指挥完成。

星点接触器和运转接触器必须实行连锁。

电机星三角降压启动原理电路图分析

电机星三角降压启动原理电路图分析上图所示为异步电动机星三角起动控制电路图，此种接法只适合于电动机正常运行时为三角型联接。

所需主要元器件：三个交流接触器、热继电器、时间继电器，启动、停止按钮各一，熔断器五个三个接触器作用：一个为主电路接通电源,一个为Y型启动，一个为△启动.时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。

热继电器作用：提供过载保护。

熔断器作用：为电动机提供短路保护。

星形——三角形降压启动控制电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y—△起动只能用于正常运行时为△形接法的电动机。

这是一种降压启动方式，适用的电机有局限性，能降多少压，怎么个算法，看下面图示。

可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。

下面重点巩固一下接线方式，这个看过很多次，也画过很多次，过了一段时间，今天再画时，又有些健忘了，无奈，继续加强。

先来看一下主接线图。

Y-△启动的话，先要星型启动的话，肯定KM和 KM -Y 先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM和KM-△要一直运行，到正常运行。

接下来看一下控制回路吧：根据上面一次回路的分析，再看这个控制回路，很简单的，按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。

整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。

星三角启动接线图及工作原理

电动机星三角启动接线图及工作原理
1、星三角启动控制图
星三角启动电路L1/L2/L3分别表示三根相线；QS表示空气开关；
Fu1表示主回路上的保险；Fu2表示控制回路上的保险；
SP表示停止按钮；ST表示启动按钮；
KT表示时间继电器的线圈,后缀的数字表示它不同的触点；
KMy表示星接触器的线圈,后缀的数字表示它不同的触点；
KM△表示三角接触器的线圈,后缀的数字表示它不同的触点；KM表示主接触器的线圈,后缀的数字表示它不同的触点；
U1/V1/W1分别表示电动机绕组的三个同名端；U2/V2/W2分别表示电动机绕组的另三个同名端；
2、星三角启动电路原理
合上QS空气开关,按下St启动按钮,KT时间继电器线圈、KMy星接触器线圈得电动
作;KMY-1触点闭合,KM主接触器得电动作；KMY-2触点闭合,电动机线圈处于星形接法,KMY-3断开,避免KM△误动作；
KM-1闭合,自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合,电动机得电运转,处于星形启动状态;
时间继电器延时到达以后,延时触点KT－1断开,KMy线圈断电,KMY-1断开,KM通过KM-2仍然得电吸合着；KMY-2断开,为电动机线圈处于三角形接法作准备；KMY-3闭合,使KM△得电吸合；
KM△-1断开,停止为时间继电器线圈供电；KM△-2断开,确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态;
电动机的三角形运转状态,必须要按下SP停止按钮,才能使全部接触器线圈失电跳开,才能停止运转.。

电机星三角启动的原理图及讲解

启动时KM接通源,同时KM1,将三圈星接,进行启动,正常运行后,由断开KM1的接星,然后的闭合,将KM2接入电路,将三组线圈连成角型,正常运行,
向左转|向右转
三角形接法
电机的三角形接法是将各相依次首尾相连,并将每个相连的点引出,作为的三个相线;三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流;
星形接法
电机的星形接法是将各相的一端都接在一点上,而它们的另一端作为引出线,分别为三个相线;星形接时,线电压是相电压的根号3倍,而线电流等于相电流;
星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法;这就是常常说到的星——三角启动;
一般3KW以下的动机是星形接法,并直接启动;3KW以上的动机是用
三角形接法;
附：星——三角启动接线图供你参考
向左转|向右转。

星形三角形降压启动电路图及原理

星形三角形降压启动电路图及原理星形三角形降压启动电路是一种常用的电路设计，用于控制电机或其他负载的启动和降压。

它可以有效地降低电机启动时的电流冲击，延长设备的使用寿命，同时还能提高电机的效率和稳定性。

本文将介绍星形三角形降压启动电路的原理和电路图，并对其工作过程进行详细解析。

首先，我们来看一下星形三角形降压启动电路的原理。

在电机启动时，由于电机的惯性作用，需要较大的电流来克服电机的惯性力，这就会导致电流冲击。

而星形三角形降压启动电路通过控制电机的起动电压，使电机在启动时的电流得到有效的限制，从而减小了电流冲击，保护了电机和其周边设备。

同时，通过逐步降低电压，电机的启动过程更加平稳，提高了电机的启动效率和稳定性。

接下来，我们将详细介绍星形三角形降压启动电路的电路图。

如下图所示，星形三角形降压启动电路包括主断路器、主接触器、星形三角形切换器、过载继电器、热继电器、控制电源和电机。

主断路器用于控制电路的通断，主接触器用于控制电机的启停，星形三角形切换器用于控制电机的起动方式，过载继电器和热继电器用于保护电机和电路，控制电源为整个电路提供控制信号和电源。

在电路图中，主断路器接入电源，主接触器接入电机的主回路，星形三角形切换器接入电机的起动回路，过载继电器和热继电器接入电机的保护回路，控制电源为整个电路提供控制信号和电源。

当电机需要启动时，通过控制电源给星形三角形切换器提供信号，切换器将电机的起动方式从星形切换为三角形，从而实现电机的平稳启动和降压。

最后，我们来总结一下星形三角形降压启动电路的工作原理。

当电机启动时，星形三角形降压启动电路通过逐步降低电压的方式，有效地限制了电机的启动电流，减小了电流冲击，保护了电机和其周边设备。

同时，通过控制电源给星形三角形切换器提供信号，实现了电机的平稳启动和降压，提高了电机的启动效率和稳定性。

总的来说，星形三角形降压启动电路是一种非常实用的电路设计，能够有效地保护电机和其周边设备，提高电机的效率和稳定性。

星三角启动电路图、接线图详解

星三角启动电路图原器件介绍：
时间继电器、交流接触器、启停按钮、热继电器、保险管、三相异步电动机
星三角启动电路图、接钱图
下图是星三角启动电路图的主回路图
星三角启动电路图动作原理分析：
下图是星三角启动电路图的二次回路控制图
按下SB2——KM1吸合——KM1常开闭合，KM1自保持，
——KM2吸合开始星形启动，时间继电器KT得电延时——延时到KT常闭使KM2断电释放，星形启动停止——电流经KT常开，KM2常闭使KM3吸合，线圈KM3常开使KM3自保持，开始角形运转——KM3常闭断开KT电源。

按SB1可停止电机运转。

《注》时间继电器设定的时间要根据具本情况设定，一般是当电机起到的时间到。

什么是星三角降启动？星三角降压启动原理线路图

什么是星三⾓降启动？星三⾓降压启动原理线路图什么是星三⾓降启动？星三⾓降压启动原理线路图————————————————————————————————作者：————————————————————————————————⽇期：什么是星三⾓降压启动？星三⾓降压启动原理线路图什么是星三⾓降压启动？所谓星三⾓降压启动是指启动时，先把三相⿏笼式异步电动机定⼦三相绕组做星形链接，等电动机转速升⾼到⼀定值后再改成三⾓形。

因此这种降压启动⽅法只能⽤于正常运⾏时坐三⾓形接法的电动机上。

星三⾓降压启动原理线路图必须是三⾓形接线的电动机才能⽤星三⾓降压起动。

起动时，⽤开关将电动机三相绕组接线⽅式改为星形，每相绕组的电压为220V，起动完毕后⽤开关再改回三⾓形接线使各相绕组电压为380V。

这样的起动电流只有全压起动时的1/3。

所谓星三⾓降压启动是指启动时，先把三相⿏笼式异步电动机</a>定⼦三相绕组做星形链接，等电动机转速升⾼到⼀定值后再改成三⾓形。

因此这种降压启动⽅法只能⽤于正常运⾏时坐三⾓形接法的电动机上。

星三⾓降压启动原理原理线路图如下图所⽰。

启动时将星三⾓（Y-△）转换开关的⼿柄S2置于启动位置，则电动机定⼦三相绕组的末端U2、V2、W2连成⼀个公共点，三相电源L1、L2、L3经开关S1向电动机定⼦三相绕组的⾸端U1、V1、W1供电，电动机以星形接法启动。

加在每相定⼦绕组上的电压为电源线电压U1的1/√3倍，因此启动电流较⼩（延伸：电动机启动电流很⼤的原因与不利影响）。

等电动机启动即将结束时再把⼿柄S2转到运⾏位置，电动机定⼦成三⾓形接法，这时加在电动机定⼦每组绕组上的电压即为线电压U1，电动机全压正常运⾏。

采⽤Y-△星三⾓降压启动时，启动电流为直接采⽤三⾓形接法时启动电流的1/3，但启动转矩降低很多，所以只能⽤于轻载或者空载启动的电动机上。

采⽤星三⾓降压启动的优点是所需设备简单、成本低，因⽽获得了较为⼴泛的采⽤。

星三角启动接线图及工作原理之欧阳音创编

电动机星三角启动接线图及
工作原理
1、星三角启动控制图
星三角启动电路 L1/L2/L3分别表示三根相线；QS表示空气开关；
Fu1表示主回路上的保险；Fu2表示控制回路上的保险；
SP表示停止按钮；ST表示启动按钮；
KT表示时间继电器的线圈，后缀的数字表示它不同的触点；
KMy表示星接触器的线圈，后缀的数字表示它不同的触点；
KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；
U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同
名端；
2、星三角启动电路原理
合上QS空气开关，按下St启动按钮，KT 时间继电器线圈、KMy星接触器线圈得电动作。

KMY-1触点闭合，KM主接触器得电动作；KMY-2触点闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；
KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。

时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。

电动机的三角形运转状态，必须要按下SP 停止按钮，才能使全部接触器线圈失电跳开，
才能停止运转.。
