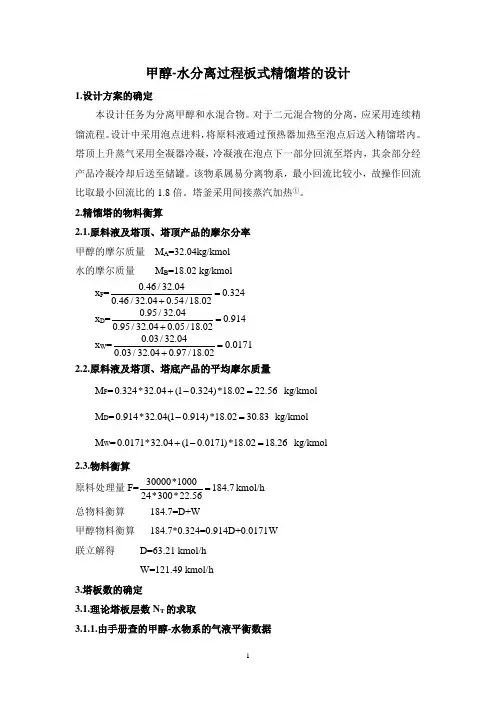

甲醇-水分离过程板式精馏塔的设计1.设计方案的确定本设计任务为分离甲醇和水混合物。
对于二元混合物的分离，应采用连续精馏流程。
设计中采用泡点进料，将原料液通过预热器加热至泡点后送入精馏塔内。
塔顶上升蒸气采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷凝冷却后送至储罐。
该物系属易分离物系，最小回流比较小，故操作回流比取最小回流比的1.8倍。
塔釜采用间接蒸汽加热①。
2.精馏塔的物料衡算2.1.原料液及塔顶、塔顶产品的摩尔分率甲醇的摩尔质量M A=32.04kg/kmol水的摩尔质量M B=18.02 kg/kmolx F=0.46/32.040.324 0.46/32.040.54/18.02=+x D=0.95/32.040.914 0.95/32.040.05/18.02=+x W=0.03/32.040.0171 0.03/32.040.97/18.02=+2.2.原料液及塔顶、塔底产品的平均摩尔质量M F=0.324*32.04(10.324)*18.0222.56+-=kg/kmol M D=0.914*32.04(10.914)*18.0230.83-=kg/kmol M W=0.0171*32.04(10.0171)*18.0218.26+-=kg/kmol 2.3.物料衡算原料处理量F=30000*1000184.724*300*22.56=kmol/h总物料衡算184.7=D+W甲醇物料衡算184.7*0.324=0.914D+0.0171W 联立解得D=63.21 kmol/hW=121.49 kmol/h3.塔板数的确定3.1.理论塔板层数N T的求取3.1.1.由手册查的甲醇-水物系的气液平衡数据温度饱和蒸汽压（甲醇）kPa 饱和蒸汽压（水）kPa 64.5 101.3 25.00370 125.1458 31.15775 150.8157 38.54480 180.667 47.34385 215.19957.80890 254.946970.09595 300.48384.513100 352.4169101.3由上数据可绘出x-y图和t-x(y)图。
甲醇-水分离精馏塔设计 完整版
u －空塔气速 m/s u0－气体通过筛孔的速度 ,m/s uo,min－漏液点气速， m/s tF－ 进料板温度℃ tD－塔顶 温度℃ tW－塔底 温度℃ tm－平均 温度℃ W－釜残液流量 kmol/h wc －边缘区宽度 m wd －弓形降液管的宽度 m ws －破沫区宽度 m x －液相中易挥发组分的摩尔分率 y －气相中易挥发组分的摩尔分率 Z －塔高 m
6 共 30 页
二 、精馏塔的物料衡算
1、 原料液及塔顶、塔底产品的摩尔分率
甲醇的摩尔质量 水的摩尔质量
xF
M甲醇 32kg / kmol M水 18kg / kmol
0.46 / 32 =0.324 0.46 / 32 0.54 / 18 0.98 / 32 xD =0.965 0.98 / 32 0.02 / 18 0.005 / 32 xW =0.00282 0.005 / 32 0.995 / 18
2、 原料液及塔顶、塔底产品的平均摩尔质量
MF 0.324 32 (1 0.324) 18 22.54kg / kmol
MD 0.965 32 (1 0.965) 18 31.51kg / kmol MW 0.00282 32 (1 0.00282) 18 18.04kg / kmol
1 0.4 4.04 0.4(1 0.729)
2
3
4
则
0.9194 (1 0.8741) 1.643 0.8741 (1 0.9194)来自 m
1 2 3
4
4
4.65
相平衡方程为；
y x/ 1 ( 1x )
甲醇—水分离板式精馏塔设计
目录设计任务书 (3)1概述 (4)1.1 设计方案的选择 (4)1.2 设计流程说明 (5)2塔的工艺计算 (6)2.1 物性参数 (6)2.2 回收塔的物料衡算 (7)2.2.1 原料液及塔顶和塔底产品的组成 (7)2.2.2 物料衡算 (7)2.3 物料的进料热状况 (7)2.4 理论板层数的求取 (9)2.4.1 求操作线方程 (9)2.4.2 求相对挥发度 (9)2.4.3 逐板法求理论板层数 (9)2.5 实际板层数的求取 (11)2.5.1 塔板效率的估算 (11)2.5.2 实际塔板数的计算 (12)3主要设备工艺尺寸设计 (12)3.1 各设计参数 (12)3.1.1 操作压力的计算 (12)3.1.2 操作温度的计算 (12)3.1.3 平均摩尔质量计算 (12)3.1.4 气相平均密度计算 (13)3.1.5 液相平均密度计算 (13)3.1.6 液相平均表面张力计算 (14)3.1.7 液体平均黏度 (14)3.2 塔体工艺尺寸计算 (14)3.2.1 塔径的计算 (14)3.2.2 塔有效高度的计算 (16)3.3 塔板主要工艺尺寸的计算 (16)3.3.1 溢流装置的计算 (16)3.3.2 塔板布置 (17)3.4 塔板的流体力学验算 (18)3.4.1 塔板压降 (18)3.4.2 液面落差 (19)3.4.3 液沫夹带 (19)3.4.4 漏液 (19)3.4.5 液泛 (20)3.5 塔板负荷性能图 (20)3.5.1 漏液线 (20)3.5.2 液沫夹带线 (21)3.5.3 液相负荷下限线 (21)3.5.4 液相负荷上限线 (22)3.5.5 液泛线 (22)3.6 接管尺寸的确定 (23)3.6.1 蒸汽管 (24)3.6.2 进料管 (24)3.6.3 塔底出料管 (24)4辅助设备选型与计算 (25)4.1 原料储罐与产品储罐 (25)5设计结果汇总 (26)6设计评述（结论） (27)主要符号说明（附录） (28)参考文献 (30)致谢 (30)附图 (30)设计任务书一、设计题目：甲醇—水分离板式精馏塔设计二、设计任务及操作条件1、设计任务：生产能力（进料量）36000 吨／年操作周期7200 小时／年进料组成10％（质量分率，下同）塔顶产品组成≥43％塔底产品组成≤0.8%2、操作条件操作压力塔顶为常压进料热状态自选加热蒸汽：低压蒸汽3、设备型式筛板、浮阀塔板4、厂址安徽地区三、设计内容：1、设计方案的选择及流程说明2、塔的工艺计算3、主要设备工艺尺寸设计（1）塔径、塔高及塔板结构尺寸的确定（2）塔板的流体力学校核（3）塔板的负荷性能图（4）总塔高、总压降及接管尺寸的确定4、辅助设备选型与计算5、设计结果汇总6、设计评述7、工艺流程图及精馏塔工艺条件图1概述甲醇是最简单的饱和醇，也是重要的化学工业基础原料和清洁液体燃料，它广泛用于有机合成、医药、农药、涂料、染料、汽车和国防等工业中。
甲醇-水精馏塔的设计

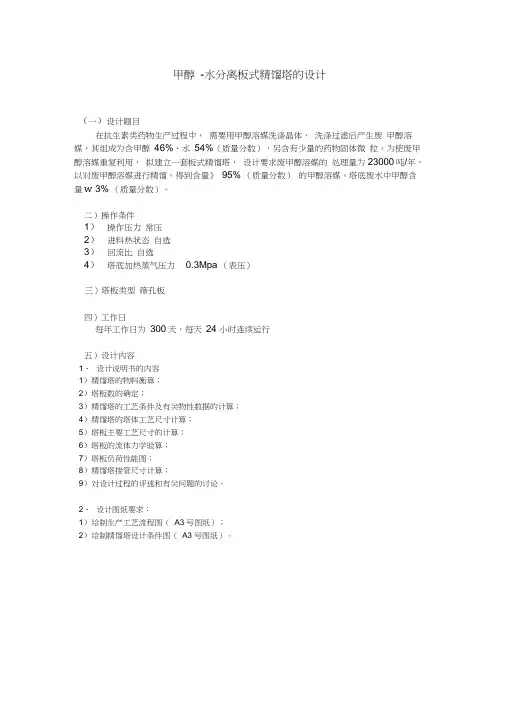

甲醇-水分离板式精馏塔的设计（一）设计题目在抗生素类药物生产过程中，需要用甲醇溶媒洗涤晶体，洗涤过滤后产生废甲醇溶媒，其组成为含甲醇46%、水54%（质量分数），另含有少量的药物固体微粒。
