磁力泵型号定义及参数

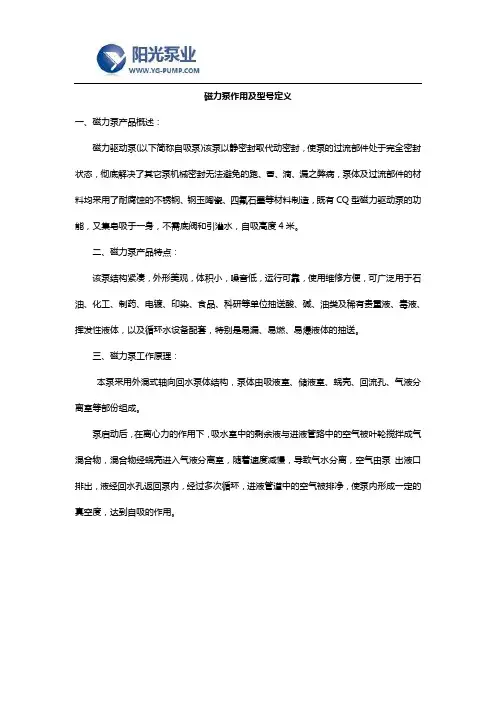

磁力泵作用及型号定义
磁力泵作用及型号定义
一、磁力泵产品概述：
磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。
二、磁力泵产品特点：
该泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。
三、磁力泵工作原理：
本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成。
泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。
四、磁力泵型号定义：
五、磁力泵适用范围
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。
可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。
特别是漏、易燃、易爆液体的抽送，选用此泵则更为理想。
六、磁力泵性能参数。

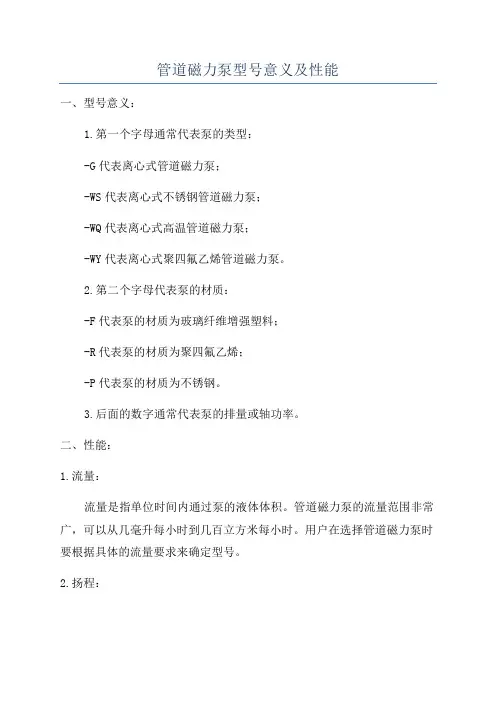

管道磁力泵型号意义及性能
管道磁力泵型号意义及性能
一、型号意义：
1.第一个字母通常代表泵的类型：
-G代表离心式管道磁力泵；
-WS代表离心式不锈钢管道磁力泵；
-WQ代表离心式高温管道磁力泵；
-WY代表离心式聚四氟乙烯管道磁力泵。
2.第二个字母代表泵的材质：
-F代表泵的材质为玻璃纤维增强塑料；
-R代表泵的材质为聚四氟乙烯；
-P代表泵的材质为不锈钢。
3.后面的数字通常代表泵的排量或轴功率。
二、性能：
1.流量：
流量是指单位时间内通过泵的液体体积。
管道磁力泵的流量范围非常广，可以从几毫升每小时到几百立方米每小时。
用户在选择管道磁力泵时要根据具体的流量要求来确定型号。
2.扬程：
扬程是指液体从泵的吸入端到出口的水平高度或垂直高度差。
不同型号的管道磁力泵的扬程范围也不相同，请用户根据需要选择合适数值。
3.效率：
此外，管道磁力泵还具有以下一些常见的性能特点：
4.无泄漏：
5.无密封：
由于使用磁力传递转动力矩，所以泵的轴封处不会出现泄漏，可以确保液体的绝对密封，防止物料泄露。
6.延长使用寿命：
由于没有动态密封元件，所以管道磁力泵的使用寿命相对较长，可以减少维护和更换部分的频率。
总结：。

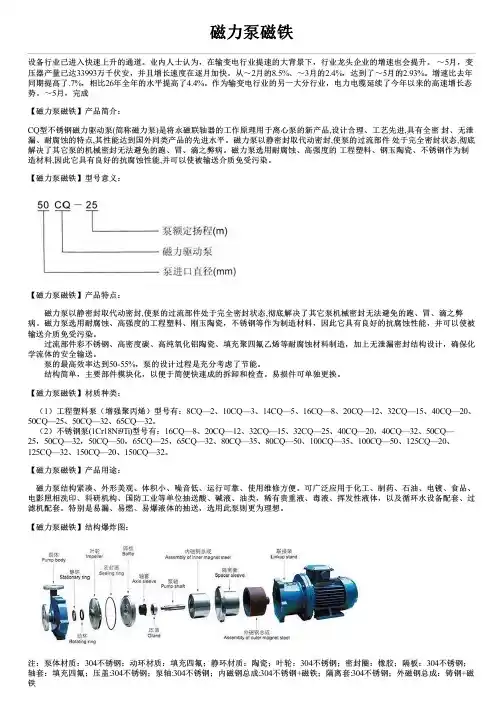

磁力泵磁铁型号参数价格及结构图
磁力泵磁铁设备行业已进入快速上升的通道。
业内人士认为，在输变电行业提速的大背景下，行业龙头企业的增速也会提升。
～5月，变压器产量已达33993万千伏安，并且增长速度在逐月加快。
从～2月的8.5%、～3月的2.4%，达到了～5月的2.93%。
增速比去年同期提高了.7%，相比26年全年的水平提高了4.4%。
作为输变电行业的另一大分行业，电力电缆延续了今年以来的高速增长态势。
～5月，完成【磁力泵磁铁】产品简介：CQ型不锈钢磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理、工艺先进,具有全密封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。
磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。
磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
【磁力泵磁铁】型号意义：【磁力泵磁铁】产品特点：磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。
磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
过流部件彩不锈钢、高密度碳、高纯氧化铝陶瓷、填充聚四氟乙烯等耐腐蚀材料制造，加上无泄漏密封结构设计，确保化学流体的安全输送。
泵的最高效率达到50-55%，泵的设计过程是充分考虑了节能。
结构简单，主要部件模块化，以便于简便快速成的拆卸和检查。
易损件可单独更换。
【磁力泵磁铁】材质种类：（1）工程塑料泵（增强聚丙烯）型号有：8CQ—2、10CQ—3、14CQ—5、16CQ—8、20CQ—12、32CQ—15、40CQ—20、50CQ—25、50CQ—32、65CQ—32。
（2）不锈钢泵(1Cr18Ni9Ti)型号有：16CQ—8、20CQ—12、32CQ—15、32CQ—25、40CQ—20，40CQ—32、50CQ—25，50CQ—32，50CQ—50，65CQ—25，65CQ—32、80CQ—35、80CQ—50、100CQ—35、100CQ—50、125CQ—20、125CQ—32、150CQ—20、150CQ—32。
台风磁力循环泵的型号参数及使用场所。
大功率磁力循环泵：主要由三部分组成，前盖、磁力传动、电机。
当电动机带动外磁转子旋转时，外磁性带动内磁，内磁带动与内磁项链的叶轮同步旋转，实现动力的无接触传递。
优点是因其特殊的结构，泵体能够做到无轴封、无气泡、无泄漏。
特别适用于电泳漆、珍珠镍和小型过滤机的使用。
缺点是因其采用磁力驱动，所以不适用于含铁介质的药液。
1、MPH型号参数MPH - F - 44 - 0 - C - C - V - 5 - V38 - A - SI(1) (2) (3) (4) (5) (6) (7) (8) （9）（10）（11）(1)机型编号：MPH(2)泵体材质F-CFRPP A-CPVC P-PVDF(3)出入口径：44:40x40 45:40x50(4)马力：0:1/2HP 1:1HP 2:2HP 3:3HP 5:5HP(5)泵轴：C-CERAMIC T-TITANIUM（Ti） S-SIC(6)轴承：C-CARBON P-PTFE S-SIC(7)橡胶材质：E-EPDM，V-VITON（FKM）(8)频率：5-50Hz 6-60Hz(9) 电压：V38:220V/380V/3φ V44:220V/440V/3φ2、磁力泵的使用领域主要看其产品特性及所用药液的酸碱性。
从泵浦材料的选材就可以看出，台风塑料磁力泵是一种可以输送强酸碱液的泵浦，具体的应用领域包括：化工行业：盐酸、次氯酸的生产和输送，氟化物和各类化学肥料的生产，气体吸收反应液循环，硫酸的提炼，废酸液体的回收及再生，强酸运输车的卸药等药剂行业：农药、医药、水处理等化学药剂的生产。
金属行业：氧化铝膜处理设备，线材拉伸，钢铁轧制的除油及酸洗，车辆涂装前的除油及酸洗，氯化钛的生产制造等电镀行业：适用于各类化学药液过滤机的酸碱液循环。
矿业：金属熔炼中电解液的输送，废液的洗涤处理医疗行业：适用于各种医疗设备清洗机水处理行业：海水的输送和淡化处理污染控制行业;各类污水的处理，废气吸收设备当然台风塑料磁力泵的产品特性不仅用在以上领域，在高分子化学实验室、制冰机、太阳能光伏行业、激光切割等领域也能发挥“术业专攻”的优势。
磁力漩涡泵型号及参数 (1)
【CW型磁力漩涡泵】产品:【CW型磁力漩涡泵】产品简介：CW型磁力旋涡泵是本公司在多年生产W型旋涡泵的经验基础上进行改型设计的新型旋涡泵。
该系列泵采用磁力传动结构，无轴封，保证泵能点滴不漏地输送介质，通过多家用户使用证明，该系列泵既具有旋涡泵的小流量，高扬程的特点，又具有磁力泵无泄漏的优点，因而，深受用户的青睐。
泵的过流部件采用1Cr18Ni9Ti不锈钢，可无泄漏输送易燃、易爆、剧毒等化学介质。
【CW型磁力漩涡泵】型号意义：【CW型磁力漩涡泵】产品特点：CW型磁力漩涡泵的特点主要概括为以下几点：1、高扬程、小流量，比转数一般小于40；2、结构简单、体积小、重量轻；3、具有自润滑回路，提高滑动轴承使用寿命：4、增设冷却回路，及时带走磁涡流热；5、设有叶轮轴向间隙调节机构，可随时调整间隙，确保泵的长期正常运转。
6、随输送介质黏度增加，泵的效率急剧下降；因而介质黏度应不大于5×10-6m2／s。
【CW型磁力漩涡泵】产品用途：CW型磁力漩涡泵可广泛应用于化工、制药、石油、可靠、使用维修方便。
可广泛应用于化工、制药、石油、抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。
特别是易漏、易燃、易爆。
【CW型磁力漩涡泵】性能参数：型号流量（M3/h）扬程(m)转速(rpm)电机功率(kW)效率η(%)允许吸上高度(m)叶轮直径(mm)重量(kg)CW20-200.722029000.752266526 CW20-400.72402900 1.11869032 CW20-650.72652900 2.215610536 CW25-25 1.44252900 1.12657528 CW25-40 1.44402900 1.52459040 CW25-75 1.44752900420511055 CW32-30 2.88302900 2.22859038 CW32-50 2.88502900326510052CW32-75 2.887529007.522512076CW32-120 2.8812029001118 4.514095 CW40-40 5.4402900430410070 CW40-90 5.49029001126 3.5130105 CW50-4594529007.530411092 CW65-5014.45029001535 3.5120158【CW型磁力漩涡泵】安装与使用：(1)磁力漩涡泵应水平安装，不宜竖立，对于特殊要求垂直安装的场合，电机务必朝上。
磁力泵规格型号及参数
磁力泵规格型号及参数磁力泵是一种采用磁耦合驱动技术的无泄漏、无密封的泵，被广泛应用于化工、冶金、造纸、食品、制药等行业。
以下是一份磁力泵的规格型号及参数介绍，供参考：规格型号：1.LQDL系列磁力驱动立式多级离心泵2.CQ系列磁力驱动离心泵3.IHF系列磁力驱动卧式离心泵4.ZCQ系列磁力驱动自吸式离心泵5.DCL系列磁力驱动离心泵6.ZMD系列磁力驱动自吸式多级泵参数：1.流量：根据不同型号的磁力泵，流量范围从0.5m³/h到200m³/h不等，可根据用户需求定制。
2.扬程：根据不同型号的磁力泵，扬程范围从5m到150m不等，可根据用户需求定制。
3.温度范围：根据不同型号的磁力泵，温度范围从-20℃到150℃不等，可根据用户需求定制。
4.真空度：根据不同型号的磁力泵，真空度范围从0.1MPa到0.6MPa 不等，可根据用户需求定制。
5.材质：泵体、叶轮、轴套等部件采用不锈钢、合金钢等材质，具有优良的耐腐蚀性和耐高温性。
6.功率：根据不同型号的磁力泵，功率范围从0.18kW到75kW不等，可根据用户需求定制。
7.进出口口径：根据不同型号的磁力泵，进出口口径范围从DN15到DN300不等，可根据用户需求定制。
8.使用介质：磁力泵适用于输送清洁、无固体颗粒或纤维的腐蚀性液体，如酸、碱、盐溶液、有机溶剂等。
磁力泵的特点：1.无泄漏：磁力驱动技术使泵体与电机完全隔离，消除了密封件的泄漏隐患。
2.耐腐蚀：泵体采用耐腐蚀材质制造，能够适应多种腐蚀性介质的输送。
3.节能环保：磁力泵采用无接触传动，无需润滑剂，减少能源的消耗，符合环保要求。
4.维护方便：无需维护密封装置，大大降低了维护成本。
5.使用安全：由于无泄漏，减少了对人员和环境的危害，提高了操作安全性。
6.体积小巧：磁力泵结构紧凑，占地面积小，适应安装空间有限的场所。
总结：磁力泵具有无泄漏、耐腐蚀、节能环保、维护方便、使用安全和体积小巧等特点，根据不同的工况要求，可以选择合适的型号和参数。
高压磁力泵型号及参数
高压磁力泵型号及参数高压磁力泵是一种无泄漏、无污染、无噪音、高效节能的新型泵，广泛应用于化工、医药、电力、冶金等领域。
下面介绍几种常见的高压磁力泵型号及参数。
1. CQB-G型高压磁力泵CQB-G型高压磁力泵是一种单级、单吸、卧式、闭式、磁力驱动泵。
其最大扬程可达150米，最大流量可达100m³/h，最高温度可达200℃。
该泵采用优质不锈钢材料制造，具有耐腐蚀、耐高温、耐磨损等特点，适用于输送各种腐蚀性介质。
2. IHF型高压磁力泵IHF型高压磁力泵是一种单级、单吸、卧式、闭式、磁力驱动泵。
其最大扬程可达125米，最大流量可达100m³/h，最高温度可达100℃。
该泵采用优质氟塑料制造，具有耐腐蚀、耐高温、耐磨损等特点，适用于输送各种强腐蚀性介质。
3. KF型高压磁力泵KF型高压磁力泵是一种单级、单吸、卧式、闭式、磁力驱动泵。
其最大扬程可达80米，最大流量可达50m³/h，最高温度可达120℃。
该泵采用优质不锈钢材料制造，具有耐腐蚀、耐高温、耐磨损等特点，适用于输送各种腐蚀性介质。
4. ZCQ型高压磁力泵ZCQ型高压磁力泵是一种多级、单吸、卧式、闭式、磁力驱动泵。
其最大扬程可达240米，最大流量可达10m³/h，最高温度可达120℃。
该泵采用优质不锈钢材料制造，具有耐腐蚀、耐高温、耐磨损等特点，适用于输送各种腐蚀性介质。
以上是几种常见的高压磁力泵型号及参数，不同型号的泵适用于不同的介质和工况，用户在选择时应根据实际情况进行选择。
同时，使用高压磁力泵时应注意保养和维护，以延长泵的使用寿命。
磁力漩涡泵型号及参数
【CW型磁力漩涡泵】产品:【CW型磁力漩涡泵】产品简介：CW型磁力旋涡泵是本公司在多年生产W型旋涡泵的经验基础上进行改型设计的新型旋涡泵。
该系列泵采用磁力传动结构，无轴封，保证泵能点滴不漏地输送介质，通过多家用户使用证明，该系列泵既具有旋涡泵的小流量，高扬程的特点，又具有磁力泵无泄漏的优点，因而，深受用户的青睐。
泵的过流部件采用1Cr18Ni9Ti不锈钢，可无泄漏输送易燃、易爆、剧毒等化学介质。
【CW型磁力漩涡泵】型号意义：【CW型磁力漩涡泵】产品特点：CW型磁力漩涡泵的特点主要概括为以下几点：1、高扬程、小流量，比转数一般小于40；2、结构简单、体积小、重量轻；3、具有自润滑回路，提高滑动轴承使用寿命：4、增设冷却回路，及时带走磁涡流热；5、设有叶轮轴向间隙调节机构，可随时调整间隙，确保泵的长期正常运转。
6、随输送介质黏度增加，泵的效率急剧下降；因而介质黏度应不大于5×10-6m2／s。
【CW型磁力漩涡泵】产品用途：CW型磁力漩涡泵可广泛应用于化工、制药、石油、可靠、使用维修方便。
可广泛应用于化工、制药、石油、抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。
特别是易漏、易燃、易爆。
【CW型磁力漩涡泵】性能参数：型号流量（M3/h）扬程(m)转速(rpm)电机功率(kW)效率η(%)允许吸上高度(m)叶轮直径(mm)重量(kg)CW20-200.722029000.752266526 CW20-400.72402900 1.11869032 CW20-650.72652900 2.215610536 CW25-25 1.44252900 1.12657528 CW25-40 1.44402900 1.52459040 CW25-75 1.44752900420511055 CW32-30 2.88302900 2.22859038 CW32-50 2.88502900326510052 CW32-75 2.887529007.522512076 CW32-120 2.8812029001118 4.514095 CW40-40 5.4402900430410070 CW40-90 5.49029001126 3.5130105 CW50-4594529007.530411092 CW65-5014.45029001535 3.5120158【CW型磁力漩涡泵】安装与使用：(1)磁力漩涡泵应水平安装，不宜竖立，对于特殊要求垂直安装的场合，电机务必朝上。
磁力泵规格型号及参数
磁力泵规格型号及参数
磁力泵是一种利用磁场和气体流动的力学原理，实现流体输送的装置。
它可以实现几乎无限的排量，可以控制流量，并且具有自吸能力，即使在0.4MPa左右的低压情况下也能达到很高的负载效率。
磁力泵具有体积小、重量轻、低噪声、无腐蚀性、低能耗等特点，维护方便，维护成本低，因此受到了众多行业的欢迎。
磁力泵的规格型号主要取决于它的流量、压力、温度等参数，如流量、温度、压力、转速等。
一般来说，磁力泵的规格型号包括流量、压力、转速、温度、材料、尺寸等。
1、流量：流量是衡量磁力泵技术性能的基本指标，也是判断磁力泵选型的重要参数。
通常情况下，磁力泵的流量范围是0.1-100m³/h。
2、压力：压力是指磁力泵将流体输送时所产生的内部压力，它与流量及转速之间存在特定的关系。
一般情况下，磁力泵的压力范围是0.1-6MPa。
3、转速：转速是指磁力泵内部调节装置（如叶轮、机械密封、轴承等）运转的转速。
通常情况下，磁力泵的转速范围是1000-3000r/min。
4、温度：温度是衡量磁力泵技术性能的重要指标。
磁力泵的最高温度一般不超过120℃。
5、材料：磁力泵的材料一般有铸铁、不锈钢、碳钢、铝合金等。
6、尺寸：尺寸不同的磁力泵具有不同的流量、压力、转速等参数，需要按照实际使用要求来选择。
磁力泵的规格型号及参数是以上述参数为基础，进行组合而成的。
具体参数规格型号可根据实际使用要求来确定，具体参数规格型号建议由专业人士进行确定。
cqb氟塑料磁力泵型号及参数
安徽博特泵阀制造有限公司 邮编：242500
3
地址：安徽省泾县泾川大道 325 号
全国销售热线：400-880-4889
产品介绍
一、用途 本产品广泛应用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗
工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。 特点：取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝
径统一。 2.为防止杂物进入泵内，在进口处应设置过滤器，过滤面积应大于管路截面积的
3~4 倍。
安徽博特泵阀制造有限公司 邮编：242500
5
地址：安徽省泾县泾川大道 325 号
全国销售热线：400-880-4889
安装部分
3.必须保证泵的安装高度符合泵的汽蚀余量，且考虑管路损失及介质温度。为避
免泵体内产生气汽蚀，必须满足下式：
二、启动和运行 1．开车前应将泵内灌满须输送的液体，关闭出口闸阀，接好电ห้องสมุดไป่ตู้。 2.接通电源，检查泵的转向是否正确。 3.机组试运转 5~10 分钟，如无异常现象可投入运行。
安徽博特泵阀制造有限公司 邮编：242500
6
地址：安徽省泾县泾川大道 325 号
全国销售热线：400-880-4889
4.停机时，应先将出口的闸阀关闭，然后再切断电源。 三、维修和保养 1、定期检查泵和电机，更换易损零件。 2、长期停机不用时，应清洗泵内流到并切断电源。 3、严禁空运转。 四、服务承诺 1、易损件和其它配件，保证长期供应。 2、可根据用户要求设计耐腐蚀新型泵、匹配防爆电机。 3、对本公司提供的产品提供技术咨询及终身服务。 4、负责免费上门调试、维修（易损件按厂家收取）。
功率过大 2.泵轴线与电机轴线误差过大
不锈钢磁力泵型号及参数
不锈钢磁力泵型号及参数
1.ZMD型不锈钢磁力泵
ZMD型不锈钢磁力泵是一种液压和结构双层泵体设计的磁力耐腐蚀泵。
它采用合金材料制作而成，可以输送各种酸、碱、盐和有机溶剂等腐蚀介质。
其主要参数如下：
-流量范围：1.5-100m3/h；
-扬程范围：5-125m；
-温度范围：-20℃至+120℃；
-功率范围：0.55-55kW；
- 进口直径：15-150mm；
- 出口直径：10-125mm。
2.CQB型不锈钢磁力泵
CQB型不锈钢磁力泵是一种投入市场较早的不锈钢磁力泵。
它适用于
输送硫酸、硝酸、盐酸、氢氟酸和各种有机溶剂等介质。
其主要参数如下：-流量范围：3.6-100m3/h；
-扬程范围：5-32m；
-温度范围：-20℃至+100℃；
-功率范围：0.55-30kW；
- 进口直径：25-80mm；
- 出口直径：20-65mm。
3.IHF型不锈钢磁力泵
IHF型不锈钢磁力泵是一种用于输送各类有机酸、无机酸、盐溶液和其他腐蚀性介质的耐腐蚀泵。
它采用不锈钢材料制作，具有优良的耐腐蚀性能。
其主要参数如下：
-流量范围：0.5-400m3/h；
-扬程范围：5-125m；
-温度范围：-20℃至+120℃；
-功率范围：0.55-160kW；
- 进口直径：25-300mm；
- 出口直径：20-250mm。
这些不锈钢磁力泵都具有无泄漏、无污染、无维修等优点，适用于化工、制药、食品加工、冶金、石油等行业。
在选择使用时，需根据实际工况需求选择合适的型号和参数。
磁力泵型号意义及概述
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
一、CQ磁力泵产品简介:
CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进、具有全密封、无泄漏、耐腐蚀等特点，其性能达到G外同类产品的先进水平。
二、CQ磁力泵产品用途：
上海品牌厂家沈泉泵阀生产制造的磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。
可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、G防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。
特别是漏、易燃、易爆液体的抽送，选用此泵则更为理想。
三、CQ型磁力驱动泵型号意义
四、CQ磁力泵主要特点：
磁力泵以静密封取代动密封，使磁力泵的过流部件处于完全密封状态，彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。
磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
磁力漩涡泵型号及参数
【CW型磁力漩涡泵】产品:【CW型磁力漩涡泵】产品简介：CW型磁力旋涡泵是本公司在多年消费W型旋涡泵的经历根底上进展改型设计的新型旋涡泵。
该系列泵采用磁力传动构造，无轴封，保证泵能点滴不漏地输送介质，通过多家用户使用证明，该系列泵既具有旋涡泵的小流量，高扬程的特点，又具有磁力泵无泄漏的优点，因此，深受用户的青睐。
泵的过流部件采用1Cr18Ni9Ti不锈钢，可无泄漏输送易燃、易爆、剧毒等化学介质。
【CW型磁力漩涡泵】型号意义：【CW型磁力漩涡泵】产品特点：CW型磁力漩涡泵的特点主要概括为以下几点：1、高扬程、小流量，比转数一般小于40；2、构造简单、体积小、重量轻；3、具有自光滑回路，进步滑动轴承使用寿命：4、增设冷却回路，及时带走磁涡流热；5、设有叶轮轴向间隙调节机构，可随时调整间隙，确保泵的长期正常运转。
6、随输送介质黏度增加，泵的效率急剧下降；因此介质黏度应不大于5×10-6m2／s。
【CW型磁力漩涡泵】产品用途：CW型磁力漩涡泵可广泛应用于化工、制药、石油、可靠、使用维修方便。
可广泛应用于化工、制药、石油、抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。
特别是易漏、易燃、易爆。
【CW型磁力漩涡泵】性能参数：【CW型磁力漩涡泵】安装与使用：(1)磁力漩涡泵应程度安装，不宜竖立，对于特殊要求垂直安装的场合，电机务必朝上。
(2)当抽吸液面高于泵轴心线时，起动前翻开吸人管道阀门即可，假设抽吸液面低于泵轴心线时，管道需装备底阀。
(3)磁力漩涡泵使用前应进展检查，电机风叶转动要灵敏，无卡住及异常声响，各紧固件要紧固。
(4)检查电机旋转方向是否与磁力漩涡泵转向标记一致。
(5)磁力漩涡泵起动前先翻开进出口阀门，待泵进入正常工作状态后，再将排出阀调到所需开度。
(6)磁力漩涡泵停顿工作前，应先全开排出阀门，然后停机再关闭吸人管阀门。
怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。
Cqb型磁力驱动泵
Cqb型磁力驱动泵：KF=EF-EK={H-（U22-Ub2）/8g-H-（U22-Ur2）/8g-（U22-Ub2）/2g}（）由于副叶片与泵壳之间存在一定的间隙。
在间隙中液体的角速度小于叶轮的角速度ω，但大于ω/2。
斯捷潘诺夫认为这个角速度可近似取为：ω′=ω(+t/s)/2式中：ω′—工作轮后盖板与泵壳间隙中液体的角速度ω—工作轮的角速度S—泵壳与叶轮后盖副叶片的距离t—副叶片的平均高度由此，可以得到填料室前液体压力EK的计算式即：HBr=H2-/285（n/）2{D22-DR2+（s+t）/s（DR2-Db2）}式中：HBr—副叶片减压后的压头（米水柱）H2=H-V32/2g，V3=KV3√2GhＶ３为蜗壳内平均流速在计算时，可以事先假定它为等压密封，即HBr=；若是负压密封即取HBr为负值代入公式（2），可求出副叶片的外径DR。
如果求出的DR大于D2值时，则需要考虑副叶轮密封结构。
在计算时，t可事先选定。
一般取.5～厘米，s-t是副叶片与泵壳的间隙，其值要由加工精度来保证。
间隙越小，平衡能力越大，但加工装配要求高。
与此间隙有关的零件精度为4～6级时，一般取s-t=.3～.3厘米，（小泵CQB型磁力驱动离心泵一、产品概述CQB磁力驱动离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。
其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。
在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。
CQB系列磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。
CQB系列磁力泵型式及基本参数符合JB／T7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。
高温磁力泵型号及参数
【CQG型高温磁力泵】产品：【CQG型高温磁力泵】产品简介：随着我国石油化工装置现代化建设的需要，为了尽快适应以节能为中心的设备更新换代，发展符合国际先进的按APl610规划生产的产品。
最近我单位会同泵业界有关专家，共同研究、探讨、发明了达到国际先进水平的CQG型耐高温磁力驱动泵系列，填补了国内空白。
【CQG型高温磁力泵】型号意义：【CQG型高温磁力泵】产品特点：CQG型高温磁力泵的设计具有可靠性高、使用寿命长、通用化程度高的特点，磁力驱动泵又称无轴封泵，它以静密封取代动密封，使泵的过流部件完全处于密封状态，因采用磁力联轴器传动，所以能代替原机械泵机械密封一直解决不了的跑、冒、滴、漏之弊病。
无轴封泵是唯一的泄漏量为零的泵，因为该种泵无轴封。
【CQG型高温磁力泵】产品用途：CQG型高温磁力泵用在石油精制、石油化工和化学工业及其它地方输送特殊的石油、印染原料及其高温介质（使用温度t<300℃)。
【CQG型高温磁力泵】性能参数：型号口径扬程m流量(L/min)电机功率KW转速(r/min)电压(V)吸程(m)进口(mm)出口(mm)20CQG-15-110201512500.3728003804 25CQG-20-115252015110 1.128003804 32CQG-25-115322515110 1.128003804 32CQG-25-14532252580 1.128003804 40CQG-32-132403220180 2.228003807.5 40CQG-32-160403240200428003808 50CQG-40-145504025240428003808.3 50CQG-40-160504040220428003807 50CQG-32-200503250130 5.528003808 65CQG-50-145655025280 5.528003807 65CQG-50-1606550354507.528003806 80CQG-65-1608065358501128003807 80CQG-50-2008050508501528003807 100CQG-80-1601008035165018.528003807 100CQG-65-200100655016502228003807【CQG型高温磁力泵】安装与使用：（一）高温磁力泵应水平安装.开车前应检查冷却箱之润滑油油位.若油位过低时应及时补充。
自吸式磁力泵型号及参数
【ZCQ型自吸式磁力泵】产品：【ZCQ型自吸式磁力泵】产品简介：ZCQ型自吸式磁力泵是根据众用户的要求，在CQ型磁力泵的基础上吸取国外最新技术，并经过本公司工程技术人员反复研究试验而成功的新产品，其性能达到国外同类产品九十年代先进水平。
【ZCQ型自吸式磁力泵】型号意义：【ZCQ型自吸式磁力泵】工作原理：ZCQ型自吸式磁力泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见图。
泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。
【ZCQ型自吸式磁力泵】主要特点：ZCQ型自吸式磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，自吸高度4米。
【ZCQ型自吸式磁力泵】产品用途：ZCQ型自吸式磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。
因此，它是有广泛的用途，我们真诚地向用户推荐这种产品。
【ZCQ型自吸式磁力泵】结构图：1泵体2静环3动环4加水螺栓5叶轮6密封圈7隔板8隔离板9外磁钢总成10内磁钢总成11泵轴12轴套13联接架14电机【ZCQ型自吸式磁力泵】性能参数：型号口径扬程m流量L/min电机功率KW转速r/min电压V自吸性能m/3分进口mm出口mmZCQ20-12-100201212500.372900220/3804 ZCQ25-20-115252015110 1.129003804 ZCQ32-25-115322515110 1.129003804 ZCQ32-25-145322525110 1.129003804ZCQ40-32-132403220180 2.229003804 ZCQ40-32-160403232180429003804 ZCQ50-40-145504025240429003804 ZCQ50-40-160504032220429003804 ZCQ65-50-145655025280 5.529003804 ZCQ65-50-1606550324507.529003804 ZCQ80-65-1258065208007.529003804 ZCQ80-65-1608065328001529003804注：泵体材质不锈钢(1Cr18Ni9Ti)【ZCQ型自吸式磁力泵】性能曲线图：【ZCQ型自吸式磁力泵】安装示意图：【ZCQ型自吸式磁力泵】安装尺寸图：型号A B1B2B3h H H1H2L L1L2m-Φd ZCQ20-15-110901501982256022554315410902104--Φ18 ZCQ25-20-11510018025028080240603505501202854--Φ12 ZCQ32-25-11510018025028080240603505501202854--Φ12 ZCQ32-25-14510518025028080255603605551302854--Φ12 ZCQ40-32-13210520027031090265603756101303504--Φ14 ZCQ40-32-160115260320360112295604206851703054--Φ14 ZCQ50-40-145115260320360112295604206851703054--Φ14 ZCQ50-40-160115260320360112295604206851703054--Φ14 ZCQ65-50-145145280345390132315604407602103604--Φ16 ZCQ65-50-160150280345390132345604757751853604--Φ16 ZCQ80-65-12517028034539013244660510802203604--Φ16 ZCQ80-65-16018035042047016048010065010002703904--Φ18【ZCQ型自吸式磁力泵】安装使用：1、开箱后检查泵铭牌，校对自吸泵产品主要参数是否与使用要求相符。
磁力泵参数表
磁力泵参数表磁力泵的参数包括型号、流量、扬程、功率、进口直径、出口直径和材质等。
以不锈钢磁力泵为例，以下是其具体参数：1.型号MCP-IO的流量为1.5m3∕h,扬程为15m,功率为0.37kW,进口直径为25mm,出口直径为20mm。
2.型号MCP-15的流量为3ι113∕h,扬程为20m,功率为0.75kW,进口直径为32mm,出口直径为25mm。
3.型号MCP-20的流量为6m3∕h,扬程为25m,功率为1.5kW,进口直径为40mm,出口直径为32mm。
4.型号MCP-25的流量为IOm3∕h,扬程为30m,功率为2.2kW,进口直径为5Omin,出口直径为40mm05.型号MCP-32的流量为15m3∕h,扬程为35m,功率为3kW,进口直径为65mm,出口直径为50mm o6.型号MCP-40的流量为20m3∕h,扬程为40m,功率为4kW,进口直径为80mm,出口直径为65mm o7.型号MCP-50的流量为3011)3∕h,扬程为45m,功率为5.5kW,进口直径为100nmb出口直径为80mm。
8.型号MCP-65的流量为50m3∕h,扬程为50m,功率为7.5kW,进口直径为125mm,出口直径为IoOnm1。
9.型号MCP-80的流量为80m3∕h,扬程为55m,功率为IIk%进口直径为150mm,出口直径为125mm。
10.型号MCPTOO的流量为IoonI3∕h,扬程为60m,功率为15kW,进口直径为200mm,出口直径为150mm o此外，磁力泵的大工作压力通常在L6MPa左右，大工作温度在200℃左右。
介质密度不超过1600kg∕m3,介质粘度不超过30Pa∙s o泵体材质则有不锈钢、铸铁、钛合金等多种选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁力泵型号定义及参数
上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!
一、MT-HTP型高温磁力泵产品概述：
MT-HTP型高温磁力泵(简称高温磁力泵)通常由电机，磁力偶合器，水冷却装置和耐腐蚀离心泵四大部分组成，其主要特点是利用磁力偶合器传递动力。
当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。
在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。
磁力偶合器的磁性材料采用耐高温型稀土永磁材料，能承受280度以下的高温介质而保持强大的磁力扭矩。
在电机与磁力偶合器之间加装了水冷却装置，防止泵送高温介质之热量传导至电机，以保持电机的正常运行，从而达到无泄漏输送高温介质。
二、MT-HTP型高温磁力泵产品特点：
MT-HTP型高温磁力泵适用与石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送高温类易燃、易爆、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。
三、MT-HTP型高温磁力泵性能参数：
流量：3.2-100m3/h
扬程：15-80m
电机功率：1.1-55kW
使用温度：≤350℃
材质:1Cr18Ni9Ti (可定制304.316.316L材质)
四、MT-HTP型高温磁力泵意义参数：。
