笔记本电脑电源适配器的剖析与维修
笔记本电源适配器维修过程
前段时间一个同事一个笔记本电源坏了，我想着容易就想着说修修看，本以为就是电容击穿了换下容易，谁知道就开始了漫漫的维修之路，说实在的，比买说下我的维修心得。
1、用工具撬开电源外壳（一般笔记本电源都是胶粘上的，没有用螺丝固定），取出屏蔽罩跟电源。
2、观察电路有无明显坏掉部位，结果没有，测试保险管好着，上电，绿色指示灯不亮，说明无输出电压，测量整流滤波电容两端电压为310V左右，与理论的√2倍220符合，说明整流电路没坏，断电，电容上电压仍然保持（310V相当危险，测电极一不小心就熏黑了），我的水平仅限于测电容的水平，发现C7正常，C5击穿了，观察主控芯片为KA3842，发现3842裂开了，怀疑还能用，百度其PDF，测试各引脚，（由于芯片很小各脚相距很近，一定不能直接在引脚上测量，要到引出的电路上测，我因此两次短路造成了大片损坏，实际上已经不能分析到原来电路的问题了），百度电路原理图，如图下图所示(图片来自中电网)，分析C7不放电原因，根据网上搜索出来的修理经验，估计是电阻坏的可能性大，排查电阻，发现R5断路，6N60C管损坏，MBRF200010T似乎也坏了，D1（1n4148）损坏，初步以为是1n4148损坏造成断路致使C7不能正常放电。
更换好后一通电又是一声响，电源指示灯闪了下，说明工作了，然后就是一声，爆得更彻底，3842直接爆开，6n60c，桥式整流更不用说了，r5又坏了，本来这个电路原件不多，似乎全换了。
3、分析以为是Q1（6n60c）击穿造成电流从6脚进入集成块，引起爆炸，查了下有关资料说是场管栅极容易积累电荷引起击穿，于是查r10电阻发现有22k，而根据他的色环绿红黑，说明只有52欧，和上图也一致，这可能是造成栅极电荷积累的主要原因，于是D2，R10也进行了更换;4、继续查，发现光耦也不对，正反向电阻一致，只有几K,原来这里是导通的，致使3842产生正反馈，估计不停的正增益，致使电压奇高，因此估计tl431也好不到那里去。
笔记本电源适配器的外观结构和维修
笔记本电脑的电源系统是仅次于CPU及其主板、显示屏的第三大关键部件。
电源系统包括电源适配器、充电电池和电源管理系统等。
千万不要认为电源适配器是什么高科技产品，其实笔记本电源适配器现在已经是一种技术上非常成熟的产品，南方一些地方的小作坊都可以生产出质量相对过硬的产品。
虽然笔记本电源适配是低技术含量产品，但是问题也是多多。
以下提到的电源适配器，如果没有特别说明，都是特指笔记本电源适配器。
我的600E近期出现故障，使用外接电源无法开机，使用电池则可以。
本着从易到难，由外入里的原则，笔者首先用万用表检测电源线，即下图中的八形线，笔者检测后发现，该电源线处于断路状态，笔者觉得大动干戈拆开维修这根电源线没有太大意义，拆开后会严重影响电源线的外观，破坏本本的整体协调，于是放弃维修，寻找替代品。
偶然发现这种线和收音机上的差不多，可以说是完全通用的。
于是找来一个正常使用的换上。
但是新的问题又出现，故障表现为笔记本经常掉电，表现时好时坏，有时甚至稍微挪动一下机器，就有可能导致机器掉电。
使用过程中，也经常出现屏幕闪烁等情况。
两个情况结合在一起，在排除了液晶屏自身故障的前提下，笔者初步认定是供电电路有问题，于是笔者将目光投向电源适配器，毕竟笔记本内供电电路是不容易出问题的，供电电路有问题，一般焦点还是在电源适配器上。
笔者以前只是维修过一些小型电源适配器，比如收音机和随身听的电源适配器，并没有本本适配器维修经验，所以只能摸着石头过河，走一步看一步。
也正因为对电源适配器不熟悉，所以其中也漏掉了什么关键步骤没有记录下来，比如电源接口、电容引脚的初始状态和焊接后的状况对比就没有很好地体现出来，只好通过文字加以说明。
请见谅！一、外观电源适配器一般由外壳、电源变压器和整流电路组成。
二、铭牌应该说，拆开电源适配器外壳是需要花费一番功夫的。
笔记本电源适配器的外壳熔合得相当紧密，想一下子打开几乎是不可能的。
打开外壳后想恢复原样，应该说也是不可能。
笔记本电源适配器维修心得
前段时间教研室一个同学拜托我维修了一个笔记本电源，说下我的维修心得。
1、用工具撬开电源外壳（一般笔记本电源都是胶粘上的，没有用螺丝固定），取出屏蔽罩跟电源。
2、观察电路有无明显坏掉部位，结果没有，测试保险管好着，上电，绿色指示灯不亮，说明无输出电压，测量整流滤波电容两端电压为310V左右，与理论的√2倍220符合，说明整流电路没坏，断电，电容上电压仍然保持（310V相当危险，被电了一下，但没仔细分析，忽略了这一个非常关键的点，后边再说），观察主控芯片为KA3842，百度其PDF，测试各引脚，发现5脚与7脚短路，与实际不符，分析原因，百度电路原理图，如图下图所示(图片来自中电网)，分析短路原因：芯片坏了或者外围电路短路，本人更希望是外围电路的问题，因为外围都是些电阻电容的东西，实验室有现成的不用去买。
短路原因罗列为：○15脚为地，7脚为电源，电容C5是否击穿，焊掉电容，测试电容好着。
○2检测跟7脚相连的另一条电路（R2，二极管，与绕组34），放掉二极管的一端，测试二极管跟电阻发现没问题，再量5,7引脚仍然短路，初步判定为第三种情况。
○3 KA3842坏了，没办法焊掉KA3842（焊掉两脚的电容比八脚芯片可容易得多，这是我希望是○1○2的另一个原因），再测果然是它坏了。
3、查出是KA3842的7脚5脚短路，分析其损坏原因，KA3842为一PWM输出芯片，百度故障多出现7，5，6三脚短路，原因是MOS管6N60损坏（图中是7N60，本人维修的是6N60，电流6A，耐压600V），GD短路导致高压进入6脚，焊掉MOS管，测量MOS 管貌似好的（第一次测有点拿不准，后来事实证明确实没坏，测试方法为：看封装，123脚分别为GDS，用表笔将3个脚短路一下，万用表打到蜂鸣档，红黑表笔分别接S和D，测得有一个电阻，反接为断开；红笔接G，黑表笔接D,给G极一个电压，再次测量SD 发现两个都导通，最初导通的那个电阻减小差不多一半，证明管子好的。
笔记本电脑电源适配器的剖析与维修转
笔记本电脑电源适配器的剖析与维修探访动力之源――笔记本电脑电源适配器的剖析与维修电源适配器是笔记本电脑工作的动力之源，里面是个高品质的开关电源，其工作原理与彩电等家电中的开关电源是一样的，它的作用是为笔记本电脑提供稳定的低压直流电（一般在12~19V之间）。
笔记本的电源适配器均为全密封小体积设计，而其消耗的功率一般可达35~90W，所以内部温度较高，特别是在炎热的夏天，触摸工作中的电源适配器会有烫手的感觉。
正因为如此，电源适配器的故障率相对笔记本电脑其它部件来说还是比较高的。
电源适配器损坏后，购买一个全新的要花费数百元，从二手市场淘得也需百多元。
其实，许多电源适配器损坏并不严重，稍懂一些电路知识的用户都可尝试修理，本文将以IBM的“肉骨头”电源适配器（16V、4.5A）为例，介绍其拆解与简易维修，供大家参考。
电源适配器的拆解笔记本电源适配器的上下盖为注塑封装或是用强力胶粘合的，不用任何螺丝，所以一般只能借助暴力来破解。
不过，只要方法得当，拆解后的电源适配器完全可以恢复原样，不仔细观察几乎看不出有拆开过的痕迹。
拆解工具：电工刀、锤子、螺丝刀、电烙铁、美工刀等。
Step1：把电源适配器横侧放置在白纸上，用电工刀刀刃沿电源适配器上下盖之间的缝隙切入，然后用锤子敲击电工刀刀背（图1），使电工刀从适配器上下盖之间切进去。
以上方法在适配器上下盖之间的缝隙的不同位置多，然后用电工刀的刀尖沿上下盖之间的缝隙划动几圈，当上下盖的某一部位首先裂开后，把刀尖深入，然后慢慢分开适配器的上下盖。
Step2：图2为打开外壳的电源适配器，可以看到适配器电路外面包有铜质的屏蔽层，用美工刀割开屏蔽层上的胶带纸，再用电烙铁焊开屏蔽层与内部电路板连接的两个焊点（图3），即可取下屏蔽层。
Step3：屏蔽层与电路板之间还隔有一层较厚的硬质塑料膜（图4），再用美工刀割开后，即可见到电路板的“庐山真面目”了（图5）。
电源适配器结构剖析接下去，我们来了解一下电源适配器的内部构造。
电脑电源适配器故障的排查和修复方法
电脑电源适配器故障的排查和修复方法在我们日常使用电脑的过程中，电源适配器是一个至关重要的组件。
它负责将市电转换为适合电脑使用的直流电，为电脑提供稳定的电力供应。
然而，有时候电源适配器可能会出现故障，导致电脑无法正常充电或使用。
这时候，我们就需要掌握一些排查和修复电源适配器故障的方法，以便及时解决问题。
一、电源适配器故障的常见表现1、电脑无法充电这是电源适配器故障最常见的表现之一。
当你将电源适配器连接到电脑上时，电脑的充电指示灯不亮，或者电池电量一直没有增加。
2、电源适配器过热在使用过程中，电源适配器异常发热，甚至烫手，这可能是内部电路出现问题导致的。
3、电源适配器发出异常声音比如嗡嗡声、滋滋声等，这可能意味着变压器或其他组件存在故障。
4、电脑频繁死机或重启如果电源适配器输出的电压不稳定，可能会导致电脑频繁死机或重启。
二、排查电源适配器故障的方法1、外观检查首先，检查电源适配器的外观是否有明显的损坏，如插头弯曲、线缆破损、外壳破裂等。
如果有这些情况，很可能是外部因素导致了故障。
2、检查指示灯大多数电源适配器上都有指示灯，正常情况下，连接电源后指示灯应该亮起。
如果指示灯不亮，或者闪烁异常，说明电源适配器可能存在问题。
3、测量输出电压使用万用表测量电源适配器的输出电压。
将万用表调到直流电压档，将表笔分别接触电源适配器的输出插头的正负极，正常情况下，输出电压应该与适配器标注的电压值相近（允许有一定的误差范围）。
如果测量结果偏差较大，说明电源适配器的电压输出不正常。
4、替换法如果身边有其他相同型号或兼容的电源适配器，可以尝试替换使用。
如果替换后电脑能正常充电和使用，那么原来的电源适配器很可能已经损坏。
三、电源适配器故障的修复方法1、线缆和插头修复如果是线缆破损或插头弯曲，可以尝试修复线缆或更换插头。
对于线缆破损，可以使用绝缘胶带进行包扎；插头弯曲可以小心地将其矫正，但要注意不要用力过猛导致损坏。
2、清洁电源适配器有时候，电源适配器内部可能会积累灰尘和杂物，影响其正常工作。

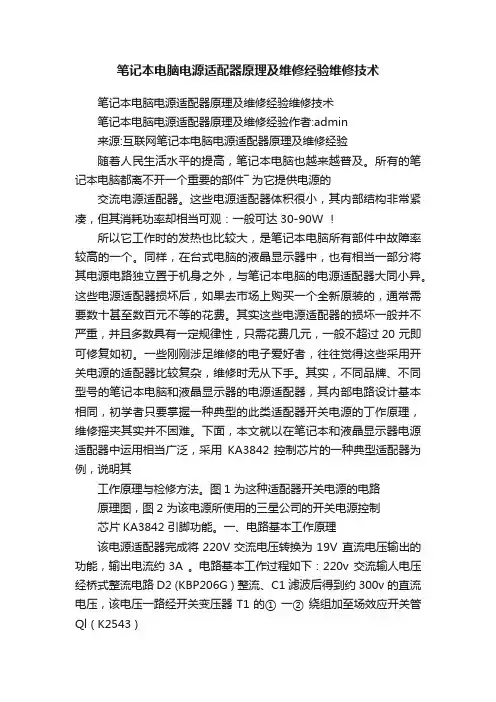

笔记本电脑电源适配器原理及维修经验维修技术
笔记本电脑电源适配器原理及维修经验维修技术笔记本电脑电源适配器原理及维修经验维修技术笔记本电脑电源适配器原理及维修经验作者:admin来源:互联网笔记本电脑电源适配器原理及维修经验随着人民生活水平的提高，笔记本电脑也越来越普及。
所有的笔记本电脑都离不开一个重要的部件― 为它提供电源的交流电源适配器。
这些电源适配器体积很小，其内部结构非常紧凑，但其消耗功率却相当可观：一般可达30-90W ！所以它工作时的发热也比较大，是笔记本电脑所有部件中故障率较高的一个。
同样，在台式电脑的液晶显示器中，也有相当一部分将其电源电路独立置于机身之外，与笔记本电脑的电源适配器大同小异。
这些电源适配器损坏后，如果去市场上购买一个全新原装的，通常需要数十甚至数百元不等的花费。
其实这些电源适配器的损坏一般并不严重，并且多数具有一定规律性，只需花费几元，一般不超过20 元即可修复如初。
一些刚刚涉足维修的电子爱好者，往往觉得这些采用开关电源的适配器比较复杂，维修时无从下手。
其实，不同品牌、不同型号的笔记本电脑和液晶显示器的电源适配器，其内部电路设计基本相同，初学者只要掌握一种典型的此类适配器开关电源的丁作原理，维修摇夹其实并不困难。
下面，本文就以在笔记本和液晶显示器电源适配器中运用相当广泛，采用KA3842 控制芯片的一种典型适配器为例，说明其工作原理与检修方法。
图1 为这种适配器开关电源的电路原理图，图2 为该电源所使用的三星公司的开关电源控制芯片KA3842 引脚功能。
一、电路基本工作原理该电源适配器完成将220V交流电压转换为19V 直流电压输出的功能，输出电流约3A 。
电路基本工作过程如下：220v 交流输人电压经桥式整流电路D2 (KBP206G ) 整流、C1 滤波后得到约300v 的直流电压，该电压一路经开关变压器T1的① 一② 绕组加至场效应开关管Ql ( K2543 )D 极，另一路经R4 降压后得到约17V 启动电压给ICl ( KA3842 ）⑦ 脚供电，并从ICl 内部基准电压发生器产生5V基准电压从第⑧ 脚输出，此时其内部振荡器起振，从第⑥ 脚输出调宽脉冲(PWM) ，驱动开关管Ql ，使其工作在开关状态，Q1 的D 极输出电流在Tl 初级绕组上产生感应电压，经磁芯藕合到TI 次级，在次级⑤ -⑥ 绕组上产生的感应电压经肖特基二极管Q2、电容C4 整流滤波后得到19v 直流电压输出。
UC3842笔记本电脑电源适配器的故障检修
UC3842笔记本电脑电源适配器的故障检修近日笔者接修了一台笔记本电脑的电源适配器．此电源适配器系副厂件(非原装配送品。
属“三无”产品)．虽然检修及故障排除并无多大困难，但造成故障的原因却耐人寻味。
该电源适配器是因无输出电压而送修的。
接通交流电源，绿色指示灯不亮。
检查交流输入的线缆并无断路．由此确定系电源内部元件损坏所至。
用“一”字螺丝刀将外壳撬开查看线路板，发现如图1中的保险丝F1已熔断。
怀疑初级元件有击穿过流现象。
于是重点对D4～D7、C7、Q1作检查，未发现异常，故将F1更换后通电试机，但电源还是没有输出。
这时测主滤波电容C7两端+300V，正常。
断电后，再测C7两端仍储有高压，说明开关电源并未起振。
根据图2中控制芯片内部原理图可知，KA3842的⑦脚是启动端，正常工作时，+300V经启动电阻R11使控制芯片初始启动，这个电压需16V 以上(启动电流约为0.5mA)方可使芯片正常起振工作。
当KA3842顺利启动后，开关变压器④、④绕组的脉冲电压经D1整流、R2限压．经C5滤波后得到约12V的直流电压取代由启动电阻R11提供的16V启动电压为KA3842供电。
在通电情况下测量KA3842的⑦脚电压为0V．笔者由于图方便并没有拆下R11来测量(由此造成后面不必要的损失)，只是将R11与KA3842⑦脚的印制线路划断，通电测最C5两端的电压可升至超过16V，说明启动电阻R11及C5是正常的。
断电后再用万用表电阻挡测量KA3842已悬空．⑦脚的对地电阻正反均为75Ω，通过器件内部原理图可知这应该是异常的。
很可能是内部⑦脚与⑤脚间的35V稳压管已击穿，使R11的启动电压与接地短路，于是将KA3842用uc3842直接代换。
将⑦脚的印板走线接通后通电，只见电源指示灯亮一下即熄灭。
检查发现UC3842内的稳压管与KA3842一样再次击穿。
这下笔者觉得奇怪了，启动电压有R11限流，正常工作电压也有R2限流，而且电阻损坏只会阻值变大或开路，一般不会发生短路或阻值变小的现象。
手提电脑电源适配器没有电压输出故障检修
手提电脑电源适配器没有电压输出故障检修手提电脑电源适配器没有电压输出故障检修维修过程：拆开外壳检查，发现保险丝烧黑了，说明电源电路存在短路现象。
用万用表测量场效应开关管的漏极对地电阻，阻值接近于零，拆下场效应开关管Q2测量，发现其漏-源极已烧通短路。
我们在检修开关电源电路时，当检查出开关管已损坏，不能认为更换开关管后故障就已排除，因为有可能是开关管驱动电路故障引起开关管损坏。
如果由于驱动的原因引起故障，那么在更换开关管后通电试机时，有可能再次烧毁开关管，造成维修成本升高。
因此，还要进一步检查驱动电路的2SK1082代替，再购买一只的延时保险丝。
更换元件后通电试验，发现还是没有18V电压输出，也没有出现再烧毁元件的现象，说明短路故障已排除，但还是没有驱动脉冲加到场效应管的栅极。
进一步分析电路，高压整流输出的300V直流通过R5、C5和R4、R6、RT1加到集成块的第2、3脚，估计分别是场效应管过热取样和市电欠压取样电压。
用万用表测量3脚有取样电压，2脚没有取样电压，拆下R5测量阻值为无穷大，已断路。
换上一只1W270K电阻后再通电试验，电源有输出电压，但一秒钟后降为零。
检查电路没有发现其他故障，再通电试验仍然只有一秒钟的电压输出。
电源电路有一秒钟的输出电压，说明功率变换电路已经开始工作了，但不能维持下去。
从电路图可知道IC1在通电初期由高压整流得到的300V通过Q1供给启动电源，变换电路工作后应改由D4对T1绕组的感应脉冲整流得到直流供给工作电源，现在IC1不能持续输出驱动脉冲，可能是在启动初期IC1输出的脉冲宽度过窄，D4整流后的电压过低，不能维持控制电路和变换电路的工作。
根据正常使用情况下应该只有一个故障点的规律，对原有故障再进行分析，判断最初的故障原因应是R5，在R5损坏的瞬间，使IC1产生异常的驱动脉冲，导致场效应管烧毁，因此原来的TDA4605-3应该是好的，后来购买的IC型号为TDA4605，少了后面的”-3”，参数可能有差异，导致整个电路不能维持工作。
MacBook电源适配器问题解决方案
MacBook电源适配器问题解决方案随着科技的不断发展，MacBook电脑成为了许多人的首选。
然而，有时我们可能会遇到电源适配器的问题，例如插头松动、充电速度缓慢等。
在本文中，将为您介绍一些解决MacBook电源适配器问题的方法。
一、检查电源线连接首先，当您遇到电源适配器问题时，应该检查电源线是否与MacBook电脑连接牢固。
有时候，电源线可能会因为长时间使用或其他原因而松动。
您可以尝试重新插拔电源线，确保插头与MacBook之间的连接紧密。
二、清洁插头和接口有时候，MacBook电源适配器问题的原因可能是插头或接口上积累了灰尘或污垢，导致连接不良。
为了解决这个问题，您可以用棉签蘸取少量清洁剂，轻轻擦拭插头和接口，确保它们干净无尘。
但请注意，在清洁过程中要确保适配器和电源端口都是关机且断开电源的。
三、更换电源适配器如果以上方法仍然无法解决问题，那么可能是电源适配器本身存在故障。
在这种情况下，您可以考虑更换新的电源适配器。
购买新的适配器之前要确保与您的MacBook型号兼容，避免出现不匹配的情况。
四、注意电源适配器的使用环境有时，电源适配器问题可能与使用环境有关。
在使用MacBook时，建议选择干燥且通风良好的地方，避免在潮湿或多灰尘的环境中使用。
此外，强烈建议不要将电源适配器与其他电子设备放在一起，以免产生干扰或损坏。
五、升级操作系统和软件有时候，更新MacBook的操作系统和软件可能有助于解决电源适配器问题。
苹果公司不断更新操作系统以修复旧版本中的一些问题，并提供更好的兼容性。
因此，确保您的MacBook上安装了最新的操作系统和软件，可能会有助于解决电源适配器的问题。
总结：在本文中，我们介绍了五种解决MacBook电源适配器问题的方法。
首先，要确保电源线与MacBook牢固连接。
其次，要定期清洁插头和接口以防止灰尘和污垢堆积。
如果问题仍然存在，考虑更换新的电源适配器。
此外，使用环境也很重要，要选择干燥通风的地方使用MacBook，并避免与其他电子设备放置在一起。
戴尔笔记本电脑电源适配器电路原理浅析与维修
近日修了几台戴尔笔记本电脑PA-12系列HA65NS2-00型电源适配器，版本号REV A01.其标称输入电压为100~240V（50-60Hz）。
输出电压为直流19.5V,输出电流为3.34A,额定输出功率65W.戴尔Latitude、lnsipron系列笔记本电脑均可使用该电源适配器，社会保有量较大。
HA65NS02-00型电源适配器大量使用了表面安装器件，如图1所示。
由于元器件密度高、工作电压高、电流大，发生故障的几率较大。
若没有电路原理图维修相当困难。
这里给出根据实物绘出的电路原理图（见图2），浅析其工作原理，给出两个维修实例。
图2中：器件编号与实物一致，贴片电容未标注容量，电阻R12和R18阻值为实测值（缺省标注数值的电阻单位为欧姆，缺省标注数值的电容单位为微法）。
一、电路组成与主要元器件作用1.电磁干扰抑制电路与整流滤波电路L1、R1A、R1B、CX1、L2组成差模和共模低通滤波器，通常称作电磁干扰抑制电路（EMI），用来抑制开关电源产生的电磁干扰；BDl和C1组成桥式全波整流滤波电路，为直流/直流变换电路提供平滑的直流电源（主电源）。
2.直流/直流变换电路集成电路IC1及外围元器件、功率场效应开关管Ql、开关变压器T1等构成直流/直流变换电路。
ICl 是HA65NS02-00电源适配器的核心器件，采用SOP-8封装，顶部有两行标记，一行为"1D07N25",一行为"5528".在查阅了大量资料后排除了NCPl207、LD7575等芯片，最终确认该芯片为富士电机（Fuji Electric）生产的FA5528.FA5528是采用CMOS制程的电流模式脉宽调制控制芯片，典型工作电流仅1.4mA.该芯片额定工作频率60kHz,轻载时自动降低工作频率，图3是FA5528的内部电路框图。
电阻R5A、R5D、c5和D1构成消尖峰电路。
用来削除开关管导通与夹断时T1初级绕组产生的高压尖峰脉冲（用来保护开关管Q1）。
笔记本适配器工作原理及维修
一.笔记本电脑电源适配器电路常见典型故障快速排除故障方法(2010-10-12 17:59:12)转载标签：杂谈1．通电电源适配器指示灯不良，无电压输出。
打开外壳，一股烧焦气味很浓，保险管发黑熔断、负载元件电容C8、C9顶部炸裂，稳压管ZD3变色有裂纹，该现象为输出电压过高造成的，拆除并更换损坏的原件。
将自制30V可调稳压电源调到19V，接在稳压管ZD3两端，加电用电压表测量IC3基准电压工作状况，同时调节输入电压大小，IC3的K极对地有高低电平变化，表明IC3良好，测量IC2光电管电阻无明显变化。
重新代换一只EL817故障排除。
更换或替换光耦合器时应参考电流传输比CTR值，他的允许范围为80%-160%，当电流传输比值小于70%时，光耦合器中的发光二极管将损耗较大的工作电流。
2．通电电源适配器指示灯不良，无电压输出。
保险管发黑熔断、开关管Q1击穿、取样电阻R10B开路、，更换损坏元件，将30V的可调稳压电源可调稳压电源调到17V，接在IC1⑦上，加电用电压表测量IC3⑧18V，IC⑥1V正常，通电保险管再次熔断，仔细检查Q1外围电路发现D1内阻变大。
当Q1场效应管从饱和状态突变为截止状态时，在脉冲变压器T1初级线圈产生的反向峰值电压，不能有效地被吸收掉造成Q1开关管损坏，更换D1，故障排除。
二.笔记本电脑电源适配器电路常见典型故障快速排除故障方法(2010-10-12 18:01:44)转载标签：杂谈3．通电电源适配器指示灯亮，液晶屏幕闪烁，经常掉电，表现时好时坏，将电源适配器空载加电正常，只要接入负载电压就降低不稳，表明电路中有元件过载能力变差。
断开电源用手触摸开关电源元件，发现开关管Q1表面温度很高，更换一只同型号的，故障排除，但是电源内发出轻微的吱吱声，再仔细检查一遍电路各部件均正常，只是开关管温度30°左右，重新更换一只开关管，故障排除。
经查发现开关管放大倍数太小，在通电带上负荷后，就会尖叫、发热稳定变差，因此，代换开关管时一定要注意观察其运行稳定和电路发出的响声，以避免陷入维修困境。
一台3842的笔记本电源适配器修理
一台3842的笔记本电源适配器修理笔记——By feitian9000 一、故障主体HP笔记本电脑电源适配器，标称输出：18.5V，3.5A。
二、故障现象一台HP DV1000系列笔记本电脑，开机后不久电源告警，并自动关机，用电源适配器供电同样。
三、检查修理过程1、笔记本电脑开机后不久电源告警，估计应是随机电池电能不足，电池老化或未充进电。
先查电源适配器：电源适配器接电，适配器指示灯亮，应开始工作；接入笔记本电脑，电脑充电电源指示灯闪动，认为电源适配器供电正常。
2、电源适配器正常，判断应该是笔记本电池出了问题了。
取下电池后接电源适配器开机，电脑无法开机，接上电池后又可以开机，但同样要自停。
同时观察到笔记本电脑的散热风扇时转时停，遂认为是电脑上电源接口有问题。
3、试图拆解笔记本电脑检查接口和散热风扇电路，未能拆开，暴力拆解又怕拆坏，只得暂时从其他方法途径检查。
4、不断检查中，发现偶然一次运行关机后，电脑充电灯长亮了，摇动电源接口，观察是否会断开电源，结果摇动没有影响，充电灯保持长亮，推测电源接口处应该是没有脱焊故障。
取出电源插口，灯熄灭；再插上，灯又成为闪动。
确认笔记本电脑电池充电时应该是充电灯长亮，闪动应该是在不断尝试充电但因某些原因未能充电成功。
估计是电源适配器供电负载性能不良，造成带负荷（开始充电）电压降低所致。
5、检查电源适配器空载输出电压，约30余V，带100欧、50欧、27欧、10欧电阻做负载输出电压均在19V左右，应为正常，仅仅空载输出电压觉得偏高，但是一带负载能到正常电压，故认为电源适配器是正常的。
而不带适配器电脑能开机，电池应该有一定电压而且肯定没短路，充电电流过大引起适配器电压降低的可能性消除了，但是为什么笔记本电脑电池无法充电，原因在哪里理不出头绪了。
6、无奈，将电源适配器拆解，发现适配器是3842电路，采用了如图所示的保护电路（借用的其他电源局部图）。
然后在拆开的情况下进行检查测试。
电脑电源适配器故障的排查和修复方法
电脑电源适配器故障的排查和修复方法在日常使用电脑的过程中，我们经常会遇到电源适配器出现故障的情况。
这时候，我们应该如何排查和修复这些故障呢？下面就让我们一起来了解一下。
一、电源适配器故障的常见症状1. 电源无法正常供电：当插上电源适配器后，电脑无法正常启动或者无法充电，这可能是电源适配器出现故障的表现。
2. 电源适配器发出异常声音：如果电源适配器在工作时发出嗡嗡声、嘶嘶声或者其他异常声音，这很有可能是适配器内部元件损坏导致的。
3. 电源适配器过热：电源适配器在工作时会有一定的发热量，但如果发现适配器过热，甚至出现烧焦味道，那么就需要注意了，这可能是适配器内部出现故障。
二、电源适配器故障的排查方法1. 检查电源线连接：首先，我们需要检查电源线是否与电源适配器连接牢固，插头是否松动。
有时候，电源线与适配器的接触不良会导致无法正常供电。
2. 更换电源线和插头：如果发现电源线与适配器连接良好，但仍然无法正常供电，可以尝试更换电源线和插头。
有时候，电源线和插头本身出现故障也会导致适配器无法正常工作。
3. 检查电源适配器输出电压：使用万用表或者电压表，将表笔分别接在适配器的输出插孔上，测量输出电压是否与标注的电压相符。
如果输出电压偏低或者为零，那么很可能是适配器内部元件损坏。
4. 检查适配器电源灯：大部分电源适配器都会有一个电源指示灯，用于显示适配器是否正常工作。
如果电源灯不亮，那么可能是适配器本身出现故障。
三、电源适配器故障的修复方法1. 更换电源适配器：如果经过排查确认是电源适配器出现故障，那么我们可以选择更换一个新的适配器。
在购买新适配器时，要注意选择与原适配器相匹配的型号和规格，以免出现不兼容的情况。
2. 检修电源适配器：如果你具备一定的电子维修知识，那么你可以尝试自行检修电源适配器。
首先，将适配器拆开，检查内部元件是否有明显的损坏或者烧焦现象。
如果发现有问题的元件，可以尝试更换它们。
3. 寻求专业维修帮助：如果你对电子维修没有经验，或者无法确定适配器内部元件的具体损坏情况，那么最好寻求专业的维修帮助。
笔记本电源适配器常见问题分析。
深圳奥康迪科技有限公司 笔记本电源适配器常见问题分析。
上一次讲到了笔记本电源适配器的拆卸。
接下来我们再来详细的了解一下电源适配器。
现实社会中有很多电源适配器的维修案例，比如一台笔记本在使用的过程中，因为动力线掉到民用照明线上，导致电源适配器无电压输出而损坏。
在检修的过程中，这个电源试用期的输入端电压范围在100~240V 之间，当超过240V 的时候就会烧坏电源适配器。
当你发现保险丝熔断后，压敏电阻也会烧坏，其中一个引脚被烧断。
拆掉压敏电阻，换上同规格的保险丝，查看有无短路现象。
再给适配器接上电源做一般的检查便能发现适配器能够正常工作。
还有一个案例就是笔记本电脑在插着交流电使用的时候，突然自动切换成电池的工作模式，检查过后，发现电源的插头接触无异常。
电源适配器与主机链接也正常。
由此可以判定是电源适配器损坏了。
在检修的过程中用万用表测量电源适配器的输出端，发现没有电压输出。
后发现大功率整流桥的附近电路板上有烧焦的迹象。
将适配器连接至电源，按照正常的检修之后发现电压为正常的220V ；第三个案例就是电源适配器在使用过程中发出很大的噪音。
在检修过程中发现在不接电源的情况下用手轻轻拔动两个电感线圈上的线圈部分（图6中的标注3），发现没有松动的感觉，所以可以肯定，适配器的工作噪声来自开关变压器。
下面告诉大家消除声音的方法： ①在开关变压器的磁芯与线圈之间塞入合适的塑料片或用环氧树脂胶封固。
②在开关变压器与电路板之间垫入硬质纸片或塑料片。
本例中，采用方法③没有收到效果后，又用方法③进行了尝试，获得成功，“吱吱”声被消除。
因为印刷电路板上的元件很密集，在采用方法③和方法①操作时有一定难度，我们可以先把开关变压器从电路板上拆下再进行操作。
②用电烙铁对开关变压器几个引脚与印刷电路板的连接焊点重新焊接，焊接时用手把开关变压器压向电路板，使开关变压器底部与电路板紧密接触。
本文由安防电源适配器（ ）整理发布。
如何诊断和修复笔记本适配器问题
如何诊断和修复笔记本适配器问题笔记本电脑的问题是不同类型和失败的最可能的组件的运动部件。
这是因为磨损和撕裂早晚或购买他们的通行费。
在这方面是很常见的一台笔记本电脑AC适配器故障。
适配器没有任何运动部件，由于这个原因，他们不太可能遇到机械问题。
在这篇文章中，我们将讨论笔记本适配器问题的症状，以及如何解决它。
让我们开始讨论笔记本适配器问题的症状。
随机电源浪涌是一种常见的迹象表明，AC适配器失败。
在许多情况下，是很难检测浪涌和电源尖峰。
如果你遇到的情况来像笔记本电脑不启动关停随机，突然，那么它可能是由于出现故障的电源适配器。
如果发生这种情况，你应该尽快诊断和修复。
这是因为它可能会损坏笔记本电脑的组件。
你可以做的是运行的笔记本电脑电池和检查问题是否依然存在与否。
如果你的笔记本电脑电池正常运行，那么问题的原因是错误的适配器。
有时，由于“H”的问题笔记本电脑适配器可能无法正常工作。
“轰”的问题指的“硬件”或“物理”问题。
如果有任何磨损，撕裂，裂缝或其他生理上的缺陷，在笔记本适配器变压器，它可能会造成问题。
适配器电缆磨损或撕裂，也可能是原因。
请记住，有可能是断电源适配器由于火灾的危险。
在这方面最好的解决办法是更换整个适配器。
你可以咨询在线电脑维修公司的技术支持。
有许多这样的服务供应商提供圆时钟援助，用于修复这些类型的问题，给计算机用户。
如果笔记本电脑适配器有一些故障，它可能无法充电的笔记本电池。
甚至，它可以减少电池的有效的电池寿命。
电涌创建一个错误的适配器可能会使电池充电不均，这也是非常有害的电池。
如果您发现该电池正在充电，但不能长期运行的面糊，它可能是电池故障的结果。
另一方面，如果你发现笔记本电脑的电池不充电，它是适配器出现故障的问题。
本文由电脑配置知识/原创贡献，装载的朋友保留出处，谢谢！。
戴尔笔记本电脑电源适配器电路原理浅析与维修_下_
戴尔笔记本电脑电源适配器电路原理浅析与维修_下_电子报/2019年/3月/21日/第009版维修资料戴尔笔记本电脑电源适配器电路原理浅析与维修(下)河南李群河(上接第10期本版)二、维修实例[例1]接上220V市电瞬间，电源插头与插座间没有电火花，适配器指示灯不亮。
分析与检修:由于开关电源加电瞬间，主电源滤波电容C1充电和开关管导通时主电源工作电流较大，电源插头与插座间会产生电火花。
无此现象，说明市电未加到开关电源电路，初步判定交流电源线断路或保险丝熔断。
首先，用电表检测交流电源线:轻轻弯曲交流电源线关键部位，未见异常，故障范围被圈定到适配器内部。
用刀片或锯条小心拆开适配器外壳，检查发现立式保险丝F1熔断、主电源滤波电容C1鼓包，测量C1两端电阻未见短路性故障。
折下C1用LCR数字电桥检测，证实其已失效(C=0:237nF,Q=0.34)。
更换主滤波电容器C1，用3A/250V玻璃管保险替换立式熔断器后，通电试机，只听“砰”的一声，保险管炸裂，将周边器件熏得漆黑，进一步检查发现全桥BDl对臂两只二极管已击穿。
用酒精棉球擦拭周边器件，用KBP306替换BDl(KBP206)，再次更换上一只套有热缩管的玻璃管保险丝后，适配器恢复正常。
经验与教训:(1)开关电源保险丝熔断，通常伴有元器件击穿短路性故障，未查明前不要急于通电试机；(2)使用玻璃管保险丝时最好套上一段热缩管，这样可以防止保险管炸裂伤人或将周边器件熏黑。
I例2]戴尔Inspiron 1420附带的HA65S2-00电源适配器接上220V市电瞬间，电源插头与插座间有电火花产生，适配器无直流输出，指示灯不亮。
.分析与检修:由于开关电源加电瞬间，电源插头与插座间有电火花产生，说明开关变压器初级侧的整流滤波电路、开关管等状态正常，故障可能是脉宽调制控制芯片未启动或者某种原因致使芯片内部保护电路动作切断输出。
打开外壳，静态检查脉宽调制控制芯片启动电路的D2和R1，未见异常。
笔记本电源适配器原理与检修
笔记本电源适配器原理与检修笔记本电脑电源适配器消耗功率一般可达30-90W，发热较高。
用KA3842控制芯片的一种典型的电路为例。
一、工作原理适配器是将220V交流电压转变为19V的直流电压，输出电流为3A。
220V交流电压经D2整流，C1滤波得到300V直流电压。
该电压一路经开关变压器T1的1、2脚绕组加到场效应开关管Q1（K2543）的D极，另一路经R4降压后得到约17V启动电压给ICI(KA3842)⑦脚供电，并从ICl内部基准电压发生器产生5V基准电压从第⑧脚输出。
此时其内部振荡器起振，从第⑥脚输出调宽脉冲(PWM)，驱动开关管Q1，使其工作在开关状态。
Q1的D极输出电流在开关变压器Tl初级绕组上产生感应电压，经磁芯耦合到T1次级，在次级⑤、⑥脚绕组上产生的感应电压经肖特基二极管Q2、电容C4整流滤波后得到19V直流电压输出。
为保证输出电压稳定，输出端由R13、R14对19V输出电压进行误差取样，取样电压由三端可调分流基准IC3(TL431)进行比较和误差放大，再驱动光电耦合器IC2(PC817)，将误差电压耦合放大后送到IC1(KA3842)第①脚内部，通过内部PWM电路改变第⑥脚输出脉冲的宽度，使Q1的开关时间发生改变，从而达到调整输出电压的目的。
经过这样一个反馈控制过程后，最终使输出电压稳定在19V上。
该电路中还设有几路过压过流保护：开关变压器初级绕组第③、④脚的感应电压经D4、C2整流滤波后得到约17V电压送至IC1第⑦脚，用以维持ICI 正常工作(300V电压经R4降压供给⑦脚的电压因电流较小只作为启动电压)。
当某种原因引起输出电压升高时，该路电压也将升高，当该电压升高至22V以上时，稳压二极管Dl将反向击穿，导致IC1第③脚过流保护端的电压升高至lV 以上，此时IC内部将关断第⑥脚的脉冲输出，使电路停止工作，达到过压保护的目的。
当某种原因使开关管Q1电流过大时，Q1的S极所接过流取样电阻R8两端电压将升高，当该电压升高至使ICl第(3)脚电压高于1V时，也将切断ICl第⑥脚输出．起到过流保护作用。
联想笔记本电脑电源适配器原理分析与检修
联想笔记本电脑电源适配器原理分析与检修(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除该电源适配器（型号为92P1107），输入电压为交流1OOV~240V市电；输出直流20V；最大输出功率有90W和65W两种。
其核心控制芯片为贴片式脉宽调制集成电路(3843)，该芯片内含振荡器、脉宽调制比较器、逻辑控制器；具有过流、欠压等保护控制功能；工作电压为7V～34V；最高工作频率可达500MHz；启动电流仅需1mA。
该芯片的各引脚功能如下：①脚是内部误差放大器的输出端。
②脚是反馈电压输入端，作为内部误差放大器的反相输入端，与同相输入端的基准电压(+进行比较，产生误差控制电压，控制脉冲宽度。
③脚为过流检测输入端，当该脚的电压高于1V时，禁止驱动脉冲的输出。
④脚为RT/CT定时电阻和电容的公共接入端，用于产生锯齿振荡波。
⑤脚为接地端。
⑥脚为脉宽调制信号输出端。
⑦脚为工作电压输入端(7V>Vi≤34V)。
⑧脚为内部基准电压（VREF=5V）输出端。
根据实物绘制了其电路原理图如附图所示。
经比较，两种输出功率的电原理图完全相同，只是过流保护电路取样电阻R20～R23的取值以及20V直流电压输出滤波电容C11及C12的容量有所不同。
一、整流滤波电路交流市电经1A保险管F1及电容C1进入整流电路，BD1全桥整流后，经主滤波电容C7滤波，在C7两端得到约300V的直流电压，作为适配器的工作电压。
该适配器的输入电路只有一个高频滤波电容C1进行简单的滤波处理，因此对外部电磁脉冲的抗干扰能力和防止自身的高频电磁信号向外辐射的能力较弱。
二、启动与稳压电路由整流滤波电路产生的300V电压：一路经开关变压器T1的初级①~②绕组加到功率开关管Q1(FS5KM)的漏极；另一路经启动电阻R3～R6并联串联后加到U1(3843)的⑦脚，作为主控制芯片(3843)的启动电压。
戴尔笔记本电脑电源适配器电路原理浅析与维修_上_
电子报/2010年/3月/7日/第009版维修资料戴尔笔记本电脑电源适配器电路原理浅析与维修(上)河南李群河近日修了几台戴尔笔记本电脑PA-12系列HA65NS2-00型电源适配器，版本号REV A01。
其标称输入电压为100～240V(50～60Hz)，输出电压为直流19.5V，输出电流为3.34A，额定输出功率65W。
戴尔Latitude、Insipron系列笔记本电脑均可使用该电源适配器，社会保有量较大。
HA65NS02-00型电源适配器大量使用了表面安装器件，如图1所示。
由于元器件密度高、工作电压高、电流大，发生故障的几率较大，若没有电路原理图维修相当困难。
这里给出根据实物绘出的电路原理图(见图2)，浅析其工作原理，给出两个维修实例。
图2中:器件编号与实物一致，贴片电容未标注容量，电阻R12和R18阻值为实测值(缺省标注数值的电阻单位为欧姆，缺省标注数值的电容单位为微法)。
一、电路组成与主要元器件作用1.电磁干扰抑制电路与整流滤波电路L1、R1A、RIB、CX1、L2组成差模和共模低通滤波器，通常称作电磁干扰抑制电路(EMI)，用来抑制开关电源产生的电磁干扰；BD1和C1组成桥式全波整流滤波电路，为直流/直流变换电路提供平滑的直流电源(主电源)。
2.直流/直流变换电路集成电路IC1及外围元器件、功率场效应开关管Q1、开关变压器T1等构成直流/直流变换电路。
IC1是HA65NS02-00电源适配器的核心器件，采用SOP-8封装，顶部有两行标记，一行为“1D07N25”，一行为“5528”。
在查阅了大量资料后排除了NCPl207、LD7575等芯片，最终确认该芯片为富士电机(FujiElectric)生产的FA5528。
FA5528是采用CMOS制程的电流模式脉宽调制控制芯片，典型工作电流仅1.4mA。
该芯片额定工作频率60kHz，轻载时自动降低工作频率，图3是FA5528的内部电路框图。
电阻R5A～R5D、C5和D1构成消尖峰电路，用来削除开关管导通与夹断时T1初级绕组产生的高压尖峰脉冲(用来保护开关管Q1)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
笔记本电脑电源适配器的剖析与维修
探访动力之源 ――笔记本电脑电源适配器的剖析与维修
电源适配器是笔记本电脑工作的动力之源，里面是个高品质的开关电源，其工作原理与彩电等家电中的开关电源是一样的，它的作用是为笔记本电脑提供稳定的低压直流电（一般在12~19V之间）。
笔记本的电源适配器均为全密封小体积设计，而其消耗的功率一般可达35~90W，所以内部温度较高，特别是在炎热的夏天，触摸工作中的电源适配器会有烫手的感觉。
正因为如此，电源适配器的故障率相对笔记本电脑其它部件来说还是比较高的。
电源适配器损坏后，购买一个全新的要花费数百元，从二手市场淘得也需百多元。
其实，许多电源适配器损坏并不严重，稍懂一些电路知识的用户都可尝试修理，本文将以IBM的“肉骨头”电源适配器（16V、4.5A）为例，介绍其拆解与简易维修，供大家参考。
电源适配器的拆解 笔记本电源适配器的上下盖为注塑封装或是用强力胶粘合的，不用任何螺丝，所以一般只能借助暴力来破解。
不过，只要方法得当，拆解后的电源适配器完全可以恢复原样，不仔细观察几乎看不出有拆开过的痕迹。
拆解工具：电工刀、锤子、螺丝刀、电烙铁、美工刀等。
Step1：把电源适配器横侧放置在白纸上，用电工刀刀刃沿电源适配器上下盖之间的缝隙切入，然后用锤子敲击电工刀刀背（图1），使电工刀从适配器上下盖之间切进去。
以上方法在适配器上下盖之间的缝隙的不同位置多，然后用电工刀的刀尖沿上下盖之间的缝隙划动几圈，当上下盖的某一部位首先裂开后，把刀尖深入，然后慢慢分开适配器的上下盖。
Step2：图2为打开外壳的电源适配器，可以看到适配器电路外面包有铜质的屏蔽层，用美工刀割开屏蔽层上的胶带纸，再用电烙铁焊开屏蔽层与内部电路板连
接的两个焊点（图3），即可取下屏蔽层。
Step3：屏蔽层与电路板之间还隔有一层较厚的硬质塑料膜（图4），再用美工刀割开后，即可见到电路板的“庐山真面目”了（图5）。
电源适配器结构剖析 接下去，我们来了解一下电源适配器的内部构造。
图6为电源适配器内部“特写”，电路主要部件都已用圆圈标出，部件名称及功能如下：1：压敏电阻，其功能是当外界电压过高时，压敏电阻阻值迅速变得很小，与压敏电阻串联的保险丝被熔断，从而保护其它电路不被烧坏。
2：保险丝，规格为
2.5A/250V，当电路中的电流过大时，保险丝会熔断以保护其它元件。
3：电感线圈（又称扼流圈），主要功能是降低电磁干扰。
4：整流桥，规格为D3SB，作用是把220V交流电变为直流电。
5：滤波电容，规格为180uF/400V，作用是滤除直流电中的交流纹波，使电路工作更可靠。
6：运放IC（集成电路），保护电路、电压调节的重要组成部分。
7：温度探头，用于探测电源适配器的内部温度，当温度高于某一设定值时（不同品牌的电源适配器，其设定的温度阀值略有不同），保护电路会切断适配器的电压输出，从而保护适配器不受损坏。
8：大功率开关管，是开关电源中的核心元件之一，开关电源能“一开一关”地工作，开关管功不可没。
9：开关变压器，开关电源中的核心元件之一。
10：次级整流管，功能是把低压交流电变为低压直流电。
在IBM的电源适配器中，整流管往往是由两个大功率并联工作的，以获得较大的电流输出。
11：次级滤波电容，规格为820uF/25V，共有两个，起滤除低压直流电中的纹波的作用。
除上述元件外，电路板上还有可调电位器及其它阻容元件。
