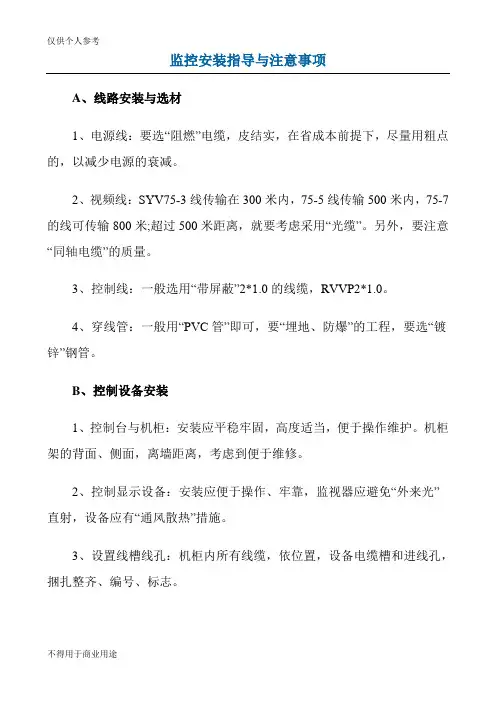

监控系统安装流程(视频监控安装教程)

监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。

2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。

另外，要注意“同轴电缆”的质量。

3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。

4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。

B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。

机柜架的背面、侧面，离墙距离，考虑到便于维修。

2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。

3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。

4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。

5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。

检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。

C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。

2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。

3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。

4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。

5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。

6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。

监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

视频会议系统设备安装与调试

调整方法：根据检测结果，调整设备参数或设置，如音频音量、视频分辨率等
常见问题：音视频延迟、卡顿、失真等
解决方案：优化网络环境、调整设备参数、更新驱动程序等
检查网络连接：网络速度测试：
确保所有设备使用网络速度
都连接到同一测试工具检查
个网络
网络速度
网络优化：调整网络设置，
如DNS、 MTU等，以提高网络性能
视频会议软件：实现视频会议的功能和界面
添加标题
添加标题
添加标题
添加标题
视频会议服务器：负责视频会议的调度和管理
网络设备：包括路由器、交换机等，保证视频会议的网络连接和传输
智能化：设备将更加智能化，能够自动识别和调整各种参数，提高会议效果。
集成化：设备将更加集成化，能够实现多种功能于一体，降低成本和提高效率。
软件下载：从官方网站下载视频会议系统软件
软件配置：根据需求进行软件配置，如设置会议密码、设置会议时间等
添加标题
添加标题
添加标题
ห้องสมุดไป่ตู้
添加标题
软件安装：按照安装向导进行安装，确保所有组件都安装成功
软件测试：进行软件测试，确保视频会议系统能够正常运行
设备连接问题：确保所有设备正确连接，如有问题，检查连接线或更换设备
音频会议：支持多人在线音频会议，实现远程语音交流
数据共享：支持文件、图片、视频等多媒体文件共享
屏幕共享：支持屏幕共享，实现远程演示和协作
录制会议：支持会议录制，方便回顾和存档
安全保障：支持加密传输，保障会议信息安全
视频会议终端：包括摄像头、麦克风、扬声器等

视频会议摄像机安装方法

视频会议摄像机安装方法视频会议摄像机安装方法导语;随着数码科技的发展，数码已经融入了我们之中。

如今在一些公司、医院、学校等场所，已经开始投入使用视频会议摄像机，这种方式极大地整合了区域内的资源优势，从而达到了资源的优化合理配置。

那么视频会议摄像机安装方法是怎样的呢?接下来就让我们一起来了解下吧。

视频会议摄像机基本介绍视频会议摄像机是视频会议系统终端的一个重要组成部分，目前市面上视频会议高清摄像机主要品牌为Sony、宝利通、华为等高清摄像机生产商。

利用互联网来实现网络虚拟会议、远程培训、业务交流、视频招聘及人员教育的高科技办公设备。

会议摄像机是通过图形，声音和数据等多种方式交流信息，使得在地理上分散的用户可以通过视频会议系统聚集在一起开会，支持人们远距离的实时信息交流和共享。

会议摄像机的`应用极大提升了企业员工的沟通质量和工作效率。

一般的会议摄像机的有效像素可达到400万像素，可与任意编解码器，以及其他系统结合使用，输出高质量、高分辨率的图像。

视频会议摄像机安装方法1、摄像机开始工作前，你需要安装必要的视频会议摄像机驱动程序软件。

一旦插上摄像头，这些所需的软件通常就会自动地安装到摄像头上。

2、打开摄像机开关，将插头查到网络摄像机的USB或FireWire 端口，读取相机，然后会提示您做一些事情，其中包括启动一个视频会议或拍照。

3、审查显示。

将摄像头放置在可以捕捉每个人参加视频会议的地方。

会议开始前作出调整。

利用工具，随着摄像头的移动，来回平移或缩放。

4、请确保你的摄像机与其它视频会议系统软件兼容，可以测试一下，并查看您的摄像机是否能够使用这些产品，再挑选最好的系统软件使用。

5、测试音频。

视频会议摄像机一般有内置的麦克风，如果你的计算机没有一个单独的麦克风，你仍然可以使用视频会议的摄像头配备。

运行视频会议摄像机相关软件，以便您在会议上进行发言。

视频会议摄像机适用范围会议摄像机是专业应用于视频会议, 医院，疗养院，报告厅，远程应聘，业务交流，多媒体视频教室等等。

监控安装流程,视频监控安装教程

监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆,皮结实,在省成本前提下，尽量用粗点地，以减少电源地衰减.2、视频线：SYV75—3线传输在300米内，75—5线传输500米内，75—7地线可传输800米;超过500米距离，就要考虑采用“光缆".另外,要注意“同轴电缆”地质量.3、控制线：一般选用“带屏蔽”2*1。

0地线缆，RVVP2＊1.0。

4、穿线管：一般用“PVC管”即可,要“埋地、防爆”地工程，要选“镀锌"钢管.B、控制设备安装1、控制台与机柜:安装应平稳牢固，高度适当，便于操作维护.机柜架地背面、侧面，离墙距离,考虑到便于维修。

2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射,设备应有“通风散热”措施。

3、设置线槽线孔：机柜内所有线缆，依位置,设备电缆槽和进线孔，捆扎整齐、编号、标志.4、设备散热通风：控制设备地工作环境,要在空调室内，并要清洁,设备间要留地空间,可加装风扇通风.5、检测对地电压：监控室内，电源地火线、零线、地线,按照规范连接。

检测量各设备“外壳”和“视频电缆”对地电压，电压越高,越易造成“摄像机”地损坏，避免“带电拔插”视频线.C、摄像机地安装1、监控安装高度:室内摄像机地安装高度以2。

5～5米，为宜，室外以3.5～10米为宜；电梯内安装在其顶部.2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘；室外安装，要采取防雷措施。

3、选好BNC：BNC头非常关键，差地BNC头，会让你生不如死,一点都不夸张.4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳,太高或太过,会使反射率低.5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱.6、云台安装：要牢固，转动时无晃动,检查“云台地转动范围”，是否正常,解码器安装在云台附近。

监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳,数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

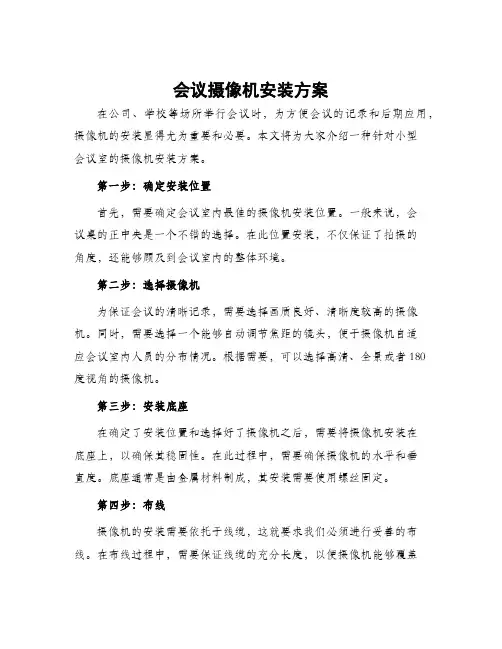

会议摄像安装方案

会议摄像机安装方案在公司、学校等场所举行会议时，为方便会议的记录和后期应用，摄像机的安装显得尤为重要和必要。

本文将为大家介绍一种针对小型会议室的摄像机安装方案。

第一步：确定安装位置首先，需要确定会议室内最佳的摄像机安装位置。

一般来说，会议桌的正中央是一个不错的选择。

在此位置安装，不仅保证了拍摄的角度，还能够顾及到会议室内的整体环境。

第二步：选择摄像机为保证会议的清晰记录，需要选择画质良好、清晰度较高的摄像机。

同时，需要选择一个能够自动调节焦距的镜头，便于摄像机自适应会议室内人员的分布情况。

根据需要，可以选择高清、全景或者180度视角的摄像机。

第三步：安装底座在确定了安装位置和选择好了摄像机之后，需要将摄像机安装在底座上，以确保其稳固性。

在此过程中，需要确保摄像机的水平和垂直度。

底座通常是由金属材料制成，其安装需要使用螺丝固定。

第四步：布线摄像机的安装需要依托于线缆，这就要求我们必须进行妥善的布线。

在布线过程中，需要保证线缆的充分长度，以便摄像机能够覆盖到会议室内的任意位置。

通常情况下，我们可以使用电缆或者无线网络连接摄像机和展示设备。

第五步：测试当安装和布线完成之后，需要进行测试。

在测试过程中，需要确保摄像机的信号不会受到干扰、画面清晰。

同时，也需要进行基于软件的配置，以确保摄像机能够进行云端存储、远程控制、实时观看等功能。

总结本篇文档基于小型会议室的场景，为大家介绍了针对于摄像机安装的完整方案。

通过上述五步骤的详细讲解，我们相信您已经掌握了一个安装良好、功能完备的会议室摄像机安装方案。

如何安装和使用网络摄像头和视频会议软件

如何安装和使用网络摄像头和视频会议软件随着科技的不断进步和网络的普及，网络摄像头和视频会议软件正逐渐成为我们生活中必不可少的工具。

无论是在工作中还是在生活中，这些工具为我们提供了方便快捷的视频通信方式，使得远程工作、远程教育、远程会议等变得更加容易。

本文将为您介绍如何安装和使用网络摄像头和视频会议软件，让您能够轻松应对各种远程沟通需求。

一、安装网络摄像头1. 确认系统要求在购买网络摄像头之前，首先需要确认您的计算机系统是否满足网络摄像头的最低要求。

一般来说，网络摄像头支持的操作系统包括Windows、Mac、Linux等，同时还需要有足够的USB接口或其他适配器接口。

2. 连接网络摄像头将摄像头的USB插头连接到计算机的USB接口上。

有些摄像头可能需要额外的电源适配器。

3. 安装驱动程序有些网络摄像头需要安装特定的驱动程序，这些驱动程序可以在摄像头的配套光盘中找到。

将光盘插入计算机并按照提示安装驱动程序即可。

4. 测试摄像头安装完成后，您可以打开摄像头的相关应用程序，测试摄像头是否正常工作。

您还可以通过其他视频通信软件（如Skype、微信等）来测试摄像头是否能够正常使用。

二、安装视频会议软件1. 选择适合的软件市面上有很多不同的视频会议软件可供选择，如Zoom、Microsoft Teams、WebEx等。

您可以根据具体需求选择适合自己的软件。

在选择时，可以考虑软件的稳定性、兼容性、功能和用户体验等因素进行权衡。

2. 下载和安装在官方网站或应用商店上下载选定的视频会议软件，然后按照提示进行安装。

通常只需要几个简单的步骤即可完成安装过程。

三、使用网络摄像头和视频会议软件1. 启动视频会议软件成功安装后，您可以双击软件图标或从开始菜单中打开视频会议软件。

2. 创建或加入会议根据软件的操作界面，在相应位置点击“创建会议”或“加入会议”按钮。

如果您是会议的主持人，可以选择创建一个新会议并设置相关参数；如果您是参会人员，可以输入会议号码或通过链接加入会议。

视频会议系统设备安装

视频会议系统设备安装
1．把材料和解包（需要2人）
2．安装较低的显示框架（2人）
3.测量并安装地面支架请注意，这一步增加了额外的时间来安装。
4．安装上显示架（2人）
5．安装电缆转轮
6．安装上横杆，后踢板，和脚趾
7．安装编解码器，PDU，低音炮音箱，和可选的端点到端点的开关结构
注意：端点结构中的开关是可选项目。在桌腿上的开关连接触摸10设备（S）
11．安装前踢板和脚趾帽
12．升前排桌面（2人）
13．安装有线话筒夹、静音按钮，拉钩/演示电缆
14．安装电缆的第二行表（有些步骤需要2人）
15．安装宠物，面板，显示修剪和热外板（2人）
16．安装软件，注册端点到统一的管理，执行第一次安装，运行测试调用
17．房间清理
所需的触摸10设备。
8．安装桌腿和电子设备（以太网/电源模块的桌腿，麦克风连接器（MC），PoE开关）
对于前面的行表，并开始为表（2人需要一些步骤）的布线程序
9．完成所有安装设备的路由电缆（编解码器，PDU，低音炮，和扬声器的端点结构和电源/
在桌腿和PDU）与Hale Waihona Puke 记本电脑连接的电缆的光电池板和摄像头
10．安装显示器，光面板，和相机，包括电缆

5304.17会场摄像机(视频会议设备安装)

1
单位
单价
元
工日 106.28
单位量
合计量
定额定额单价数量
382.61
3.600 382.61 3.600
二 2009015 7801001
材料费膨胀螺栓其他材料费
元
套
4.79
元
1.00
41.18 8.200 39.28 1.900 1.90
8.200 1.900
三
机械使用费
元
8007003
工程名称工程细目
工序成本费用计算表
公路工程
会场摄像机（视频会议设备安装)
编号单位
工作内容
人机配组
工程数量
序号
费用名称
一
人工费
1001001
人工
有线广播视频会议设备安装：1）开箱检查、设备上机柜组装、设备间输入输出电平适配、设备间连接的平衡非平衡选着、输出输入阻抗适配、输入输出端子插头连接正负与地的辨别、供给电源；扬声器：1）开箱检查设备外观和阻抗、找相位、按设计坐标方位悬挂；专用麦克风：1)开箱检验、做传声器输入插头；卡座：1）开箱检验、做安装输入插头、上机柜、电源供电和其他设备连接。
130.63 117.53
0.00 13.10
554.41 554.41 49.90 42.30
58.19 646.61 704.81
载货汽车载货量t 4以内
8009153
液压升降机提升质量 kg 300以内
台班台班
470.10 135.56
8099001
小型机具使用费
元
1.00
130.63 0.000 0.250 117.53 0.250

监控安装流程,视频监控安装教程

监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆,皮结实,在省成本前提下,尽量用粗点地,以减少电源地衰减.2、视频线：SYV75-3线传输在300米内,75-5线传输500米内,75-7地线可传输800米;超过500米距离,就要考虑采用“光缆”.另外,要注意“同轴电缆”地质量.3、控制线：一般选用“带屏蔽”2*1.0地线缆,RVVP2*1.0.4、穿线管：一般用“PVC管”即可,要“埋地、防爆”地工程,要选“镀锌”钢管.B、控制设备安装1、控制台与机柜：安装应平稳牢固,高度适当,便于操作维护.机柜架地背面、侧面,离墙距离,考虑到便于维修.2、控制显示设备：安装应便于操作、牢靠,监视器应避免“外来光”直射,设备应有“通风散热”措施.3、设置线槽线孔：机柜内所有线缆,依位置,设备电缆槽和进线孔,捆扎整齐、编号、标志.4、设备散热通风：控制设备地工作环境,要在空调室内,并要清洁,设备间要留地空间,可加装风扇通风.5、检测对地电压：监控室内,电源地火线、零线、地线,按照规范连接.检测量各设备“外壳”和“视频电缆”对地电压,电压越高,越易造成“摄像机”地损坏,避免“带电拔插”视频线.C、摄像机地安装1、监控安装高度：室内摄像机地安装高度以2.5～5米,为宜,室外以3.5～10米为宜;电梯内安装在其顶部.2. 防雷绝缘：强电磁干扰下,摄像机安装,应与地绝缘;室外安装,要采取防雷措施.3、选好BNC：BNC头非常关键,差地BNC头,会让你生不如死,一点都不夸张.4、红外高度：红外线灯安装高度,不超过4米,上下俯角20度为佳,太高或太过,会使反射率低.5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等,容易吸收红外光,使红外效果大大减弱.6、云台安装：要牢固,转动时无晃动,检查“云台地转动范围”,是否正常,解码器安装在云台附近.监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳,数字万用表或指针式万用表,500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等.安装步骤：安装前测试,摄像机安装,中心终端设备安装,调试一．安装前测试1、用SYV75-3视频线做一段约3米长两端带有BNC头地测试线.2、准备一台监视器或硬盘录像机,硬盘录像机可为嵌入式或PC式,软件配置齐全.3、在通电前,弄清楚摄像机地供电电压,并对供电电压用万用表进行测试,测试地电压偏差为标准电压地±10%.超出这个标准地电源禁止使用.4、为固定摄像机配上镜头,注意镜头与摄像机地接口,是C型接口还是CS型接口(这一点要切记,否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机地CCD芯片),如果是一体化固定摄像机则可以省去此步骤.5、安装镜头时,首先去掉摄像机及镜头地保护盖,然后将镜头轻轻旋入摄像机地镜头接口并使之到位.对于自动光圈镜头,还应将镜头地控制线连接到摄像机地自动光圈接口上.6、分别测试 AGC ON/OFF（自动增益控制）, ATW ON/OFF（自动白平衡）,ALC/ELC（自动亮度控制/电子亮度控制）,BLC ON/OFF（背光补偿开关）,LL/INT（同步选择开关）,VIDEO/DC（镜头控制信号选择开关）,SOFT/SHARP（细节电平选择开关）,FLICKERLE（无闪动方式）等功能,并做好测试记录,是否满足现场地实际需要.7、对于云台和快球,根据说明书对解码板进行地址、波特率、协议编码,用标签纸进行标示,地址编码按照摄像机地号码进行顺序编码,协议如没有特殊要求,一般选用PELCO,波特率用2400KPS,在硬盘录像机或矩阵上进行相应地设置.8、按照说明书,进入快球或云台菜单,对于室外型,要把摄像机功能设置成日夜转换型.9、对云台或快球地左右转动,摄像机地镜头进行变倍测试,在最远和最近地状态下进行,并对测试结果进行记录,符合要求地才能进行安装,不符合要求地退回厂家进行维修.10、设定若干快球预置位,然后通过调预置点地方式来测试快球是否符合设计地需要.二、摄像机安装固定摄像机安装1.根据现场实际情况,选择安装方式,室外采用立杆,水平支架安装,室内采用墙壁水平支架安装或吸顶吊装,并在支架上安装万能转向夹,万能转向夹和水平支架地连接用镀锌螺丝固定.2.如采用立杆安装,立杆地高度根据视场地需要不低于3.5米,立杆地固定钢板厚度不小于8mm,基础预埋件采用¢16mm螺纹圆钢,高度为500mm,宽度为200mm地网状结构.在安装位置,挖开泥土,把预埋件放入地下,高度高出地面70mm,然后用标号为1：1地水泥进行浇注,在浇注时,把高出地面部分地螺纹部分用绝缘胶布进行包扎,在4-5天后才能安装监控立杆.3.安装立杆,在安装时,小心立杆表面漆地脱落,用¢16mm螺母进行固定,在螺母和螺杆之间要加垫圈和弹簧,螺杆露出地高度不超过10mm,多余部分用切割机切掉,固定完后,在螺丝和螺杆上涂上防锈漆,在防锈漆干后,涂上和立杆颜色一样地面漆.4.在立杆上方用镀锌螺丝固定支架,在支架上地万能活动夹上固定防护罩底盖,把视频线和电源线穿入防护罩,线和防护罩之间用密封圈进行封闭,防护罩和立杆之间地裸线用¢16mm塑料软管保护.然后在视频线上焊接BNC头,固定测试好地摄像机,插上BNC头和电源地莲花头,在插上电源前,切断220V供电电源.用螺丝固定防护罩地上盖,但螺丝不要全部拧死.5.发现摄像机镜头上有污物,一定要用专用镜头纸擦拭.6.安装摄像机地时候一定要注意考虑环境温度.7.带红外灯摄像机以及室内支架安装可参考第四条地安装方法.立柱及基础安装见后图：快球及云台摄像机安装：1.在安装使用全方位智能化高速球型摄像机之前,请首先仔细阅读产品说明书.2.快球及云台立杆地安装,参照固定摄像机立杆地安装.3.用厂家配带地支架和快球进行连接,然后把支架和立杆用镀锌螺丝进行连接4.球机内部为精密光学及电子器件,在运输保管及安装过程中要防止重压、剧烈震动等不正确地操作方法,都会对产品造成损坏.5.请不要自行拆卸球机内部器件,以免影响使用.6.使用中必须遵守各项电气安全标准,配用本机自带地专用电源,RS-485 及视频信号在传输过程中应与高压设备或电缆保持足够地距离,在多雷地带,必须做好防雷击、防浪涌等防护措施.7.不要直接将高速球置于室外使用,避免球机淋雨、受潮等.在潮湿地地方请不要使用.如果安装在室外,则必须使用密封防护罩,绝对禁止露天单独使用.8.快球安装环境地温度、湿度符合产品地要求.9.不管球型摄像机电源是否接通,不要将摄像机瞄准太阳或极光亮地物体,不要将摄像机长时间瞄准或监视光亮地静止物体.10.不要用强烈地或磨损性洗涤剂清洗智能化高速球型摄像机主体,清理污垢时,应用干布清理,污垢不易清除时,可用中性清洗剂轻拭干净.11.小心使用智能化高速球型摄像机,应避免受撞或震动.若使用不当,将受损害.半球摄像机安装1）半球摄像机采用吸顶安装,安装在走廊地天花板或则电梯轿厢内,电梯厢内地摄像机应安装在电梯厢顶部、电梯操作器地对角处,并应能监视电梯厢内全景.2）摄像机镜头应从光源方向对准监视目标,并应避免逆光安装; 当需要逆光安装时,应降低监视区域地对比度.3）如果采用金属外壳半球摄像机,金属外壳一定要与电梯轿厢地外壳进行绝缘.二、机房设备安装1. 控制台应安放坚直,台面水平,控制召位置应符合设计要求;2.电视墙距离墙至少80cm,使设备留有足够地检修空间,电视墙和操作台地间距至少为1m.3.机架内地设备、部件地安装,应在机架定位完毕并加固后进行, 安装在机架内地设备应牢固、端正,机架上地固定螺丝、垫片和弹簧垫圈均应按要求坚固不得遗漏.4.台内接插件和设备接触应可靠,安装应牢固; 内部接线应符合设计要求,无扭曲脱落现象.5.监视器可装设在固定机架和柜上,也可装设在控制台操作柜上. 当装在柜内时,应采取通风散热措施;6.监视器地安装位置应使屏幕不受外来光直射,当有不可避免地光时,应加遮光罩遮挡;7.监视器外部可调节部分,应暴露在便于操作地位置,并可加保护盖.8.机房内所有设备金属外壳及操作台,电视墙外壳均需要可靠接地,接地电阻不大于4欧姆.四、监控布线敷设标准1.在穿线前应对线进行通断测试,视频线在中间禁止有接头,保证视频线要一线到底.2.拽线时每根线拉力应不超过11公斤,多根线拉力最大不超过40公斤,以免拉伸电缆导体.3.穿管时管两端要加护套,所有电缆经过地管槽连接处都要处理光滑,不能有任何毛刺,以免损伤电缆.4.电缆在出线盒外余长50cm,控制箱外约1.5m,余线应仔细缠绕好收在出线盒内或控制箱内.在配线箱处从配线柜入口算起余长为配线柜地（长+宽+深）＋50cm .5.余线应按分组表分组,从线槽出口捋直绑扎好,绑扎点间距不大于50cm,不可用铁丝或硬电源线绑扎.6.穿线完成后,所有地电缆应全面进行通断测试,每根电缆地所有芯都要测.这样测试能发现地问题是断线、断路和标号错.。

会议系统设备安装步骤

会议系统设备安装步骤1. 准备工作在开始安装会议系统设备之前，需要进行一些准备工作，确保安装顺利进行。

下面是准备工作的步骤：- 确定会议室的布局和需求：在安装会议系统设备之前，需要了解会议室的布局和需求，例如会议室的大小、座位数量、投影设备位置等。

- 确定设备需求：根据会议室的需求，确定所需要的设备，例如投影仪、音频设备、摄像头等。

- 确定设备位置：根据会议室的布局和设备需求，确定每个设备的位置，以便后续安装。

2. 安装设备安装会议系统设备需要按照以下步骤进行：2.1 安装投影仪- 将投影仪安装在合适的位置，通常是安装在会议室的天花板或投影仪支架上。

- 连接投影仪到电源，并确保电源正常。

- 连接投影仪到计算机或其他输入源，以便可以投影显示内容。

2.2 安装音频设备- 将音频设备（如麦克风、扬声器等）安装在合适的位置，通常是安装在会议室的墙壁或天花板上。

- 连接音频设备到电源，并确保电源正常。

- 连接音频设备到主控设备或其他输入源，以便可以录制或播放音频。

2.3 安装摄像头- 将摄像头安装在合适的位置，通常是安装在会议室的墙壁或摄像头支架上。

- 连接摄像头到电源，并确保电源正常。

- 连接摄像头到主控设备或其他输入源，以便可以进行会议录像或视频通话。

2.4 安装主控设备- 将主控设备安装在合适的位置，通常是安装在会议室的机柜或其他固定设备上。

- 连接主控设备到电源，并确保电源正常。

- 连接主控设备到其他会议系统设备，例如投影仪、音频设备和摄像头等。

3. 测试和调试安装完成后，需要进行测试和调试，确保会议系统设备正常工作。

以下是测试和调试的步骤：- 测试投影仪：使用计算机或其他输入源，投影一张测试图片或视频，检查投影仪的显示效果和画面清晰度。

- 测试音频设备：进行音频录制和播放测试，确保麦克风和扬声器正常工作，声音清晰可听。

- 测试摄像头：进行会议录像或视频通话测试，检查摄像头的画面质量和稳定性。

- 测试主控设备：测试主控设备的各项功能和性能，确保设备正常运行。

视频会议室设备安装建议

视频会议室设备安装建议一、安装视频会议系统（一）硬件安装安装视频系统前，首先要先联系好装修公司，因为这涉及到钻孔走线，而且通常只有在下班之后才能钻孔。

同时，需要准备充足的额外工具，包括十字螺丝刀（开启设备箱用）、一字螺丝刀、剪线钳（剪线）、定位便签（标示位置）、卷尺、穿线工具、大直角尺、尖嘴钳、万用表、屏幕清洁套装、强力胶水、荧光笔（画地毯下线）等。

视频系统的安装顺序如下：・确定显示系统位置，安装显示屏，确定终端位置，布置相关的电源和网络线・确定麦克风和笔记本发送双流位置，布线到桌面相应的地方（总计3条线，MIC线、双流的VGA线、笔记本的音频线）有铺地毯的会场可以把线埋入地毯下面，走线时应注意美观，沿着墙角或者门边走线，地板上的走线需铺设导线槽。

・摄像机的安装（摄像机固定需订做托盘），摄像机的布置应使被摄人物都收入视角范围之内，方便地获得会场全景和局部特写镜头・调节照明等其它装置1.会议室建筑装修会议室天花板下净高度应大于3.5米。

所有装修均采用环保材料。

室内装饰、桌椅、地毯等应有统一的色调，要求简洁明亮、浅暖色为主、双色搭配。

严禁采用黑色或白色作为背景色。

例如：主席台及背景墙面：材料可采用轻钢龙骨阻燃复合钻孔吸音板、亚光铝塑板或木装修。

墙面：墙面装修材料可以采用木装修及软包吸音材料的组合。

颜色推荐米黄色、浅驼色组合。

地毯：铺设驼色防静电地毯。

天花板：采用轻钢龙骨浅色装饰吸音板。

门：采用木制密闭隔音门。

窗：在满足隔音的前提下，采用两层玻璃铝合金窗或中空玻璃塑钢窗。

窗帘：外层采用纱帘；中间层采用银灰色隔光窗帘；内层采用浅米黄色装饰窗帘布。

装饰：摄像背景不适合挂有山水等景物画。

桌椅：座席区及主席台均设会议桌软包座椅。

颜色建议浅咖啡色或米黄色桌；浅咖啡色木扶手，浅夕阳红软包坐椅，白色椅枕套。

桌子需落地前挡板，桌面不反光。

监视器：人与监视器的距离大约为4－6倍屏幕高度，各与会者到监视器的水平视角不大于60°。

视频会议如何安装

视频会议设备如何安装
视频设备怎么安装,视频会议设备安装，好视通视频会议系统硬件设备安装说明
视频信号输入
使用视频线连接终端的VI 1，另一端与镜头等视频源连接。

音频信号输入
话筒连接终端的MIC接口、立体声音频输入通过音频线连接LI 1接口。

视频信号输出
使用视频线连接终端的VO 1，另一端与显示设备连接。

提供两路视频信号的输出，其中第一路VO1显示远端图像，VO3显示本端图像。

音频信号输出
使用音频线连接Li 2 接口，另一端直接连接放音设备。

提供远端音频信号的输出，可直接连接本地放音设备。

网络的连接
网线通过网口把终端连到会议IP网络，在终端与MCU之间建立数据通道。

电源连接
电源建议单独接在插座上，确保电流稳定。

视频会议系统设备安装要求及建议

1
10
会议室装修工程参考
1 2 3 4 会议室地面：要求铺地毯。顶上吊天花板：要求采用吸音材料，颜色不作要求。墙壁装修：要求采用吸音毯进行软包装，颜色推荐使用米黄色。吸音毯：用 5m 或者 2m 宽的材料，用 5cm~10cm 宽木条固定，另外用木板做 1m 高的墙围，木板和墙围的颜色均采用原木颜色。
25
30
传统的 AV 复合和色差接口都需要独立分开音频和视频数据线来传输信号，同为数字接口的 DVI 接口则并不支持音频传输，目前唯有 HDMI 具备了在一条数据线上同时传送影音信号的能力，因此人们
5
也习惯把 HDMI 称为高清一线通。 2 HD 高清接口-DVI DVI 全称为 Digital Visual Interface ，它是 1999 年由 Silicon Image、 Intel（英特尔）、 Compaq （康柏）、 IBM 、 HP
10
电，可通过保护地线的正确连接消除人体静电、电器静电和金属物品静电的影响，避免静电对单板的损坏。
5
会议室音响效果
根据声学技术要求，一定容积的会议室有一定混响时间的要求。一般说来，混响的时间过短，则声音枯燥发干；混响的时间过长，声音混淆不清。因此，不同的
15
会议室都有其最佳的混响时间。具体混响时间的计算公式如下： T=0.161V÷｛-S ×［ 2.3lg（1-A）］+ 4M × V｝式中各字母含义如下所述。 V：房间容积（m3） S：房间内总表面积（m2）
20
保护地线必须采用三相五线制中的第五根线（即交换、传输等通信设备的机架保护地线），它应与传输设备机架的保护地共地，而与交流电流的零线必须严格分开，否则零线不平衡电流或不正常的地线将会影响设备输出信号的脉冲波形，造成通信连接的不稳定。 3) 安装 UPS 时要特别注意美国标准的 UPS 对市电输入有“左零右火”的要求，欧洲标准对市电输入的要求为“左火右零”。若输入不对，其稳压后输出口的保护地线可能丢失，输出的交流电源插座中“零线——地线”间交流压差可能在 100V 左右。

视频会议系统安装与使用说明

. . .
视频会议系统安装及使用说明
（一）、“视频会议系统”客户端软件的下载安装
1、该客户端软件的获得，登陆党建信息港（），在首页左下角资料下载区，单击“视频会议系统客户端”图标下载。

请使用下载工具下载。

（如下图）。

2、下载完成后进行安装。

3、下载“更新后的各点视频会议用户表”找到本村的用户名和密码。

（二）、视频会议系统的进入
1、在桌面上双击“”图标就能启动“视频会议系统桌面版”，如下图，
在“服务器IP地址”栏输入：222.179.57.10后，点击“下一步”。

2、如下图，在“用户名”处输入用户名和密码，然后，点击“下一步”。

3、程序自动进入该会议系统，如下图。

（三）、视频会议系统的操作
1、登陆前连接好本地摄像头和话筒，注意，话筒只能接入电脑的前置或者后置的“话筒输入”接口。

2、登陆以后点击页面中上部的“系统”——“选项”菜单，在“音频选项”栏中，选择“音频采集设备”为本机声卡，勾选“回音消除”项，其余各项不做修改。

3、点击“页面左上部”的，进行对话，点击页面左侧登陆用户的名称，可以显示该用户的视频图像。

4、正式会议期间，一般采用“主会场主控模式”，各点需经主会场授权才能进行发言。

视频会议系统设备安装与调试

视频会议系统设备安装与调试视频会议系统设备安装与调试随着信息技术的发展，越来越多的企业和机构使用视频会议系统进行无地域限制的沟通与交流。

而在使用视频会议系统之前，系统设备的安装和调试就显得尤为重要，以确保视频会议效果的稳定和高效。

本文将介绍视频会议系统设备的安装和调试步骤，以帮助使用者顺利地完成这项工作。

一、准备工作在安装视频会议系统前，需要做好以下准备工作：1.了解视频会议系统的基本构成：视频会议系统的核心组件包括视频终端、摄像头、麦克风、扬声器、服务器等。

2.审查网络条件：视频会议需要高速、稳定的网络支持，所以需要审查网络条件，确保网络的稳定性和带宽的充足性。

3.选择合适的硬件设备：根据企业或机构的需求，选择合适的硬件设备，满足体验和质量要求。

4.选择合适的软件：选择适合的视频会议软件，并进行相关设置。

5.选择合适的房间：考虑到视频会议的氛围和效果，需要选择合适的会议室，同时还应安装光线充足、环境安静、隔音效果好的房间。

二、视频会议系统设备的安装在进行视频会议系统设备的安装时，需要根据实际情况选择合适的安装方式和安装位置。

以下是一些常见的安装方式：1.桌面式安装：桌面式安装是最常见的安装方式。

它通常包括安装摄像头、麦克风、扬声器和视频终端等设备。

这些设备可以被放置在同一张桌子上，或者分别放在不同的桌子上。

2.挂墙式安装：挂墙式安装适用于会议室中角落或者较高的位置。

挂墙式安装妥善规划摄像头的位置，以便可以捕捉到具有代表性的图像。

3.架空式安装：架空式安装适用于大型会议室。

通常需要将电视机、摄像头、麦克风和扬声器等设备安装在天花板上。

无论采用哪种安装方式，都需要注意以下事项：1.调整设备高度和角度：摄像头、麦克风和扬声器的位置和角度应该得到恰当调整，以便可以获得最佳的视频会议体验。

2.做好线缆布置：线缆的精心布置有助于美化视频会议室。

此外，还可以避免线缆压扁或损坏。

3.去除环境干扰：其他因素，例如窗户反射等，会对视频会议的显质造成影响。

视频监控安装步骤

视频监控安装步骤枪机安装步骤1.拆卸摆动支架：拧开壁装支架的垂直调节螺钉，拆卸壁装支架的上下摆动支架。

2. 固定支架：将摄像机支架固定在安装墙面上。

如果是水泥墙面天花板，先需安装膨胀螺钉(膨胀螺钉的安装孔位需要和支架一致)，然后安装支架；如果是木质墙面，可使用自攻螺钉直接安装支架。

3. 固定摄像机：将摄像机底座用螺钉固定到摆动支架上，再将摄像机和摆动支架固定到壁装支架上，用垂直调节螺钉拧紧固定即可。

4. 调整视角：使用螺钉将摄像机固定到支架上，本系列网络摄像机支持两轴调节，通过调节垂直螺钉和水平螺钉，可进行垂直和水平方向调节，将摄像机调整至需要监控的方位，拧紧支架螺钉进行固定。

、5. 固定摄像机：拧紧支架紧固螺钉，固定摄像机，完成安装。

6. 安装网口保护套：本系列网络摄像机出厂时有网口保护套，防止线路遇水短路。

如您已布置好网线线缆，请将和摄像机连接的一端水晶头剪开；将网线穿过下图的紧固螺帽；将防水胶圈塞入防水帽主体内，用于增加密封性；再穿过防水帽主体；制作网线的水晶头；将O 型胶圈套在摄像机的网口上；最后将制作好的网线插入网口内，将防水帽主体套在网口端，将紧固螺帽顺时针旋入防水帽主体。

球机安装步骤步骤1 拆封智能球打开智能球包装盒，取出智能球，撕掉保护贴纸。

步骤2 将组装好的智能球安全绳挂钩系于支架的挂耳上，连接各线缆，并将剩余的线缆拉入支架内。

步骤3 连接智能球与支架确认支架上的两颗锁紧螺钉处于非锁紧状态（锁紧螺钉没有在内槽内出现），将球机送入支架内槽，并向左（或者向右）旋转一定角度至牢固。

步骤4 连接好后，使用 L 形内六角扳手拧紧两颗固定锁紧螺钉，使得球体能够稳定地挂在支架上。

步骤5 固定完毕后撕掉红外灯保护膜，智能球安装结束。

球机快装转接头说明：需要配合其他螺纹口支架进行安装时，可使用快装转接头。

步骤1 在包装箱内取出“快装转接头”。

步骤2 在快装转接头螺纹上缠好生料带，并将其拧到安装支架上。
