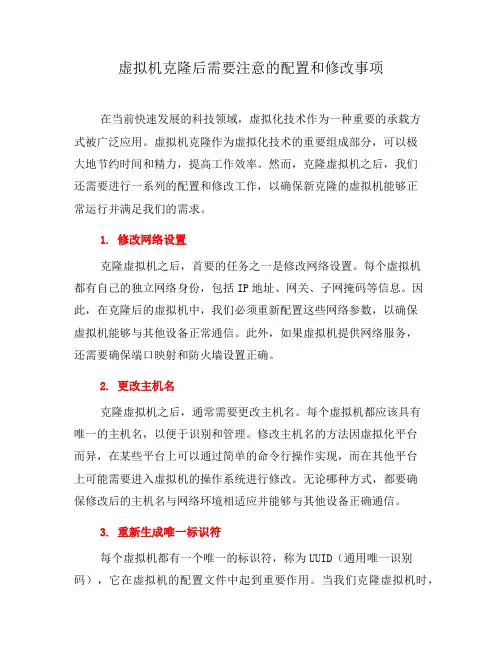

虚拟机克隆后需要注意的配置和修改事项
虚拟机克隆后需要注意的配置和修改事项在当前快速发展的科技领域，虚拟化技术作为一种重要的承载方式被广泛应用。
虚拟机克隆作为虚拟化技术的重要组成部分，可以极大地节约时间和精力，提高工作效率。
然而，克隆虚拟机之后，我们还需要进行一系列的配置和修改工作，以确保新克隆的虚拟机能够正常运行并满足我们的需求。
1. 修改网络设置克隆虚拟机之后，首要的任务之一是修改网络设置。
每个虚拟机都有自己的独立网络身份，包括IP地址、网关、子网掩码等信息。
因此，在克隆后的虚拟机中，我们必须重新配置这些网络参数，以确保虚拟机能够与其他设备正常通信。
此外，如果虚拟机提供网络服务，还需要确保端口映射和防火墙设置正确。
2. 更改主机名克隆虚拟机之后，通常需要更改主机名。
每个虚拟机都应该具有唯一的主机名，以便于识别和管理。
修改主机名的方法因虚拟化平台而异，在某些平台上可以通过简单的命令行操作实现，而在其他平台上可能需要进入虚拟机的操作系统进行修改。
无论哪种方式，都要确保修改后的主机名与网络环境相适应并能够与其他设备正确通信。
3. 重新生成唯一标识符每个虚拟机都有一个唯一的标识符，称为UUID（通用唯一识别码），它在虚拟机的配置文件中起到重要作用。
当我们克隆虚拟机时，必须重新生成UUID，以避免在网络中出现冲突或其他问题。
生成UUID的方法因虚拟化平台而异，可以通过工具或命令行进行操作。
重新生成UUID后，我们要确保更新相关的配置文件，并与其他依赖此标识符的组件同步。
4. 配置存储设备虚拟机克隆后，存储设备的配置需要重新检查和调整。
对于虚拟磁盘，可能需要调整磁盘容量、挂载点等参数。
此外，如果虚拟机使用了共享存储或网络存储，还需要确保克隆后的虚拟机可以正确地访问和使用这些存储设备。
根据实际需求，我们可能需要在新克隆的虚拟机中添加、删除或修改存储设备。
5. 安全性和更新虚拟机克隆后，安全性和更新也是需要特别关注的事项。
我们应该根据实际情况更新操作系统和软件的补丁，以确保及时修补已知的漏洞。

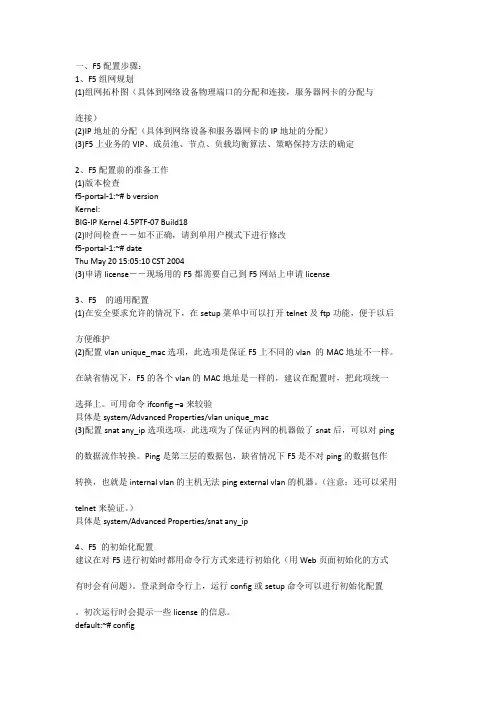

F5配置
一、F5配置步骤：1、F5组网规划(1)组网拓朴图（具体到网络设备物理端口的分配和连接，服务器网卡的分配与连接）(2)IP地址的分配（具体到网络设备和服务器网卡的IP地址的分配）(3)F5上业务的VIP、成员池、节点、负载均衡算法、策略保持方法的确定2、F5配置前的准备工作(1)版本检查f5-portal-1:~# b versionKernel:BIG-IP Kernel 4.5PTF-07 Build18(2)时间检查－－如不正确，请到单用户模式下进行修改f5-portal-1:~# dateThu May 20 15:05:10 CST 2004(3)申请license－－现场用的F5都需要自己到F5网站上申请license3、F5的通用配置(1)在安全要求允许的情况下，在setup菜单中可以打开telnet及ftp功能，便于以后方便维护(2)配置vlan unique_mac选项，此选项是保证F5上不同的vlan 的MAC地址不一样。
在缺省情况下，F5的各个vlan的MAC地址是一样的，建议在配置时，把此项统一选择上。
可用命令ifconfig –a来较验具体是system/Advanced Properties/vlan unique_mac(3)配置snat any_ip选项选项，此选项为了保证内网的机器做了snat后，可以对ping 的数据流作转换。
Ping是第三层的数据包，缺省情况下F5是不对ping的数据包作转换，也就是internal vlan的主机无法ping external vlan的机器。
（注意：还可以采用telnet来验证。
）具体是system/Advanced Properties/snat any_ip4、F5 的初始化配置建议在对F5进行初始时都用命令行方式来进行初始化（用Web页面初始化的方式有时会有问题）。
登录到命令行上，运行config或setup命令可以进行初始化配置。
华为多活数据中心F5产品及应用介绍
Contents
H3C多活数据中心方案 多活数据中心背景 F5产品工作原理介绍
多活数据中心典型场景
F5产品下单及其他说明
1
数据中心网络发展趋势--分布式DC
1 云计算：分布式虚拟化数据中心
整合跨地域、跨DC资源，形成统一资源池 分布式应用部署，单应用多DC同时部署 工作负载的无缝移动性，全局资源统一调度 业务连续性和多活数据中心
IP为 211.72.211.79 客户端
IP为 211.72.211.81 客户端
主要功能和特性：应用智能、可管理性和高性能
①
② ③ ④
感知应用，及时发现业务中断
自动切换，通知用户改变数据访问点 支持流量在数据中心的动态负载均衡 解决关联应用在多数据中心的协同问题
SERVERSSL SERVERSSL
SERVERSSL_HANDSHAKE
XML XML
XML_BEGIN_DOCUMENT XML_BEGIN_ELEMENT XML_CDATA XML_END_DOCUMENT XML_END_ELEMENT XML_EVENT
DNS DNS
DNS_REQUEST DNS_RESPONSE NAME_RESOLVED
AUTH
AUTH_ERROR AUTH_FAILURE AUTH_RESULT AUTH_SUCCESS AUTH_WANTCREDENTIAL
RTSP RTSP
RTSP_REQUEST RTSP_REQUEST_DATA RTSP_RESPONSE RTSP_RESPONSE_DATA
HTTP HTTP
F5 GTM
数据中心 A
F5BIGIP配置文档
F5BIGIP配置⽂档BIGIP标准配置⽂档⽬录1. 连接BIGIP (4)1.1 Console⽅式 (4)1.2 ⽹络连接⽅式 (4)1.2.1 基于WEB⽅式 (4)1.2.2 基于SSH⽅式 (7)2.⽹络配置 (9)2.1 ⽹络配置步骤及流程 (9)2.1.1 L2 Vlan 配置 (10)2.1.2 L3 self ip 配置 (11)2.2 服务器直连模式⽹络配置 (12)2.2.1 ⽹络连接拓扑图 (12)2.2.2 VLAN划分 (12)2.2.3 IP地址划分 (13)2.3 服务器⾮直连模式⽹络配置 (14)2.3.1 ⽹络拓扑结构 (14)2.3.2 VLAN划分 (14)2.3.3 IP地址划分 (15)2.4 透明模式⽹络配置 (16)2.4.1 ⽹络拓扑结构 (16)2.4.2 VLAN划分 (16)2.4.3 IP地址划分 (16)2.5 静态路由的添加 (17)3.负载均衡配置 (17)3.2 Pool配置 (19)3.3 Virtual Server配置 (22)3.4 会话保持配置 (24)3.4.1 会话保持的概念 (24)3.4.2 Simple会话保持 (25)3.4.3 Cookie 会话保持 (26)3.5 iRules配置 (27)3.6 Monitor配置 (30)3.6.1 Monitor的添加 (30)3.6.2 Node Address Monitor配置 (33) 3.6.3 Node Association Monitor配置 (35)3.6.4 Monitor 的验证 (36)4. SNAT配置 (37)4.1 SNAT的概念 (37)4.2 NAT配置 (38)4.3 SNAT配置 (39)4.3.1 SNAT IP配置 (39)4.3.2 SNAT AutoMap配置 (41)5. Redundent配置 (42)6. 系统维护部分配置 (46)6.1 SNMP配置 (46)6.2 Syslog配置 (47)6.3 NTP配置 (47)6.4 ⽤户管理 (50)7. BIGIP命令⾏常⽤命令解释 (57)7.1 系统配置相关命令 (57)7.2 系统维护相关命令 (57)1.连接BIGIP1.1Console⽅式基于Console终端配置BIG-IP 的准备安装Windows操作系统的PC⼀台（装有超级终端）BIGIP设备⾃带的Console电缆⼀条使⽤超级终端建⽴⼀个连接，通过Console电缆⼀端连接BIGIP，⼀端连接COM，COM的参数设置如图：1.2⽹络连接⽅式1.2.1基于WEB⽅式在浏览器地址栏键⼊https://（BIGIP 设备IP地址），如下图：回车后，出现以下界⾯：此对话框为浏览器与BIGIP通讯交换的证书提⽰，点击“是”继续输⼊⽤户名和密码点击确定继续点击Configure your BIGIP Using Configration Utility进⼊BIGIP配置主界⾯。
VMware虚拟机三种网络设置详解
VMware虚拟机三种网络设置详解vmware三种网络连接上网设置：1.bridge :默认使用vmnet0将虚拟机的ip设置与主机同网段未使用ip,其余与主机相同:例如主机ip是10.70.54.31,设置虚拟机ip为10.70.54.22。
netmask,broadcast,gateway, dns都与主机相同即可实现虚拟机<--->主机虚拟机<---->互联网通信。
2.nat :默认使用vmnet8将虚拟机设置成使用dhcp方式上网,windows下选择"自动获取ip",linux下开启dhcp服务即可也可以手动设置:ip设置与vmnet8同网段,gateway设置成vmnet8的gateway(/etc/vmware/vmnet8/nat/nat. conf)中可以查到vmnet8的gateway,通常是xxx.xxx.xxx.2。
netmask,broadcast设置与vmnet8相同,dns设置与主机相同。
例如 vmnet8 ip:172.16.249.1 gw :172.16.249.2虚拟机设置: ip :172.16.249.100 gw: 172.16.249.23.host-only :默认使用vmnet1将虚拟机ip设置与vmnet1同网段,gateway设置成vmnet1的ip,其余设置与vmnet1相同, dns设置与主机相同例如 vmnet1 ip :172.16.245.1虚拟机设置: ip :172.16.245.100 gateway :172.16.245.1这样就实现了虚拟机<--->主机通信,但是虚拟机<--->互联网仍无法通信虚拟机与互联网通信：1.开启主机路由功能2.设定iptables，使主机成为一台nat server1. echo 1 >/proc/sys/net/ipv4/ip_forward 这样就主机就具有了路由功能2. iptables -t nat -A POSTROUTING -o eth0 -s 172.16.245.0/24 -j MASQUERADE这条规则意思是将来自172.16.245.0/24封包的来源ip伪装成eth0的ip，实现虚拟机与互联网通信如果网络接口是ppp+或pppoe则需要修改成-o pppoe当然-s 172.16.245.0/24 也要根据实际情况修改。
F5详细配置手册
F5 BIG-IP负载均衡器配置指导书目录添加“只读”权限的管理员帐号对某一Virtual Server用TCPDUMP命令无法抓到包如何处理一、网络结构与IP地址规划本手册以移动WAP/彩信网关为例网络拓扑结构如下图所示：整个数据网络设备，采用两台防火墙、两台BIG-IP 3400负载均衡器、及两台交换机、网络设备都采用主、备设备，以实现设备、链路的冗余备份，以消除单点故障。
这里部署负载均衡器的目的主要是为了增加服务器的数量，以提升系统的处理能力。
但对外仍然是一个IP地址。
相关的IP地址规划如下：注：以上的IP地址规划是测试环境的IP地址设置，需要根据现网环境中的IP地址规划进行修改。
注：建议现场工程师先填写以下规范表:、配置 BIGIP3400 负载均衡设备本章将主要描述BIGIP3400 负载均衡设备的配置方法及配置内容。
旁路/直连的选择2.1.1 路由/直连模式的介绍网络连接的物理结构如下结构：Ip 规划说明：图中bigip 为负载均衡交换机，bigip 上面使用公开的ip 地址，bigip 下面同负载均衡的服务器使用不公开的ip 地址。
但对外提供服务则使用公开的ip。
2.1.2 旁路模式的介绍网络连接的物理结构如下结构：Ip 规划说明：图中bigip 为负载均衡交换机，bigip 和负载均衡的服务器均使用公开的ip 地址。
2.1.3 路由/直连模式同旁路模式的比较（1 ）流量走向不一样；路由/直连模式的流量走向如下：如上图，bigip 同客户端的流量在bigip 的上联接口，bigip 同服务器的流量在下面的接口。
旁路模式的流量走向如下：如上图，bigip 无论同客户端还是同服务器的通讯流量均在bigip 的一个接口上。
（2）接口流量压力不一样见图：路由/直连情况下，bigip 同客户端的流量在bigip 的上联接口，bigip 同服务器的流量在下联的接口，故bigip 单一接口压力较小。
F5负载均衡运维配置手册V1.0
F5负载均衡运维配置手册V1.0一、前言F5负载均衡设备是一款企业级的负载均衡器，可以实现对Web服务器负载均衡的管理。
本手册主要介绍了F5负载均衡设备的运维配置，包括设备的基础配置、虚拟服务的创建、健康检查和命令行配置等。
二、设备的基础配置设备的基础配置可参考以下步骤：1.连接设备管理口，使用默认IP地址和管理员密码登录设备管理界面；2.进入系统管理 > 网络，修改网络配置，设置设备IP地址；3.进入系统管理 > 设备名，修改设备名；4.进入系统 > DNS，配置DNS服务器地址；5.进入系统 > NTP，配置NTP服务器地址；6.进入系统 > License，安装所需的授权文件。
三、虚拟服务器的创建虚拟服务器是负载均衡设备上的一个逻辑实体，可以将多个Web服务器关联在一起，实现负载均衡的目的。
虚拟服务器的创建可参考以下步骤：1.进入本地交通管理 > 虚拟服务器，点击创建；2.配置虚拟服务器的名称、IP地址、监听端口等基本信息；3.配置默认池，即关联的服务器池；4.配置健康检查，可以设置ping、http、tcp等多种检查方式。
四、服务器池的配置服务器池是虚拟服务器中实际执行Web请求工作的服务器集合，服务器池的创建可参考以下步骤：1.进入本地交通管理 > 服务器池，点击创建；2.配置服务器池的名称、协议、端口等基本信息；3.配置服务器列表，即真正执行Web请求工作的服务器地址。
五、健康检查健康检查是负载均衡设备监控服务器状态的一种方式，通过健康检查可以及时发现问题服务器，并进行故障切换。
健康检查的配置可参考以下步骤：1.进入本地交通管理 > 健康检查；2.添加健康检查，设置健康检查名称、方式、地址、端口、命令等；3.配置两个备份服务器，即故障转移时可用的备份服务器。
六、命令行配置F5负载均衡设备支持命令行方式进行配置，通过命令行可以实现复杂的配置操作，包括基础配置、虚拟服务器的创建、服务器池的配置、健康检查的配置等。
(整理)F5负载均衡器双机切换机制及配置.
F5负载均衡器双机切换触发机制及配置1 F5双机的切换触发机制1.1 F5双机的通信机制F5负载均衡器的主备机之间的心跳信息可以通过以下两种方式进行交互：●通过F5 failover 串口线交换心跳信息(电压信号不断地由一方送到另外一方)处于Standby的系统不断监控Failover上的电平，一旦发现电平降低，Standby Unit会立即变成Active，会发生切换(Failover)。
通过串口监控电平信号引起的切换可以在一秒中以内完成(大概200~300ms)。
四层交换机在系统启动的时候也会监控Failover线缆的电平以决定系统是处于Active状态还是Standby状态。
在串口Failover线缆上不传输任何数据信息。
●Failover线缆也可以不采用串口线，而直接采用网络线。
(但F5不建议这样做，因为网络层故障就可能会两台负载均衡器都处于Active状态)。
如果采用网络层监控实现Failover, Bigip将通过1027与1028端口交换心跳信息。
经验证明：两台F5之间一定要用failover cable连接起来，不连接failover cable而直接采用网络线连接在一起不可靠，而且造成了网上事故。
F5双机之间的数据信息是通过网络来完成的。
因此运行于HA方式的两台F5设备在网络层必须是相通的。
(可以用网线将两台F5设备直接相连起来，也可以通过其它的二层设备将两台F5设备相连，使F5设备在网络上可以连通对端的Failover IP地址)。
两台运行于HA方式的四层交换机之间通过网络层交互的信息主要包括：●用于配置同步的信息：通过手工执行config sync会引起Active到Standby系统的配置信息传输。
●用于在发生Failover时连接维持的信息：如果设置了Connection Mirroring,处于Active的四层交换机会将连接表每十秒中发送一次到Standby的系统。
F5环境搭建
激活1.vmware workstation配置添加三个网卡，分别为vmnet1，vmnet2，vmnet3Vmnet1:10.128.1.0/24主机模式Vmnet2:10.128.10.0/24 NATVmnet3:10.128.20.0/24主机模式2.下载BIGIP虚拟机，把网卡映射到刚才建立的几个vmnetNetwork Adapter Custom: (VMnet1) 用于管理10.128.1.0/24 Network Adapter 2 Custom (VMnet2) 外部selfIP 10.128.10.0/24 Network Adapter 3 Custom (VMnet3) 内部selfIP 10.128.20.0/24 如图：3.下载LAMP VMware Image虚拟机镜像在workstation中打开镜像，把新建的vmnet卡和虚拟机的网卡关联Network Adapter Custom (VMnet1) 管理10.128.1.0/24Network Adapter 3 Custom (VMnet3) 和BIGIP的vmnet3在一个网段用于内部各种服务器10.128.20.0/244.配置LAMP网卡点左上角的应用菜单选择Settings Manager.在硬件栏选择网络连接，选择Select Wired connection 1, and then click EditFrom the Device MAC address list box, select the MAC address for eth0依次修改Wired connection 2 eth1Wired connection 3 eth2Wired connection 4 eth3修改完成后可以关机给LAMP做个快照LAMP用来模拟后台多台提供各种服务的服务器5.登录BIPIP，开机后默认用户名密码为root，default输入命令config配置管理ip 10.128.1.245设置完管理IP后就可以在浏览器最好用火狐，https://10.128.1.245默认的用户名密码为admin,admin6.激活BIGIP在浏览器中进入BIGIP在lincense激活页点击激活输入在F5网站上申请的序列号，激活方法选择手动。
F5多活数据中心方案
BIG-IP 3600 135k L7 RPS 115K L4 CPS
2G L7/L4 TPUT
BIG-IP 3900 400k L7 RPS 175K L4 CPS
4G L7/L4 TPUT
BIG-IP 2000S 135k L7 RPS 115K L4 CPS
5G L7/L4 TPUT
BIG-IP 6900 600k L7 RPS 220K L4 CPS
多活数据中心典型场景
案例与讨论
6
F5 公司介绍
7
F5 产品架构
8
iRules概述
9 9
iRule 事件
GLOBAL GLOBAL
LB_FAILED LB_SELECTED RULE_INIT
LINE LINE
CLIENT_LINE SERVER_LINE
TCP TCP
CLIENT_ACCEPTED CLIENT_CLOSED CLIENT_DATA SERVER_CLOSED SERVER_CONNECTED SERVER_DATA USER_REQUEST USER_RESPONSE
AUTH
AUTH_ERROR AUTH_FAILURE AUTH_RESULT AUTH_SUCCESS AUTH_WANTCREDENTIAL
RTSP RTSP
RTSP_REQUEST RTSP_REQUEST_DATA RTSP_RESPONSE RTSP_RESPONSE_DATA
HTTP HTTP
客户端 Root DNS
以站点的响应时间作为引导用户的依据，用户的访问请
求被导向到性能好，响应时间快的站点 主要技术手段是测量Local DNS到各个站点的RTT时间
服务器负载均衡F5基本功能配置介绍
服务器负载均衡F5基本功能配置介绍F5是一种流量管理系统，用于在服务器集群中分配请求负载并提供高可用性、性能优化和安全性。
下面是关于F5服务器负载均衡的基本功能配置的详细介绍。
1.基本概念：F5服务器负载均衡基于虚拟地址和虚拟服务器进行工作。
虚拟地址是客户端请求的目标，虚拟服务器是实际承载请求的后端服务器群。
负载均衡器接收到来自客户端的请求后，根据预先定义的规则，将请求分发给适当的后端服务器。
2.监听器配置：在F5中，可以为每个虚拟服务器配置一个监听器。
监听器定义了服务器上要监听的特定协议和端口号。
例如，可以为HTTP协议配置一个监听器，监听80端口。
当F5接收到来自客户端的HTTP请求时，将使用此监听器将请求路由到适当的虚拟服务器。
3.负载均衡算法配置：F5提供了多种负载均衡算法，用于决定将请求路由到哪个后端服务器。
常用的负载均衡算法包括轮询、加权轮询、最少连接和哈希等。
可以根据具体需求选择适当的负载均衡算法。
4.会话保持配置：在一些情况下，需要将来自同一客户端的多个请求路由到同一后端服务器，以保持会话的一致性。
F5提供了会话保持配置功能，可以根据客户端的IP地址或其他特定标识符将请求路由到同一后端服务器。
5.健康检查配置：F5可以对后端服务器进行健康检查，以确保它们正常运行并能够处理请求。
可以配置健康检查策略以定期检查后端服务器的可用性。
如果一些后端服务器不可用，F5将自动将请求路由到其他可用的服务器。
6.SSL卸载配置：F5可以将传入的HTTPS请求解密，并将明文请求转发给后端服务器。
这样可以减轻服务器的SSL处理负担，并提高性能。
7.缓存配置：F5可以配置缓存策略，将一些静态内容缓存在负载均衡器中，以减轻后端服务器的负担，并提高响应速度。
可以根据URL、HTTP头或其他标识符配置缓存策略。
8.安全性配置：F5提供了多种安全功能，用于保护服务器群免受DDoS攻击和其他网络威胁。
可以配置访问控制列表（ACL）以限制对服务器的访问，并配置IPS（入侵防御系统）以检测和阻止恶意流量。
F5虚机版使用手册
F5虚机版演示环境使用手册版本F5 Networks一、F5虚拟机演示环境介绍欢迎使用F5虚拟机演示环境使用手册。
本手册的目的是帮助您在VMware Workstation环境下使用F5虚拟机演示环境，以了解F5产品的基本功能和基本的应用场景。
二、VMware Workstation安装和配置安装VMware Workstation建议您使用VMware Workstation 9，如果您已经安装了请跳过这一节.1、打开VMware官方完整、下载并安装VMware Workstation 9您可以使用我们提供的安装包注：VMware Workstation测试版本license使用期为30天配置VMware Workstation网络适配器您需要配置3个虚拟网卡VMnet1为F5管理口，负责配置BIGIP带外管理VMnet2为F5外网接口，提供virtual server访问VMnet3为F5内网接口，用来连接内部服务器1、启动VMware Workstation，选择Edit >Virtual Network Editor2、删除多余虚拟网卡，除了VMnet03、点击Add Network，添加VMnet1、VMnet2和VMnet34、选择VMnet1，并进行如下配置：a) 在VMnet Information中选择Host-only选项b) 选择Connect a host virtual adapter to this networkc) 清除Use loal DHCP service to distribute IP address to VMs 复选框d) 配置IP及掩码：/注：您后期将使用这个虚拟网卡管理BIG-IP虚拟机网卡适配器VMnet1的IP地址会设置为。
5、选择VMnet2，并进行如下配置：a) 在VMnet Information中选择NAT选项b) 选择Connect a host virtual adapter to this networkc) 清除Use loal DHCP service to distribute IP address to VMs 复选框d) 配置IP及掩码：/e) 点击NAT setting ,在Gateway IP中输入，然后点击OK注：设为NAT可以使BIG-IP虚拟机通过您的主机网卡访问Internet 网卡适配器VMnet2的IP地址会设置为。
Microsoft Virtual PC虚拟机的设置和使用方法
下面就以Microsoft Virtual PC为例，具体地来介绍虚拟机的设置和使用方法。
创建虚拟机虚拟机的创建必须从虚拟电脑界面窗口中开始，所以首先必须在用户电脑上打开虚拟电脑界面窗口。
并在该窗口中的“File”菜单中选择“New Virtual Machine Wizard”菜单项，打开一个“New Virtual Machine Wizard(创建虚拟机向导)”对话窗口。
然后，直接单击该对话窗口中的“Next”按钮进入下一个“Options(选项)”对话窗口。
利用虚拟电脑创建虚拟机的方式有三种，即创建新的虚拟机、使用默认设置创建虚拟机和添加现有的虚拟机。
下面将主要介绍创建新的虚拟机的操作方法。
第一步：选择“Create a virtual machine(创建一个虚拟机)”选项，单击“Next”按钮，打开“Virtual Machine Name and Location(虚拟机名称和位置)”对话窗口。
第二步：在“虚拟机名称和位置”对话窗口里，为新创建的虚拟机确定一个名称，该名称可以根据虚拟机的特点，比如说硬件配置情况或操作系统类型来确定。
当然也可以由用户任意指定。
指定好的虚拟机名称将被保存到一个扩展名为.vmc的虚拟机配置文件中，该配置文件将自动被保存在“My Virtual Machines”文件夹中。
用户也可以在该对话窗口中的编辑框里键入一个有效的路径名，可将虚拟机配置文件保存到该路径所指定的位置上。
然后单击“Next”按钮，打开“Operating System(操作系统)”对话窗口。
第三步：在“操作系统”对话窗口中为所创建的虚拟机确定一个操作系统类型。
方法是打开该窗口中的列表框，从中选择一个所需要的操作系统名称（一般常用的操作系统名称都在该列表框中一一列举出）。
在这里为虚拟机确定一个操作系统，是为了使设置向导能根据所指定操作系统的类型来推荐出虚拟机的常用配置。
这里我们不妨选择操作系统为“Windows 98”，然后单击“Next”按钮，打开“Memory(内存)”对话窗口。
F5 Viprion产品
产品内置负载均衡功能，可以自动检测服务器状 态并分配请求，确保业务的连续性和高性能。
扩展性与灵活性
横向扩展
F5 Viprion支持横向扩展，可以通过增加硬件节点来提高系统的 处理能力和吞吐量。
纵向扩展
产品支持纵向扩展，可以通过升级硬件或软件来提高单个节点的 性能。
灵活的部署方式
提供灵活的部署方式，支持物理机、虚拟机、容器等多种部署方 式，满足用户不同的业务需求。
设备初始化
完成设备启动、系统初始化、许可证激活等 操作。
高可用性配置
配置设备间的高可用性，确保业务连续性。
最佳实践分享
合理规划网络架构
根据业务需求合理规划网络架构，避免网络瓶颈 和单点故障。
定期备份配置文件
定期备份设备配置文件，以便在出现故障时快速 恢复业务。
ABCD
选择合适的部署方式
根据实际需求选择合适的部署方式，提高资源利 用率和管理效率。
07
CATALOGUE
总结与展望
本次项目成果回顾
成功推出F5 Viprion产品
经过团队的共同努力，我们成功推出了F5 Viprion产品，该产品具有高性能、高可用性 、高安全性等特点，得到了广大用户的认可和好评。
提升品牌影响力
通过本次项目的成功实施，进一步提升了F5公司在网络应用交付领域的品牌影响力， 增强了公司在市场中的竞争力。
使用后
通过引入F5 Viprion产品，客户实现了网络的统一管理和优化，提高了网络性能 和安全性，降低了运维成本。
客户评价及反馈收集
客户评价
客户对F5 Viprion产品的性能、稳定性和安全性给予了高度评价，认为该产品有效解决了他们面临的网络问题。
[整理]F5负载均衡器双机切换机制及配置.
![[整理]F5负载均衡器双机切换机制及配置.](https://img.taocdn.com/s3/m/3a0368e533d4b14e852468c6.png)
F5负载均衡器双机切换触发机制及配置1 F5双机的切换触发机制1.1 F5双机的通信机制F5负载均衡器的主备机之间的心跳信息可以通过以下两种方式进行交互：●通过F5 failover 串口线交换心跳信息(电压信号不断地由一方送到另外一方)处于Standby的系统不断监控Failover上的电平，一旦发现电平降低，Standby Unit会立即变成Active，会发生切换(Failover)。
通过串口监控电平信号引起的切换可以在一秒中以内完成(大概200~300ms)。
四层交换机在系统启动的时候也会监控Failover线缆的电平以决定系统是处于Active状态还是Standby状态。
在串口Failover线缆上不传输任何数据信息。
●Failover线缆也可以不采用串口线，而直接采用网络线。
(但F5不建议这样做，因为网络层故障就可能会两台负载均衡器都处于Active状态)。
如果采用网络层监控实现Failover, Bigip将通过1027与1028端口交换心跳信息。
经验证明：两台F5之间一定要用failover cable连接起来，不连接failover cable而直接采用网络线连接在一起不可靠，而且造成了网上事故。
F5双机之间的数据信息是通过网络来完成的。
因此运行于HA方式的两台F5设备在网络层必须是相通的。
(可以用网线将两台F5设备直接相连起来，也可以通过其它的二层设备将两台F5设备相连，使F5设备在网络上可以连通对端的Failover IP地址)。
两台运行于HA方式的四层交换机之间通过网络层交互的信息主要包括：●用于配置同步的信息：通过手工执行config sync会引起Active到Standby系统的配置信息传输。
●用于在发生Failover时连接维持的信息：如果设置了Connection Mirroring,处于Active的四层交换机会将连接表每十秒中发送一次到Standby的系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言：
F5---太贵!不过你如果有命运看到这个文章,F5也就不值钱了。
因为:F5提供测试版的虚拟机,我们买不起,总应该玩得起吧!但愿F5提供更多的机会,给别人机会,也是给自己机会。
参照: 1_F5注册license及获取模拟器
1. 规划-IP
ID 节点主机名VLAN Tag 端口Self IP Shared IP
1 主节点F5-BIGIP-10-1-1 MGMT N/A N/A192.168.1.245 N/A
XC-VLAN 4094 2.1/2.210.112.11.241 10.112.11.243
Failover-VLAN N/A 1.1192.168.11.241 N/A
2 备节点F5-BIGIP-10-1-2 MGMT N/A N/A192.168.0.245 N/A
XC-VLAN 4094 2.1/2.210.112.11.242 10.112.11.243
Failover-VLAN N/A 1.1192.168.11.242 N/A
注意:
A. 环境
2台VMware Workstation 8.0.1的虚拟机。
B. 节点
规划主节点与备节点,为了后期的项目。
你学习完全可以使用一台，做法一样。
C. 端口
红色，为的是后期真实的F5设备使用的。
D. Seif IP
黄色底，为管理IP。
E. 涉及内容不详之处，后续补充。
2. 下载-试用版- F5 BIG-IP 10.1
https:///esd/product.jsp?sw=BIG-IP&pro=big-ip_v10.x&prodesc=BIG-IP+v10.x&fromArchive=1&ver=10.1.0
登录
选择-10.1.0
<截止写稿时间:官方不提10.2.3的试用KEY，你我命运一样，看着Hyper-V，没法选择Hyper-V，甚至放弃了更多选择!>
选择-Virtual-Edition-Trial:
选择-I Accept
选择-下载-所有的: <以防你随时所需!>
注意:
本文中选择使用. BIGIP-10.1.0.3341.1084.zip Image fileset for VMware Workstation v7.0
3. 获取-试用-KEY 您注册帐号后,登录:
选择-Login
选择Generate Registration Key:
注意:这将获取到你想要的KEY,一次可提供4个KEY。
输入-验证码:
选择-数量:
选择-Email Registration Key(s).
邮件中有了你想要的KEY。
4. 安装-VMware Workstation 8.0.1
略!
Google VMware Workstation 8.0.1
5. 准备-2台-虚拟机
在第2步中下载好的虚拟机，先准备两个文件夹，名称同计算机名。
如下：
解压
到上面的两虚拟机文件夹。
在VM8中打开虚拟机:
打开-F5-BIGIP-10-1-1-虚拟机
Open
选择-设置:
选择:
选择-第2张和第三张网卡为桥接:
选择-Options:
输入-F5-BIGIP-10-1-1:
选择-确定:
选择-虚拟机-快照-创建快照：
选择-创建快照:<输入名称>
选择-OK.
相同操作处理第2台虚拟机F5-BIGIP-10-1-2。
6. 激活-虚拟机- F5-BIGIP-10-1-1和F5-BIGIP-10-1-2 启动-虚拟机
登录-虚拟机:
root
default
查看-管理-IP
ifconfig eth0:mgmt
自动获取IP:192.168.0.255 访问管理IP:
https://192.168.0.255 admin
admin
Login
选择-下一步:
选择-Activate:
在“Base Registration Key”中输入注册码，该注册码为27位的数字。
如果是虚拟机 :
第3步你在网上申请的KEY。
如果是硬件设备: 注册码随设备附带，请查看发到现场的各设备的License文档。
在“Activation Method”中选择“Manual”。
如图3-3所示。
单击“Next…”，进入Dossier生成界面。
复制-Steup 1中的数据,选择-Setup 2:
粘贴-Setup 1中复制的数据:
选择-Next
选择-Down License
Save
选择-激活界面:
选择-Download/Upload File
选择-浏览-刚才下载的License。
选择-Next:
选择-Continue
选择-Next:
注意:主机名是 选择-Next:
选择-OK.
选择-Finished.
激活-成功!
关机
init 0
新建-快照:
参照- F5-BIGIP-10-1-1-激活,同样-方法-处理- F5-BIGIP-10-1-2-激活。
