漫步者R系列2.1音箱工作原理与快速检修方法
漫步者（Edifier）R201TII多媒体有源音箱维修经验总结
漫步者（Edifier）R201TII多媒体有源音箱维修经验总结因外围音箱喇叭线圈局部短路导致屡烧TDA2030A(过流击穿)。
漫步者（Edifier）R201TII多媒体有源音箱维修经验总结机型：漫步者（Edifier）R201TII多媒体有源音箱故障：无声分析：根据经验判断应该是电源故障，多为电网电压引起的电源变压器发热损坏并导致保险管熔断。
一般维修只需更换上述两元件即可。
修理过程：1、用万能表测电源线插头电阻，为无穷大，确是220V电源回路断路。
2、打开机箱，肉眼观测，变压器无热熔变形痕迹，再拧开保险管套，发现保险管内有大电流导致的快速熔断发黑现象。
3、换保险开机，即刻熔断。
判定确有严重短路处。
4、断开变压器低压输出至电路板的连线，上保险不再熔断。
确定短路处在电路板上，电源变压器是完好无损的。
5、再换保险（加大保险丝），连通电路并通电，保险不再熔断，可大约10分钟后，电路板下（倒放）有烟冒出。
说明短路导致的大电流烧坏了元件，翻过电路板发现是集成电路（TDA2030A）烧裂，其余2个通道的输出保险电阻烧黑（万能表测定已经断路），判定6、更换TDA2030A后通电，两个卫星音箱（外臵音箱）音量奇小。
调试过程中手无意中碰到后盖（集成电路散热片），感觉非常烧，仔细手摸卫星音箱驱动块（TDA2030A），都很烫手，意识到还有严重短路处。
断电开盖，没发现有烧坏处。
万能表测量，没找到问题所在，看来这是一场硬仗。
7、怀疑是否是电源问题，更换变压器（6V×2），开大音量还是很小，而且几分钟内接卫星音箱的集成电路高烧，断电再测集成电路外围元件，没发现损坏件。
给输出回路串10欧电阻，故障依旧而且熔断所串电阻和两个原装电源滤波电容（3300uf/25V）。
8、换新电容和四个整流二极管，再对照检查电路图并且检查集成电路外围元件（各5个：三电阻二电容）并断开与外围其它电路的连线，接原变压器通电，手测集成电路温度，温升较快而且输出回路串10手感右声道集成电路温升很快，确定又被过流击穿损坏。
修理音箱的窍门和方法有什么
修理⾳箱的窍门和⽅法有什么 ⾳箱对于⾳乐发烧友来说是很重要的器具，那么如果⾳箱在使⽤时出现了故障该怎么进⾏维修呢?有哪些窍门和⽅法呢?以下是店铺为你整理的修理⾳箱的窍门，希望能帮到你。
修理⾳箱的窍门 ⼀、声⾳能够正常播放，但是会不时的传出"噼⾥啪啦"的噪⾳。
有的⽤户可能会出现这样的情况，使⽤⾳箱时会不定期的发出"噼⾥啪啦"的噪⾳，但使⽤⽿机时⼜⾮常正常。
⽽且⾳箱的噪⾳有时时间长⼀些，有时时间短⼀些，但之后就正常了。
刚开始也怀疑是⾳频信号插头接触不好，但是也重新拔插过，换过线还是没有解决问题。
其实，这个问题的根源在于电源插座。
⼀只劣质的电源插座，其内部使⽤的磷铜⽚质量不好并且弹性较差。
长时间使⽤后会导致接触不好，⼀会⼉接触，⼀会⼉断开。
这时，箱的电源就⼀会⼉通，⼀会断。
⽽电源内部有⼤容量的滤波电容，这就导致功放电路的供电电压⼀会⾼，⼀会低。
所以，它发出的声⾳的强弱就有明显变化。
同时，因为在通断的瞬间会有电流通断的⼲扰信号窜⼊放⼤电路，就会导致其他噪⾳的产⽣，也就是你所听到的"噼⾥啪啦"声。
解决办法很简单：更换新的质量优良的电源插座。
有的奸商可能就会利⽤顾客不了解的原因，借此就向顾客演⽰：⾳箱被修好了，⽽借此收钱。
⼤家明⽩了这⼀点，以后可不要轻易上当了。
⼆、调整⾳量时出现噼⾥啪啦的声⾳，⾳量时⼤时⼩。
这是在多媒体⾳箱⾝上出现次数最多的故障，相信很多⽤户都有这样的体会，在使⽤⼀段时间后，调节⾳箱的⾳量往往会出现这个情况。
不少⽤户都选择利⽤电脑系统的⾳量调节进⾏调节，这⽆疑是⼀种权宜之计。
事实上只要出现这种情况便可以判断是调节⾳量的相位器出了问题。
⼤多数⾳箱都利⽤是电位器来改变信号的强弱(数字调⾳电位器除外)，从⽽来进⾏⾳量调节和重低⾳调节的。
⽽电位器则是通过⼀个活动触点，来改变在炭阻⽚上的位置，从⽽来改变电阻值的⼤⼩。
随着使⽤时间的增长，电位器内会有灰尘或杂质落⼊，电位器的触点也可能会氧化⽣锈，造成接触不实，这时在调整⾳量是就会有"噼⾥啪啦"的噪⾳出现。
（最全）如何检修电脑多媒体音箱故障
（最全）如何检修电脑多媒体⾳箱故障如何检修⾳箱故障？（1）⽆声⾳故障原因：电源⽆电；⽆信号输⼊；信号输⼊插座不良；电位器不良；前置放⼤器坏；功放块坏；功放块与放⼤器的连接未接妥；扬声器⾳圈烧断；扬声器⾳圈引线断路；馈线开路；电路板断。
（2）声⾳低故障原因：扬声器质量低劣；低⾳扬声器相位接反；功放块坏。
（3）声⾳失真故障原因：扬声器⾳圈歪斜；扬声器铁⼼偏离或磁隙中有杂物；扬声器纸盆变形；放⼤器馈给功率过⼤。
（4）有杂声故障原因：电位器不良；功放块坏；扬声器纸盆破裂；⾳箱接缝开裂；⾳箱后板松动；扬声器盆架未固定紧；⾳箱⾯⽹过松。
（5）⾼频差故障原因：⾼频分频电容器不良；⾼频扬声器单元不良；⾯⽹使⽤不当。
（6）低频差故障原因：分频⽹络不良；低⾳扬声器单元不良。
（7）⽴体声效果差故障原因：⾳箱放置不当；两⾳箱连接极性不对。
（8）电源灯不亮故障原因：发光⼆极管坏；机板⽆电。
（9）⾳箱交流声故障原因：电源电压不⾜220V；变压器硅钢⽚松动；整流⼆极管坏；滤波电容坏。
（10）遥控器不能控制故障原因：遥控器⽆电池；遥控器不良；主机遥控接收部分不良。
（11）显⽰不良故障原因：⾳箱⽆电；LCD、LED、VFD显⽰屏坏；显⽰驱动不良。
（12）控制按键不起作⽤故障原因：按键不良；按键底下轻触开关坏；按键控制电路不良。
⾳箱坏了，⾃⼰修上⾯有我个帖⼦，是关于低⾳炮坏了的问题，⾃⼰到⽹上查查后感觉获益匪浅，原来⾃⼰做或者⾃⼰修个⾳箱也并⾮难事，现在就把⼀些简单的辨别维修⽅法呈上来，供⼤家交流。
1、低⾳炮不响，但副⾳箱正常：这是我遇到的问题，上⽹查后得出以下结论：⾸先看线路板有⽆爆容或烧痕，有的话先更换相应电阻或者电容；其次看是不是喇叭问题，可以先断开喇叭的2根线，找块电池或者⽤万⽤表打到1*R档，碰2根线，如果有声⾳那喇叭没问题；再次就是看线路板上的运放芯⽚：2种，⼀种是TBA2030A芯⽚，好的⾳箱有3块，⼀般的只有⼀块。
音响设备的原理与维修(超全)
似。 直流偏磁方法简单，但在录音时会产生噪声，并且剩磁曲线的
线性区范围小，通常用在普及型录放机中。
第一节 磁记录的基本原理
二、偏磁录音原理
（2）交流偏磁
在录音磁头的线圈中，除了加有录音音频电流外，还加有一个 超音频交流偏磁电流，这个偏磁电流信号频率比录音信号频率大5倍
以上，一般为 50 － 200 kHz，它的幅度比录音信号大2 ~ 3 倍左右。
t
第一节 磁记录的基本原理
四、录、放音中的损耗及频率补偿
（2）高频损耗 高频损耗是指在高频信号状态时，由于铁磁材料、磁头结构、 磁头与磁带的接触关系等原因，使录、放音输出图中b线所示。录放 机中，高频损耗主要表现为下述几种形式： ①铁心损耗 指录、放音过程中磁头铁心所存在的磁滞损耗与涡流损耗。 ②录音去磁损耗 是指录音时，若信号频率较高,使已录下的剩磁被反转磁场磁化， 部分剩磁被抵消。
第一节 磁记录的基本原理
一、磁记录的基本工作原理
放音原理：把剩磁信号还原成相应的电信号。
第一节 磁记录的基本原理
一、磁记录的基本工作原理
② 磁头重放原理
放音时，磁带上某段小磁铁的磁场被磁头线圈切割，线圈两端 产生感应电动势，线圈中产生随磁场的强弱而变化的感应电流，电 流经放大后，送至喇叭还原出声音。
二、偏磁录音原理
第一节 磁记录的基本原理
二、偏磁录音原理
在录音磁头线圈中另加一个适当的直流电流，使它产生磁场强 度 H1，而 H1对应的磁感应强度正好处在磁化曲线的直线段中央 A 处，于是线圈中的音频信号电流将使磁带以H为中心磁化，产生的 剩磁不再有失真（图中Ⅰ′、Ⅱ′）。它与电子电路中给晶体管加适当 偏压，使晶体管工作点处于特性曲线性部分，以克服失真的方法相
低音炮维修
工作原理，如图纸：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路. 一、电源电路（图纸的最下面部分）：本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。
220V市电保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V 送入由VD1组成的桥式整流电路，桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升量的高频信号，使声音更加清晰。
尔后信号耦合电容C1进入左声道功放，型号为UTC2030的1脚，功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
，R7的阻值，就可以放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
2.1多媒体音箱常见故障检修
工作原理：如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S 后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T 将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
2.1音箱工作原理与快速检修方法
前段时间我的漫步者R201 TII ，音箱突然右边的小喇叭不响了，晃几下线又好了。
但是发现杂音很重而且音乐的味道变了。
注意到杂音随着音量的大小而变化，而且台灯开更大，手触摸音箱散热背板也变大（电磁问题？）怀疑是音箱内部电路有元件被烧了？]请大家一起帮忙解决我这个问题！我也在网上搜索了些资料，在这里分享给大家多媒体音响"嗡嗡"噪音原因分析及解决办法多媒体音响在使用一段时间后，常会出现一些莫名其妙的问题，坛子里网友经常提问的“嗡嗡”声问题，就是其中之一。
此故障的“故障点”涉及面比较大，有必要编辑一篇文章来向网友释疑。
嗡嗡噪音的表现现象从下面几方面分析：一。
2。
0音箱在没接音源的时候出现嗡嗡声，见图一，1900TII电源图纸。
老版本的R1800TII（1900TII），惠威D1080，甚至于前一阵子网友反映的惠威高端T200 B，都出现过类似问题。
去掉输入信号连线，在开机状态下，靠近低音单元处可以听到明显的嗡声，在夜深人静的时候，这种嗡嗡声更加明显。
也可以说，这是音响的本底噪音，有些朋友会不以为然，感觉笔者小题大作。
事实上，此问题是可以改进的。
个人分析如下：有源音箱内部体积比较小,普通EI型变压器(自身的漏磁比较大),与功放板（或有些防磁性能略差的喇叭单元）之间很容易产生干扰,导致喇叭发出低沉的"嗡嗡"声,当调整EI变压器的安装位置或者方向时,嗡声可以减小,(采用优质环牛或EI变压器有较好的屏蔽措施,讨厌的"嗡"声可以大大减小)。
之前惠威D1080也有这种情况,(包括漫步者的R1800TII/1900TII.)在细节方面,厂家确实应该多下功夫了。
笔者曾经拆解过漫步者R1900TII/1800TII，采用的都是普通EI变压器，都存在这个问题，曾试着卸掉变压器的固定螺丝，将变压器远离功放板，干扰大大减小。
至于调整到那个位置,拆机以后根据具体情况来调整,可以将嗡声减到最小有些使用时间长的多媒体音响，变压器本身会发出低沉的嗡嗡声，令人生厌，原因是变压器的硅刚片松动或异常，引起变压器自身的噪音。
漫步者R1900TII轻骑兵V23SE爱国者C200 工作原理和常见故障检修方法
图文解说：漫步者R1900TII/轻骑兵V23SE/爱国者C200 工作原理和常见故障检修方法。
(+10分)前言:几个月前,笔者在漫步者论坛上首发了两篇文章（关于漫步者R201T和R1000TC工作原理和维修方法），引起了不少网友的兴趣,在坛子里展开热烈的讨论,良好的交流气氛使笔者萌生了编辑新文章的念头,而漫步者R1900TII是一款经典的2.0音箱,自推出以来,颇受欢迎,新近推出的R1900TII(06版)也引起不小的轰动,笔者曾经拆解和维修过R1800TII/1900TII对此款音箱比较了解，感觉有必要在这里编辑一篇关于漫步者R1900TII的基本原理和维修方法,供大家参考。
(注：以下文字叙述为本坛原创,部分图片转自外设时空,在这里先对DEBUG哥表示感谢）水平所限，难免有些错漏的地方，请大家多多指教！！！！！轻骑兵的V23,V23SE 及爱国者的C200,电路与R1900TII非常类似,此电路也可以作为上述用户的参考资料. R1900TII电路主要包括电源电路和功率放大电路两部分。
R1900TII的整机电路非常简洁实用。
一、电源电路：如图所示。
电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双18V交流，双18V送入由VD1组成的桥式整流电路电路，经过桥式整流和C1，C2（6800UF/35V）的滤波后，输出的空载电压约为正负25V左右（U=1.414*18V），正负25V为两块功放芯片LM1875T供电。
二、功放电路。
如图所示。
因左右声道作原理完全一致。
这里我只以图纸的右声道为例，作个介绍。
我们看看放大电路的信号流程：信号由“IN”输入端接入，经过10K音量电位器，（音量电位器有三个引脚，与“IN”端连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后，信号经过CIN耦合电容进入LM1875T功放芯片的1脚。
LM1875T功放芯片引脚定义如下：1脚：同相输入；2脚：反相输入；3脚：负电源；4脚：输出；5脚：正电源。
初改漫步者R2.1TC有源音箱
再次打开音箱电源试听，低音扎实有力，中高音圆润甜美，毫不吵人，非常耐听。无论是听音乐还是玩游戏，效果都非常好。播放CD等高品质的音乐时，你会毫不迟疑地承认它确实是一款HiFi音箱。
本次改造花费：电阻2角，补品电容4元，滤波电容3元，二极管4元，运放6元，总共不到18元。不管你是一个资深的发烧友还是对电子线路一无所知的玩家，如果你在用R2.1TC，照我的方法试一试吧，绝对不会让你失望。
再打开主音箱，观察低音电路，里面的推动级是低端的4558运放和普通电容，立即换成AD712运放，把铝电解电容C201、C106、C211、C163、C221全部换成同值的ELNA补品电容。一切搞定后，发现它的变压器比较小，在需要大功率输出的时候肯定是“力不从心”。换成大功率变压器当然更好，但要重新打孔安装，影响音箱美观，而且电脑音箱一般不需超大音量。权衡之后，决定加大电源滤波电容的容量，在原有两个4700μF的基础上再分别并上两只耐压值相同的4700μF电容（注意正负极不要接错），再把小功率整流二极管换成8A800V的大功率高速二极管，保证在大动态时能量的充沛供应。
首先是线控器。线控器的故障原因是内部电位器与碳阻片长期摩擦而导致接触不良引起的。于是笔者把塑料壳上下部分分开，在滑片上滴上一两滴润滑油（如果没有，用食用植物油也可以），合上上下盖，反复旋动调节器数次，故障排除了。
接着把中音部分改善一下。此款音箱的中音表现不好主要是由于内部电路引起的，中高音部分RC线路中的R101、R102（元件编号印刷在电路板上，下同）阻值过大，分频点不佳，导致高中低音衔接不好。于是将原阻值为10KΩ的电阻换成100KΩ（喜欢重低音的朋友可改成1KΩ或5KΩ），再把两个普通耦合电容（C101、C102）换成相同值的日本原装音响专用ELNA补品电容，并且并联上两只100PF的瓷片电容，顿觉高中音平衡了，中音甜美，高音不刺耳，但低音含混就进一步凸现出来了。
克莱斯勒Cherokee漫步者 快速维修技术资料手册
Cherokee快速维修技术资料手册2007年4月Cherokee 快速维修技术资料手册1目录1. 车辆识别号码 ........................................................................ 2 2. 车辆排放控制信息（VECI ） ............................................... 4 3. 车辆证明书标签 .................................................................... 5 4. 公英制转换 ............................................................................ 6 5. 车辆常用扭矩参考说明 ........................................................ 8 6. 液体、润滑油技术参数 ........................................................ 9 7. 保险丝位置和类型 .............................................................. 12 8. 车轮定位参数 ...................................................................... 17 9. 差速器与动力传动系统电子诊断DTC 诊断故障码 ......... 20 10. 制动器部件维修信息 .......................... 错误！未定义书签。
11. ABS 及APS 的DTC 故障码和验证测试 .......................... 20 12. 车身电器 (26)PT 漫步者维修技术资料小手册21. 车辆识别号码车辆识别号码（VIN ）牌挂在仪表板的左上侧上。
漫步者r201功放板的更换教程
漫步者r201功放板的更换教程漫步者R201功放板的更换教程介绍本篇教程将详细介绍如何更换漫步者R201功放板，帮助您解决器材问题。
准备工作在开始更换之前，确保您已经做好以下准备工作： - 所需工具：十字螺丝刀、螺丝刀、电钳、焊接设备等。
- 所需材料：新的漫步者R201功放板、焊锡、焊锡通。
步骤1.断电并拆卸外壳–先将漫步者R201断开电源。
–使用螺丝刀拆卸外壳上的螺丝，将外壳取下。
2.定位功放板–在打开的漫步者R201中，定位功放板的位置。
通常位于机身后部的一个大型方形电路板。
3.断开旧的功放板–找到与其他部件连接的插头或焊接点。
–将插头或焊接点上的连接线断开。
如果是焊接点，使用电钳将连接线从焊盘上焊解。
4.拆卸旧的功放板–使用螺丝刀拆卸旧的功放板固定螺丝。
–轻轻将旧的功放板从机身上取下。
5.安装新的功放板–将新的功放板放置在机身上的适当位置。
–使用螺丝刀将新的功放板固定在机身上。
6.连接新的功放板–根据您之前断开的连接，使用插头或焊接重新连接新的功放板。
–如果是焊接连接，请使用焊锡将连接线焊接到所需的焊盘上。
7.测试–将漫步者R201外壳装回原位，并用螺丝固定好。
–接通电源，测试新的功放板是否正常工作。
注意事项•在进行任何操作之前，请务必断开漫步者R201的电源。
•在拆卸和安装过程中，保持操作环境清洁，避免灰尘和异物进入器材内部。
•操作过程中请注意安全，避免触碰高压电源或其他危险元件。
•若不确定操作，请寻求专业人士的帮助。
以上就是漫步者R201功放板的更换教程，祝您修复成功！如有疑问，请随时咨询专业人士。
常见问题及解决方案1. 无法拆卸外壳螺丝•确保使用正确的螺丝刀并正确使用力度。
•如果螺丝刀无法转动，可能是螺纹受损。
请尝试使用力度更大的工具，如螺丝刀拧条或螺丝刀管。
2. 连接线太短无法重新连接•如果连接线太短无法重新连接，请采用以下解决方案之一：–使用延长线：购买合适的延长线将连接线延长。
漫步者R101T06__2.1音箱维修（TEA2025B）
漫步者R101T06__2.1音箱维修（TEA2025B）通电后主音箱，R声道没有声音，换了音源，故障依旧！
只有R声道没有声音，而检查音频线输入，3.5mm输出接口都没有问题，虚焊问题看看原厂功放板焊点都很均匀而饱满，虚焊故障排除！最后将问题锁定在功放IC上！
先看其他类似功放板的电路图
由于有两块IC组成了BTL功放，原厂的功放IC上是有散热片覆盖的，2025的芯片功率不大发热也不大，箱子属于低端，但漫步者还是把细节注意到了！赞一个~~~~~！
由背面面板可以看到低音喇叭是由第二块IC供其运作的！卫星箱的是由前面一块IC供其运作（靠近面板的那块）！缺少一个声道，问题就在于前面的第一块功放IC输出有问题了！
怎么检测具体就不在说了，只能用替换法解决故障了！
按照原厂芯片型号去电子市场买了2块替代芯片TEA2025（买多一块备用），不贵，具体多少钱后面会交代的！
把原厂损坏的第一块YC2025芯片换下，换上良品
裸机试音，ok！声道恢复正常！
但是好事多磨，当我把主板电源装进箱子再试音的时候，发现R
声道又没声音了，
检查替换的IC焊脚，焊点没错，焊锡均匀，没有短路的迹象！
R声道还是有问题，说明这对用了多年的101t问题远不止IC损坏这个问题的！
只好又从头检查！最后目标放在R101T的线控上，因为一开始没有注意这个作为“中继器”的线控！所以忽略了这个音源输入的第一点！
拆开，很是小巧的一个线控器！
背面，焊点比较稀疏，圈中有三个点是和3.5mm耳机插座输出共用的，发现焊点稀疏，补锡，问题就此解决！。
漫步者(Edifier)R201TII多媒体有源音箱维修经验总结
漫步者（Edifier）R201TII多媒体有源音箱维修经验总结机型：漫步者（Edifier）R201TII多媒体有源音箱故障：无声分析：根据经验判断应该是电源故障，多为电网电压引起的电源变压器发热损坏并导致保险管熔断。
一般维修只需更换上述两元件即可。
修理过程：1、用万能表测电源线插头电阻，为无穷大，确是220V电源回路断路。
2、打开机箱，肉眼观测，变压器无热熔变形痕迹，再拧开保险管套，发现保险管内有大电流导致的快速熔断发黑现象。
3、换保险开机，即刻熔断。
判定确有严重短路处。
4、断开变压器低压输出至电路板的连线，上保险不再熔断。
确定短路处在电路板上，电源变压器是完好无损的。
5、再换保险（加大保险丝），连通电路并通电，保险不再熔断，可大约10分钟后，电路板下（倒放）有烟冒出。
说明短路导致的大电流烧坏了元件，翻过电路板发现是集成电路（TDA2030A）烧裂，其余2个通道的输出保险电阻烧黑（万能表测定已经断路），判定三集成电路过流损坏。
观察三集成电路，有被换过的痕迹。
6、更换TDA2030A后通电，两个卫星音箱（外臵音箱）音量奇小。
调试过程中手无意中碰到后盖（集成电路散热片），感觉非常烧，仔细手摸卫星音箱驱动块（TDA2030A），都很烫手，意识到还有严重短路处。
断电开盖，没发现有烧坏处。
万能表测量，没找到问题所在，看来这是一场硬仗。
7、怀疑是否是电源问题，更换变压器（6V×2），开大音量还是很小，而且几分钟内接卫星音箱的集成电路高烧，断电再测集成电路外围元件，没发现损坏件。
给输出回路串10欧电阻，故障依旧而且熔断所串电阻和两个原装电源滤波电容（3300uf/25V）。
8、换新电容和四个整流二极管，再对照检查电路图并且检查集成电路外围元件（各5个：三电阻二电容）并断开与外围其它电路的连线，接原变压器通电，手测集成电路温度，温升较快而且输出回路串10欧电阻瞬间发红烧断路。
移开卫星音箱（空载状态），通电手感右声道集成电路温升很快，确定又被过流击穿损坏。
自己亲手动手修理音响的方法与技巧
自己亲手动手修理音响的方法与技巧音响系统出现各种毛病，先别急着送修，其实可以自己动手去检查修理的，那么都有哪些维修的小方法呢?以下是店铺为你整理的修理音响的方法，希望能帮到你。
修理音响的方法一、音响音乐无声1、取有线话筒一支插入合并式功放机的M1C(话筒)输入口，打开功放电源，打开话筒前置输入控制钮旋到十二点钟位置，把话筒输出音量钮旋至十二点钟位置。
打开话筒开关喊话，如话筒无声，则依次把话筒的直插分别插入另外的两个话筒输入口测试，所有输入口均试过之后仍无声则可能功放已有故障，可电话联系工厂的技术工程师咨询处理方法，在不具备电子技术支持的情况下，应把功放的故障状况写在小纸片上并将小纸片贴在功放机上，包装好后返厂维修。
2、如依照上述方法后话筒有声而音乐无声则应先检查音源(VOD)的输入是否正确，输入的线材是否完好并已合理地连接在攻放机上，如线材完好，连接正确，但音乐仍无声，可检查功放前面板上的音乐输入端口选择是否与音频输入的端口一致，把输入端口重新选择至有音乐声即可(如果线材从VOD输出后接在功放的“CD”输入端，而功放前面板上却选择了”VOD”的端口，那么音乐肯定无声)。
3、如上述检查操作后音乐仍无声，话筒有声，应检查VOD是否存在故障。
可把功放机搬到一间音乐和话筒均有声的房间去对照检查，如果在别的房间音乐有声，则可检查VOD(点歌电脑)是否有问题。
如果VOD的设置或输出有问题则重新设置解决便可。
4、如果音响用专业前级加专业功放的组合，检查也大致与上述方法一样。
二、音箱声音不正常1、音箱一般不可能一下子烧坏高、中、低音所有单元，因此如果音响无声，请先检查VOD、前级、功放是否有问题，确定后再检查音箱。
2、音箱发出“卜卜”的异常声。
①拆开箱网，检查箱体是否有漏气，单元在箱体上是否安装牢固(有时单元安装不牢固，大功率大动态的使用过程中单元的铁边与箱体产生碰撞也会发出漏气的怪声)，如各个单元都安装牢固，仔细聆听判定异常的声音从哪只单元发出。
漫步者低音炮主音箱维修
漫步者R101T06 2.1低音炮主音箱维修漫步者在国内多媒体市场中始终占据着举足轻重的地位，许多经典型号也创造了音箱销量神话，截止2010年上半年，R1系列音箱销量已累计突破千万台，这样的成绩足以令同行业产品仰视。
目前在役的三款R101T06、R101V、R101T北美版在造型上虽然大体统一，但细节处仍然存在一些差异，R101T06与R101V外形基本类似，而R101T北美版则更加夸张犀利。
虽然定位于入门级市场，但三款音箱的做工均十分出色，在同价位的音箱产品中性价比较为突出。
前段时候朋友买了新的漫步者箱子，把只剩下主箱的R101T给了我！卫星箱已经丢失！但主箱低音炮是完好的！虽然只有主箱，自己也拿下了这个低音主箱了步骤/方法1.新的卫星箱子到了，接上主箱，才发现R声道没有声音，换了音源，故障依旧！当然，先得会拆箱子（主箱），看起来101t蛮简单的，可是拆起来也不轻松！因为电源内置，偶必须剪断低音的接线，然后把电源和功放板一起拆下来，由于原厂电源是用螺栓固定，并且用胶水封了螺母，所以拆电源还是颇费功夫的！2.只有R声道没有声音，而检查音频线输入，3.5mm输出接口都没有问题，虚焊问题看看原厂功放板焊点都很均匀而饱满，虚焊故障排除！最后将问题锁定在功放IC上！先看其他类似功放板的电路图3.由于有两块IC组成了BTL功放，原厂的功放IC上是有散热片覆盖的，2025的芯片功率不大发热也不大，箱子属于低端，但漫步者还是把细节注意到了由背面面板可以看到低音喇叭是由第二块IC供其运作的！卫星箱的是由前面一块I C供其运作（靠近面板的那块）！缺少一个声道，问题就在于前面的第一块功放IC 输出有问题了！4.怎么检测具体就不在说了，只能用替换法解决故障了！按照原厂芯片型号去电子市场买了2块替代芯片TEA2025（买多一块备用），不贵，具体多少钱后面会交代的！把原厂损坏的第一块YC2025芯片换下，换上良品5.裸机试音，ok！声道恢复正常！但是好事多磨，当我把主板电源装进箱子再试音的时候，发现R声道又没声音了，这下有点无计可施了！检查替换的IC焊脚，焊点没错，焊锡均匀，没有短路的迹象！一切好似陷入了困境，R声道还是有问题，说明这对用了多年的101t问题远不止I C损坏这个问题的！只好又从头检查！最后目标放在R101T的线控上，因为一开始没有注意这个作为“中继器”的线控！所以忽略了这个音源输入的第一点！拆开，很是小巧的一个线控器！注意事项背面，焊点比较稀疏，圈中有三个点是和3.5mm耳机插座输出共用的，发现焊点稀疏，补锡，问题就此解决！总结下这次的维修经历吧虽然这对箱子的价值并不那么高，我不知道以前的主人他买了多少钱，但相信这款箱子也只能作为低端入门的2.1来玩了！由于箱子结构比较简单，所以在出现问题的时候，建议自己先找找问题，主板没有明显的烧灼痕迹，电源，IC问题可以看看！就和电脑维修差不多，替换法是比较实用的！当然，前提是自己要有一定的动手能力！如果对自己没有信心，建议把箱子拿去电子维修部尝试修复，也是一个不错的快捷廉价的选择！好了！应回主题：这次修复费用不到10元，虽然好事多磨了一阵子，但却是非常值得的，毕竟又让一对工作了多年的旧箱子焕发了新生，也让自己获得了很难得的维修经验！看来电源，喇叭单元的质量还是不错的，起码用了多年了！我想IC的损坏可能是人为不注意正常使用造成的！。
漫步者R系列音箱工作原理快速检修
漫步者R系列音箱工作原理快速检修【文章摘要】在这里,笔者想借论坛编辑一篇关于2。
1音箱的基本原理和维修方法的文章，此文章力求通俗易懂，让刚入门的朋友也能理解2。
1音响的工作原理。
并快速掌握音响检修的方法。
漫步者R系列大部分型号的2。
1音箱（如R321T、R211T、R301T等）与此图的工作原理相似，可以作为维修的参考资料。
转载自漫步者官方论坛，作者为awen，转载为传播更多技术应用为目的，如有侵权请通知我们。
我们可以迅速识别NE5532，和TDA2030A的引脚次序。
彩图一：中打点的为NE5532（JRC4558）引脚1脚。
最下图为双运放各引脚的标识。
一目了然。
NE5532(JRC4558)引脚:1为运放输出,2为反相输入端,3脚为输入. 5脚为另一运放同相输入,6脚反相输入,7脚输出. 4脚为负电压,8脚正电压。
中间的图片实物为2。
1音箱常用的TDA2030A功放芯片，此芯片为双列直插封装。
从左---右数：靠近散热板的为2、4脚。
前排依次为第1、3、5脚。
(LM1875引脚完全一致)。
上一页 1 2 3 4漫步者R系列音箱工作原理快速检修2006年09月22日11：23 来源：eNet论坛作者:awen 字号：小 | 大【文章摘要】在这里,笔者想借论坛编辑一篇关于2。
1音箱的基本原理和维修方法的文章，此文章力求通俗易懂，让刚入门的朋友也能理解2。
1音响的工作原理。
并快速掌握音响检修的方法。
漫步者R系列大部分型号的2。
1音箱（如R321T、R211T、R301T等）与此图的工作原理相似，可以作为维修的参考资料。
转载自漫步者官方论坛，作者为awen，转载为传播更多技术应用为目的，如有侵权请通知我们。
我们可以迅速识别NE5532，和TDA2030A的引脚次序。
彩图一：中打点的为NE5532（JRC4558）引脚1脚。
最下图为双运放各引脚的标识。
一目了然。
NE5532(JRC4558)引脚:1为运放输出,2为反相输入端,3脚为输入. 5脚为另一运放同相输入,6脚反相输入,7脚输出. 4脚为负电压,8脚正电压。
通用2.1多媒体音箱电路图附讲解
工作原理，如图纸所示，主要分为三部分。
电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路）因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
4558的1脚为前置输出，经R19后进入由IC4B、C9、C10、R20组成的低通滤波器。
为漫步者音箱更换音频线小记
为漫步者R101V更换音频线小记漫步者最为经典的一款桌面2.1音箱——R101V。
4英寸长冲程低音单元，12mm厚木制低音炮，配合低音增压技术，瞬间带来澎湃震撼的低频，电影和游戏体验更酣畅。
此外，两只全频扬声器不仅摆放自如，同时也保证了中高频的清晰细腻。
这款高性价比的音响美中不足之处在于低音不能调节，线路设计不科学。
表现：使用时间久了会造成主低音音响的线接触不良，只有一个卫星发声（要把线调整角度才可两个一起响），有时卫星音箱音频线，要往里塞才会有响。
原因：音频线接口拖拽后容易接触不良。
音频线质量一般，使用时间偏就容易老化。
准备工具：数字万用表、50W黄花尖头无铅电烙铁、吸锡器、镊子、斜口钳、焊锡丝、松油、砂纸等过程：1.将音频线的左右声道线分别用剥线刀把音箱线剥掉一段绝缘外皮，大约1~1.5cm，然后把里面的铜丝导线绞合成一股做为接地线。
铜线不能剪除，做为屏蔽线GND（接地线）否则会导致音箱产生杂音。
用数字万用表的蜂鸣档检测用于替换的音频线正常。
2.将原音频线焊出后，用吸锡器吸通锡点，然后按左右声道将正常音频线按原顺序小心焊回并剪除多余的裸线即可。
焊接过程中应注意：1.音频线左右声道不能接反，焊点去处最好用砂纸去除表面氧化层。
2.烙铁头要吃锡，焊接时候时间最好不要超过2秒钟。
（以免烧坏音频线、音箱）。
3. 烙铁头与主板成60°以便锡流入焊点，当焊锡完全润湿焊点后移开烙铁，移开烙铁的方向应该是大致与音箱成45°的方向。
4.先移焊锡丝再移烙铁5.焊接结束后最好检测下电路有无短路，虚焊等。
6.音频线有左右声道之分不能焊反，白色为左声道；红色为右声道。
（呵呵....）最后切记呵护电脑音箱，养成不随意拖拽音频线的好习惯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

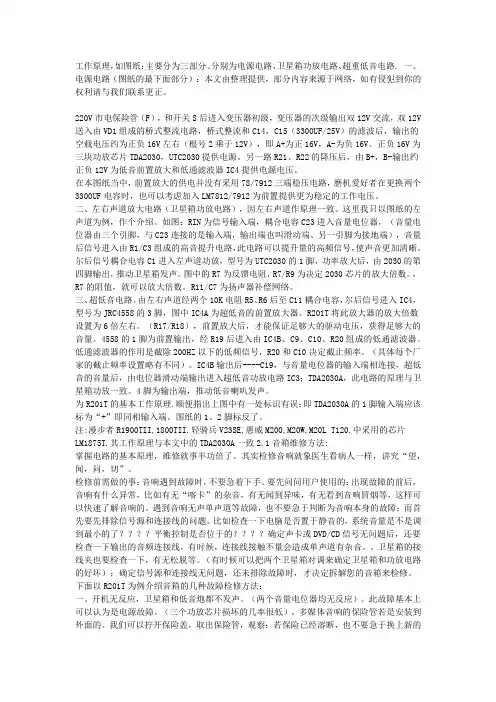

漫步者R系列2.1音箱工作原理与快速检修方法(附图漫步者R系列大部分型号的2。
1音箱（R201T、R321T、R211T、R301T、R303T等）与此图的工作原理相似，可以作为维修的参考资料。
工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（U=1.414*12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的右声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
C1/R3组成高通滤波电路,截止频率大约为200HZ左右；尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A 为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
4558的1脚为前置输出，经R19后进入由IC4B、C9、C10、R20组成的低通滤波器。
低通滤波器的作用是：只允许200HZ以下的低频信号通过。
调整R19，R20，C9，C10都可以调整截止频率。
IC4B输出后----C19，与音量电位器的输入端相连接，调整超低音的音量后，由电位器滑动端输出进入超低音功放电路IC3；TDA2030A，此电路的原理与卫星箱功放一致。
4脚为输出端，推动低音喇叭发声。
以上为R201T的基本工作原理.顺便指出上图中有一处标识有误：即TDA2030A的1脚输入端应该标为“+”即同相输入端。
图纸的1、2脚标反了。
注:漫步者R1900TII,1800TII.轻骑兵V23SE,惠威M200,M20W,M20L T120.中采用的芯片LM1875T.其工作原理与本文中的TDA2030A一致.（TDA2040，TDA2050原理同上）。
2.1音箱维修方法:掌握电路的基本原理，维修就事半功倍了。
其实检修音响就象医生看病人一样，讲究“望，闻，问，切”。
检修前需做的事：音响遇到故障时，不要急着下手。
要先问问用户使用的情况：出现故障的前后，音响有什么异常，比如有无“喀卡”的杂音，有无闻到异味，有无看到音响冒烟等情况，这样可以快速了解音响的状态。
遇到音响无声或者单声道等故障，也不要急于判断为音响本身的故障；而首先要先排除信号源和连接线的问题。
比如检查一下电脑是否置于静音的状态，系统音量是不是调到最小的位置了？？？？平衡控制是否位于中间的位置？？？？确定声卡或DVD/CD信号无问题后，还要检查一下输出的音频连接线，有时候，连接线接触不量会造成单声道或者有杂音。
另外。
卫星箱的接线夹也要检查一下，有无松脱等情况。
（有时候可以把两个卫星箱对调来确定卫星箱和功放电路的好坏）；确定信号源和连接线无问题，还未排除故障时，才决定拆解您的音箱来检修。
拆开主机箱之后，先用“直接观察法"--------眼看------元件有无明显烧坏，烧黑，爆裂的痕迹，滤波电容有无明显的“鼓泡”现象等。
鼻子闻------闻闻相关部位有无焦臭味道，比如说变压器有无明显烧焦的味道。
手摸-------摸相关器件有无不正常的温升（比如说个别整流管非常烫手，可能是管子击穿。
）耳听------开机状态下有无异响的声音。
比如有些质量差的变压器本身会发出低沉的“嗡嗡”声，导致音质劣化。
下面以R201T为例介绍音箱常见的几种故障检修方法：一、开机无任何反应，卫星箱和低音炮都不发声。
（此时调整两个音量电位器均无反应）。
此故障基本上可以认为是电源故障。
（因为三个功放芯片同时损坏的几率很低）。
多媒体音响的保险管若是安装到外面的。
我们可以拧开保险盖，取出保险管，观察：若保险已经溶断，也不要急于换上新的保险管。
我们可以观察保险损坏的情况：若保险丝只是中间或者两头断掉，没有明显的烧黑的痕迹。
可以估计，保险是偶然损坏的。
（因为市电电压高等原因）这时用同规格的保险管代换一般都能排除。
（如果保险管装到主机箱内的，需要拆开机盖才能取出保险）。
若保险管的管壁烧的一片漆黑，估计是变压器烧毁（或匝间短路），另外整流或滤波电路中有元件短路也会造成此现象。
这时我们可以观测变压器有无异味，看看有无烧损的痕迹。
同时可以用万能表检查次级有无输出电压。
若变压器输出正常，那就要检查，四个整流管有无击穿短路，电容有无短路等等。
直至查出短路的元件。
二、单声道。
比如说左声道无声，我门可以去掉左声道的卫星箱，接入右声道卫星箱。
若卫星箱此时发声，那么可以确认故障原因为左声道的卫星箱喇叭有故障或烧毁。
若接了右卫星箱，故障依旧，说明音箱是好的，只是左声道功放电路损坏。
(也可以把R201T：背后的音频输RCA接头左右声道对调一下，来判断2.1音箱的工作状态,若左声道能出声，有可能是声卡接口接触不良或声卡-----R201T 连接线本身的问题导致单声道）。
那么，如何检修左声道的功放电路呢？？？？？我们看看图纸，图中我标了A、B、C、D、E、几个“关键点”。
IC2为左声道放大电路，我们可以采用一种简单有效的“信号注入法”（也叫信号干扰法），具体就是可以用医用的金属镊子或其他小起子，（手碰触金属部分），直接碰触图中的B点。
即功放芯片的1脚，此时喇叭应该较大的“喀喀”干扰声，如果没有，那么基本上可以判断功放芯片已经OVER了。
我们用同型号的芯片更换就行了。
UTC2030可以用UTC2030，TDA2030，TDA2030A直接代换。
同时还需要注意，TDA2030A反相输入端的R10和C6断开或者损坏，有可能造成声音阻塞甚至无声。
另外，A---B点有线路板铜箔断也会造成左声道无声。
以上检修方法的前提是：IC2的工作电压正常的情况下。
（即3脚为负16V，5脚为正16V左右）。
介绍信号干扰法二：可以使用万能表的电阻档。
（一般分为R*1，R*10，R*100，R*1K，R*10K）档。
将两支表笔，一支接地，另一支作为信号注入探头。
对关键点进行信号干扰，喇叭应该有“啪啪”声。
其中R*1档的干扰信号最强。
维修人员可以根据具体情况选择不同的信号强度。
三、低音炮无声音。
我们可以直接用万能表的R*1挡测量低音喇叭，喇叭应该有较小的“喀卡”声，否则喇叭已损坏。
喇叭正常的情况下，我们依旧采用信号注入法，为了快速找到故障点，一般从“后”----“前”进行干扰。
即对功放后级先进行信号注入，没有故障的话再向前一级注入信号。
如图纸：在F点注入干扰信号，低音喇叭应该有“啪啪声”否则就要检修TDA2030功放电路。
若啪啪声正常，但低音炮不工作，我们可以检查一下低音的音量电位器，排除电位器的问题后，还不能解决问题，那就要检查一下IC4了。
IC4有两个作用，一个是前置放大，一个是低通滤波。
若IC4供电不正常或者本身损坏，就会造成低音炮无声的故障。
（注，IC4的8脚为正12V，4脚为负12V）。
进行上述的检查之前，我们要目测观察一下，电路板有无断裂，元件有无明显烧毁的现象。
这样可以少走弯路。
TDA2030A快速判断法：TDA2030A是比较容易损坏的器件，除了信号注入法。
我们还可以用以下方法快速判断2030的好坏-----我们先检测芯片的供电是否正常，即5脚为正16V，3脚为负16V。
在没有信号输入的情况下，另外三脚应该是零电压的。
如果测得第4脚（功放输出）有直流电压输出，（甚至达到16V左右），确定芯片已经损坏。
特别需要留意的一点：TDA2030A(LM1875)的引脚3与散热接触面是连通的,如果散热面与散热板之间没有垫绝缘片,维修时要切记：散热板不要碰到地线或者电源线,否则有可能导致芯片损坏.四、调整电位器时，喇叭有卡卡的杂音。
此故障可以用WD--40清洗。
参考：/cgi-bin/bbs/bbs.cgi?u=bbs&id=20040216225824sb 磨损严重的，用同规格电位器代换。
五、喇叭里有“啸叫”声或者较大的噪音。
当整流电路某个整流二级管击穿短路、或者滤波电容失效时。
有可能造成此故障。
怎样判断滤波电容是否失效呢？？？？我们可以检测A+，A-电压。
正常电压应该是15V左右。
当检测到某一组电压只有10V左右时，估计相应的滤波电容已经失效。
比如说A+只有10V，那么C14已经失效，失去滤波作用。
用同规格电容代换即可。
六、(卫星箱播放音乐正常),而低音炮在不播放音乐的时候有很大的“翁翁”声。
即使拔掉输入信号线，将音量关死，翁翁依然很大，始终无法消除。
此现象现象一般是低音通道的电路故障造成的，最有可能的就是TDA2030A芯片损坏。
造成TDA2030第4脚输出直流电压，使喇叭发出沉闷的“翁”声，只需更换功放芯片就可以解决问题。
七、2。
1音箱（见R201T电路）卫星箱正常，音箱刚开时低音炮只有一点的嗡嗡声，几分钟后嗡嗡声越来越大，把BASS音量调到最小就没声音了（主音量调整对嗡嗡声没影响）。
分析：低音炮的嗡声能受低音调整电位器BASS的控制，初步判定低音功放TDA2030正常。
故障范围应该是在前置放大或者低通滤波的部位，最有可能的就是前置芯片RC4558性能不良引起的噪音，经过(R17/R18的比值）6倍左右的放大，进入低音炮功放，还原为讨厌的嗡嗡噪音。
更换该运放芯片，可以解决问题。
