2020中考物理总复习透镜及其应用
2024年中考物理核心知识点考点归纳—透镜及其应用
2024年中考物理核心知识点考点归纳—透镜及其应用考点一透镜知识点一：透镜1.定义：至少有一个面是球面的一部分的透明玻璃元件2.凸透镜：中间厚、边缘薄的透镜，如：远视镜片，放大镜等等；3.凹透镜：中间薄、边缘厚的透镜，如：近视镜片；知识点二：凸透镜和凹透镜的特点凸透镜和凹透镜的特点类凸透镜凹透镜别概念中间厚，边缘薄的透镜中间薄，边缘厚的透镜图例性对光具有会聚作用对光具有发散作用质应放大镜、老花镜近视镜用注意：透镜对光的会聚作用或发散作用是和光线原来的传播方向相比的，并不是指光线的最终传播方向.知识点三：透镜的几个基本物理量（1）主光轴：过透镜两个球面球心的直线；（2）光心：如甲、乙两图所示，通过两个球面球心的直线叫做主光轴，简称主轴．主轴上有个特殊的点，通过这个点的光传播方向不变，这个点叫做透镜的光心．可以认为透镜的光心就在透镜的中心。
（3）焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；用“F”表示。
（4）焦距：焦点到光心的距离。
焦距用“f”表示。
注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点；考点二生活中的透镜知识点一：照相机（1）原理：镜头由凸透镜制成，当物距大于2倍焦距时，成倒立、缩小的实像.（2）构造：镜头（凸透镜）、胶片、调焦环、光圈环、快门等几部分组成。
（3）成像特点：物体和像在凸透镜的两侧；像距大于一倍焦距且小于两倍焦距；像距大于物距.知识点二：投影仪（幻灯机）（1）原理：当物距大于1倍焦距，小于2倍焦距时，成倒立、放大的实像.（2）构造：凹面镜、光源、螺纹透镜、凸透镜、平面镜。
（3）成像特点：物体和像在凸透镜的两侧；像距大于两倍焦距；像距大于物距.知识点三：放大镜（1）原理：镜片由凸透镜制成，当物距小于焦距时，成正立、放大的虚像.（2）成像特点：物体和像在凸透镜的同侧；像距大于物距.考点三凸透镜的成像规律知识点一：【实验】探究凸透镜成像的规律实验目的：透镜凸透镜成像规律。
中考物理复习 第三章 透镜及其应用
中考物理复习 第三章 透镜及其应用一、复习要点（一）、透镜1、透镜的种类①凸透镜：中间厚，边缘薄。
②凹透镜：中间薄，边缘厚。
2、几个名词①主光轴：通过两个球面球心的直线。
②光心：（O ）即薄透镜的中心。
性质：通过光心的光线传播方向不改变。
③焦点（F ）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。
④焦距（f ）：焦点到凸透镜光心的距离。
3、填表：说明：凸透镜对光线的会聚作用是指折射光线相对于入射光线，向主轴方向偏折；凹透镜的发散作用是折射光线相对于入射光线向远离主轴方向偏折。
4、典型光路及透镜的几条特殊光线凸透镜的三条特殊光线：①跟主光轴平行的光线通过凸透镜折射后过焦点②通过光心的传播方向不改变③过焦点的光线通过凸透镜折射后与主光轴平行名称 又名 眼镜实物形状 光学符号 性质 凸透镜 会聚透镜 老花镜对光线有会聚作用 凹透镜 发散透镜 近视镜对光线有发散作用 F F F F 图3-1 图3-2 图3-3凹透镜的三条特殊光线：①跟主轴平行的光线通过凹透镜折射后其折射光线的反向延长线过焦点②通过光心的传播方向不改变③指向另一侧焦点的光线通过凹透镜折射后跟主光轴平行（二）、生活中的透镜1、照相机：成倒立、缩小的实像。
2、投影仪：成倒立、放大的实像。
3、放大镜：成正立、放大的虚象。
4、实像和虚像的区别①实像是由实际光线会聚而成的像；虚像不是由实际光线会聚而成的像，而是由实际光线的反向延长线会聚而成的像。
②实像既可用光屏承接，又可用眼睛看到；虚像不能用光屏承接，而只能用眼睛看到。
③实像总是倒立的，虚像总是正立的。
（三）、凸透镜成像的规律1、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。
若在实验时，无论怎样移动光屏，在光屏都得不到像，可能的原因有：①蜡烛在焦点以内；②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。
中考物理知识点专题总结—透镜及其应用(考前必看)
中考物理知识点专题总结—透镜及其应用（考前必看）一、思维导图二、知识总结知识点一：透镜1.透镜：透明物质制成（一般是玻璃），至少有一个表面是球面的一部分，对光起折射作用的光学元件。
2.透镜的类型：（1）凸透镜：边缘薄，中央厚。
（图甲）（2）凹透镜：边缘厚，中央薄。
（图乙）3.主光轴和光心（1）主光轴：通过透镜的两个球面球心的直线叫主光轴。
（2）光心：主光轴上有个特殊的点，通过它的光传播方向不变。
（透镜中心可认为是光心）【微点拨】1.凡是透光性能优良的材料都能磨制成透镜，如冰、水晶、金刚石、高分子透明树脂、有机玻璃等。
2.透镜是一种模型，常见的物体如近视镜、远视镜、放大镜，甚至一滴水都可以看做是一个透镜。
知识点二：透镜对光的作用1.凸透镜：对光有会聚作用。
（如图所示，凸透镜相当于两个三棱镜组合，厚的一端相对）2.凹透镜：对光有发散作用。
（如图所示，凹透镜相当于两个三棱镜组合，薄的一端相对）【微点拨】1.凸透镜对光线具有会聚作用，但并不是说通过凸透镜后的光束一定会聚在一点，或一定是一束会聚光束，因为会聚是相对于不发生折射时的光线来说的。
2.凹透镜对光线具有发散作用，但并不是说通过凹透镜后的光束一定是发散的，或延长不相交，因为发散是相对于不发生折射时的光线来说的。
3.焦点：凸透镜能使跟主轴平行的光线会聚在主光轴上的一点，这点叫透镜的焦点，用“F”表示。
4.虚焦点：跟主光轴平行的光线经凹透镜后变得发散，发散光线的反向延长线相交在主光轴上一点，这一点不是实际光线的会聚点，所以叫虚焦点。
5.焦距：焦点到光心的距离叫焦距，用“f”表示。
【微点拨】1.凸透镜有两个焦点，并且关于光心对称；凹透镜有两个虚焦点，关于光心对称。
2.凸透镜的焦距f的大小表示其会聚能力的强弱，f越小，对光的会聚能力越强；凹透镜焦距f的大小表示其发散能力的强弱，f越小，对光的发散能力越强。
3.由于光路可逆，若把光源放在焦点上，光源射向透镜的光，经凸透镜折射后将变为平行光，因此利用凸透镜可产生平行光。
中考物理总复习 第24讲 透镜及其应用
A B C 3.下列所示的光路图不正确的是
(
D C )
A
B
C
D
中考总复习 第24讲 透镜及其应用
☞ 考点2:凸透镜成像规律 4.(2017·枣庄)在做凸透镜成像实验时,将点燃 的蜡烛沿着光具座从凸透镜的二倍焦距以外的 某位置向焦点移动,在此过程中,像的大小及焦 距的变化情况是 ( A ) A.像和像距都逐渐变大 B.像和像距都逐渐变小 C.像逐渐变大,像距逐渐变小 D.像逐渐变小,像距逐渐变大
中考总复习 第24讲 透镜及其应用
D
D
中考总复习 第24讲 透镜及其应用
☞ 考点4:眼睛的矫正 10.图中人手持的是一个 ( B A.凹透镜,可以矫正近视 B.凸透镜,可以矫正远视 C.凸透镜,可以矫正近视 D.凹透镜,可以矫正远视
)
中考总复习 第24讲 透镜及其应用
11.(2017·烟台)拿一副远视眼镜放在凸透镜前 ,如图所示,光屏上出现烛焰清晰的像,移走远视 眼镜,烛焰的像变得模糊,为了能在光屏上重新 得到清晰的像,下列操作可行的是( C ) A.将蜡烛靠近凸透镜 B.将光屏靠近凸透镜 C.将光屏远离凸透镜 D.将光屏和蜡烛同时靠近凸透镜
中考总复习 第24讲 透镜及其应用
12.(2016·达州)下列有关光学知识说法错误 的是 ( B ) A.远视眼的矫正是佩戴合适的凸透镜 B.在岸上看到水中的白云是光的折射现象 C.小孔成像中像的大小与小孔到光屏的距离有 关 D.烛焰在凸透镜的主光轴上,以速度v从1.2f处 匀速运动到1.9f处(f为焦距),这段时间内像移 动的速度为v',则v'>v
中考总复习 第24讲 透镜及其应用
四、眼睛和眼镜 1.眼睛的结构:角膜和晶状体的共同作用相当于 一个 凸透镜 ;睫状体改变晶状体的形状,从而 改变晶状体的焦距; 虹膜 调节瞳孔的大小,控 制进入眼睛的光的多少。 2.眼睛的视物原理:眼球像一架 照相机 ,眼 睛的角膜和晶状体的共同作用相当于一个凸透镜 ,它把来自物体的光会聚在 视网膜 上,形成物体 的像。 3.近视的表现:能看清近处的物体,看不清远处的 物体。
最新2020年中考物理专题复习 透镜及其应用 考点归纳及配套真题精讲
透镜及其应用考点一透镜1.透镜及与透镜相关的概念特征2.透镜对光的作用平行主过光过焦典例1如图所示,已给出了入射光线和折射光线,请在方框内画出合适的透镜。
【解析】凸透镜对光线有会聚作用,题图甲中折射光线与入射光线相比,向主光轴方向偏折,光线会聚了,所以方框内为凸透镜;凹透镜对光线有发散作用,题图乙中折射光线与入射光线相比,远离主光轴偏折,光线发散了,所以方框内为凹透镜。
【答案】如图所示典例2( 2019·江苏扬州 )如图,请完成光线通过凸透镜的光路图。
【解析】通过二倍焦距处的光线经凸透镜折射后,折射光线通过凸透镜另一侧的二倍焦距处,通过光心的光线传播方向不改变。
【答案】如图所示针对训练1.( 2019·四川巴中 )请将光路图补充完整。
【答案】如图所示2.( 2019·湖北黄石 )凸透镜如图所示,MN为主光轴,O点为光心,F点为焦点,请在图中画出三条光线的折射光线,并作出物点S的像点S'( 注意保留作图痕迹 )。
【答案】如图所示考点二生活中的透镜1.照相机:镜头由一组透镜组成,相当于一个凸透镜。
照相时,物体离照相机的镜头较远,成倒立、缩小的实像。
2.投影仪:利用凸透镜来成像,成像时,物体离投影仪的镜头较近,成倒立、放大的实像。
3.放大镜:生活中常用的放大镜,其实质是一个凸透镜,成像时,物体离放大镜的距离在一倍焦距以内,成正立、放大的虚像。
典例3( 2019·山东潍坊 )小明通过透镜观察“美丽潍坊”四个字,看到的情形如图所示,下列说法正确的是( )A.该透镜只能成放大的像B.该透镜可以用作近视眼镜C.该透镜可以用作照相机镜头D.字到透镜的距离小于此透镜的焦距【解析】题图中看到的字是倒立、放大的,所以此透镜是凸透镜。
凸透镜可以成倒立、缩小的实像,A项错误;矫正近视眼的眼镜是凹透镜,B项错误;照相机的镜头是凸透镜,C项正确;题图中凸透镜成倒立、放大的实像,所以f<u<2f,此时字到透镜的距离u大于此透镜的焦距f,D项错误。

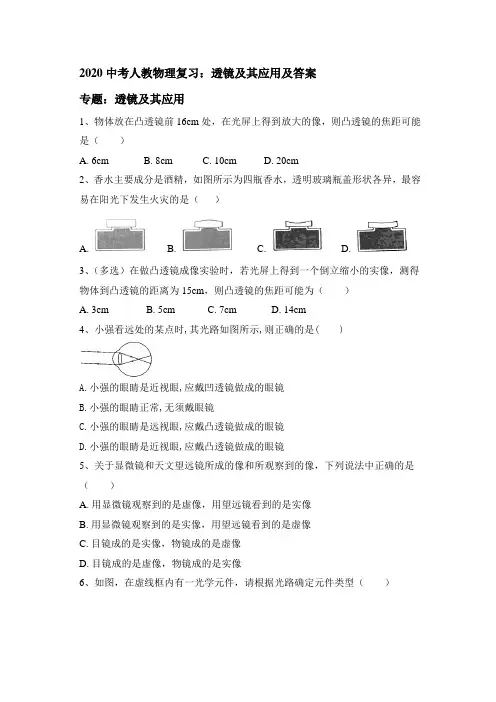

2020中考人教物理复习：透镜及应用及答案
2020中考人教物理复习：透镜及其应用及答案专题：透镜及其应用1、物体放在凸透镜前16cm处，在光屏上得到放大的像，则凸透镜的焦距可能是（）A. 6cmB. 8cmC. 10cmD. 20cm2、香水主要成分是酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下发生火灾的是（）A. B. C. D.3、（多选）在做凸透镜成像实验时，若光屏上得到一个倒立缩小的实像，测得物体到凸透镜的距离为15cm，则凸透镜的焦距可能为（）A. 3cmB. 5cmC. 7cmD. 14cm4、小强看远处的某点时,其光路如图所示,则正确的是( )A.小强的眼睛是近视眼,应戴凹透镜做成的眼镜B.小强的眼睛正常,无须戴眼镜C.小强的眼睛是远视眼,应戴凸透镜做成的眼镜D.小强的眼睛是近视眼,应戴凸透镜做成的眼镜5、关于显微镜和天文望远镜所成的像和所观察到的像，下列说法中正确的是（）A. 用显微镜观察到的是虚像，用望远镜看到的是实像B. 用显微镜观察到的是实像，用望远镜看到的是虚像C. 目镜成的是实像，物镜成的是虚像D. 目镜成的是虚像，物镜成的是实像6、如图，在虚线框内有一光学元件，请根据光路确定元件类型（）A. 凸透镜B. 凹透镜C. 平面镜D. 凸面镜7、如图所示是照相机的成像示意图，以下说法中正确的是( )A. 照相机使用的是凸透镜B. 照相机使用的是凹透镜C. 所成的像是正立、缩小的实像D. 所成的像是倒立、缩小的虚像8、用如图所示的装置探究凸透镜成像规律．凸透镜的焦距是15cm．当把凸透镜固定在50cm刻度线处，蜡烛固定在15cm刻度线处时（）A.光屏在“Ⅰ”区域内移动，才能得到清晰的像B.光屏在“Ⅱ”区域内移动，才能得到清晰的像C.在光屏上得到的是放大、倒立的像D.在光屏上得到的是缩小、倒立的像9、人眼的折光系统整体相当于一个凸透镜,晶状体的调节可改变整个折光系统的焦距。
某同学从看黑板到低头看课本的过程中,其眼球折光系统的焦距( )A.变小B.变大C.不变D.先变大后变小10、望远镜物镜的直径比我们眼睛的瞳孔大得多，这样做是为了（）A. 可以会聚更多的光，使得所成的像更加明亮B. 可以增大物体的视觉，使我们可以看到更广阔的宇宙世界C. 可以增大物镜的焦距，能看清更远处的物体D. 可以更美观11、为了防止森林火灾，在森林里是不允许随地丢弃透明的饮料塑料瓶的．这是因为雨水进入饮料瓶后，它对光的作用相当于一个 ________镜，对太阳光有 ________的作用，可能会导致森林火灾．12、小明的爷爷有一副老花眼镜，在不能用手触摸镜片的前提下，你如何辨别两镜片的度数是否相同．13、物体从很远处向凸透镜的2倍焦距靠近时，像将________（填“变大”、“变小”、“不变”），像离凸透镜之间的距离将________（填“变大”、“变小”、“不变”）。
专题03 透镜及其应用 【全攻略】备战2023年中考物理一轮重难点复习(原卷版)
专题03透镜及其应用1.了解凸透镜、凹透镜对光的作用；2.知道凸透镜的焦点、焦距和主光轴；3.理解凸透镜成放大、缩小实像和虚像的条件；4.知道照相机、幻灯机和放大镜的原理；5.知道近视眼和远视眼的矫正；6.了解望远镜、显微镜的工作原理。
要点一、透镜1、凸透镜：（1）中间厚边缘薄的透镜叫凸透镜。
（2）凸透镜对光线有会聚作用。
2、凹透镜：（1）中间薄边缘厚的透镜叫凹透镜。
（2）凹透镜对光线有发散作用。
3、透镜的主光轴和光心：如下图所示：透镜上通过两个球心的直线CC′叫主光轴；主光轴上有一个特殊点，通过该点的光其传播方向不变，这个点是光心。
4、凸透镜的焦点、焦距（１）焦点：凸透镜能使跟主轴平行的光线会聚在主光轴上的一点，这点叫透镜的焦点，用“F”表示。
（２）焦点到光心的距离叫焦距，用“f”表示。
[归纳梳理]1、凡是透光性能优良的材料都能磨制成透镜，如冰、水晶、金刚石、高分子透明树脂、有机玻璃等。
透镜是一种模型，常见的物体如近视镜、远视镜、放大镜，甚至一滴水都可以看做是一个透镜。
2、凸透镜对光具有会聚作用，并不是说光通过凸透镜后一定会聚在一点或一定是一束会聚光束。
会聚是相对于不发生折射时的光来说的。
3、凹透镜对光具有发散作用，并不是说通过凹透镜后的光束一定是发散的或延长不相交。
发散是相对于不发生折射时的光来说的。
例1：下列说法中，不正确的是（）A．所有通过凸透镜光心的光线都不会改变方向B．平行于主光轴的光线经过凸透镜后会聚于焦点C．光线通过凸透镜的光路是可逆的D．光线通过凹透镜的光路是不可逆的例2：关于凸透镜的焦点和焦距，下列说法错误的是（）A．凸透镜有两个实焦点B．经过凸透镜的光线一定会会聚于一点C．平行于主光轴的光线经过凸透镜后会聚于焦点D．把一点光源放在焦点上，通过凸透镜后的光线一定平行于主光轴要点二、探究凸透镜成像规律1、实验目的：观察凸透镜成各种像的条件2、实验器材：凸透镜、光具座、蜡烛、光屏、火柴3、实验步骤：（1）共轴调节,把蜡烛、凸透镜、光屏依次摆放在光具座上。
2020年中考物理大一轮总复习专题复习讲义：第五讲、透镜及其应用
第五讲、透镜及其应用【考点聚焦】本部分知识涉及到的考点有：1．凸透镜的焦点、焦距和主光轴2．凸透镜的会聚作用和凹透镜的发散作用3．凸透镜成放大、缩小的实像和成虚像的条件4．照相机、幻灯机、放大镜的原理【呈现形式】日常生活中常见的折射现象是填空题和简答题的最好物理模型。
凸透镜对光线的作用在作图题中经常出现，特别是特殊光线经过凸透镜的折射光路图，同时，实验研究凸透镜成像规律，运用凸透镜成像规律，分析解决问题仍是这部分考试的重点。
【知识结构】考点一透镜及透镜作图1.透镜的分类：凸透镜和凹透镜。
凸透镜：中间厚边缘薄的透镜；凹透镜：中间薄边缘厚的透镜2.有关透镜的科学术语：主光轴，光心，焦点（F），焦距（f），3.透镜对光线的作用凸透镜对光线有会聚作用，又叫会聚透镜；凹透镜对光线有发散作用，又叫发散透镜。
4.三条特殊光线：（如图1所示，比较两透镜的异同）（1）凸透镜A.平行主光轴的光线----通过焦点；B.通过焦点的光线----平行于主光轴；C.通过光心的光线----传播方向不改变。
（2）凹透镜A.平行主光轴的光线----反向延长线通过同侧虚焦点；B.正对凹透镜另一侧焦点射出的光线----平行于主光轴；C.通过光心的光线----传播方向不改变。
考点二凸透镜成像的规律及应用凸透镜成像及应用表（将空缺部分填写完整）物距（u）像距（v）像的性质应用大小正倒虚实无限远v=f 极小\ 光斑测焦距u＞2f 2f＞v＞f 缩小倒立实像照相机u=2f v=2f 等大倒立实像测焦距2f＞u＞f v＞2f 放大倒立实像幻灯机（投影仪）u=f 无限远\ \ \ 获取平行光源和测焦距u＜f 同侧放大正立虚像放大镜焦点内外分虚实，二倍焦距分大小，实像分居两侧倒，虚像则是同侧正，物近像远像越大，物远像近像越小。
考点三眼睛和眼镜1.构造人眼的主要构造是角膜、瞳孔、晶状体、睫状体、玻璃体、视网膜。
晶状体和角膜的共同作用相当于一个可以改变焦距的凸透镜，视网膜相当于光屏。
初中物理中考复习 (08)透镜及其应用—2020年中考满分物理考前热点专题必破
2020年中考满分物理考前热点专题必破破（08）透镜及其应用热点知识一：透镜透镜分类（1）分类：按照形状可以分为凸透镜和凹透镜。
（2）定义：中间厚边缘薄的是凸透镜，中间薄边缘厚的是凹透镜。
注意：判断一个透镜是凸透镜还是凹透镜，要根据中间与边缘的厚度来确定，而不能根据透镜表面的凸凹来判断。
透镜对光的作用（1）透镜对光的作用：①凸透镜对光有会聚作用，凸透镜又叫会聚透镜；②凹透镜对光有发散作用，凹透镜又叫发散透镜。
（2）光心：主光轴上有个特殊点，通过它的光线传播方向不变，这个点叫做透镜的光心。
说明：①凸透镜对光线有会聚作用并不一定会聚到一点，而是指光线通过凸透镜折射后，折射光线比入射光线方向更靠近主光轴的方向偏折，即有一种向主光轴靠拢的趋势；②凹透镜对光线的发散作用指的是折射光线相对于对应的入射光线而言散得更开，即有一种远离主光轴的趋势。
命题热点一：透镜【典例1】如图所示的透镜中，属于凸透镜的是（）A．B．C．D．【答案】B【解析】根据透镜的概念，中间比边缘厚的透镜是凸透镜，中间比边缘薄的透镜是凹透镜。
故图中B为凸透镜，ACD为凹透镜。
故选：B。
点拨：根据凸透镜和凹透镜定义进行判断：中间比边缘厚的透镜是凸透镜，中间比边缘薄的透镜是凹透镜。
考向：考查判断透镜是凸透镜还是凹透镜的多种方法：根据定义判断；根据成像情况进行判断；根据对光线的作用进行判断。
【变式训练】1．小元同学让太阳光通过透明的镜片照射到白墙上，其现象如图所示。
从图中现象可看出（）A．这是一块凸透镜，和近视眼镜的镜片一样B．这是一块凸透镜，和老花眼镜的镜片一样C．这是一块凹透镜，和近视眼镜的镜片一样D．这是一块凹透镜，和老花眼镜的镜片一样【答案】B【解析】由图可知，该透镜对光线起会聚作用，因此是凸透镜；老花眼镜的镜片也是凸透镜。
故选：B。
2．光线经过甲乙两透镜后的折射光线如图所示，则关于两透镜的类型，下列说法正确的是（）A．甲是凸透镜，乙是凹透镜B．甲是凹透镜，乙是凸透镜C．甲、乙都是凸透镜D．甲、乙都是凹透镜【答案】A【解析】光通过甲透镜后折射光线会聚了，因此甲为凸透镜；而光线经过乙之后，折射光线推迟会聚了，故乙应为凹透镜。
2020届中考物理总复习课件：第五章 透镜及其应用 (共58张PPT)
突破知识点
实验突破
冲刺演练
-13-
【变式训练1】如图所示,已给出了入射光线和出射光线,请在方框 内画出合适的透镜.
【答案】如下图所示:
第一阶段
第五章 透镜及其应用 考情分析 知识网络
突破知识点
实验突破
冲刺演练
-14-
知识点二凸透镜成像规律
1.实验过程要注意的地方:实验时要调节烛焰、凸透镜、光屏,使三 者的中心大致在同一高度,这样才能使烛焰成像在光屏中央. 2.凸透镜成像规律 将下表中的空白部分补充完整:
第一阶段
第五章 透镜及其应用 考情分析 知识网络
突破知识点
实验突破
冲刺演练
-17-
【例2】下列光学设备中,应用的原理与如图所示的凸透镜成像规 律相同的是( )
A.照相机
B.老花镜 C.幻灯机
D.放大镜
【解析】 凸透镜成像规律及应用:u>2f,成倒立、缩小的实像,应用
于照相机和摄像机.2f>u>f,成倒立、放大的实像,应用于幻灯机和
第一阶段
第五章 透镜及其应用 考情分析 知识网络
突破知识点
实验突破
冲刺演练
-25-
【变式训练4】物理兴趣小组在探究“凸透镜成像的规律”实验时:
(1)用图甲所示的装置测出凸透镜的焦距为
cm.
第一阶段
第五章 透镜及其应用 考情分析 知识网络
突破知识点
实验突破
冲刺演练
-26-
(2)图乙是某次实验时观察到的现象,生活中的
远视眼也就是我们常说的老花眼,老花眼镜就是凸透镜.
第一阶段
第五章 透镜及其应用 考情分析 知识网络
突破知识点
实验突破
中考物理总复习课件 教材系统复习 第3讲 透镜及其应用
⇨ 3．(人教八上 P101 图 5.4－3 改编)如图所示，是近视眼成因示意图，造 成近视眼的原因是晶状体太厚厚 (选填“薄”或“厚”)，折光能力太强， 使远处某点的光会聚在视网膜的前前方方(选填“前方”或“后方”)，要用 凹凹透透镜镜(选填“凸透镜”或“凹透镜”)来矫正．
4．(人教八上 P101 图 5.4－3 和 5.4－4 改编)如图所示，下列有关眼睛 的示意图，远视眼是丁丁图，远视眼矫正是乙乙图．
第3讲 透镜及其应用
【版本导航】人教：八上 P89～P106 教科：八上 P72～P88 考点 1：凸透镜和凹透镜
考点 2：凸透镜成像规律及其应用
考点 3：眼睛和眼镜 1．眼睛
2.近视眼、远视眼及其矫正
⇨ 1．(人教八上 P93 动手动脑学物理 T4 改编)根据入射光线和折射光线， 在图中的虚线框内画出适当类型的透镜．
(3)保持蜡烛和凸透镜位置不变，在蜡烛和透镜之间加近近视视(选填“近 视”或“远视”)镜片，向右移动光屏才能得到清晰的像． (4)保持凸透镜和蜡烛的位置不变，换用焦距更大的凸透镜(保证蜡烛在 一倍焦距外)继续实验，需向右右(选填“左”或“右”)移动光屏，才可以 在光屏上得到烛焰清晰的像．
实验：探究凸透镜成像规律
(4)(2022·广东改编)在图甲所示位置成像时，若保持蜡烛和光屏的位置不 变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，此时光屏上像 的大小与原来的像对比应不不变变(选填 “变大”“变小”或“不变”) . (5)在成像清晰的情况下，用一张不透明纸把透镜上半部分遮挡住，看到 的是像像完完整整亮度亮变度暗变(选暗填“像部分消失”“像完整亮度不变”或“像 完整亮度变暗”)．
戊 ①可以直接读出物距以及像像距距； ②光屏上成像更清晰、稳稳定定； ③从光屏上可以准确得出像与物的大大小小关系．
2020年中考物理复习 考点05透镜及其应用
考点05 透镜及其应用【知识回顾】考点一、透镜1.透镜是用透明物质制成的表面为球面一部分的光学元件，透镜是根据光的折射现象制成的。
2.透镜与面镜区别：面镜利用光的反射现象成像，透镜利用光的折射现象成像；透镜成像遵循光的折射定律，面镜成像遵循光的反射定律。
3.透镜分类：透镜分为凸透镜和凹透镜。
（1）凸透镜：中间厚、边缘薄的透镜（远视镜镜片，照相机的镜头、投影仪的镜头、放大镜等）。
（2）凹透镜：中间薄、边缘厚的透镜（近视镜等）。
4.透镜光路基本概念：图（1）是透镜光路示意图。
（1）过透镜两个球面球心的直线叫主光轴（主轴），用“CC/”表示,透镜的几何中心叫光心，用“O”表示。
C COF Fa.凸透镜光路b.凹透镜光路图(1) 透镜光路示意图（2）平行于凸透镜主光轴的光线经凸透镜折射后会聚于主光轴上一点，这点叫凸透镜焦点，用“F”表示，如图（2）a所示；平行于凹透镜主光轴的光线经凹透镜折射后发散，其反向延长线会交于一点，这是凹透镜的焦点（虚焦点），如图（2）b所示。
a.凸透镜光路概念b.凹透镜光路概念图（2）透镜光路概念（3）焦点到光心的距离焦距，焦距用“f”表示，图（1）中就是“OF”之间的距离。
凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。
（4）物体到光心的距离叫物距，用“u”表示。
（5）像到光心的距离叫像距，用“v”表示。
5.透镜的三条特殊光线（1）过光心的光线，经透镜折射后传播方向不改变，如图（3）所示。
图（3）过光心的光线（2）平行于主光轴的光线，经凸透镜折射后经过另一侧焦点；经凹透镜折射后向外发散，但其反向延长线过同侧焦点，如图（4）所示。
图（4）平行于主轴的光线（3）经过凸透镜焦点的光线经凸透镜折射后平行于主光轴；射向异侧焦点的光线经凹透镜折射后平行于主光轴，如图（5）所示。
图（5）过焦点的光线6.透镜的作用：凸透镜有会聚光线作用，所以凸透镜也叫会聚透镜；凹透镜有发散光线作用，所以凹透镜也叫发散透镜。
2020年中考物理总复习知识网络：第三章透镜及其应用
中考物理总复习知识网络第三章透镜及其应用1、透镜：；2、凸透镜一、透3、凹透镜镜4、相关概念（1）主光轴：（2）光心：（3）焦点：（4）焦距：（5）物距：（6）像距：5、实验二、凸透镜成像规律：物距U像的性质像的位置应用使像变大正倒大小实虚物像在像距V二个u＜fU=fU=2ff＜u＜（1）定义：；（2）作用：；（3）作图：三条（1）定义：；（2）作用：；（3）作图三条①目的：②器材：③步骤：1、凸透镜成像规律可简要归纳成下面三句话：①一焦分虚、实，二焦分大、小；②实像异侧、倒，物远像近、小；③虚像同侧、正，物近像近、小。
2、实像与虚像。
像是实际光线聚集而成了，而像是反射光线或折射光线的反向延长线聚集而成的，不是实际光线聚集成的。
2. 像能用光屏接收到，而像不行。
3、生活中的透镜：照相机、投影仪、放大镜。
眼睛三、近视眼应用远视眼显微镜：1、结构2、原理3、作用望远镜：1、结构2、原理3、作用物镜焦距和类型物镜作用目镜焦距和类型目镜作用增大视角的方法点，U＞2fU=∞1、眼球的结构：2、眼睛能看到物体的原因：3、眼睛的调节：1、产生原因：2、矫正方法：1、产生原因：2、矫正方法：显微镜焦距较小的凸透镜使被观察的物体成一个倒立的放大的实像,像投影仪的镜头焦距较大的凸透镜把物镜成的实像再一次放大成虚像把物体的像放大开普勒望远镜焦距较大的凸透镜使远处的物体在焦点附近成倒立的缩小的实像,像照相机的镜头焦距较小的凸透镜把物镜成的实像，放大成虚像1.把物体的像移近2.把物体的像放大画出显微镜、望远镜的成像原理图：。
(人教版)中考物理总复习【第4章】透镜及其应用ppt课件
【解析】幻灯机是根据物体放在一倍焦距与二倍 焦距之间成放大实像的特点制成的,故 A 选项正确；
照相机是根据物体放在二倍焦距以外成缩小实像
的成像特点制成的, a 处是，d 不是，故 B 选项错 误；使用放大镜时物距应该小于一倍焦距，成像 情况与物体放在 d 点时的成像情况相似，故 C 选 项错误； 人眼看物体相当于照相机拍照，成像情
“实像”和“虚像”,请写出二者的一项区别： 实像可以呈现在光屏上而虚像不能（或实像 ________________________________________
由实际光线会聚而成，虚像则由光线的反向 ________________________________________ 延长线相交而成） ________________；在我们学过的光学元件中,
凸透镜 说明装满水的圆玻璃瓶相当于一个
⑤______
命题内容
将一副近视眼镜放在凸透镜
前,移动蜡烛,在光屏上得到清 晰的像,若将眼镜取走,要使光 屏上还能成清晰的像,应将蜡 靠近 （选填“靠近” 烛往⑥_____
或“远离”）透镜的方向移
动
河南五年中招
1. （’11河南3题2空1分）在我省高速公路上安 装有太阳能视频监控系统,如图所示.晴天,电池板
况与物体放在 a 点时的成像情况相似，故 D选项
错误；故选A.
6. （’14河南14题2分）某同学用自制的水凸透镜做
凸透镜成像实验,在光屏上得到了清晰的像,如图所示.
他继续向水凸透镜内注水 ,使水凸透镜的焦距变小 ,如 果不改变蜡烛和凸透镜的位置 ,要在光屏上再次成清 晰的像 ( A ) A. 光屏应向左移动,成缩小的像
B. 光屏应向右移动,成放大的像
2020中考物理专题考点——凸透镜成像及应用 (1)
专题考点—凸镜成像及其应用★常考点一：凸透镜和凹透镜常考点二：凸透镜成像规律★常考点三：凸透镜的三种应用★常考点四：眼睛和视力矫正★常考点四：显微镜和望远镜常考点一：凸透镜和凹透镜镜后与原来的传播方向相比是相互“靠近”还是“远离”了．【易错警示】凸透镜对光有会聚作用，并不代表通过凸透镜折射的光线都会相交，只要通过凸透镜折射后光线靠近了即为会聚；反之凹透镜对光有发散作用，并不代表光线经凹透镜折射后一定不能相交，折射后远离了即为发散。
常考点二：凸透镜成像规律1．探究凸透镜成像规律(1)凸透镜成放大、等大、缩小像的条件及其应用考点归纳凸透镜即可成实像又可成虚像，它的四种成像情况是：①物距即U＞2f(即物体到透镜的距离大于2倍焦距时)此时像距(设为V)f＜V＜2f时(此种情况下U＞V)在光屏上能呈现清晣的倒立的缩小的实像；对应的应用是：照相机。
②当U=2f且当V=2f(此时U=V)物体能呈现“倒立”的等大的实像；无应用。
③当f＜U＜2f，且V＞2f(此种情况下U＜V此时物体能呈现倒立放大的实像；对应的应用是：投影仪。
④当U＜f时无论如何移动光屏，光屏上均不能成像，但此时透过透镜可看到一个倒立的放大的虚像，(此种情况下V＞U)；对应的应用是：放大镜。
(2)物体在一倍焦距内时，物体向焦点（选填“焦点”或“凸透镜”)移动时，凸透镜所成的像不断变大，像到凸透镜的距离也随着不断变大．比如用放大镜观察物体时，为了使看到的像大一些，就应该将放大镜适当远离物体．(3)凸透镜成倒立的实像时，物体与像不仅上下颠倒，左右也发生了颠倒．(4)用不透明的物体遮住透镜的一部分或用一块破损的凸透镜，物体仍然能成完整的像，但像的亮度会有所变暗．2．凸透镜成像实验中的两个注意点(1)三心同高．为了使烛焰的像成在光屏的中央，凸透镜、烛焰、光屏的中心必须在同一高度．(2)观察虚像．观察物体所成的虚像时，不是直接观察像的位置，而是透过凸透镜观察烛焰，只有这样才能看到烛焰的虚像．【帮你归纳】1：凸透镜成像特点巧记：一倍分虚实，内虚外实：一倍焦距处是实像、虚像的分界点，物体在一倍焦距以内，成的像是虚像；在一倍焦距以外，成的像是实像.2. 二倍分大小，远小近大：二倍焦距处是放大、缩小的实像的分界点，物体在二倍焦距之内，成的是放大的实像；在二倍焦距之外成的是缩小的实像.3. 物近像远，近焦则大：物体靠近焦点成的像变大，像距也变大；物体远离焦点成的像变小，像距也变小．2：在凸透镜成像实验中应注意的几上问题：A：若实验时发现光屏上不能呈现像则可能的原因是①透镜中心，蜡焰的中心和光屏的中心三者没有大致在同一个高度②把“蜡焰”移到焦点或焦点之内了B：在做凸透镜成像实验时若用一块黑布遮住凸透镜的一小块或不小心碰掉一小块，则通过凸透镜折射后所成的像依然完整只是不太清晣(原因是折射的光线少了。
最新2020 中考物理专项复习《透镜及其应用》(共29张PPT)教育课件
2．如图所示，一束光线经过一个透镜后相交于主光轴上的 A 点，取走透镜后，光 线相交于 B 点，则该透镜起到 发发散散 (填“会聚”或“发散”)作用，则图中方框里是 凹凹 (填“凹”或“凸”)透镜．由此说明，能把光线相交于一点的透镜 不不一一定定 (填 “一定”“不一定”或“一定不”)是凸透镜．
特点
屏承接
屏承接
实例 小孔成像、照相机、投影仪
平面镜成像、放大镜
2．凸透镜成像的规律 物距 完成下列光路
像距
成像特点
动态规律
应用
u＞2f u＝2f f＜u＜2f
f＜v＜2f 倒立、缩小、实像 成实像时：
照相机
v＝2f
倒倒立立、 等等大大 、物近(物距小)像
实实像像
远远 (像距大)像 测焦距
v＞2f
甲乙
(2)用如图丙所示的装置可测出凸透镜的焦距为 1100.0.0 cm. 丙
(3)图丁是某次实验时观察到的现象，生活中的 照照相相机机 (填“放大镜”“投影 仪”或“照相机”)就是利用这一原理制成的．保持凸透镜不动，把蜡烛向左移动一段距 离，要想在光屏上再次得到清晰的像，应该把光屏向 左左 (填“左”或“右”)移动一 段距离，像 变变小小 (填“变大”“变小”或“不变”)．
倒倒立立、 放放大大 、变 大大 ；物远 投影仪、
实实像像
像近像变小
幻灯机
物距 完成下列光路 像距
成像特点
动态规律
应用
u＝f 折射光是一束平行光
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、单元复习目的
1.知识与技能
（1）进一步的理解凸透镜成像规律及其在生活中的应用。
2.过程与方法
（1）根据观察结果，进行分析，提出有针对性的建议和意
见。
（2）通过对成像规律的分析，尝试解决生活中的一些实际
问题。
3.情感态度与价值观
（1）通过课外知识的引导，领略自然现象的美妙。
二、教学难点：
1.引导学生归纳知识结构评价标准。
2.师生对信息技术与课程整合的适应。
三、复习内容
本章的知识重点是透镜对光的作用和凸透镜成像的各种情况。
四、知识梳理
五、教学课时：三课时
第一课时
一、复习过程
（1）透镜
1、名词：薄透镜：透镜的厚度远小于球面的半径。
主光轴：通过两个球面球心的直线。
光心：（O）即薄透镜的中心。
性质：通过光心的光线传播方
向不改变。
焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的
一点，这个点叫焦点。
焦距（f）：焦点到凸透镜光心的距离。
2、典型光路
F F F F
3、填表：
例题1：1、(2006 广州)画出图13中的光线AB经过凸透镜后的径迹．2、(2006 北京朝阳区)如图9所示，根据光的折射情况，在虚线框内填上一个适当的透镜。
名称又名眼镜实物
形状
性质
凸透镜会聚透
镜
老化镜
对光线有会聚
作用
凹透镜发散透
镜
近视镜
对光线有发散
作用
F
F
图9
3、(2006 四川乐山)在图1中完成透镜的光路图．
4、(2006 厦门)在图12中，完成光线从左边射向凸透镜折射后，再射向凹透镜折射后的光路。
例2 (2006 临沂市)李明同学的妈妈发现李明自从上了初中以后，学习比原来更刻苦了，但也发现李明看书时眼睛与书的距离比正常情况越来越近了，请你在下列判断及矫正措施中选出正确的一项向李明同学说明（）
A．李明同学已患上近视眼，需要佩戴用凸透镜制成的眼镜
B．李明同学已患上近视眼，需要佩戴用凹透镜制成的眼镜
C．李明同学已患上远视眼，需要佩戴用凸透镜制成的眼镜
D．李明同学已患上远视眼，需要佩戴用凹透镜制成的眼镜
（2）凸透镜成像规律及其应用
1、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同
一高度，目的是：使烛焰的像成在光屏中央。
若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。
2、实验结论：（凸透镜成像规律）
物距
像的性质
像距应用倒、正放、缩虚、实
u>2f 倒立缩小实像f<v<2f 照相机
f<u<2f 倒立放大实像v>2f 幻灯机
u<f 正立放大虚象|v|>u 放大镜
1、凸透镜到物体的距离大于2倍焦距时，成倒立、缩小的像。
这个像是物体射向凸透镜的光经过凸透镜后会聚成的，能用光屏显现出来，叫做实像。
照相机就是利用上面的原理制作的。
例题3：(2006 桂林)一次，小明在家写作业时在书桌的玻璃台板上面滴了一滴水，透过水滴看下去，他发现压在台板下面的动画图片上的文字变大了。
这是由于此时的水滴相当于一个，图片上的文字经过水滴折射后形成一个放大的像（选填“实”或“虚”）。
例4 (2006 南通) 在用光具座研究凸透镜成像规律的实验中：
(1)测量凸透镜的焦距如图所示，则该凸透
镜的焦距为_____cm．
(2)将蜡烛、凸透镜、光屏依次放在光具座上．点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在_______________上．
(3)当烛焰距凸透镜30cm时，移动光屏，可在光屏上得到一个清晰的倒立、_____的实像．_______就是利用这一成像规律工作的(填光学仪器)．
2、在用凸透镜成像的实验中，当物体到凸透镜的距离在2倍焦距和焦距之间时，成倒立、放大实像。
幻灯机就是利用凸透镜能成倒立、放大的实像这个原理制成的。
实验表明，当物体到凸透镜的距离小于焦距时，成正立、放大的虚像。
放大镜就是一个短焦距的凸透镜，靠近被观察的物体，用来观察物体正立放大的虚像。
三、堂上练习
1、（2006 内蒙）给你一个透镜，不知
道是凸透镜还
是凹透镜，请你简要写出三种判断方法。
答：（1）
（2）
（3）
2、(2006 泰安)根据下面两图中的入射光线或折射光线，分别作出相应的折射光线或入射光线。
3、(2006襄樊)在圆形鱼缸中喂养着的鱼，看起来要比真实的鱼大，这
是因为圆形鱼缸相当于一个
_ 镜。
4、(2006 黑龙江)在森林里决不允许随地丢弃透明饮
料瓶。
这是由于雨水进入饮料瓶后相当于一个_________镜，
图8
对太阳光有_________作用，可能会导致森林火灾。
四、教学反思
第二课时
一、复习过程
例题1：(2006宜昌)物体通过凸透镜可以在光屏上形成倒立放大的实像，下列哪个光学仪器应用了这种成像原理（）
A．照相机B．放大镜C．幻灯机D．汽车后视镜
例题2：(2006 成都)关于四种光学仪器的成像情况，下列说法中正确的是（）
A．放大镜成正立、放大的实像
B．照相、机成正立、缩小的实像
C．幻灯机成倒立、放大的实像
D．近视眼镜成正立、放大的虚像
（4）眼睛：晶状体相当于凸透镜，视网膜相当于光屏。
近视眼：物体成像在视网膜前，用凹透镜矫正
远视眼：物体成像在视网膜后，用凸透镜矫正。
例3 (2006 镇江)常见的视力缺陷有近视和远视．右图是一位
视力缺陷人员的眼球成像示意图，他的视力缺陷类型及矫正视
力需要配戴的透镜种类是（）
A．远视眼，凸透镜B．远视眼，凹透镜
C．近视眼，凸透镜D．近视眼，凹透镜
例4 (2006 长春)人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个_______________透镜，来自物体的光会在视网膜上形成一个_______________的像(选填“正立”或“倒立”)。
如果长期不注意用眼卫生，会导致近视。
有一种治疗近视眼的手术，采用激光对角膜进行处理，使晶状体和角膜构成的透镜对光的偏折能力变得_______________些(选填“强”或“弱”)。
二、堂上练习
1、(2006 河北)小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点并分别调整光屏的位置，如图2所示，探究后他总结出下列说法。
其中正确的是（）
A．照像机是利用蜡烛放在a点的成像特点制成
的
B．放大镜是利用蜡烛放在b点的成像特点制成的
C．幻灯机是利用蜡烛放在d点的成像特点制成的
D．蜡烛放在b点成的像比它放在c点成的像大
2、(2006 衡阳)人的眼睛像一架照相机，晶状体和角膜的共同作用相当于一个凸透镜。
当人观察物体时，物体在视网膜上所成的像是（）A．倒立、缩小的实像B．倒立、放大的实像
C．正立、放大的虚像D．正立、放大的实像
3、(2006 北京市)一束平行光线经过凸透镜折射后的传播方向如图16甲所示，由图可知，此透镜的焦距为cm；当把烛焰放在此凸透镜左侧12cm处时，如图16乙所示，则从该凸透镜右侧通过透镜可以看到一个、放大的虚像（填：“正立”或“倒立”）。
4、根据图3—4(a)中入射光和出射光的情况在方框内填上一个适当的光学元件．
三、教学反思
第三课时
一、复习过程
例题1：(2006 成都)某照相机镜头焦距为10cm，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从50cm处向12cm处移动的过程中（）
A．像变大，像距变大
B．像变大，像距变小
C．像先变小后变大，像距变大
D．像先变小后变大，像距变小
例题2：(2006 福州)如图12所示，周倩和几位同学在做“探究凸透镜成像规律”的实验时，在光屏上得到了一个缩小倒立的清晰实像。
这
时，周倩同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近透镜）之间，结果原来在光屏上的清晰的像变得模糊了。
（1）为了使光屏上的像重新变得清晰，在不移动蜡烛和透镜位置的前提下，应该如何移动光屏？
_________________________________________________________________ （2）图13所示的四幅小图中正确表示周倩同学近视眼成像情况和矫正做法的是（）
A、②①
B、①③
C、②④
D、③④
二、堂上练习
1、(2006 镇江)一凸透镜的焦距是10cm，将点燃的蜡烛从离凸透镜50cm处移到15cm处的过程中，像的大小和像距的变化情况是（）A．像变大，像距变小B．像变大，像距变大
C．像变小，像距变小D．像变小，像距变大
2、(2006 徐州) 下列光学仪器中，不属于凸透镜应用的是（）
A．放大镜B．近视眼镜C．照相机D．显微镜
3、(2006 盐城)下列光路图中，正确的是（）
4、(2006 锦州)下列说法中正确的是()
A.投影仪的镜头相当于一个凸透镜
B.近视眼应配戴凸透镜制成的眼镜
C.借助放大镜看地图时，放大镜到地图的距离应大于焦距
D.人眼相当于一架照相机，物体能在视网膜上成正立、缩小的实像
三、教学反思。
