化工设计第10章车间管路设计

合集下载

化工设计管道设计

化工设计管道设计

重叠管道
(2)管件
• 管道中的短管、弯头、三通、异径
管、法兰、盲板等管道附件,简称 管件。
(3)阀门 管道中阀门的规定符号与
工艺流程图的画法相同。
(4)控制点
管道上的仪表控制点表示方法与PID的画法相同。
(5) 支架
三、管道布置图的表达方法
• 1. 分区、图线、比例和图幅
• 当画图区域较大而图幅有限时,管道 布置图可采用竖向剖割法来分部画图,
(1)管道平面布置图
• 当厂房为多层建筑时,需按楼层或标高分 别绘制各层平面图。在各层平面图的下方
注明其相应的标高。如±0.000平面图。
若各层平面的绘图范围较大而图幅有限时,
可将各层平面上的管道布置情况分区绘制。

管道平面布置图应按比例画出全部 容器、换热器、工业炉、机泵、特殊
设备、有关管道、平台、梯子、建筑
(3)管道空视图(管段图)
• 表达一段管道及其所附管件、阀门、控制
点等布置情况的立体图样。
• 管道空视图按正等轴测投影绘制。它立体 感强,图面清晰、美观,便于阅读,利于
施工,为了加快管道安装进度,同时又保 必须实行工厂预制化。
证施工质量,大型管道和比较复杂的管道,
空视图的内容
(1)图形 用正等轴测投影画出管段及其所附管件、 阀门、控制点等等图形、符号。 (2)标注 注出管段编号、标高、管段所连接设备 的位号及其管口号(或其它管段的编号)和安装尺寸 等。 (3)方向标 表示安装方位的基准,北(N)向与管道 布置图上的方向标的北向—致。
• (1)架空管道与地面的距离除符合工艺要 求外,还应便于操作和检修。
管道跨越通道时,最低点离地: 通过人行道时不小于 2m;

化工设计第十章管道布置

化工设计第十章管道布置

一般只画管道和设备的平面布置图。某些情况 画立面图和剖面图,但不需标注尺寸只注标高。
视图的配置与画法
按楼层或标高分绘各层平面图。这些管道布平 面置图可以画在一张图纸上,也可分绘在几张图 纸上,在各层平面置图的下方注明其相应的标高。 如±0.000平面置图。当一张图纸只画一张平面 置图时,标高可注写在标题栏中。绘图范围较大 时,可将各层平面管道布置分区绘制。
为基准,标注管道中心线,正标高前可不加正号
(+),负标高前加负号(-)。图10-8
管段号与流程图一致标注在管道上方或左方。
01
管件:管道附件有管接头、异径接头、弯头、
02
三通、管堵、法兰等。这些管件使管道改变方
03
向,变化口径,连通和分流以及调解和切换管道
04
中的流体等。
05
按规定符号画出管件,一般不标注定位尺寸,
图10-5液化气站管道布置图 14个图: 2个平面图 2个空视图 1个向视图 1个局部放大图 8个剖视图
三. 绘制一张<<浮头式冷却器>>设备装配图 参考魏崇光主编<<化工制图>>附图 图6-1 及其它相关资料。
Thanks,any question?Thanks,any question?
管道:以平面布置图为主,标注出所有管道的
定位尺寸及标高,物料的流动方向和管段号。如
绘有立面剖视图时,则所有的标高注在立面剖视
图上。管段号标注在管道上方,标高注在管道下
方。
管道的定位尺寸以建筑定位轴线,设备中心线,
设备管口法兰为基础进行标注。与设备管口相连
的直线管段,不需注定位尺寸。
管道安装标高均以m为单位,以室内地面±0.00

化工管路设计范文

化工管路设计范文

化工管路设计范文

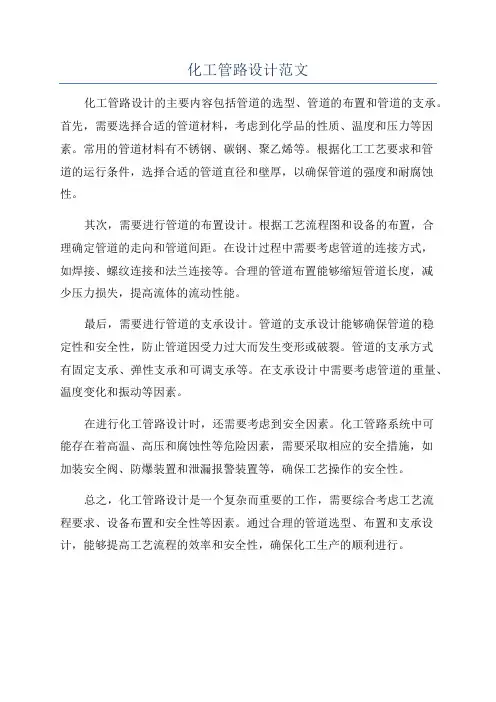

化工管路设计的主要内容包括管道的选型、管道的布置和管道的支承。

首先,需要选择合适的管道材料,考虑到化学品的性质、温度和压力等因素。

常用的管道材料有不锈钢、碳钢、聚乙烯等。

根据化工工艺要求和管
道的运行条件,选择合适的管道直径和壁厚,以确保管道的强度和耐腐蚀性。

其次,需要进行管道的布置设计。

根据工艺流程图和设备的布置,合
理确定管道的走向和管道间距。

在设计过程中需要考虑管道的连接方式,
如焊接、螺纹连接和法兰连接等。

合理的管道布置能够缩短管道长度,减
少压力损失,提高流体的流动性能。

最后,需要进行管道的支承设计。

管道的支承设计能够确保管道的稳
定性和安全性,防止管道因受力过大而发生变形或破裂。

管道的支承方式
有固定支承、弹性支承和可调支承等。

在支承设计中需要考虑管道的重量、温度变化和振动等因素。

在进行化工管路设计时,还需要考虑到安全因素。

化工管路系统中可
能存在着高温、高压和腐蚀性等危险因素,需要采取相应的安全措施,如
加装安全阀、防爆装置和泄漏报警装置等,确保工艺操作的安全性。

总之,化工管路设计是一个复杂而重要的工作,需要综合考虑工艺流
程要求、设备布置和安全性等因素。

通过合理的管道选型、布置和支承设计,能够提高工艺流程的效率和安全性,确保化工生产的顺利进行。

(完整版)化工设计习题及答案

(完整版)化工设计习题及答案

第一章化工厂设计的内容与程序1、化工设计的种类有哪些?答:根据项目性质化工设计可分为:新建项目设计、重复建设项目设计、已有装置的改造设计。

根据化工过程开发程序化工设计可分为:概念设计、中试设计、基础设计和工程设计;其中工程设计又包括:初步设计、扩大初步设计和施工图设计。

2、请画出化工厂设计的工作程序示意图。

3、化工厂通常由哪些部门和设施所构成?答:化工厂通常由化工生产车间、辅助生产装置、公用工程及罐区、服务性工程、生活福利设施、三废处理设施和厂外工程等构成。

4、化工车间工艺设计的程序及主要内容有哪些?答:一、设计准备工作(1)熟悉设计任务书(2)制定设计工作计划(3)查阅文献资料(4)收集第一手资料。

二、方案设计方案设计的任务是确定生产方法和生产流程,是整个工艺设计的基础。

三、化工计算化工计算包括工艺设计中的物料衡算、能量衡算、设备选型与计算三个内容,其任务是在这三项计算的基础上绘制物料流程图、主要设备图和带控制点工艺流程图。

四、车间布置设计主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确的具体位置,相应地确定厂房或框架的结构型式。

五、配管工程设计任务是确定生产流程中全部管线、阀门及各种管架的位置、规格尺寸和材料,综合权衡建设投资和操作费用。

六、提供设计条件工艺专业设计人员向非工艺专业设计人员提供设计条件。

七、编制概算书及编制设计文件概算主要提供了车间建筑、设备及安装工程费用。

第二章工艺流程设计1、化工工艺设计包括哪些内容?答:生产方法选择,工艺流程设计,工艺计算,设备的设计与选型,设备布置,管道设计对非工艺设计提条件,设计说明书,概预算书。

2、在选择生产方法和工艺流程时,应该着重考虑的原则有哪些?其步骤有哪些? 答:先进性、可靠性、合理性;资料搜集与项目调研、生产设备类型与制造厂商调研、对调研结果进行全面分析对比。

3、工艺流程设计的步骤有哪些?答:确定整个流程的组成,确定每个过程或工序的组成,确定工艺操作条件,确定控制方案,原料与能量的合理利用,制定“三废”处理方案,制定安全生产措施。

化工设计-管路设计

化工设计-管路设计

2、硅铁管 适用于输送公称压力2.5kg/ cm2以下的腐蚀性介质。高硅铁能耐强酸, 而含铂的抗氯硅铁更可耐各种浓度、温 度的盐酸。
3、水煤气管 用软钢焊成,分镀锌和不镀 锌两种,镀锌的称为白铁管,不镀锌的称 为黑铁管。水煤气管常用作给水、煤气、 暖气、压缩空气、真空、低压蒸汽和凝液 以及无侵蚀性物料管道。
4)承插连接:适用于埋地或沿墙敷设的 供排水管,如铸铁管、陶瓷管和水泥管 等。
5)卡箍连接: 适用于金属管插入非金属 管的连接。
6. 管径计算
(1)管子直径 的计算和选择
管内流体的常见速度范围
(2)最经济管径的选择
M:每年生产费用与原始投资 费用之和; :每年消耗于克服管路阻力 的能量费用; A:管路设备材料、安装、检 修和维护费用的总和; P:设备每年消耗部分。
水、煤气输送钢管公称直径
公称 直径 mm
8 10 15 20 25 32 40
相当的 管螺纹
in
1/4
外径 mm
13.50
3/8 17.00
1/2 21.25
3/4 26.75
1 33.50
1 1/4 42.25
1 1/2 48.00
壁厚 mm
2.25 2.25 2.75 2.75 3.25 3.25 3.50
1 概述-设计依据 (1)施工图阶段深度的工艺及仪表流程图(PID图); (2)公用工程系统流程图; (3)设备平面布置图和立面布置图; (4)非标设备施工图,定型设备的样本或详细安装图; (5)建构筑物平、立面布置图; (6)工程设计规范、管道等级表; (7)设备一览表; (8)其他技术参数(如水源、锅炉房蒸汽压力和压缩
最大工作压力
0.92 倍 PN 0.86 倍 PN 0.81 倍 PN 0.75 倍 PN 0.71 倍 PN

化工设计概论复习题(1)

化工设计概论复习题(1)

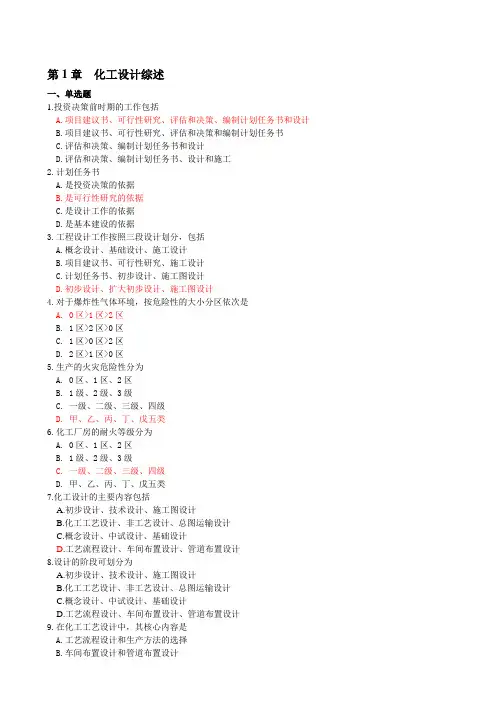

第1章化工设计综述一、单选题1.投资决策前时期的工作包括A.项目建议书、可行性研究、评估和决策、编制计划任务书和设计B.项目建议书、可行性研究、评估和决策和编制计划任务书C.评估和决策、编制计划任务书和设计D.评估和决策、编制计划任务书、设计和施工2.计划任务书A.是投资决策的依据B.是可行性研究的依据C.是设计工作的依据D.是基本建设的依据3.工程设计工作按照三段设计划分,包括A.概念设计、基础设计、施工设计B.项目建议书、可行性研究、施工设计C.计划任务书、初步设计、施工图设计D.初步设计、扩大初步设计、施工图设计4.对于爆炸性气体环境,按危险性的大小分区依次是A. 0区>1区>2区B. 1区>2区>0区C. 1区>0区>2区D. 2区>1区>0区5.生产的火灾危险性分为A. 0区、1区、2区B. 1级、2级、3级C. 一级、二级、三级、四级D. 甲、乙、丙、丁、戊五类6.化工厂房的耐火等级分为A. 0区、1区、2区B. 1级、2级、3级C. 一级、二级、三级、四级D. 甲、乙、丙、丁、戊五类7.化工设计的主要内容包括A.初步设计、技术设计、施工图设计B.化工工艺设计、非工艺设计、总图运输设计C.概念设计、中试设计、基础设计D.工艺流程设计、车间布置设计、管道布置设计8.设计的阶段可划分为A.初步设计、技术设计、施工图设计B.化工工艺设计、非工艺设计、总图运输设计C.概念设计、中试设计、基础设计D.工艺流程设计、车间布置设计、管道布置设计9.在化工工艺设计中,其核心内容是C.工艺流程设计、车间布置设计和管道设计D.化工工艺计算和车间布置设计10.按基本建设程序,项目建议书经批准后,应进行A.设计工作B.建设地点的选择C.建设准备D.可行性研究11.建设项目的盈亏平衡点是A.盈利额最高点B.盈利与亏损的转折点C.平均盈利额D.销售收入与固定成本相等时的产量二、多选题1.投资决策前时期的工作包括A.项目建议书B.可行性研究C.评估和决策D.编制计划任务书E.设计2.评价某一设计方案优劣时应考虑的因素是A.投资总额B.生产成本C.投资回收期D.借款偿还期E.投资收益率三、名词解释1.工程项目建议书:根据国民经济和社会发展的长远规划和产品的市场需要,结合矿藏、水利资源条件和现有生产力分析,在广泛调查、收集资料、踏勘厂址、基本弄清建厂的技术经济条件后,提出具体的项目设计书。

化工流体管路设计讲解

化工流体管路设计讲解

流体输送管路设计目录1.任务书2.设计过程2.1流程图2.2管道设计2.2.1主管道规格确定2.2.2管道特性方程估算2.3泵的设计2.3.1项目基础数据及相关信息2.3.2泵型号确定及其基础特性参数2.3.3泵工作点确定及其性能参数的校正2.3.4泵的安装高度估算2.4设计结果一览图表3.条件变化对输送系统的影响分析4.操作过程及注意事项5.设计评述6.参考文献7.符号说明一、任务书某工厂需要将一定量溶剂从贮槽送往高位槽,两槽液面稳定,其间的垂直距离为10m, 溶剂温度20℃,溶剂贮槽液面与地面的距离为3m,试解决下列问题:⑴选择输送管子,并画出示意图;⑵选择合适类型的泵;⑶求泵的轴功率和电机功率;⑷确定泵的安装位置;⑸确定泵的工作点、损耗在阀门上的轴功率;⑹现若流量需增加10%,可采取什么措施? 分析管路设计中可行的节能措施。

注:学号单号同学选用溶剂为乙醇,双号同学选用溶剂为甲醇,输送量为(50+学号最后两位)吨/小时。

要求:查阅相关工程设计手册或其它文献,写出设计报告,对工艺参数的选用附上相关出处。

二、设计过程1.流程图2.管道设计2.1物理参数及操作环境条件在20℃,即303.15K 下进行,储罐A 与大气相通,其液面上方大气压假定为1atm ,离心泵根据管路计算选择。

输送量为61000kg/h 。

常压、303.15K 下,乙醇的物性数据为:密度ρ=789kg/m 3,黏度μ=1.15*10-3Pa ·s 。

2.2管径、流速、雷诺数的计算与流型的判断工程设计中.易燃易爆液体管道直径的大小.与安全流速值的大小有直接的关系。

根据化工设计手册[1]乙醇的安全流速u ≤5m/s,结合乙醇在管路输送的经济流速[2],和泵吸入管的推荐流速0.5≤u ≤2.0m/s 和排出管的推荐流速2.4≤u ≤3.0m/s[3]。

假定液体在吸入管道内的流速0u =2.2s m ,在泵排出管内的流速u 1=3.0m/s,已知流量s / 0.0215/ 77.333m h m V a==,由流量计算式u d V 22⎪⎭⎫⎝⎛=π得吸入管径为:002u V d a π==mm 2.214.30.02152⨯=112mm 同理得排出管径为:112u V d a π==mm 3.014.30.02152⨯=96mm 查流体输送用不锈钢无缝钢管规格表【4】选取吸入管规格mm mm 4 121⨯φ。

2011第6章车间管路设计

2011第6章车间管路设计

提出有关设计资料
(1)将各种断面的地沟尺寸条件提交土建; (2)将车间上水、下水、冷冻盐水、压缩空气 及蒸汽等管道管径及要求(如温度、压力等条 件)提交公用系统; (3)各种介质管道(包括管子、管件及阀件等) 的材料、规格和数量、长度与重量; (4)补偿器及管架等的材料、制作与安装费用; (5)作出管道投资概算。
管道及管件的公称压力及公称直径
管道及管件的公称压力(PN)是与其机 是与其机 管道及管件的公称压力 械强度有关的设计给定压力, 械强度有关的设计给定压力,它一般 表示管道及管件在规定的温度下的最 大许用压力 为了简化管道直径规格统一管道器材 元件连接尺寸, 元件连接尺寸,对管道直径分级进行 了标准化,并以公称直径(DN)表示。 表示。 了标准化,并以公称直径 表示 公称直径表示管子、 公称直径表示管子、管件等管道器材 元件的名义直径
编写施工说明书
管道设计施工说明书包括施工中应注 意的问题,各种介质的管子及附件的 材料,各种管道的坡度,保温、刷油 等要求,以及安装时采用的不同种类 的管件管架的等
6.2 管子与管道附件
装管工程的标准化 管子的材料和规格 管道附件及选择
6.2.1 装管工程的标准化
公称压力和公称直径是管子、阀门 和管件的两个特性参数,采用公称 压力和公称直径的目的是使管子、 阀门和管件的连接参数统一,利于 装管工程的标准化 公称压力 公称直径
地沟断面的确定
地沟断面的大小及坡度应按管 子的数量、规格和排列方法决 定
管道的配置
管道布置图应完整的表达车间内全部管道、 阀门、管道上的仪表控制点、管件等的布置 安装情况,以及设备的简单形式,建筑物轮 廓等。包括平面图和立面图: (1)须注明各种管道内介质的名称、管子材料 和规格、介质流动方向以及标高和坡度。标 高以地平面为基准面,或以楼板为基准面; (2)同一水平面或同一垂直面上有数种管道安 装时应注明; (3)介质名称、管子材料和规格、介质流向以 及管件、阀件、汽水分离器、补偿器等用代 号或符号表示; (4)绘出地沟的轮廓线。

化工设计概论-第10章-工厂选址及总图布置设计 PPT

化工设计概论-第10章-工厂选址及总图布置设计 PPT
安装及维修 ➢ 热膨胀、冷液排
出和放空 ➢ 架空高度 ➢ 管廊柱距 ➢ 管廊结构
10.6 总平面布置图内容
➢ 10.6.1 图纸内容 ➢ 初步设计 ➢ 施工图
➢ 10.6.2 总平面设计主要技术经济指标 ➢ (1)技术经济指标项目 ➢ (2)计算方法
作业
➢ 工厂选址指导方针及要求 ➢ 工厂总平面设计内容及原则是什么?
、道路、装卸站台、码头等标高;场地平整方案及场地排 水方式;土石方工程规划;设计建构筑物的标高、坡度及 坡向 ➢ (2)竖向布置应考虑的问题 ➢ a、布置方式 ➢ 平坡式 坡度>5/1000 ➢ 阶梯式 ➢ 混合式 ➢ b、标高确定 ➢ c、场地排水 ➢ (3)土石方工程量
10.5.6 管廊布置
➢ 考虑工艺流程 ➢ 管廊宽度 ➢ 多层管廊设计、
10.5.3 工厂分区
➢ 生产车间 ➢ 辅助设施 ➢ 办公和生活设施
10.5.4 平面布置
➢ (1)道路布置 ➢ (2)车间、设施、建(构)筑物的布置 ➢ (3)管线布置 ➢ (4)建筑物之
间的距离 ➢ (5)绿化布置
10.5.5 竖向布置
➢ (1)基本任务 ➢ 确定竖向布置方式,设计地面的形式;全厂建筑物、铁路
➢ 10.1.1 工程选址的指导方针
➢ (1)遵守国家法律、法规,贯彻执行国家方针、政策规定 ➢ (2)符合城市规划和工业布局 ➢ (3)利于生产,便于生活 ➢ (4)节约投资、留有余地
10.1.2 工厂选址的一般要求
➢ (1)位置 ➢ (2)地形 ➢ (3)地质 ➢ (4)气象 ➢ (5)原材料及产品运输 ➢ (6)水、电、交通 ➢ (7)环境保护和安全卫生 ➢ (8)施工和协作条件 ➢ (9)生活区及其他
第10章 工厂选址及总图布置设计

生物化工工艺学-第10章-生化生产工艺设计基础

生物化工工艺学-第10章-生化生产工艺设计基础

一家生物农药企业通过改 进配方与剂型,降低了对 环境的污染,提高了产品 的安全性。
感谢您的观看
THANKS
原料选择
根据生产需求选择合适的原料,考虑 原料的来源、价格、质量和稳定性等 因素。
原料处理
对原料进行预处理,如破碎、粉碎、 混合、筛分等,以满足后续生化反应 的要求。
反应过程设计
反应条件确定
根据生化反应原理,确定适宜的反应 温度、压力、pH值、浓度等条件。
反应器设计
选择合适的反应器类型,如搅拌釜、 固定床、流化床等,并进行设计计算 。
反应器放大与缩小
总结词
反应器放大与缩小
详细描述
在进行生物化工工艺放大或缩小时,应充分 考虑反应动力学和传递过程的影响,确保放 大或缩小后的工艺效果与小试一致。放大过 程中还需特别关注热力学和流体动力学的问
题,以及设备尺寸和材质的适应性。
04
生化生产工艺安全与环保
工艺安全风险评估
危险源识别
识别生化生产过程中可能存在的 危险源,如高温、高压、易燃、 易爆、有毒有害物质等。
生物化工工艺学-第10章-生 化生产工艺设计基础
目录
• 生化生产工艺设计概述 • 生化生产工艺流程设计 • 生化反应器设计 • 生化生产工艺安全与环保 • 生化生产工艺优化与改进
01
生化生产工艺设计概述
定义与目标
定义
生化生产工艺设计是指根据市场需求和原料条件,通过实验研究和计算机模拟手段,确定最佳的工艺 流程、操作条件和设备选型,以实现高效、低耗、安全和环保的生化产品生产过程。
02
针对生化生产过程中产生的废水、废气、固废等,采取有效的
处理措施,降低对环境的影响。
资源利用与节能减排

化工管道设计PPT课件

化工管道设计PPT课件

第四节
一、管道支架类型和作用
管架的设计
1. 固定式支架:在管道上不允许有任何的位移, 紧卡在或固定在牢固的生根架上。一般使用在 热管、冷管上直线很长的场合,为防止热膨冷 缩位移量过大,在固定管架之间须设置补偿器 或利用管道拐弯自然补偿。
2. 活动支(吊)架:该支(吊)架用于管道的正 常支撑,这种支(吊)架在支撑面上允许有纵 向和横向的移动,是配管使用比较多的一种, 根据管道允许跨度,确定其位置。
第10页/共44页
四、常用阀门和阀件的选择及阀门的标注
1、阀门的标准、型号和标志:JB 308-75规定。 2、常用阀门和阀件的选择
1)旋塞:结构简单,操作方便,阻力小,但密封面易磨损。 2)闸阀:流体阻力小开关力小,但结构复杂密封面易损。 3)截止阀:结构简单,价格便宜,开关力大,密封性能差。 4)节流发:外形小,重量轻,调节性能好,用于低温高压。
第13页/共44页
3、管径计算:
d:管径为 (mm) Q:流体的体积流量 (m3/s) V:流体的平均流速(m/s)
长管道要校核压力降,不符合要求调整流速 和管径。
4、管道压力降计算
计算压力降的目的是为了选择合适的泵,压 缩机,鼓风机等输送设备和校核选择流速或 管径。
用公式计算比较麻烦,工程上常用算图计算 压力降。
确定管道支架时要预先考虑管道支架的载荷
第26页/共44页
三、管间距
1. 各种情况的管间距可查相关手册,间距确定的 一般考虑原则为:
• 无法兰不保温或保温、保冷管道,其突出部分净距 离不小于80mm;
• 有法兰的不保温管道,其突出部分的净距离不小 50mm;
• 法兰相错的管道,按大管道上有法兰与小管道无法 兰考虑间距;

化工设备图样的基本知识

化工设备图样的基本知识

➢化工设备图样的基本知识➢第二章化工设备图的表达特点➢第三章化工设备的焊接及焊缝表达➢第四章化工设备常用零部件简介➢第五章化工设备图的绘制➢第六章化工设备图的阅读➢第七章工艺流程图➢第八章车间布置设计与建筑图➢第九章设备布置图➢第十章管道布置图➢第一章化工设备图样的差不多知识本节重点:➢图幅布置及各种表格内容➢化工图样包括化工机器、化工设备图样和化工工艺图样。

➢化工设备图样包括化工设备总图、装配图、部件图、零件图、管口方位图、表格图及预焊接图等。

➢化工工艺图样包括化工工艺流程图、设备布置图、管路布置图等。

➢一、化工设备图样:➢1、总图➢2、装配图➢3、部件图➢4、零件图➢5、管口方位图➢6、表格图➢7、标准图➢8、通用图➢二、化工设备图样的安排格式:➢1、装配图兼作总图➢2、装配图附零件图➢3、部件装配图➢4、部件装配图附有零件图➢5、零件图➢6、装配图附数据表三、图幅排列原那么:➢装配图、零件图、部件图可排列在同一张纸上。

➢假如不能排列在同一张图纸上,也可分排在几张纸上,但要保证以下两个条件。

➢第一、要紧视图及所属的技术要求、技术特性表、管口表、明细表、选用表及图纸名目等均应安排在第一张图纸上。

➢第二、在每一张图纸的技术要求下方,应加〝注〞,注明几张图纸之间的相互联系。

四、标题栏:➢1、大主标题栏➢2、小主标题栏➢2、简单标题栏➢3、标准图或通用图标题栏➢五、明细表:➢六、管口表:➢七、技术特性表:➢用于表示设备本身所有的和所能承担的工艺参数等。

➢类别有:换热器专用技术特性表和一样化工设备技术特性表两种。

➢第二章化工设备图的表达特点一、化工设备的差不多结构特点:➢1、回转体形体为主➢2、部件尺寸相差悬殊➢3、壳体上孔和管口多➢4、零部件标准化➢5、焊接结构多➢6、材料专门➢7、密封要求高➢二、化工设备图的视图表达特点:➢1、视图配置➢2、夸大画法➢3、断开画法➢4、分层画法➢5、旋转视图➢6、管口方位图:用来表达化工设备的管口及其它附件分布情形。

车间管路设计

车间管路设计

13
• (4)蝶阀 :又叫翻板阀。
• 由于蝶阀不易和管壁严密配合,所以只适用于 调节流量,而不能用于切断管路。在输送空气 和烟气的管路上经常用于调节流量。 • (5)针形阀 • 针形阀的结构与球心阀相似、只是阀盘作成锥 形,由于阀盘与阀座接触面大,所以它的密封 性能好,易于启闭,容易操作,特别适用于高 压操作和要求精确调节流量的管路。
• 缺点:不宜用于流体中含有固体物质的管路, 也不宜用于输送腐蚀性流体的管路。尺寸较 大,价格较贵。
12
• (3)旋塞阀 :又叫考克。
• 优点是结构简单、体积小、启闭迅速、阻 力小经久耐用。适用于合有悬浮物质和固 体杂质的管路。 • 缺点:不能精确地调节流量。旋塞只适合 用于公称直径 15~80mm的小口径管路以及温 度不高,公称压力在 10×105Pa 以下的管路。
• (7) 设备一览表;
• (8) 其他技术参数(如水源、锅炉房蒸汽压力和压缩 空气站空气压力等)。
4
四、设计原则*
• (1)依据管道设计规定,收集设计资料及有关的标准 规范。 • (2)根据工艺管道流程图(PID)进行管道设计。 • (3)根据装置的特点,考虑操作、安装、生产及维修 的需要,合理布置管路,做到美观。 • (4)根据介质性质及工艺操作条件,经济合理地选择 管材。 • ( 5 )配置的管道要有一定的挠性,以降低管道的应 力.对直径大于DN150,温度大于177℃的管道应进行柔 性核算。 • (6)管道布置中考虑安全通道及检修通道。 • (7)输送易燃易爆介质的管道不能通过生活区。 • (8)废气放空管应设置在操作区的下风向,并符合国 5 家排放标准。
• 优点是易于调节流量,操作可靠,广泛用于各种 受压流体管路。在蒸汽和压缩空气管路上也经常 使用 • 缺点:球心阀不能用于输送含有悬浮物和阀:又叫闸板阀。

化工设计第10章车间管路设计

化工设计第10章车间管路设计

10.1.7
管径的确定
d
4V u
d ——管子内径,m V ——介质的体积流率 ,m3/s (工艺要求) u ——介质的选定流速,m/s (由介质特性决定)
10.1.3 常用管道
1) 铸铁管:规格表示 φ内×壁厚(mm),脆性、紧密性较差 只用于输送低温、低压介质,不适于输送高温、高压、有 毒或易爆炸性介质和蒸汽,在化工厂中一般用于地下给水 管,下水管、煤气总管。连接方式常采用承插式。
2) 钢管:分有缝钢管和无缝钢管二种
有缝钢管规格:以内径或Dg表示,由碳钢板卷焊制成 无缝钢管规格:由碳钢或合金钢坯轧制或再拉伸而成 由于制造方法不同又分为热轧和冷拔无缝钢管二种。
3) 有色金属管:最常用的是铜管、铝管、铅管、铝合金管 (都是无缝管)。 铜管(黄铜管):多用于换热管和制氧机中的低温管路, 仪表的测压管或传送有压力的低温流体(但T>140℃时不 用于压力下)最高使用温度为200℃ 铝管:常用于输送浓硝酸、醋酸、甲酸、硫化氢、二氧 化碳及硫酸盐,但铝管不能用于输送盐酸、碱液、含氧 离子的化合物。最高使用T<200℃,若是受压管路温度不 能超过160℃ 铅管:常用于硫酸管道或酸性物料管道,但 因其强度低、重量大、抗热性差等缺点, 己逐步被淘汰。
⑨疏水器(又称阻气排水阀或凝液排除器)
疏水器是能自动排出凝结水、空气及其它不凝结气体,并 阻水蒸汽泄漏的阀门。根据疏水阀工作原理的不同,可分为: 机械型:依靠阀内凝结水液位高度的变化而动作。热静力型: 依靠液体温度的变化而动作。热动力型:依靠液体的热动力学 性质的变化而动作。一般用于蒸汽管路上或蒸汽加热器的 冷凝 水排除管路上。
(北京式)热动力式蒸汽疏水阀
(圆盘式)热动力式蒸汽疏水阀
10.1.5 常用管件

第二十一章车间管路设计

第二十一章车间管路设计

〔五〕管架图及管件图
2.管件图 管件图应该完整地表达该管件(包括特殊的 阀门)的详细结构和尺寸,以供制造、装置 之用,图6—4是一个衬胶钢管三通管的管件 图。其内容与画法和普通零部件图相反,衬 胶局部按化工设备专业规则,属薄衬层者不 画剖面符号。 为了便于图纸的复用,普通一张图上只画一 个管件,管件与管道焊接处的焊缝假定需表 示那么管道用双点划线画出一局部投影。
图纸常采用3号幅面,半幅画图,半幅填写 资料表,也可以图、表分张绘制。假设不用 轴侧坐标纸,那么其图幅稍可灵敏,同时, 在绘制管段图时,原那么上一个管段号画一 张管段图。过于复杂的管段,可适当断开, 分红两张或多张图画出,但仍用同一图号, 注明页数。此时分界限要在管道的自然断开 点,加法兰(孔板法兰除外)、管件的焊接点 或装置需求的现场焊接点等。比拟复杂的、 物料相反、材质相反的几个管段,也可画 视图的表示方法
(1)定型设备 复杂的定型设备可简画其 外形。泵、鼓风机等设备,有时只画 出设备基础和电机位置。关于复杂的 机械,如各种紧缩机等,或按需求可 复杂画出设备的全部或与配管有关的 部格外形。
(三)视图的表示方法
(2)非定型设备 按比例画出具有外形特征的轮廓线及 其基础、支架等。设备所隶属的钢结 构作平台等,有时以细实线画出轮廓 位置。
二、管道布置设计的方式
由于施工对象及装置复杂水平有所不同,各设计单 位又具有不同的设计习气,因此,管道布置设计目前 有以下几种方式: (1)停止模型设计,绘制管道布置图和局部管道的管 段图。 (2)停止模型设计和绘制管道Dg>32mm局部的管段 图。 (3)绘制管道布置图和管道Dg>32mm局部的管段图。 (4)绘制管道布置图。 以上各种方式都应绘制必要的蒸汽伴热管道布置图 和管架图、管件图。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

⑧减压阀
减压阀是采用控制阀体内的启闭件的开度来调节介质的 流量,将介质的压力降低,同时借助阀后压力的作用调节启 闭件的开度,使阀后压力保持在一定范围内。减压阀的作用 是能自动地将高压流体按工艺要求减为低压流体,通常用于 加压水蒸气和压缩空气管路上。
Y43H蒸气减压阀
Y42X薄膜式减压阀
ZY11直接作用减压阀
⑨疏水器(又称阻气排水阀或凝液排除器)
疏水器是能自动排出凝结水、空气及其它不凝结气体,并 阻水蒸汽泄漏的阀门。根据疏水阀工作原理的不同,可分为: 机械型:依靠阀内凝结水液位高度的变化而动作。热静力型: 依靠液体温度的变化而动作。热动力型:依靠液体的热动力学 性质的变化而动作。一般用于蒸汽管路上或蒸汽加热器的 冷凝 水排除管路上。
10.1.6
管路连接
1) 焊接:用于大口径管路的连接,不需要拆卸的管路连
接、高压管路的连接。 其特点,操作方便、安全可靠、成本低、凡能焊接的 管路一般不采用其它连接方法。管径大于32mm,厚度 在4mm以上采用电焊,管径在32mm以下,厚度在3.5mm 以下的管路采用气焊。
2) 螺纹连接:主要用于小口径和低压管路的连接,一般
2. 管子、管件、阀门的公称直径 公称直径符号:Dg或DN 一般情况下,管子、管件的内径接近公称直径,但不一定等 于公称直径,凡是同一公称直径的管子,外径必相同。 10.1.2 管材的选择 主要根据工艺要求:输出介质的温度、压力和物性(酸、碱 性,腐蚀性,可燃,毒性等)及来源、价格等因素综合考虑。 a.温度:——40~350℃ 可用碳钢 ——40~196℃ 可用铜、铝、铝镁合金、耐低温合金钢 >350℃高温合金钢 b.压力:低于100kg/cm2 用碳钢 100~320kg/cm2 用碳钢、低合金钢 >320kg/cm2用15MnV,20MnV等高强度合金钢 c. 性能:强腐蚀性物料用不锈耐酸钢,但不锈钢并非能耐所有 介质的腐蚀。
⑦安全阀 是一种能使设备自 动泄压而防止超压爆炸 的自动阀门。 有二种 形式:一是杠杆重锤式 安全阀,能耐高温,但 体积大,安装要求高, 必须保持阀盘轴线与水 平垂直,一般用在锅炉 上。另一种是弹簧式安 全阀,结构精小,安装 要求比前者低,但缺点 是弹簧易疲劳或失灵, 要经常校验,不适用于 高温管道。
10.1.3 常用管道
1) 铸铁管:规格表示 φ内×壁厚(mm),脆性、紧密性较差 只用于输送低温、低压介质,不适于输送高温、高压、有 毒或易爆炸性介质和蒸汽,在化工厂中一般用于地下给水 管,下水管、煤气总管。连接方式常采用承插式。
2) 钢管:分有缝钢管和无缝钢管二种
有缝钢管规格:以内径或Dg表示,由碳钢板卷焊制成 无缝钢管规格:由碳钢或合金钢坯轧制或再拉伸而成 由于制造方法不同又分为热轧和冷拔无缝钢管二种。
10.1 基础知识
返*
1.管道、管件、阀门的公称压力系列 公称压力符号: Pg或 PN 化工管路承受的压力即公称压力,通常大于 或等于实际工作压力,从0.25MPa( 2.5 kg/cm2) 至32MPa ( 320 kg/cm2)共分为12个等级,分别 是 2.5 、 6 、 10 、 16 、 25 、 40 、 64 、 100 、 160 、 200 、 250、320。按目前习惯 低压:Pg=2.5~16kg/cm2 中压:Pg=25~64kg/cm2 高压:Pg>100kg/cm2 ★公称压力是管子与管件阀门在一定温度范围 内的最大允许工作压力。(碳钢在200℃以下,合 金钢在250℃以下)当温度超出范围时,由于材料 的许用压力下降,最大允许工作压力亦下降。
2) 化工常用阀门介绍 ①球心阀(又称截止阀) 优点:易于调节流量,启闭缓慢,无水锤现象。因流体是 从下向上通过阀门,故在压力高时,阀门背面不承受压力, 故启闭容易,操作可靠。 缺点:结构复杂,价格较贵,不能用于输送含有悬浮物质 及易结晶物料的管路。 应用:广泛用于各种受压的流体管路,蒸汽和压缩空气管 路上 也常使用。
②闸阀(又称闸板阀) 特点:利用闸板升降进行启闭, 调节阀板高度便可调节流体流量, 它既可用作截止阀又可用作调节 阀。 优点:阻力小,容易调节流量, 开启缓慢,无水锤现象。 缺点:比较复杂,尺寸较大,价 格较贵,闭合面磨损快,修理困 难,阀座槽中易沉积固体物质而 关不严,所以不宜用于流体中含 有固体物质的管路,也不宜用于 输送腐蚀性流体的管路。 应用:广泛应用于各种液体和气 体管路上
外螺纹 2
焊接 6
3——仅用于双弹簧安全阀 5——仅用于杠杆式安全阀
表示阀门结构 :
截止阀 蝶 阀 直通式(铸造) 1 角式(铸造) 2 压力计上用 9 直通式(锻造) 3 角式(锻造) 4 直流式 5 旋转偏心轴式 1 杠杆式 0
隔膜阀
直通式 1 角式 2 直流式 5 明杆楔式单闸板 1 明杆楔式双闸板 2 暗杆楔式双闸板 6 暗杆楔式单闸板 5 明杆平衡式双闸板 4 暗杆平衡式双闸板 8
镀锌管
黄铜管
铝管
铅管
4) 非金属管:一般都有良好的耐腐蚀性能 ①塑料管:品种很多,在化工厂中广泛应用,耐腐蚀性能好, 重量轻,易成型,易加工,但其强度低,耐热性差,一般用于 60℃以下、低压(<3kg/cm2表压) 硬聚氯乙烯管(PVC)几乎 能耐任何浓度的酸、碱、盐类及有机溶剂(除发烟H2SO4及浓 度>50%的HNO3,芳烃,酮类外);聚丙烯(PP,PPR) ; 聚四氟 乙烯可在-180~250℃范围使用,耐强酸、强碱、强氧化剂等腐 蚀性介质的腐蚀,只有熔融的苛性碱对它有腐圈或衬里所用材料(汉语拼音字母)
T铜 H 耐酸钢或不锈 钢 D 渗碳钢 B 巴氏合金 Y 硬质合金 M 蒙乃尔合金 G 硅铁 X 橡胶 J 硬橡胶 SD 酚醛塑料 SA 聚四氟乙烯 SC 聚氯乙烯 Q 硬铅 CJ 衬胶 CQ 衬铅 CS 衬塑料 TC 搪瓷 W 无密封圈
5
单元表示公称压力,要用短线与前面分开,直接写明压力 数 压力分级: 低压 —— 1,2.5,6,10,16 kg/cm2 中压 —— 25,40,64,100 kg/cm2 高压 —— 160,200,250,320 kg/cm2 超高压 > 1000 kg/cm2
10.1.4 阀门的选择 1) 阀门的代号 Z941H—64 代号由六个单元组成 1 1 2 3 4 5 6
单元表示阀门类别(用汉语拼音第一个字母表示)
Z闸 阀 J 截止阀 X旋 阀 L 节流阀 H 止回阀 A 安全阀 U 柱塞阀 Q球 阀 S 疏水器 G 隔膜阀 D蝶 阀
2 单元表示阀门的操作方式(用阿拉伯数字表示)
④蝶形阀(又称翻板阀) 由于不易和管壁严密配合,只适用于调节流量,不能 用于切断管路,是一种结构简单的调节阀 ,在输送空气和 烟气的管路上常用于调节流量。
⑤针形阀 结构与球心阀相似,只是阀盘作成锥形,由于阀盘 与阀座接触面大,故其密封性能好,易于启闭,容易操 作,特别适用于高压操作和要求精确调节流量的管路。
②玻璃管:耐腐蚀、易清洗、阻力小、价格低但性脆、耐低压、 可输送Br2 。 ③陶瓷管(与上相似) ④橡胶管:作临时或移动管道 ⑤不透性石墨管 5) 复合材料管:金属搪瓷管,搪玻璃管,金属内喷涂管。
塑料管
导热塑料管管
塑料基体的高含量导热材料复合,导热系数 比塑料基体提高25倍左右,并且克服了以往高导 热塑料材料只能用于生产直管的缺陷。
用于管径<100mm ,工作压力<10kg/cm2 (表压)以下。 特点:操作方便,拆装简便,成本低,但可靠性差, 易发生渗漏,不宜用于易燃、易爆、有毒介质的管路 连接。
3) 法兰连接:主要用于大口径管路、高压管路、需经常拆
卸清理的管路连接。 特点:拆卸方便,密封性好,但费用较高,适用于各种 温度、压力和各种介质的管路连接。 法兰的Dg与管路的Dg相同,压力除必须符合公称压力外, 有一最小限度。如用于水、蒸汽,一般的酸碱液的法兰, 最小Pg为6kg/cm2 ,天然气、甲烷、有毒物质、溶剂(丙 酮、苯、甲醇等)的法兰最小Pg为10kg/cm2。 4) 承插连接:用于铸铁管,陶瓷管,石棉水泥管的连接, 一般采用石棉水泥、沥青玛脑脂、水泥沙浆作封口,工 作压力≤0.3kg/cm2,介质温度≤60℃。 5) 卡箍连接:用于金属管与非金属管的连接。
(北京式)热动力式蒸汽疏水阀
(圆盘式)热动力式蒸汽疏水阀
10.1.5 常用管件
1)
连接管件 ①管节(又称轴节或内牙管)和外牙管:用于小口径管道连 接 ②活管节(称活接头):用于需要经常拆卸的管道连接 ③法兰:用于大口径和经常拆卸管道的连接 ④法兰盖和管堵:用于需经常检修和特殊用途管道的堵塞 ⑤大小头(异径管):用于改变管道直径 ⑥内外丝(内外螺纹管接头):俗名“外心”是连接异径管 道的一个简便的管件 2) 导流管件:用于改变流体方向之用,如45°、90°弯头及其 它角度的弯头或回弯头,大口径管道亦可使用焊制“吓米弯” 3) 分合流管件:将流体分成几条流向或合并流体为同一流向。 如三通、四通、异径三通、四通等。 4) 管路附件:防雨帽、视镜、阻火器、取样器、漏斗、过滤器、 阀门伸长杆等
③旋塞阀(又称考克)——演变成球阀 是一种构造简单的阀门,可起截止和节流作用。 优点:结构简单,体积小,启闭迅速,阻力小,经久耐用, 易于修理和研磨。 缺点:用于高压管路中容易产生水锤现象,摩擦面积大启动 费力,受热膨胀后难于转动,不能精确调节流量 应用:适用于含有悬浮物质和固体杂质的管路 只适用于Dg=15~80小口径管路上以及温度不高, Pg≤10kg/cm2的管路
10.1.7
管径的确定
d
4V u
d ——管子内径,m V ——介质的体积流率 ,m3/s (工艺要求) u ——介质的选定流速,m/s (由介质特性决定)
10 车间管路设计
10.1 基础知识 10.2 管路布置设计 10.3 管路布置图
10.1 基础知识
10.1.1 公称压力和公称直径
公称压力和公称直径是管子、阀门和管件的 两个特性参数,采用公称压力和公称直径的目的 是使管子、阀门和管件的连接参数统一,利于装 管工程的标准化。装管工程的标准化可使制造单 位能进行阀门、管件的大量生产,降低制造成本; 由于标准化后容易购得,使用单位可以减少日常 的贮备量。标准化还便于阀门、管件损坏后的更 换,标准化的实行使设计单位的设计工作量也大 大减少。
